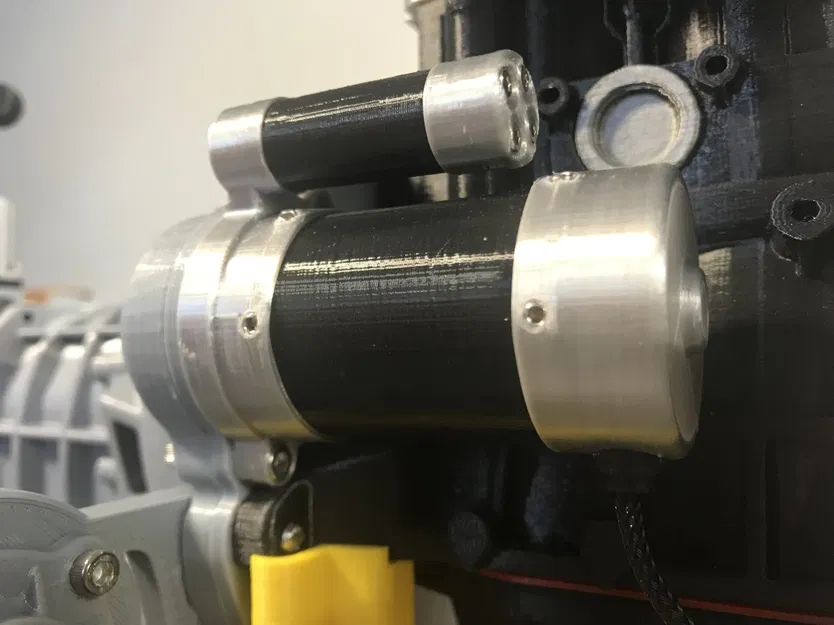

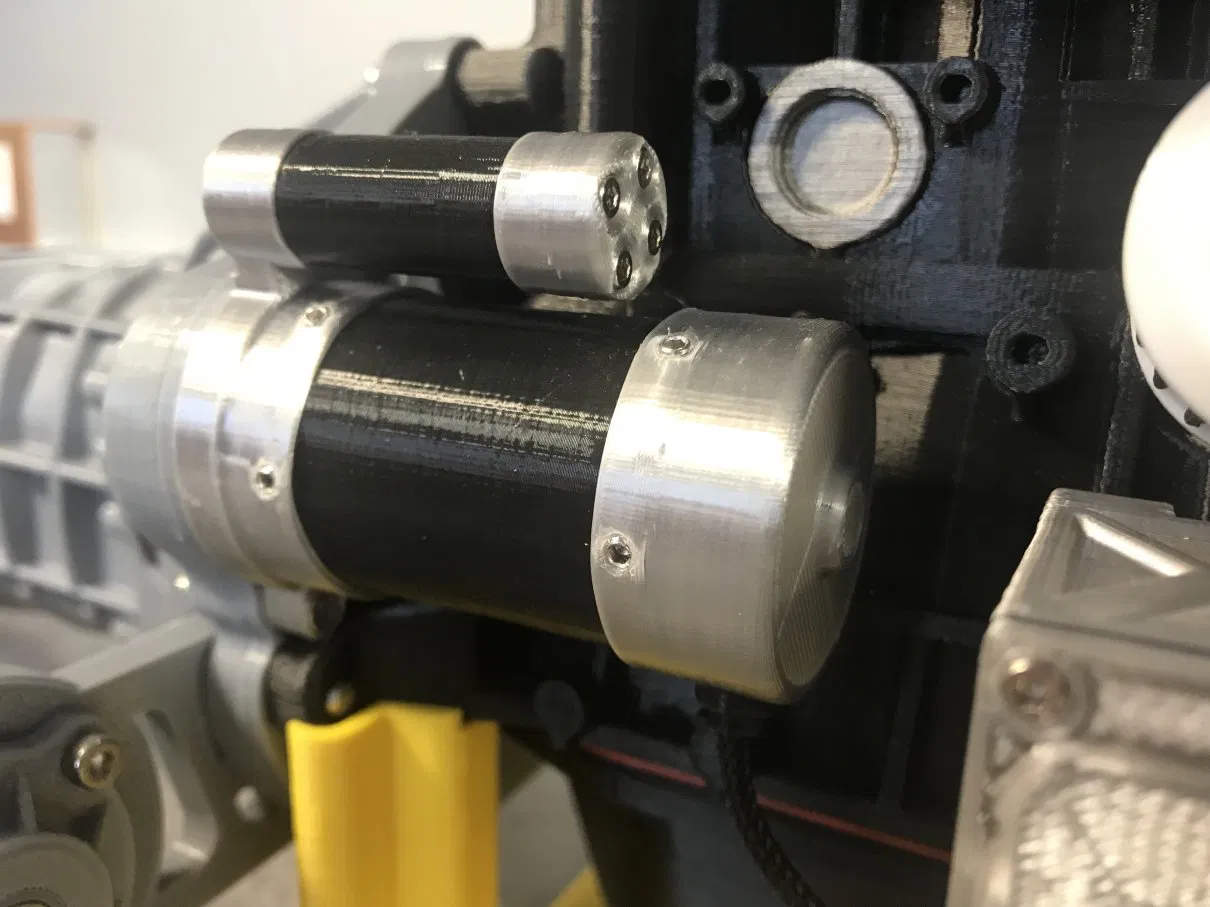

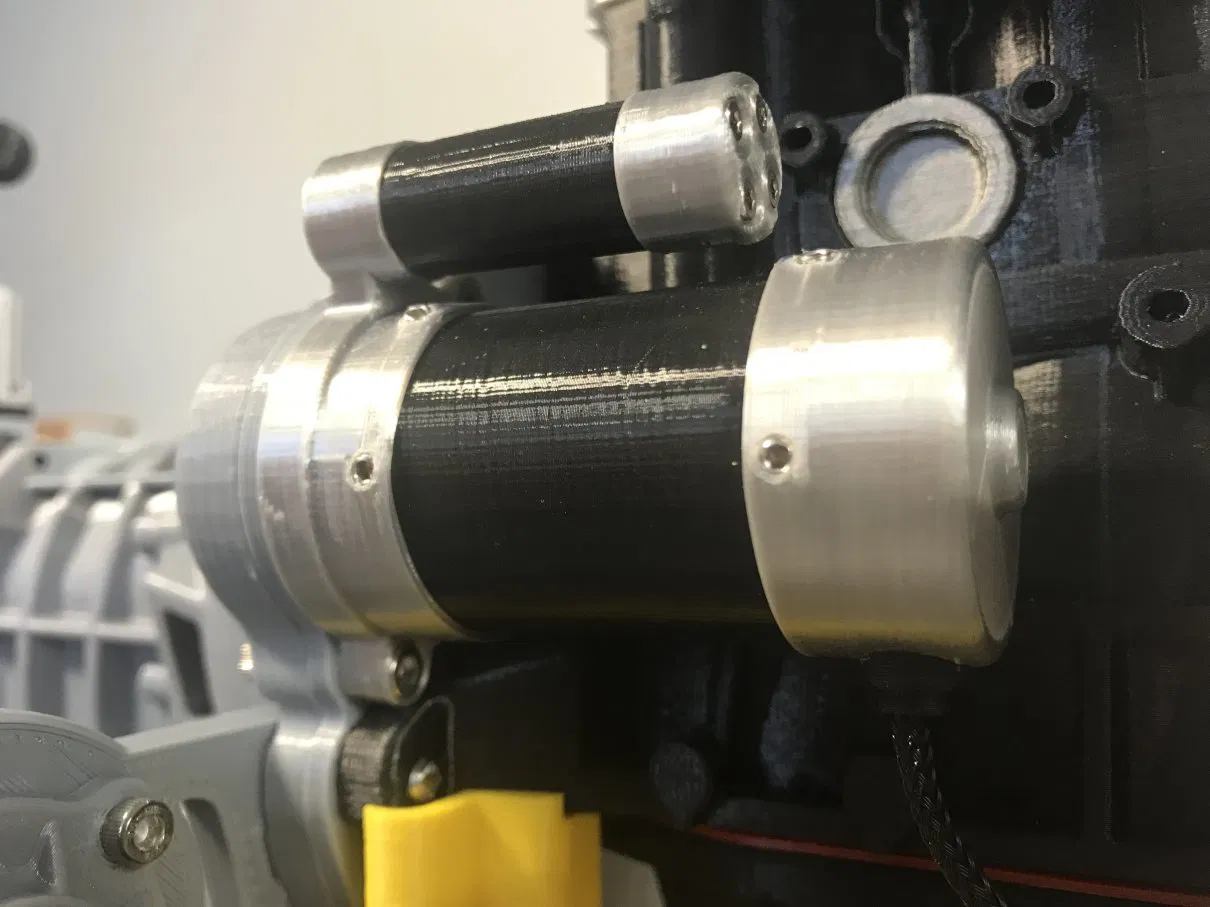

Bộ phận Starter và Mở rộng Hộp Điều Khiển cho Động cơ Toyota 22RE

Đây là bộ phận Starter và phần mở rộng Hộp điều khiển cho Động cơ Toyota 22RE (https://www.thingiverse.com/thing:644933)

Hướng dẫn in

Máy in: Geeetech A10

Rafts: Không

Độ phân giải: 0.15mm

Nhựa in: Geeetech PLA Black và Silk Silver

Cài đặt in

1 x StarterBody1 : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterBody2 : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterBody3 : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterSolenoid1 : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterSolenoid2 : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
2 x StarterConnector : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterCommandBody : Lớp:0.15mm Raft:không Hỗ trợ:có Lòng trong:100%
1 x StarterCommandDoor : Lớp:0.15mm Raft:không Hỗ trợ:có Lòng trong:100%
1 x StarterCommandGasket : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%
1 x StarterCommandHubcap : Lớp:0.15mm Raft:không Hỗ trợ:không Lòng trong:100%

Phụ kiện

2 x m3x5mm SHCS
4 x m2x10mm SHCS
8 x m2x5mm SHCS
4 x m2 jam nut
1 x Động cơ điện : https://www.amazon.fr/gp/product/B07RRPS7CC/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
1 x Bộ điều khiển tốc độ : https://www.amazon.fr/gp/product/B07K2S9VRY/ref=ppx_yo_dt_b_asin_image_o05_s00?ie=UTF8&psc=1
1 x Vỏ bọc bện : https://www.amazon.fr/gp/product/B07F8YRY3T/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
1 x Giắc cắm cái : https://www.amazon.fr/gp/product/B07TNDKY7V/ref=ppx_yo_dt_b_asin_image_o02_s00?ie=UTF8&psc=1

Lắp ráp

/!\ Trước khi lắp Starter, Động cơ điện phải được gắn chắc chắn vào Bộ truyền động điện.
Tôi đã sử dụng cái này: https://www.thingiverse.com/thing:2233507

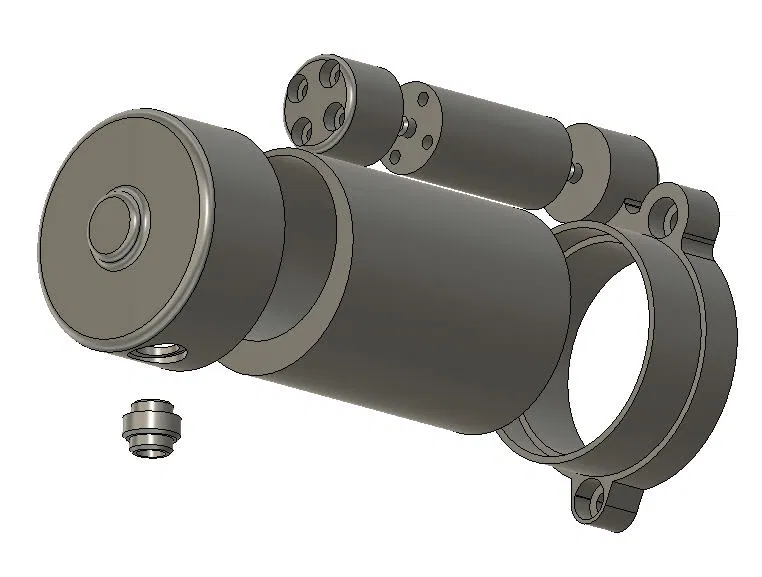

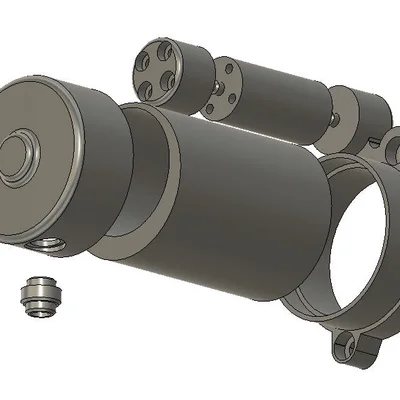

Cố định StarterBody1 vào Bộ truyền động điện bằng các vít m3.
Lắp StarterBody2 vào StarterBody1; bạn có thể dán nó hoặc cố định bằng vít m2x10mm (xem hình ảnh; bạn cần tạo lỗ cho việc này).
Dán StarterConnector đầu tiên lên StarterBody3.
Hàn dây vào Động cơ điện và luồn chúng qua lỗ của StarterConnector trên StarterBody3.
Lắp StarterBody3 vào StarterBody2; bạn có thể dán nó hoặc cố định bằng vít m2 (xem hình ảnh; bạn cần tạo lỗ cho việc này). Cẩn thận không kéo dây.

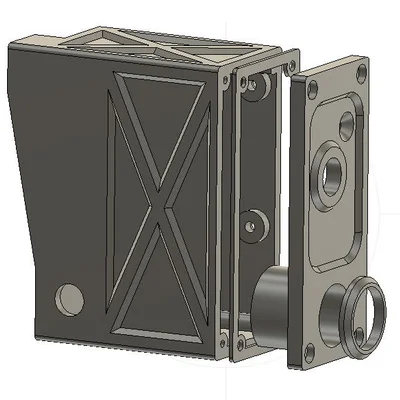

Dán StarterConnector thứ hai lên StarterCommandBody (lỗ ở phía bên trái).

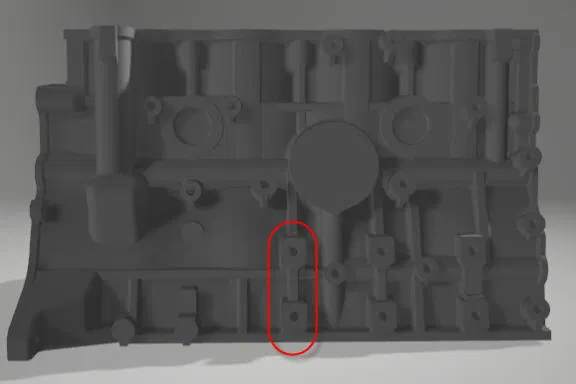

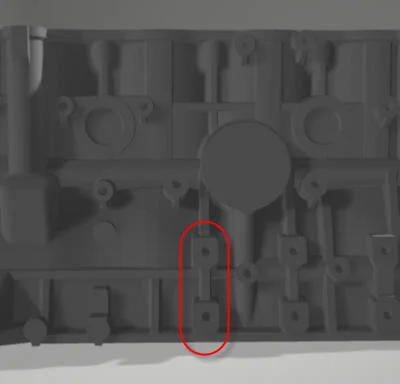

Cố định StarterCommandBody vào khối động cơ bằng các vít m3; các lỗ trên khối động cơ đã có sẵn (xem hình ảnh).

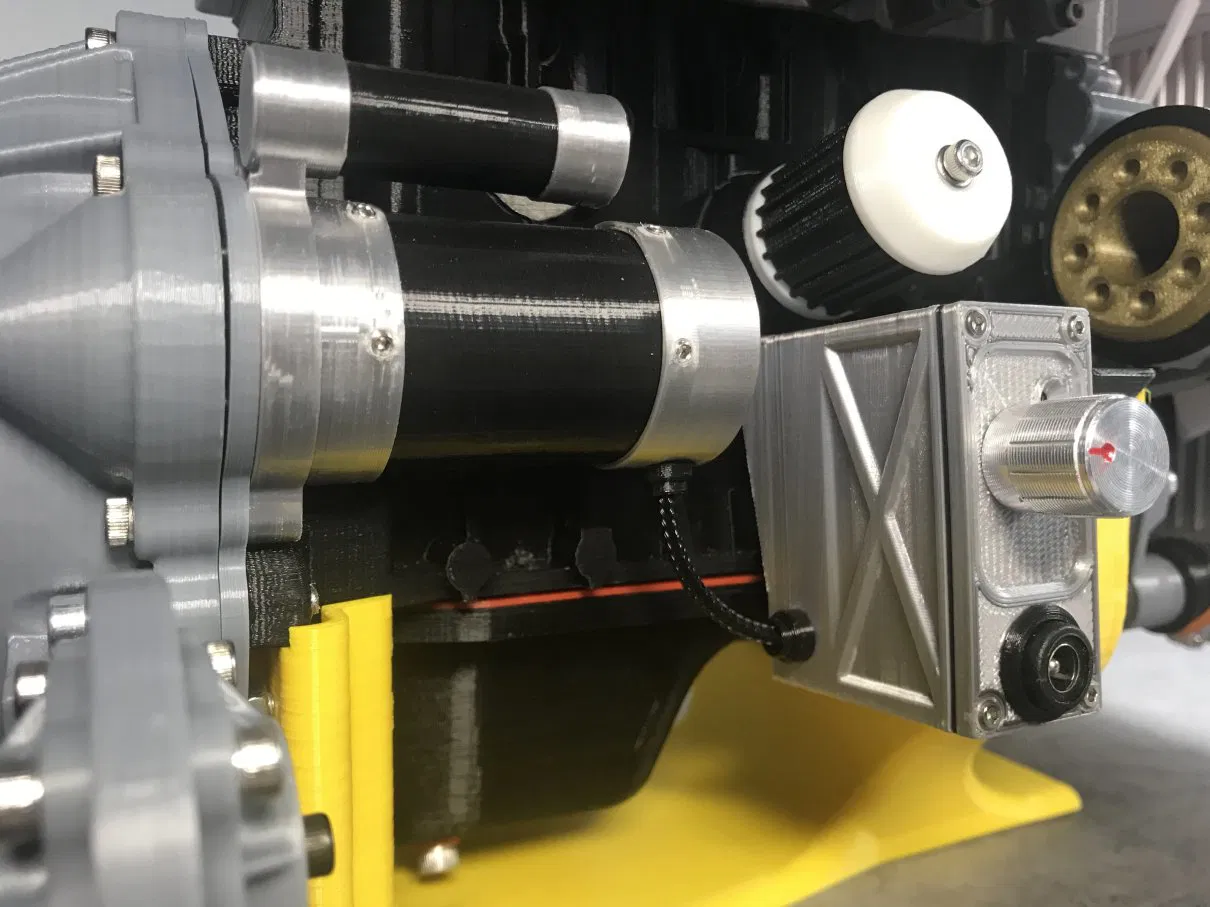

Luồn dây điện vào Vỏ bọc bện và lắp nó vào StarterCommandBody; sau đó kết nối chúng với Bộ điều khiển tốc độ. Chú ý đến cực tính.
Kết nối Giắc cắm cái với Bộ điều khiển tốc độ; sau khi Giắc cắm cái được lắp vào StarterCommandDoor, dây sẽ đủ dài để đóng mở dễ dàng. Chú ý đến cực tính.
Cố định Bộ điều khiển tốc độ bằng vít m2x5mm và đai ốc m2 vào StarterCommandBody; đây là phần khó nhất.

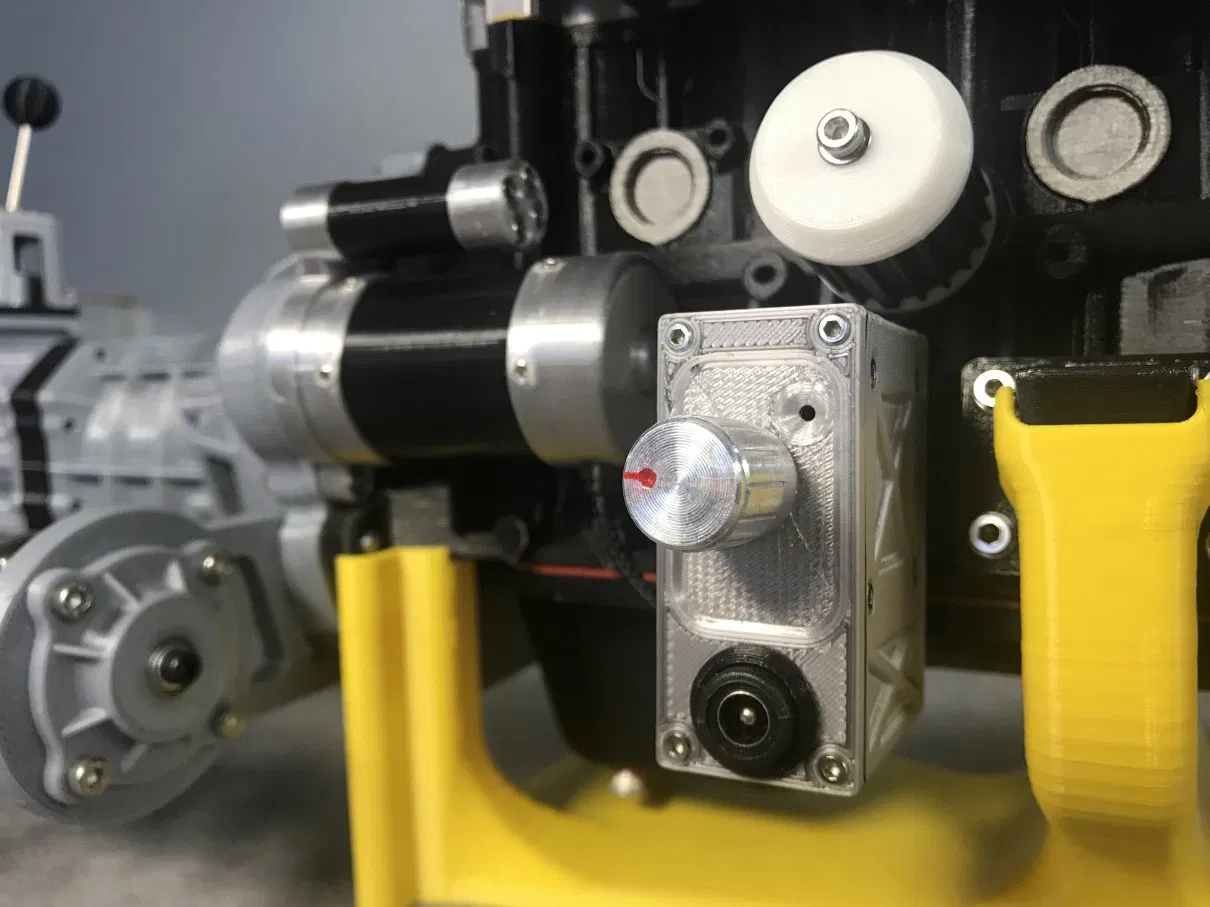

Cố định Giắc cắm cái vào StarterCommandDoor; nếu cần, dán StarterCommandHubcap xung quanh đầu Giắc cắm cái (xem hình ảnh).

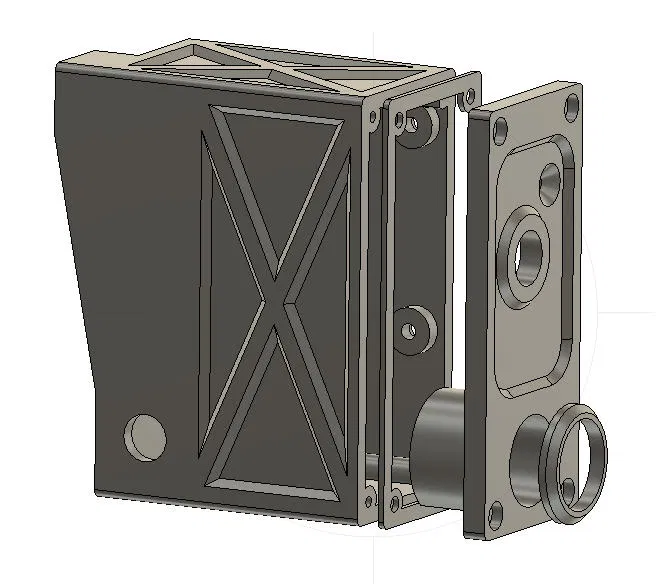

Cố định StarterCommandDoor và StarterCommandGasket vào StarterCommandBody bằng các vít m2x5mm.
