Wind0Matic - Máy Quấn Len Cỡ Lớn

MÔ TẢ

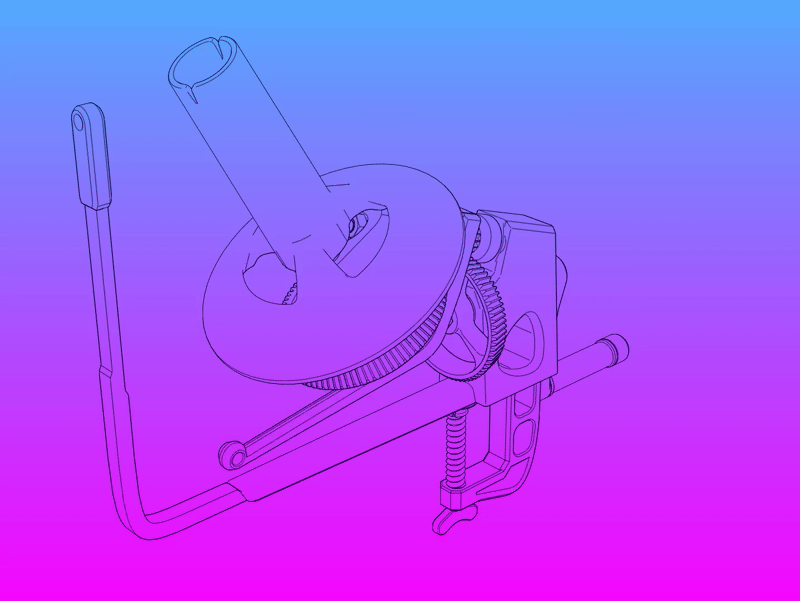

Đây là máy quấn len của tui, cái Wind0Matic.

Nó được thiết kế hoàn toàn để in 3D và hầu hết các bộ phận đều có thể in được mà không cần hỗ trợ.

Len nặng hay nhẹ, máy quấn này đều biến tất cả các loại len thành những cuộn len đẹp và dễ dàng tháo rời để cất giữ.

Cách sử dụng

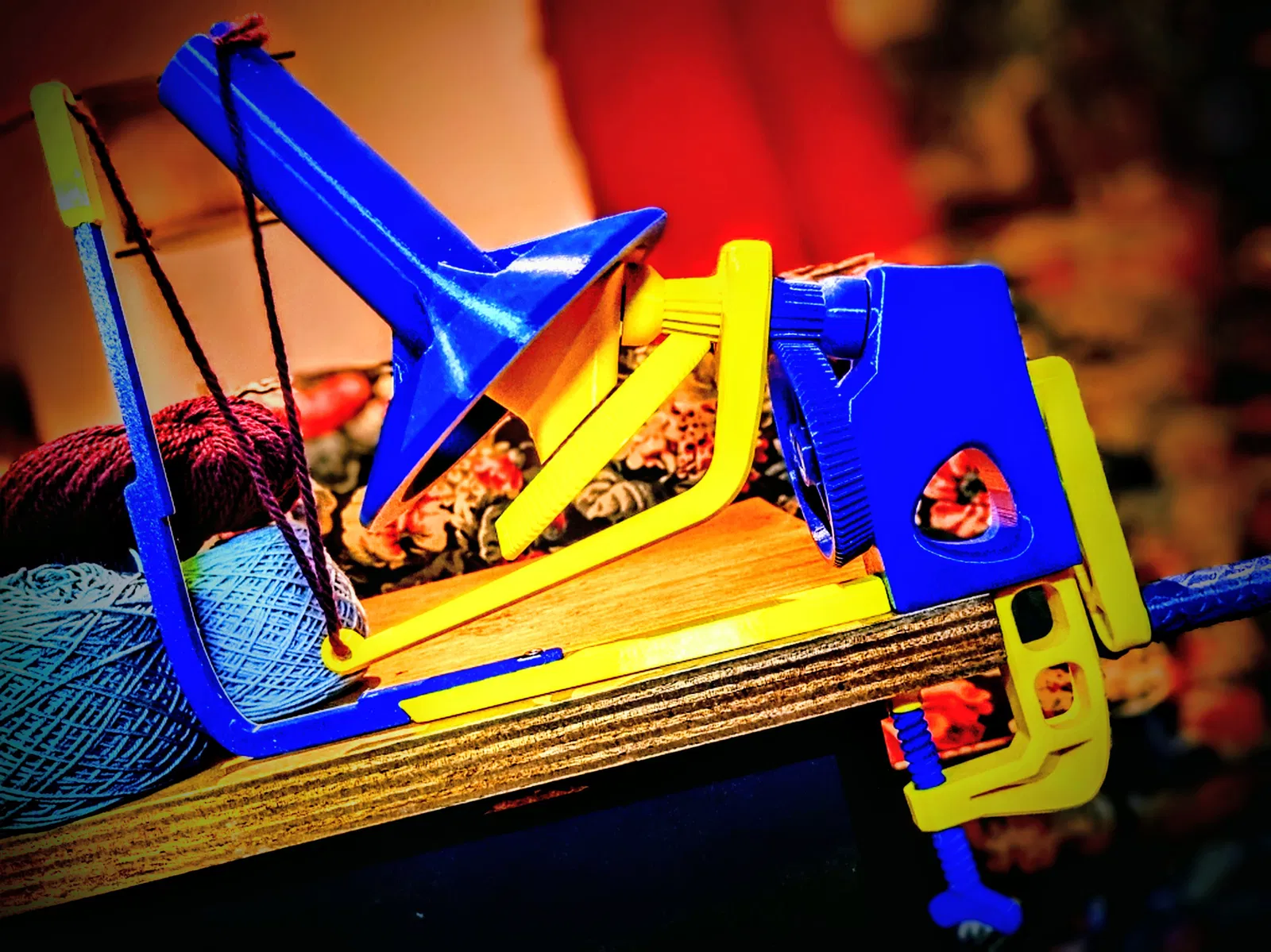

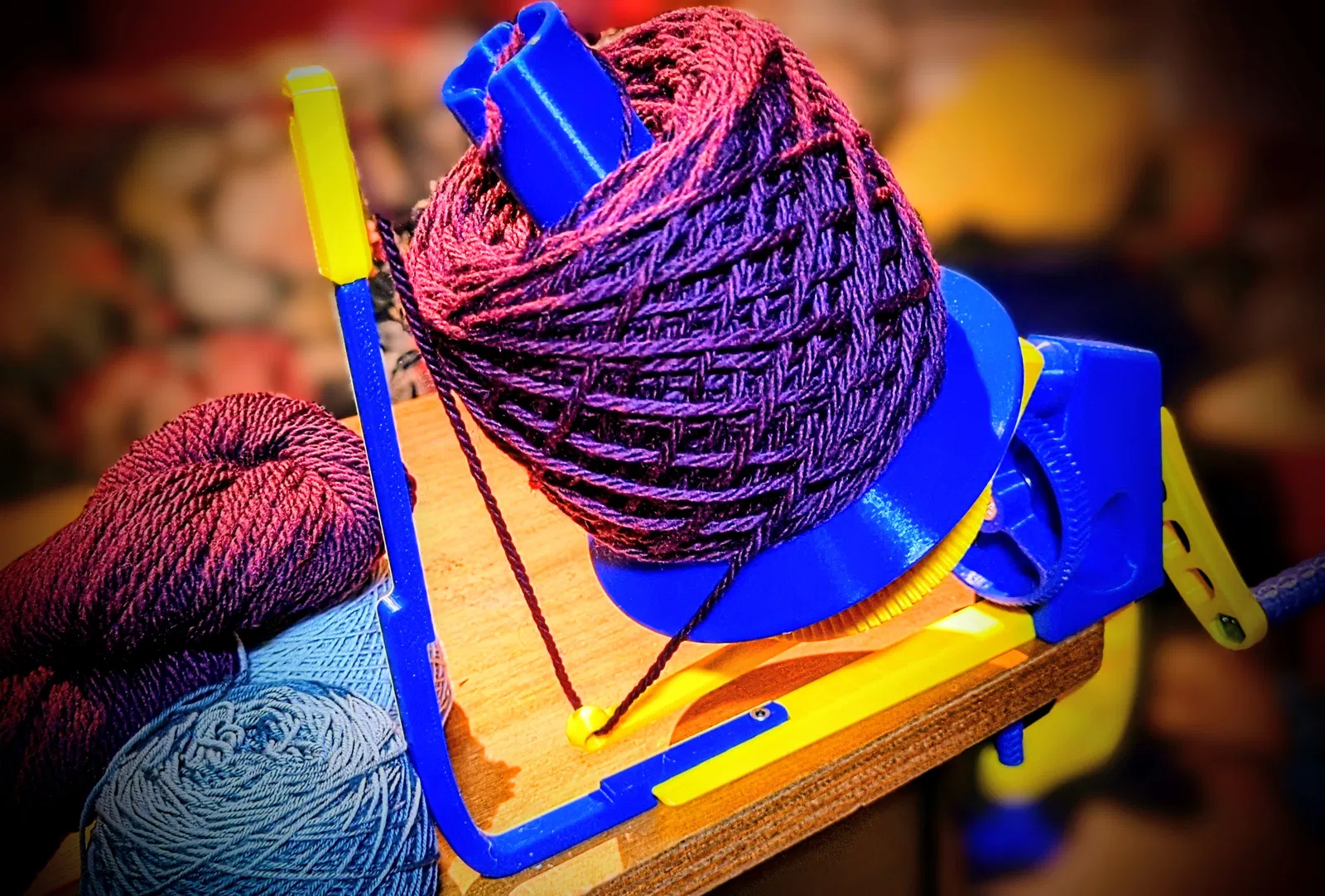

Luồn sợi len qua lỗ trên đầu của Cần dẫn len (WoolWinder_Guide_Arm_Tip), sau đó luồn qua lỗ trên Cần xoay len (WoolWinder_Swing_Arm) và cuối cùng đặt sợi len vào các rãnh trên đỉnh của Nón quấn len (WoolWinder_Winding_Cone). Xem Hình #1 để làm ví dụ. Giữ một lực căng nhẹ trên sợi len khi bạn quay tay cầm để đảm bảo chất lượng của cuộn len.

Đặt Wind0Matic lên cạnh bàn và điều chỉnh ốc để cố định máy quấn len.

Cần dẫn len (WoolWinder_Guide_Arm) có thể điều chỉnh để phù hợp với các loại len khác nhau. Từ rất nhỏ đến rất lớn. (50gram/1.8oz đến 150gram/5.3oz Có thể hoạt động với các cuộn lớn và nhỏ hơn nữa nhưng tui chưa thử nghiệm).

IN ẤN

Wind0Matic bao gồm nhiều bộ phận có thể in được, tất cả đều được định hướng sẵn. Không cần xoay lại.

Các tệp mô hình có sẵn ở hai định dạng khác nhau: đặt sẵn theo nhóm hoặc riêng lẻ từng bộ phận. Chọn định dạng phù hợp với bạn, tùy chọn nào cũng được. Tất cả các bộ phận đều có số lượng đúng khi chọn tùy chọn nào, không cần nhân đôi bộ phận.

Khi in các bộ phận nhỏ, độ bám dính của bàn in rất quan trọng, hãy đảm bảo bàn in của bạn sạch sẽ và sợi filament của bạn khô ráo. Tùy thuộc vào độ bám dính của bàn in, một số bộ phận có thể cần dùng Brim. Tất cả các bộ phận có khả năng cần Brim đều nằm trong Nhóm 1 - Bộ phận nhỏ và tất cả các bộ phận riêng lẻ có thể cần nó đều có ghi chú. Nếu bạn quyết định sử dụng Brim, hãy đảm bảo gỡ nó ra đúng cách để đảm bảo tất cả các bộ phận khớp với nhau.

Không sử dụng Hỗ trợ (Supports), chỉ sử dụng Bộ tăng cường hỗ trợ (Support Enforcers) cho Nón quấn len (WoolWinder_Winding_Cone).

Bạn có thể chọn bất kỳ vật liệu nào mình thích nhưng tui khuyên dùng PETG hoặc thứ gì đó tương tự cho các bộ phận được dán nhãn Kẹp (Clamp), còn đối với hầu hết các bộ phận khác thì PLA là đủ.

Nếu bạn sử dụng phần cứng Đế quốc (Imperial), hãy in Vòng đệm len (WoolWinder_Washers) với chiều cao 200%.

Cài đặt in

                            Vật liệu

PLA, PETG, PCTG

Chiều cao lớp

0.2 mm

Lớp vỏ

2 lớp trở lên

Ruột

15% trở lên

Hỗ trợ

Chỉ bộ tăng cường hỗ trợ

Brim

Theo nhu cầu (tùy thuộc vào độ bám dính của bàn in)

 Vị trí ghép sẹo

Mọi nơi

Trình tạo lớp vỏ

Arachne

PHẦN CỨNG

Đây là danh sách các phần cứng cần thiết cho Wind0Matic.

Thanh ren có thể dài từ 155 đến 160 mm, bạn có thể cần cắt một đoạn thanh ren cho đúng độ dài.

Đối với những người làm tại Mỹ (Imperial), bạn có thể sử dụng phần cứng 5/16" / 18 TPI thay vì M8. Nếu bạn sử dụng phần cứng Imperial, hãy in Vòng đệm len (WoolWinder_Washers) với chiều cao 200%.

Phần cứng

                          Số lượng

Đai ốc lục giác M8

9

Vòng bi 8 x 22 x 7 (vòng bi ván trượt)

6

Bu lông lục giác M8 x 80

3

Vòng đệm M8 24 mm

1

Thanh ren M8 dài 155 hoặc 160 mm

1

Để lắp đai ốc, tui đã thêm một dụng cụ lắp đai ốc M8 có thể in được, không cần dụng cụ nào khác. (Cũng nên dùng được cho đai ốc Imperial)

LẮP RÁP

Dưới đây là các bước lắp ráp, hãy làm theo thứ tự. Sử dụng danh sách vật liệu để tra cứu các số tham chiếu. Hướng dẫn lắp ráp này cũng có sẵn ở dạng PDF trong phần tệp.

                                           Không vặn quá chặt! Đảm bảo các bộ phận chuyển động có thể di chuyển tự do.

                                         Nhiều bộ phận là dạng khớp nối và có thể cần một chút lực để lắp ráp.

Sau khi hoàn thành tất cả các bước, nhớ lấy cuộn len yêu thích của bạn và bắt đầu quay thôi nào!

HỖ TRỢ

Mô hình miễn phí này là kết quả của hàng trăm giờ làm việc. Nếu Wind0Matic mang lại niềm vui cho bạn hoặc cải thiện cuộc sống của bạn theo cách nào đó, vui lòng cân nhắc ủng hộ tui bằng một khoản đóng góp một lần. Những khoản đóng góp này giúp tui làm ra nhiều sản phẩm hơn   (✿◠‿◠) <3

                                                                              Nút ủng hộ <3

                   Cảm ơn bạn đã quan tâm đến thiết kế của tui!

                                        xoxo - mick0matic
