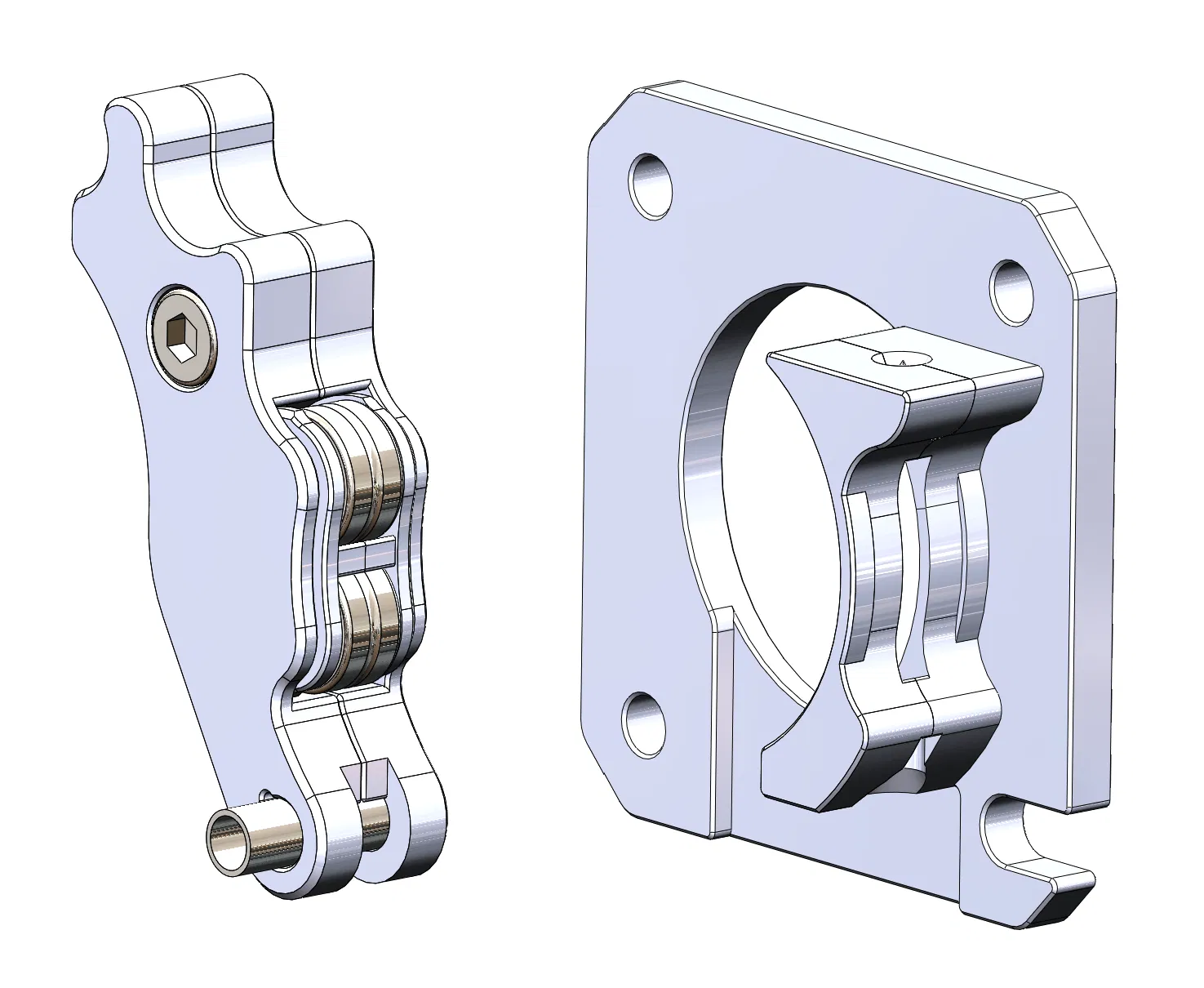

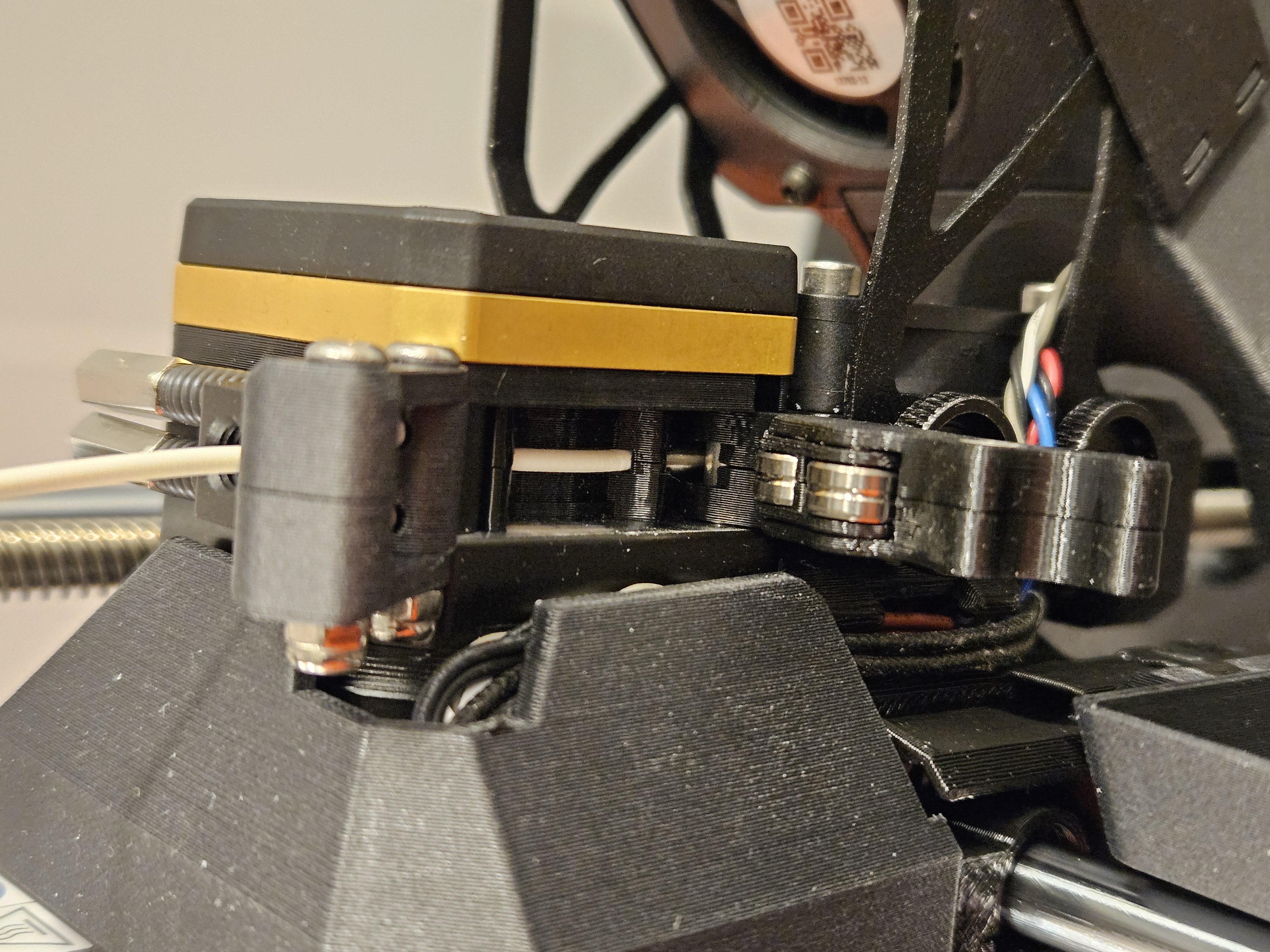

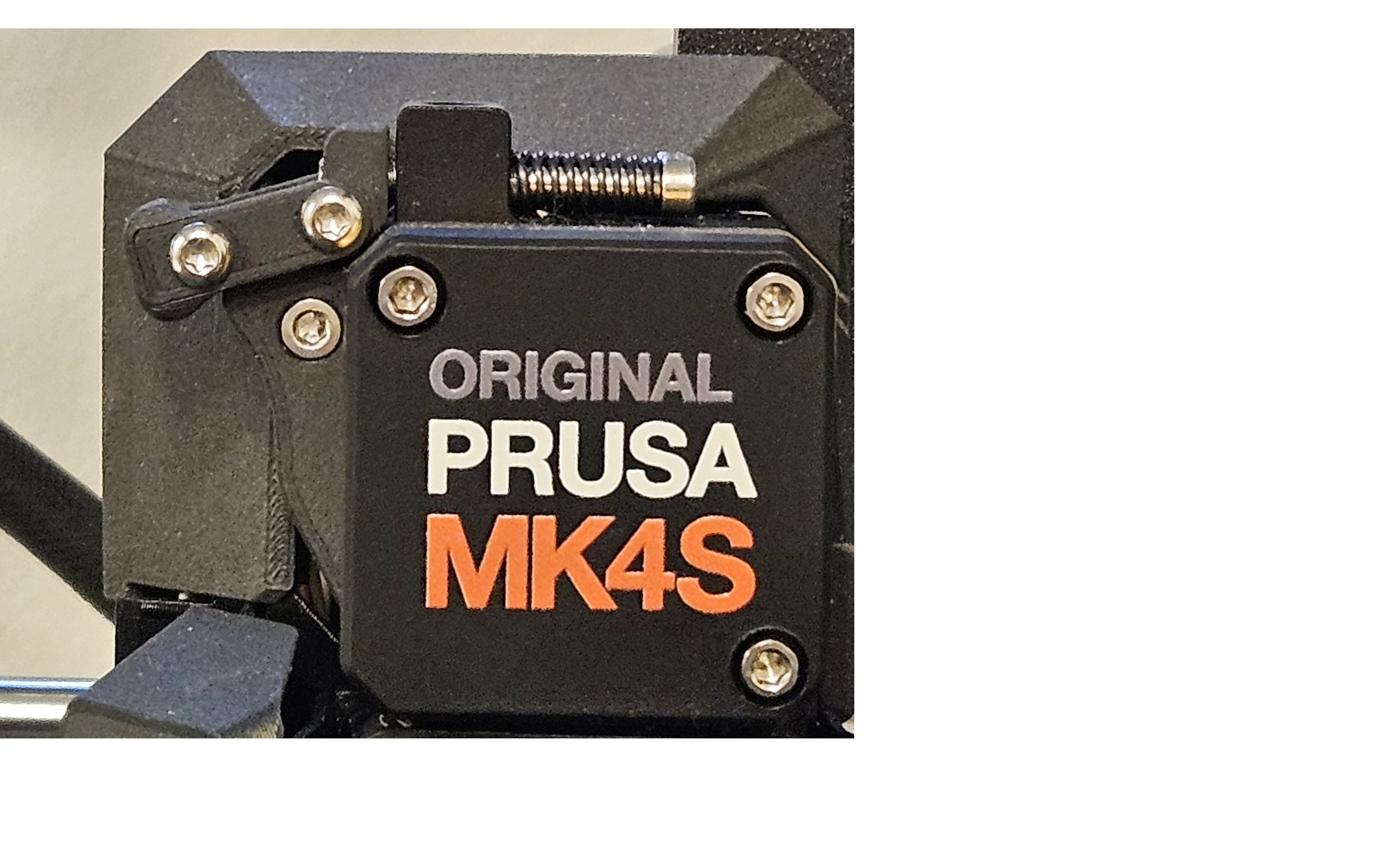

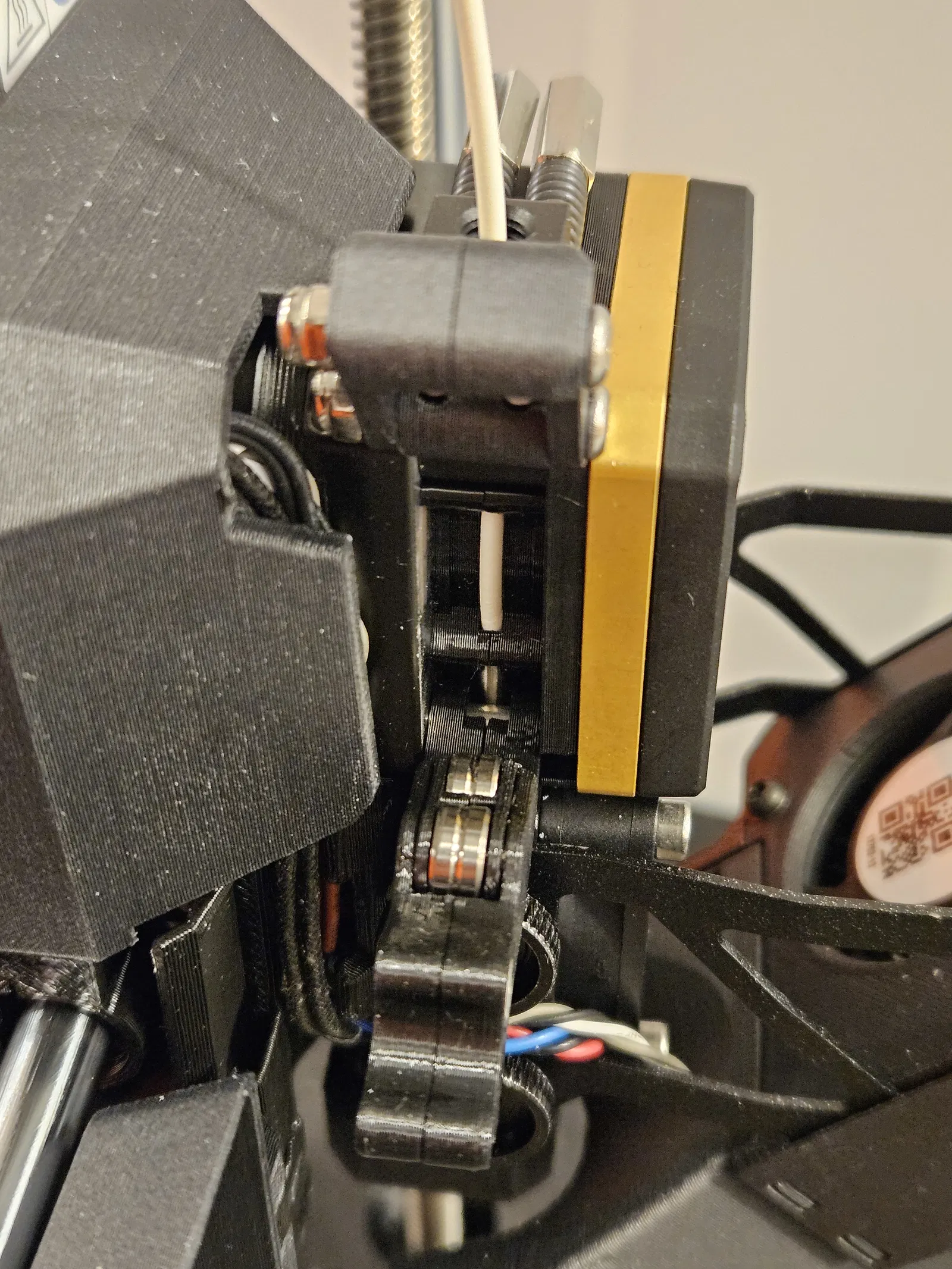

MK4S Bogie Idler & Main Plate

Cập nhật

25-10-22

Kích thước “Idler_6-7_R3” được điều chỉnh cho Main Plate R4 với Swivel góc cạnh. Bản cập nhật này có góc nghiêng nhiều hơn thiết kế trước để căn chỉnh các ốc vít theo chiều ngang và giảm thiểu ma sát ren ốc trong tản nhiệt.

“Main_Plate_9-10_R4” có dung sai chặt hơn với Bánh răng và điều chỉnh đường dẫn filament ở lối ra tới đầu phun.

“Idler_1-2_R2” có một vài thay đổi nhỏ.

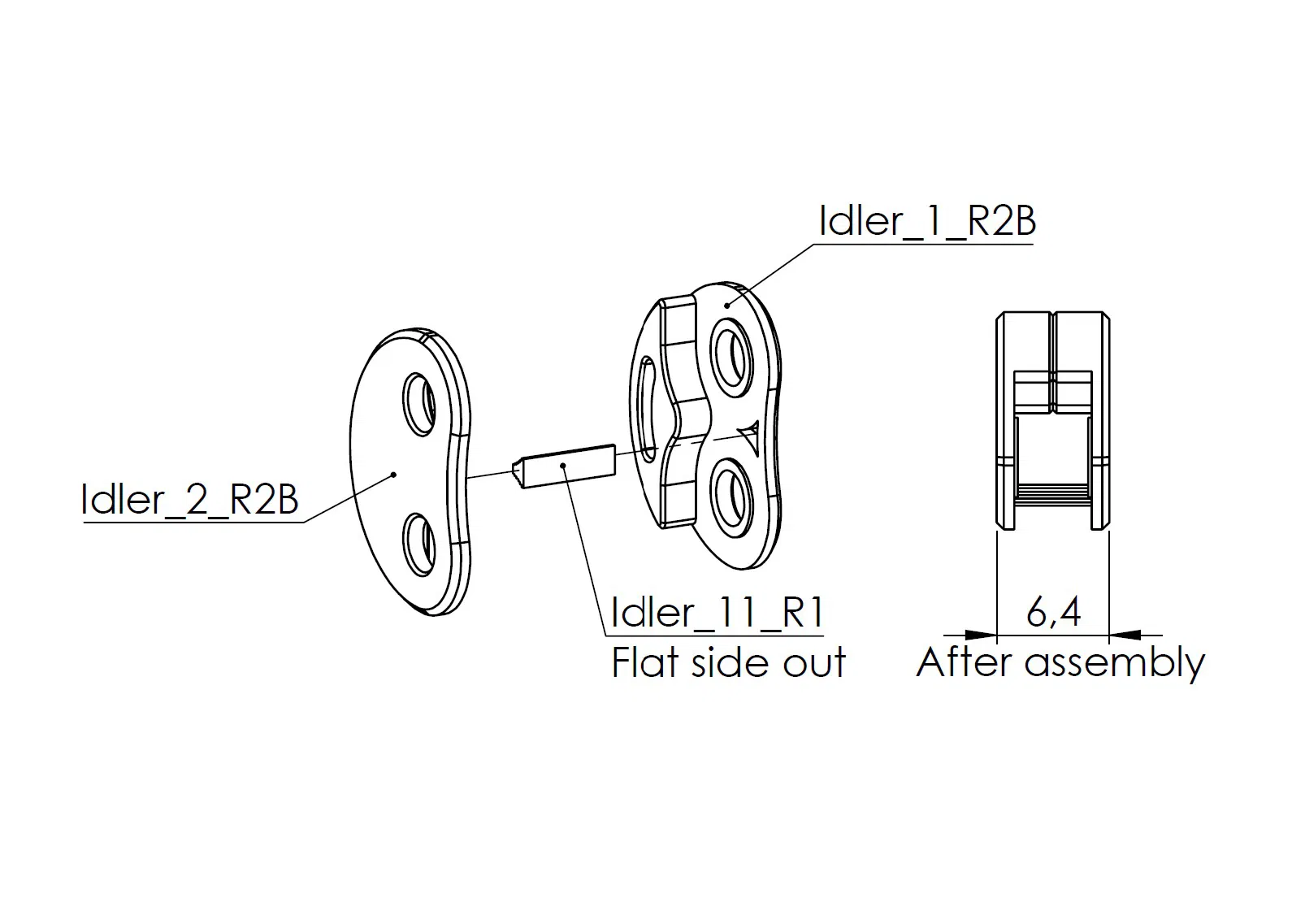

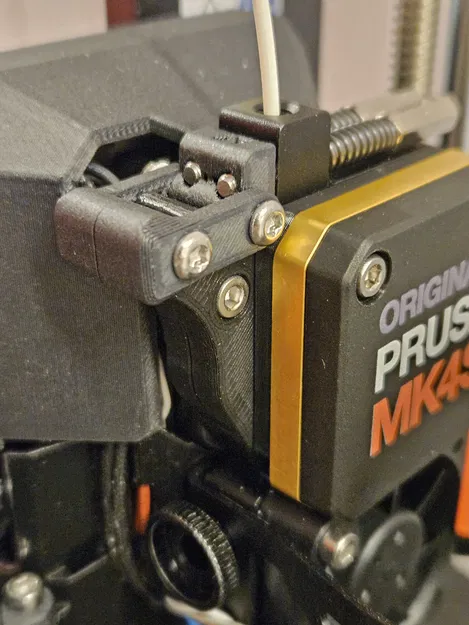

“Idler_1,2,11_R2B” là tùy chọn. Đây là thiết kế thay thế cho “Idler_1-2_R2” với một thanh giằng chắc chắn hơn giữa bộ phận 1 và 2.

Đổi vật liệu từ PETG sang PCCF.

In ấn

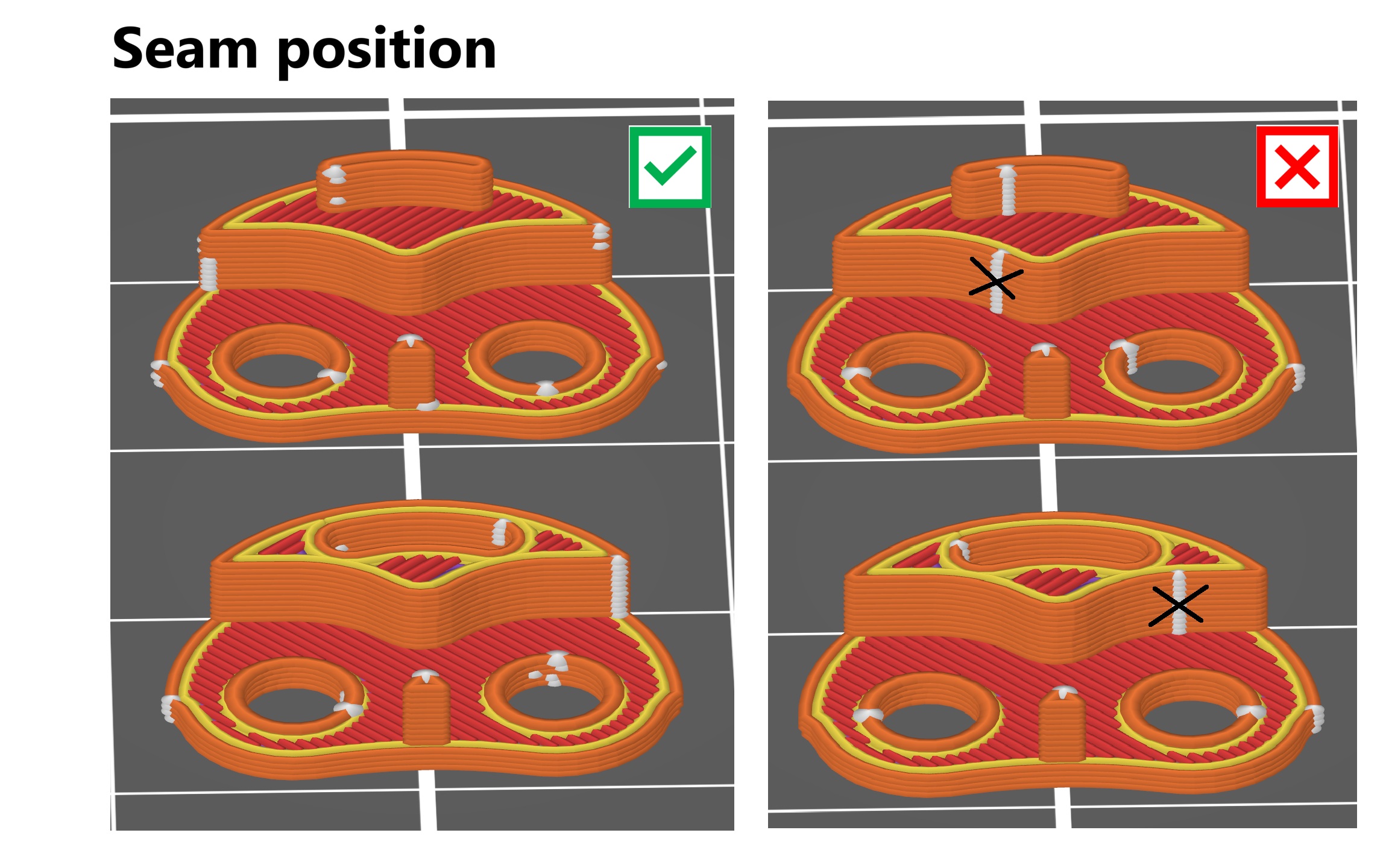

In trên máy MK4S. Vật liệu PCCF. Đầu phun 0,4 và lớp dày 0,2. Tôi sử dụng cài đặt gốc cho Prusament PCCF structural ngoại trừ bộ phận 1-2, nơi tôi đã thay đổi vị trí đường nối sang gần nhất.
Thiết kế yêu cầu dung sai chính xác. Kiểm tra độ căng dây đai x-y của bạn và sử dụng filament khô.

Lắp ráp Idler

Các con số tham chiếu đến hình ảnh. Không cần keo.

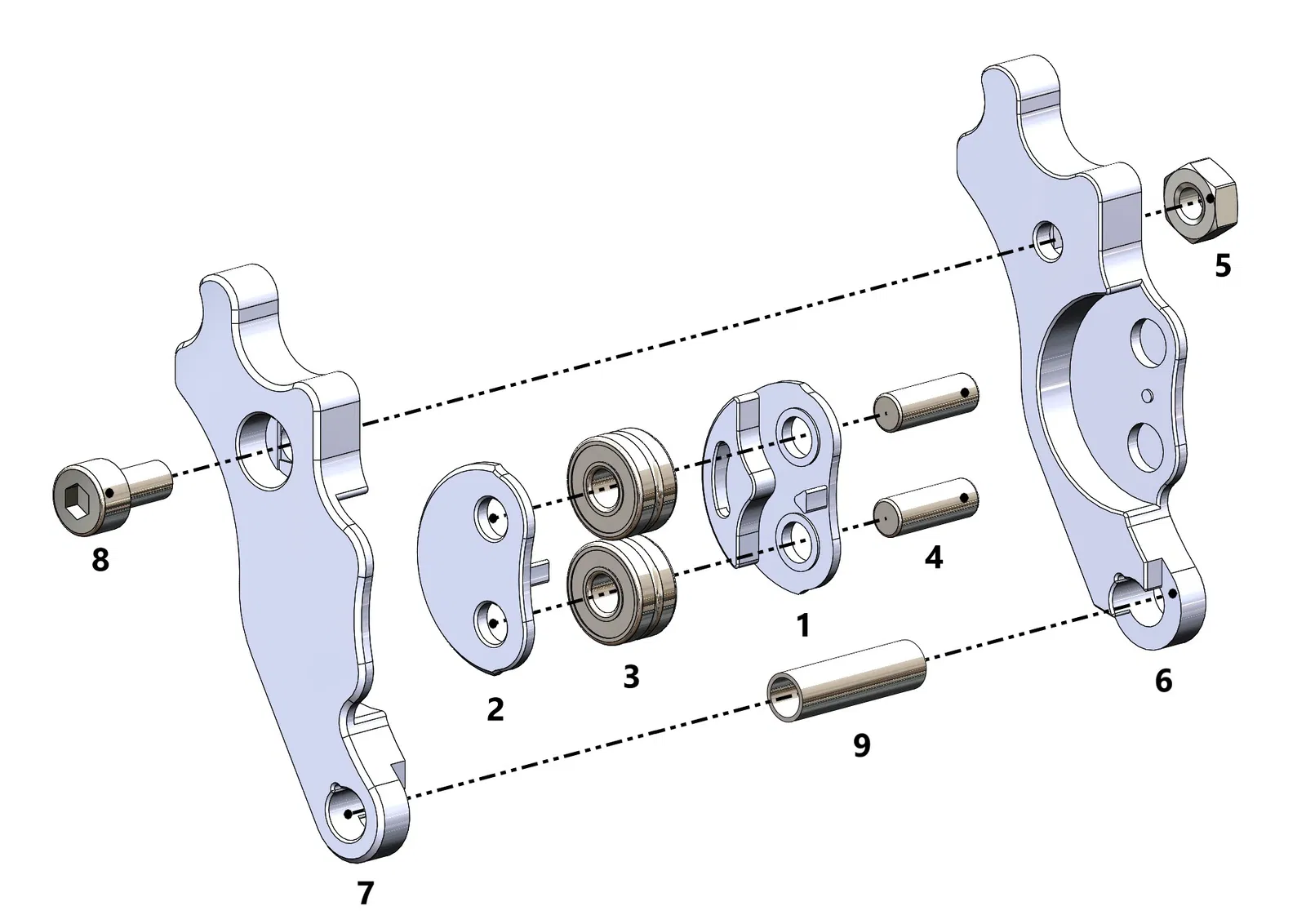

Ép các bộ phận bogie 1 & 2 lại với nhau. Đặt các vòng bi gốc 3 (693 2RS) vào bogie và ấn các chốt gốc 4 (3x8.5) vào vị trí. Gắn một đai ốc 5 (M3) vào đòn bẩy idler 6. Đặt cụm bogie vào giữa đòn bẩy idler 6 và 7. Siết chặt bằng vít 8 (M3x6). Đừng siết vít quá chặt! Đẩy miếng đệm ống gốc 9 (13.2x3.8x0.35) vào 6 và 7.

Lắp ráp Main Plate

Các con số tham chiếu đến hình ảnh. Không cần keo.

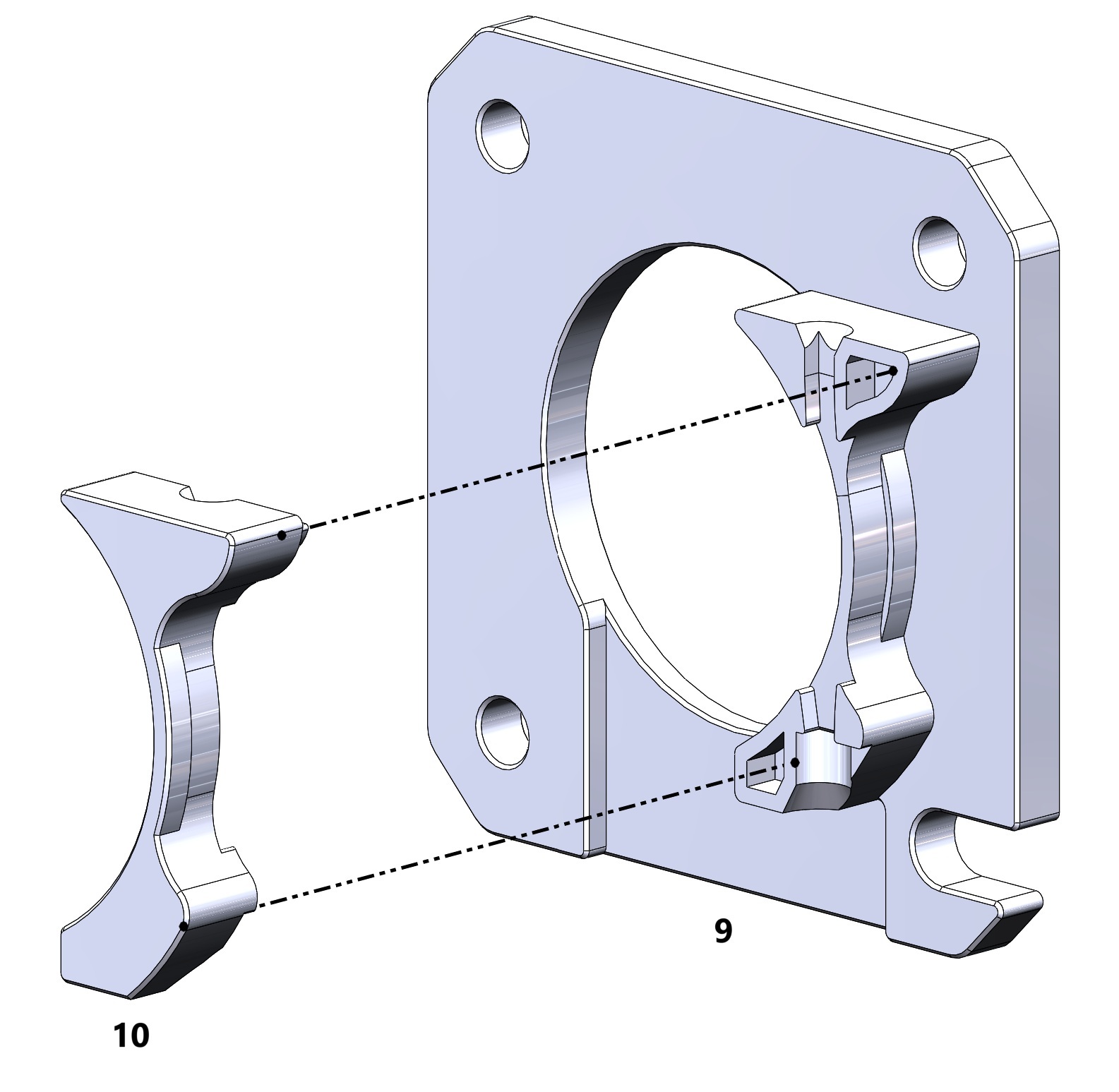

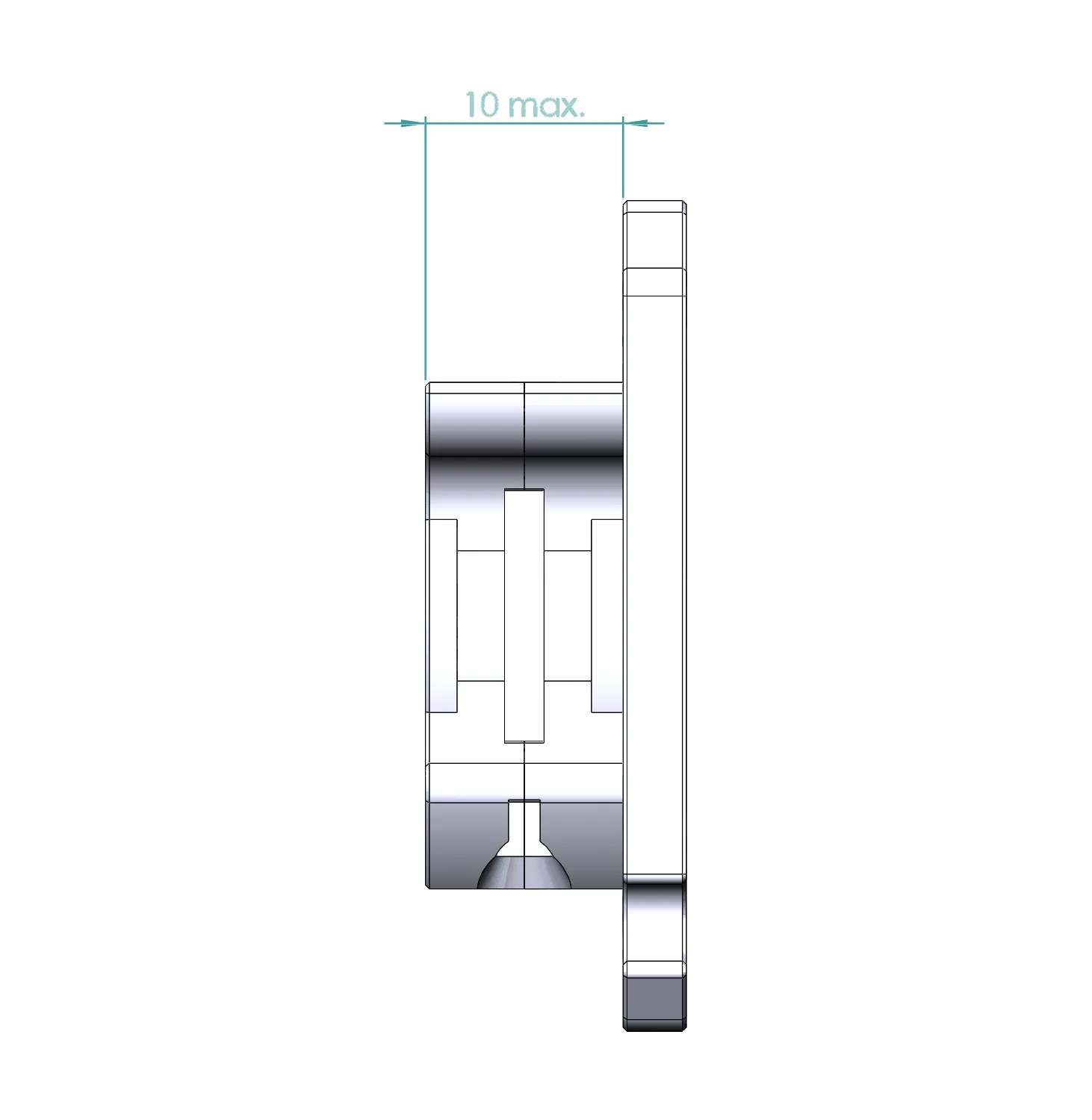

Ép bộ phận 9 và 10 lại với nhau. Kiểm tra xem tổng chiều cao của bộ dẫn filament không vượt quá 10 mm (xem hình). Hai bộ phận sẽ giữ với nhau khi lắp vào Nextruder.
