Vento cho Core One - Bộ lọc Carbon/HEPA

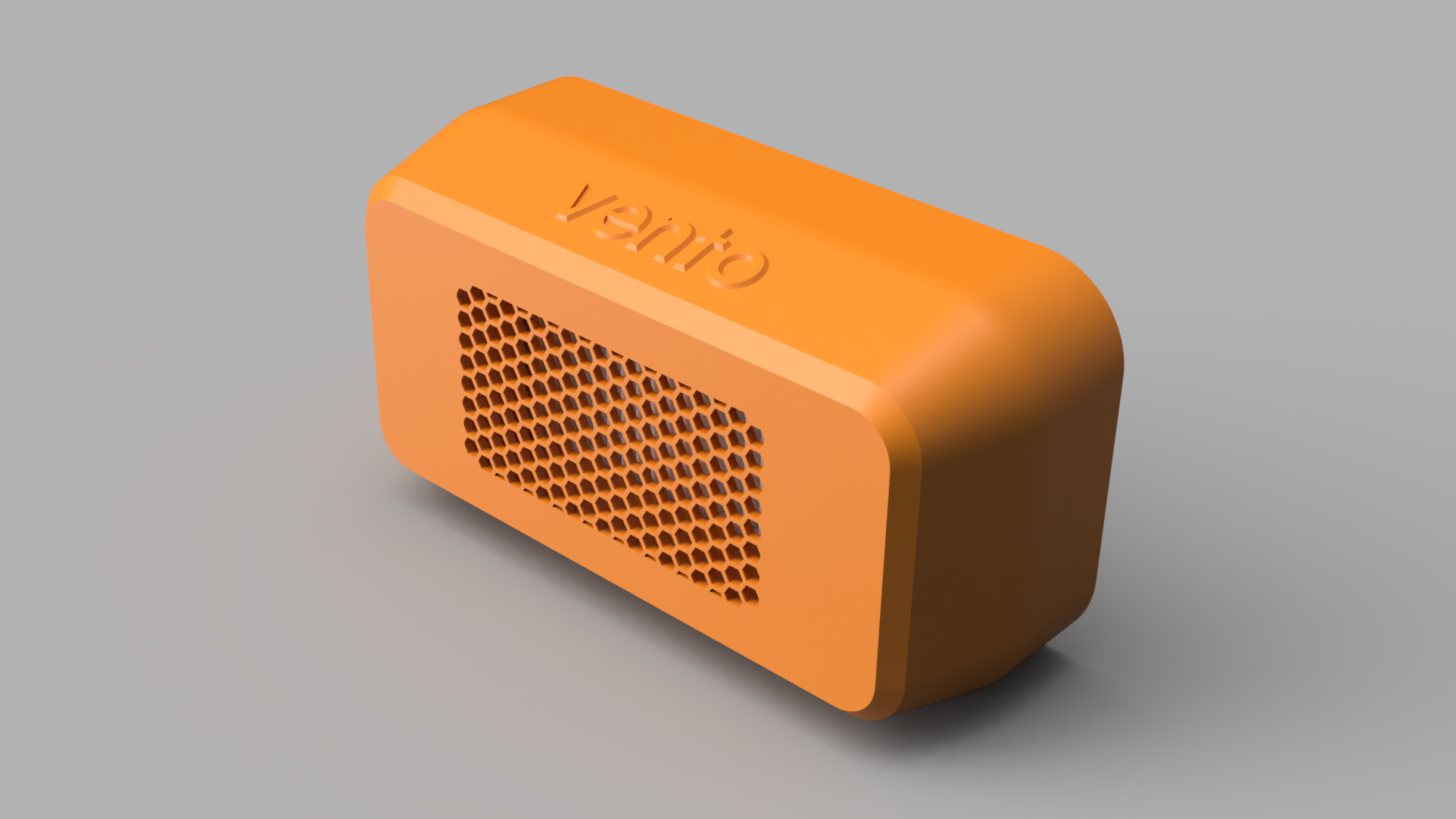

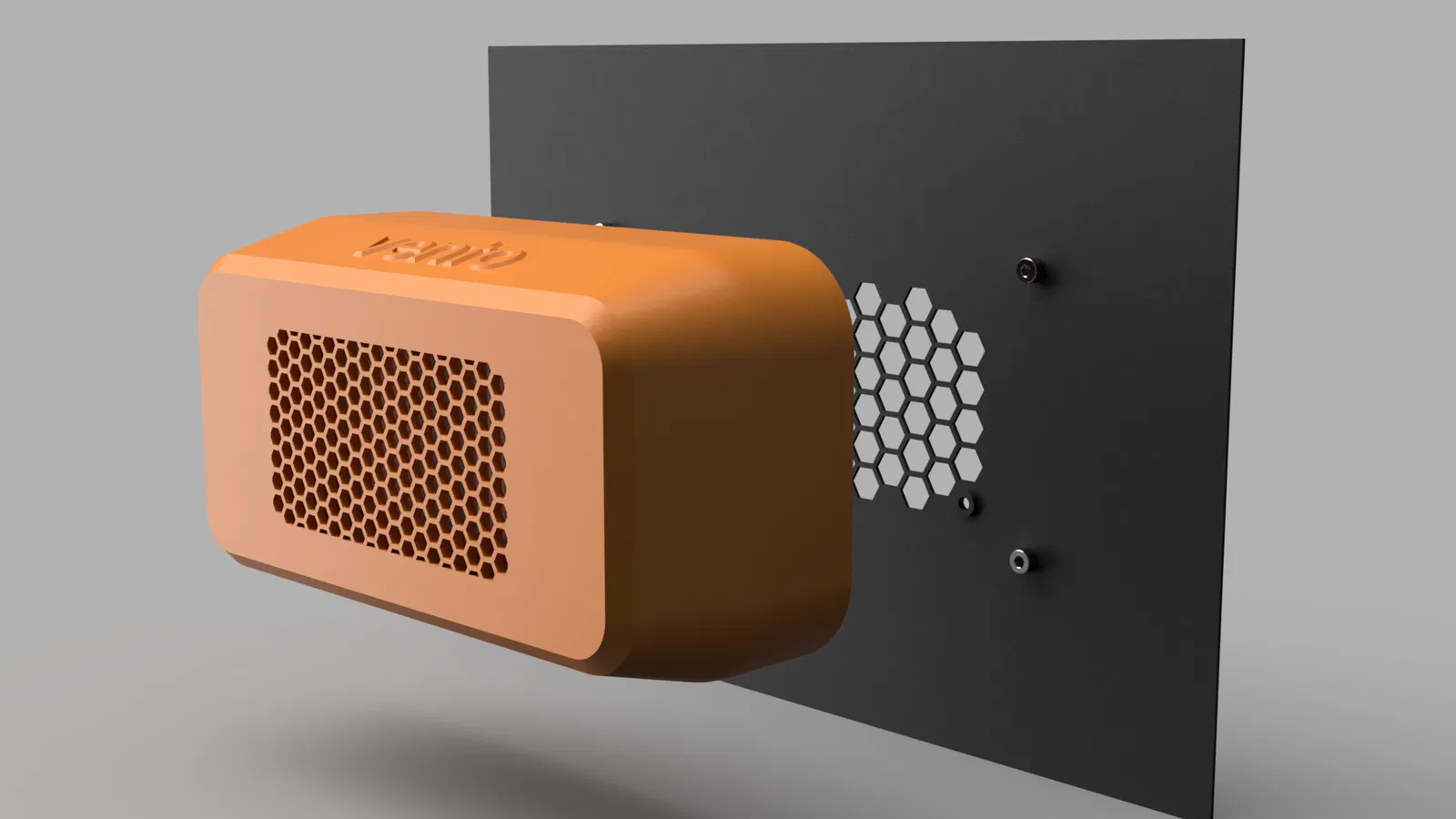

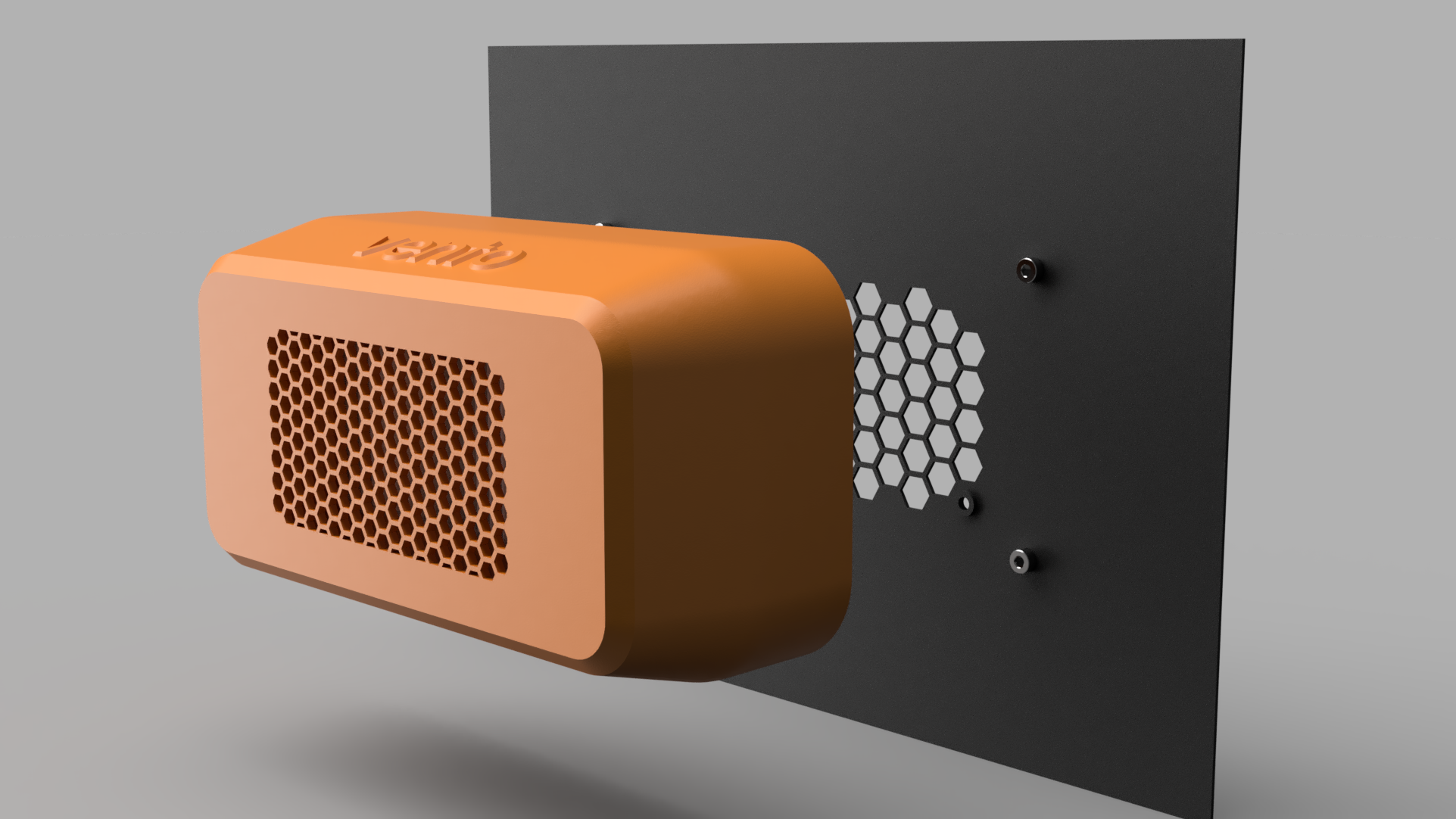

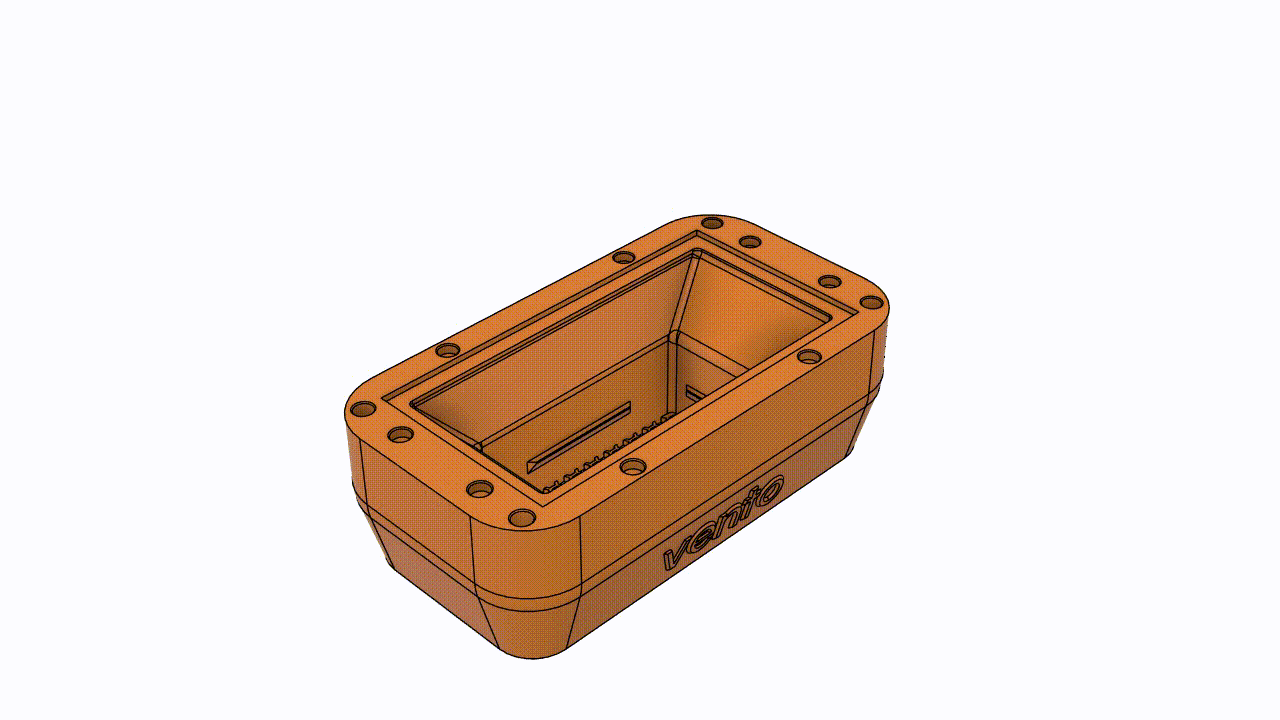

Vento là một mod lọc carbon hoạt tính/HEPA có thể nạp lại, được thiết kế cho Prusa Core One. In đơn giản, lắp đặt dễ dàng. Nó sử dụng nam châm và tự căn chỉnh vào lỗ quạt gió với sự trợ giúp của các vít m3 gắn vào tấm phía sau của Core One.

QUAN TRỌNG

• Vui lòng đọc hướng dẫn sử dụng bên dưới.
• Tôi cố gắng hết sức để kiểm tra và thử nghiệm cấu hình in mà tôi tạo ra. Chúng luôn được cập nhật với bất kỳ thay đổi nào tôi đã thực hiện đối với thiết kế.
• Tôi đã đặt mật độ lưới là 20%. Nếu bạn cần lưới dày hơn, bạn có thể tăng mật độ lưới trong cài đặt slicer.

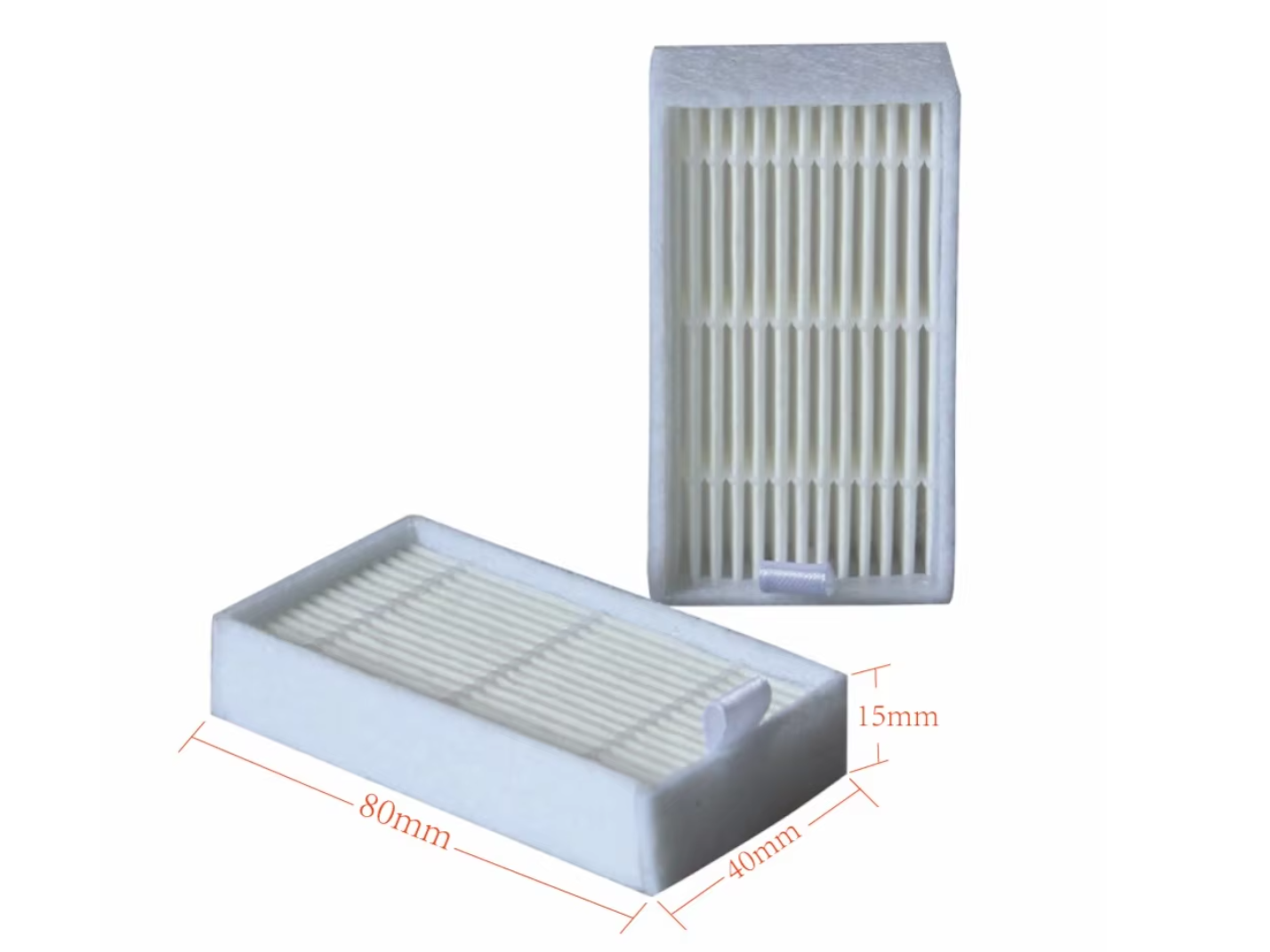

• Tôi mua bộ lọc HEPA từ AliExpress. Nó dùng cho máy hút bụi robot iLife V5. Kích thước được cho là 80x40x15mm nhưng kích thước thực tế là 81x42x15mm. Tôi thiết kế Vento với kích thước chính xác để có độ khít vừa vặn (rất quan trọng)

CẬP NHẬT NGÀY 10 THÁNG 3 NĂM 2025

Vento cho Core One đã ổn định thiết kế. Tôi đã thay đổi giấy phép sang Creative Commons - Ghi nhận công - Phi thương mại.

CẬP NHẬT NGÀY 15 THÁNG 2 NĂM 2025

Vento đã hết giai đoạn beta. Một số chủ sở hữu Core One đã thử nghiệm và đưa ra phản hồi. Cảm ơn rất nhiều. Tôi đã thực hiện một số cập nhật nhỏ cho thiết kế dựa trên các ý kiến đóng góp.
Veetec3D hiện đang cung cấp Vento và bộ phụ kiện của nó cho thị trường EU.

DANH SÁCH VẬT TƯ (BOM)

• Vít SHCS M3x8mm - 4 cái
• Nam châm tròn 6x3mm - 8 cái
• Băng keo EVA tự dính rộng 5mm (dày) x 2mm (dày)
• Keo siêu dính để cố định nam châm

VẬT TƯ TIÊU HAO

• Viên lọc carbon hoạt tính
• Bộ lọc HEPA

Bạn có thể mua viên lọc carbon hoạt tính và bộ lọc HEPA từ các nhà cung cấp hỗ trợ dự án này. Hãy ủng hộ các doanh nghiệp địa phương/trong khu vực.

MỸ - Voxelpla (Sắp có)

EU - Veetec3D cung cấp Vento và bộ phụ kiện của nó cho thị trường EU.

HƯỚNG DẪN IN ẤN

Đây là bản in đơn giản. Không cần hỗ trợ. Cài đặt được tối ưu hóa để sử dụng đúng lượng sợi nhựa (~90gm) nhằm đảm bảo nhẹ nhàng nhưng vẫn giữ được độ cứng. Tôi đã in mẫu thử bằng PLA.

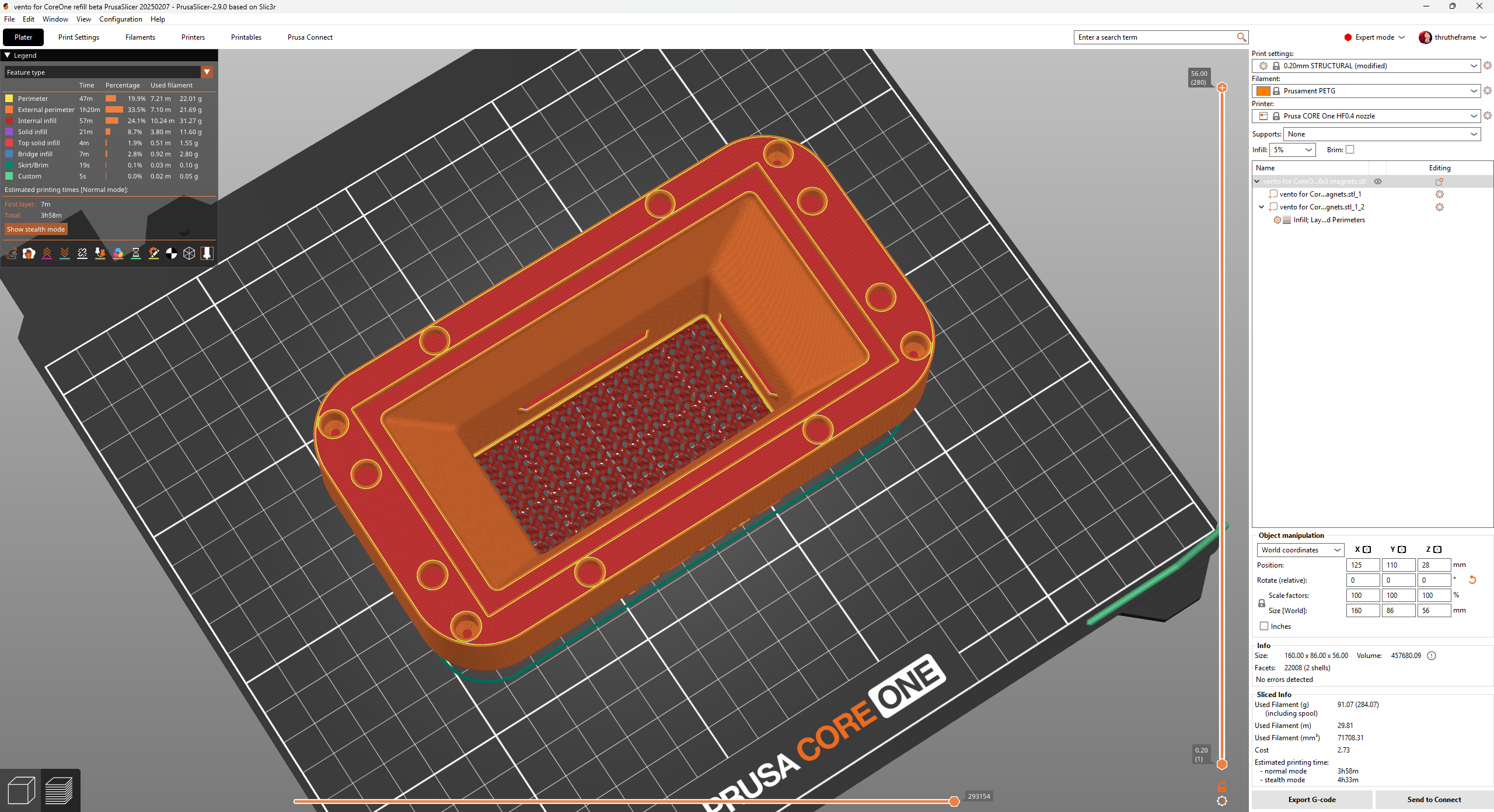

Tải xuống tệp 3mf cho PrusaSlicer. Các cài đặt đã được chuẩn bị để tạo ra các lưới gyroid.

HƯỚNG DẪN LẮP ĐẶT

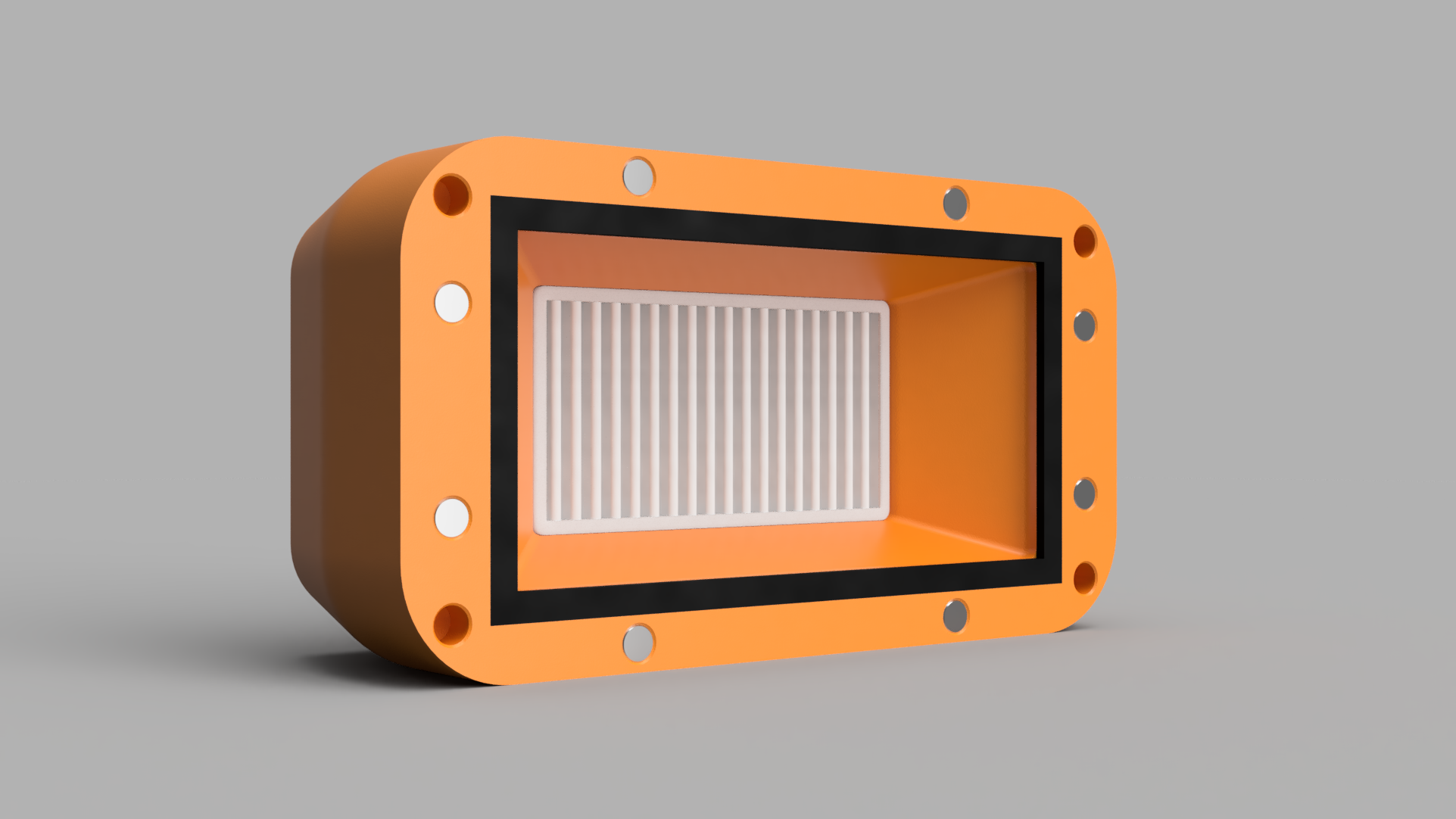

Lưu ý: bạn sẽ cần đổ đầy Vento bằng viên lọc carbon hoạt tính trước khi lắp bộ lọc HEPA. Độ khít phải vừa vặn và ép chặt vào các viên carbon. Điều này là để ngăn carbon bị xê dịch khi đặt thẳng đứng.
