Vỏ và Viền Dưới Máy In Ender 5 Plus (Bộ Phận Đế)

Đây là dự án đang được phát triển và sẽ có thay đổi, nên hãy lưu lại dự án này và quay lại xem thường xuyên nhé.

Để cập nhật nhanh hơn hoặc có yêu cầu, hãy nhấp vào liên kết Facebook trên trang hồ sơ của tôi để tham gia nhóm của tôi.

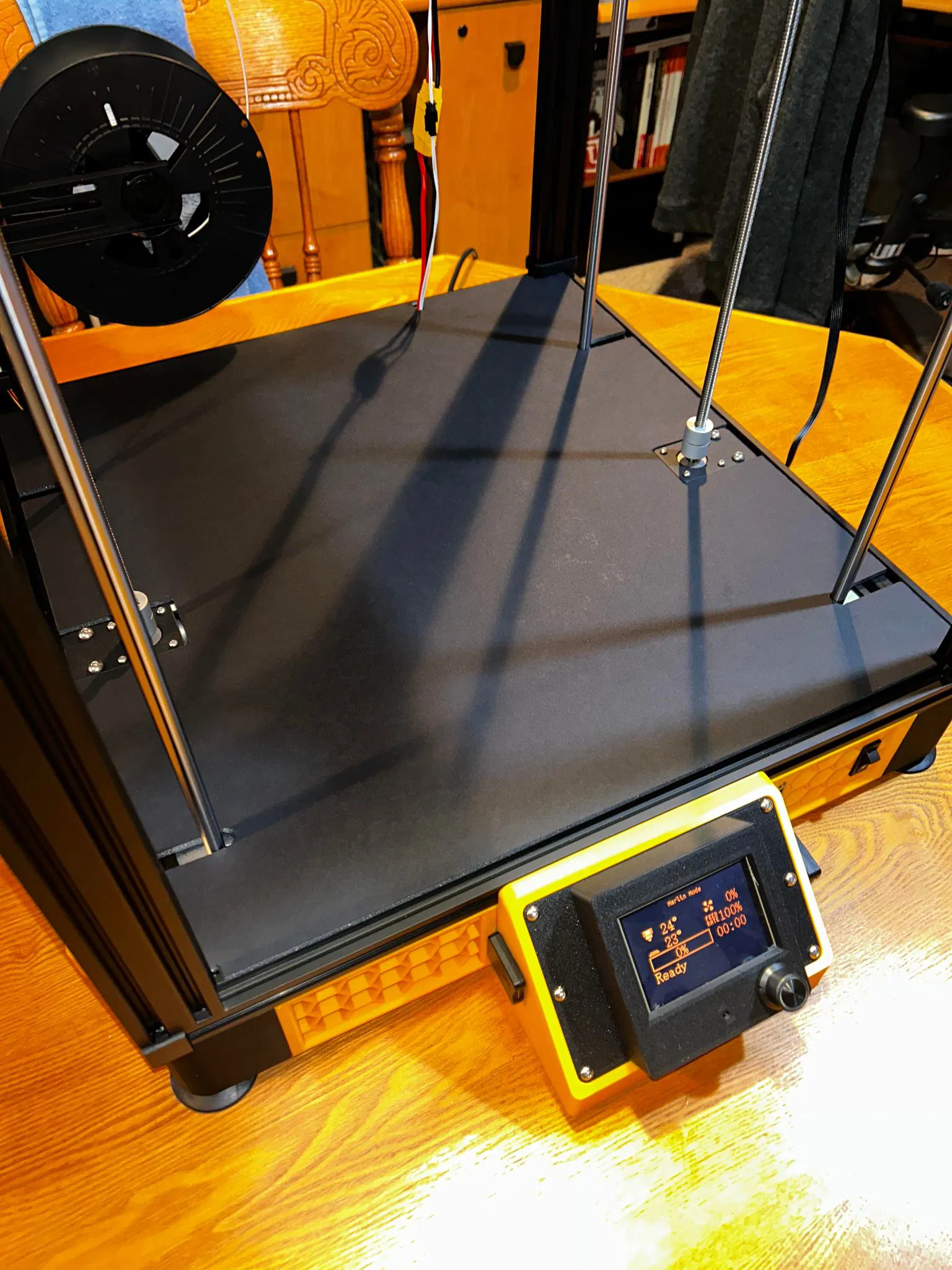

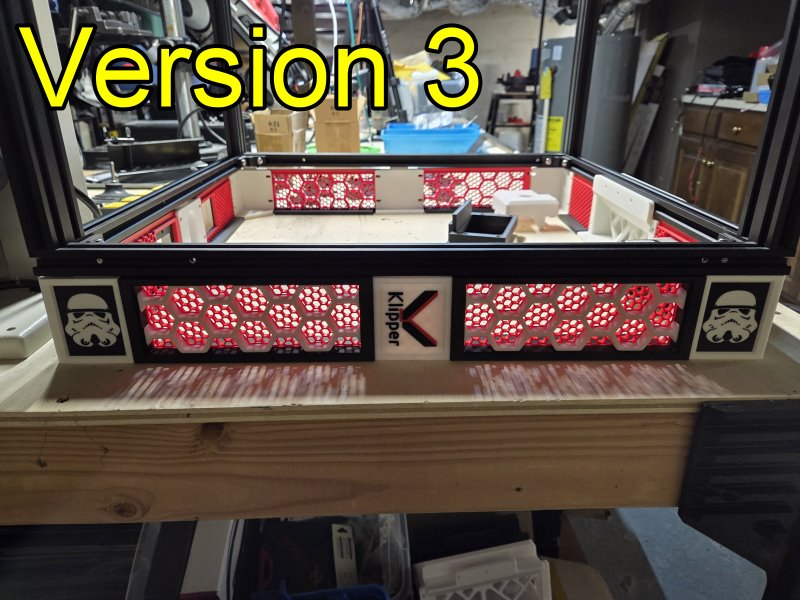

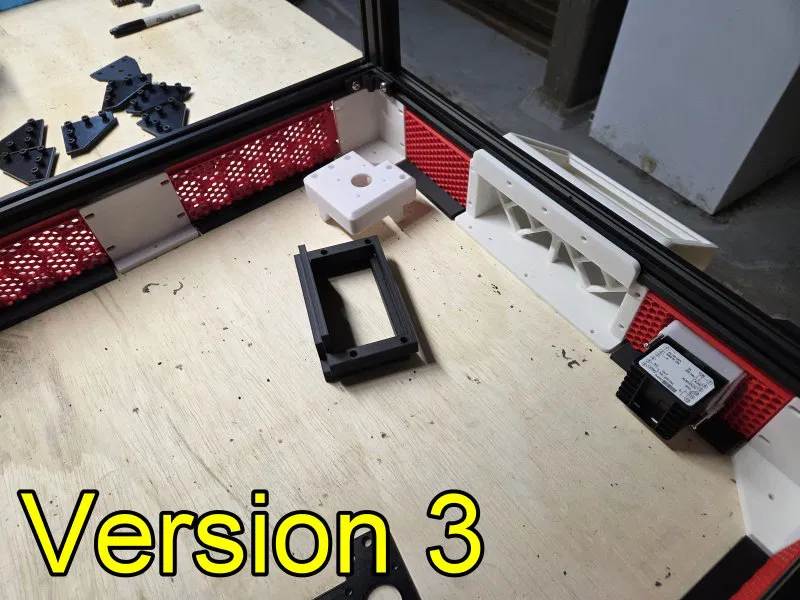

Phiên bản 3 đang được cập nhật...

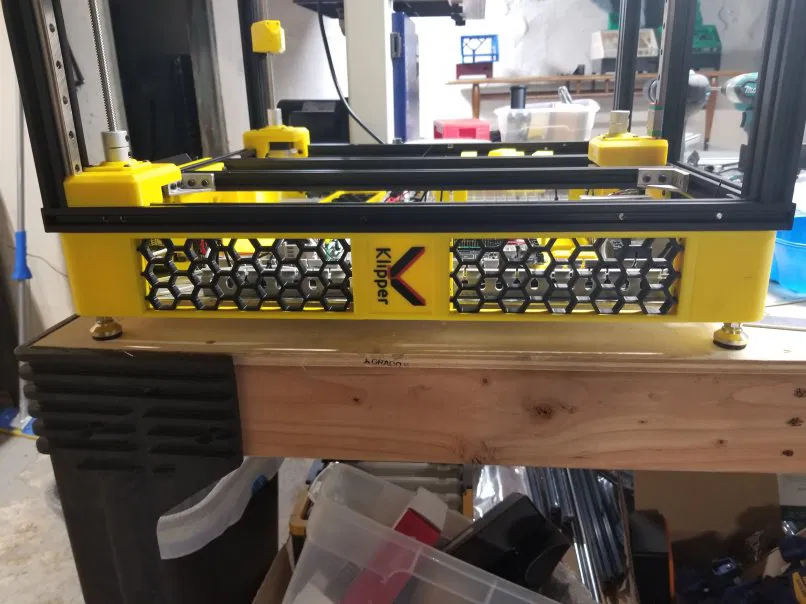

Phiên bản này có các lỗ Hex lớn hơn và lưới phía sau với hoa văn lục giác nhỏ hơn. Tôi sẽ thêm nhiều bảng điều khiển cho V3 khi hoàn thành. V3 sẽ cho phép bạn cắt một hình chữ nhật đơn giản để làm sàn thay vì thứ gì đó phức tạp hơn. Tôi cũng sẽ có các kẹp giữ để cố định nó. Nếu bạn cần gì đó, hãy bình luận cho tôi biết nhé. Cảm ơn.

Tên gọi:

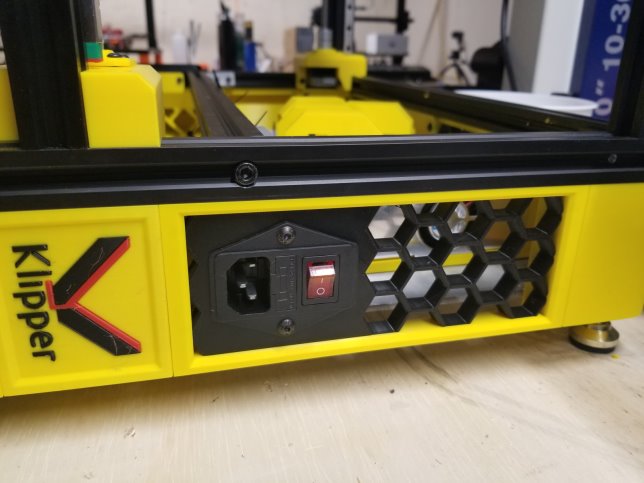

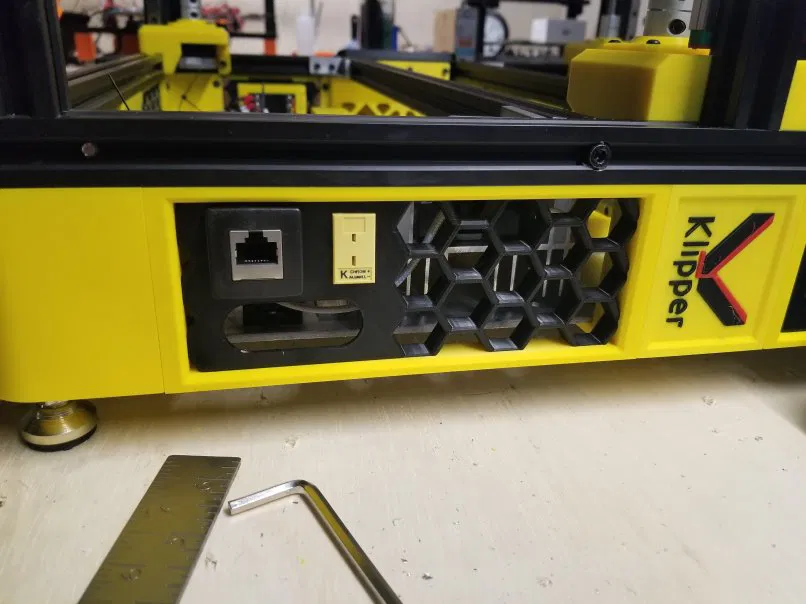

• IEC - Có lỗ cho đầu nối nguồn IEC
• Switch - Có lỗ cho công tắc gắn trên bảng điều khiển
• RJ45 - Có lỗ cho đầu nối RJ45 gắn trên bảng điều khiển (cáp Cat5)
• TC - Có lỗ cho đầu nối Thermocouple gắn trên bảng điều khiển

Suy nghĩ ban đầu

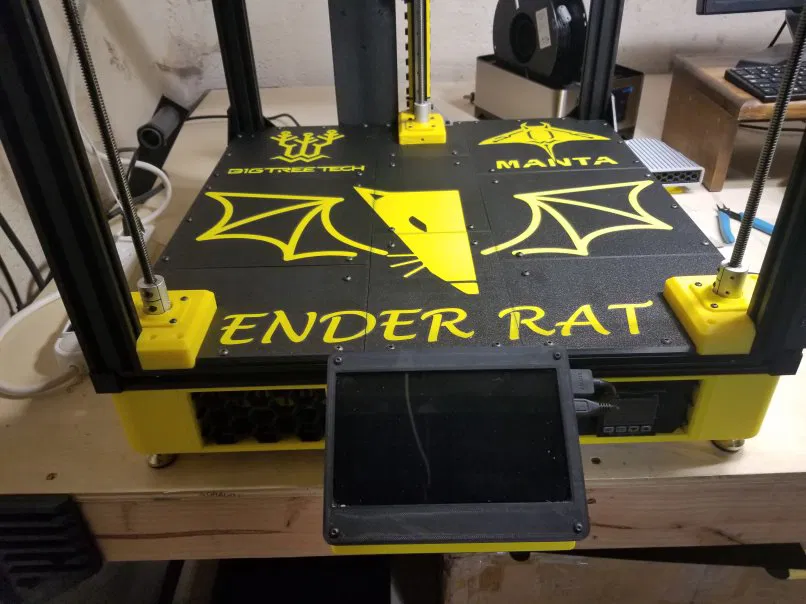

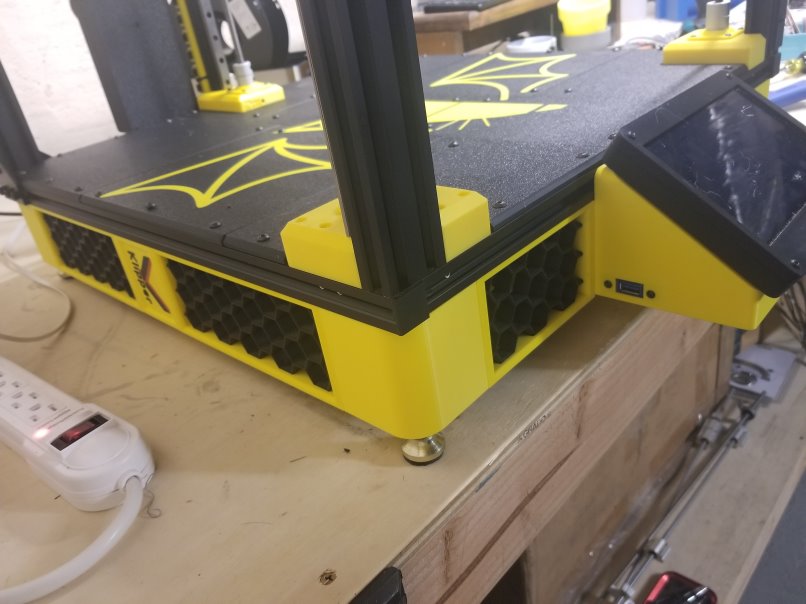

Tôi thiết kế cái này cho mục đích cá nhân. Tôi thường xuyên sửa đổi máy in của mình và điều này cho phép tôi tự do sử dụng bất kỳ bộ phận nào mình muốn. Cái này dành cho Ender 5 Plus, không phải Ender 5. Vỏ gốc của Ender 5 Plus thì ổn cho các bộ phận gốc nhưng không cho bạn nhiều tùy chọn để sửa đổi hoặc bổ sung. Cái này nâng khung Ender 5 Plus lên 70mm để cho phép đặt các bộ phận điện tử vào không gian đó, loại bỏ vỏ gốc và trông đẹp hơn nhiều so với một máy in trông đơn giản. Ngoài ra, phần viền có thể được thêm vào mà không cần tháo vỏ gốc nếu bạn muốn.

Cài đặt máy in

Tôi đã sử dụng cài đặt máy in được đề xuất là đầu phun 0.4mm, lớp 0.16, 3 lớp tường, 5 lớp trên / 3 lớp dưới, độ lấp đầy Rectilinear 15%.

Nhóm Facebook: https://www.facebook.com/groups/3DPrinterModding

Các bộ phận cần thiết

• Ốc vít máy đầu lục giác M4x16
• Ốc vít máy đầu lục giác M5x30
• Ốc vít đầu nút M4x16
• Đầu nối IEC (có thể tái sử dụng từ vỏ gốc)
• Công tắc bật tắt; Model: KCD3-101; Loại hành động: Latching (có thể tái sử dụng từ vỏ gốc)
• Đầu nối RJ45 đực sang cái RJ45 cái có che chắn. Chiều dài cáp: 1m
• Cáp nối dài USB3.0 đực sang cái có tai
• Chân cân bằng có thể điều chỉnh xoay M8x1.25
• 2 thanh nhôm định hình v-slot 20x20x600 mm.

Các bộ phận bổ sung

Lắp ráp

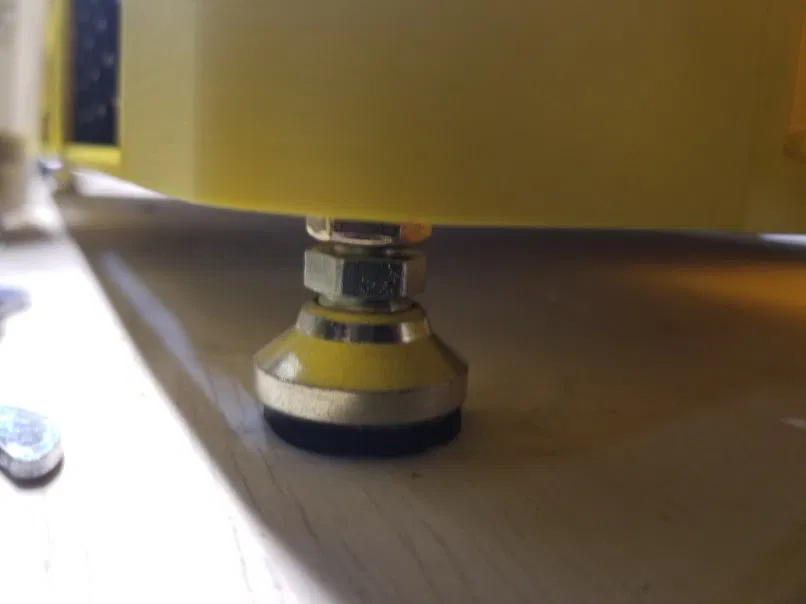

1. Bắt đầu bằng cách in các CHÂN ĐẾ. Có hai loại chân đế, một loại cho chân đế cao su bắt vít và một loại cho chân đế tự cân bằng bắt vít. Chân cân bằng có ren M8. Đây thực sự là cách tốt nhất vì nhiều bề mặt có thể không phẳng hoặc không đều. Tháo chân đế cao su nguyên bản và lắp chân đế bằng vít máy đầu lục giác M4x16 và T-nuts. Chúng được đánh dấu L và R để phân biệt. Chúng sẽ đặt ở các góc đối diện. Bạn có thể sử dụng vỏ màn hình hoặc tìm một giá đỡ màn hình khác. Sau khi lắp, hãy cân chỉnh máy in của bạn bằng cách sử dụng các thanh ray phía dưới làm tham chiếu.

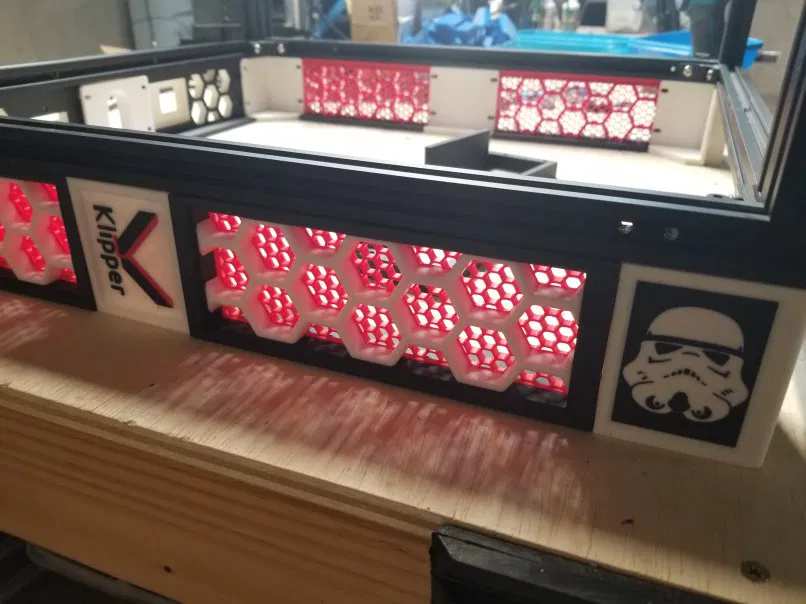

2. Tiếp theo, in các bộ phận trung tâm. Một số có các logo khác nhau, vì vậy hãy trộn và kết hợp theo ý thích. Nếu bạn định sử dụng vỏ màn hình, bạn sẽ cần 3 bộ phận này. Nếu không, bạn sẽ cần 4 bộ phận. Lắp chân đế bằng vít máy đầu lục giác M4x16 và T-nuts. Chúng sẽ cần được đặt ở giữa các chân đế. Giữ chúng hơi lỏng để có thể điều chỉnh khi các tấm chắn bên được lắp.

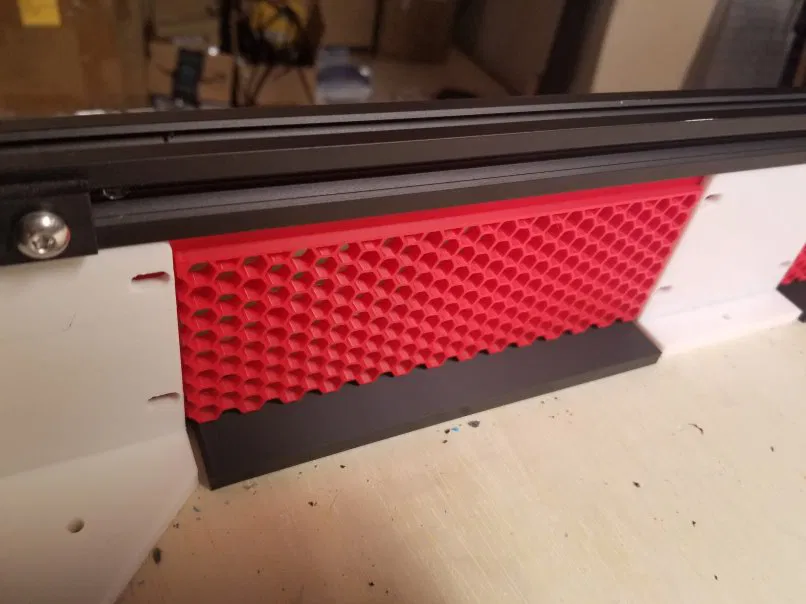

3. Tiếp theo, in các tấm chắn bên. Lắp chúng bằng 4 vít máy đầu nút M4x16. Các ốc vít được lắp từ bên trong. Chúng là các ốc vít mù, không nhìn thấy từ bên ngoài. Nới lỏng các chân đế và căn giữa các tấm chắn để điều chỉnh các bộ phận cho phù hợp nhất. Siết chặt lại ốc vít.
4.

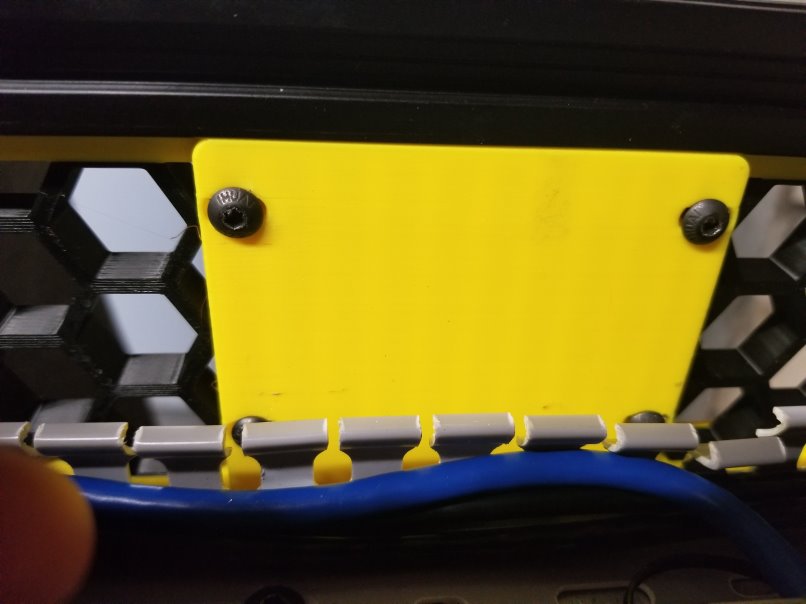

5. Tiếp theo, in các tấm chắn phía sau. Lắp chúng theo cùng cách như các tấm chắn bên.
6. Tháo vỏ gốc. Cắt 2 thanh nhôm định hình 20x20 để vừa với khoảng trống nơi vỏ gốc từng ở đó (dài khoảng 512 mm). Các đầu sẽ cần được ren để vừa với vít máy M5. Lắp chúng bằng vít máy đầu lục giác M5x30 mm hoặc dài hơn. Xem hình ảnh bên dưới.
7. Tiếp theo, in vỏ màn hình và lắp nó bằng vít máy đầu nút M4x12 mm. Lắp vít vào thanh phía trước cũng như 2 thanh ngang bạn vừa lắp.

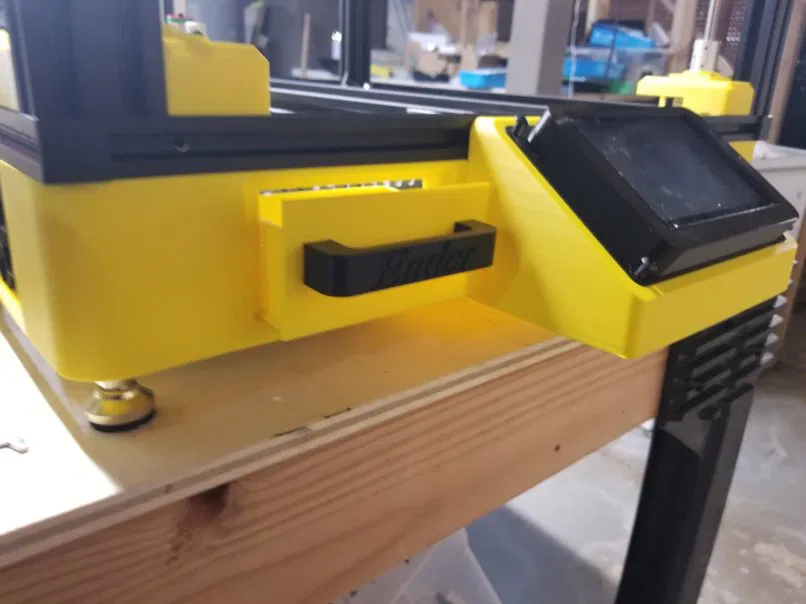

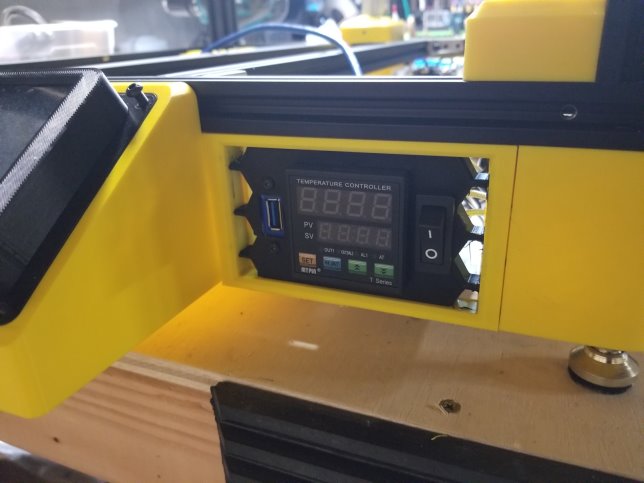

8. Tiếp theo, quyết định bạn sẽ đặt những bộ phận nào ở phía trước máy in: công tắc bật/tắt, bộ điều khiển nhiệt độ, cổng USB, ngăn kéo, v.v. In các tấm chắn phía trước và lắp bằng vít máy đầu nút M4x16mm.

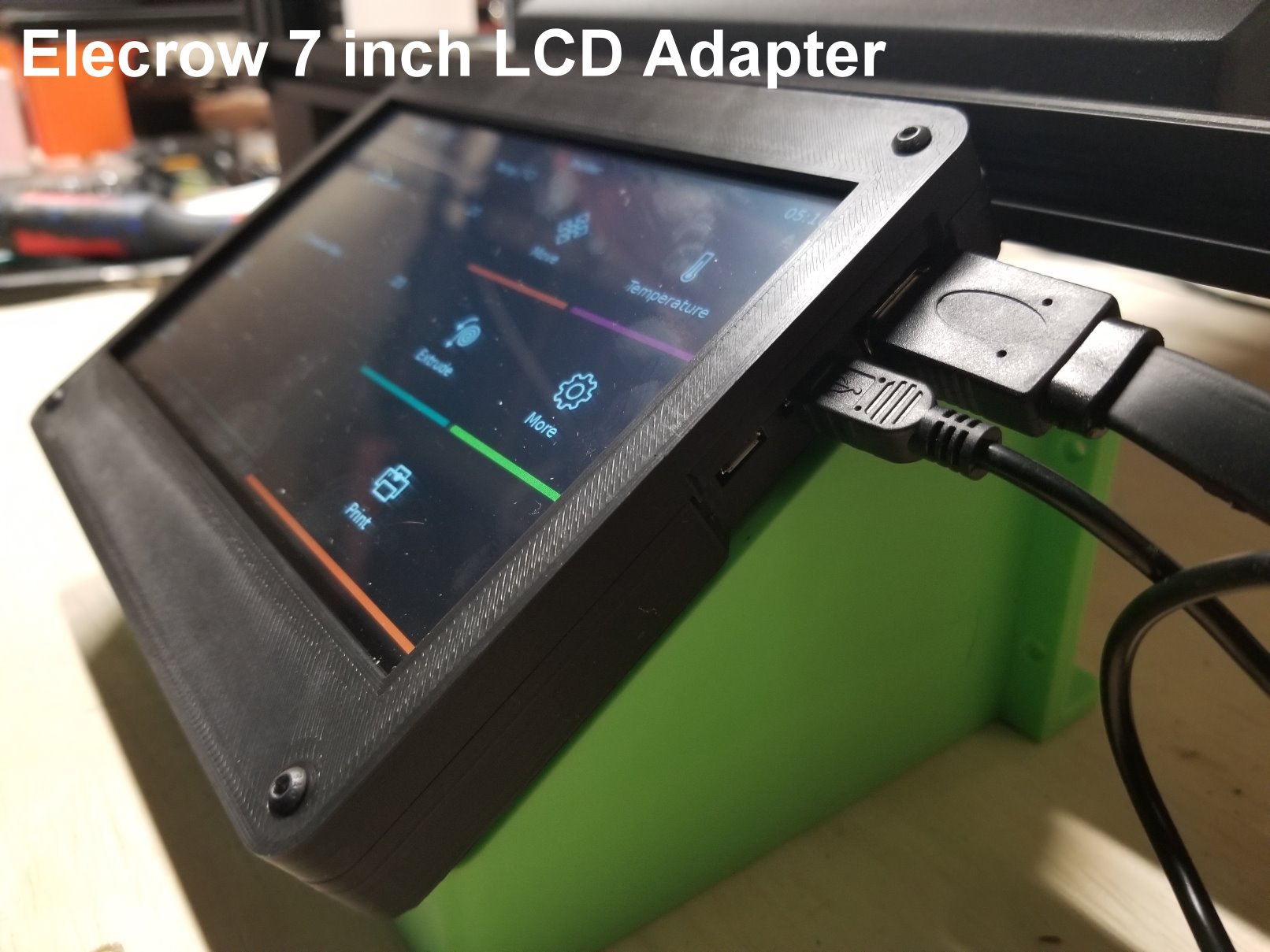

9. Tiếp theo, Quyết định bạn sẽ sử dụng màn hình nào và in giá đỡ màn hình. Hiện tại tôi chỉ có một vài nhưng sẽ thêm nhiều hơn theo yêu cầu.
10. Tiếp theo, Nếu bạn định có sàn ở đế, hãy cắt tấm sàn. Acrylic ¼" hoạt động tốt nhưng các vật liệu khác cũng có thể được sử dụng. Tấm sàn nên có kích thước vừa với máy in của bạn. Đo khoảng trống bên trong và cắt theo nhu cầu của bạn.

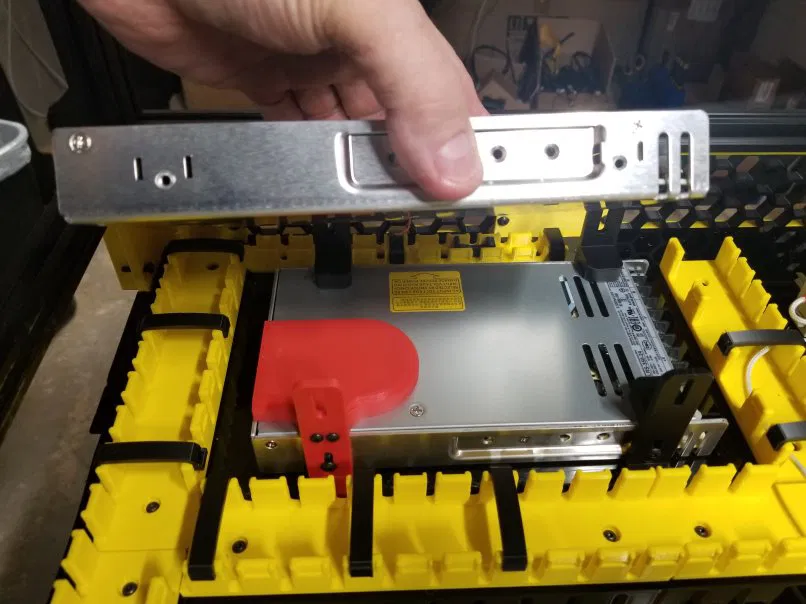

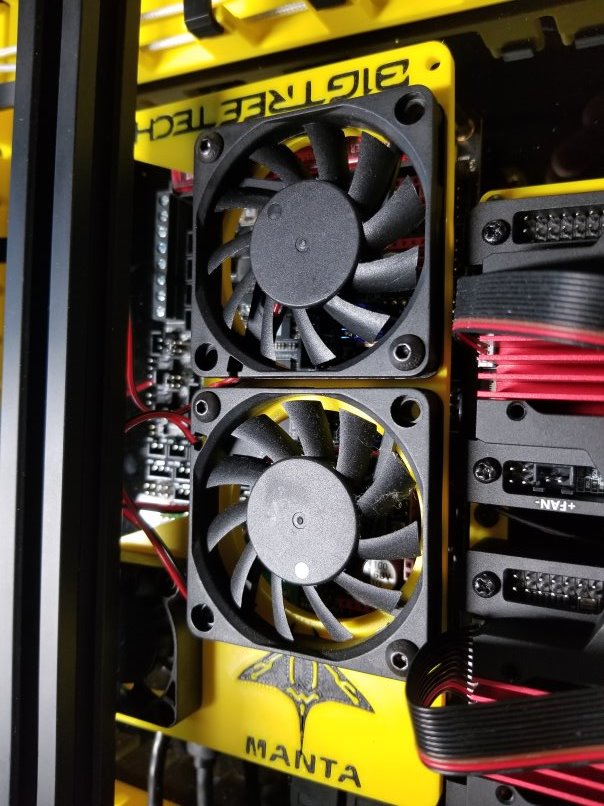

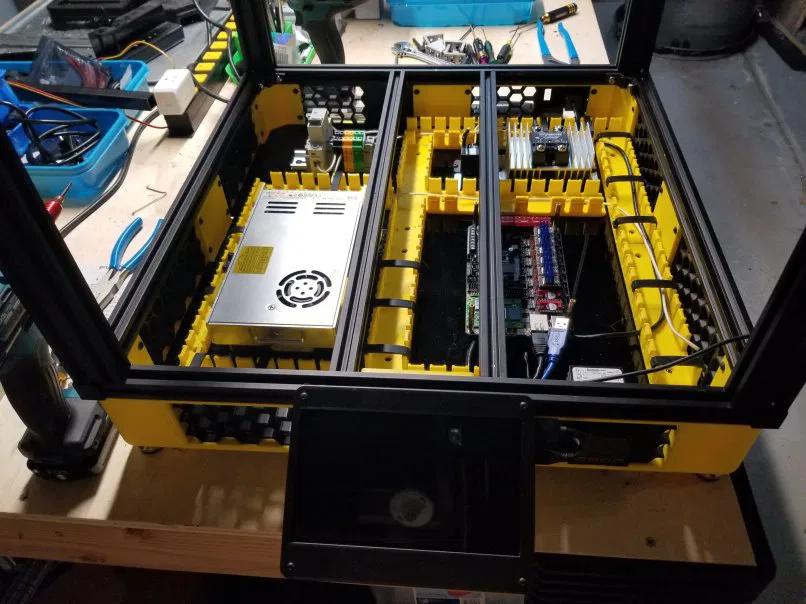

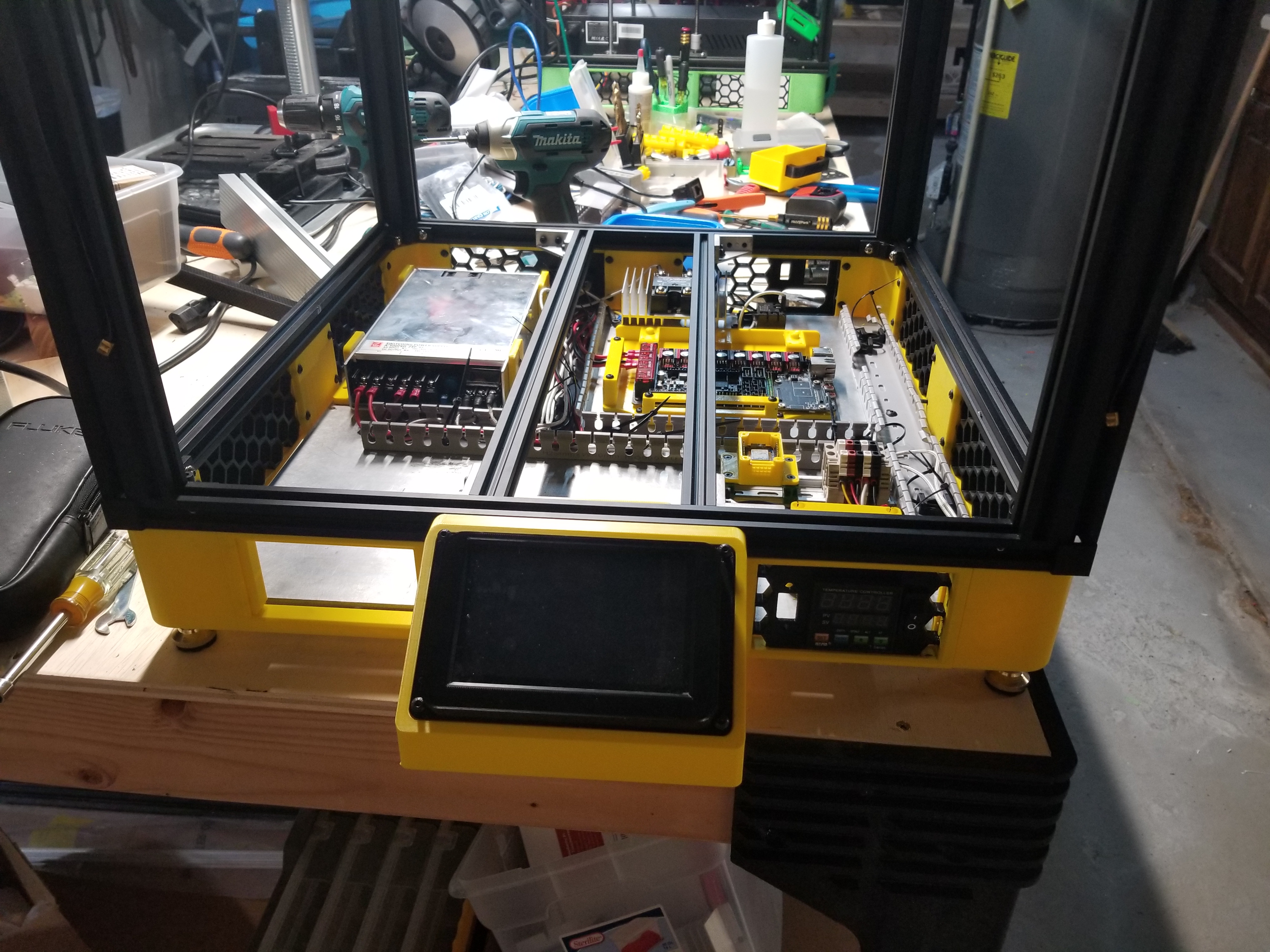

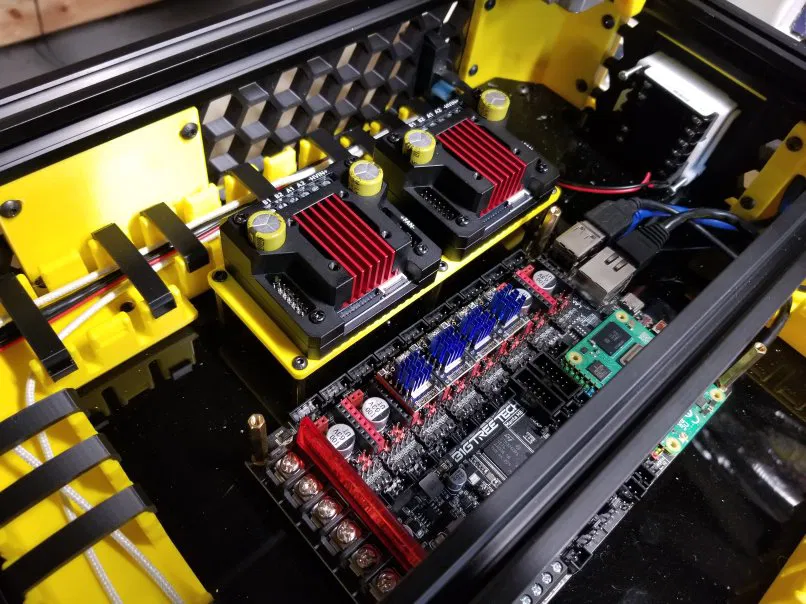

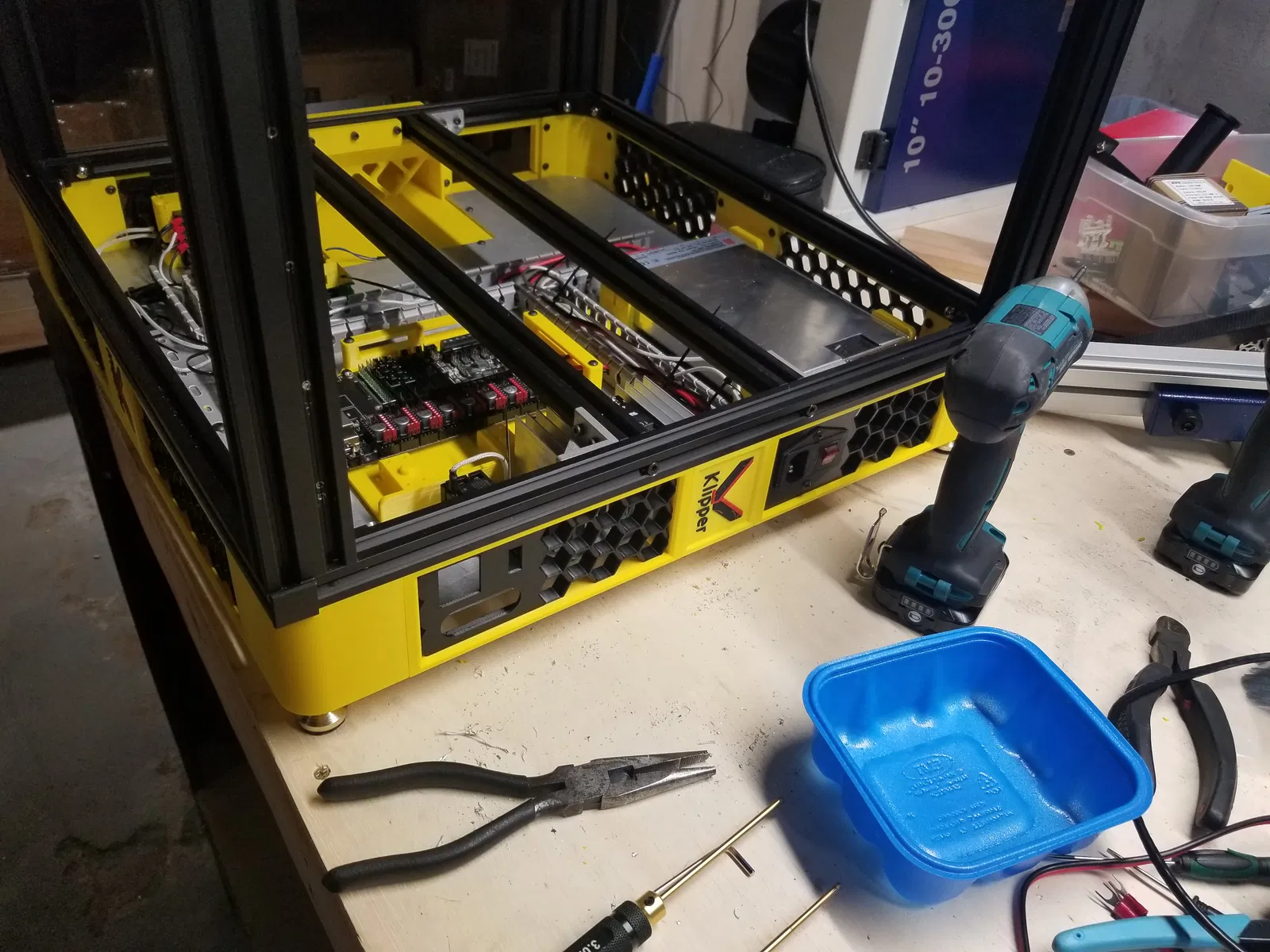

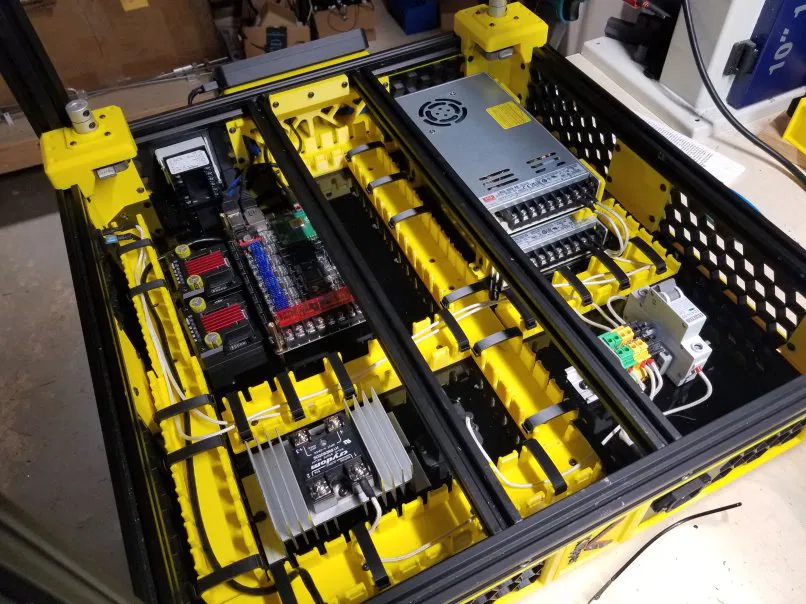

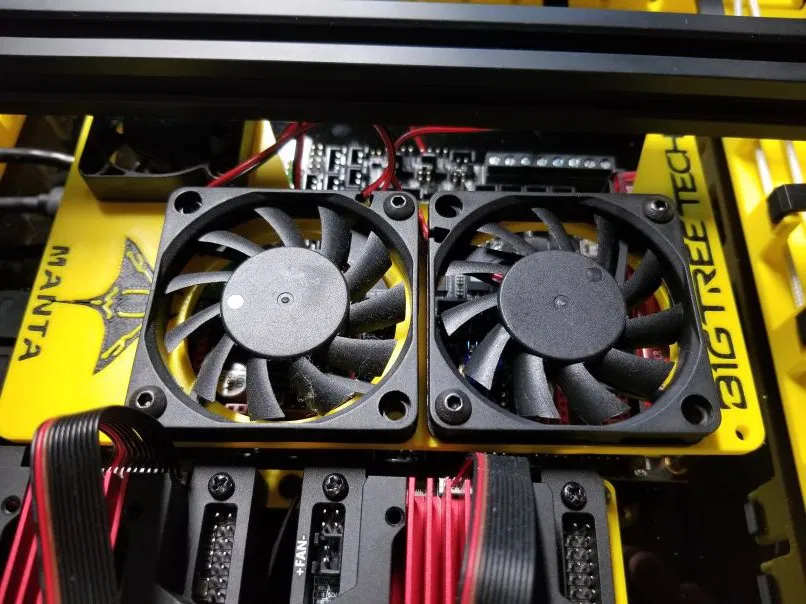

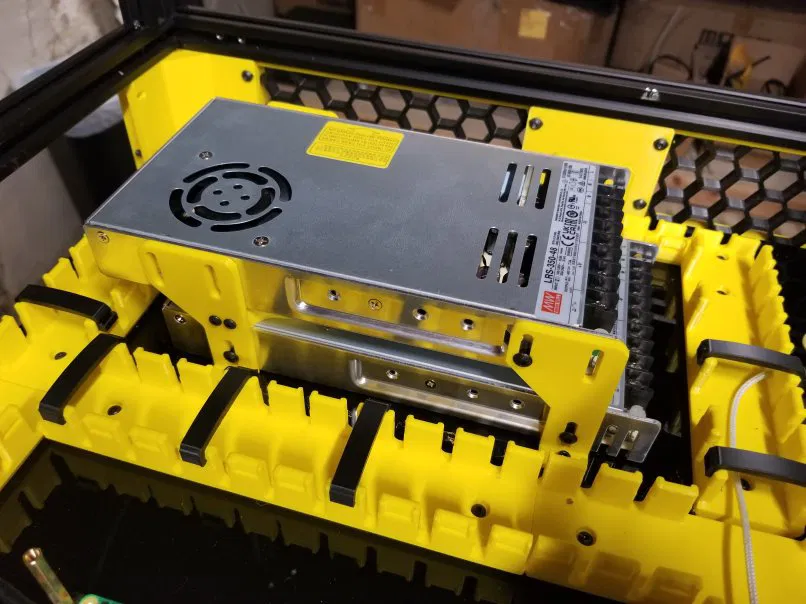

11. Tiếp theo, các bộ phận điện tử có thể được lắp đặt. Có quá nhiều tùy chọn để đi vào chi tiết. Nếu bạn cần một giá đỡ nhưng không thấy, hãy nhắn tin cho tôi và tôi sẽ cố gắng thêm nó vào. Thực ra không cần giá đỡ vì bạn có thể chỉ cần khoan lỗ trên tấm đế và sử dụng một số ốc vít nâng đỡ.
12. Tiếp theo, cắt một miếng polycarbonate ¼" cho phần trên của vỏ. Cắt miếng này cho phù hợp với cấu hình của bạn.
13. Vui lòng đăng sản phẩm bạn đã làm để tôi xem nhé. Nếu tôi có lỗi gì, vui lòng nhắn tin cho tôi. Có rất nhiều thứ cần làm đúng ngay lần đầu. CẢM ƠN

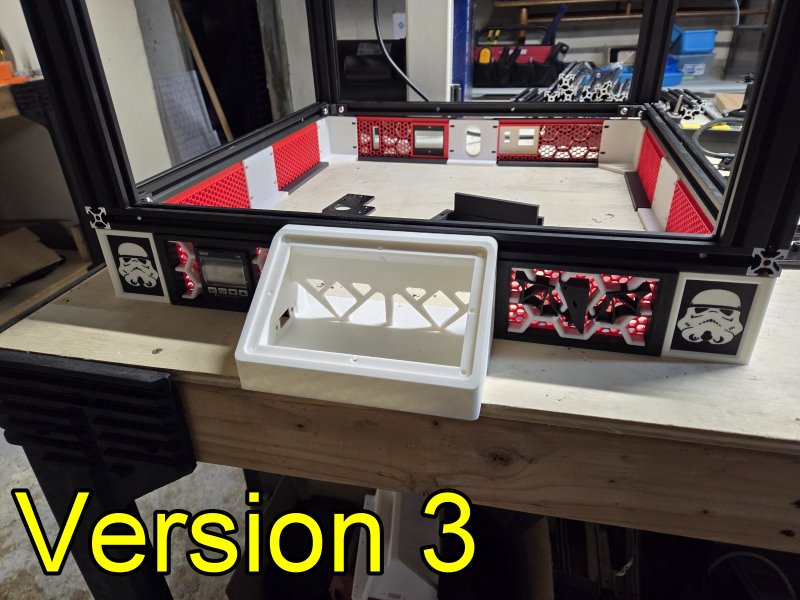

Các bộ phận phiên bản 3 ĐÃ TẢI LÊN! MỘT SỐ giá đỡ màn hình sẽ cần miếng đệm. Bộ phận này được tạo riêng để dễ in hơn.

6/8/2025 Đã thêm… Giá đỡ màn hình - RPi 7in. V1.1

6/8/2025 Đã thêm… E5Plus - Chân vít V3 06082025 Storm Trooper

6/8/2025 Đã thêm… E5Plus - Chân vít V3 06082025

6/8/2025 Đã thêm… Giá đỡ màn hình - RPi 7in. V1.1 06082025

6/14/2025 Đã thêm… Giá đỡ màn hình - BTT HDMI7
