Nhãn cáp đa năng

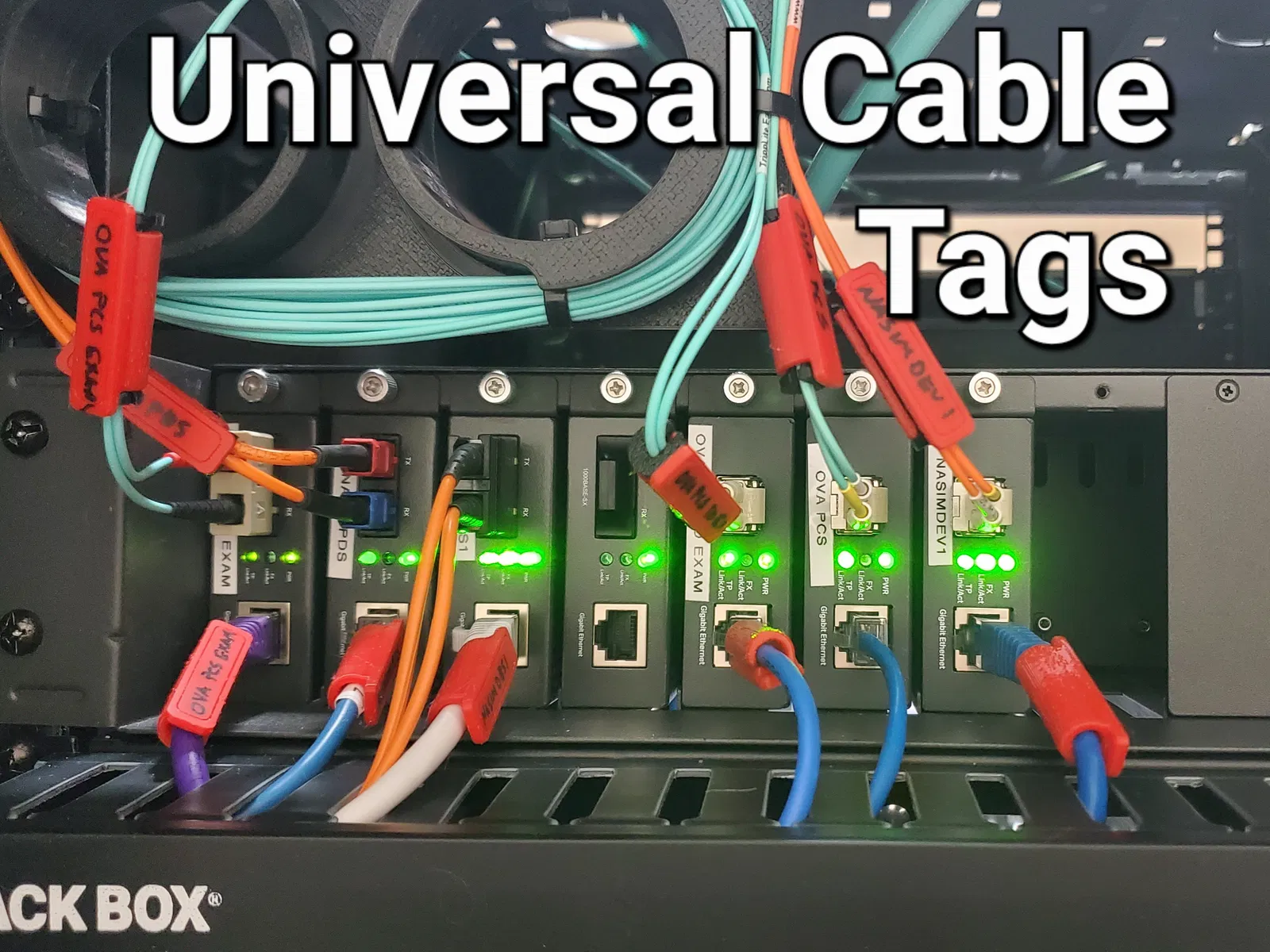

Đây là một hệ thống nhãn quản lý cáp mà tui đã phát triển để sử dụng trong lúc cải tạo một hệ thống mạng chằng chịt, bao gồm nhiều phòng và tín hiệu, đã được nâng cấp chắp vá trong suốt 40 năm qua và còn để lại nhiều cáp cũ không còn sử dụng.

Tui đã thiết kế hệ thống sao cho dễ in, dễ dán nhãn, và có thể gắn vào nhiều loại cáp khác nhau. Bản thân nhãn có thể gắn trực tiếp lên cáp Cat6/6e, Cat5/5e Riser, Cat 5/5e có chống nhiễu, LMR-240, RG-6, RG-8, RG-59, và cáp nguồn có đường kính danh nghĩa khoảng 1/4 inch. Có kèm theo các bộ phận đệm cho cáp quang đôi có vỏ bọc 2mm (thường là multimode 50/125µ và single mode 9/125µ OM3/4), cáp quang đôi có vỏ bọc 3mm (thường là OM1 62.5/125µ), và cáp Cat5 không chống nhiễu hoặc các loại cáp có kích thước tương tự như RG-58.

Tất cả các bộ phận nên được in bằng TPU hoặc vật liệu tương tự có độ đàn hồi.

Tui đề xuất in nhãn úp xuống với chế độ hỗ trợ trên bề mặt PEI mịn, phủ một lớp keo PVA mỏng để tránh dính vào tấm in. Điều này sẽ tạo ra bề mặt tốt nhất để viết hoặc dán nhãn in.

Các bộ phận đệm nên được in theo chiều dọc. Sử dụng tùy chọn "detect thin walls" nếu bạn muốn bộ phận đệm đôi 3mm được đặc, tui cá nhân để tùy chọn này tắt để có thể nhanh chóng nhận diện chúng trong túi đồ. Tui thường in theo lô 32 nhãn hoặc 64 bộ phận đệm và để máy in chạy qua đêm. Tui thấy đây là sự cân bằng tốt giữa số lượng, khoảng cách trên tấm in, thời gian in và rủi ro tối thiểu làm hỏng cả lô.

Sử dụng chúng tùy theo cách bạn thấy phù hợp nhất, tui đang sử dụng chúng với các màu khác nhau để chỉ định không gian đích của cáp và ghi tên tín hiệu lên cáp. Tui cũng đã chỉ định một màu duy nhất (hồng tươi) để nhanh chóng xác định các đường tạm thời.
