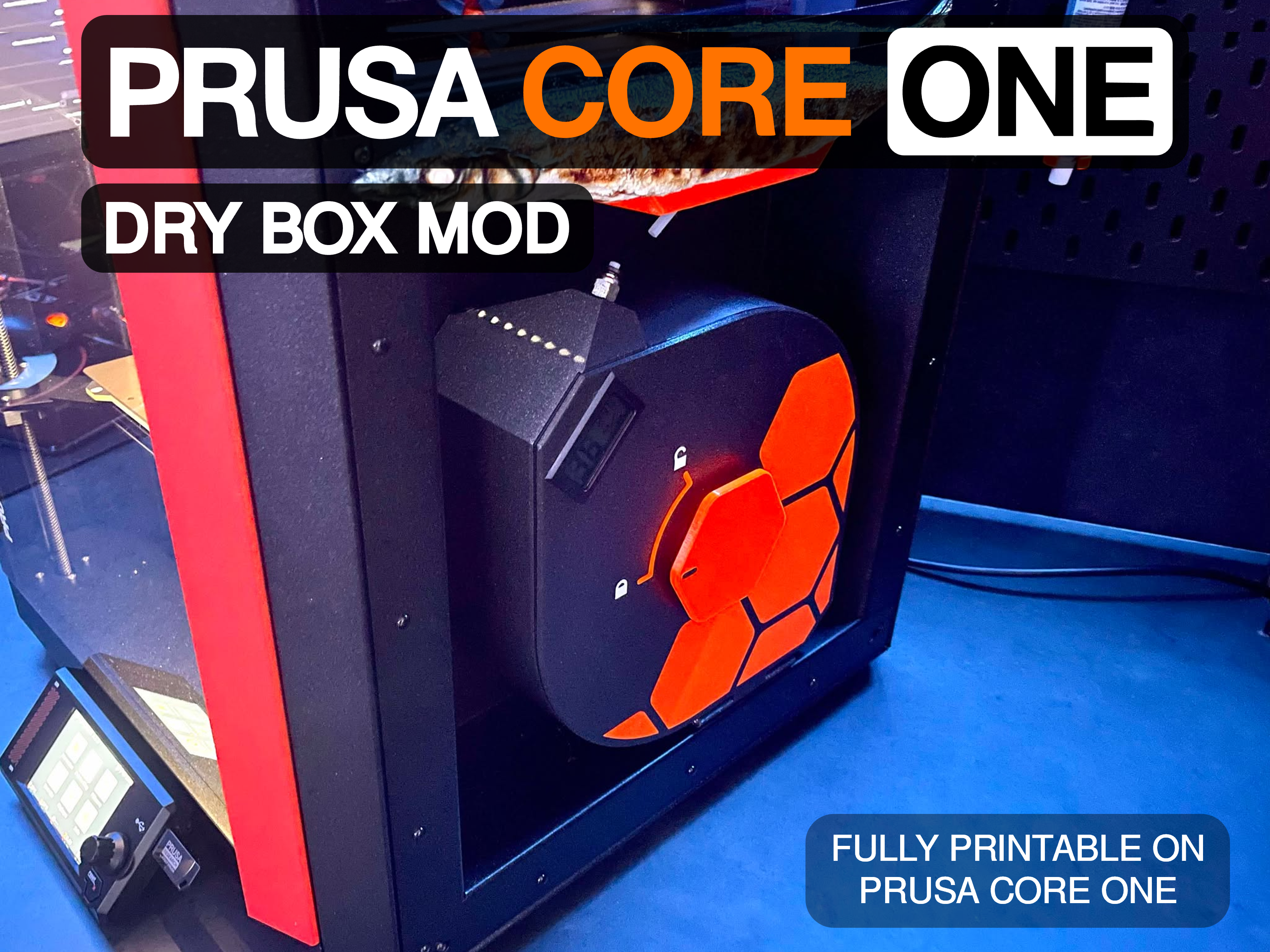

Bản mod Hộp chống ẩm Prusa CORE One (+ và L)

Nhật ký cập nhật ở cuối mô tả

GIỚI THIỆU:

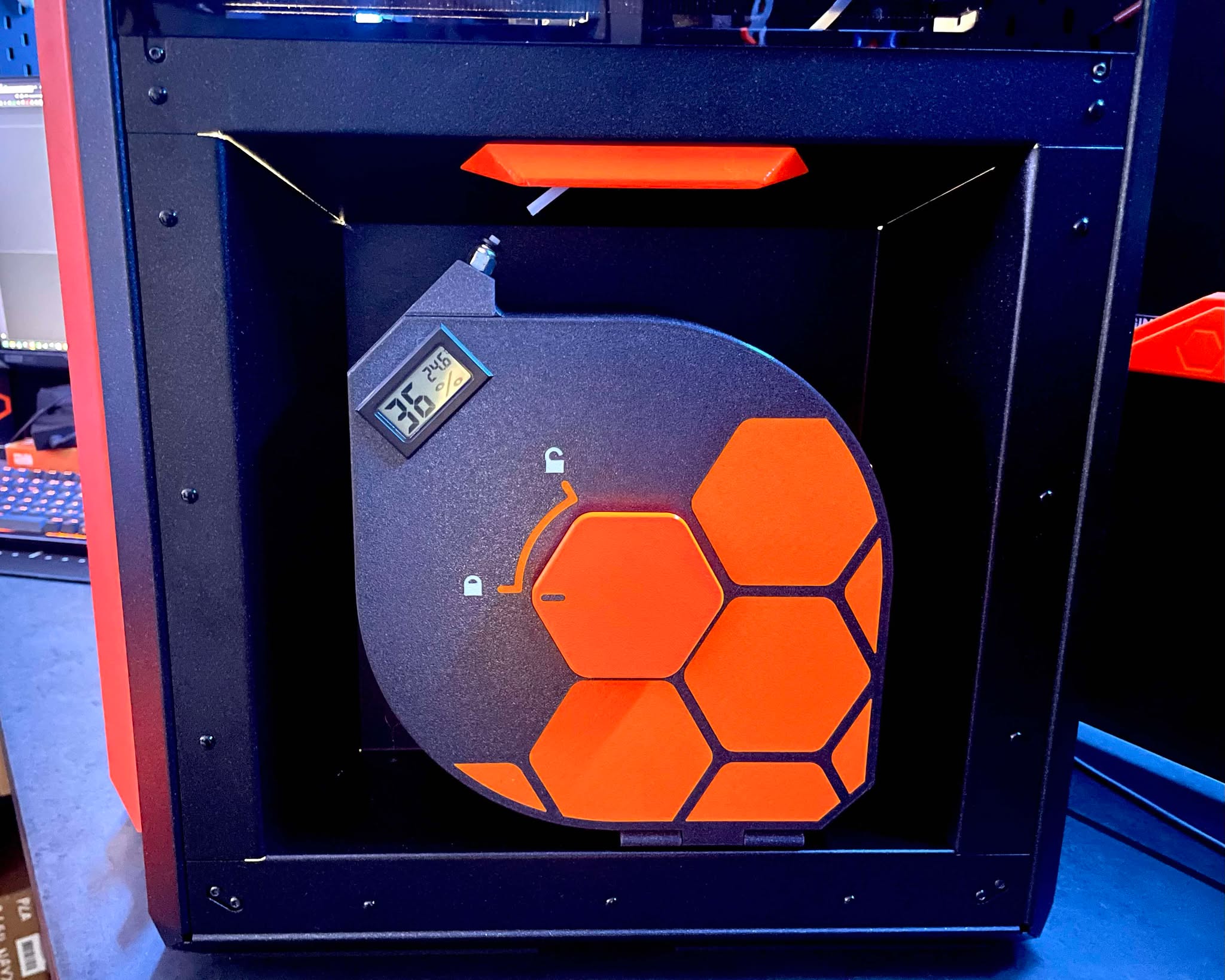

Bản mod này là việc thêm một hộp chống ẩm ở phía bên phải của máy in.

Tôi quyết định tự làm một cái vì muốn nó có thể in được trên khổ in của máy CORE One.

Tôi không thể đảm bảo nó kín khí 100% đâu, nhưng tôi đã cố gắng làm nó kín nhất có thể.

CÁC LỰA CHỌN:

Tôi cung cấp hai lựa chọn được lưu trữ trong hai thư mục khác nhau:

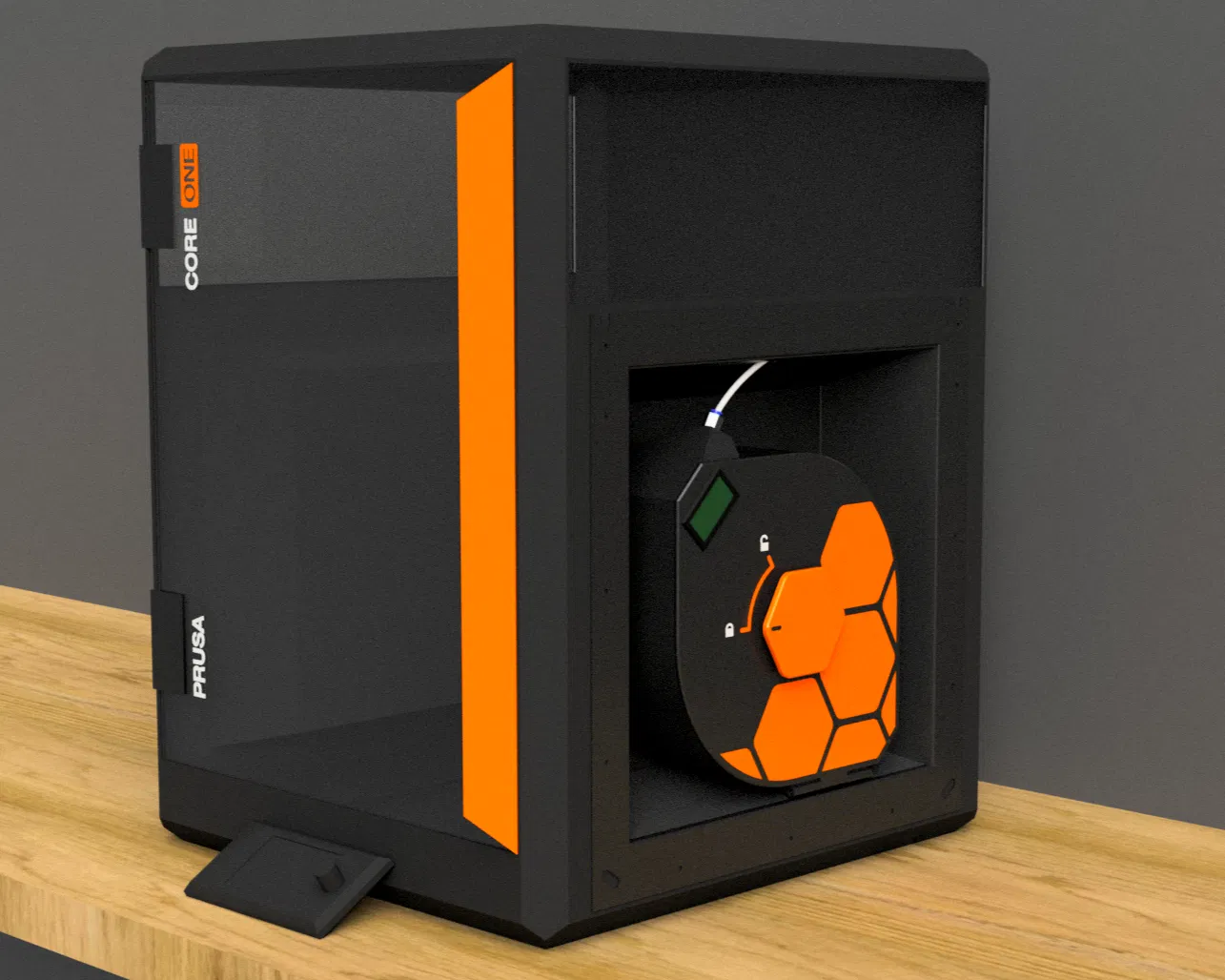

1. Hộp chống ẩm tiêu chuẩn sẽ vừa vặn hoàn hảo với CORE One và nằm phẳng với cạnh máy in. Loại này có thể chứa cuộn sợi rộng tới 7cm (ví dụ: Prusament).
2. Hộp chống ẩm lớn hơn sẽ hơi nhô ra khỏi máy in nhưng có thể chứa các cuộn sợi lớn hơn như Sunlu (rộng 8cm).

Trong số các tệp của mỗi thư mục, tôi đã bao gồm 2 tùy chọn cho hộp chống ẩm:

• Một cái có lỗ cho bộ chuyển đổi PTFE
• Một cái không có lỗ này để bạn luồn dây tóc qua.

Tôi đã bao gồm cho nắp (cửa) và tay cầm hai tệp:

• STL cho các bộ phận một màu
• Tệp STEP cho các bộ phận đa màu trong trường hợp bạn có thể in đa màu

PHẦN CỨNG cần thiết:

Cho bản mod này bạn sẽ cần:

• 4 vít M3x20mm để gắn hộp chống ẩm vào các lỗ giữ cuộn sợi ban đầu
• 2 vít M3x35mm cho bản lề của hộp chống ẩm
• 1 máy đo độ ẩm hình chữ nhật như cái này
• Bộ chuyển đổi PTFE PC4-M10 (tùy chọn): như cái này

NỘI DUNG CẦN IN:

Đây là các bộ phận bạn sẽ phải in:

• Phần thân chính của hộp chống ẩm (xem ở trên để biết các tùy chọn)
• Nắp hộp (một màu hoặc đa màu)
• Gioăng nắp
• Tay cầm (một màu hoặc đa màu)
• Gioăng tay cầm
• Khóa tay cầm
• 3 bộ chuyển đổi cho cuộn sợi với đường kính trong khác nhau (50mm, 55mm và 60mm) để giữ cuộn sợi ở vị trí trung tâm nhất có thể trong hộp chống ẩm
• Giỏ đựng chất hút ẩm
• Nắp giỏ đựng chất hút ẩm
• Nút bịt lỗ cho máy đo độ ẩm để đóng lỗ nếu bạn không có máy đo

IN ẤN và CHẤT LIỆU FILAMENT:

Tôi khuyên bạn nên in các gioăng bằng filament TPU mềm nhất có thể.

Ngoài ra, bạn có thể chọn bất kỳ loại filament nào bạn muốn!

LẮP RÁP

Đây là các bước để lắp ráp bản mod. Mặc dù không có gì phức tạp, tôi vẫn muốn mô tả chi tiết từng bước để giải thích một số điểm.

Tay cầm:

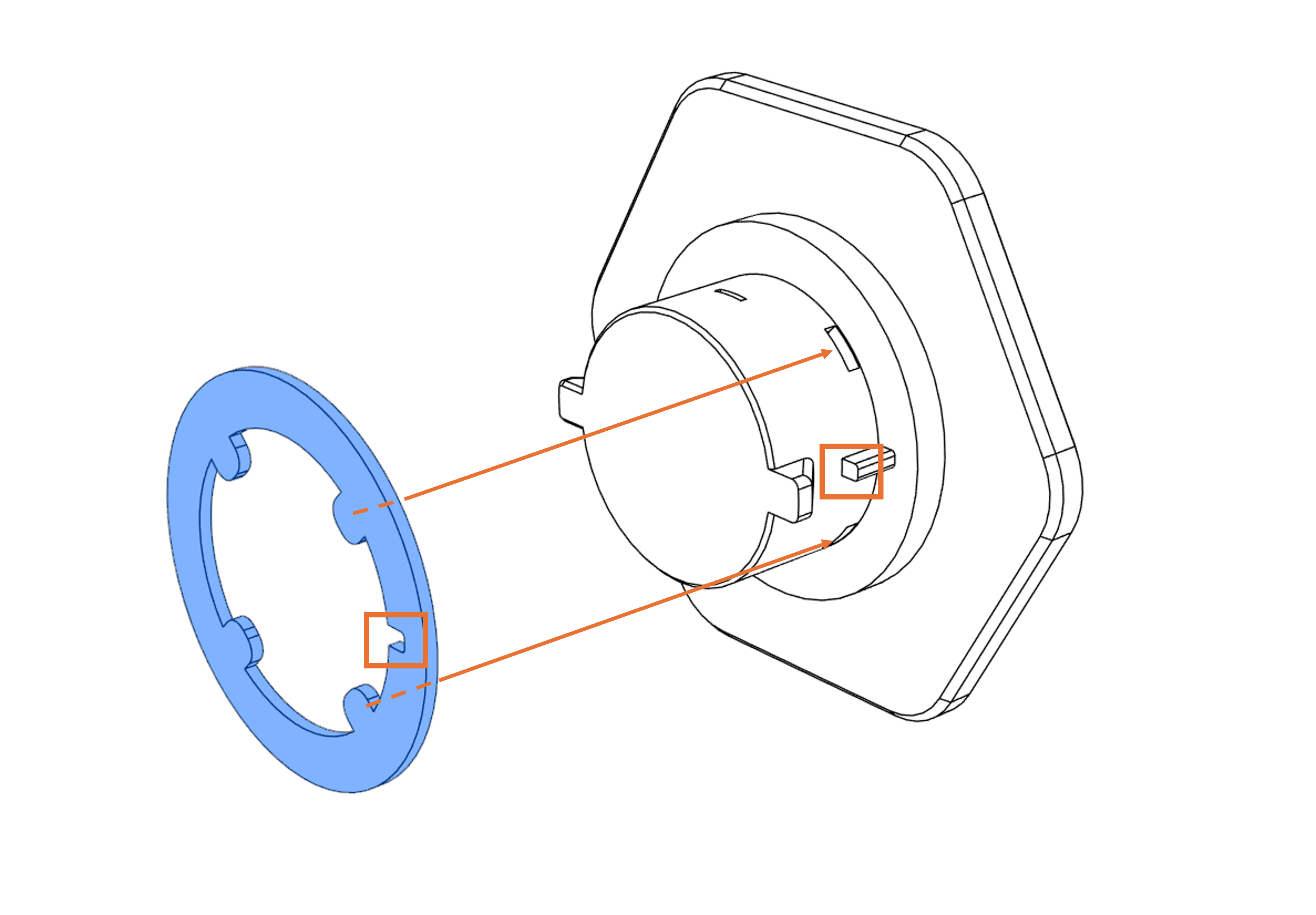

Gắn gioăng lên tay cầm. Đảm bảo nó khớp chặt và kiểm tra hướng như hình:

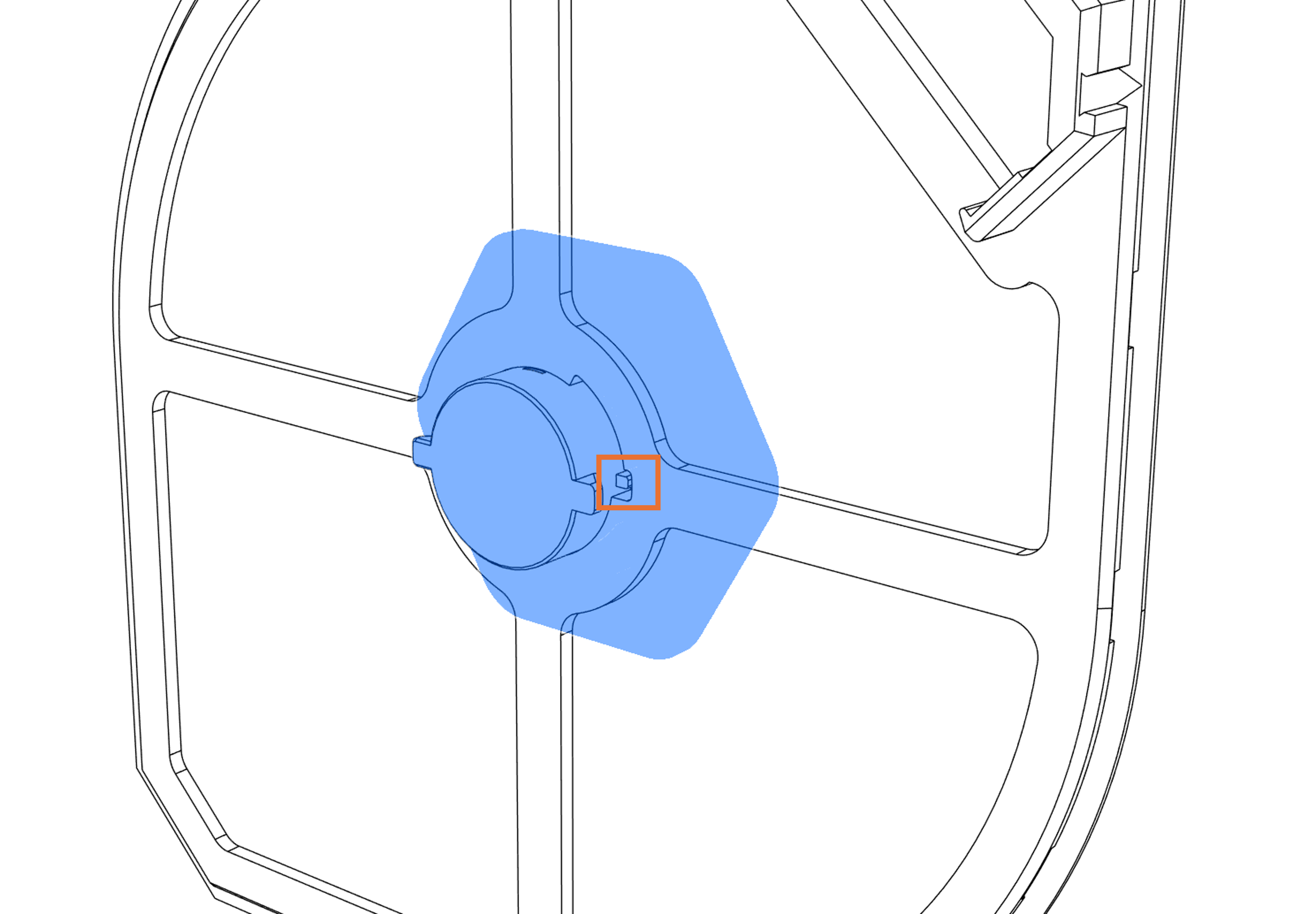

Đặt tay cầm lên cửa (cũng đảm bảo đúng hướng):

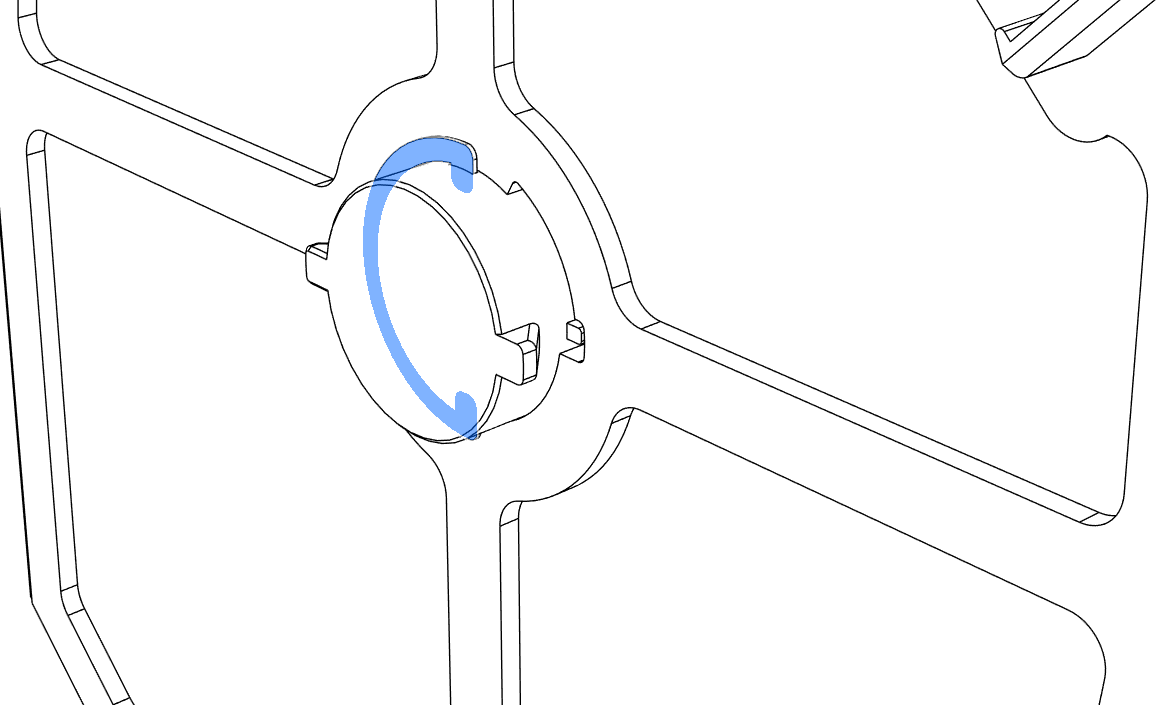

Gắn khóa tay cầm vào các lỗ:

Khóa lẽ ra phải khớp hoàn hảo, nhưng nếu gặp khó khăn, bạn có thể in lại gioăng tay cầm với độ dày giảm 0.2mm.

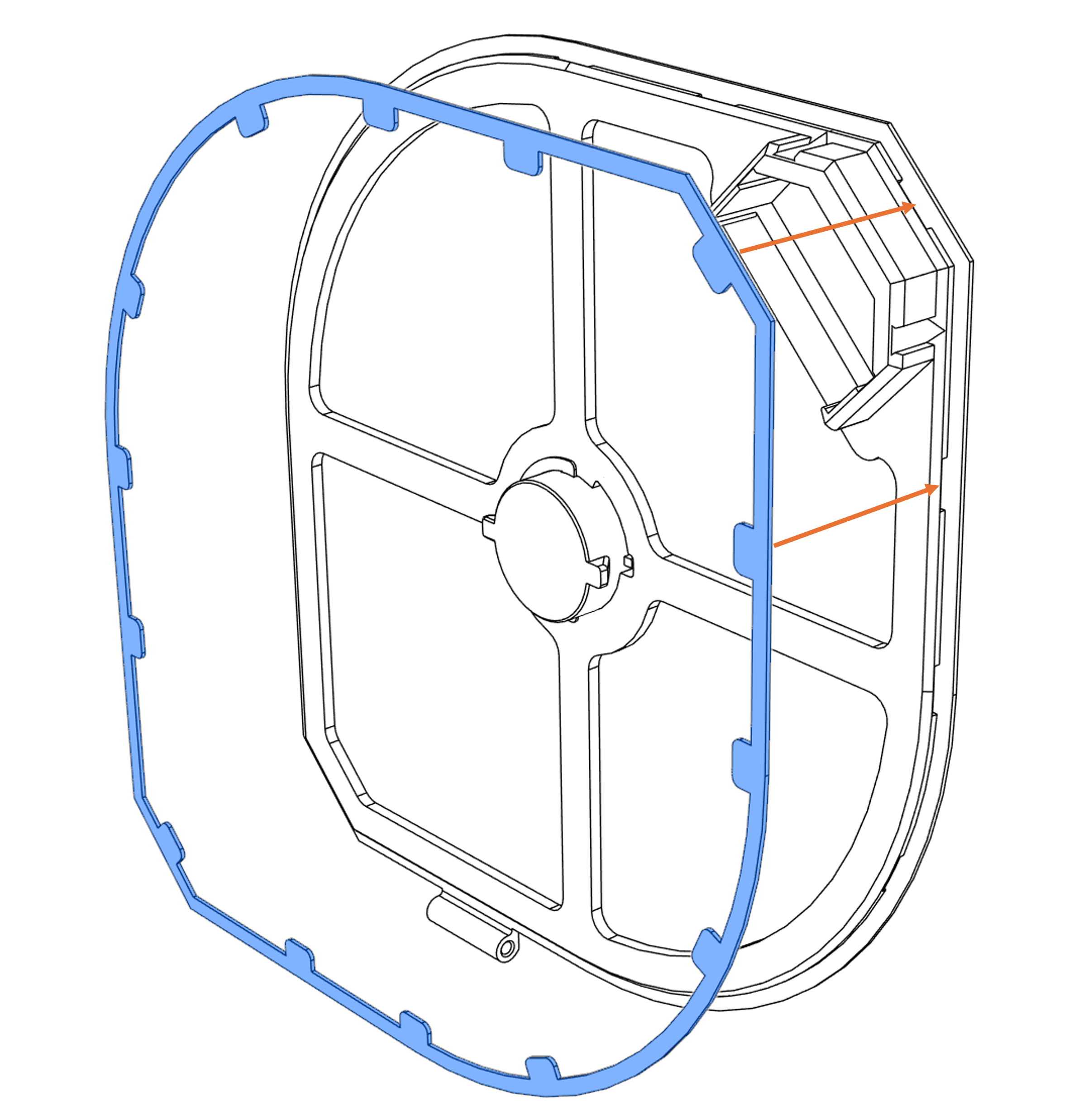

Gioăng nắp/cửa:

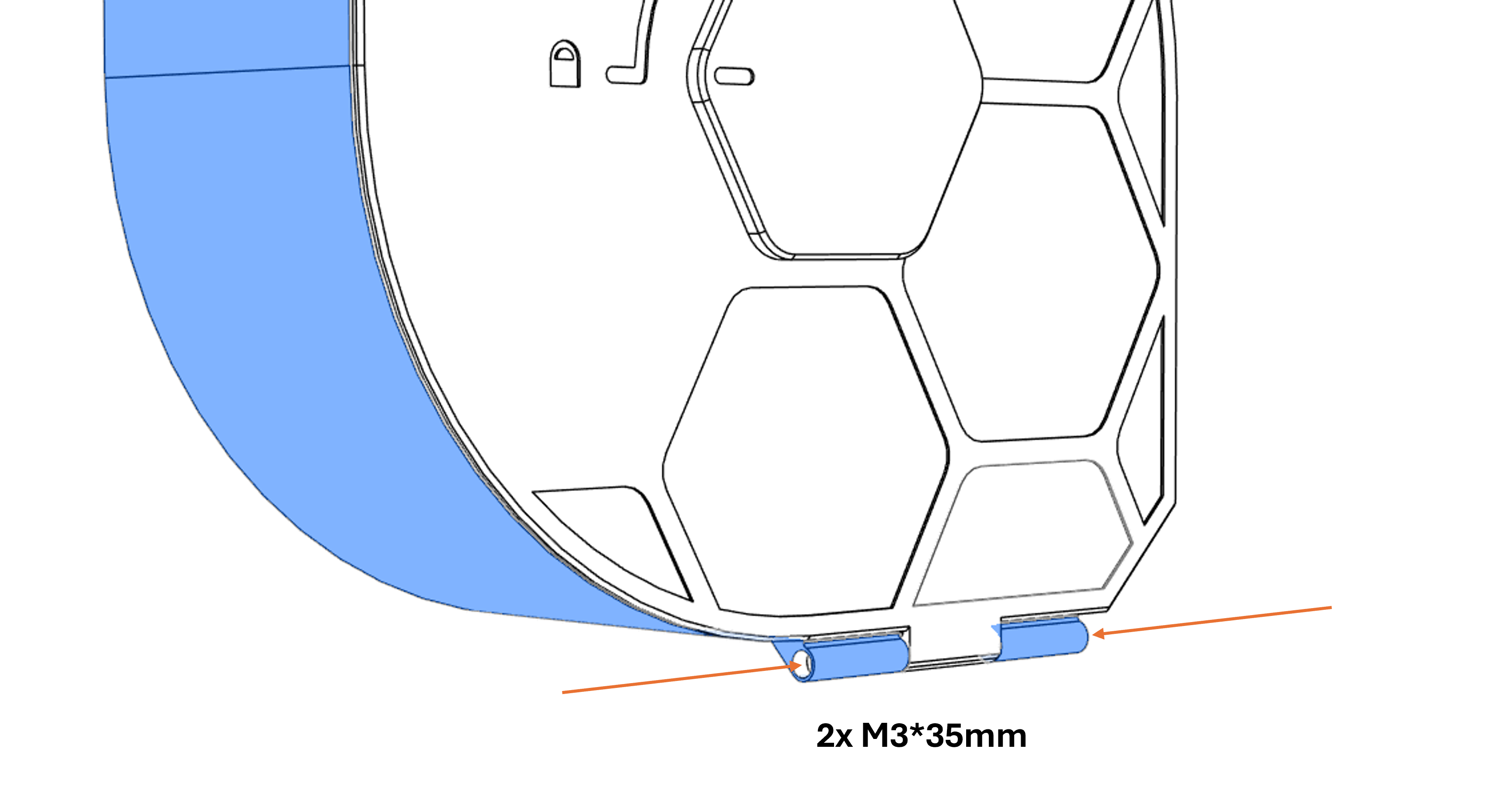

Nắp/cửa trên hộp chống ẩm:

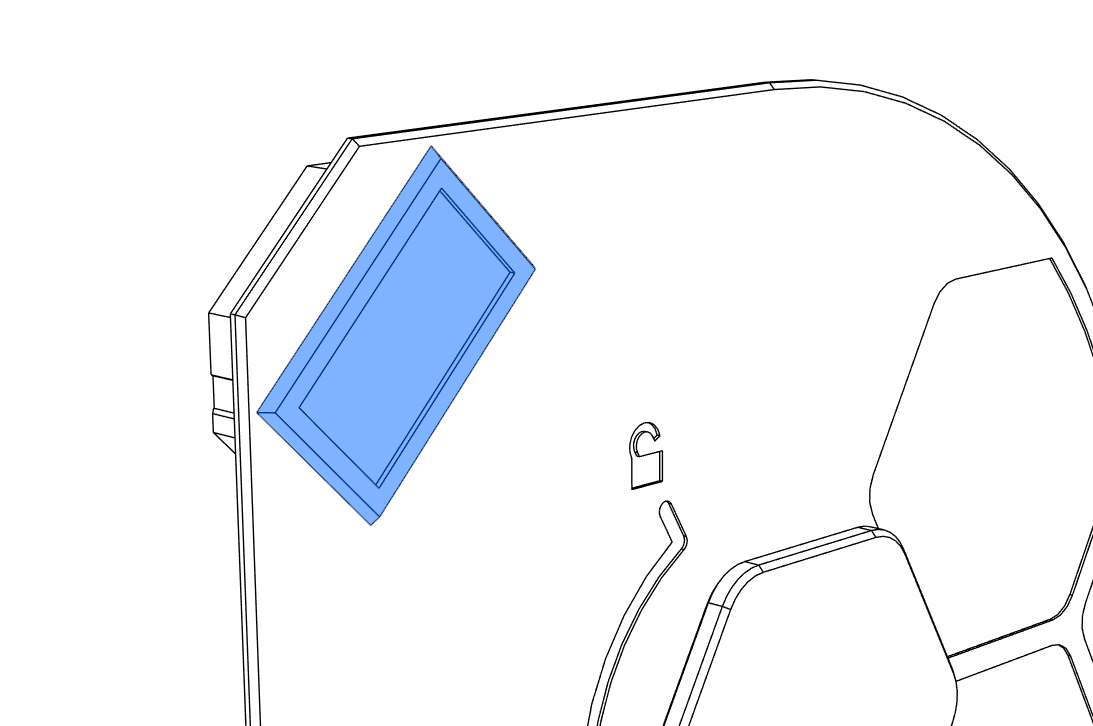

Máy đo độ ẩm:

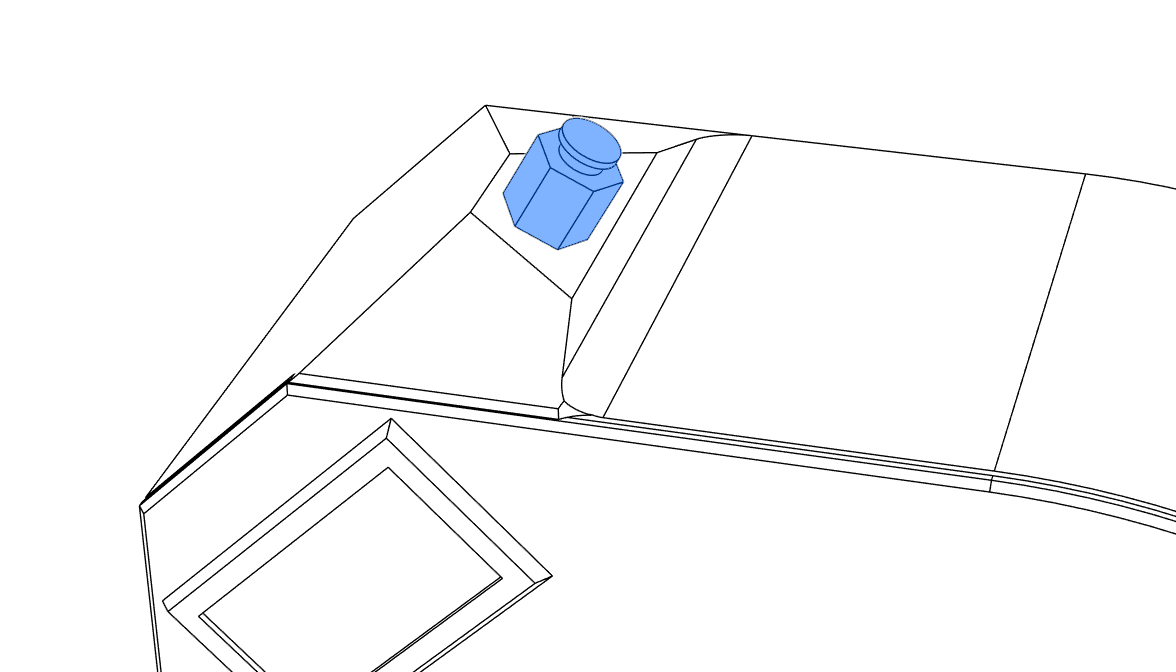

Bộ chuyển đổi PTFE (PC4-M10):

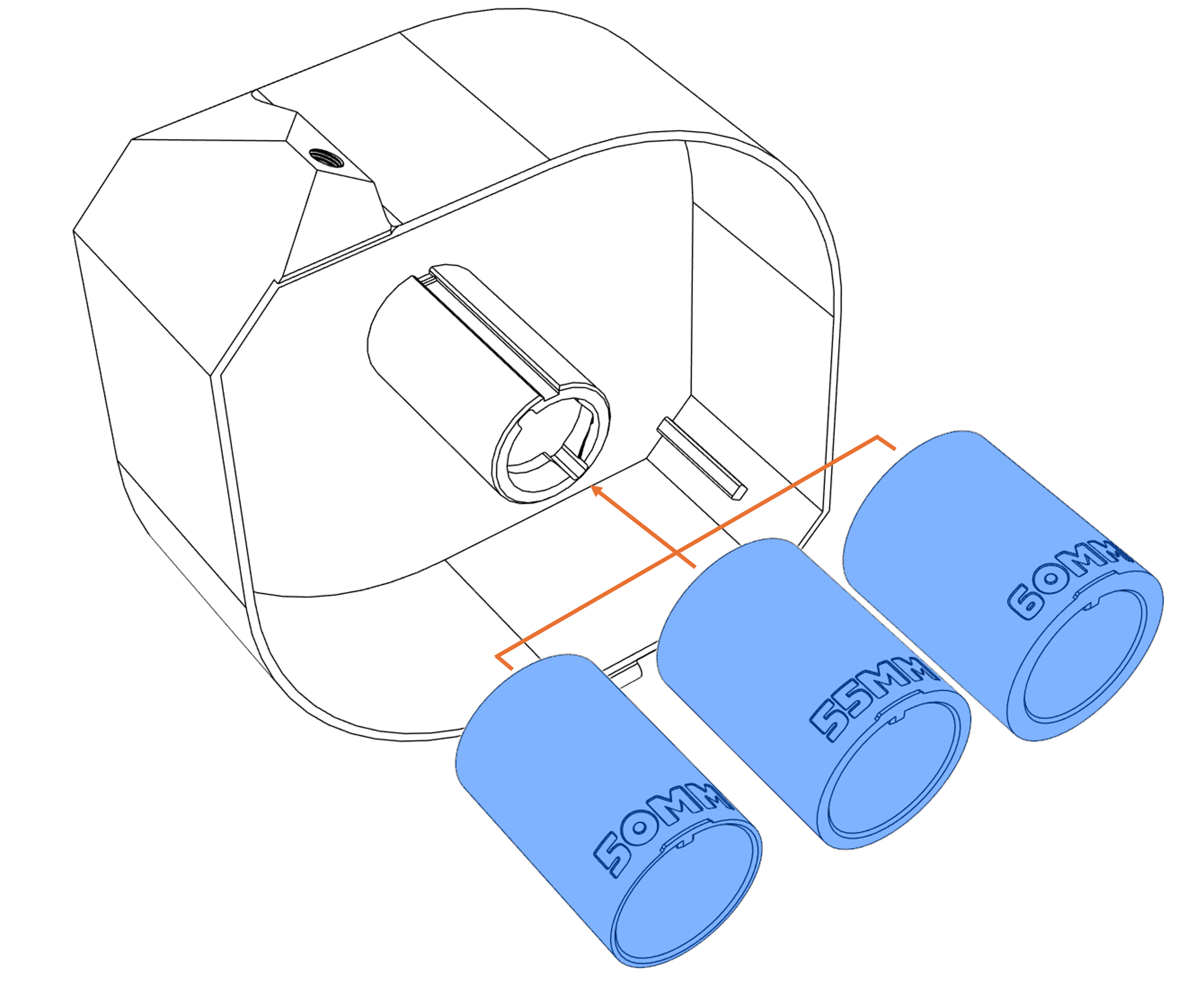

Chèn cuộn sợi:

Bạn có thể chọn giữa 3 bộ chèn để phù hợp với các cuộn sợi yêu thích của bạn tùy thuộc vào đường kính bên trong của chúng

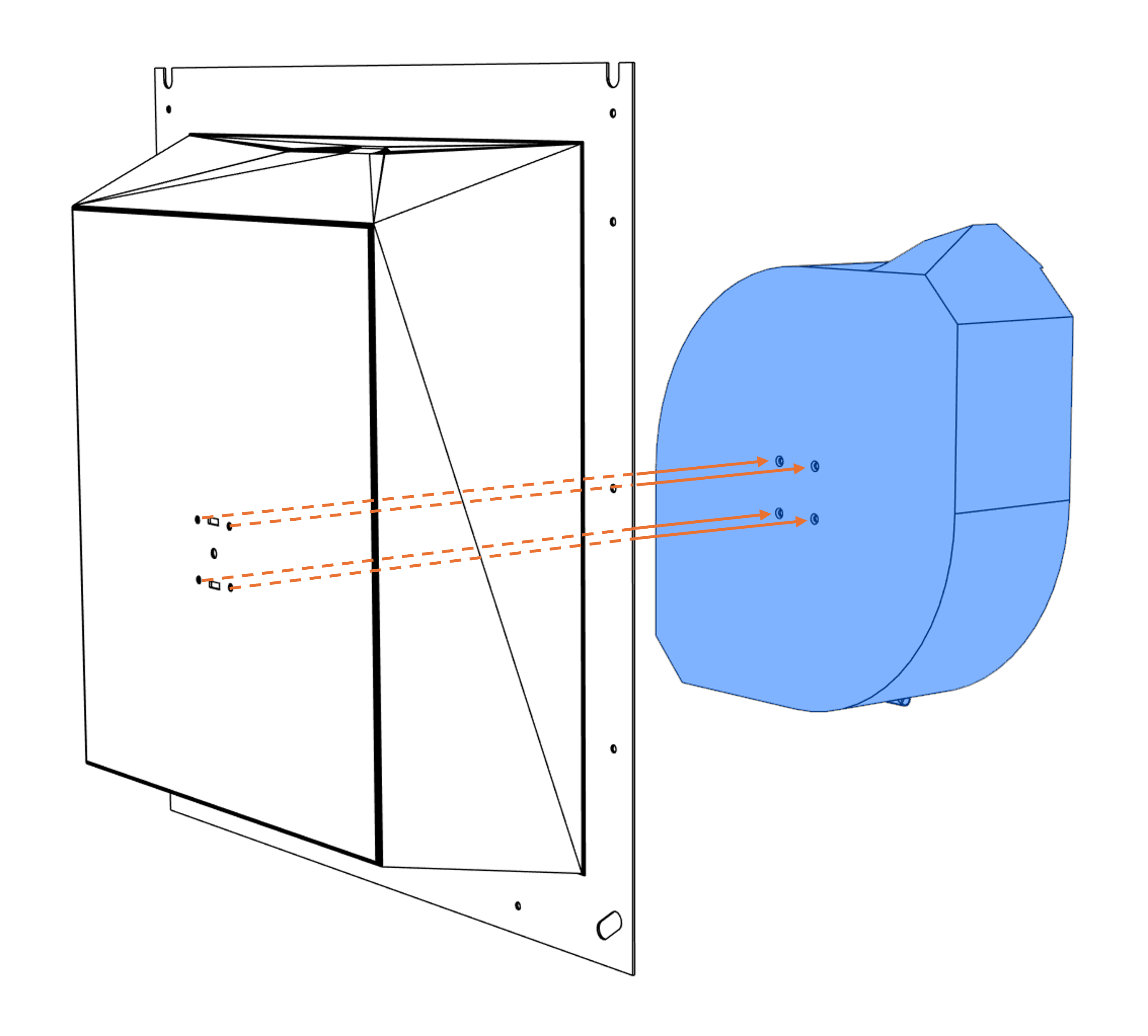

Gắn vào máy in:

Cố định hộp chống ẩm vào máy in bằng 4 vít M3x20mm thay cho chỗ giữ cuộn sợi.

CẬP NHẬT:

26/02/2025:

• Thay đổi nắp và gioăng của nó để dễ lắp hơn ngay cả khi nắp đã được lắp.
• Thêm phiên bản tổ ong cho nắp một màu

GÓP Ý:

Tôi hy vọng bạn sẽ thích nó, đừng ngần ngại cho tôi phản hồi hoặc hỏi bất cứ điều gì! :)

Chúc bạn in vui vẻ!

_Nếu bạn muốn ủng hộ tôi, đừng ngần ngại thích và tải xuống các tệp để tôi có thể kiếm được một ít prusameters. :)

Nếu bạn thực sự muốn ủng hộ tôi, bạn có thể tip cho tôi TẠI ĐÂY._
