Đế đỡ QIDI Box cho AMS 2 Pro Saver / Snag Cutter

🔄 Cập nhật – Phiên bản 2 (Thiết kế gắn kết cải tiến)

Phiên bản V2 mới của đế đỡ này có hệ thống gắn kết được thiết kế lại hoàn toàn.

Không giống như V1, đế đỡ này không còn bị kẹp sâu vào khe hở giữa thành vỏ và nắp cổng nạp sợi filament, điều này trong một số trường hợp đã gây ra sự cố khi rút sợi filament.

✅ Có gì mới trong V2:

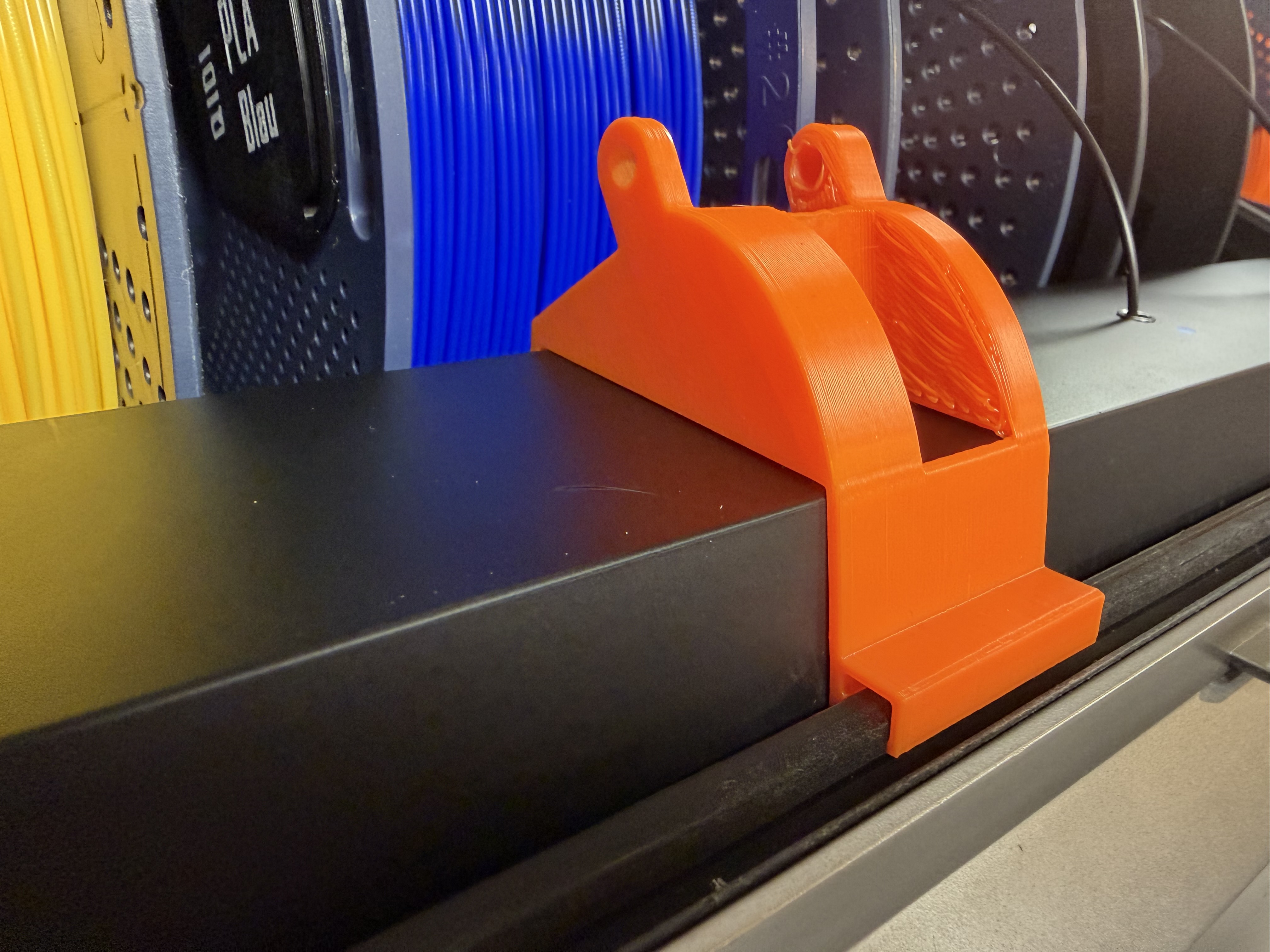

Đế đỡ giờ đây được kẹp lên mép cao su bịt kín của nắp hộp Sau đó nó được gài từ phía sau qua nắp cổng nạp sợi filament

Phiên bản này giữ chắc hơn V1 Không có áp lực nào tác động lên nắp cổng nạp sợi filament Không còn ảnh hưởng đến việc rút sợi filament

🛠 Lắp đặt V2:

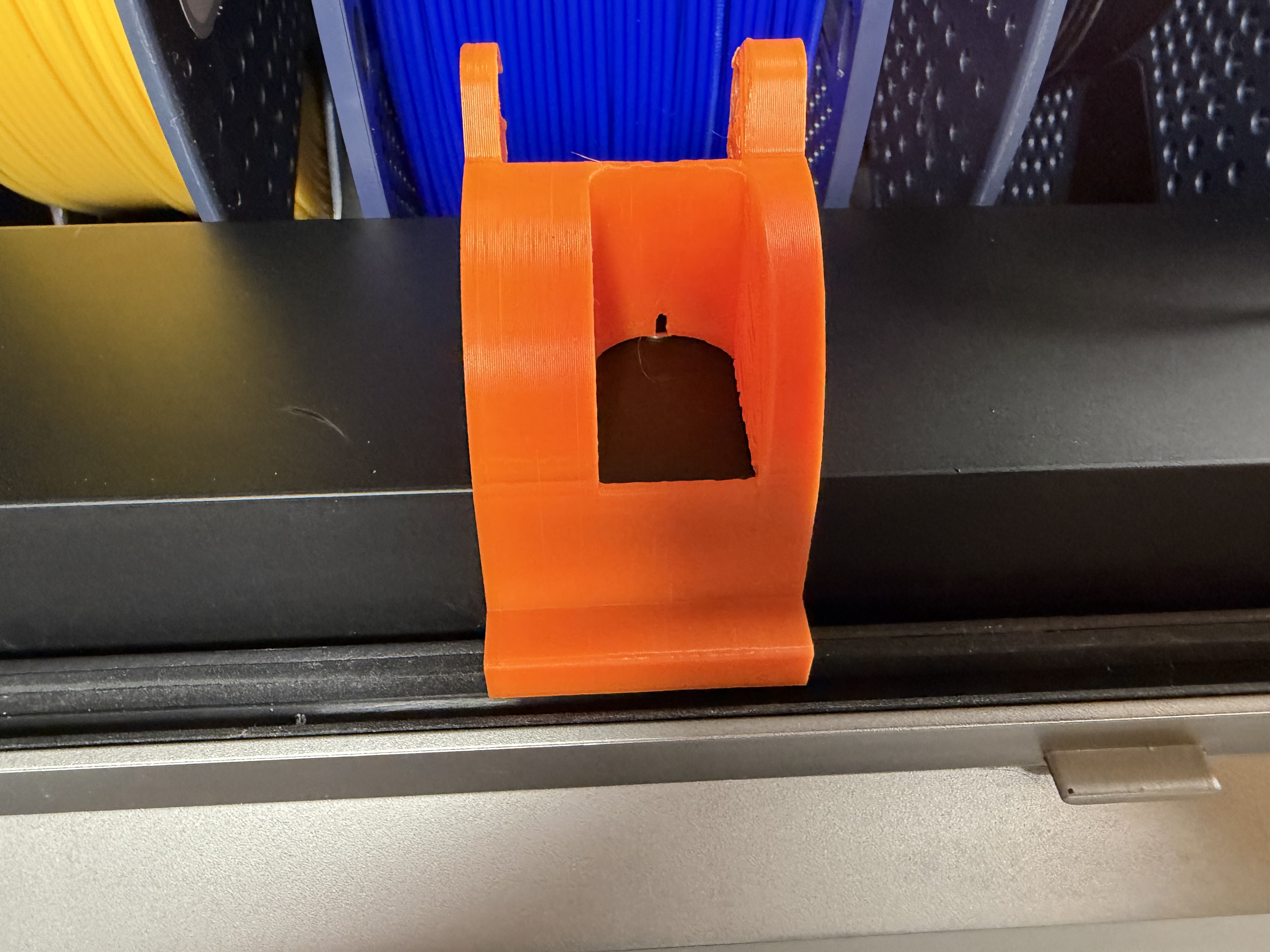

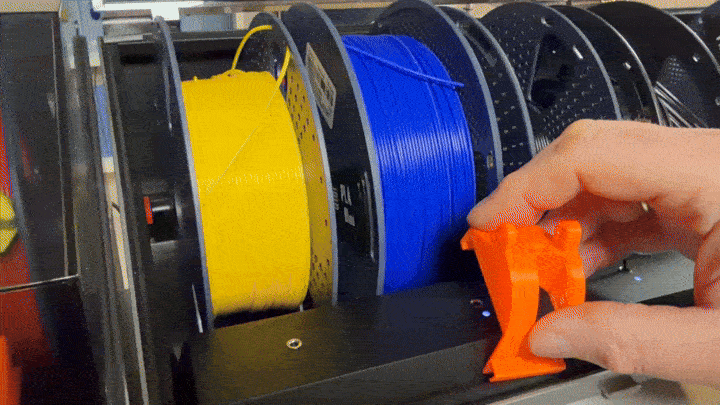

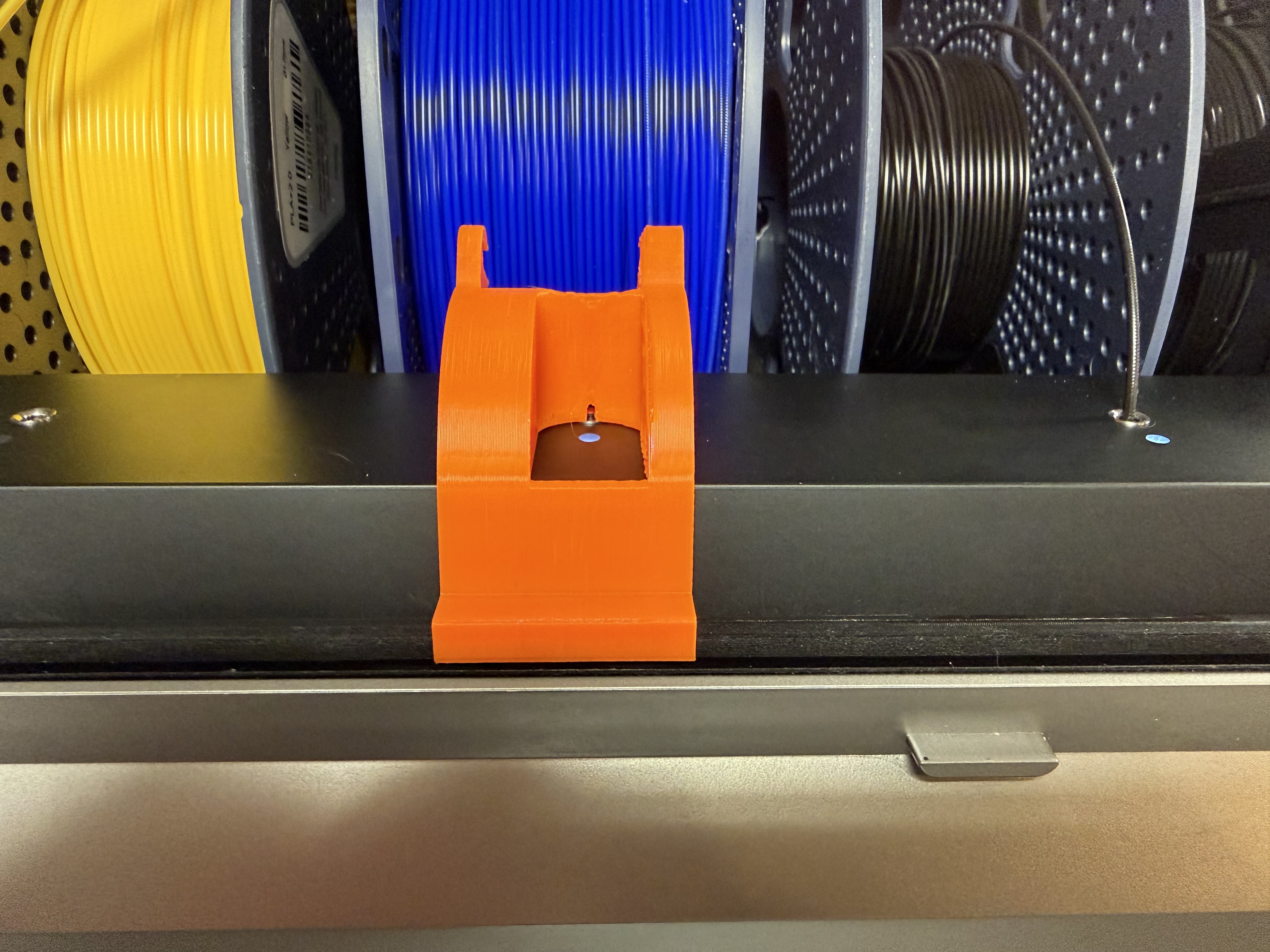

Đầu tiên, ấn đế đỡ với phần U-profile lên mép cao su bịt kín Căn chỉnh nó vào giữa lỗ cổng nạp sợi filament Sau đó gài nó lên cạnh sau của nắp cổng nạp sợi filament với một lực ấn mạnh Tiếp theo, ấn toàn bộ phần trước xuống mép cao su Cuối cùng, gắn Bộ cắt Snag Cutter

Việc lắp đặt hoàn toàn không cần dụng cụ và rất chắc chắn.

Xem thêm video này:

📦 Mô tả Dự án

Mô hình này là đế đỡ tùy chỉnh do tôi tự thiết kế, cho phép sử dụng hệ thống AMS 2 Pro Saver / Snag Cutter tuyệt vời từ Hexavalent bên trong QIDI Box (tương đương AMS của Bambu Lab của QIDI). Hình dạng của đế đỡ này được tạo ra hoàn toàn từ đầu và chỉ vừa độc quyền với QIDI Box.

Để hệ thống hoạt động đầy đủ, bạn vẫn cần các bộ phận còn lại từ thiết kế gốc, bao gồm tất cả các hướng dẫn chức năng. Bạn có thể tìm thấy mô hình gốc tại đây: https://makerworld.com/en/models/1286770-ams-2-pro-saver-snag-cutter-v1-0#profileId-1316062

Các video được cung cấp trong thiết kế gốc của Hexavalent giải thích rất tốt về việc lắp ráp và toàn bộ cơ chế hoạt động. 👉 Hãy đảm bảo xem kỹ chúng, đặc biệt nếu đây là lần đầu tiên bạn lắp đặt hệ thống.

Các bộ phận gốc cần thiết cho một Hộp

Từ mô hình gốc của Hexavalent, bạn sẽ cần:

4 x Vị trí cuộn dây 2 & 4 Thanh trượt và Tùy chọn cánh tay, V1.0.1 (Vị trí cuộn dây 1 & 3 không cần thiết cho QIDI Box) Không cần đế đỡ / giá đỡ, Không cần nút nhấn (Đối với tôi, các bộ phận từ Plate 1 là đủ.)

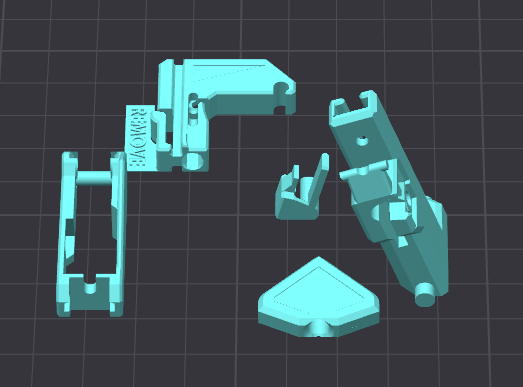

Chỉ cần các bộ phận này:

Thêm vào đó, bạn sẽ cần:

4 x Dao cắt sợi filament thay thế chính hãng Bambu Lab (https://store.bambulab.com/products/replacement-filament-cutter) 4 x Ống PETG dài 75mm đường kính ngoài 4mm (còn lại từ vật liệu lắp đặt QIDI Box) 4 x Ống PETG dài 5mm đường kính ngoài 4mm (còn lại từ vật liệu lắp đặt QIDI Box)

Ghi chú Lắp đặt

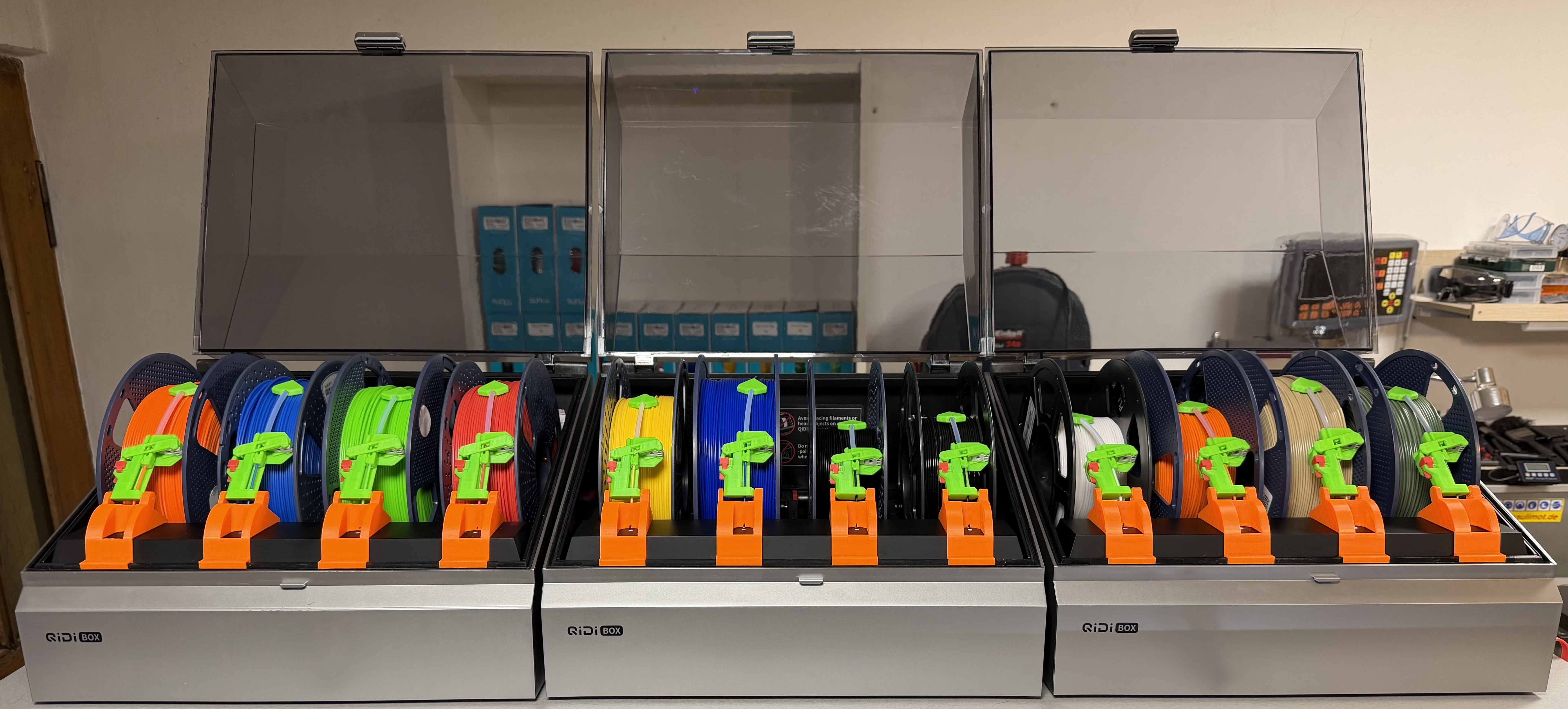

Trong ảnh và video đi kèm ở đây, bạn có thể thấy:

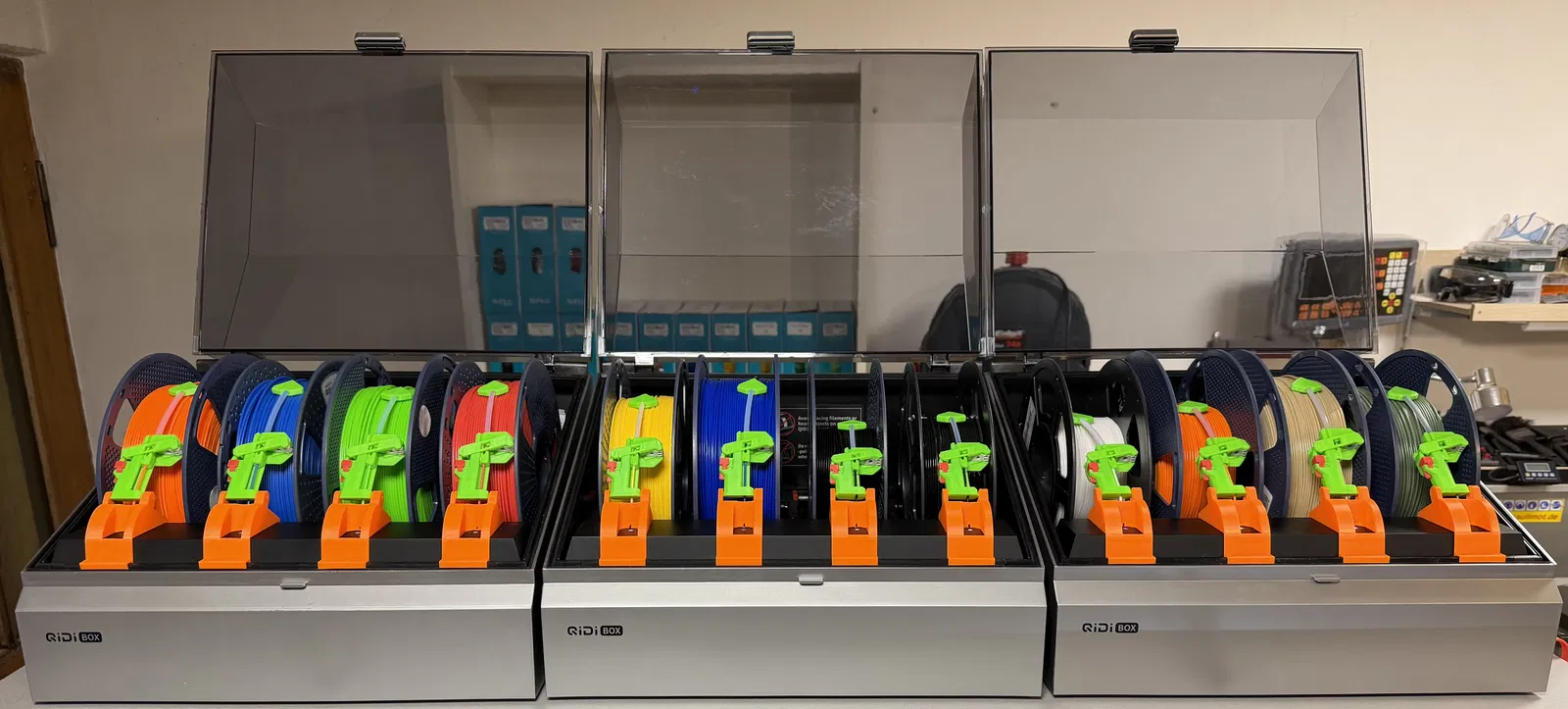

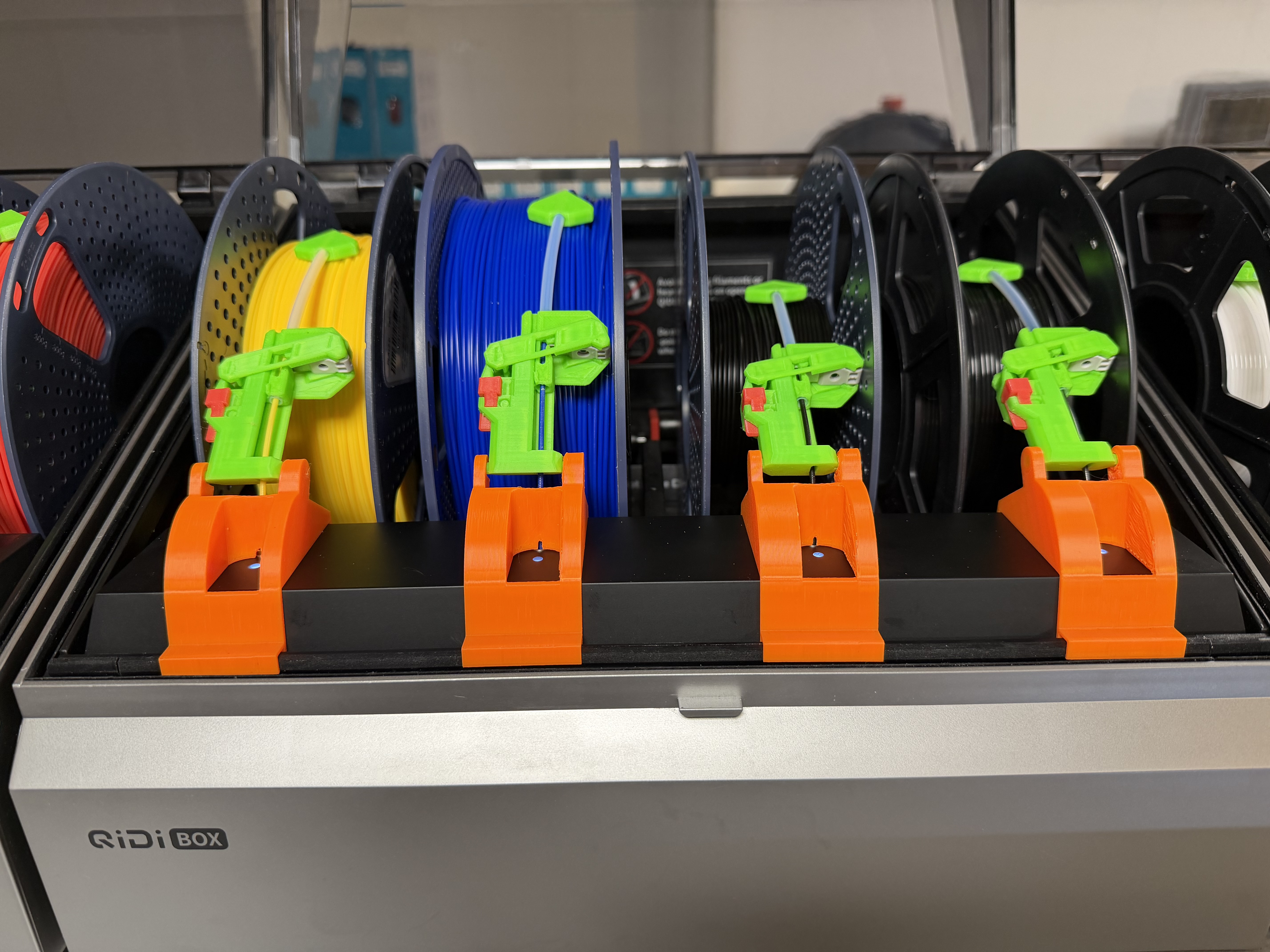

• cách đế đỡ được lắp đặt bên trong QIDI Box,

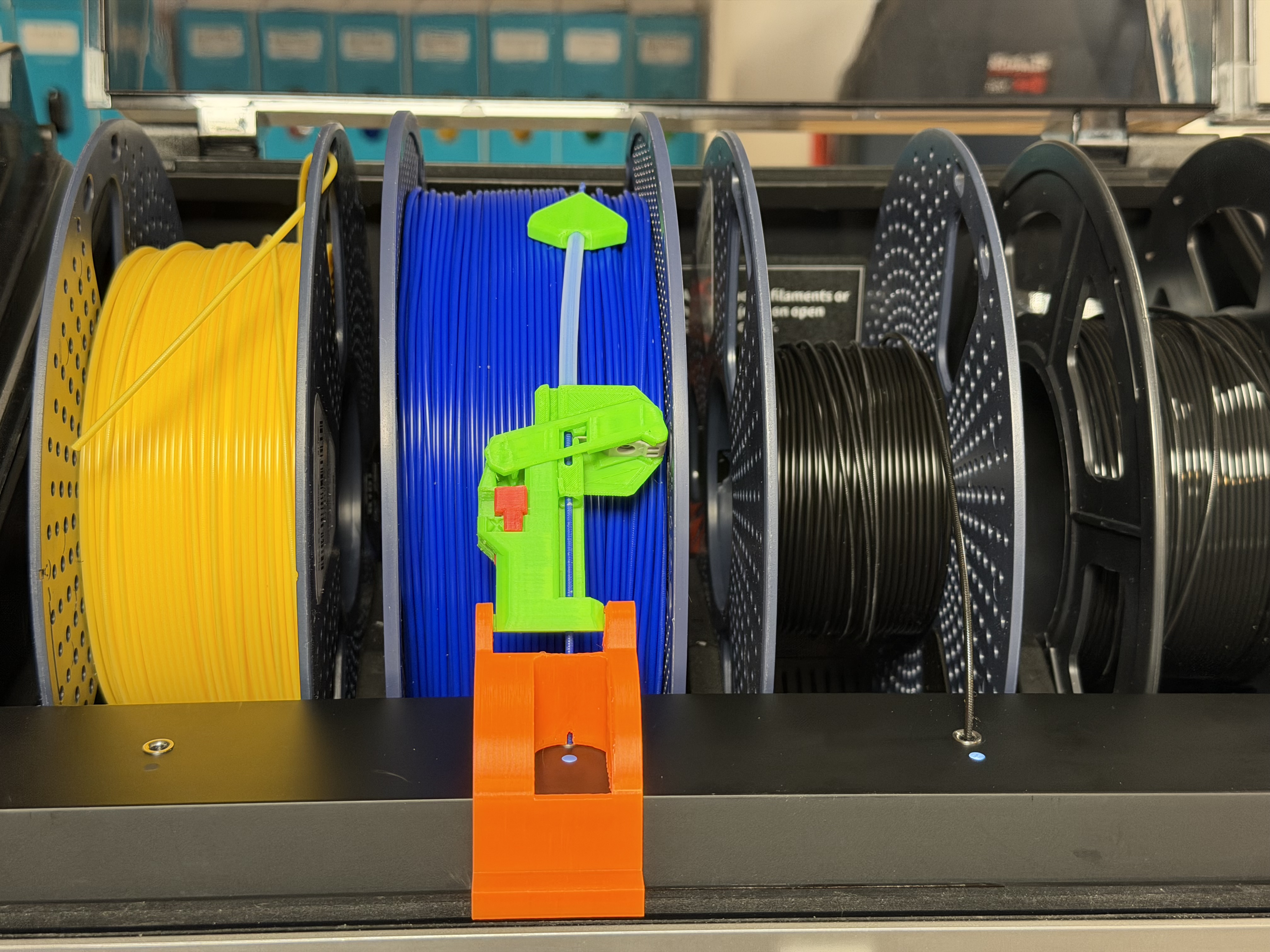

• cách cánh tay gài vào vị trí,
• và cách cơ chế di chuyển theo đường đi của sợi filament.

Một chi tiết rất quan trọng trong quá trình sử dụng: Để ngăn chặn việc cắt sợi filament ngoài ý muốn khi nạp sợi filament, hãy luôn di chuyển thanh trượt sang phải để vô hiệu hóa chức năng cắt. Sau khi nạp sợi filament xong, nhớ di chuyển thanh trượt trở lại bên trái để kích hoạt lại chức năng cắt.

Ghi công

Nhà thiết kế gốc: Hexavalent Tác phẩm của anh ấy thực sự xuất sắc, và nếu không có thiết kế thông minh của anh ấy, sự điều chỉnh này đã không thể tồn tại. 👉 Hãy ủng hộ anh ấy bằng cách đánh giá và bình luận về mô hình gốc của anh ấy khi tải xuống các thành phần cần thiết.

Khuyến nghị In ấn

Chất liệu: PETG, ASA, ABS, hoặc bất kỳ filament chịu nhiệt nào (QIDI Box nóng lên trong quá trình sấy sợi filament, vì vậy không khuyến khích dùng PLA.)

Giá đỡ: Cần thiết Một số khu vực của đế đỡ có phần nhô ra và cần giá đỡ.

Các tệp đính kèm

Tệp STL của đế đỡ Tệp 3MF với cài đặt cấu hình sẵn sàng để in cho QIDI Plus 4
