Đầu Nối PTFE

Tác giả lengl_3428472

Lượt tải: 6
Lượt thích: 1
Lượt coi: 115
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 2,1 MB· 2,1 MB

File 3 2,1 MB

PTFE_connector_printer_side_1766193181.stlSTL · 808,7 KB
PTFE_connector_Spool_side_1766193182.stlSTL · 488,4 KB
PTFE_connector_magnetic_holder_1766193182.stlSTL · 824,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #169661
Danh mục: Máy In 3D
Ngày đăng: 20/12/2025
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: ptfe
ptfetube
ptfecoupler
ptfeconnector

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

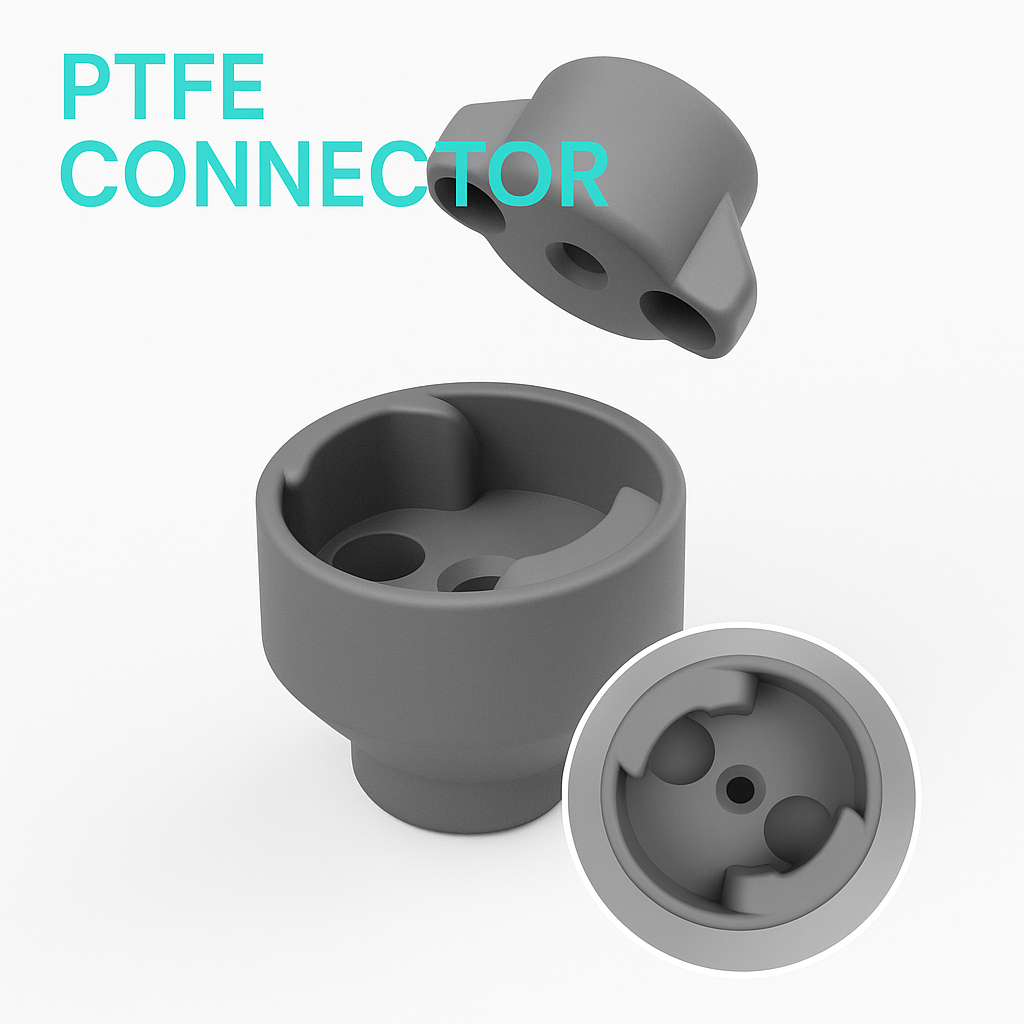

Đây là một đầu nối nam châm xoắn và khóa, được thiết kế để nối hai ống PTFE và giúp việc chuyển đổi sợi nhựa diễn ra nhanh chóng và đáng tin cậy.

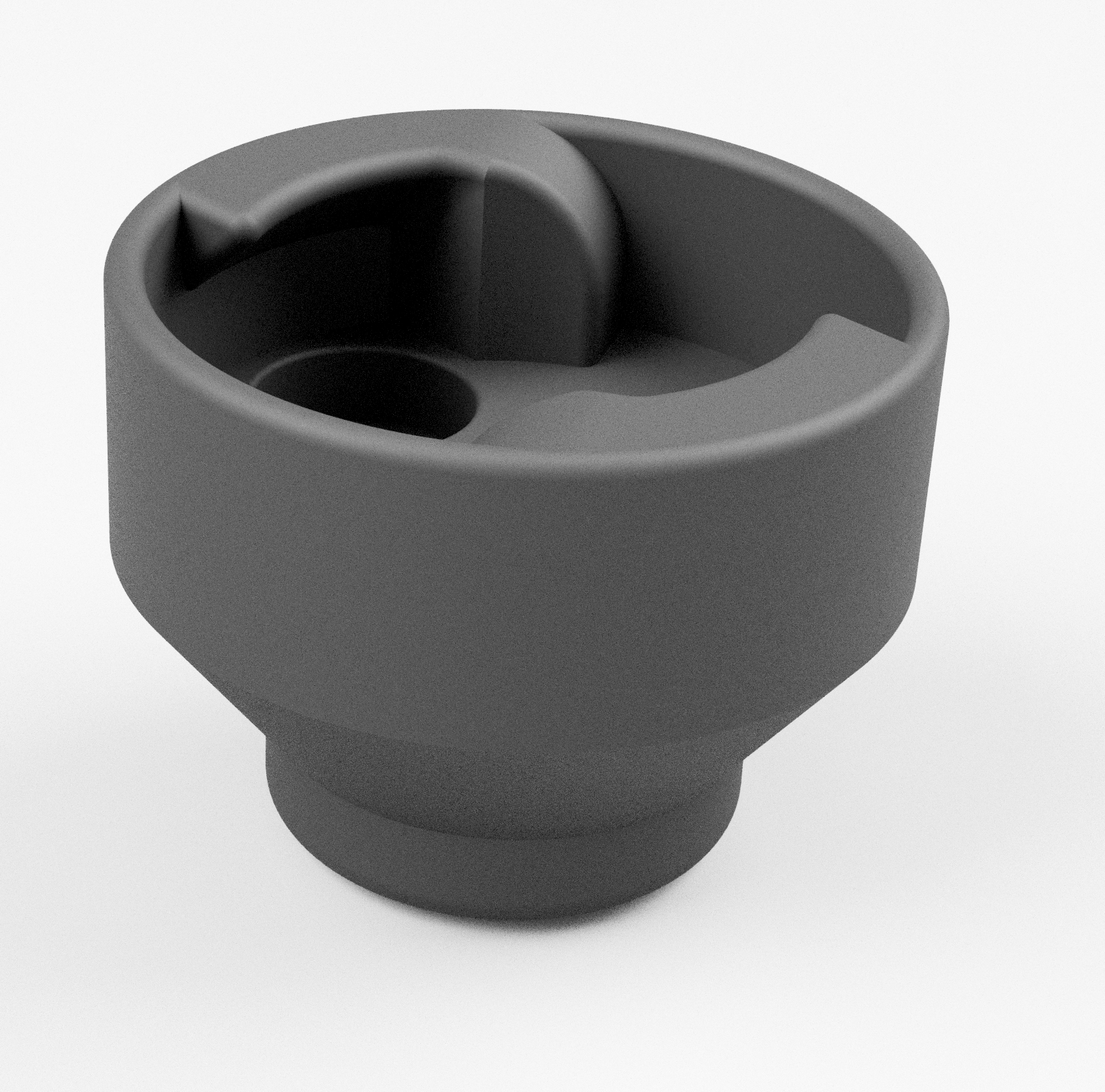

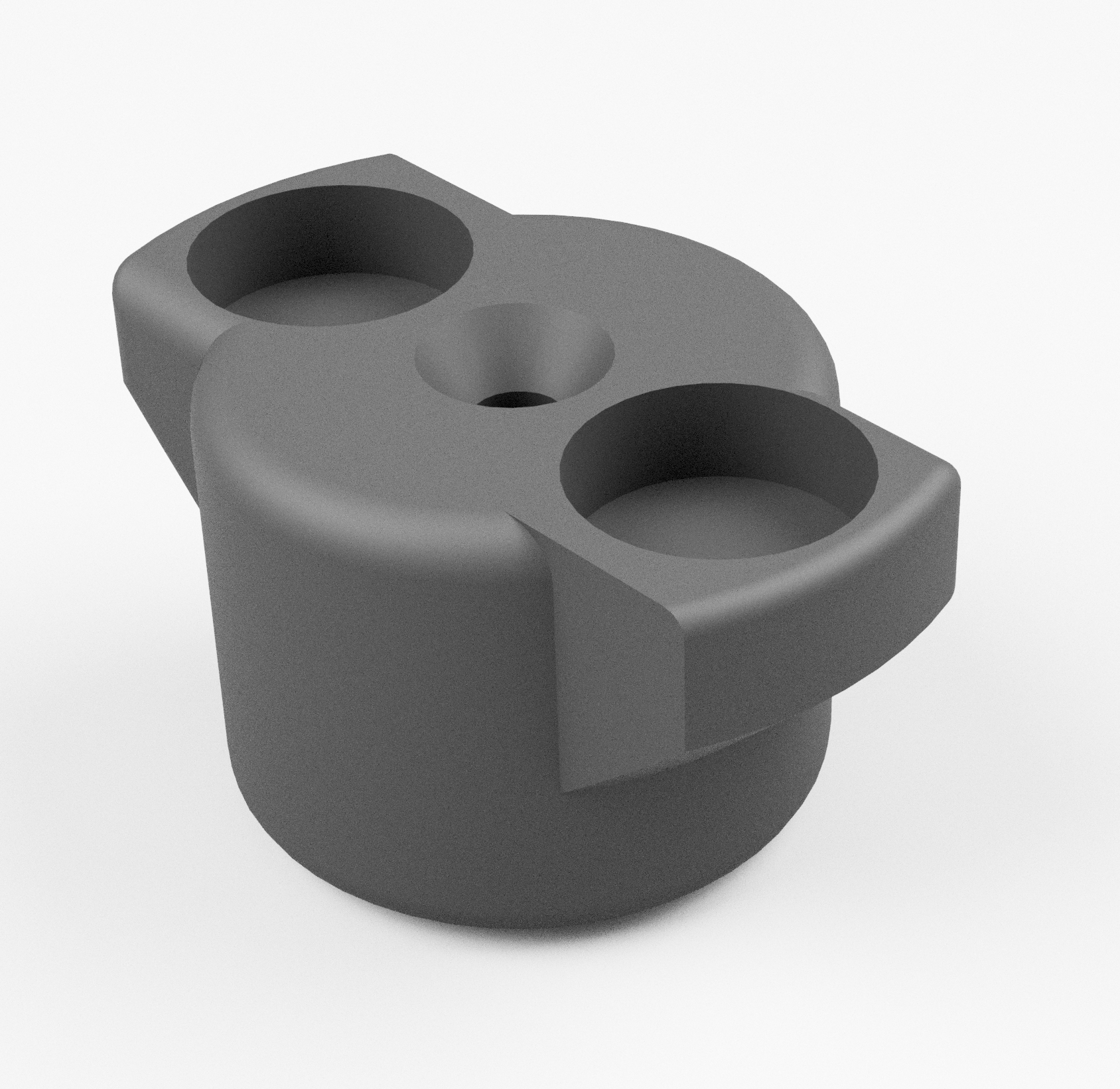

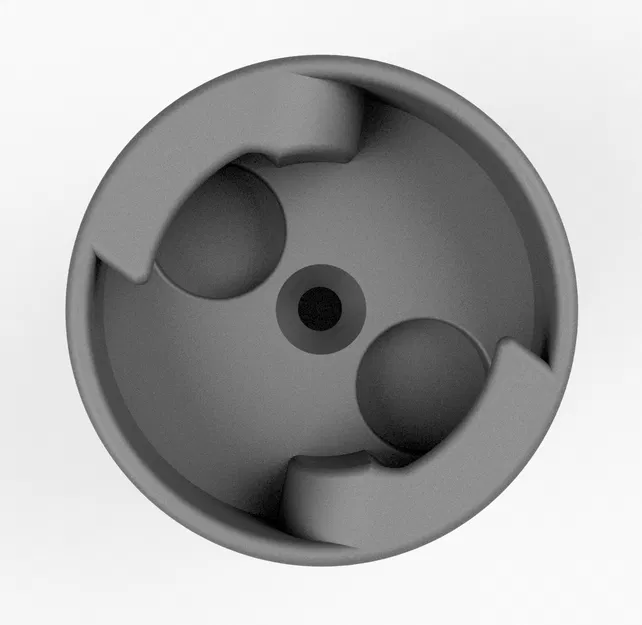

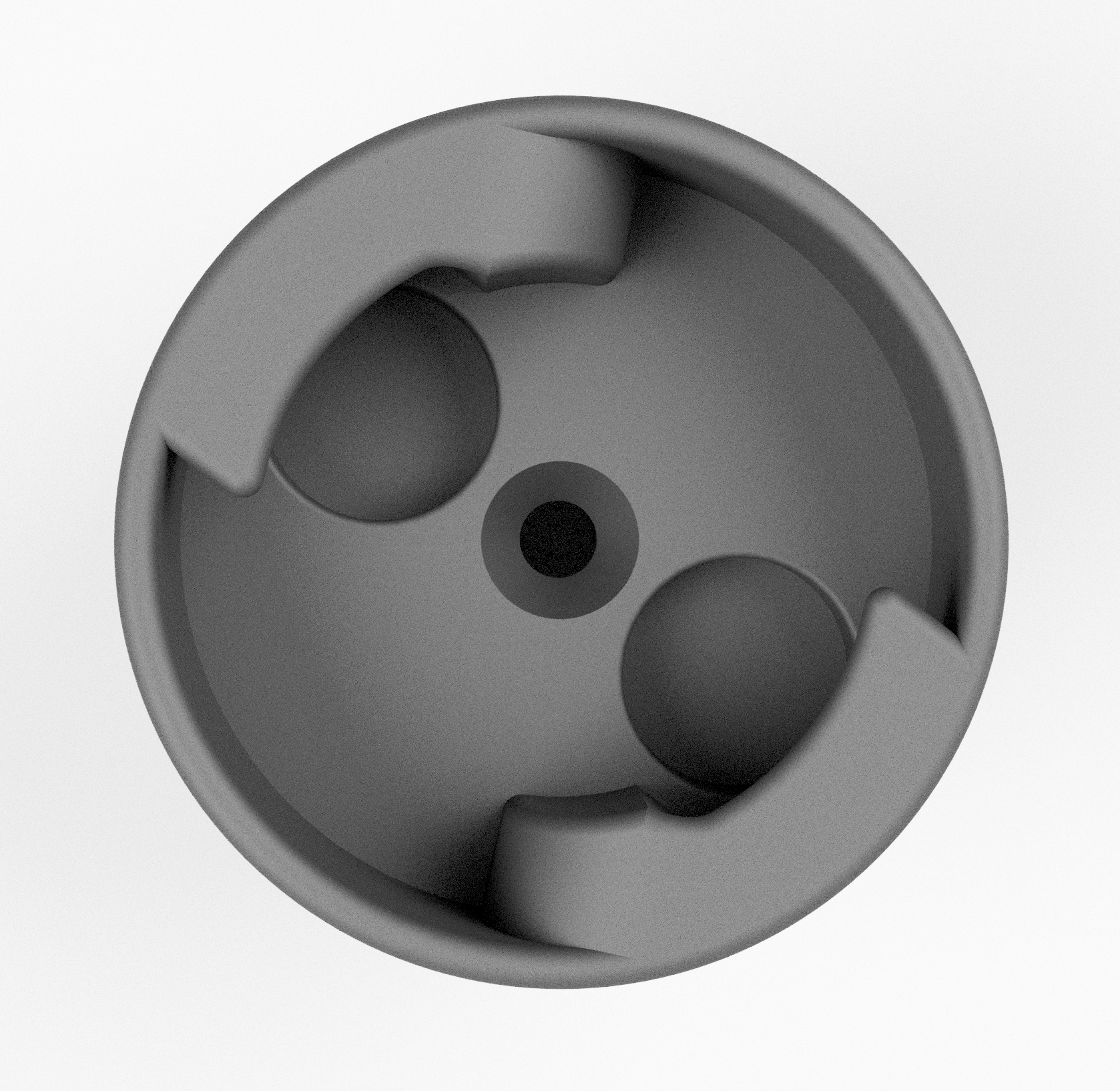

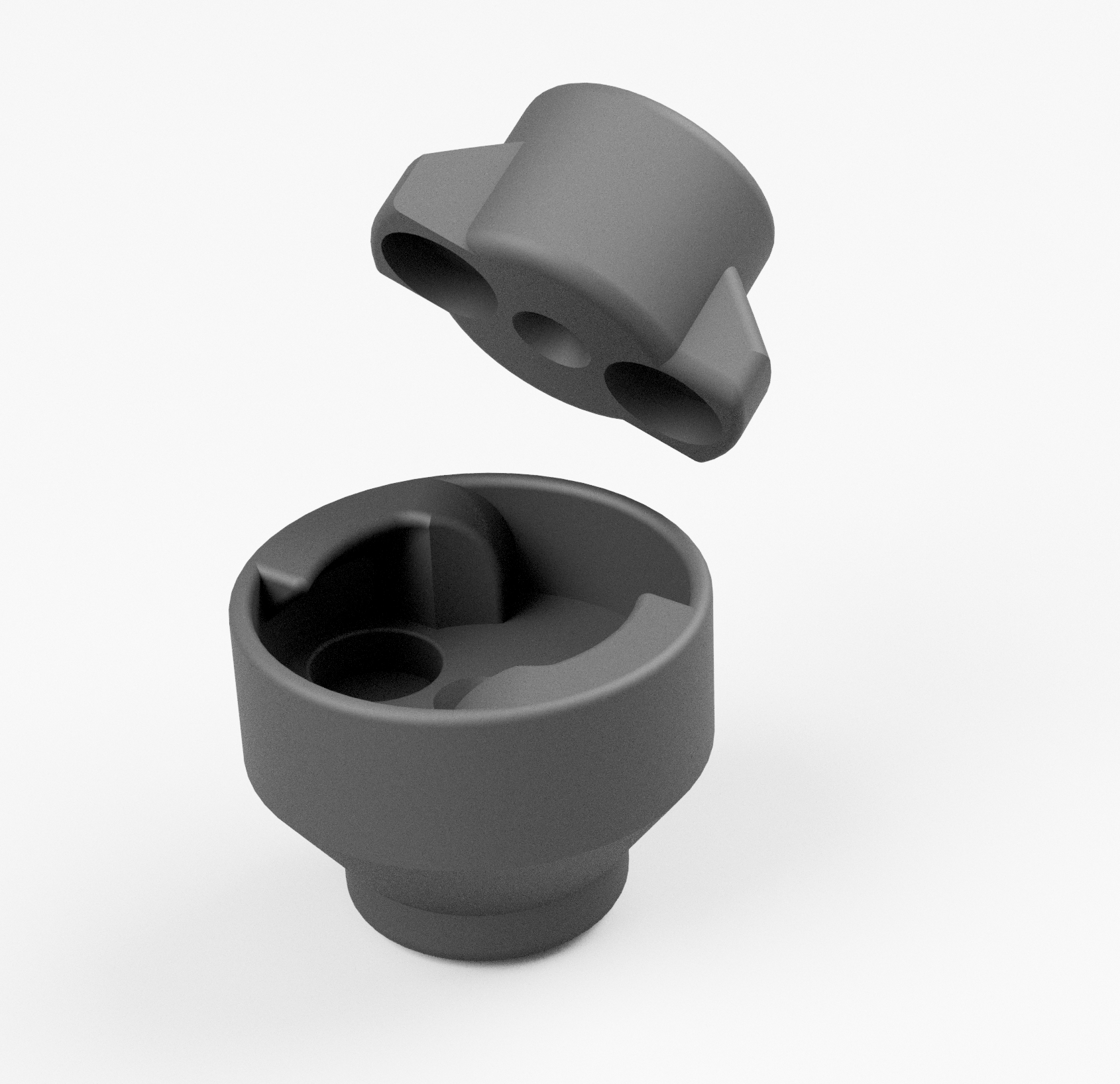

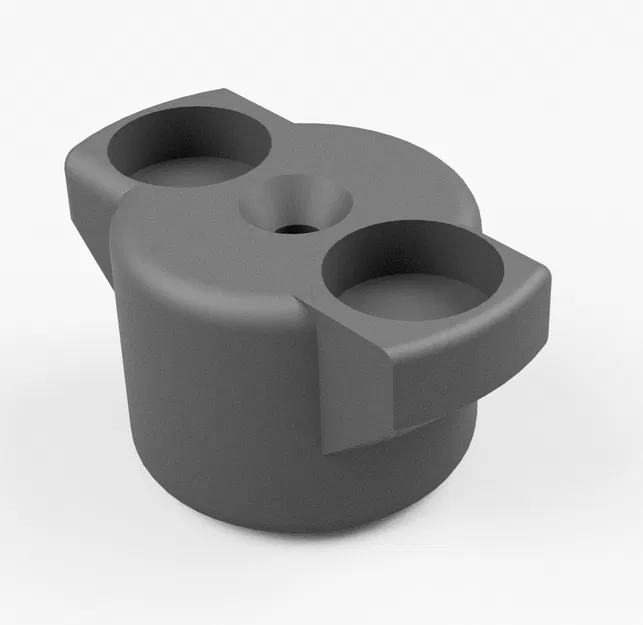

Đầu nối bao gồm hai phần được xoắn lại với nhau (xoắn và khóa) và sau đó được cố định bằng nam châm tích hợp. Điều này ngăn ngừa sự tách rời ngẫu nhiên trong quá trình in nhưng vẫn cho phép thay đổi thủ công nhanh chóng.

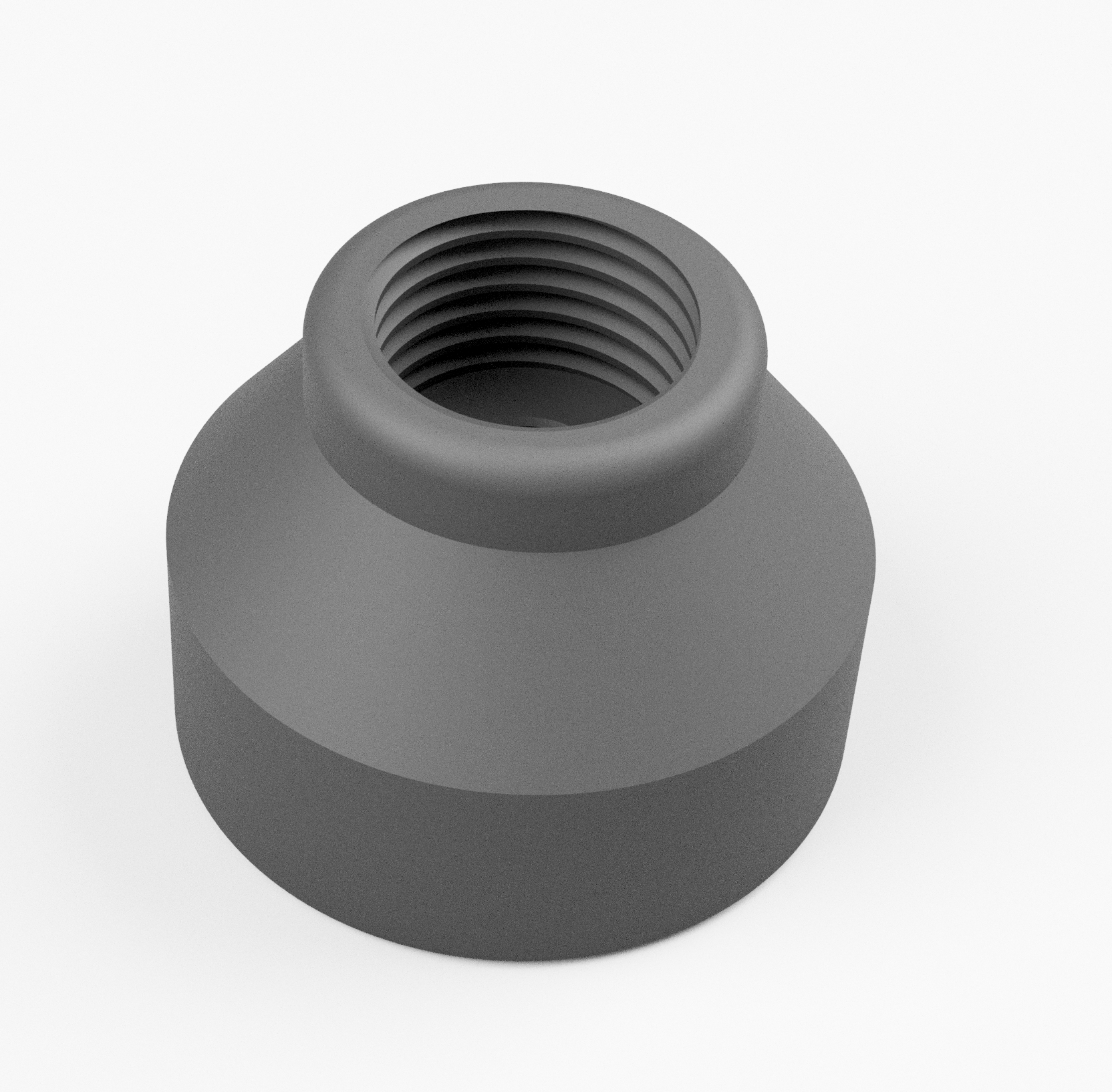

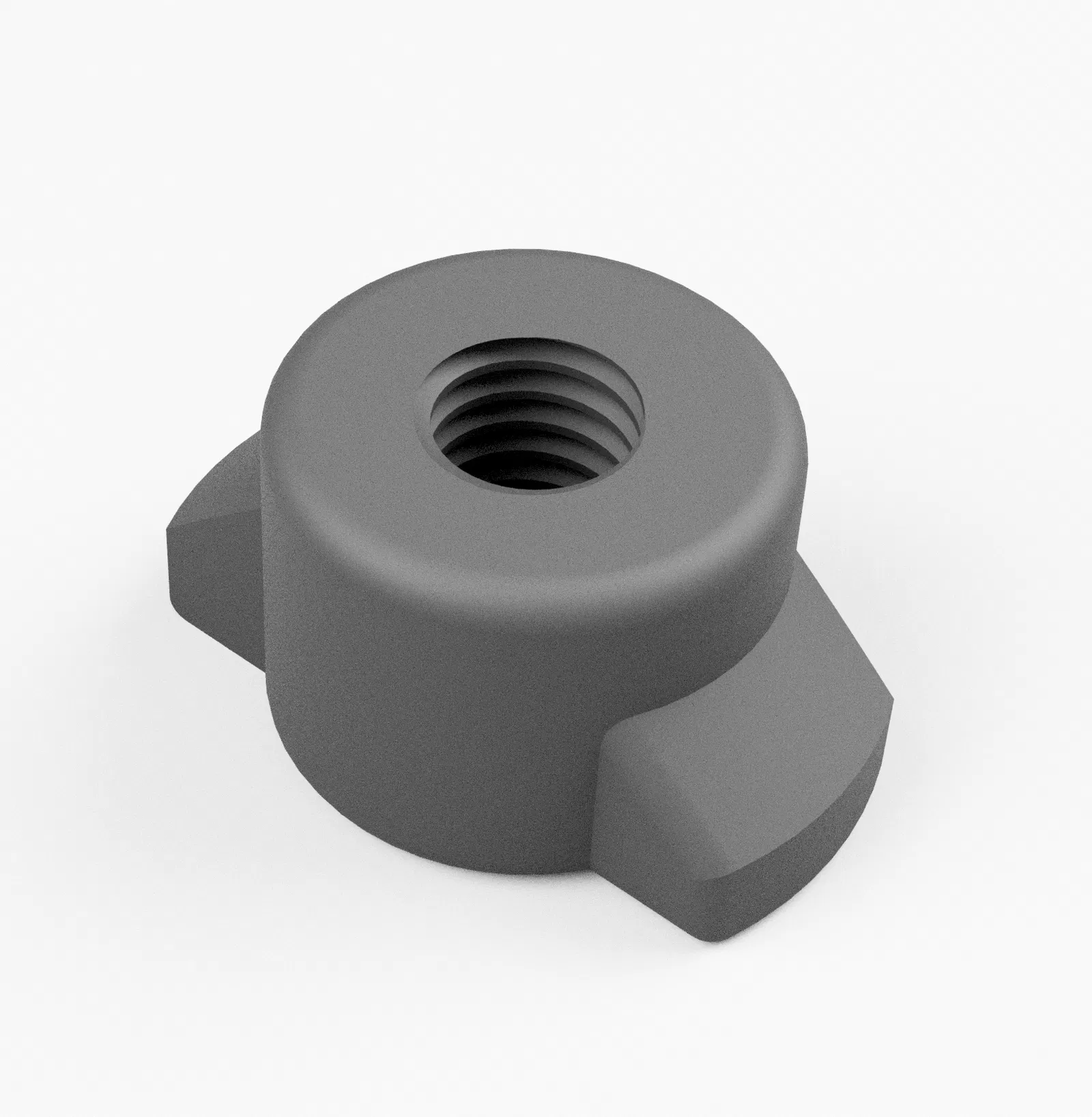

Một nửa đầu nối được gắn cố định vào ống PTFE phía máy in. Nửa còn lại được gắn vào ống PTFE của các sợi nhựa khác nhau. Đối với mỗi đầu nối, chỉ cần vặn một phụ kiện khí nén PC4-M6 và một PC4-M10 vào các bộ phận ren, và chèn ống PTFE như bình thường.

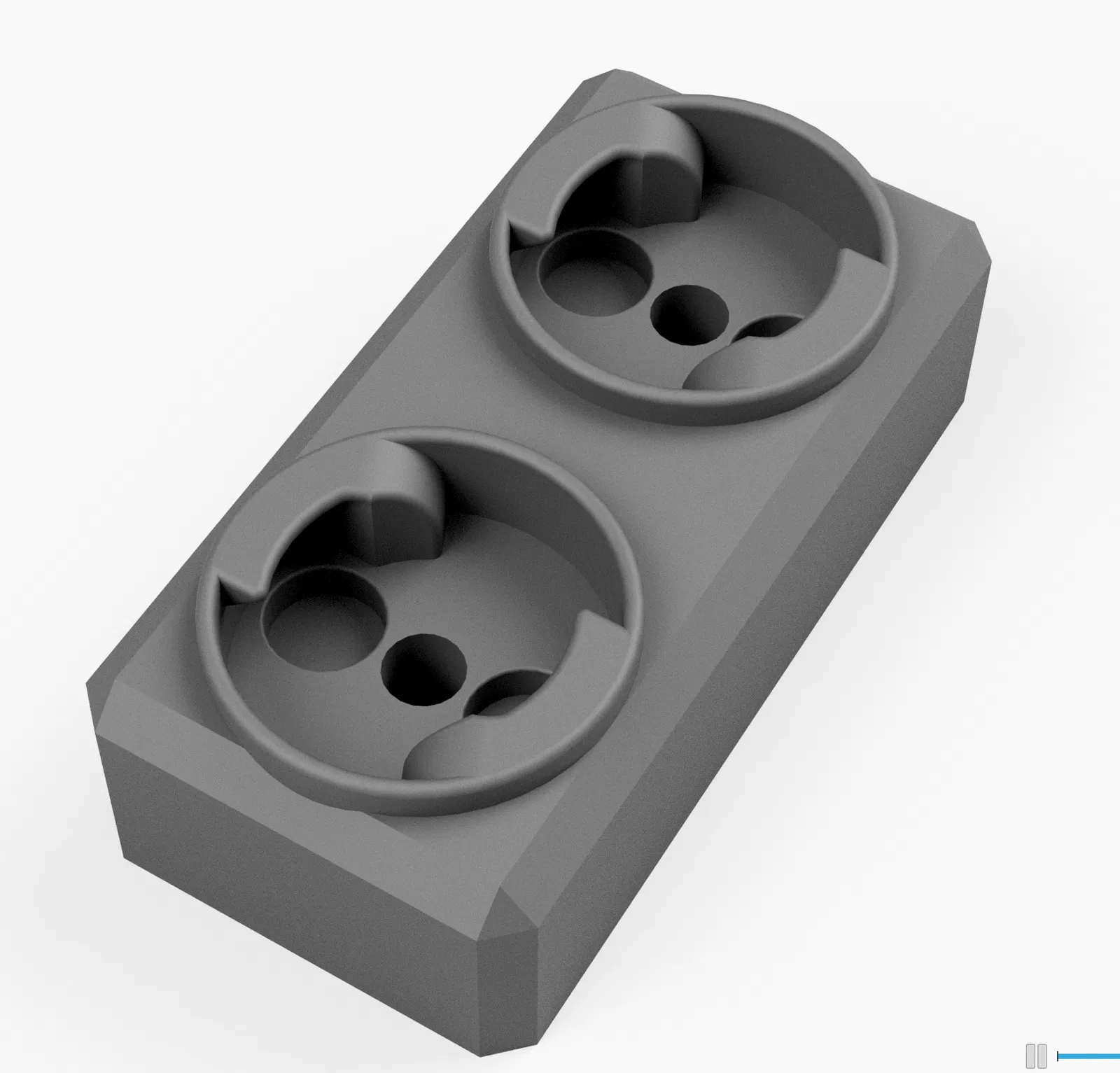

Ngoài ra, một giá đỡ nam châm cũng được bao gồm. Nó cho phép cất giữ gọn gàng các đầu nối không sử dụng hoặc ống PTFE sợi nhựa ở một nơi và sẵn sàng để thay đổi nhanh chóng.

Thiết kế tập trung vào sự đơn giản, độ tin cậy và quản lý sợi nhựa sạch sẽ.

Danh sách vật liệu
