Bộ kẹp & căn chỉnh cho Sculpfun iCube Ultra 1

2 hình

DIY

Bộ kẹp & căn chỉnh cho Sculpfun iCube Ultra

Tác giả 2bedom_377707

Lượt tải
1
Lượt thích
2
Lượt coi
86

File 12 546,5 KB

  • side_bar_1766190023.stlSTL · 185,7 KB
  • l_alignment_block_1766190024.stlSTL · 100,2 KB
  • x_horizontal_bar_1766190025.stlSTL · 57,9 KB
  • y_vertikal_bar_1766190025.stlSTL · 61,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

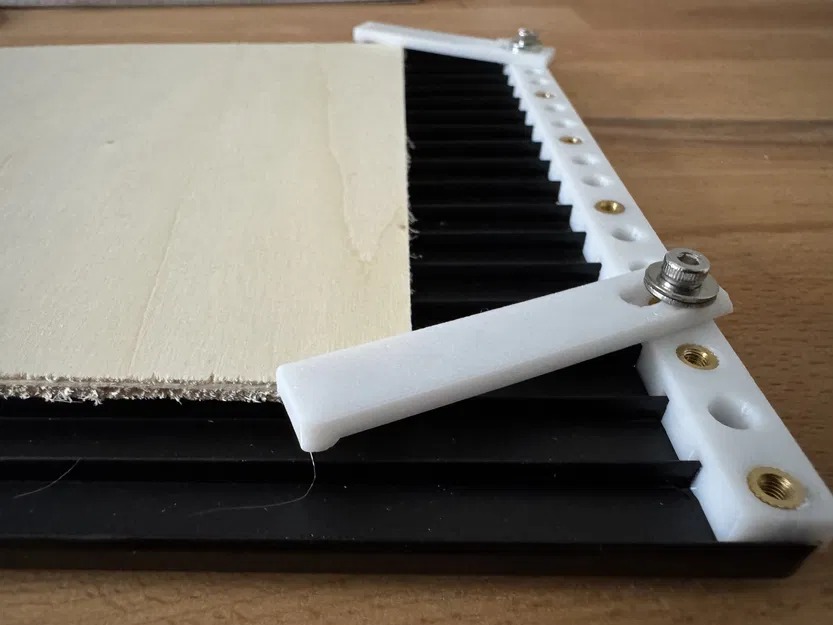

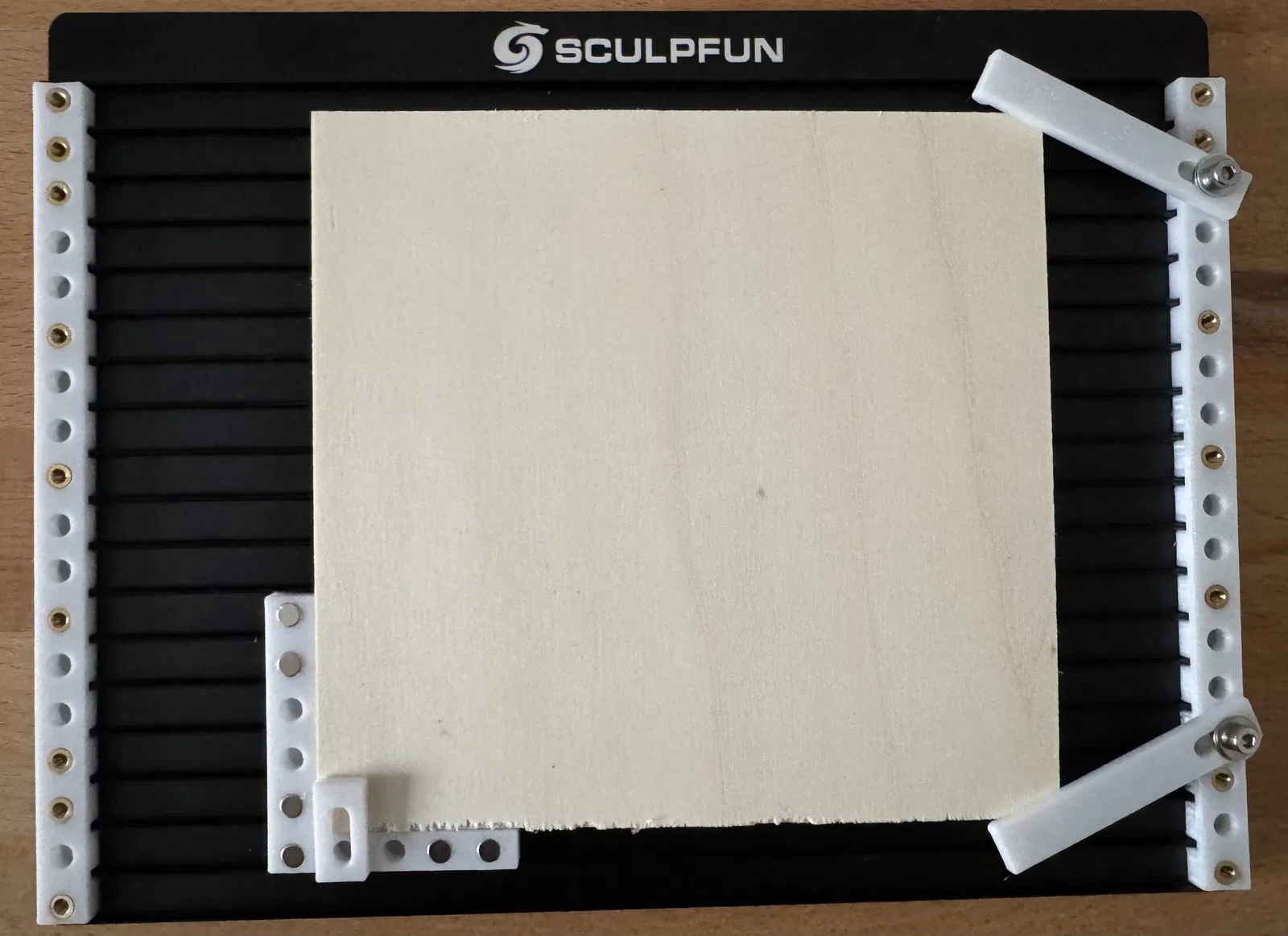

Máy Cắt Laser Sculpfun iCube Ultra đi kèm với một tấm cắt không phải dạng tổ ong - điều này làm cho việc kẹp gỗ hoặc các bộ phận khác trở nên khó khăn. Tôi không tìm thấy giải pháp nào khác nên tôi đã tự tạo ra một cái.

Tôi đã in toàn bộ bộ phận này bằng PETG.
0.2mm
Không cần hỗ trợ.

Hai thanh dài ở hai bên được dán bằng keo epoxy 2k.

Phần cứng cần thiết:

  • Keo epoxy 2K hoặc keo khác cho 2 thanh bên
  • Càng nhiều ren cấy càng tốt -> M3x4x5
  • Nam châm tròn 5x5 cho các thanh
  • Nam châm dạng dây để đặt dưới tấm, tôi dùng loại 20x10x3mm (để cố định các thanh, thanh chữ L nếu bạn dùng)
  • không cần cục chặn chiều cao tôi dùng M3x8mm

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
12
Tổng dung lượng
546,5 KB
File lớn nhất
185,7 KB
