Hệ thống Air Assist cho Ortur Laser Master 2 Pro S2
Do không tìm được hệ thống AirAssist ưng ý cho Ortur Laser Master 2 Pro S2, người dùng đã tự chế tạo. Bộ AirAssist này gồm giá đỡ đầu phun và dẫn hướng ống khí, sử dụng đầu phun máy in 3D 1.0mm và bơm ao 16l/phút, giữ nguyên chắn tia laser gốc. Đồng thời, có thêm giá đỡ cáp để dẫn hướng ống khí tốt hơn.
Mô tả
Vì tôi không tìm được hệ thống AirAssist nào phù hợp cho chiếc Ortur Laser Master 2 Pro S2 của mình, nên tôi đã tự chế tạo một cái.

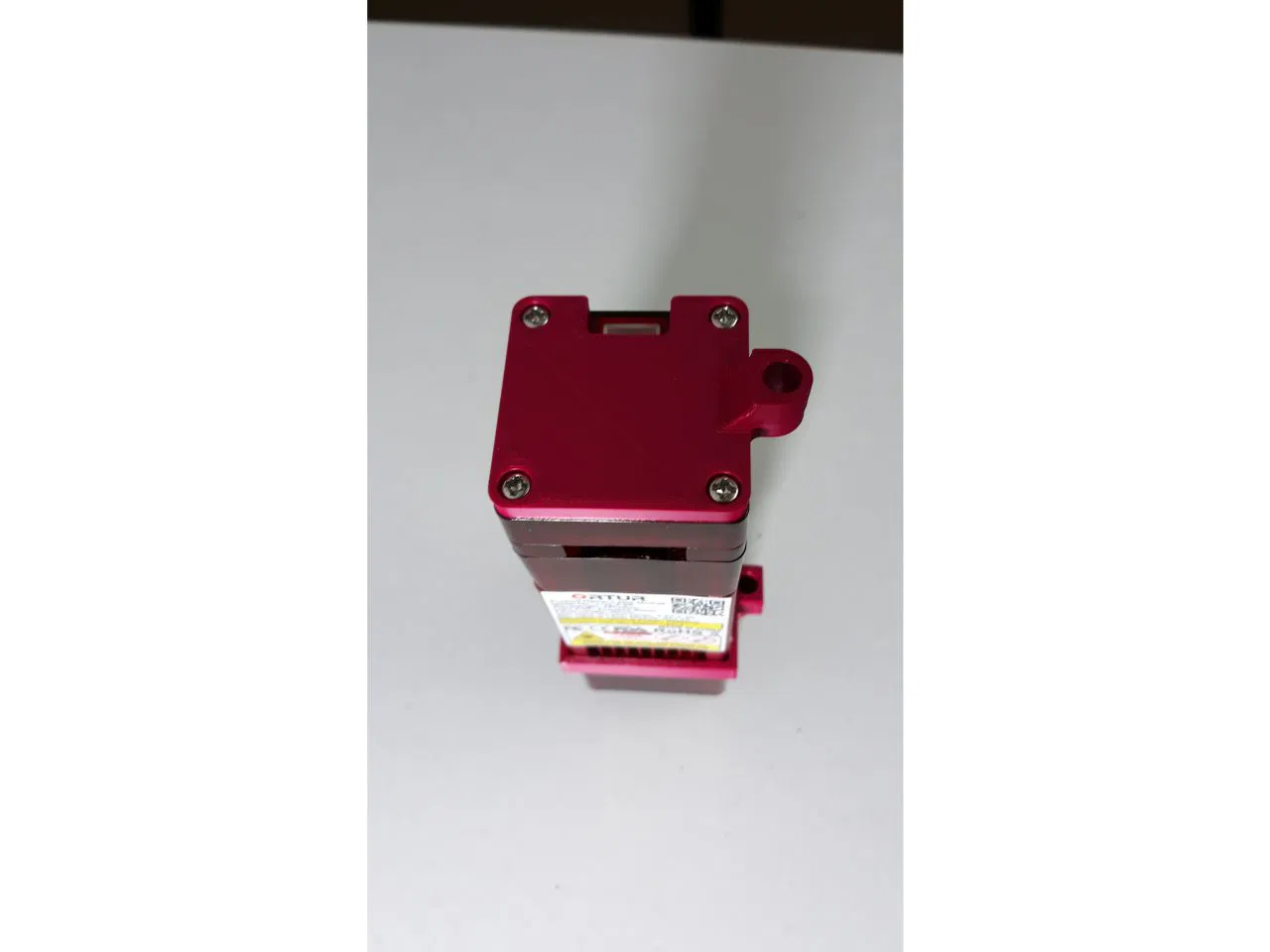

Module laser LU2-4-SF của tôi có dạng hình vuông 40x40, nhưng nó có thêm một phần nhô ra để dẫn hướng theo trục Z.
AirAssist bao gồm hai phần:

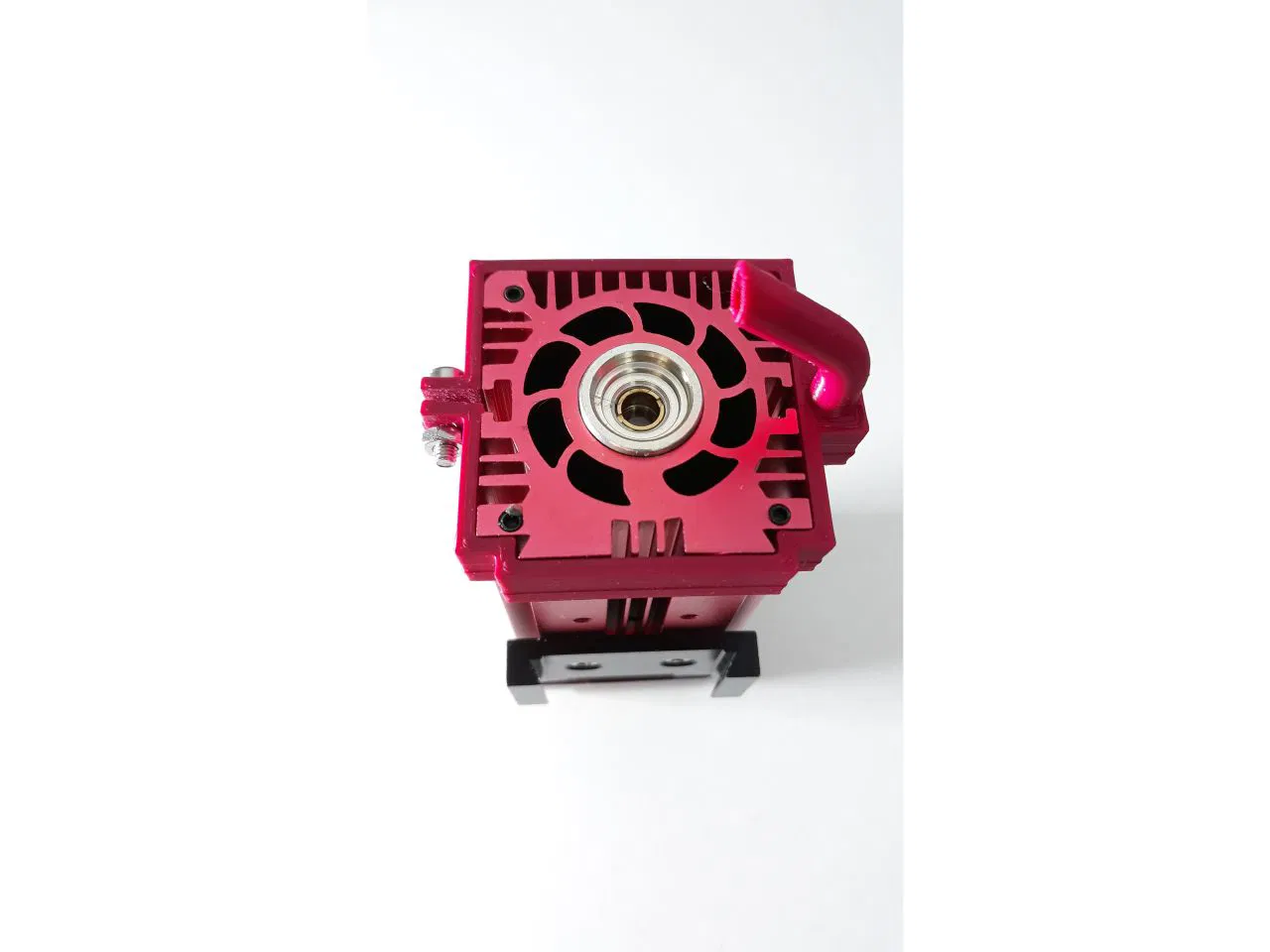

- Giá đỡ cho đầu phun
- Dẫn hướng cho ống dẫn khí

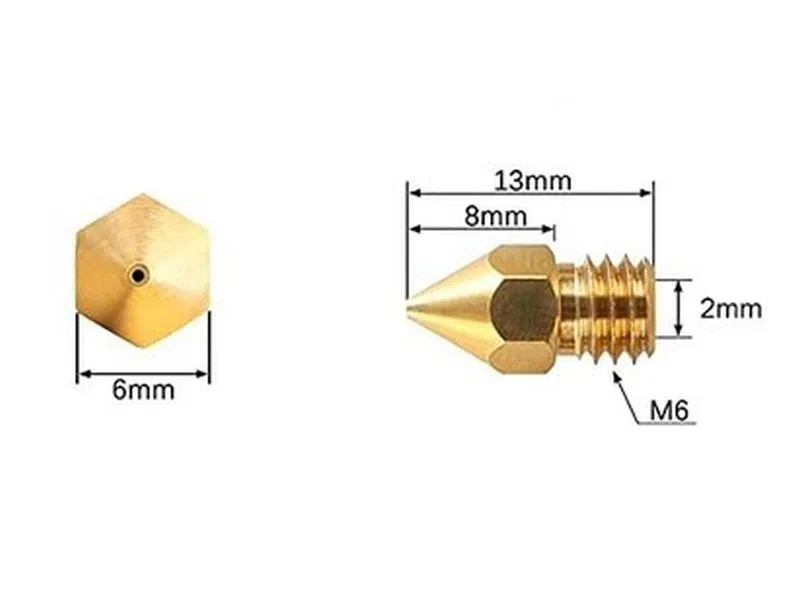

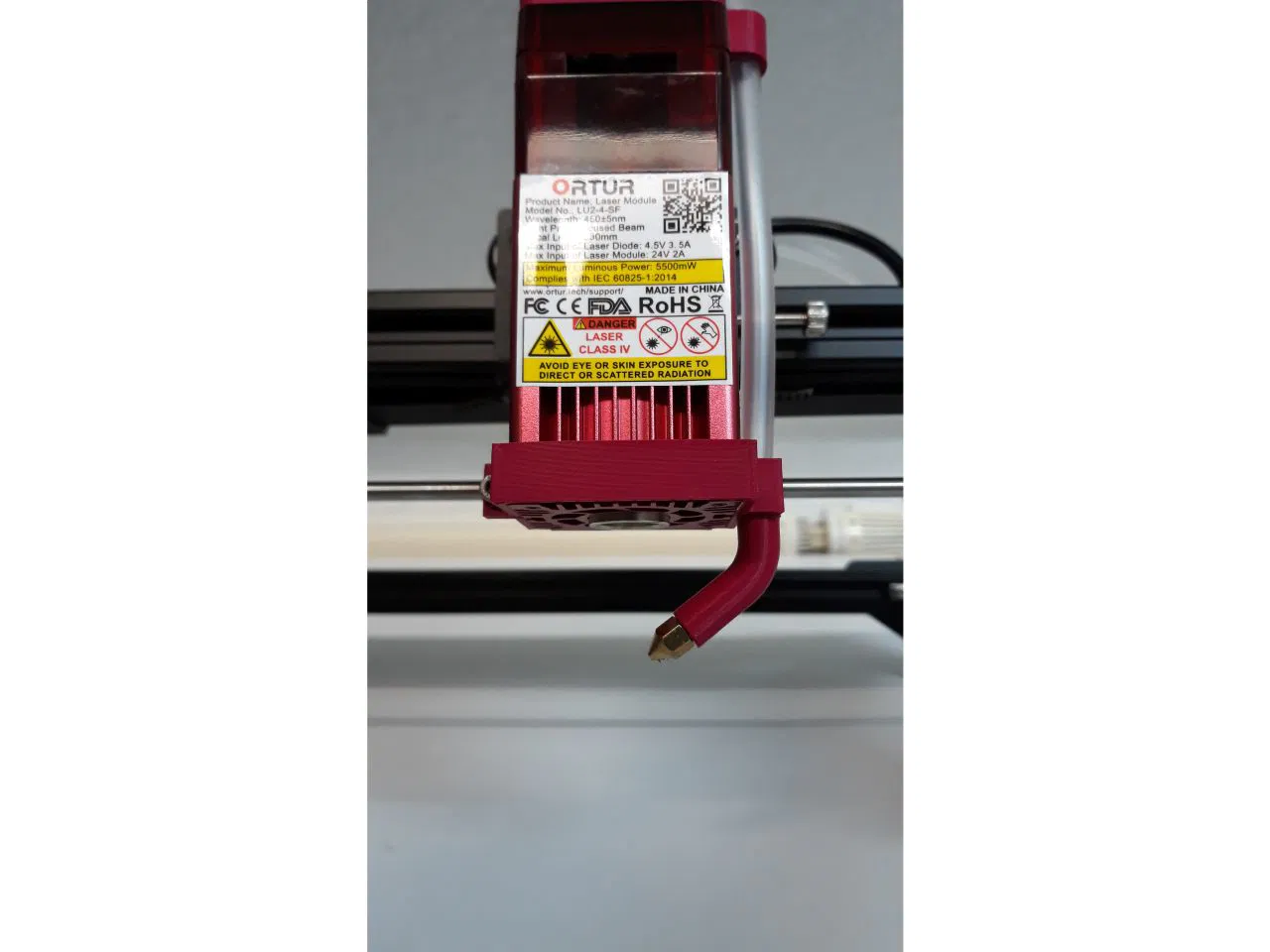

Là đầu phun, tôi sử dụng đầu phun máy in 3D với lỗ 1.0 mm (đầu 8 mm, ren 5 mm). Với đầu phun này, luồng khí sẽ hướng chính xác vào tiêu điểm của chùm tia laser.

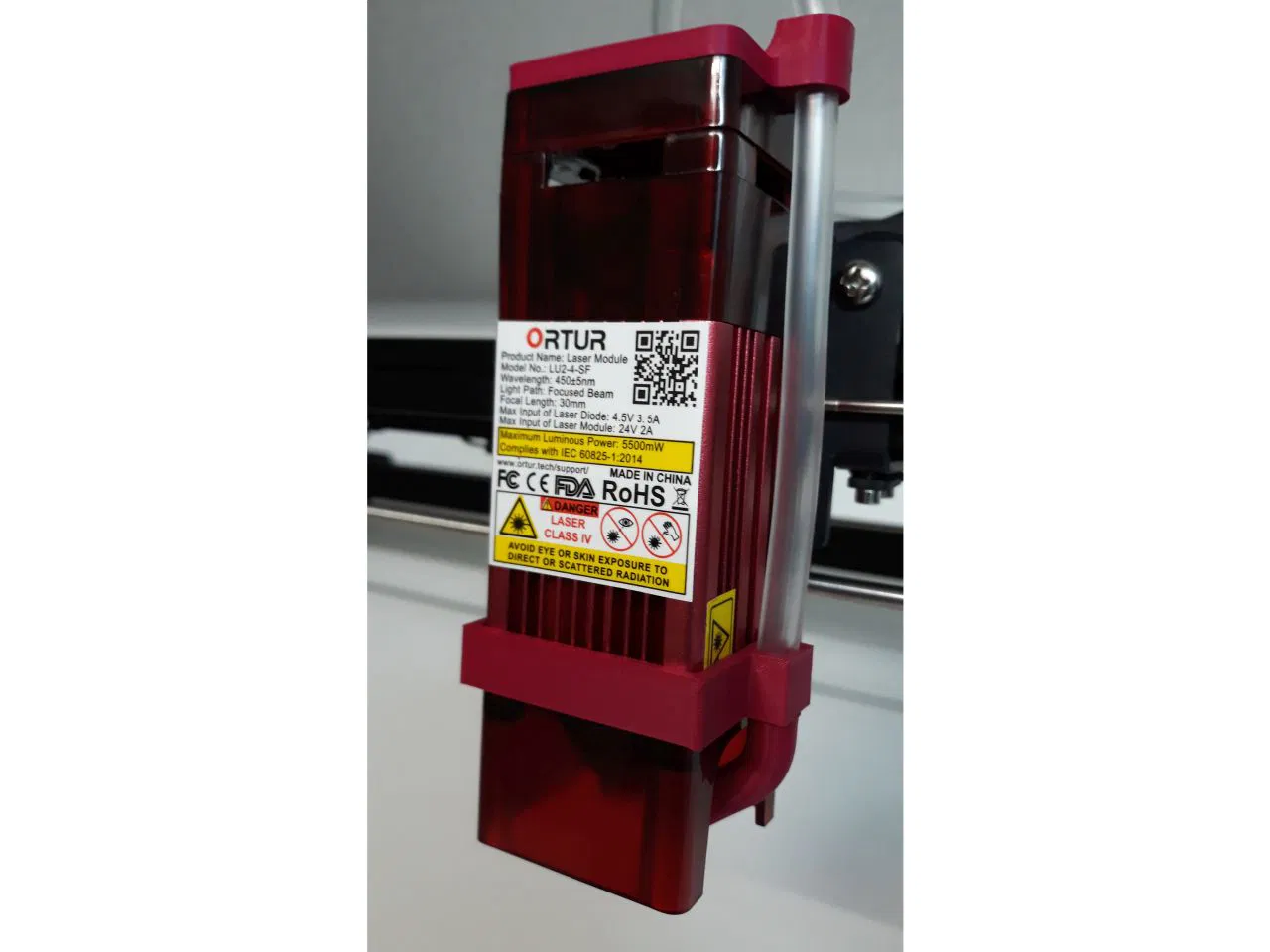

Chắn tia laser nguyên bản của Ortur không bị cản trở và có thể sử dụng như dự định.
Là máy bơm, tôi sử dụng bơm ao có lưu lượng khí 16l/phút. Ống dẫn khí có đường kính 4/6 mm (trong/ngoài).

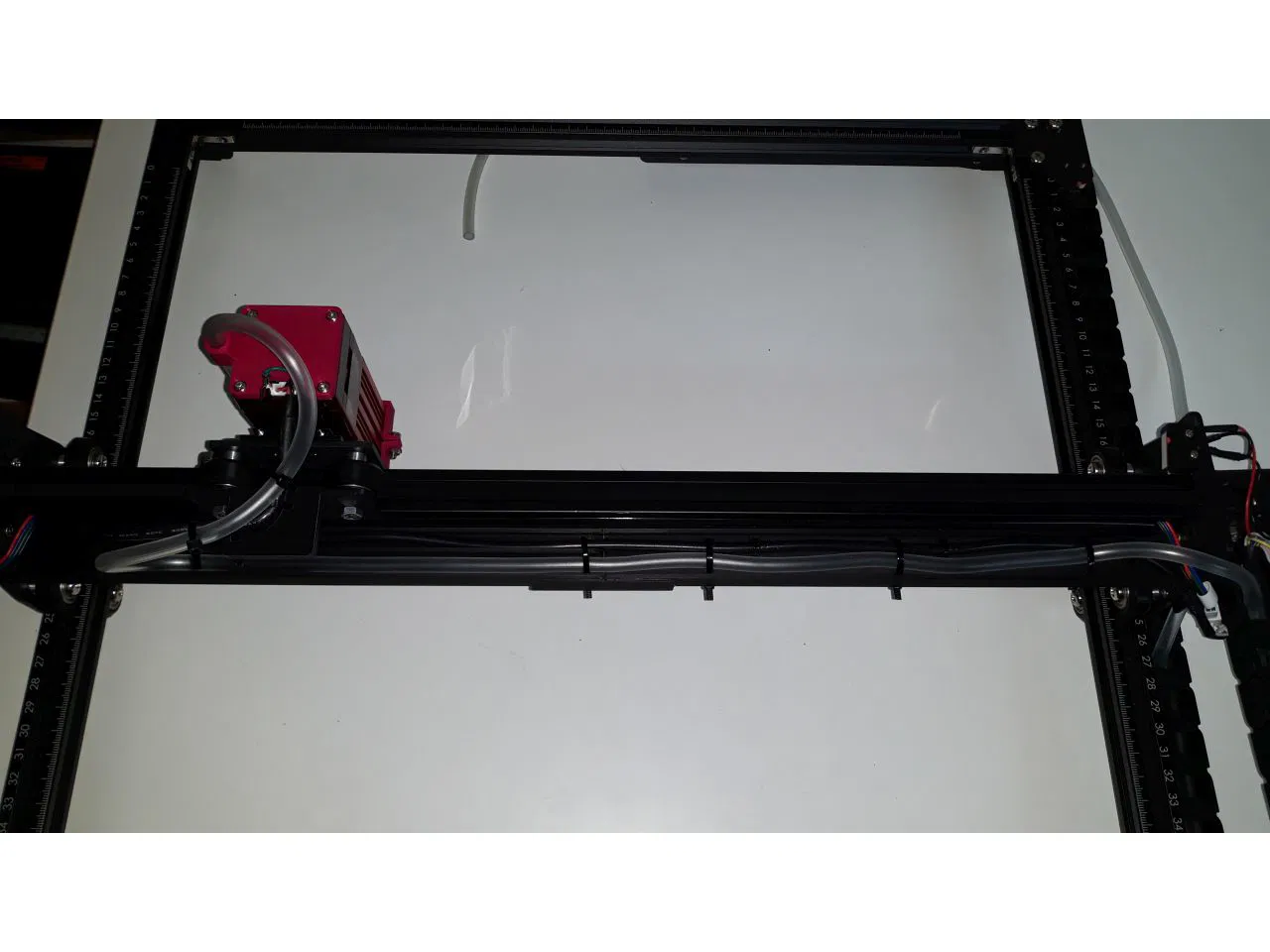

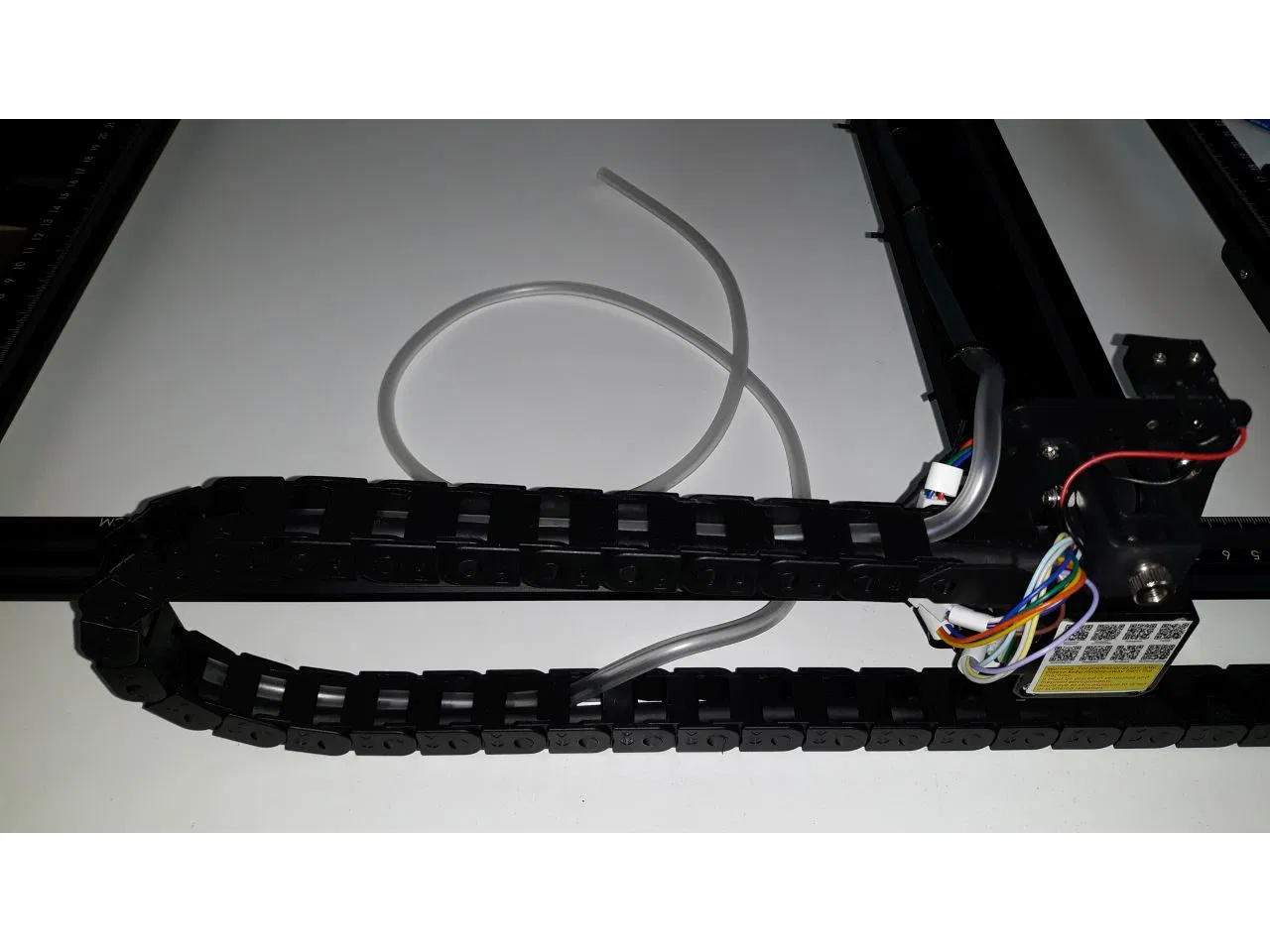

Để đảm bảo ống dẫn khí được dẫn hướng tốt, tôi đã dẫn một phần qua dây xích cáp của Ortur và chế tạo thêm giá đỡ cáp.
