Phụ kiện kết nối ống gió có nam châm

Đây là các đế, mặt bích và cổng gắn nam châm cho ống mềm tiêu chuẩn.

Tôi sống trong một căn hộ và muốn có một cách để dẫn khói hàn ra ngoài cửa sổ, nhưng không muốn để nó ở đó suốt. Mỗi bộ phận đều vừa với nam châm 12x 6x3mm. Dung sai của các rãnh nam châm khá sít sao, nhưng nam châm được thiết kế để dán vào. Tôi đã thử nghiệm thành công với keo silicon và keo CA. Mỗi rãnh có một lỗ xuyên để cho keo thừa chảy ra ngoài, đồng thời giữ bề mặt nam châm bằng hoặc thấp hơn các bộ phận. Các lỗ cũng cho phép bạn tháo nam châm ra bằng một công cụ nhỏ.

Tôi đã bao gồm 3 loại bộ phận:

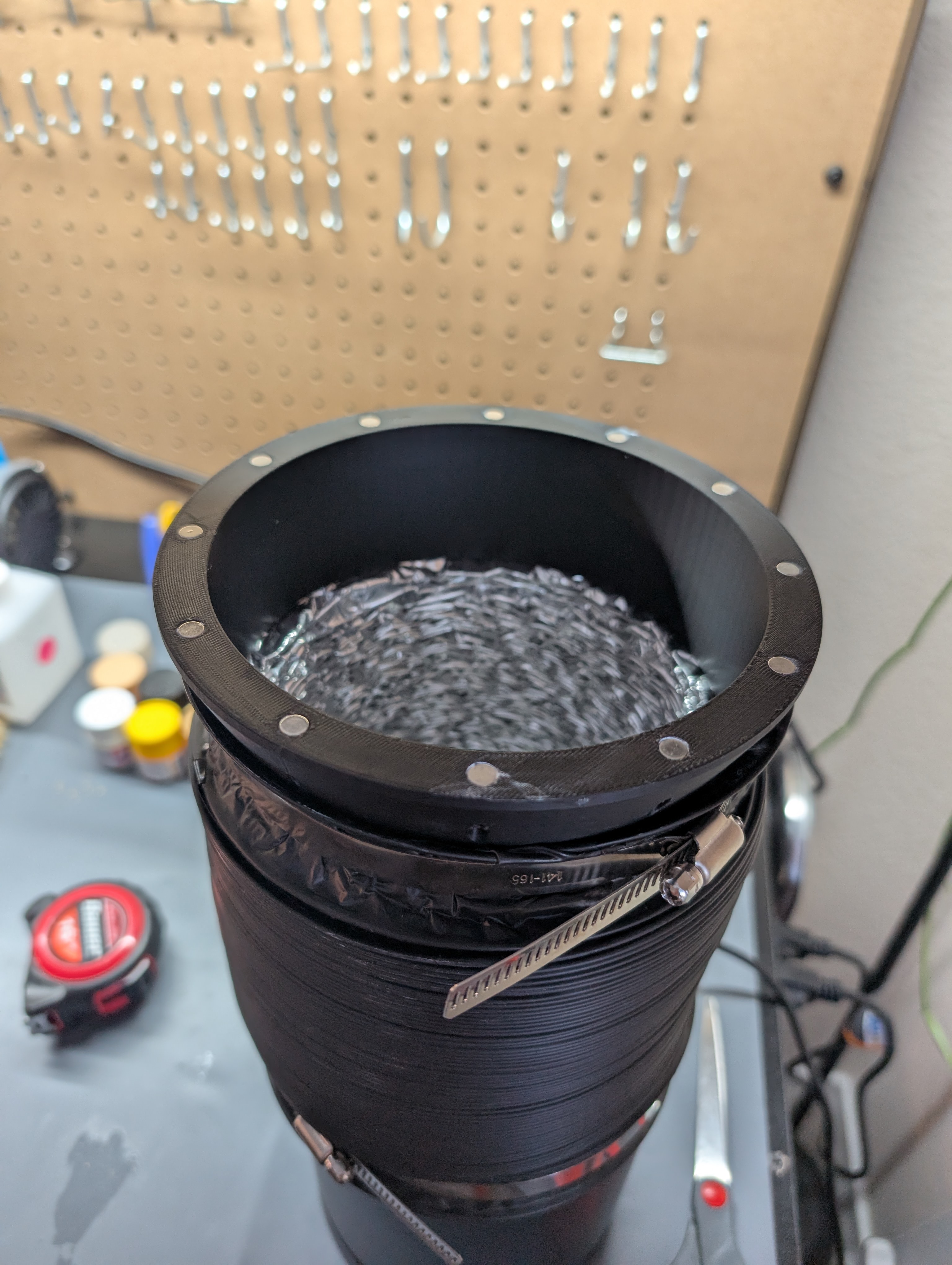

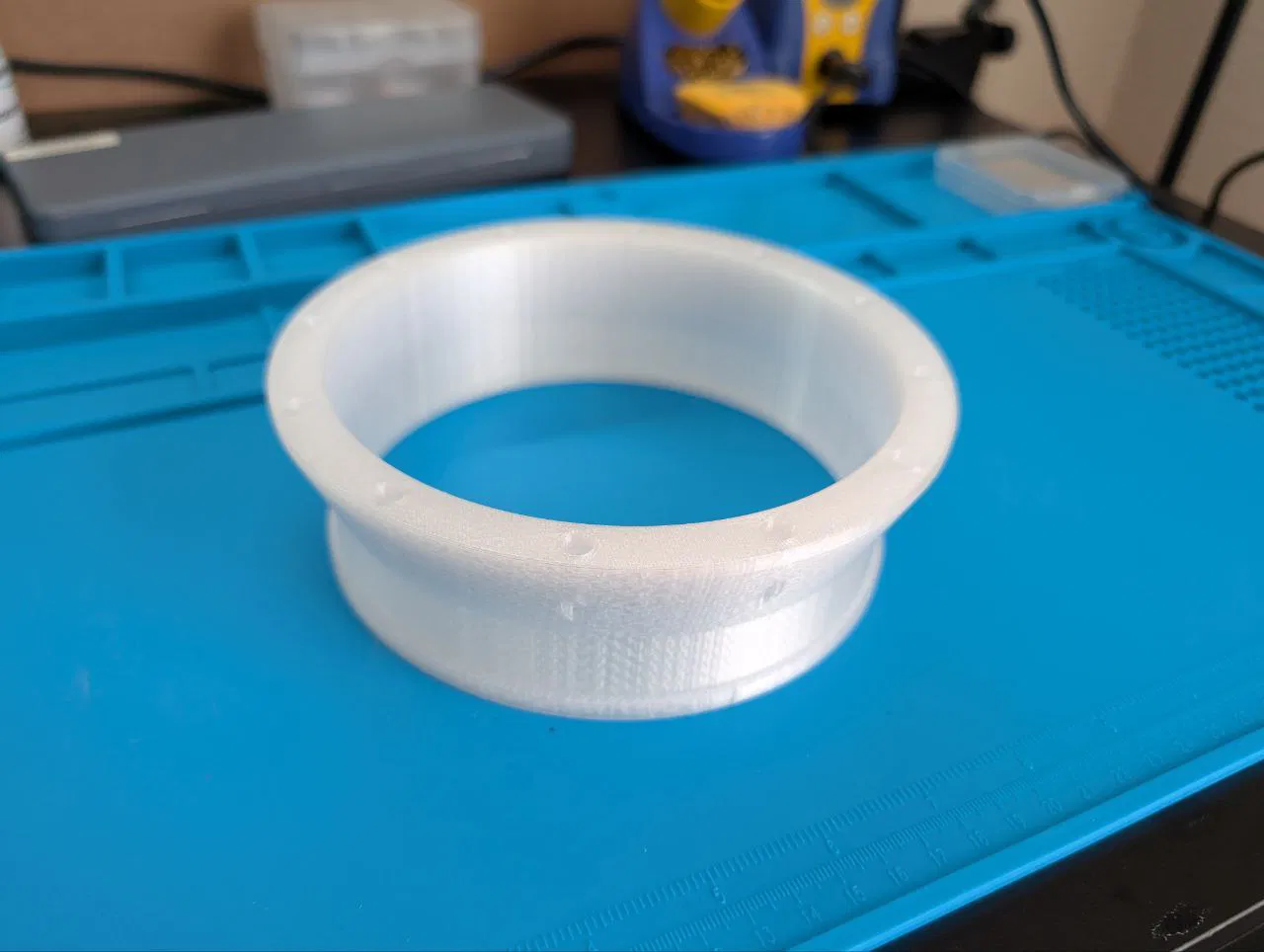

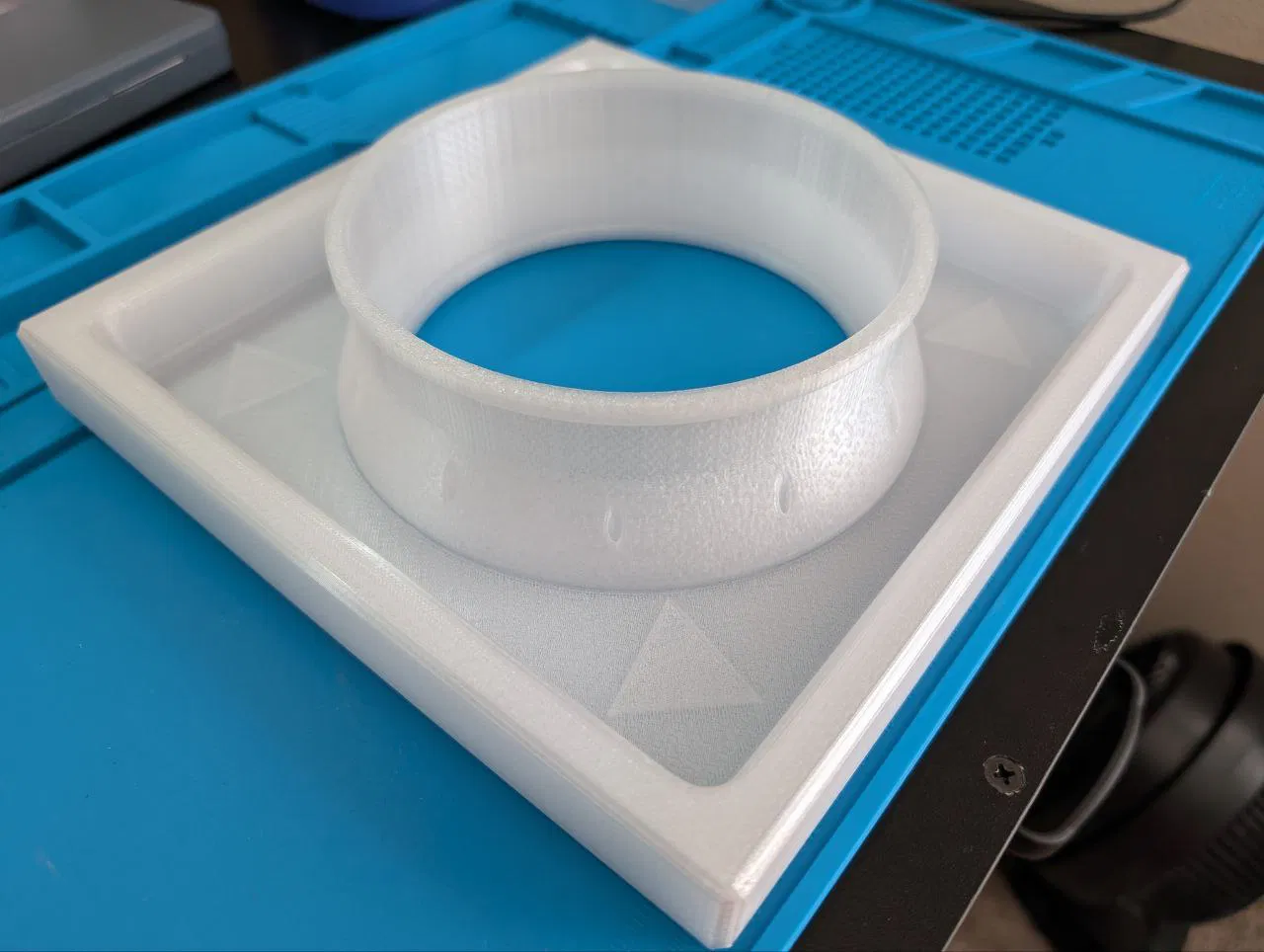

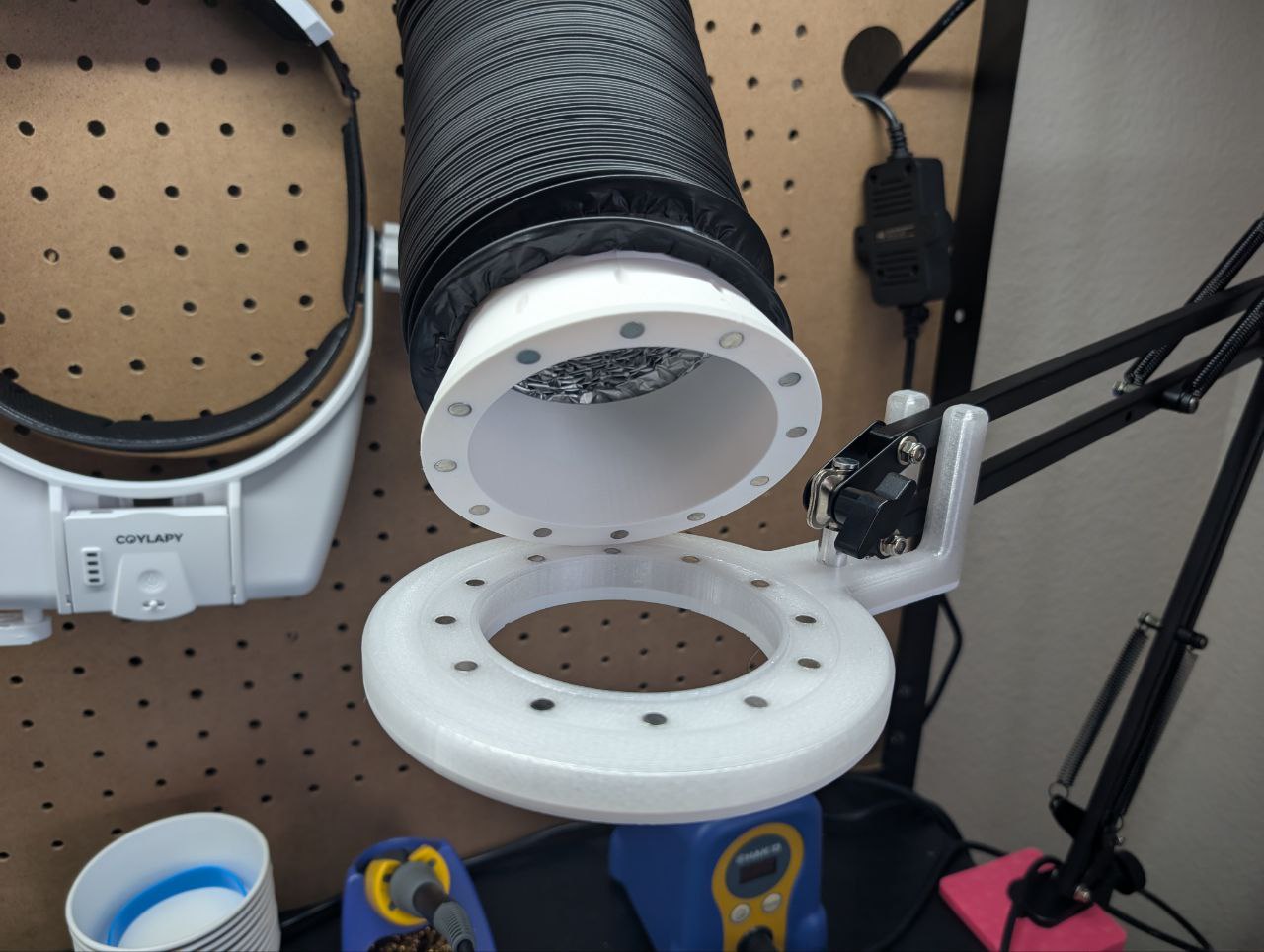

• Mặt bích ống: Được thiết kế để đặt vào ống mềm và nên được cố định bằng kẹp ống.

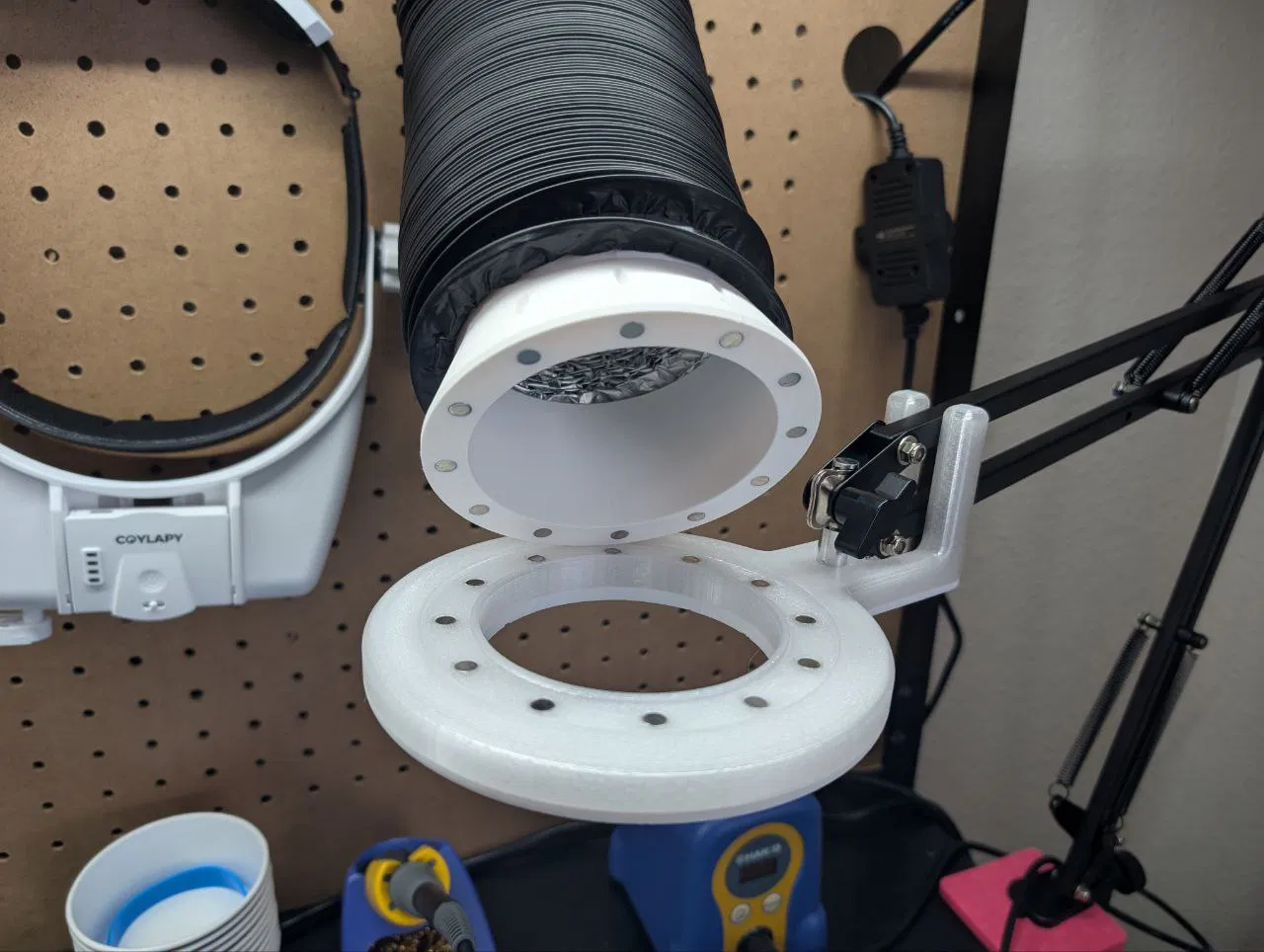

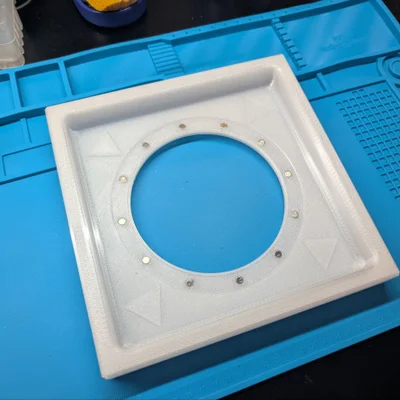

• Đế gắn ống trên bề mặt: Được thiết kế để dán vào (hoặc tích hợp vào) thiết kế của bạn và kết nối với mặt bích ống.

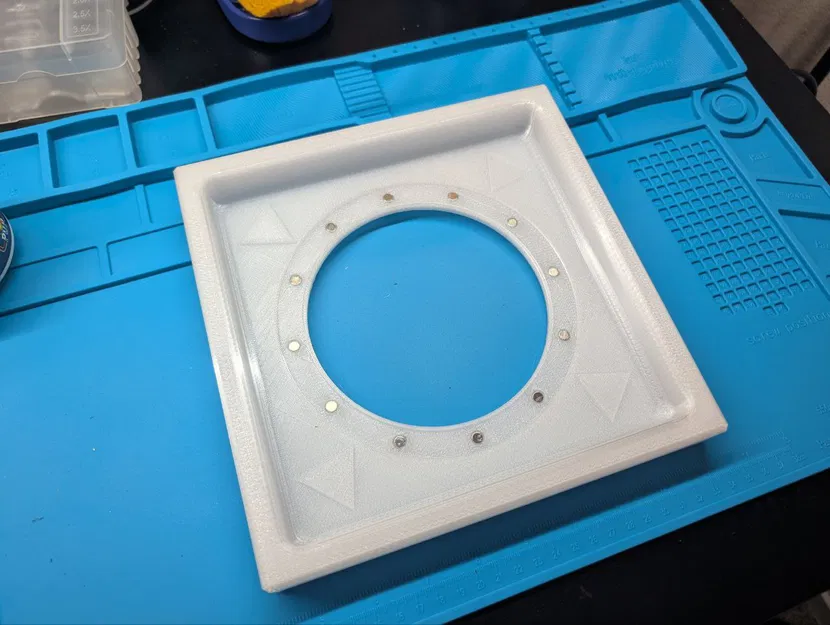

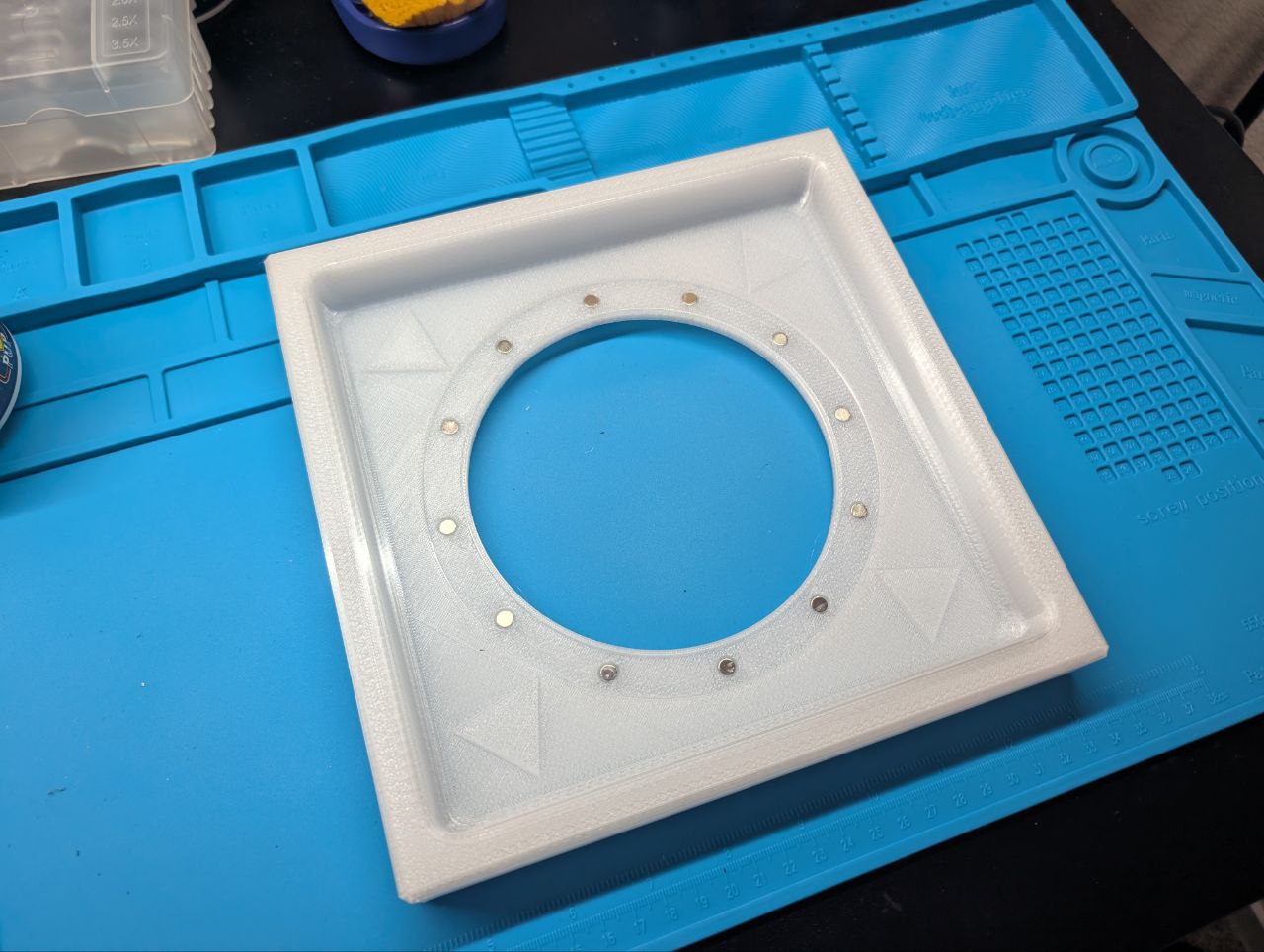

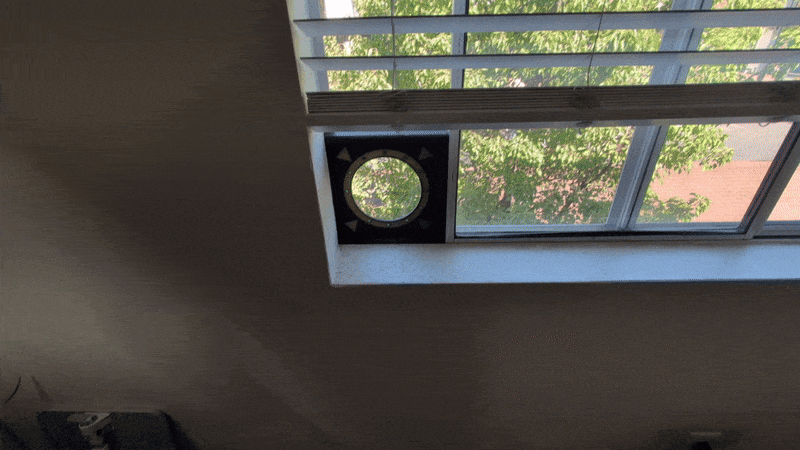

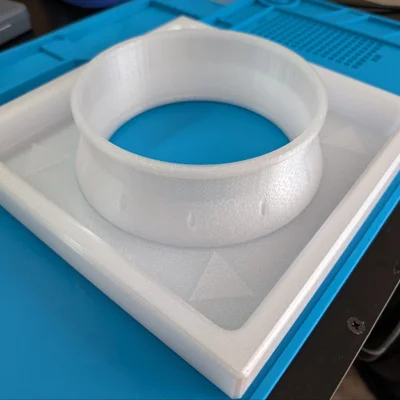

• Đế gắn ống cho cửa sổ: Được thiết kế để kẹp vào cửa sổ đang mở và kết nối với mặt bích ống.

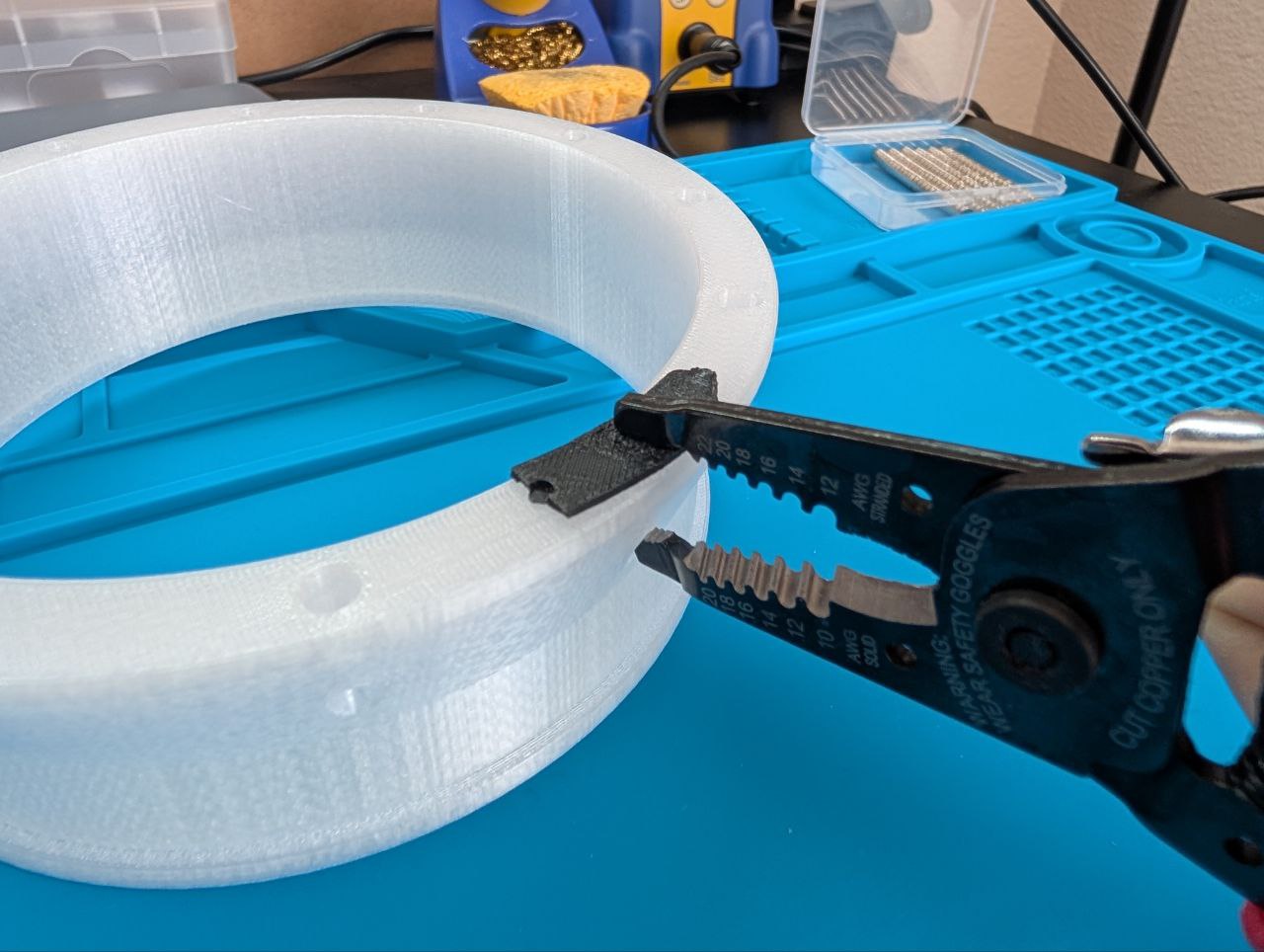

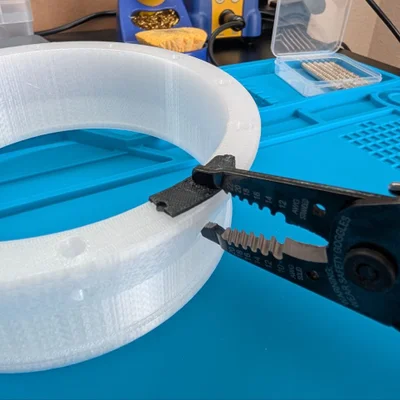

Khi lắp nam châm, tôi khuyên bạn nên dùng một miếng nhựa vụn và một chiếc kìm để đặt chúng vào sâu nhất có thể. Đối với đế gắn, chỉ cần dùng kìm ấn vào mặt sau. Đối với mặt bích, răng còn lại của kìm có thể khớp vào các lỗ thoát keo.

Tôi có đính kèm hình ảnh về quy trình này.

Không cần hỗ trợ! Chỉ cần để máy in tự động định hướng. Tôi khuyên dùng mật độ lấp đầy 30% dạng xoáy (gyroid), chiều cao lớp 0.2mm và tôi đã sử dụng vòi phun 0.4mm.

Đế gắn cửa sổ dày 1.15" ở các cạnh và rộng 9" nên cần một bàn in khá lớn. Nó in tốt trên máy P1S của tôi nhưng nếu bạn in đa màu, bạn có thể cần di chuyển tháp xóa mực (purge tower) vào giữa bàn in, hoặc bỏ qua nó. Tôi đã thêm các mũi tên ở góc để tăng thêm độ bền cho lớp vỏ và tăng tính thẩm mỹ, nhưng tôi cũng đã tải lên một biến thể không có chúng.

Ban đầu tôi in những bộ phận này bằng PLA và để chúng trong xe hơi, chúng đã bị cong vênh. Tôi đã in lại bằng PETG trong suốt và trắng chỉ vì tôi muốn sử dụng hết. Vật liệu nào cũng được.
