Hộp In 3D Cho Heltec V4 (GPS)
Hộp in 3D tùy chỉnh cho Heltec WiFi LoRa 32 (V4), hỗ trợ module GPS và pin 3000mAh. Thiết kế tối ưu, dễ lắp đặt với ốc M2.5. Designer mong nhận phản hồi để cải thiện.
2.5K
Lượt Xem
54
Lượt Thích
450
Lượt Tải
Cập Nhật Dec 20, 2025
Mô tả
Nội dung được dịch bằng AI
- Để có quyền thương mại đối với mẫu này, vui lòng liên hệ nhà thiết kế ban đầu. In ấn, bán hoặc sử dụng thương mại mà không có sự đồng ý trước sẽ bị truy cứu pháp luật.

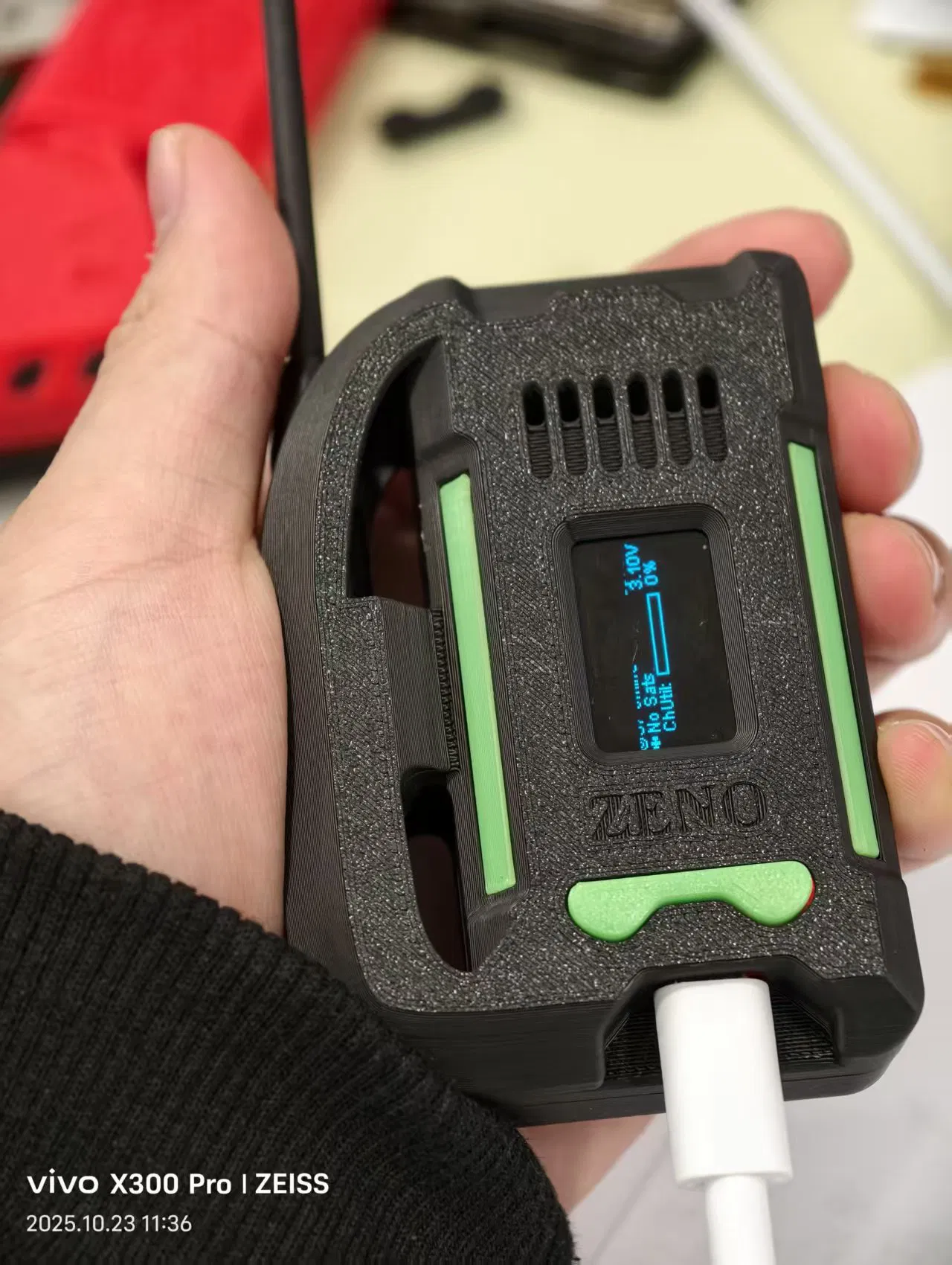

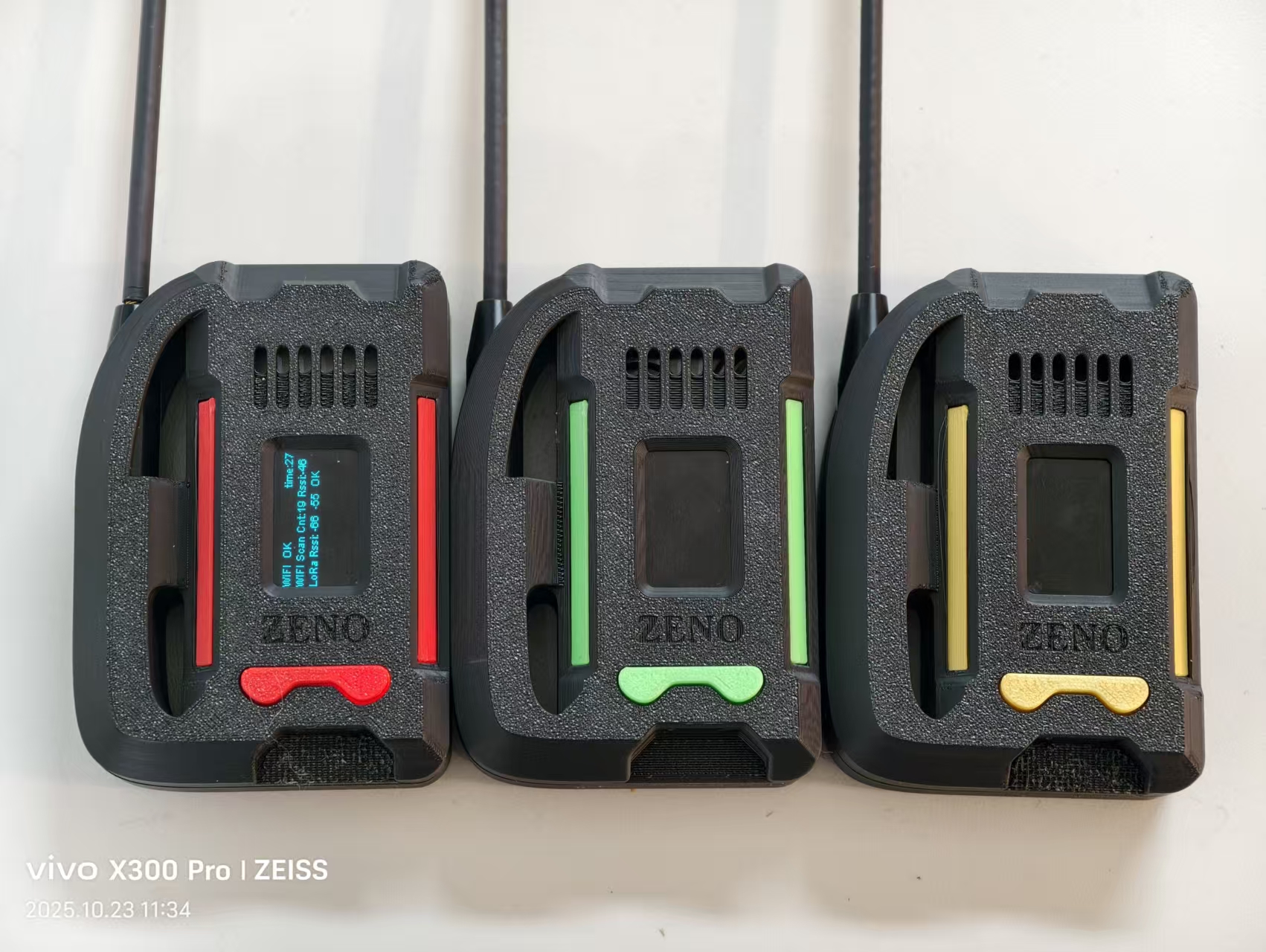

- Hộp in 3D này được thiết kế đặc biệt cho Heltec WiFi LoRa 32 (V4), và phiên bản này hỗ trợ lắp đặt mô-đun GPS.

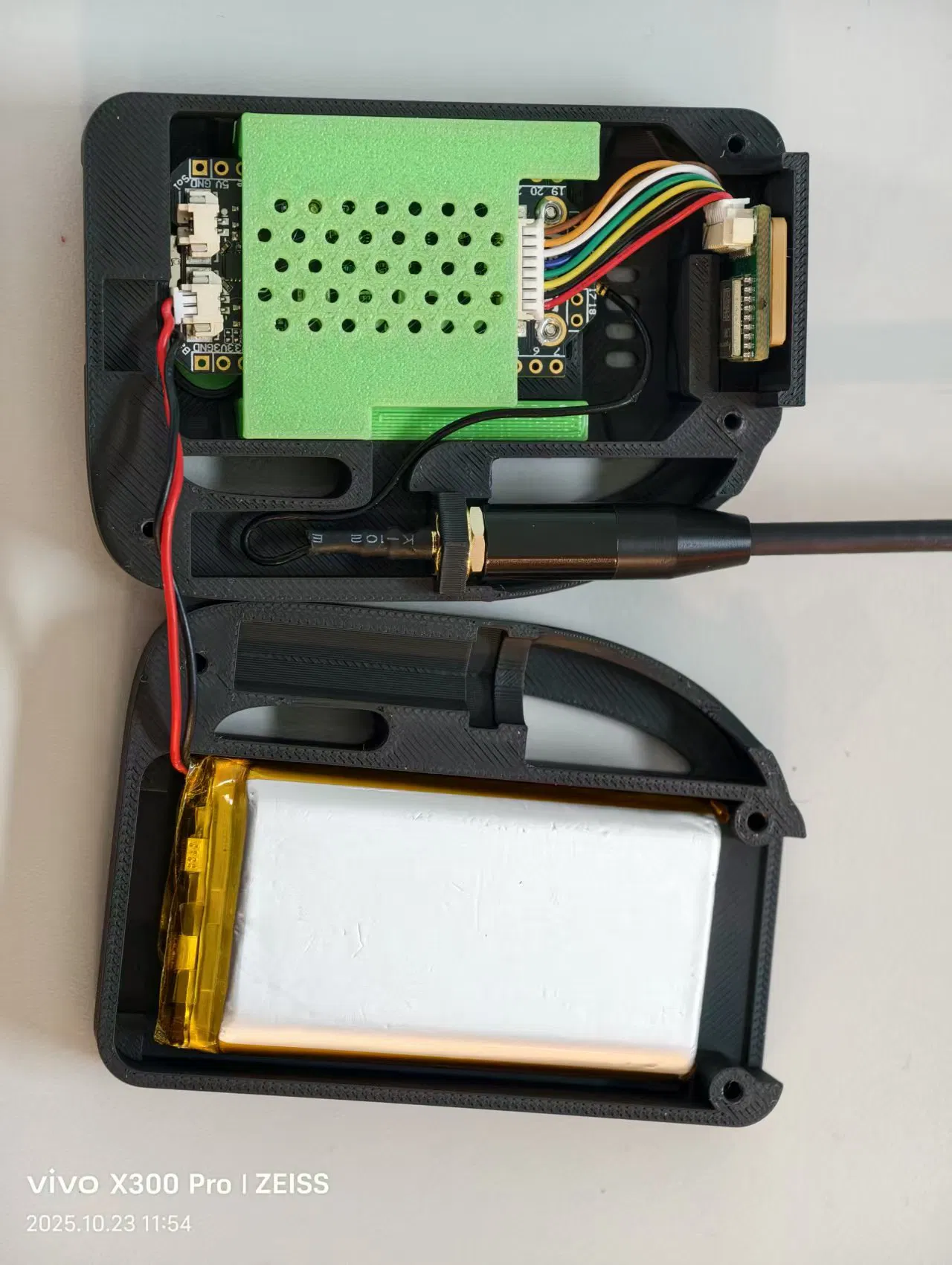

- Nó bao gồm pin 3000mAh, ăng-ten và bảng mạch PCB WiFi LoRa 32 (V4).
- Hộp in 3D sẽ được tối ưu hóa và cập nhật theo thời gian.
- Cần ba vít tự khai thác M2.5 × 8 để lắp đặt.
- Mọi người hoan nghênh in chiếc hộp này! Tui đã bỏ rất nhiều công sức và suy nghĩ vào việc thiết kế nó. Là một người mới bắt đầu trong lĩnh vực mô hình hóa 3D, tui thực sự đánh giá cao mọi phản hồi hoặc gợi ý bạn có thể có. Đừng ngần ngại nhắn tin trực tiếp hoặc để lại bình luận — sự ủng hộ của các bạn có ý nghĩa rất lớn đối với tui.
- Nhắc nhở thân thiện: khi lắp đặt ăng-ten, hãy đảm bảo siết chặt ốc vít. Có một lỗi thiết kế nhỏ ở phần này, nhưng tui sẽ cập nhật mô hình khi tìm ra giải pháp.

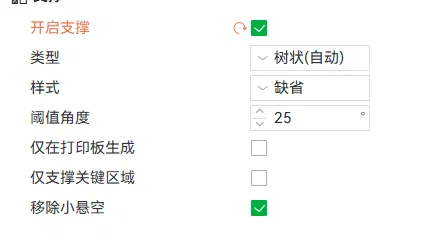

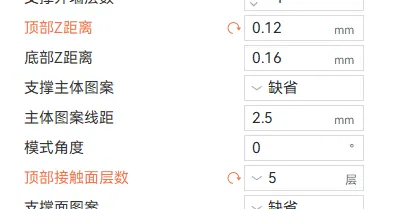

- Sử dụng cài đặt in như trong hình trên sẽ giúp việc loại bỏ các bộ phận hỗ trợ in 3D dễ dàng hơn nhiều.
- WiFi LoRa 32(V4), ESP32S3 + SX1262 LoRa Node, tương thích Meshtastic và LoRaWAN – Heltec Automation
- GT-800 902-928, ăng-ten 915 MHz (SMA) – Heltec Automation
- Heltec 3.7V Lipo Battery 3000Mah PL103665 Lithium Battery Li Polymer Batteries for T114 V2 LoRa 32 V3 Dev-board LoRa Node 1Pc - AliExpress 44
- https://heltec.org/project/l76-gnss-module/
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
