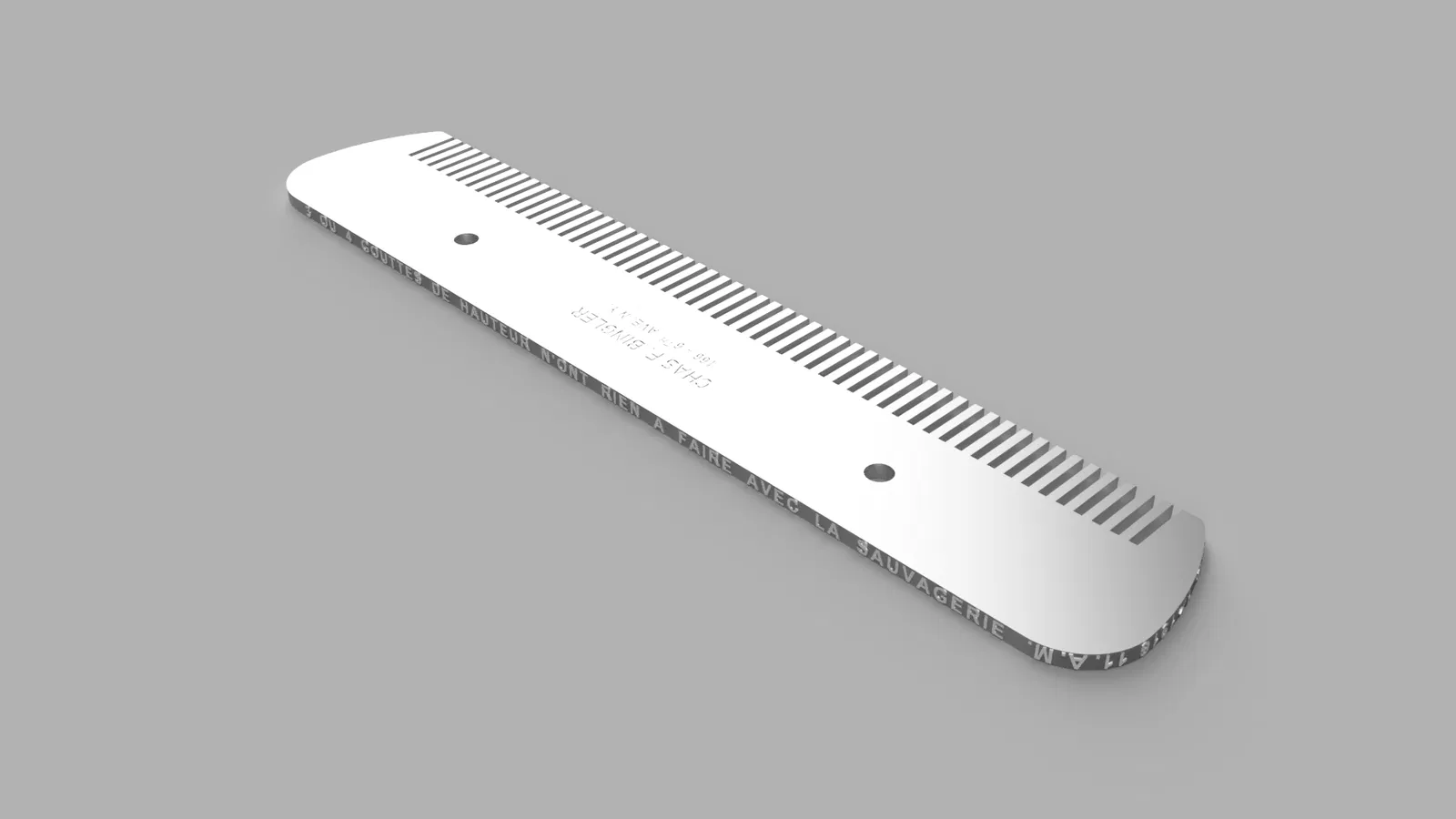

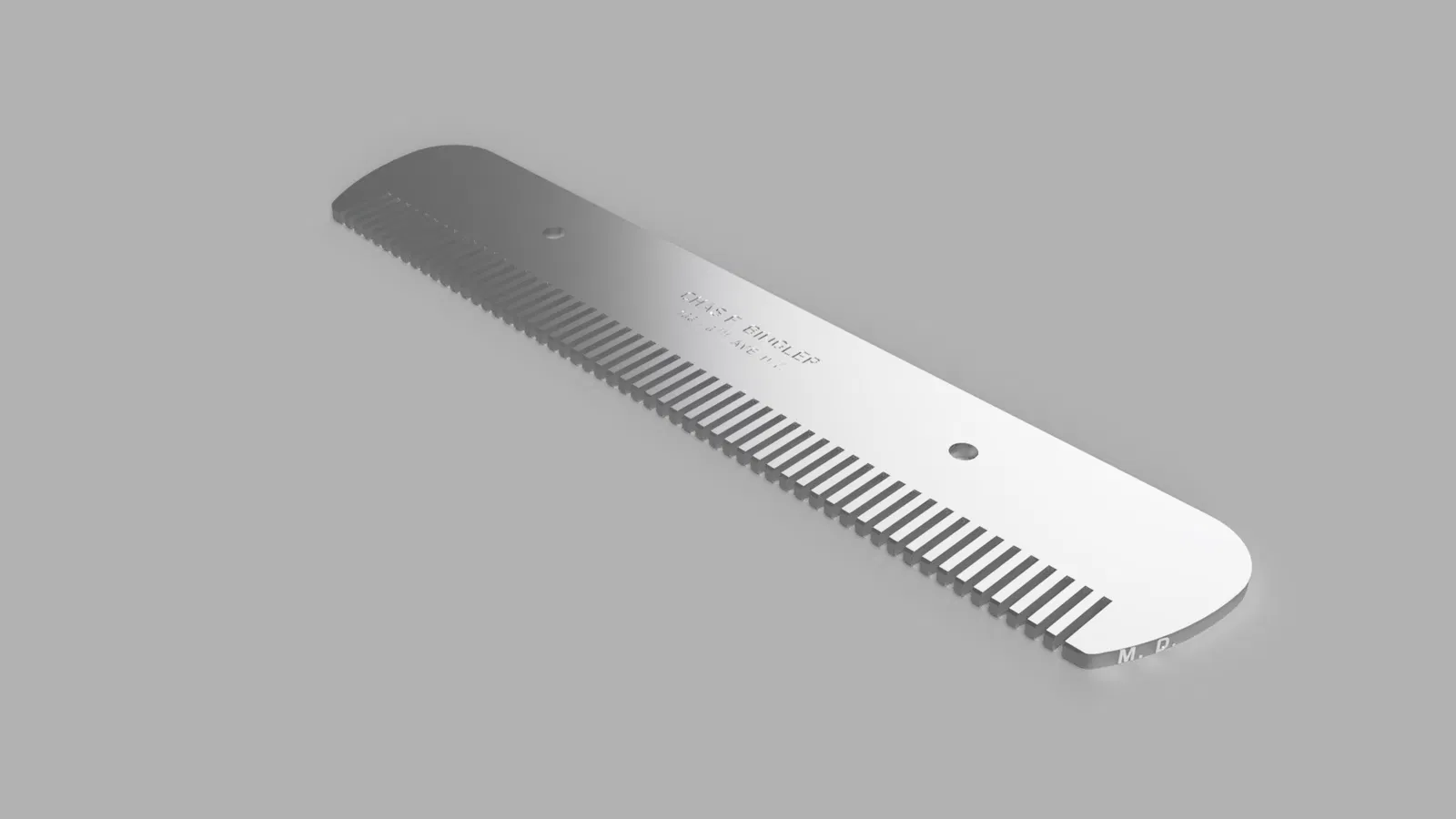

Mô hình Lược (Peigne) của Marcel Duchamp

Mô hình này là một trong bộ sưu tập Prêt à Faire: Mô hình Readymade có thể in

VỀ BẢN GỐC

Đây là mô hình của Peigne, một tác phẩm điêu khắc Readymade được mệnh danh là “chỉnh sửa” do Marcel Duchamp tạo ra vào năm 1916. Mặc dù hầu hết các phiên bản gốc của Readymades đã bị thất lạc, chúng ta vẫn có thể xem bản gốc tại Bảo tàng Nghệ thuật Philadelphia. Ngoài ra còn có các phiên bản được tạo vào năm 1963 và 1964, được trưng bày trong các bảo tàng và bộ sưu tập tư nhân trên toàn thế giới.

Tìm hiểu thêm về tác phẩm này tại:

• Bảo tàng Nghệ thuật Philadelphia

• Moderna Museet, Stockholm

• Kristina Seekamp tại Tout Fait

Các ảnh mẫu của bản gốc và bản sao:

Bảo tàng Nghệ thuật Philadelphia Bản gốc năm 1916

Bảo tàng Hirshorn Phiên bản năm 1964 có hộp

Moderna Museet Bản sao năm 1963

Bộ sưu tập tư nhân Phiên bản năm 1964 có hộp

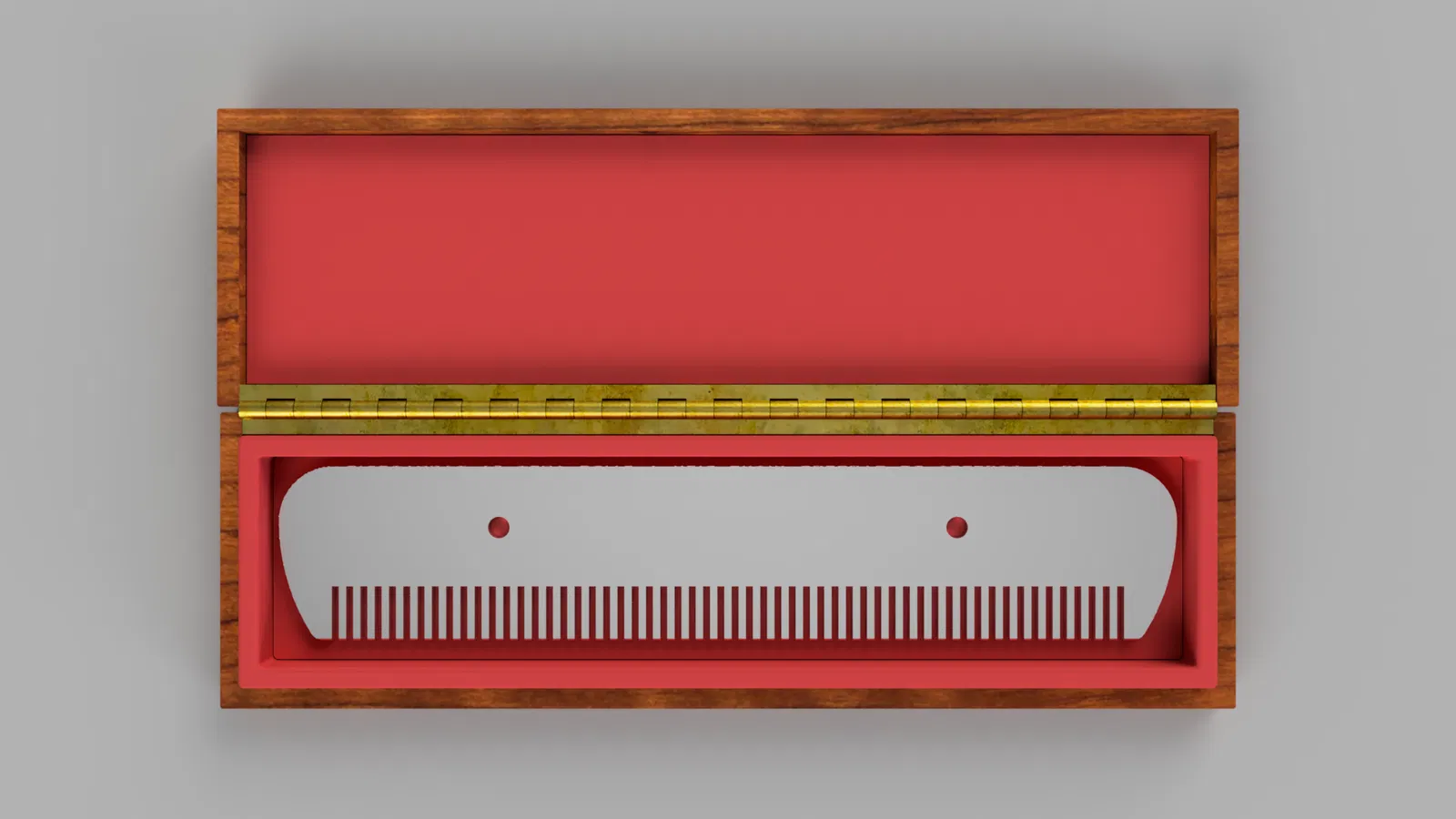

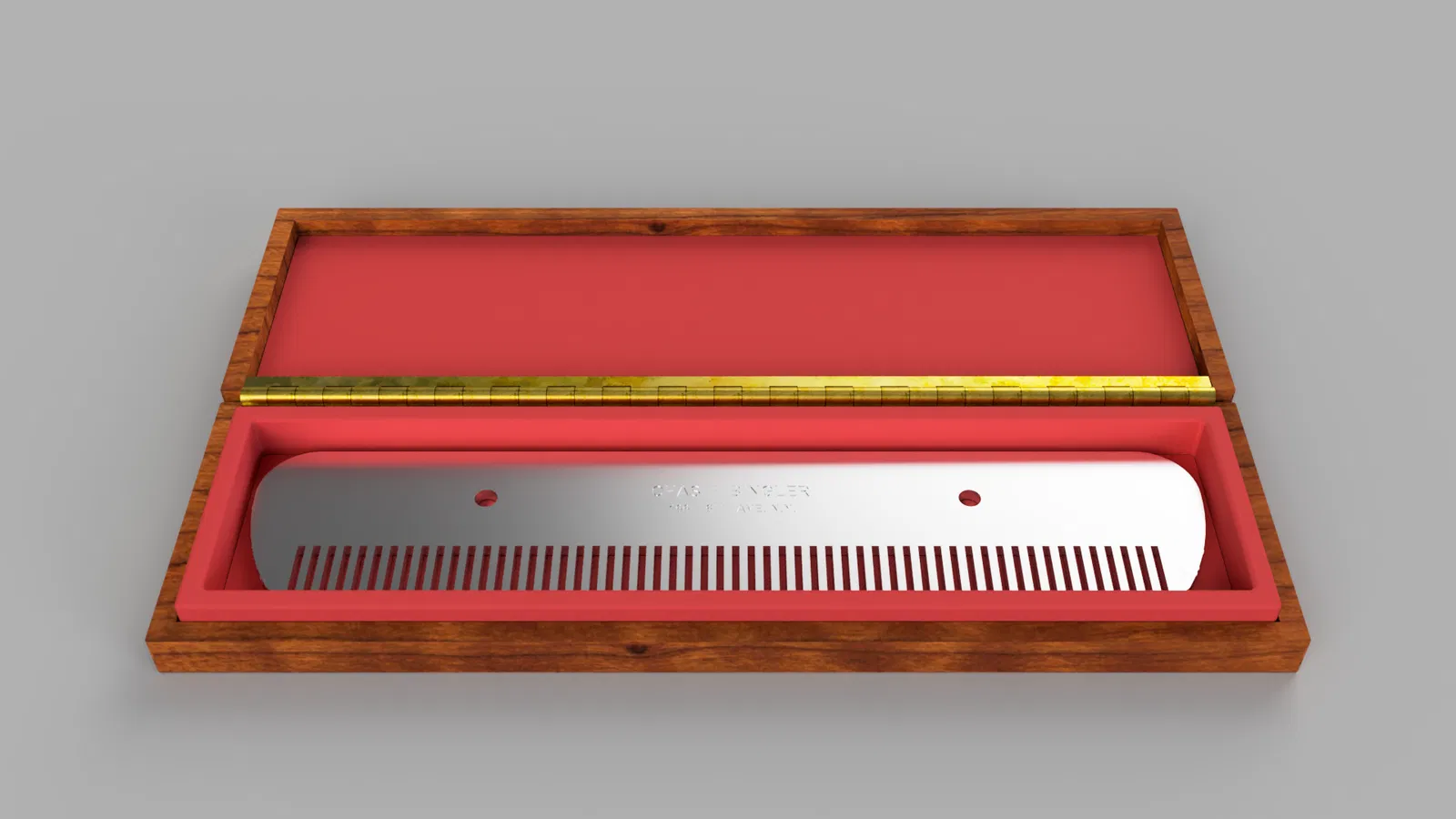

Mô hình khác với bản gốc bất cứ khi nào cần thiết để tối ưu hóa cho việc in 3D FDM đa vật liệu. Tôi đã bao gồm các tệp STL, cũng như tệp 3MF, vì dự án này có các vấn đề về kết cấu phức tạp, bao gồm để gợi ý vân gỗ, đánh bóng (ironing) để mô phỏng kim loại và lớp phủ mờ (fuzzy skin) để tái tạo vải nỉ. Hộp có bản lề piano, một chi tiết đặc biệt khó thực hiện trong in 3D. Tôi không thể bỏ qua thử thách mô hình hóa và in hộp này!

Trong khi nhiều nghệ sĩ đã lấy cảm hứng từ tác phẩm của Marcel Duchamp nói chung, tôi không tìm thấy trường hợp nổi bật hoặc được ghi nhận rộng rãi nào về việc một nghệ sĩ lấy cảm hứng từ biểu tượng của Comb trong quá trình nghiên cứu của mình. Điều này có thể là do tính chất cực kỳ giản dị của nó và thực tế là ý nghĩa của nó gần như hoàn toàn xuất phát từ văn bản đi kèm và tiền đề khái niệm (readymade thuần túy, sự thờ ơ), thay vì một hình thức trực quan hấp dẫn mời gọi diễn giải lại. Do đó, tác phẩm này có thể là tác phẩm đầu tiên thuộc loại này.

LƯU Ý KHI IN

Mô hình KHÔNG được thiết kế để thay đổi kích thước. Nó nên được in với kích thước đầy đủ, có thể thực hiện trên hầu hết các máy in đa vật liệu. Bạn có tùy chọn in riêng chiếc lược trên máy đa vật liệu, hoặc bạn cũng có thể bao gồm hộp phiên bản năm 1964.

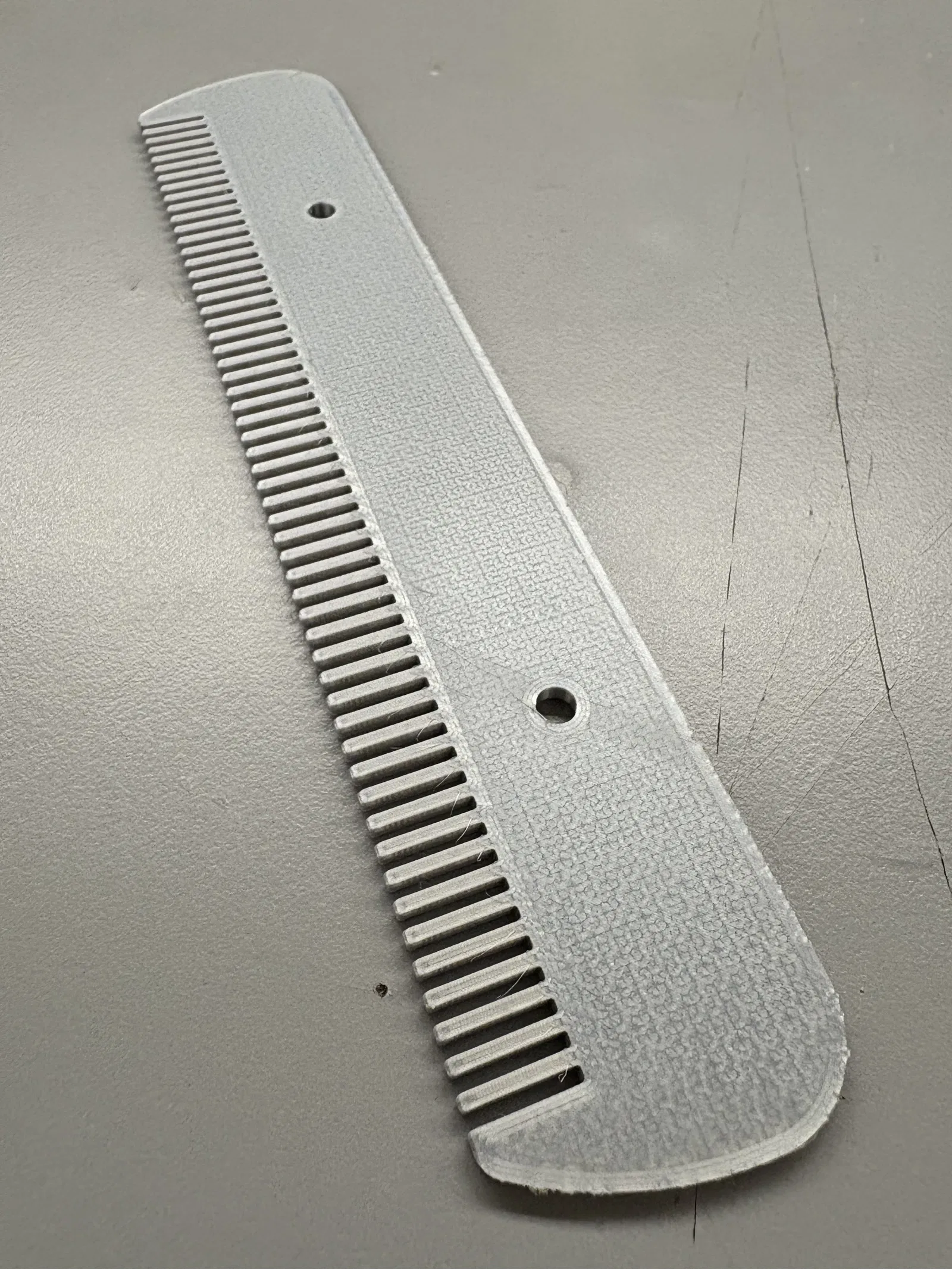

Đối với chiếc lược:

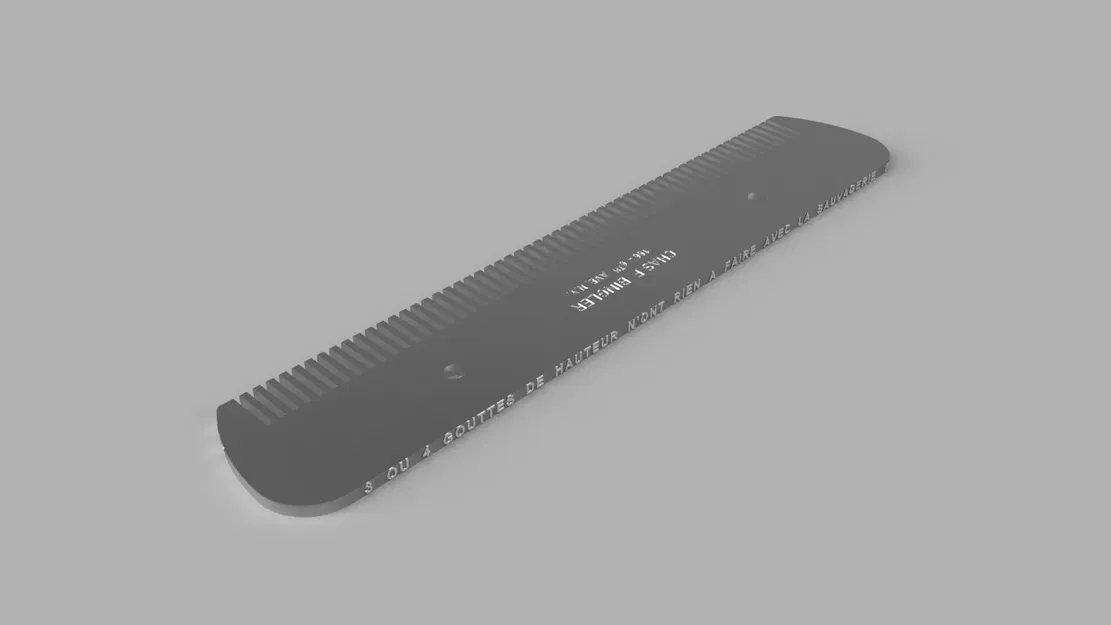

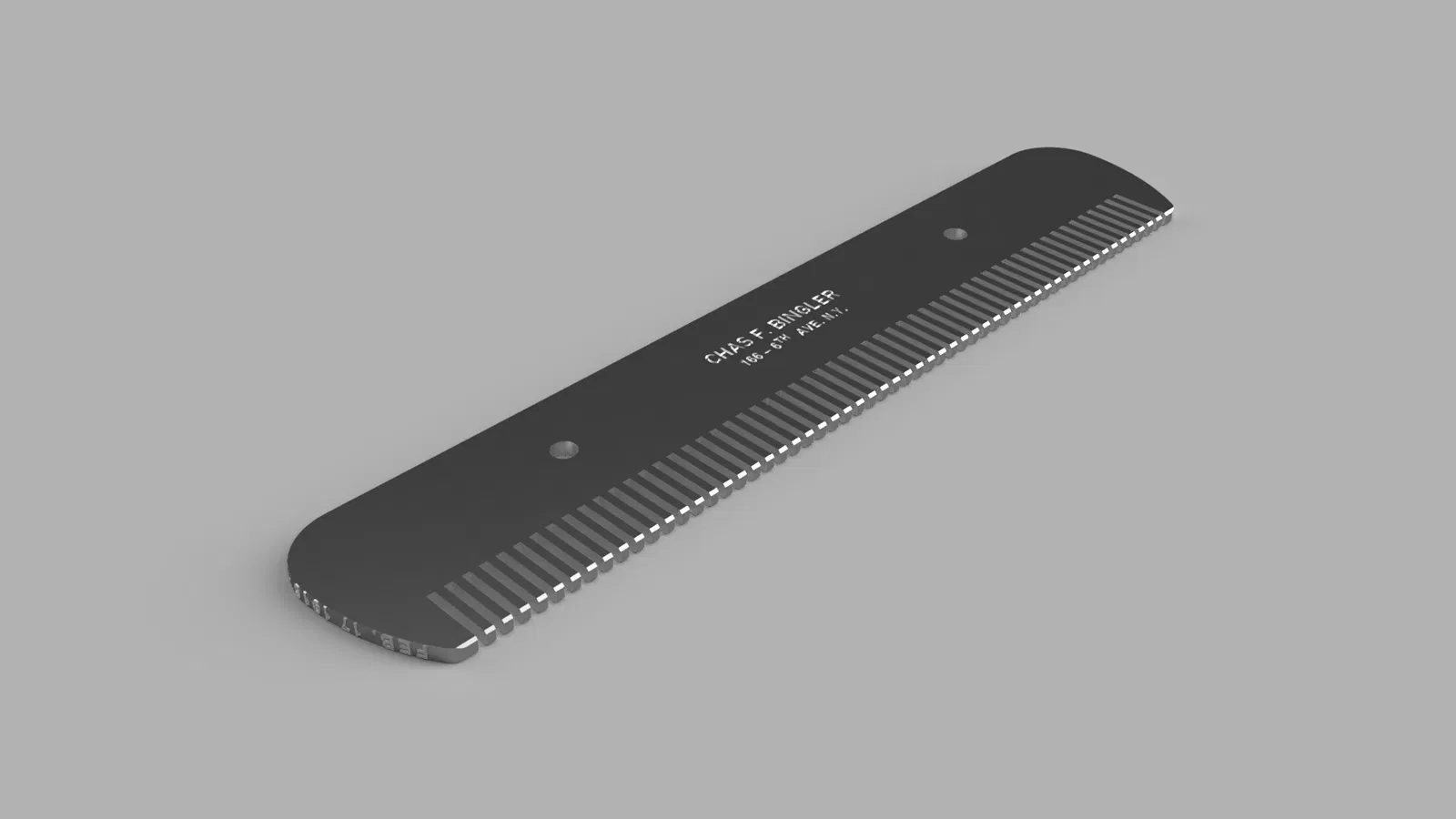

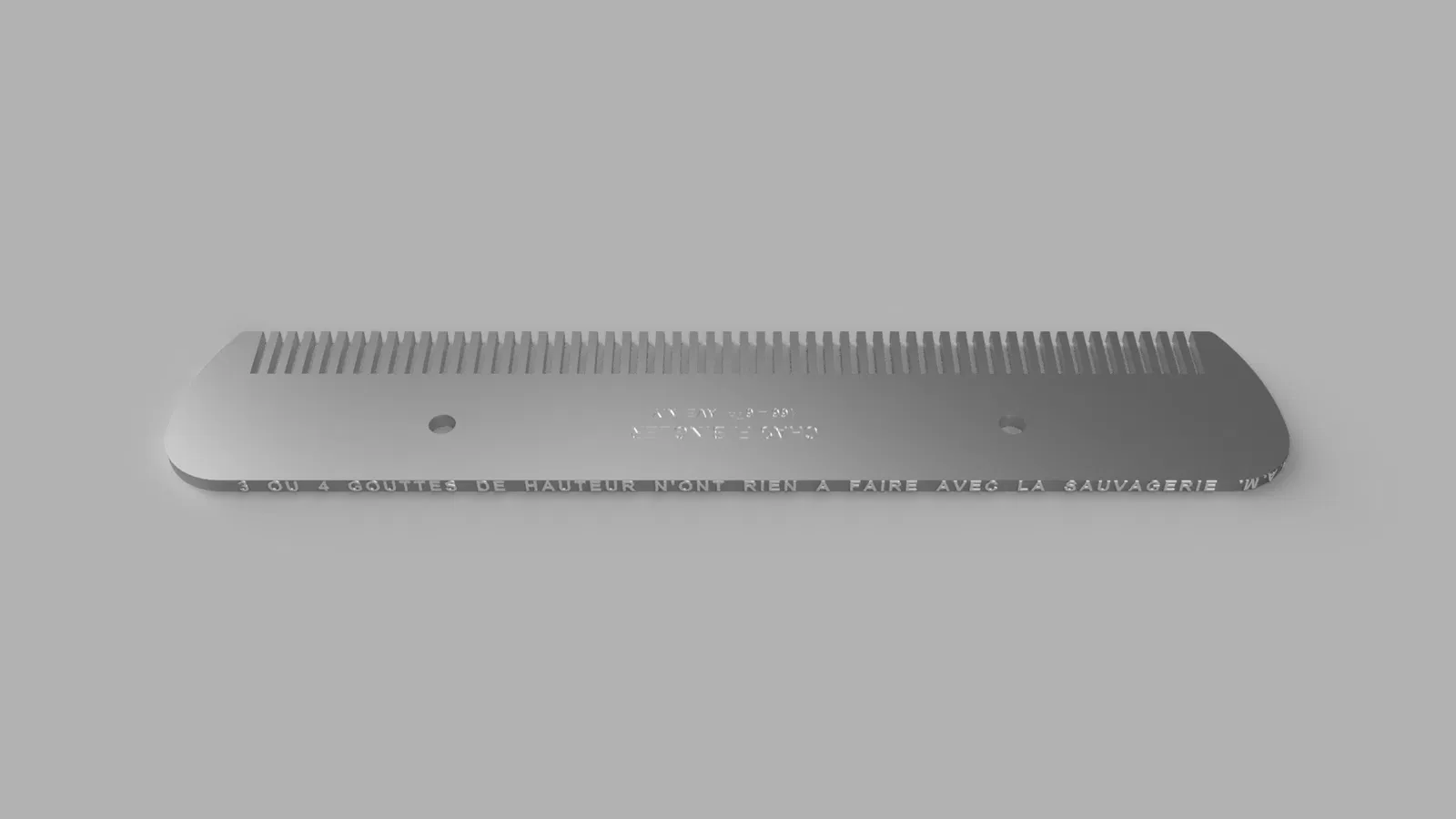

• Tệp 3MF của chiếc lược chứa một hộp ẩn được gộp vào trong slicer. Mục đích của hộp này là để kiểm soát độ sâu của đa vật liệu, thứ mà tôi thấy ảnh hưởng đến các chữ khắc ở mặt trên.

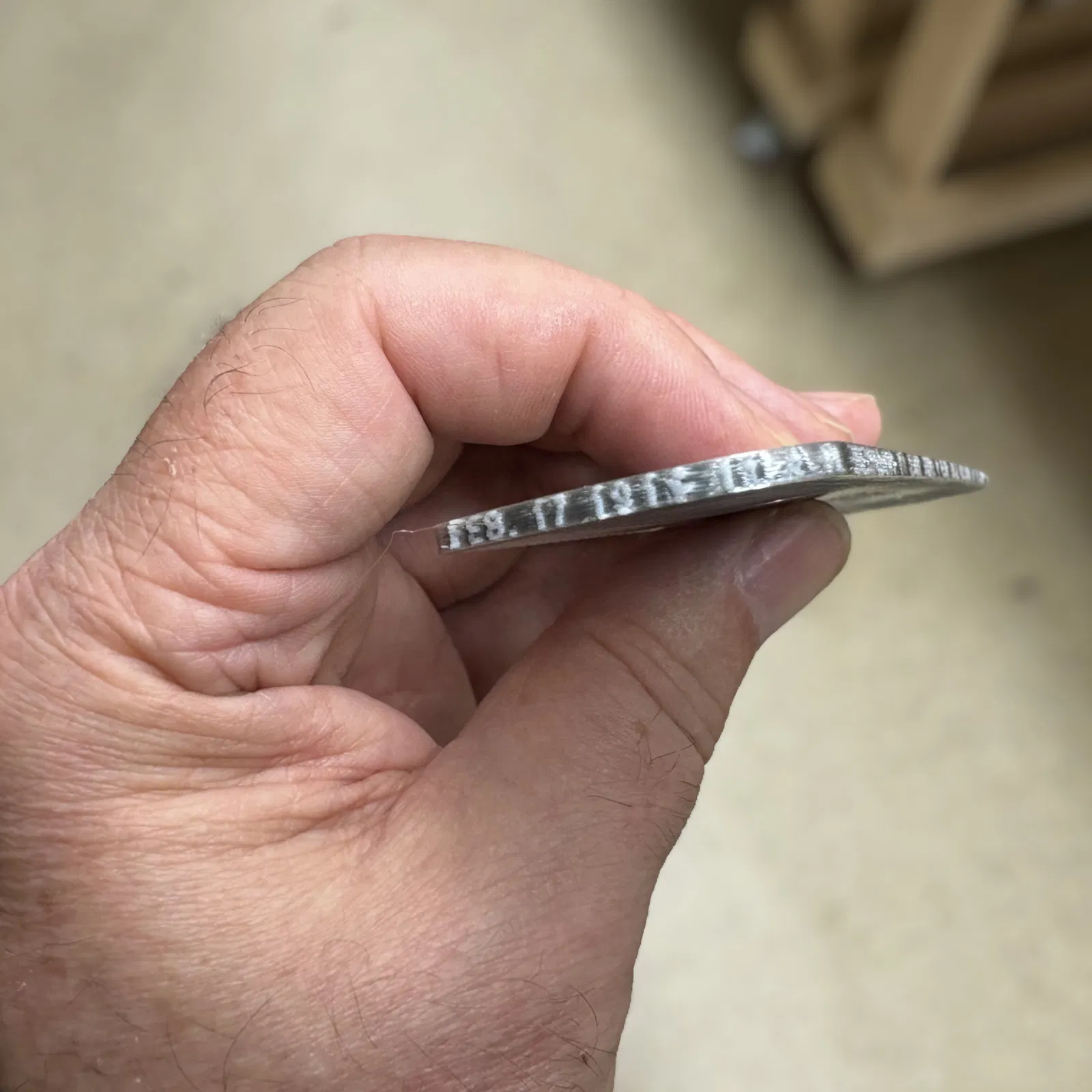

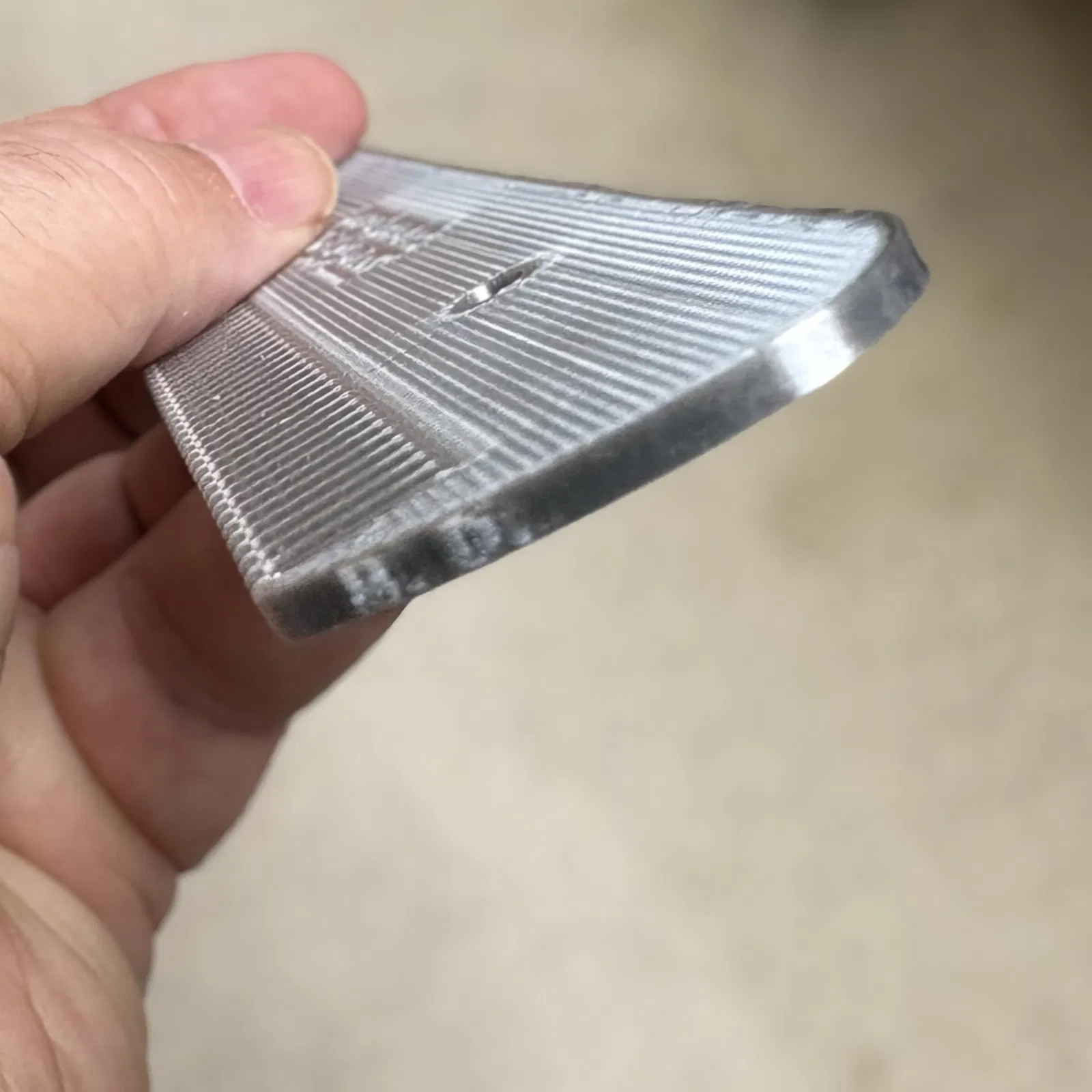

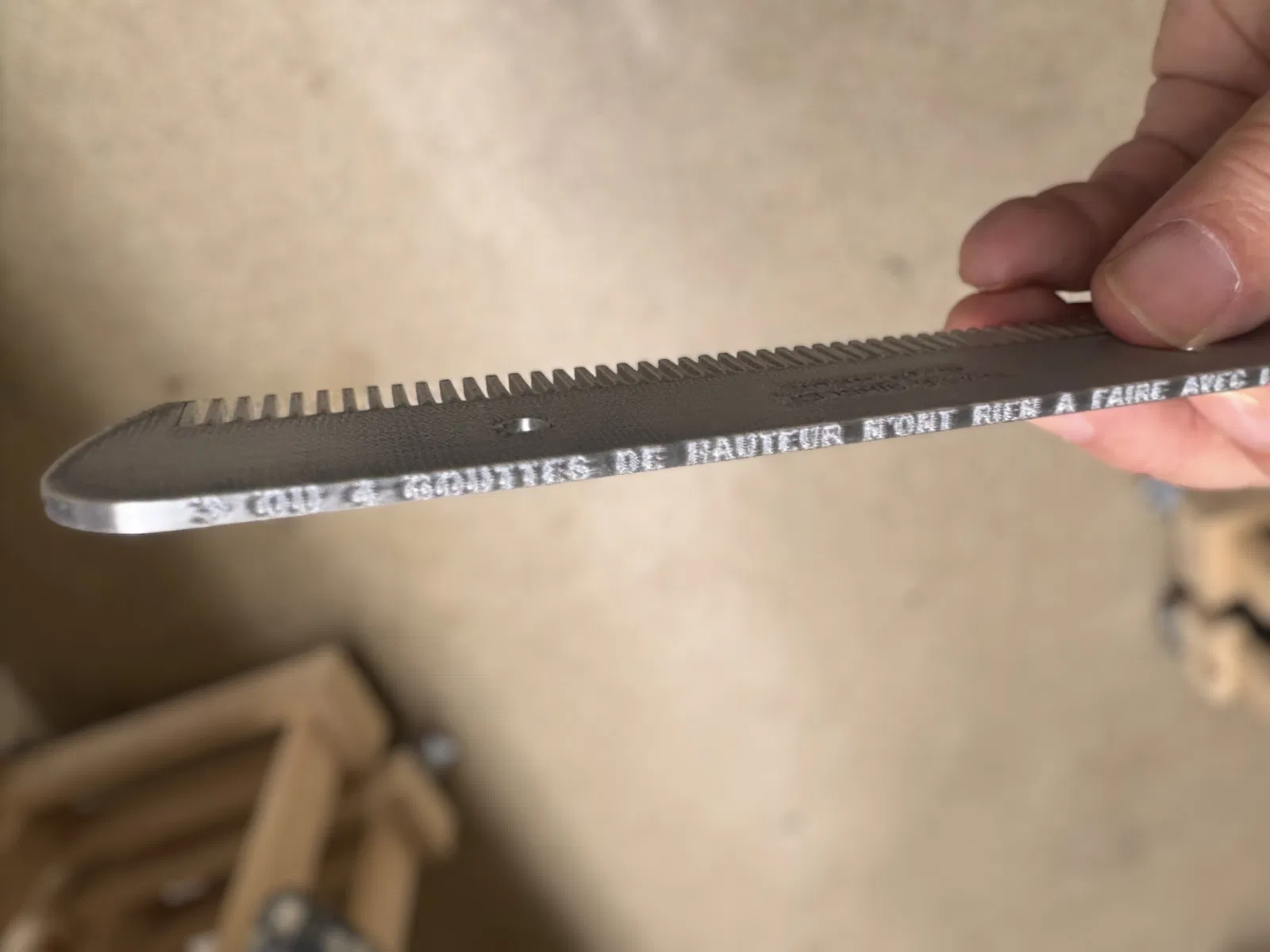

• Để hiển thị tốt nhất mặt trên của chiếc lược, hãy in với phần chữ khắc HƯỚNG XUỐNG, và đánh bóng lớp trên cùng, đó sẽ là mặt sau của chiếc lược.

• Chọn tùy chọn MỘT đường viền ở trên cùng và dưới cùng. Nhìn sẽ đẹp hơn nhiều.

• Đổ đầy 100% hoạt động tốt.

• Chơi với chiều cao lớp thay đổi có thể giúp chữ rõ hơn.

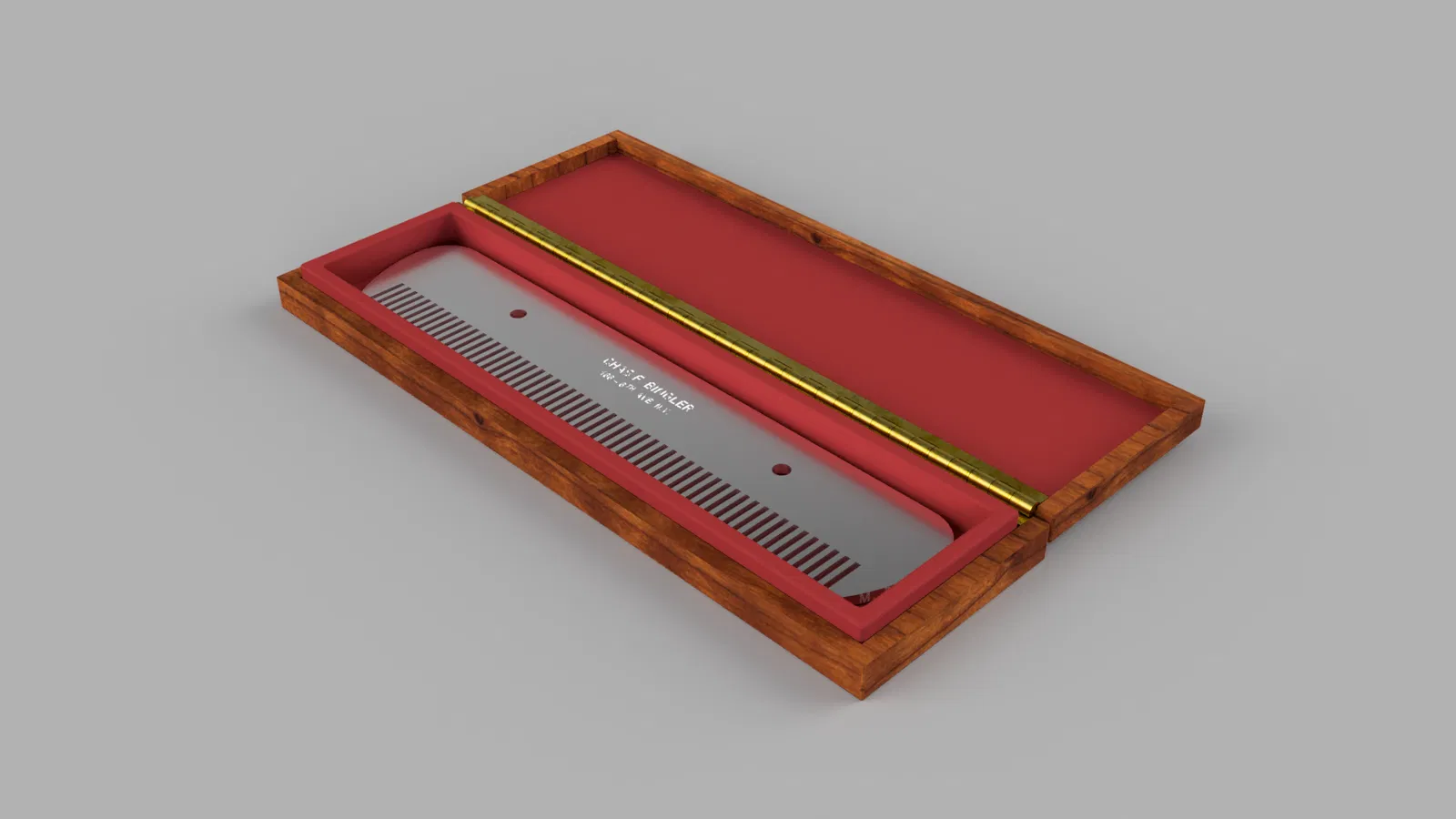

Đối với chiếc hộp:

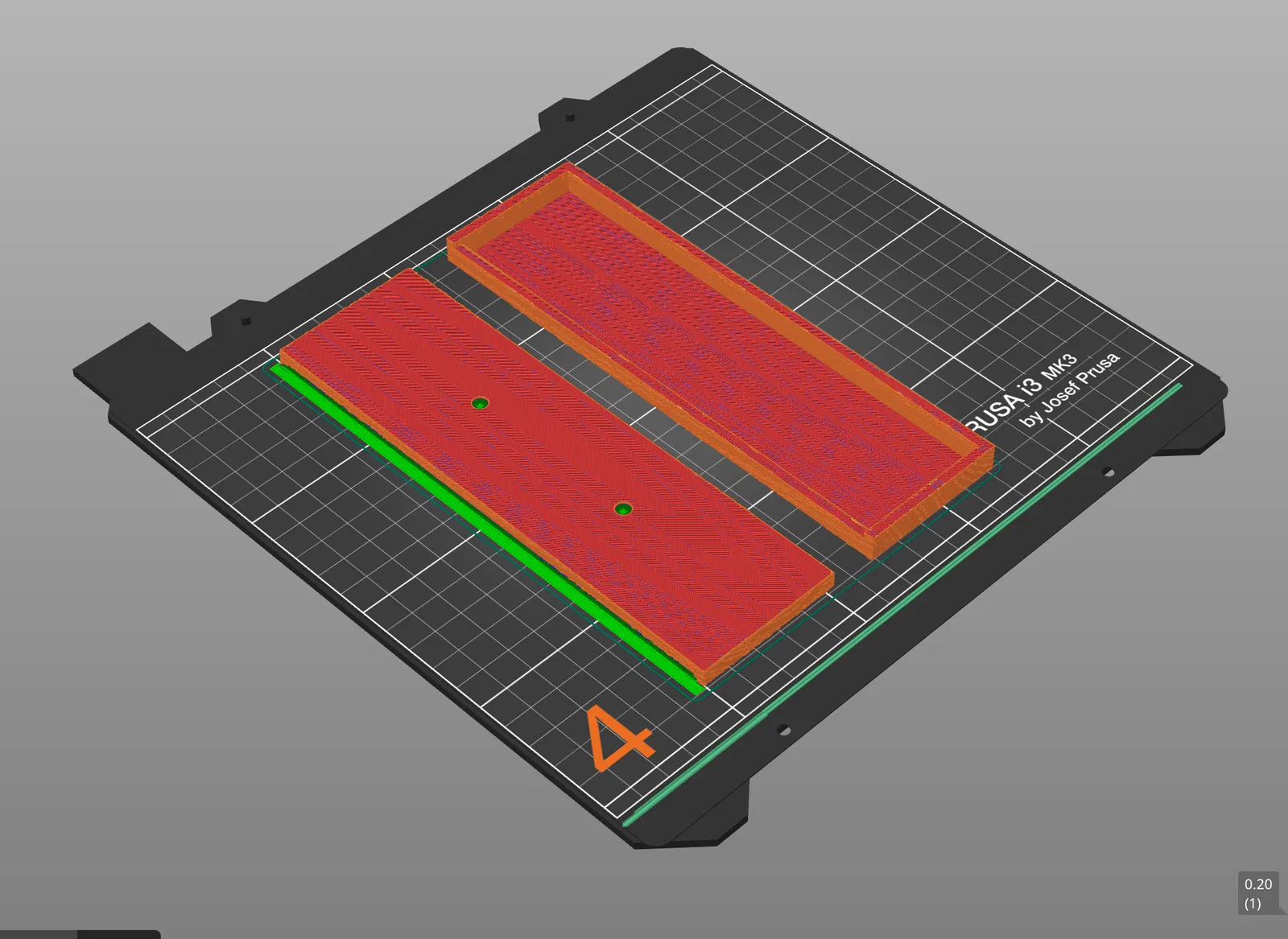

• Sử dụng màu gỗ tối cho mặt trên và đáy hộp. Sử dụng cài đặt được đề xuất cho cho các bộ phận này. Cũng đặt đường viền đơn cho mặt trên và đáy để trông đẹp hơn. Hiệu ứng vân gỗ là tùy chọn, nhưng bạn sẽ không hối hận khi sử dụng nó đâu. Tin tôi đi, tôi đã từng nghi ngờ.

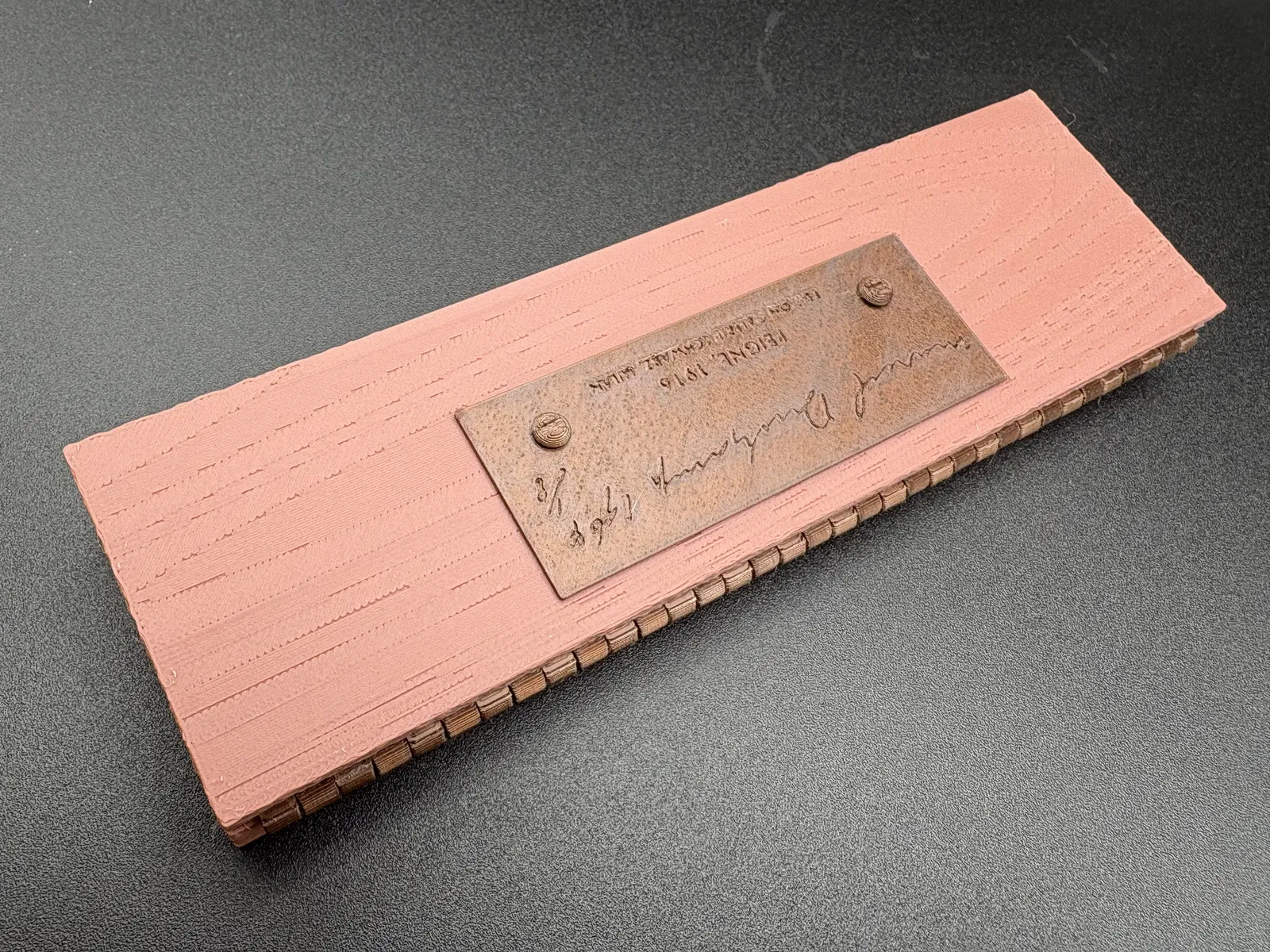

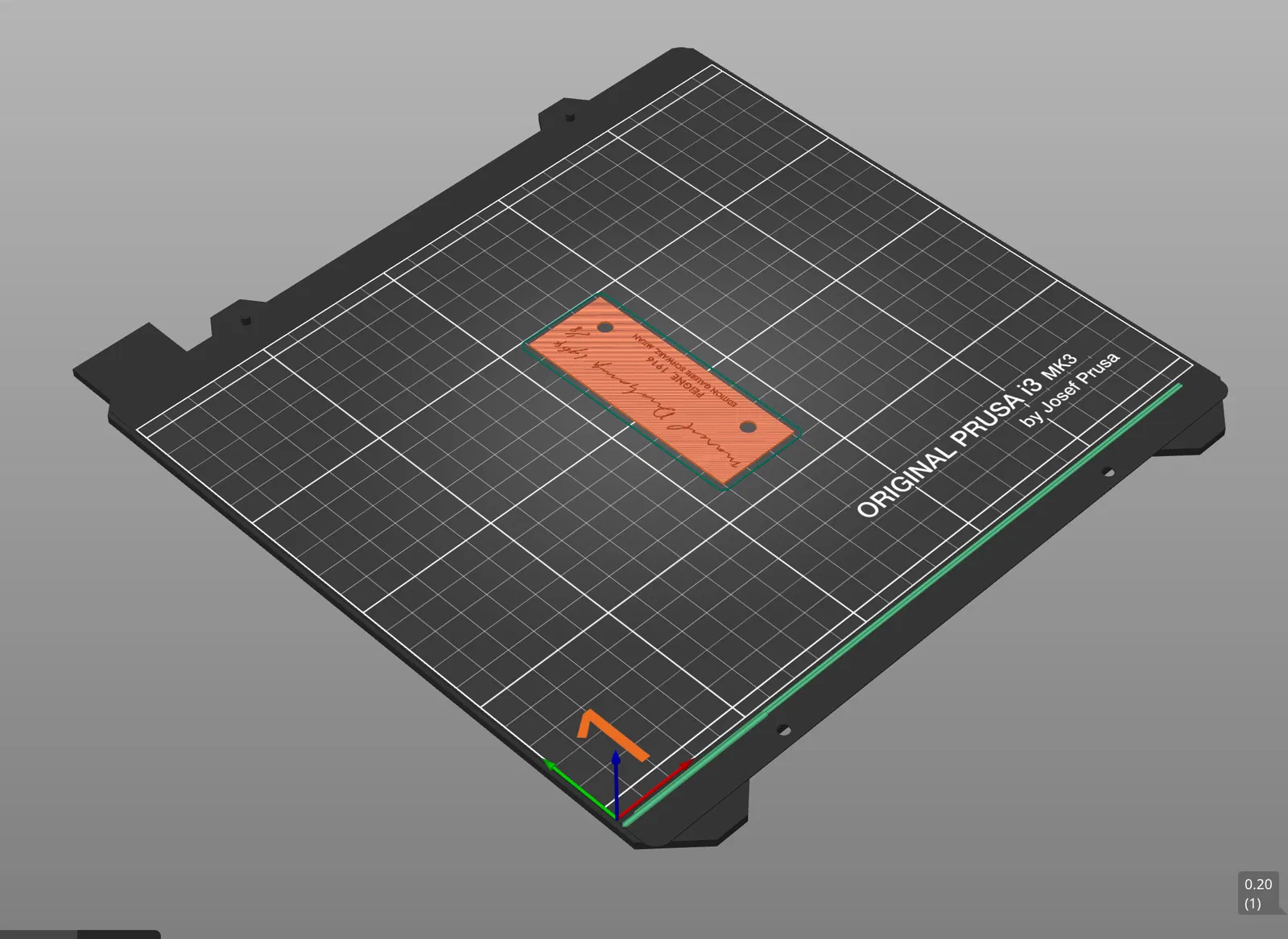

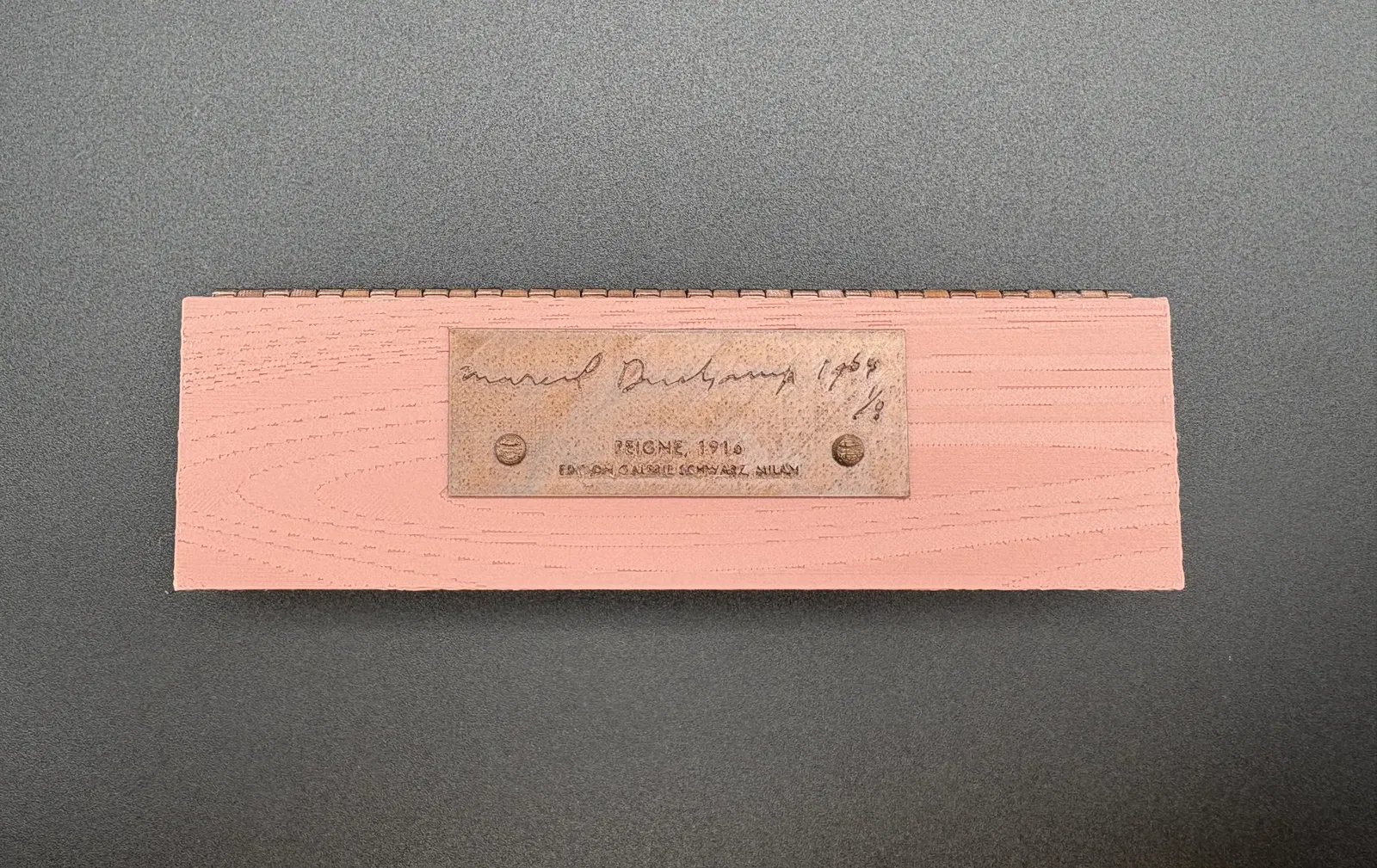

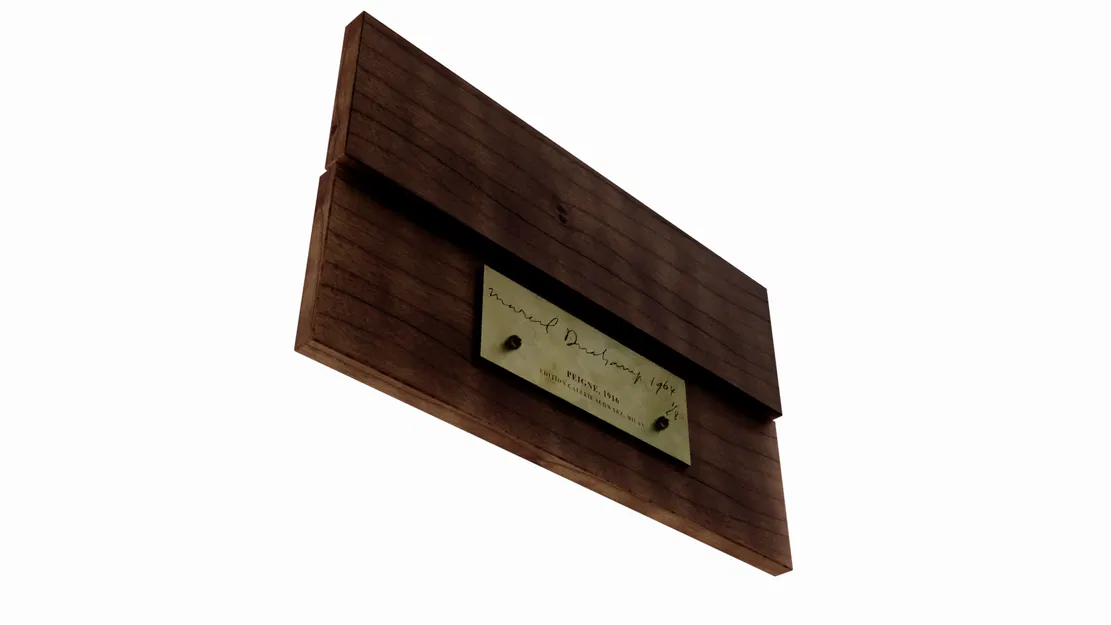

• Sử dụng màu đồng thau cho mảng kim loại, đầu vít và các bộ phận bản lề. Đối với mảng kim loại, in lớp đổ đầy trên cùng với mô hình Hilbert Curve và đặt đánh bóng CHỈ cho lớp trên cùng, điều này giúp chữ rõ hơn. Đặt đường viền đơn cho phần này.

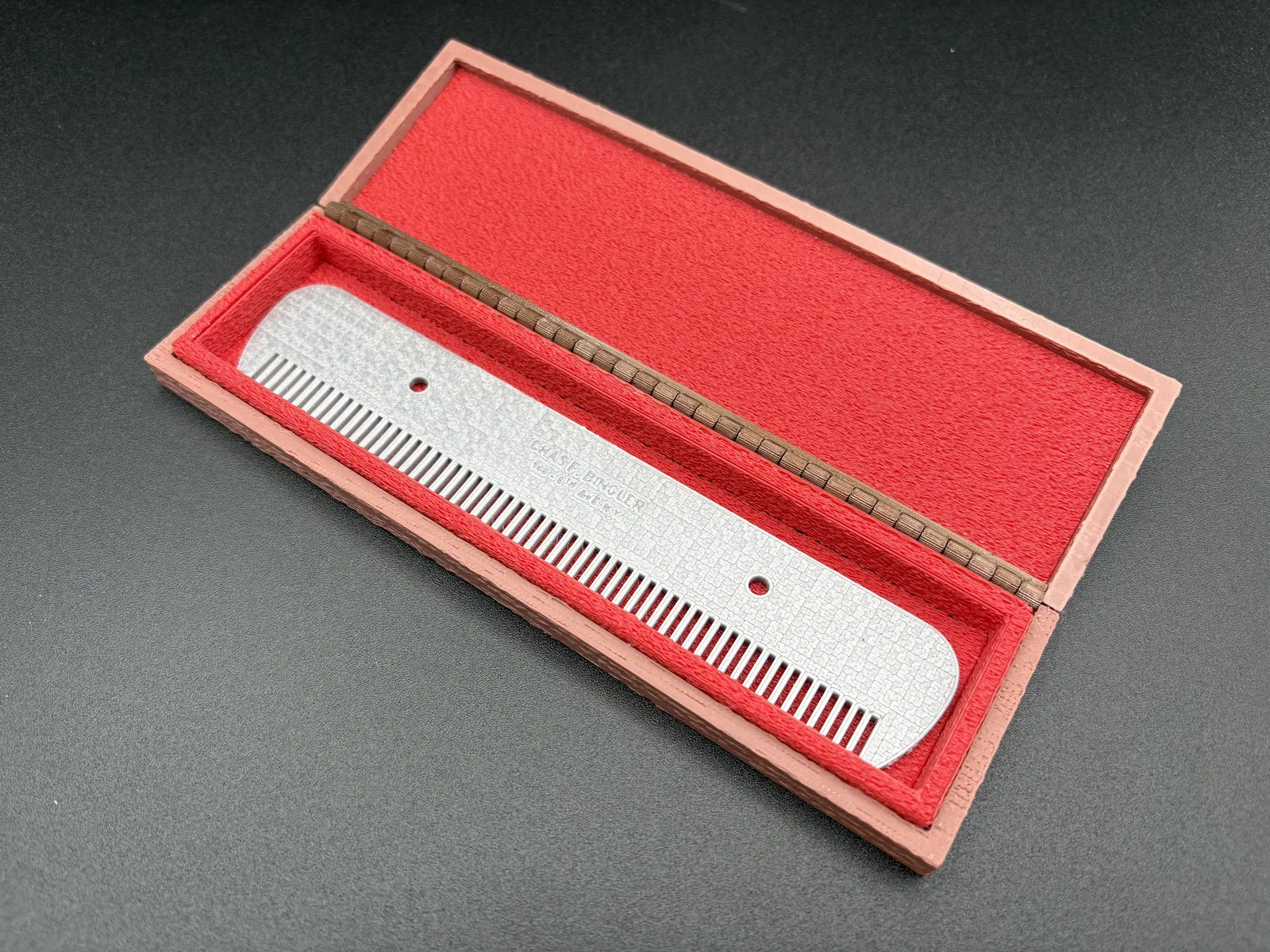

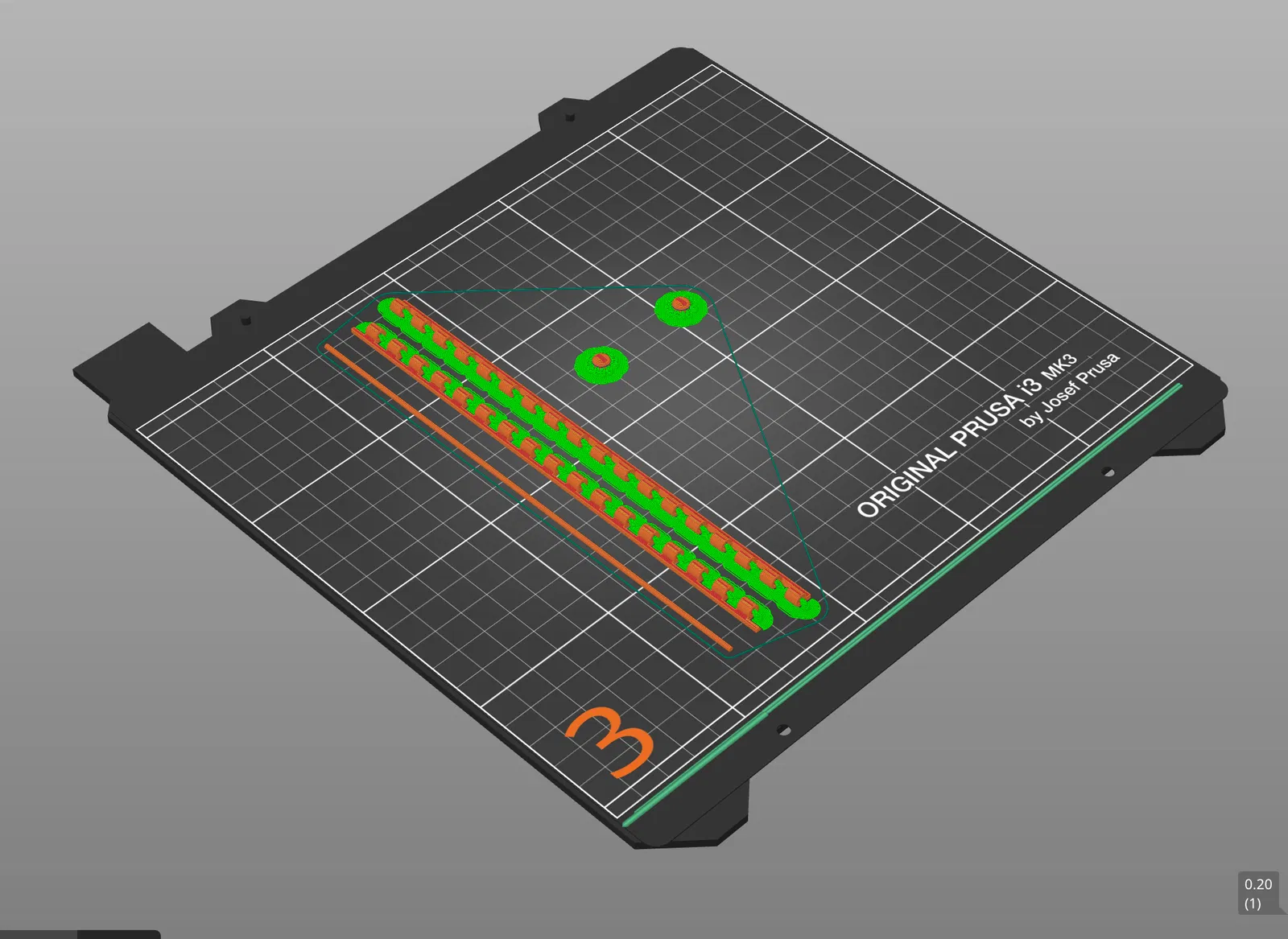

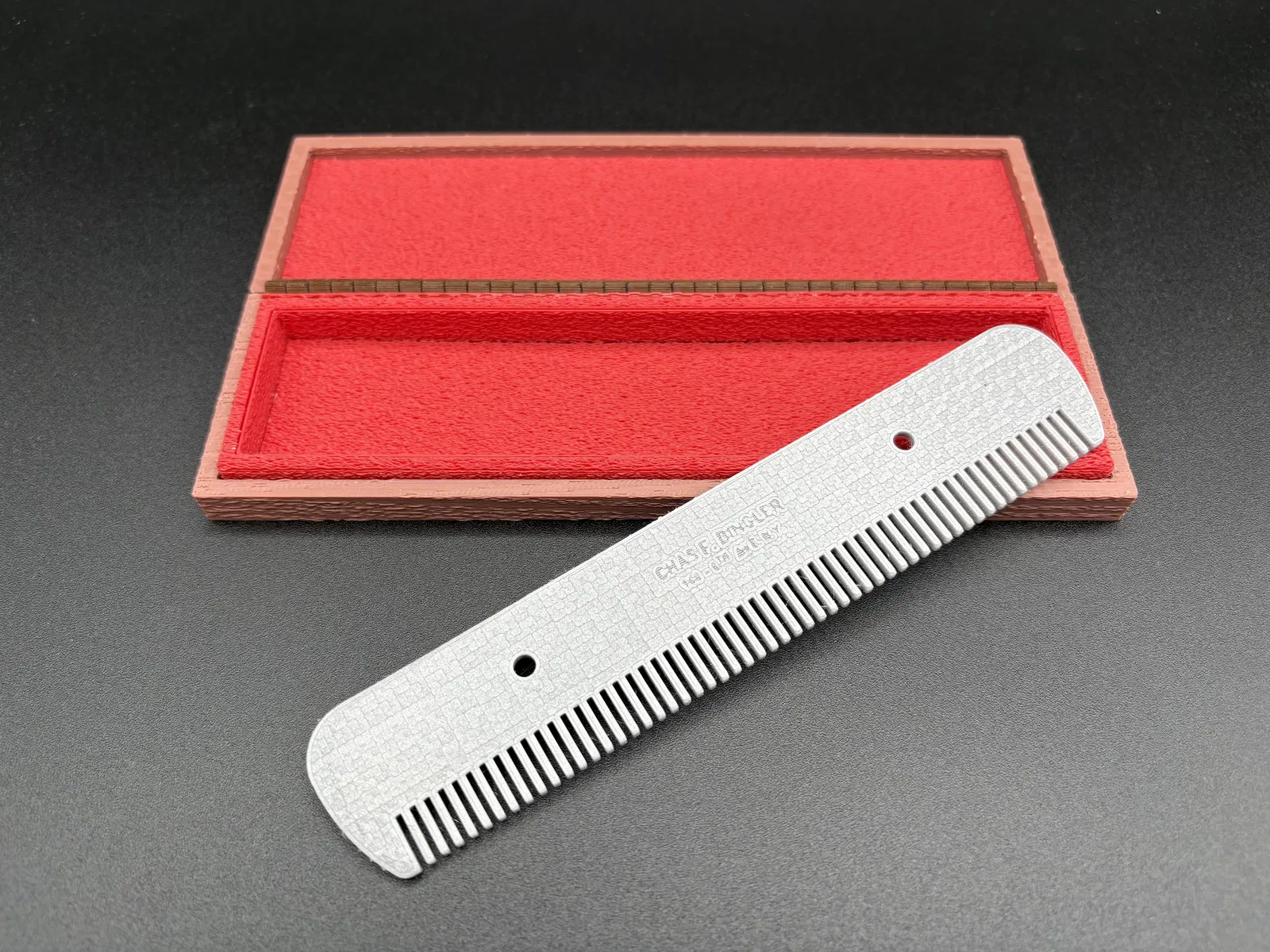

• Tất cả các bộ phận vải nỉ là màu đỏ mờ bão hòa. Đặt tất cả các bộ phận vải nỉ gần như theo chiều dọc như minh họa trong ảnh bàn in. Sơn lên lớp phủ mờ (fuzzy skin) trên tất cả các bề mặt có thể nhìn thấy của các bộ phận vải nỉ. Sử dụng các giá trị 0.5 và 0.5 cho fuzzy skin để tăng kết cấu. Sử dụng giá đỡ sơn (paint-on support) như minh họa.

• Giá đỡ nên ở chế độ Snug và chỉ đặt cho bàn in. NGOẠI LỆ: Chỉ định Organic cho bản lề và nắp chụp vít. Đừng nói là bạn chưa được cảnh báo.

• Không cần thiết phải có viền (brim), ngay cả khi bạn nhận được cảnh báo.

In các bộ phận lắp ráp với số lượng sau:

• Vít hộp: In 2 cái

• Tất cả các bộ phận khác: In 1 cái mỗi loại

Các vật liệu được đề xuất tôi đã sử dụng:

• Prusament Galaxy Silver PLA cho chiếc lược

• Hỗn hợp PLA Prusament Pearl White cho chữ trên chiếc lược

• Amolen Silk PLA Aged Brass cho mảng kim loại, vít và bản lề piano

• SUNLU Cherry Wood Fiber PLA cho chiếc hộp

• SUNLU Matte Red PLA cho lớp lót vải nỉ

Cài đặt chung của tôi:

• Cài đặt In: 0.15mm Structural để hoàn thiện đường viền mượt mà cho chiếc lược, 0.2mm Structural cho các bộ phận khác

• Sợi in: Prusament PLA hoặc PLA thông thường

• Máy in: Prusa MK3/MMU2

• Giá đỡ: Sơn (Paint-on) như trong tệp 3MF

• Đổ đầy: 15%

• Viền: Không có

• Cài đặt nâng cao:

  • Lớp và đường viền: tất cả cài đặt mặc định

  • Đổ đầy: Mẫu đổ đầy Gyroid, mẫu đổ đầy mặt trên và mặt dưới Concentric

  • Vật liệu hỗ trợ: Snug, nhưng xem ghi chú ở trên

Thông số kỹ thuật cho bản in:

• Tổng vật liệu đã sử dụng:

  • ~17 gram bạc

  • ~3 gram trắng

  • ~11 gram đồng thau

  • ~57 gram gỗ anh đào

  • ~78 gram đỏ mờ (do cần giá đỡ để đạt được fuzzy skin)

• Tổng thời gian: ~20 giờ

• Tổng số bàn in: 4 (1 đa vật liệu cho chiếc lược, 1 cho mỗi loại vật liệu hộp)

LƯU Ý LẮP RÁP

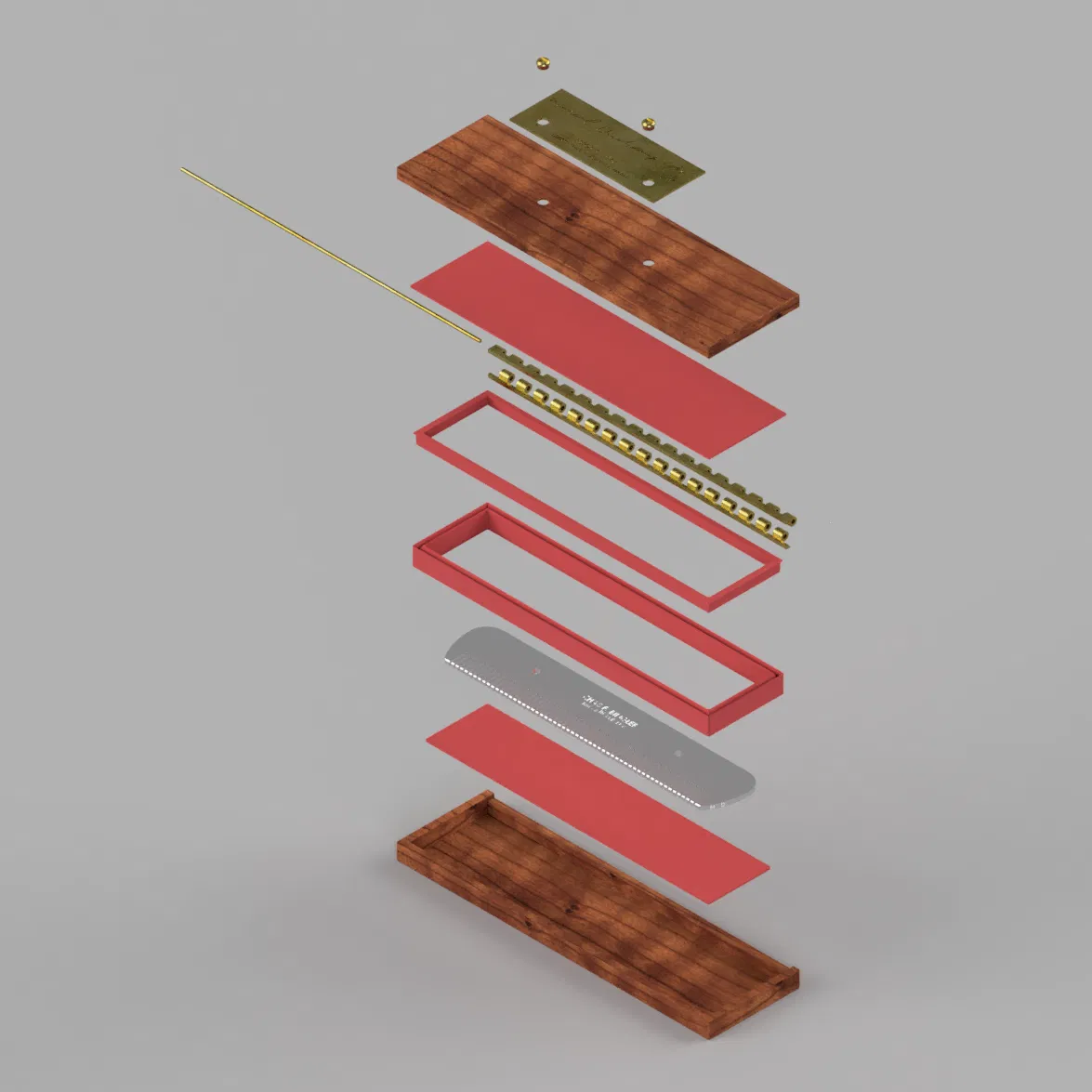

Nếu bạn đang làm hộp, hãy sử dụng bản vẽ exploded view làm hướng dẫn để lắp ráp như sau:

• Sử dụng keo siêu dính hoặc Gloop để lắp ráp. Hãy cẩn thận với lượng keo: dán cẩu thả sẽ làm kẹt bản lề hoặc dán chặt hộp.

• Lắp trục bản lề vào bản lề piano TRƯỚC KHI lắp ráp.

• Dán bản lề dưới vào khe của nó. Bộ phận vải nỉ bên hông đóng vai trò dẫn hướng cho việc này.

• Dán bản lề trên vào khe của nó.

• Đặt các vít vào mảng kim loại TRƯỚC KHI dán mảng kim loại vào mặt trên, sau đó mới lắp lớp vải nỉ trên cùng.

• Lắp miếng vải nỉ bên hông vào khe trên miếng vải nỉ bên hông. Nó sẽ khớp vào vị trí, nhưng tôi khuyên nên thêm một ít keo.

• Lắp miếng vải nỉ dưới vào bộ phận vải nỉ bên hông TRƯỚC KHI lắp các bộ phận này vào đáy hộp, sau đó dán vào.

LƯU Ý TRÌNH BÀY

Hộp là một cách tuyệt vời để thu hút người xem nhấc tác phẩm lên và KHÔNG coi nó như một tác phẩm điêu khắc, đó là điều Duchamp mong muốn (tôi chắc chắn ông ấy đang quay cuồng trong mộ khi nghĩ đến việc một tác phẩm như thế này được bọc trong kính với biển cấm chạm vào!). Hãy đặt nó trên bệ hoặc bàn để khuyến khích sự tương tác như vậy.

NHẬT KÝ THAY ĐỔI

24 THÁNG 11: Viết lại mô tả để rõ ràng hơn và định dạng nhất quán trên bộ sưu tập Prêt à Faire.

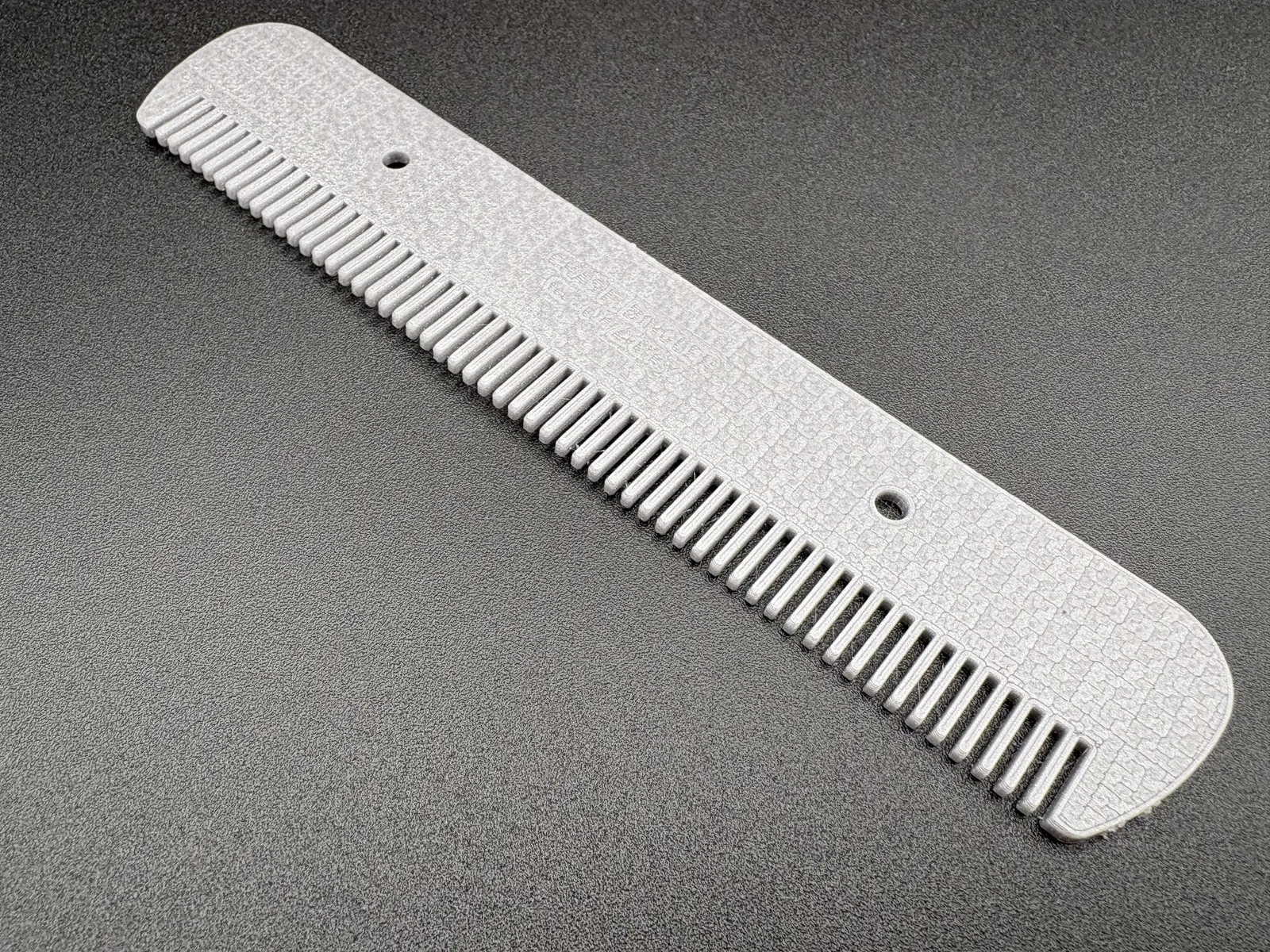

19 THÁNG 11: Hoàn thành các bản in thử nghiệm bằng đa vật liệu (xóa ảnh in đơn sắc). Tôi đã thay đổi mặt trên hộp để tách mảng kim loại khỏi mặt trên sau khi thêm vào mặt trên và đáy hộp. Đã thêm ảnh minh họa exploded view để hỗ trợ lắp ráp và thêm tệp 3MF cho hộp bao gồm tất cả cài đặt định vị, fuzzy skin và ironing của tôi, cũng như bộ sửa vân gỗ cho hộp. Tệp 3MF sử dụng máy MK3 với MMU, nhưng điều này có thể thay đổi cho bất kỳ máy in nào vì về mặt kỹ thuật không còn bất kỳ yếu tố in đa vật liệu nào nữa (chỉ là các bản in đơn vật liệu với nhiều màu sắc khác nhau).

1 THÁNG 11: Sau khi thử nghiệm thêm với bản lề, tôi đã thêm một trục in. Tôi nhận thấy rằng độ cong của sợi dây tóc dài đang tạo ra một độ cong trên bản lề mà tôi thấy không đáng để sửa chữa. Tuy nhiên, đường kính của bản lề in này giống với sợi dây tóc 1.75 mm chưa in, vì vậy bạn có một lựa chọn. Tôi cũng viết lại hướng dẫn để phản ánh nội dung mới hơn và cung cấp ảnh mẫu thử của hộp bằng PLA trắng đơn giản để kiểm tra độ vừa vặn.

26 THÁNG 10: Các cải tiến sau khi thử nghiệm hộp bao gồm:

• Thiết kế lại bản lề dựa trên bản lề thành công mà tôi đã tạo cho . Bản lề này sử dụng một đoạn sợi dây tóc 1.75mm chưa in được cắt theo chiều dài để làm trục bản lề, thay thế cho phiên bản in trực tiếp kém tin cậy hơn.

• Khoảng cách mở đã được điều chỉnh lại trên mặt trên và đáy hộp để phù hợp với bản lề mới.

• Chữ trên mảng kim loại ở mặt trên hộp thay thế phông chữ cũ để dễ đọc hơn. Mặc dù kém chính xác về mặt lịch sử, phông chữ sans-serif dễ đọc hơn nhiều trong bản in 3D. Nên đánh bóng chỉ cho lớp trên cùng của bộ phận này!

• Tách các đầu vít của mảng kim loại để cho phép đánh bóng, và phóng to 1.5X để dễ in, mặc dù chúng lớn hơn một chút so với bản gốc.

• Các bộ phận vải nỉ trên và dưới dày hơn để dễ in hơn.

• Bao gồm một ảnh chụp bản in thử nghiệm mà tôi đã sử dụng cho phiên bản này. Lưu ý cách tôi định hướng các bản in để cho phép fuzzy skin được in trên các bề mặt ngang, và tùy chỉnh giá đỡ để đạt kết quả tốt nhất cho từng bộ phận.

19 THÁNG 10: Hộp lót vải nỉ hiện đã được bao gồm. Nó chưa được thử nghiệm in nhưng tôi sẽ thực hiện vào cuối tuần này và sẽ báo cáo về việc này, bao gồm các cài đặt in ưa thích (ví dụ: in tất cả các bề mặt vải nỉ có thể nhìn thấy bằng fuzzy skin…).

4 THÁNG 10: Tôi đã thử nghiệm một số cài đặt để cải thiện khả năng đọc. Tôi nhận thấy kết quả tốt khi sử dụng mẫu đổ đầy trên và dưới mà tôi ít khi sử dụng trước đây: Hilbert Curve. Nó làm tăng đáng kể thời gian in nhưng tạo ra kết quả thú vị. Tôi cũng kết hợp điều đó với ironing, một cài đặt khác mà tôi ít sử dụng. Kết quả khá tốt trên bản in nhỏ này!

18 THÁNG 8: Tôi đã thử nghiệm mô hình này trên máy FDM Prusa XL 5T và tải lên ảnh. Kết quả tốt nhưng không ngoạn mục như tôi mong đợi, một phần do chất lượng sợi in mà tôi có sẵn. Tôi sẽ thử nghiệm với một vài loại sợi in khác nhau, các mẫu đổ đầy trên cùng và/hoặc ironing để xem cái nào tối ưu hóa chất lượng.
