Mô hình L.H.O.O.Q. của Marcel Duchamp

Mô hình này là một phần của bộ sưu tập Prêt à Faire: Mô hình Readymade In được

VỀ BẢN GỐC

Năm 1919 là một năm đầy biến động: đại dịch, chiến tranh, bất ổn xã hội và kinh tế. Rất giống với thời đại của chúng ta. Có vẻ phù hợp khi nhìn nhận lịch sử lặp lại chính nó như thế nào với các phiên bản lithophane của kiệt tác Marcel Duchamp.

Duchamp, người có liên hệ lỏng lẻo với phong trào nghệ thuật Dada vào thời điểm đó, đã phản ứng lại sự điên rồ của thời đại mình bằng cách vẽ ria mép lên một bản in rẻ tiền của kiệt tác Mona Lisa của DaVinci, sau đó viết một câu đố chữ tục tĩu bên dưới làm tiêu đề.

Đã có rất nhiều bài viết về tác phẩm mang tính bước ngoặt, biểu tượng, không khoan nhượng này, nhưng đây là một điểm khởi đầu tốt để tìm hiểu thêm:

• Bài viết Wikipedia về L.H.O.O.Q.

• Marco De Martino: Ai ẩn sau người phụ nữ có ria mép?

• Kristina Seekamp tại Tout Fait

Ngoài bản gốc, nhiều phiên bản đã được tạo ra, bao gồm nhưng không giới hạn:

Moderna Museet, Stockholm 1919 bản gốc, Paris

Ấn phẩm của Francis Picabia trong 391 số 12, tháng 3 năm 1920

Trung tâm Pompidou phiên bản 1930, Paris

Bị đánh cắp, chưa bao giờ tìm lại được phiên bản 1940, Paris

Bộ sưu tập tư nhân phiên bản 1958, Cadaqués

Ấn bản Schwarz gồm 35 chiếc 1964, Neuilly

Duchamp không phải là nghệ sĩ duy nhất chế lại kiệt tác của da Vinci, và tôi chắc chắn không phải là nghệ sĩ duy nhất, theo lượt, đã chế lại Duchamp. Các ví dụ bao gồm:

Eugène Bataille, Le Rire, tái bản lần 2, 1897

Fernand Léger, Mona Lisa with the Keys, 1930

Weegee, Mona Lisa, c. 1950

Andy Warhol, Colored Mona Lisa, 1960

Salvador Dali, Chân dung tự họa Mona Lisa, 1973

Mike Bidlo, NOT Duchamp's LHOOQ, 1987

GHI CHÚ IN:

3 PHIÊN BẢN

Vì mỗi phiên bản có một cách tiếp cận ý tưởng khá độc đáo, tôi đã tạo ra 3 phiên bản của riêng mình trong ấn phẩm này, được trình bày dưới dạng đèn hộp lithophane, dựa trên:

• Tác phẩm gốc năm 1919, được sản xuất ở kích thước đầy đủ

• Bản sao được in trên tạp chí 391 của Francis Picabia, được sản xuất ở kích thước đầy đủ

• Phiên bản giới hạn năm 1930, được sản xuất ở kích thước bằng 50% kích thước đầy đủ

Mỗi phiên bản tận dụng sự biến đổi trong quá trình tạo lithophane và được sản xuất tại MakerWorld.

Đối với mỗi phiên bản dưới đây, các vật liệu được đề xuất bao gồm:

• Bộ PLA màu in Solid Jessie Premium Color Lithophane Bundle (cho các năm 1919, 1930)

• PLA màu Be Creality (cho năm 1920)

• PLA đen tuyền Prusament (cho tất cả đèn hộp)

• PLA bạc ánh kim Prusament (cho khung năm 1919, 1920)

• PLA Gradient Đồng cổ Amolen (cho khung năm 1930)

• Bộ đèn LED chiếu sáng phía sau lithophane Imdinnogo

• Cáp nối dài USB Sabrent, dài từ 3 đến 10 feet, màu trắng

Cài đặt chung của tôi cho tất cả các phiên bản:

• Cài đặt in: 0.2mm Structural

• Sợi nhựa: PLA với các cấu hình phù hợp cho các vật liệu đã đề cập ở trên

• Máy in: Prusa XL 5T hoặc MK4/MK3 với MMU

• Hỗ trợ: Sơn lên khi cần thiết

• Ruột: 15%

• Brim: Dành cho các nút cắm, nếu cần (tôi đã in thành công mà không cần)

• Cài đặt nâng cao:

  • Các lớp và đường viền: Tất cả mặc định

  • Ruột: Mẫu ruột hình Gyroid, mẫu ruột đáy và trên hình chữ nhật thẳng hàng

  • Vật liệu hỗ trợ: Phong cách Hữu cơ

Lưu ý đặc biệt:

• Đối với các khung bạc năm 1919 và 1920, tôi đã sử dụng kiểu ruột dưới đường cong Hilbert tùy chỉnh. Mặc dù điều này tốn nhiều thời gian hơn, nhưng nó tạo ra một kết cấu vượt trội mô phỏng lá bạc.

1919

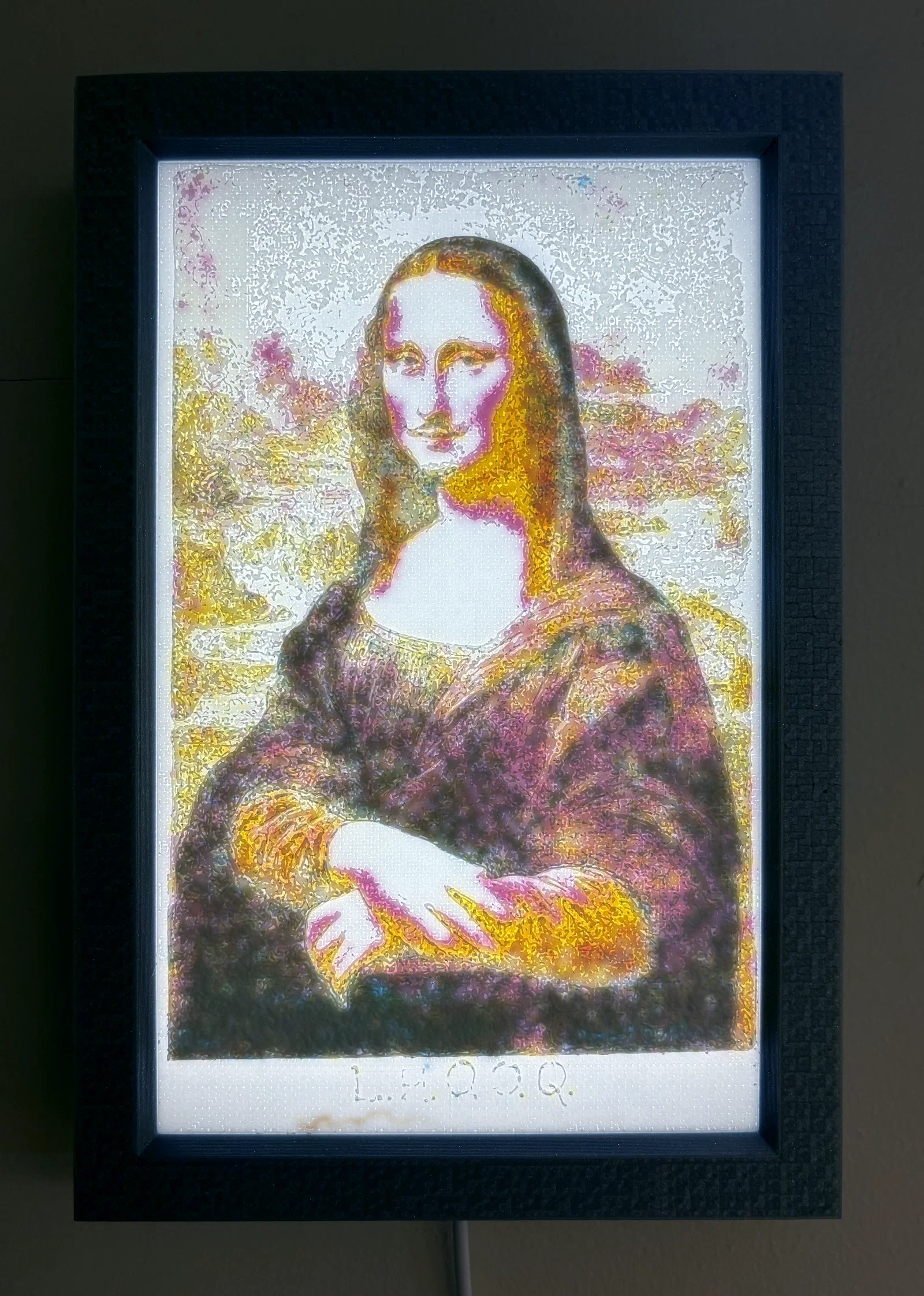

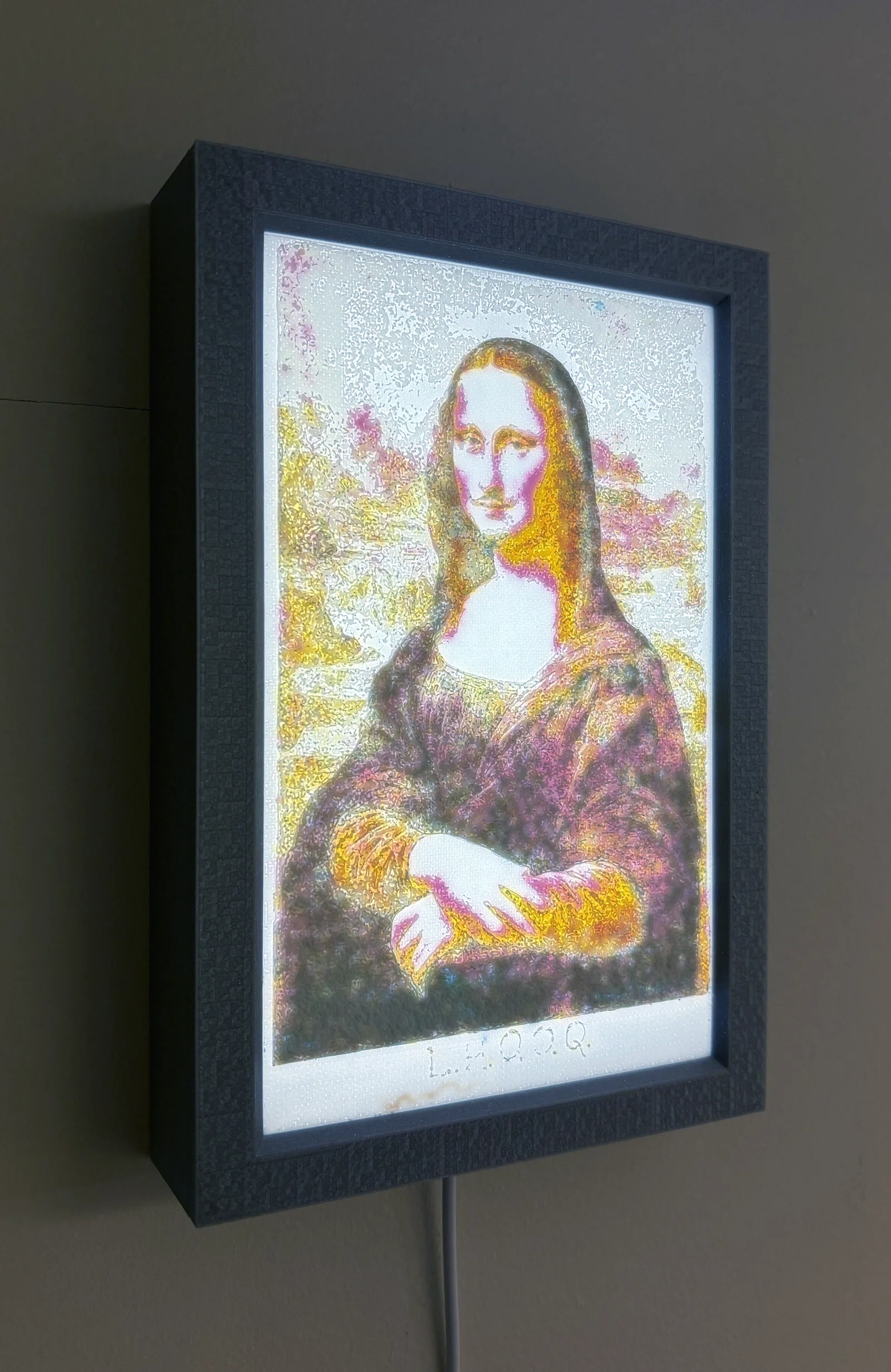

Bản gốc là một tấm bưu thiếp màu nhạt mà Duchamp đã mua ở Paris. Phiên bản này được tạo ra dưới dạng lithophane CMYK. Nó có tỷ lệ độc đáo, nhưng tôi đã tạo ra một đèn hộp và khung tùy chỉnh hoạt động với bộ lắp đèn LED tiêu chuẩn LED lightboard fitting của hệ thống Bambu. Nó có thể được in trên MK3 hoặc MK4 được trang bị MMU.

Khung gốc được làm bằng lá bạc và có thể được mô phỏng bằng sợi bạc.

Thông số cho bản in kích thước đầy đủ:

• Tổng vật liệu đã sử dụng: TBA

• Tổng thời gian: TBA

• Tổng số tấm dựng: 4

1920

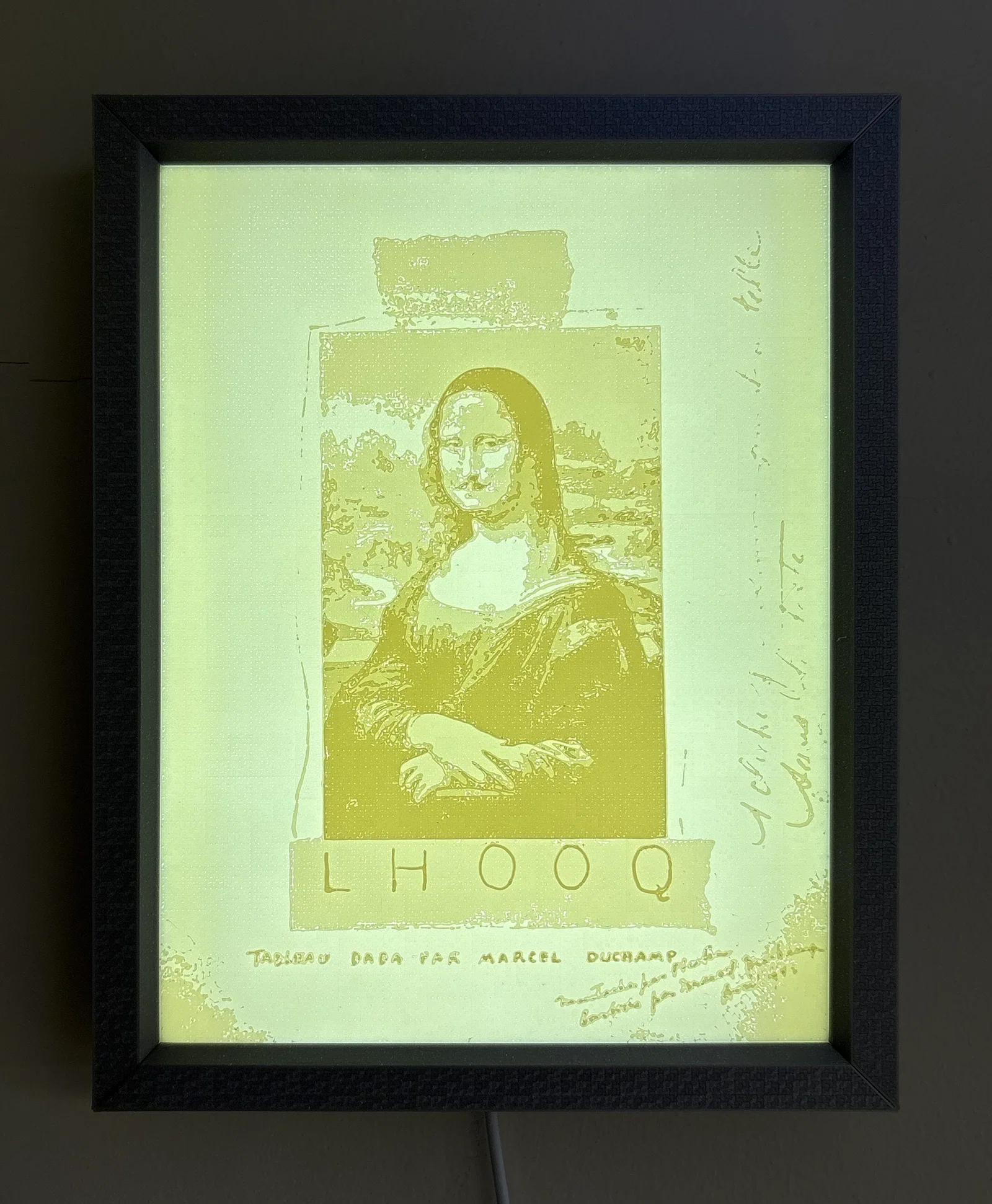

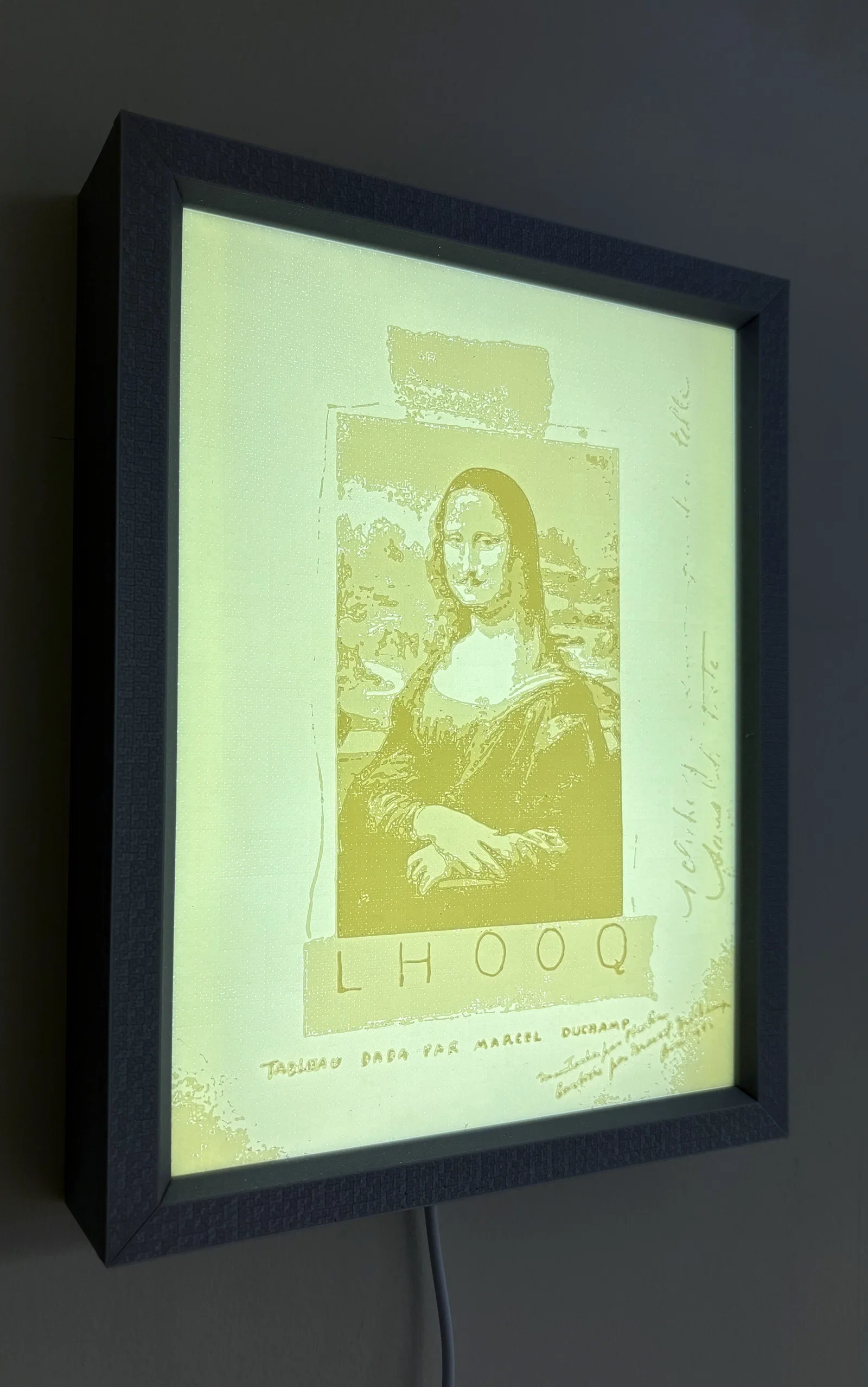

Đây là phiên bản đơn sắc của bản phác thảo do Francis Picabia tạo ra cho tạp chí nghệ thuật 391. Dưới dạng bản in, nó cho phép những người không có khả năng đa màu có cơ hội tạo ra một bản sao. Nó có thể được in trên MK3 hoặc MK4. Bạn có thể xem mẫu của bản in trong ảnh - tôi đã sử dụng sợi màu be để tạo tông màu giấy tương tự như phiên bản gốc, đã bị phai màu và ngả sang màu nâu theo thời gian. Nó sử dụng đèn hộp và khung tùy chỉnh khác, nhưng cũng hoạt động với bộ lắp tiêu chuẩn của Bambu cho đèn LED.

Khung gốc cũng được làm bằng lá bạc và có thể được mô phỏng bằng sợi bạc.

Thông số cho bản in kích thước đầy đủ:

• Tổng vật liệu đã sử dụng: TBA

• Tổng thời gian: TBA

• Tổng số tấm dựng: 4

1930

Phiên bản có khung tại Trung tâm Pompidou ở Paris sẽ được in dưới dạng lithophane CMYK trên XL.

màu sắc khung gốc có thể nhìn thấy trong ảnh và có thể được mô phỏng bằng sợi màu nâu.

Vui lòng lưu ý rằng tôi sẽ thử nghiệm các khung và litho màu này trong những tuần tới, vì vậy bạn nên kiểm tra để biết bất kỳ cập nhật hoặc sửa đổi nào dựa trên quá trình thử nghiệm của tôi.

Thông số cho bản in kích thước đầy đủ:

• Tổng vật liệu đã sử dụng: TBA

• Tổng thời gian: TBA

• Tổng số tấm dựng: 5

GHI CHÚ LẮP RÁP

Nhìn chung, thứ tự lắp ráp nên rõ ràng:

• Mặt sau bên trong nhận các tấm LED, với dây cắm vào lỗ phía dưới. Sử dụng băng dính lưu trữ để giữ các tấm LED lại với nhau nếu chúng khó xử lý.

• Mặt trước bên trong lắp vào cụm đó để giữ các tấm LED cố định.

• Lithophane và bộ khuếch tán được lắp vào rãnh trên khung. Sử dụng băng dính trong suốt lưu trữ ngay tại mép để cố định chúng vào rãnh trong quá trình lắp ráp. Tôi dán băng dọc theo mép sao cho nó che phủ lithophane CHỈ TẠI rãnh, để tránh bất kỳ khả năng nhìn thấy nó sau khi lắp ráp.

• Khung lắp vào cụm đèn hộp bên trong.

• Bất kỳ các bộ phận khung cắt góc nào đều được dán vào hộp khung.

• Nút cắm dây được lắp vào lỗ để cố định dây.

Trường hợp đặc biệt cho các bộ lắp ráp năm 1920 và 1930:

• Mặt sau bên trong được in thành một khối

• Mặt trước bên trong được chia thành các bộ phận trên, 2 bên và đáy để in. Chúng phải được dán lại với nhau. Có thể sử dụng keo siêu dính, nhưng tôi đã dùng Gloop để mối hàn hóa học mạnh hơn. Có các rãnh trên cạnh tường để hỗ trợ căn chỉnh (điều này cũng làm tăng diện tích bề mặt để dán).

• Hộp khung cũng được chia nhỏ và phải được lắp ráp theo cách tương tự.

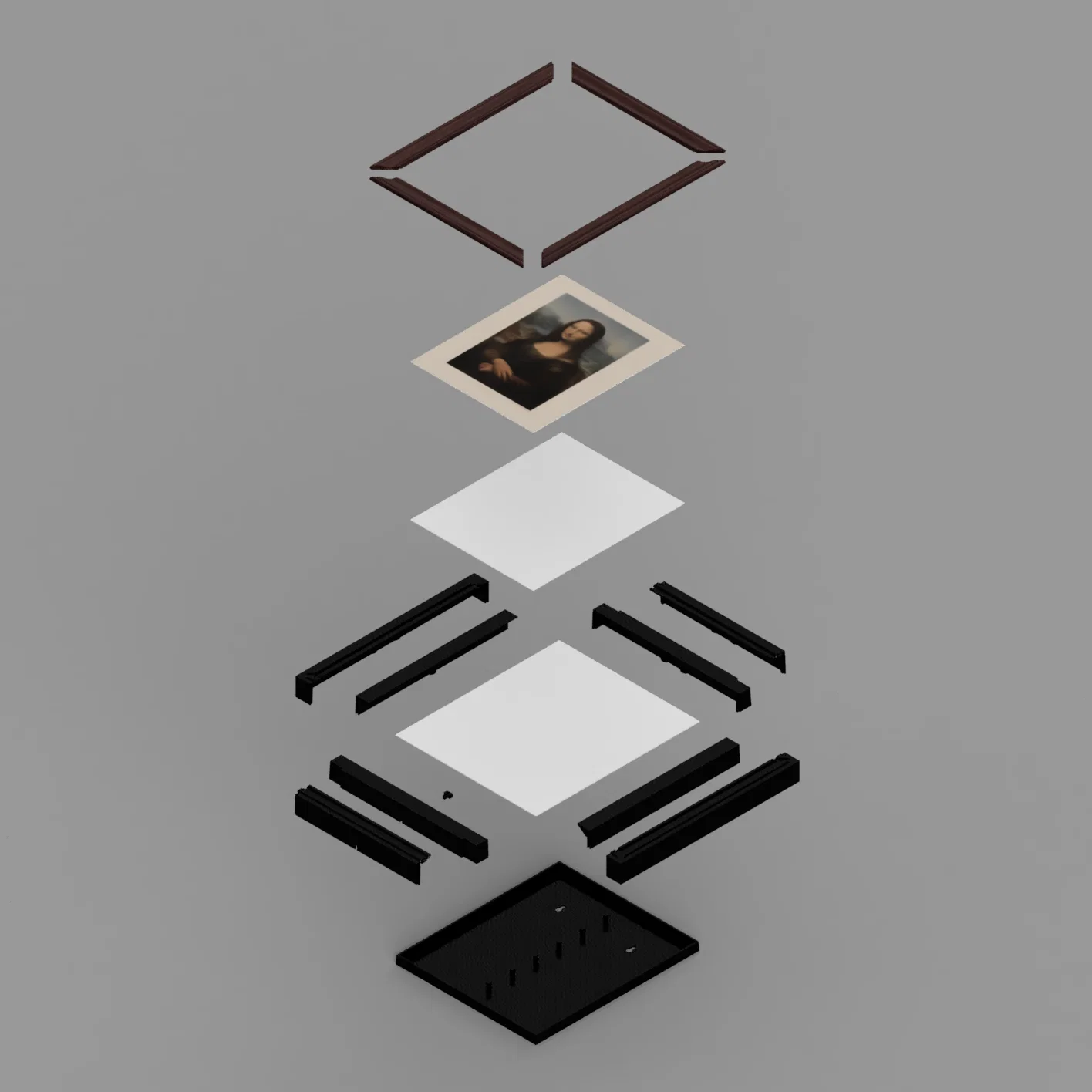

• Sử dụng hình ảnh xem trước (exploded view) trong ảnh trên làm hướng dẫn lắp ráp; hình 1930 được hiển thị, nhưng hình 1920 tương tự.

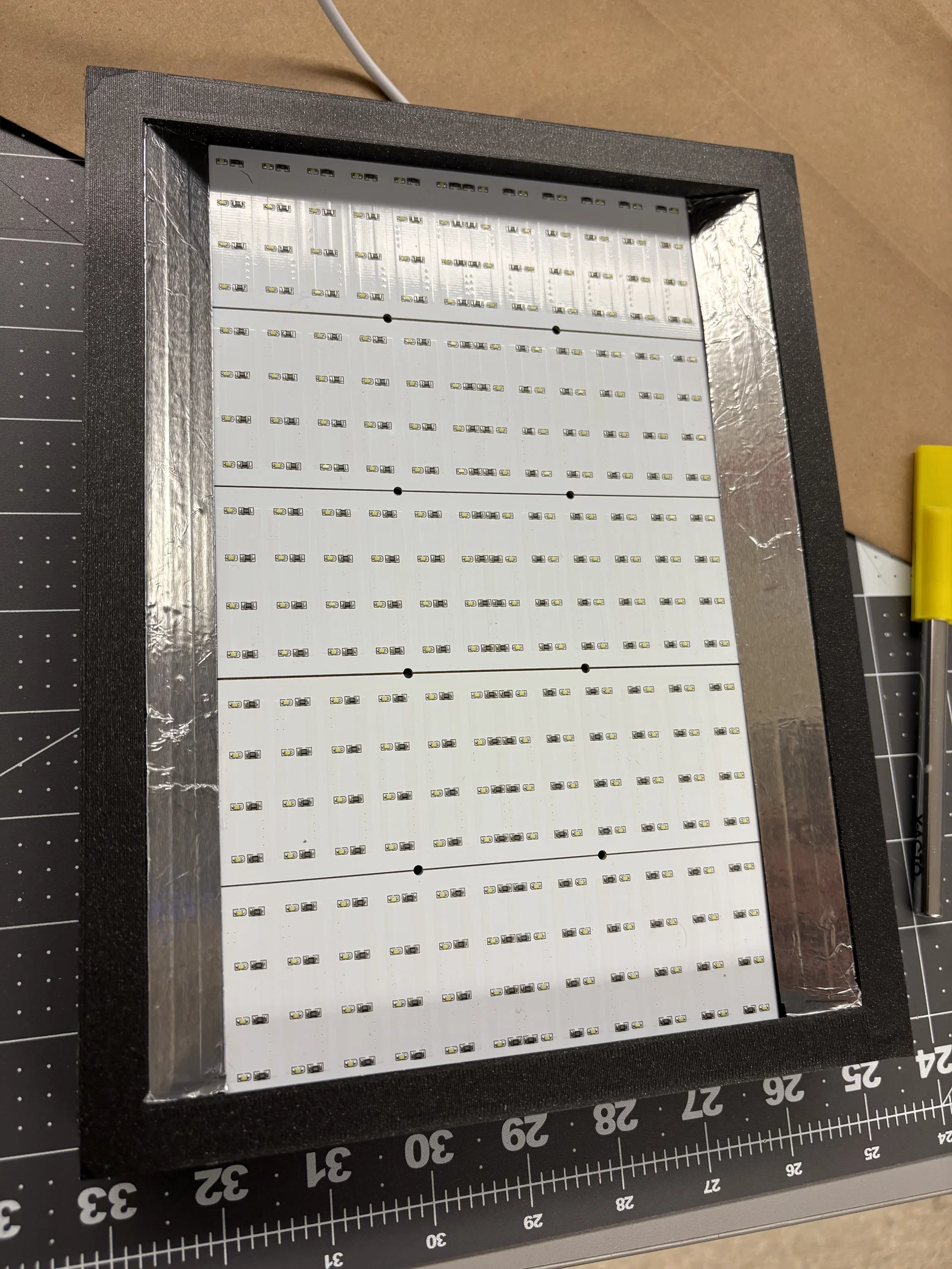

• Trên đèn hộp năm 1920, độ khít giữa tấm LED tiêu chuẩn của Bambu và định dạng tác phẩm nghệ thuật là không lý tưởng. Bạn sẽ cần một số vật liệu phản quang trên các bề mặt nghiêng để giúp phân tán ánh sáng. Tôi đã sử dụng băng dính hai mặt và giấy bạc nhôm sáng bóng... xem ảnh trên để tham khảo.

LƯU Ý VỀ TẠO LITHOPHANE

Được cung cấp bởi MakerWorld-Make My Lithophane

NHẬT KÝ THAY ĐỔI

12 THÁNG 12: Viết lại mô tả để rõ ràng và định dạng nhất quán trên bộ sưu tập Prêt à Faire. Đã thêm các tiền lệ của nghệ sĩ vào mô tả. Đã thêm một khung thay thế cho năm 1920 để phù hợp với các máy in nhỏ hơn. Đã thêm ảnh của mô hình năm 1920 và hình ảnh xem trước (exploded isometric view) để hỗ trợ lắp ráp.

18 THÁNG 10: Sửa đổi thêm cho khung năm 1930 về cấu trúc và lắp ráp. Xem xét và cập nhật tất cả các lithophane, với ghi chú rõ ràng cho việc tạo lithophane được thực hiện tại MakerWorld. Tất cả lithophane giờ đây đều có kích thước chính xác cho khung, với viền rộng 2mm và sâu 1mm, và không cần điều chỉnh hoặc tinh chỉnh thêm. Các tệp 3mf hiện được cung cấp thay vì tệp stl, cả vì kích thước MB nhỏ hơn và để cung cấp phân tách màu.

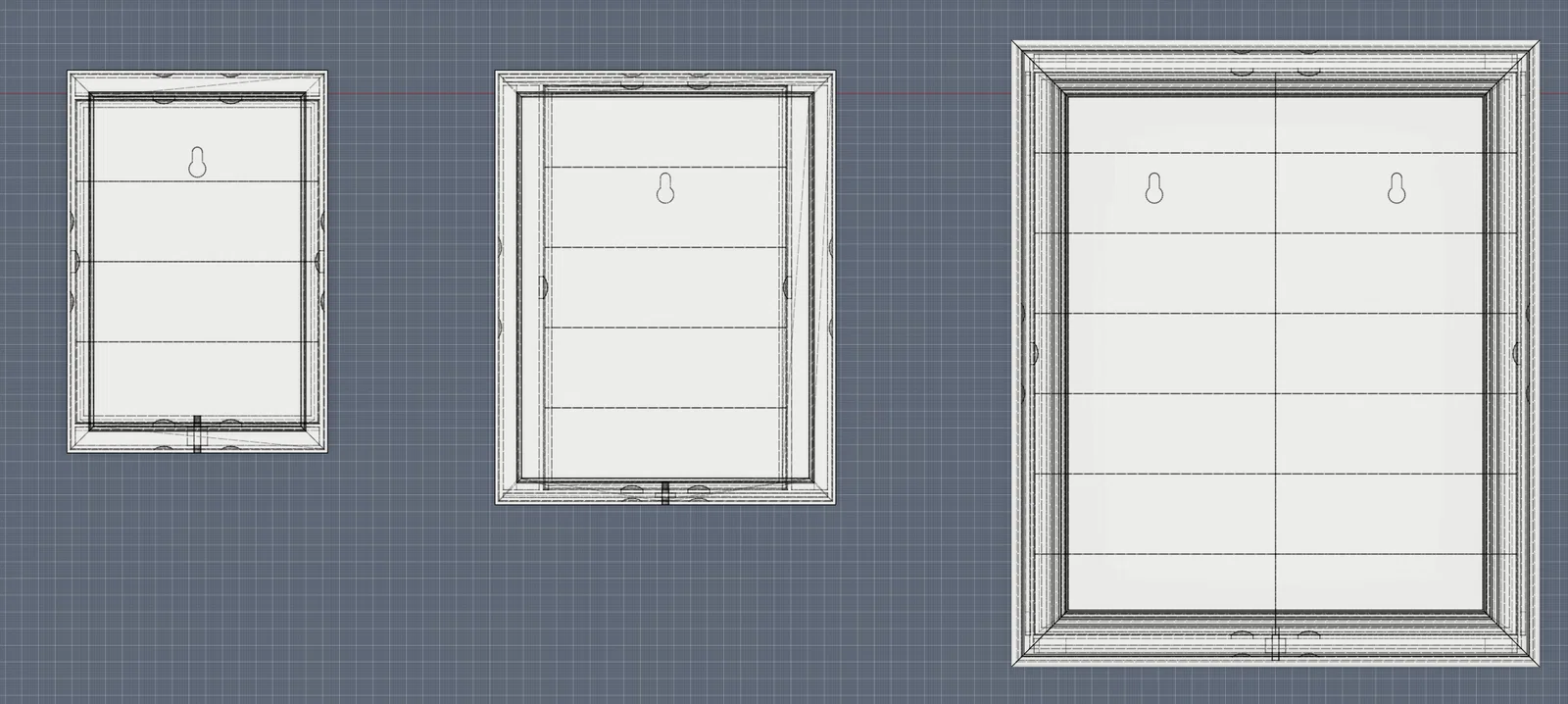

13 THÁNG 10: Đèn hộp đã được thiết kế lại hoàn toàn cho các bảng đèn LED nối chuỗi tiêu chuẩn Bambu 48 x 144 và chống sáng. Khung năm 1919 đã được tạo mẫu thành công và có thể nhìn thấy trong ảnh trên. Các khung khác sẽ theo sau, bao gồm cả litho màu CMY thực tế!
