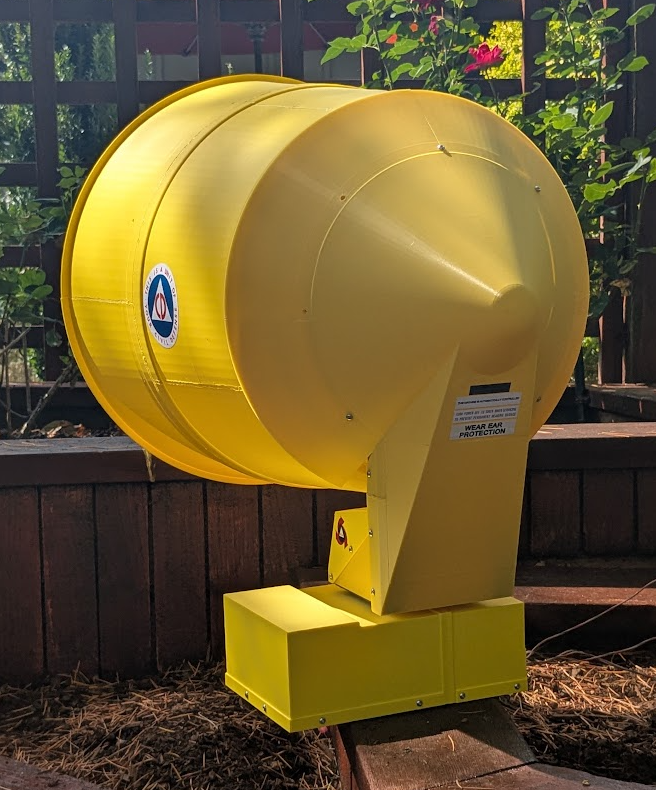

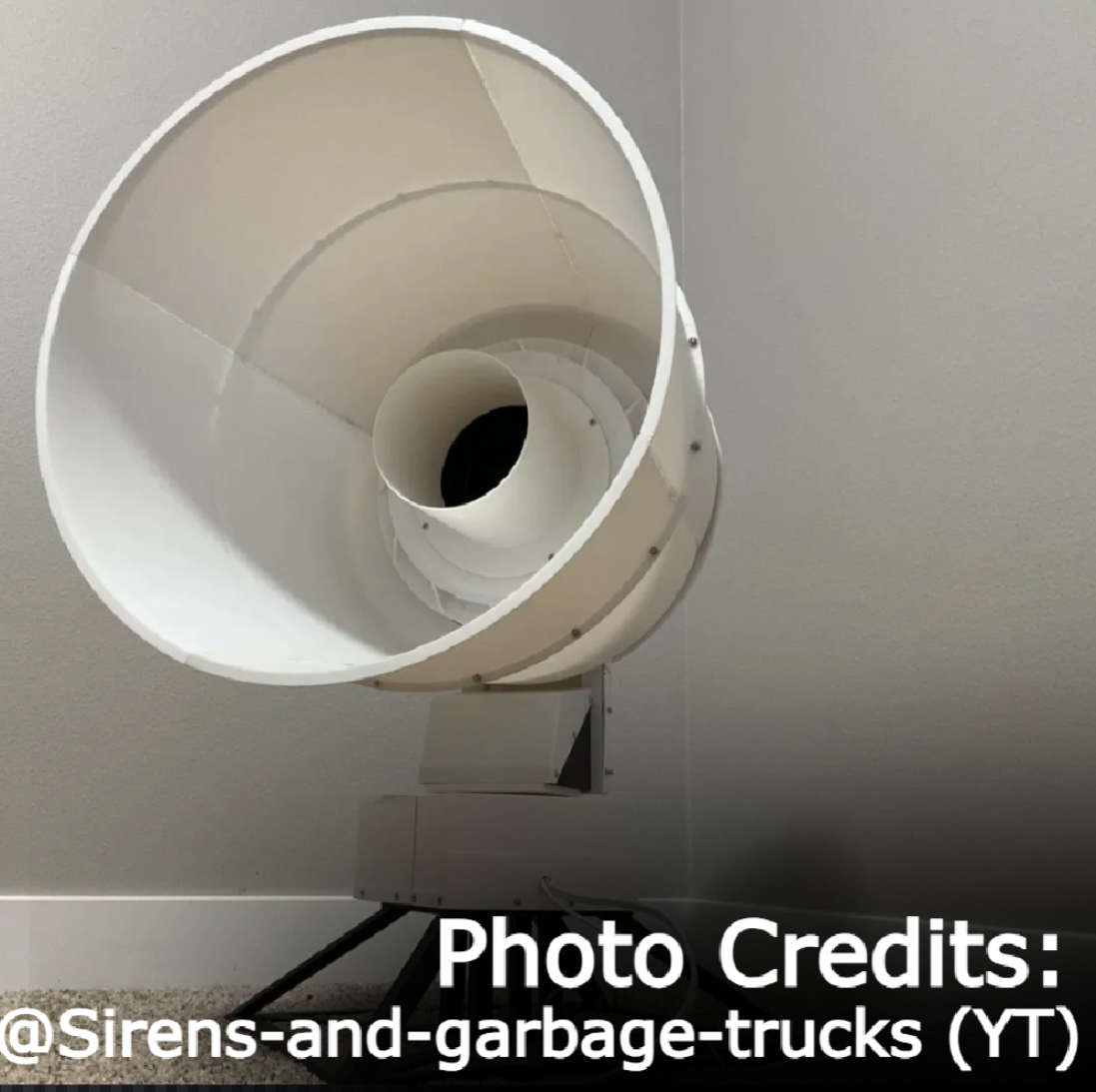

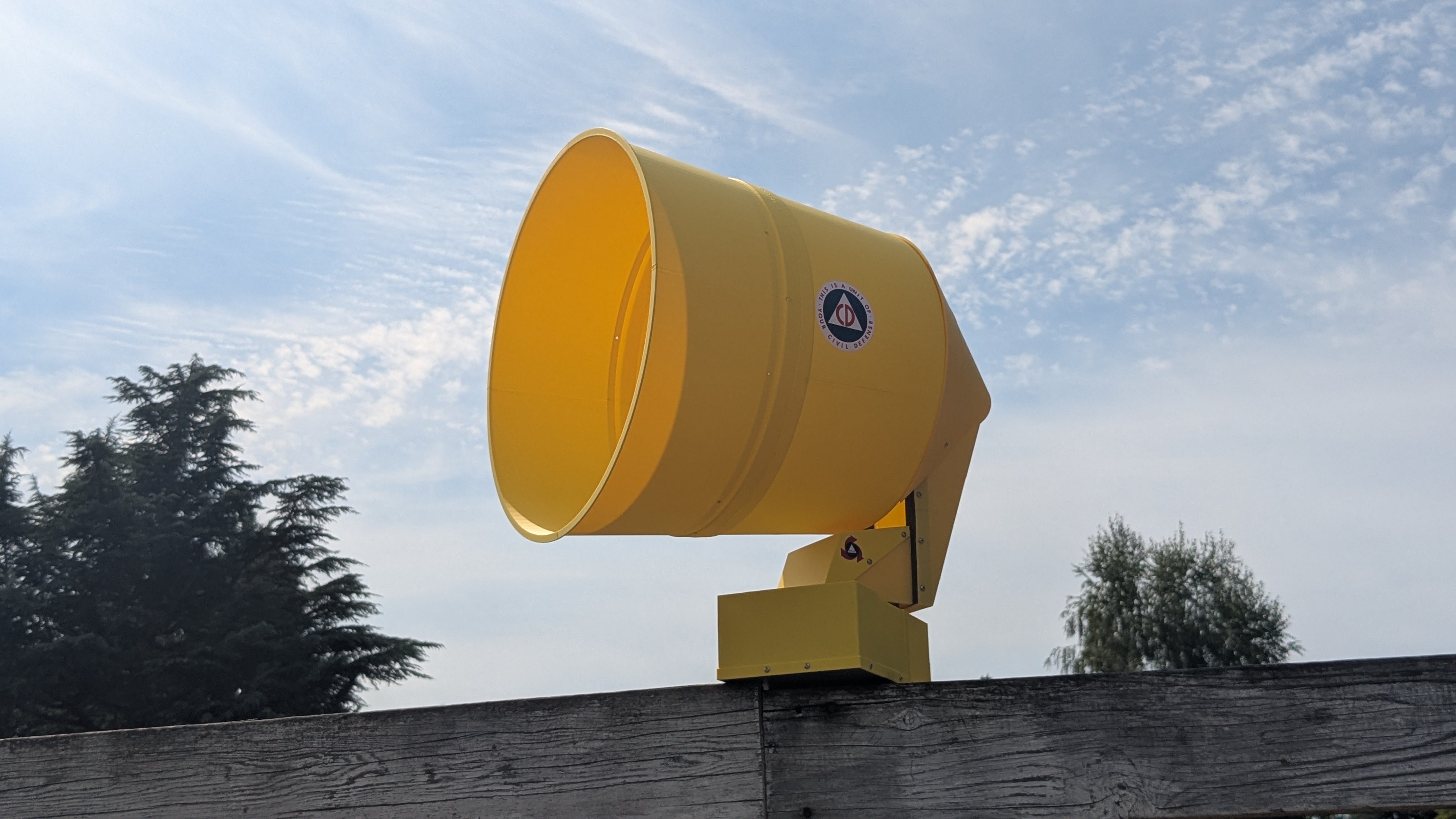

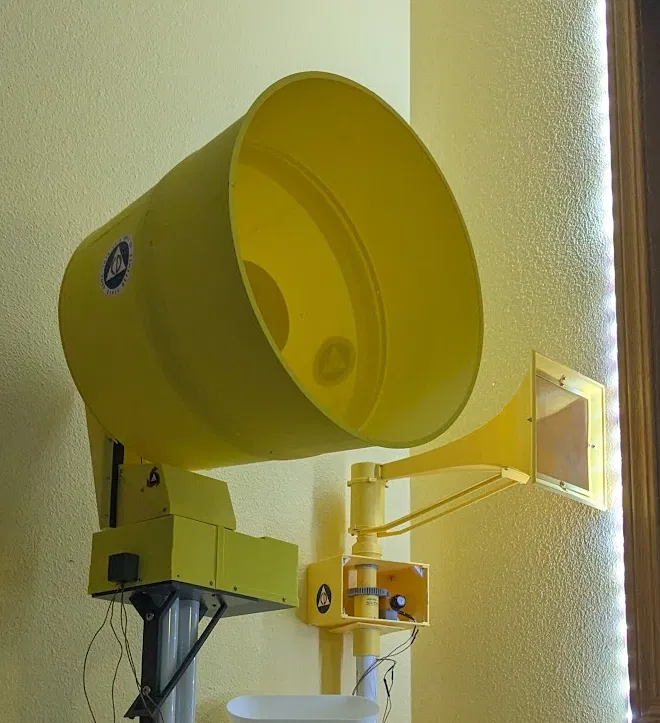

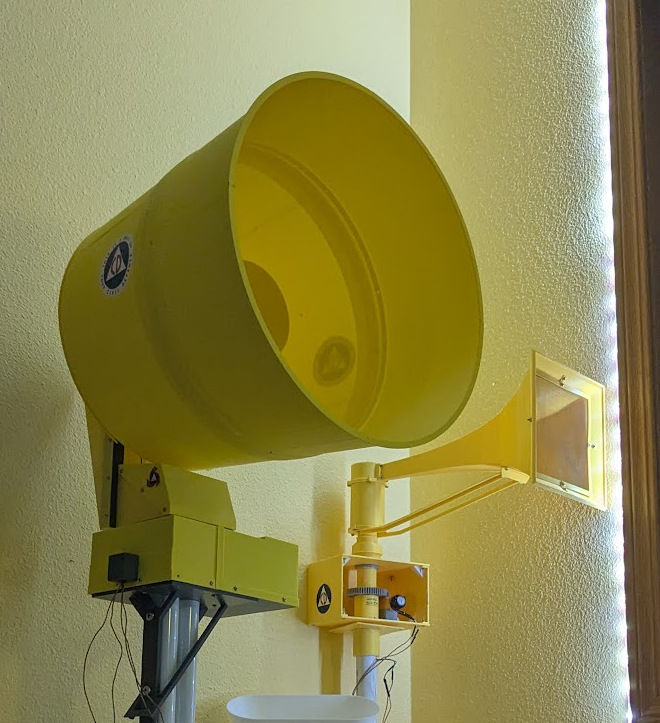

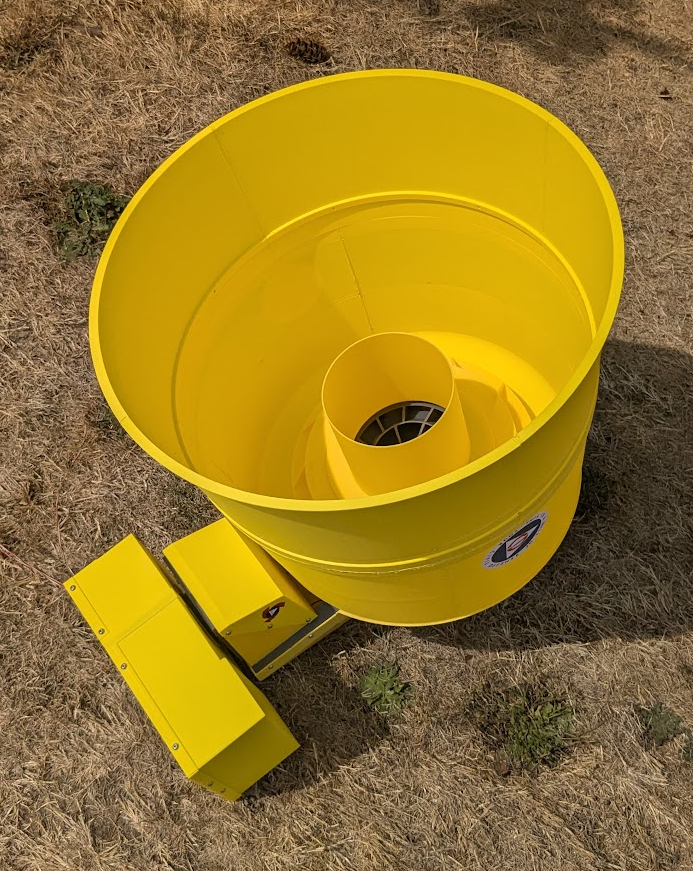

Mô hình còi ACA P-50/T-135AC thu nhỏ có thể hoạt động (Tỷ lệ 1/4)

Đây là dự án lớn nhất và chi tiết nhất mà tôi từng làm. Mất hơn ba tháng để hoàn thành và tôi hy vọng mọi người sẽ yêu thích nó nhiều như tôi!!

Tôi muốn cảm ơn Demetrius P, nascarsimracing1 và uwtitanfan đã cung cấp cho tôi một số hình ảnh, số đo và thông tin tuyệt vời!

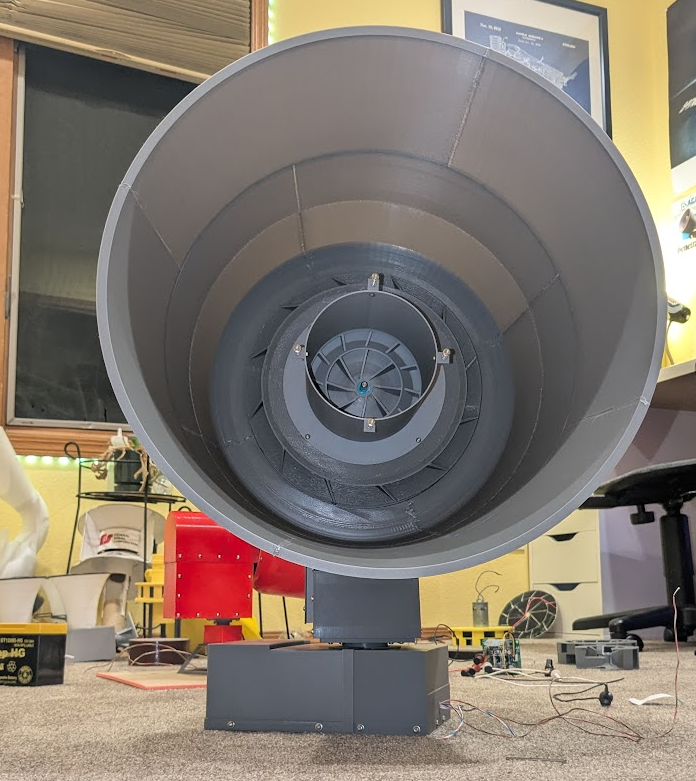

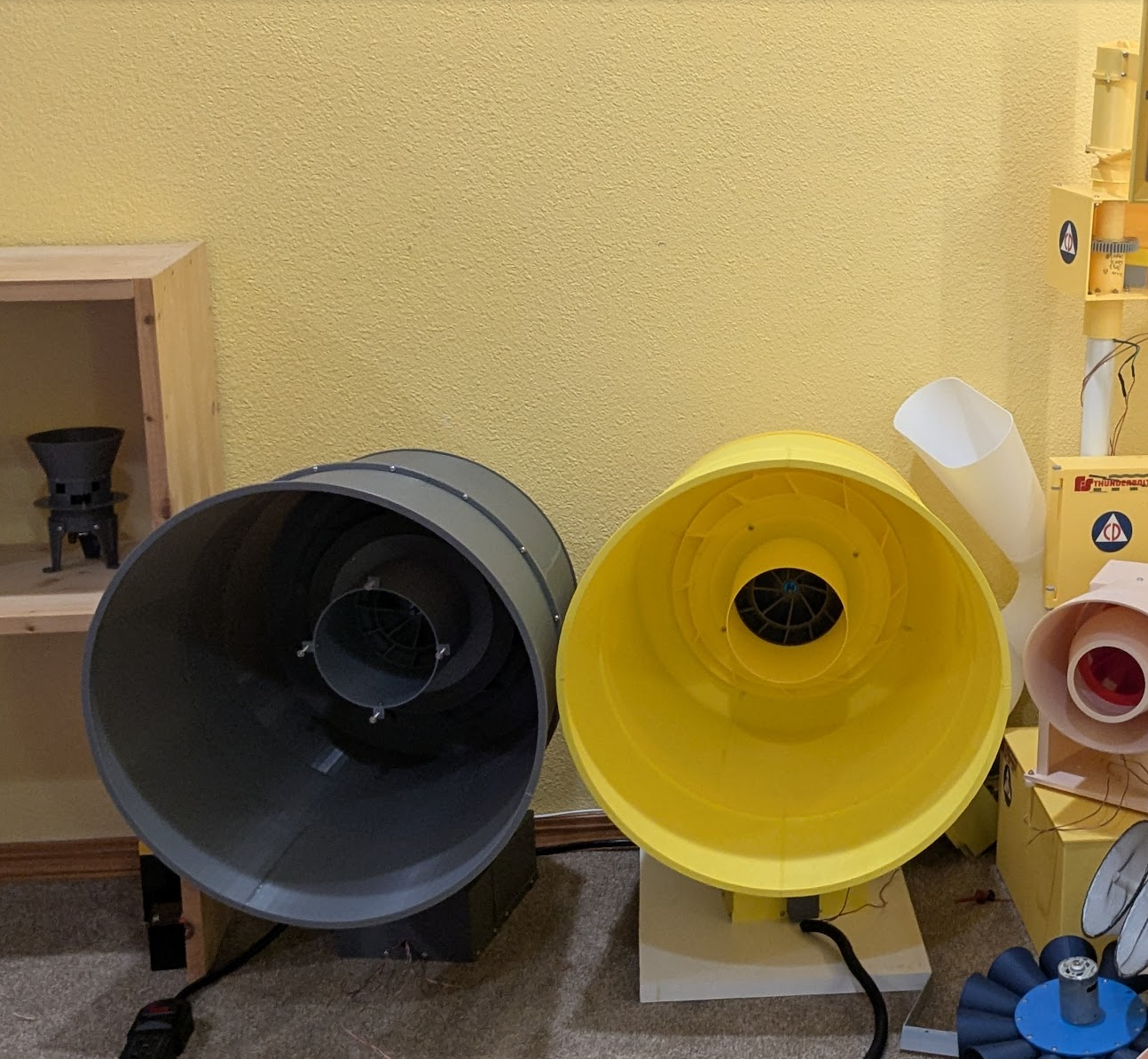

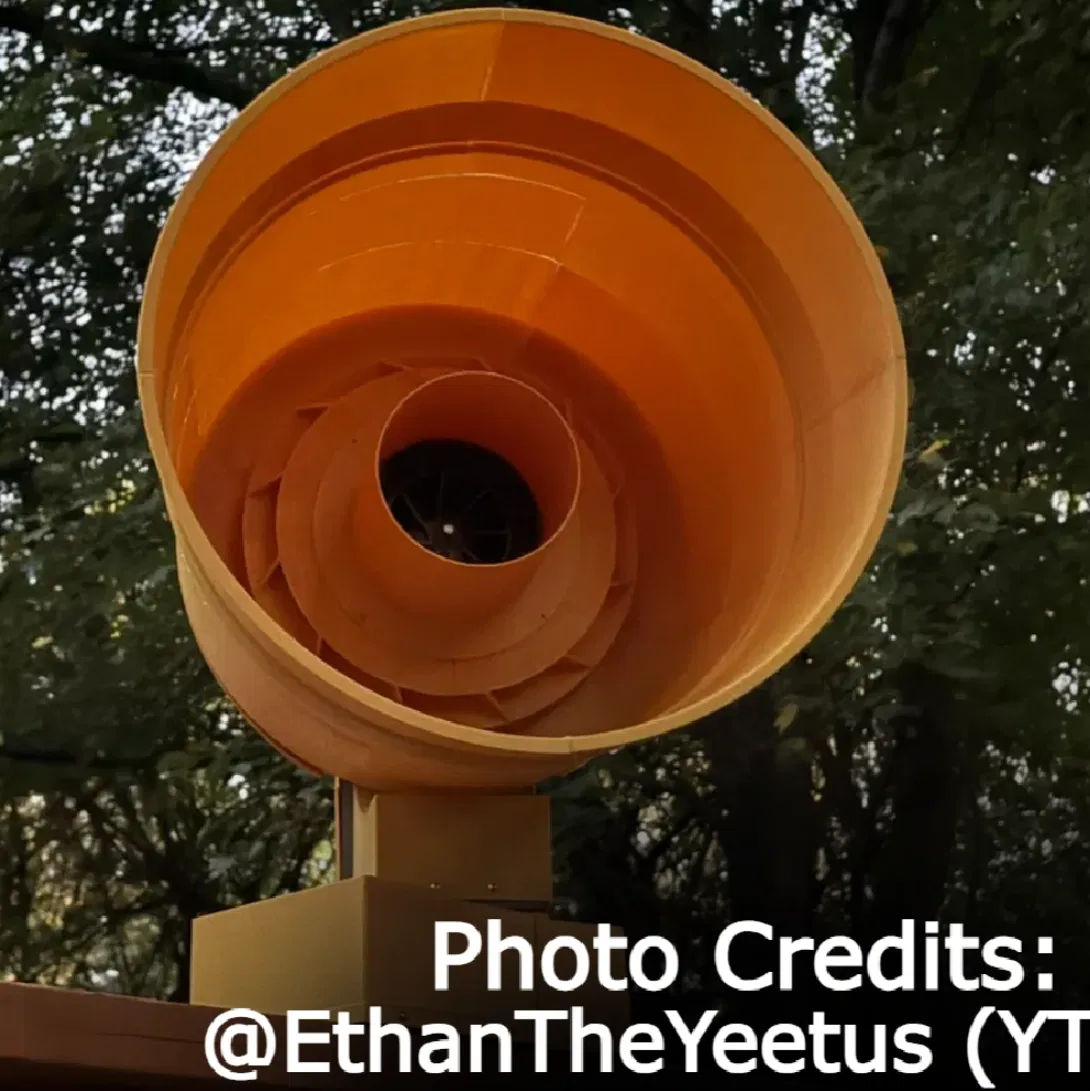

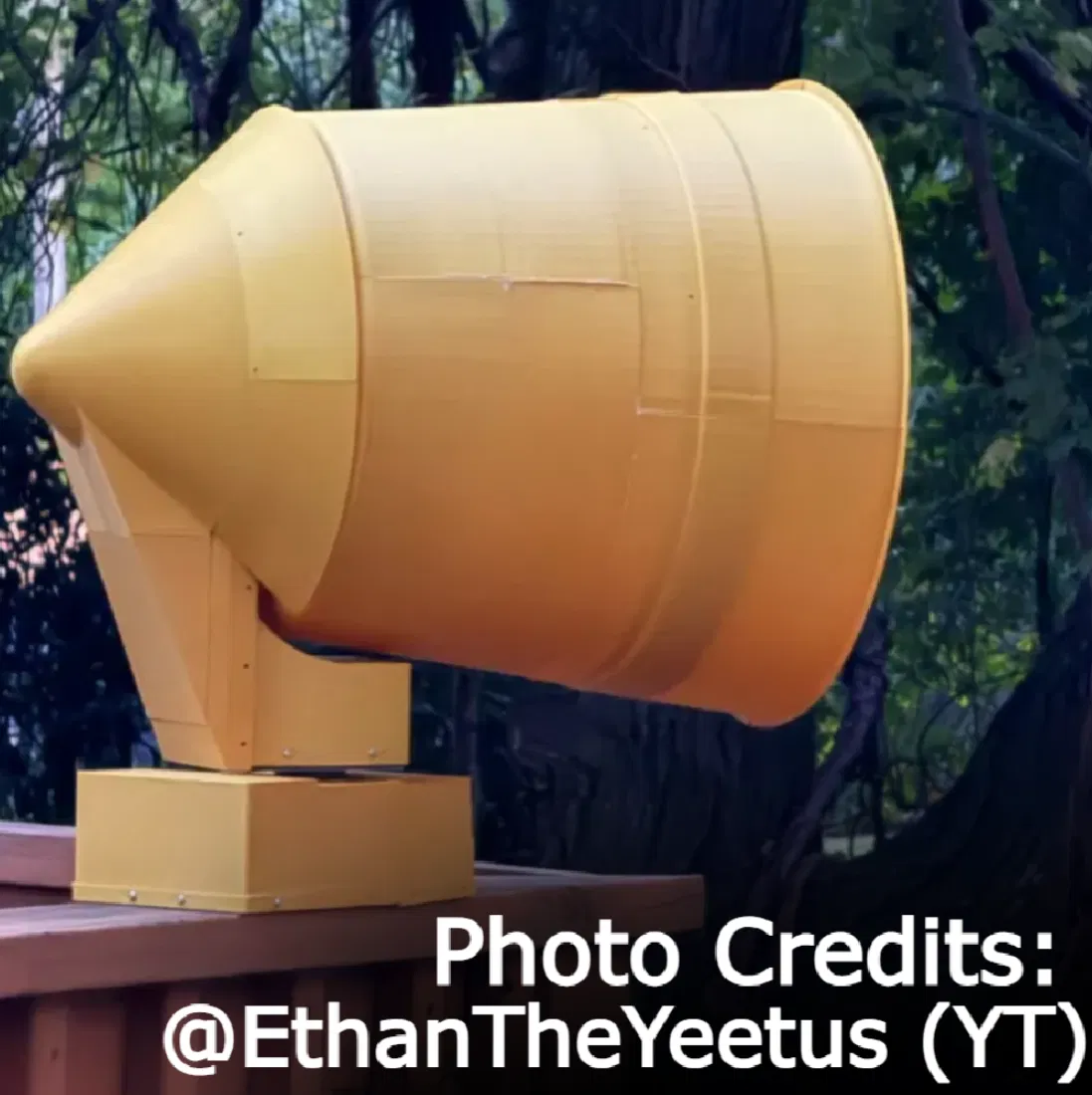

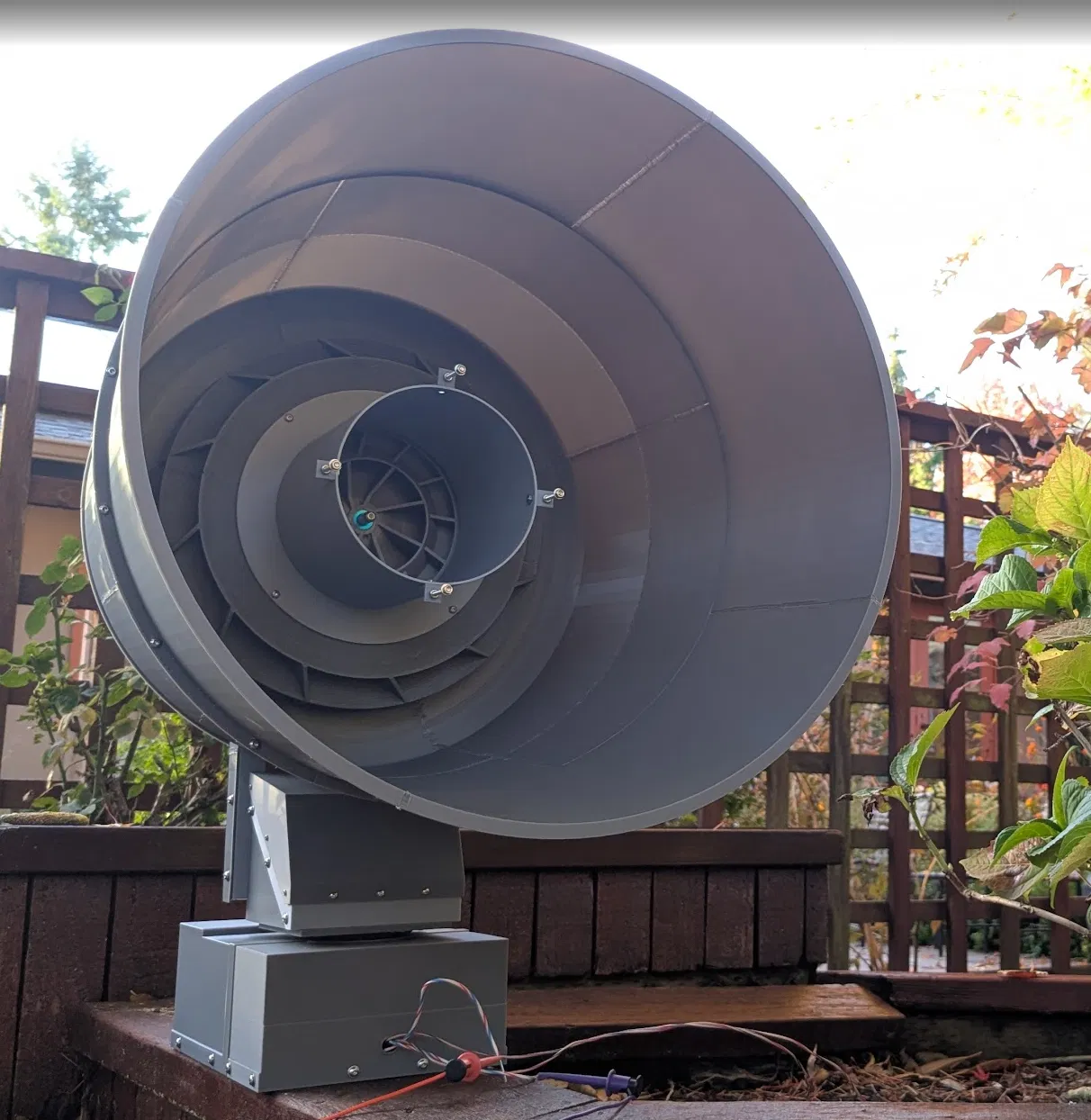

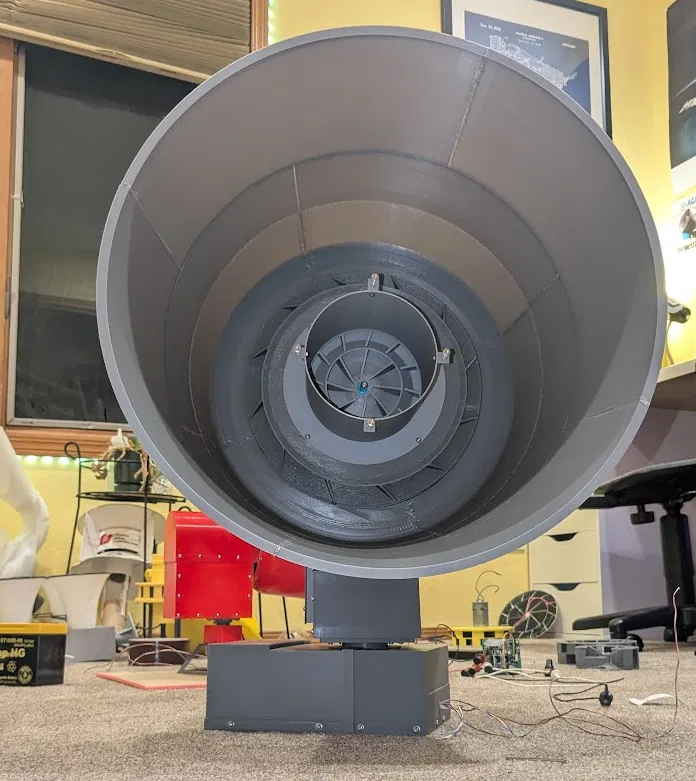

Và lời CẢM ƠN LỚN NHẤT của tôi dành cho người bạn Ethan của tôi. Tôi đã đưa cho cậu ấy các tệp sớm cho toàn bộ dự án này và khi tôi đang chế tạo chiếc Kenosha mini của mình, cậu ấy cũng chế tạo một chiếc Morrison mini cùng với tôi (Tất cả ảnh Morrison P-50 đời đầu đều là của cậu ấy!!)

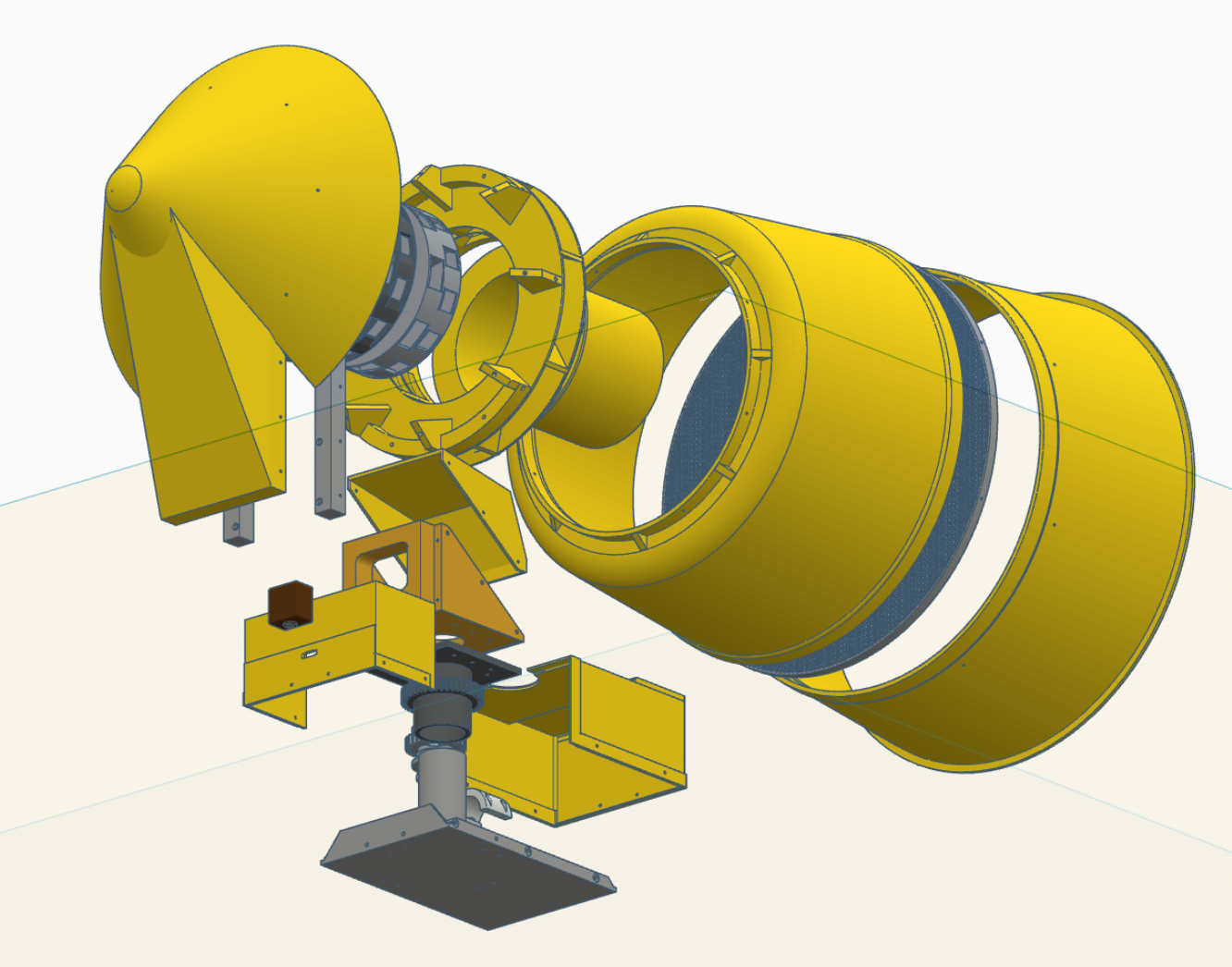

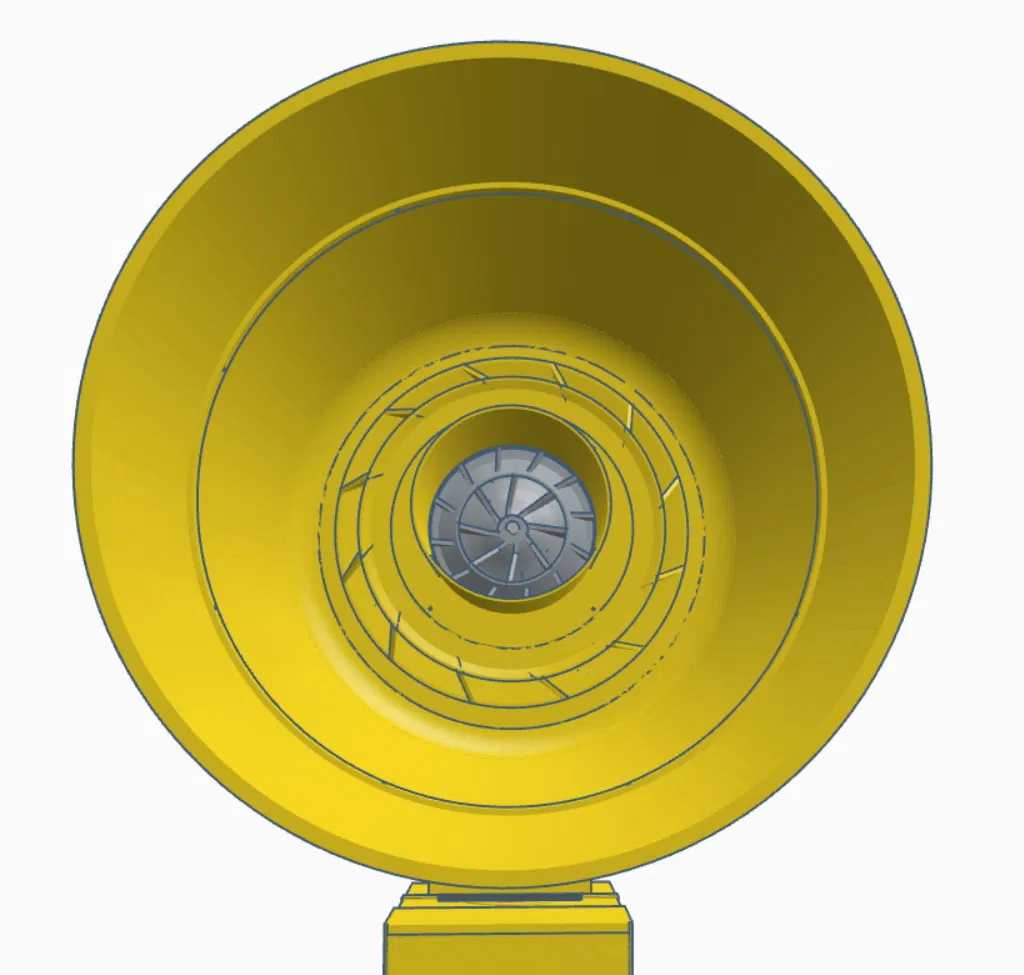

Cảm ơn Demetrius P. đã vẽ lại các mô hình còi của tôi trong fusion để chúng trở nên siêu mượt mà và có độ phân giải cao!!!

Cậu ấy đã giúp tôi rất nhiều vì đã tìm ra một số lỗi và vấn đề với thiết kế mà tôi cần sửa. Mô hình này cũng khá phức tạp nói chung nên tôi rất biết ơn vì cậu ấy đã sẵn lòng bỏ thời gian và công sức vào đó (đặc biệt là trong giai đoạn truy cập sớm!!)

Hãy nhớ rằng giống như tất cả những thứ khác mà tôi chế tạo, mô hình này cần được xử lý cẩn thận. Nó có thể dễ vỡ ở một số chỗ và điều quan trọng là bạn không được làm hỏng nó một cách vô tình (video hướng dẫn sẽ đề cập đến hầu hết những điều đó)

Ngoài ra, MÔ HÌNH NÀY KHÔNG CHỐNG CHỊU ĐƯỢC THỜI TIẾT!!

Vâng, bạn có thể mang nó ra ngoài nhưng nó không có khả năng chống nước và nước SẼ lọt vào động cơ và phá hủy nó. Tôi có thể làm một nắp động cơ chống nước trong tương lai nhưng chưa phải là bây giờ. LÀM ƠN đừng cố gắng lắp còi báo động ở ngoài trời!!!

VIDEO HƯỚNG DẪN:

DANH SÁCH CÁC BỘ PHẬN:

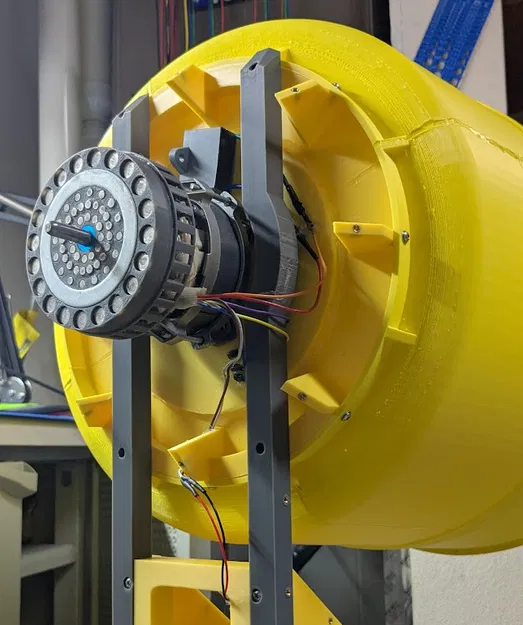

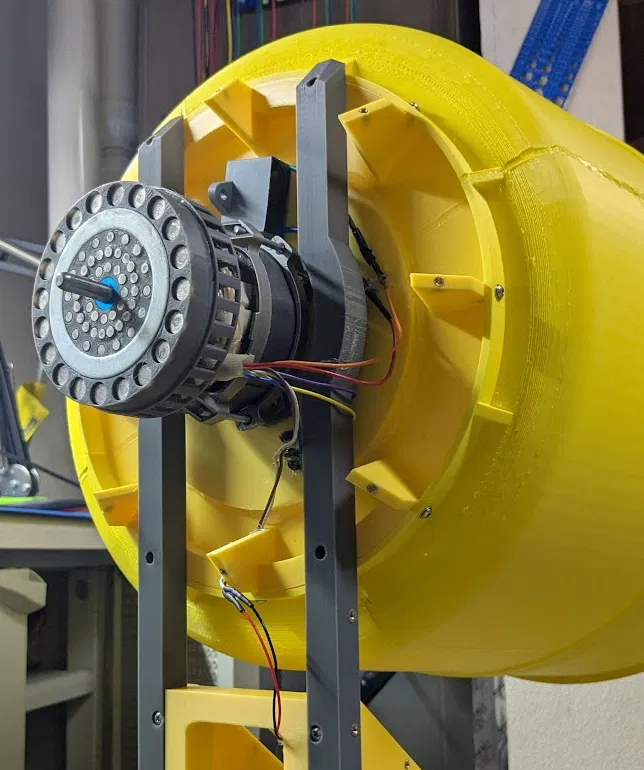

Bất kỳ động cơ quạt lò vi sóng Samsung 29 nào (trừ 29c & 29j) [TÌM TRÊN EBAY]

Động cơ xoay: https://www.amazon.com/BRINGSMART-35kg-cm-Self-locking-Reversed-Rotating/dp/B07F8WDFZV/

Tụ điện: https://www.amazon.com/HQRP-Capacitor-Harbor-Ceiling-Coaster/dp/B01B4MF7V4/

Vòng bi trượt: https://www.amazon.com/dp/B07XHRC14L/

Vòng bi chặn: https://www.amazon.com/FOCMKEAS-AXK4060-Bearings-Thickness-Industry/dp/B0CY5Q7KR9/

Khớp nối trục (QUAY): https://www.amazon.com/Coupling-Connector-Coupler-Accessory-Fittings/dp/B08335MYGW/

Khớp nối trục (CÒI): https://www.amazon.com/ZYCST-Aluminium-Coupling-Connector-Airplane/dp/B07QQM831T/

Chốt định vị (ĐẶT HÀNG TỔNG CỘNG 40 CÁI): https://www.amazon.com/uxcell-Stainless-Cylindrical-Support-Elements/dp/B0F3JLHS13/

Vật liệu chèn ren M3: https://a.co/d/2afIMeJ

Bộ phần cứng https://www.amazon.com/Machine-Assorted-Assortment-Stainless-Threaded/dp/B0DFWYBJJJ/

Tôi cũng khuyên bạn nên sử dụng mỡ silicon cho bánh răng và bộ ly hợp!!

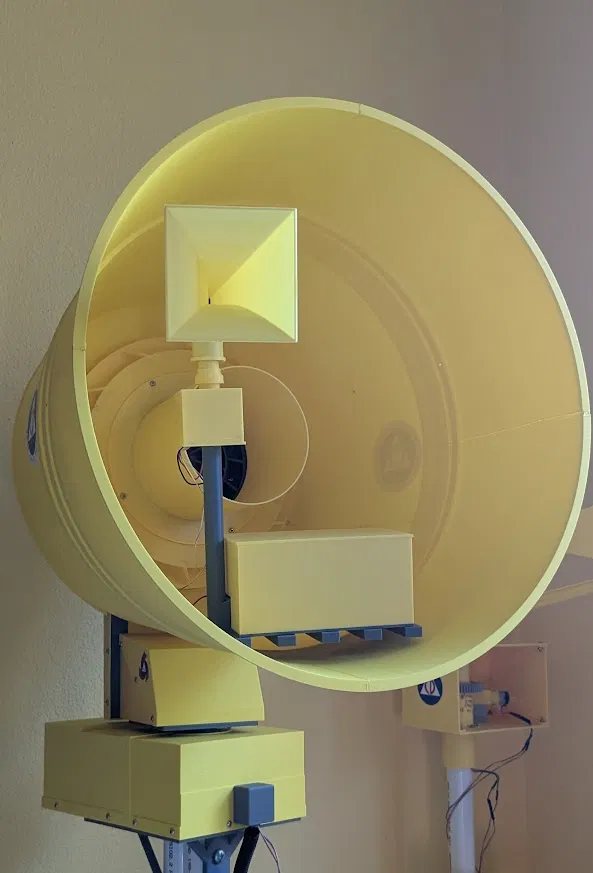

Liên kết giá đỡ Tòa thị chính Milwaukee: (Nếu bạn đang làm cái này)

Lý do cái này tách biệt là để bạn có thể điều chỉnh kích thước giá đỡ cho phù hợp với bất kỳ bề mặt nào bạn đang gắn còi báo động vào!

https://www.tinkercad.com/things/gZNTUKbnn3j-courthouse-mount
