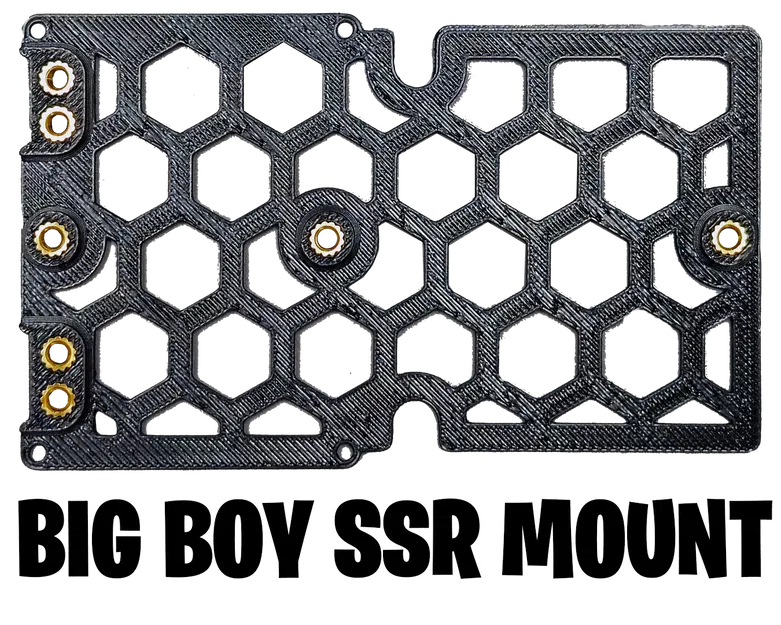

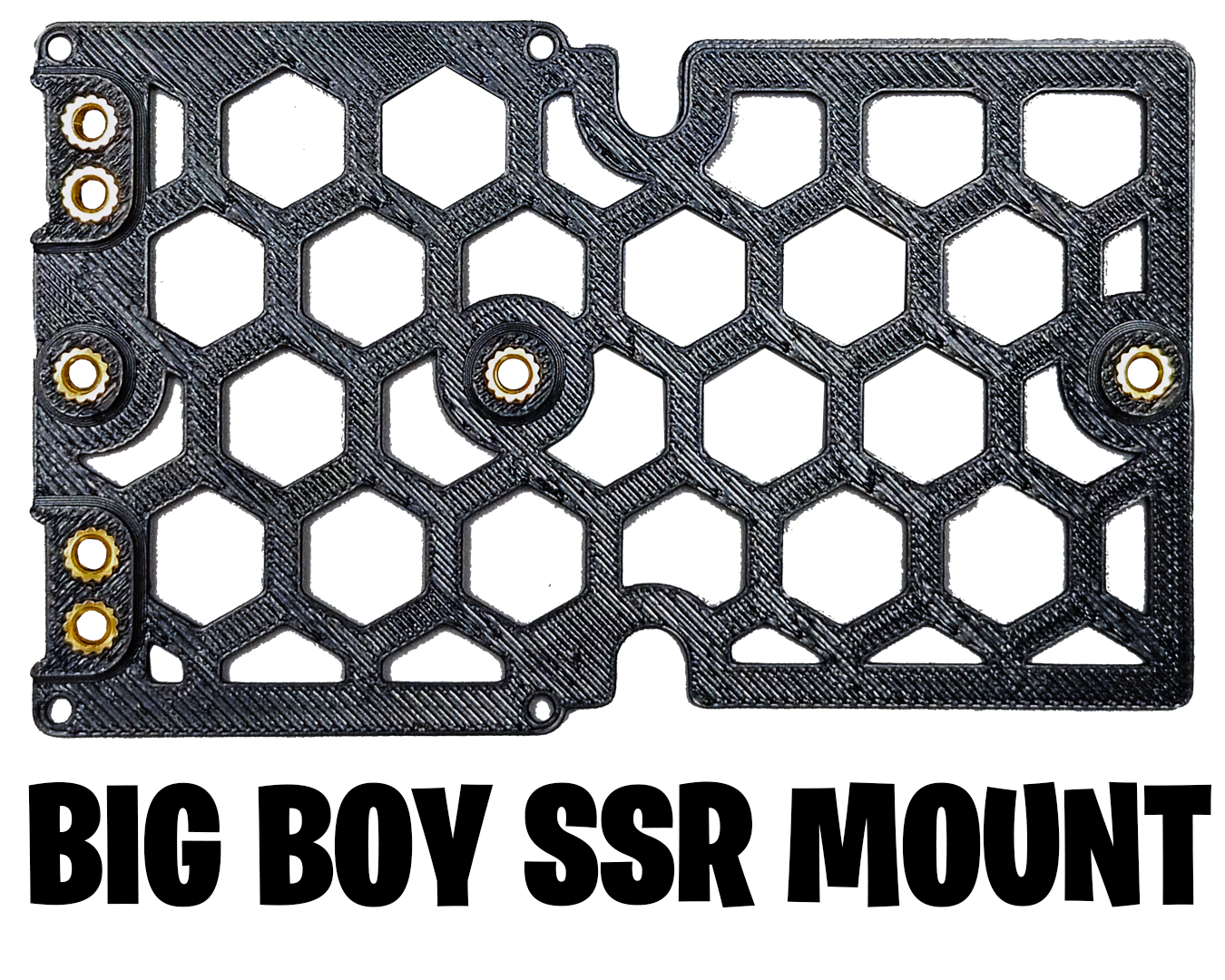

Đế SSR Cỡ Lớn Cho Creality K1 Max

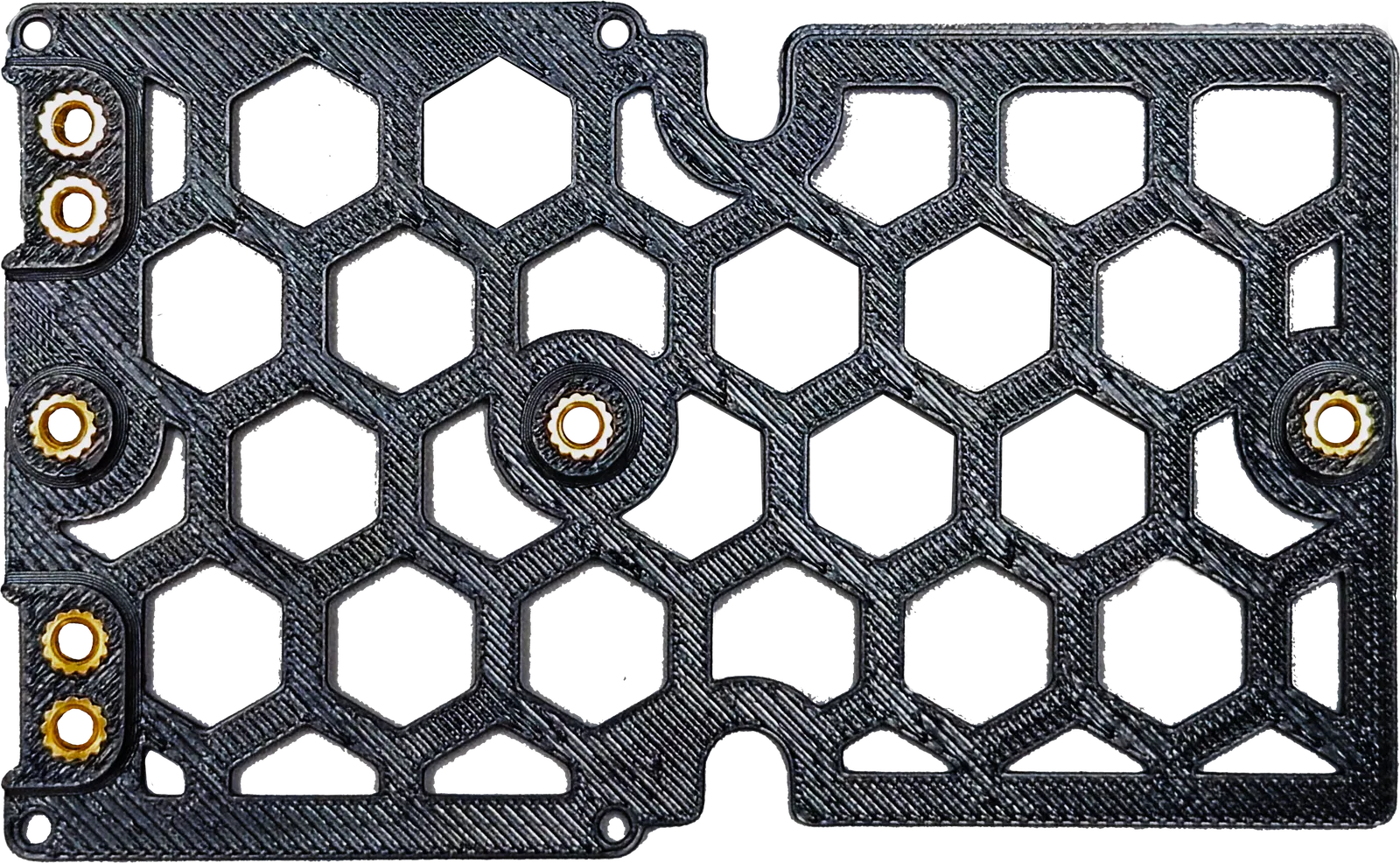

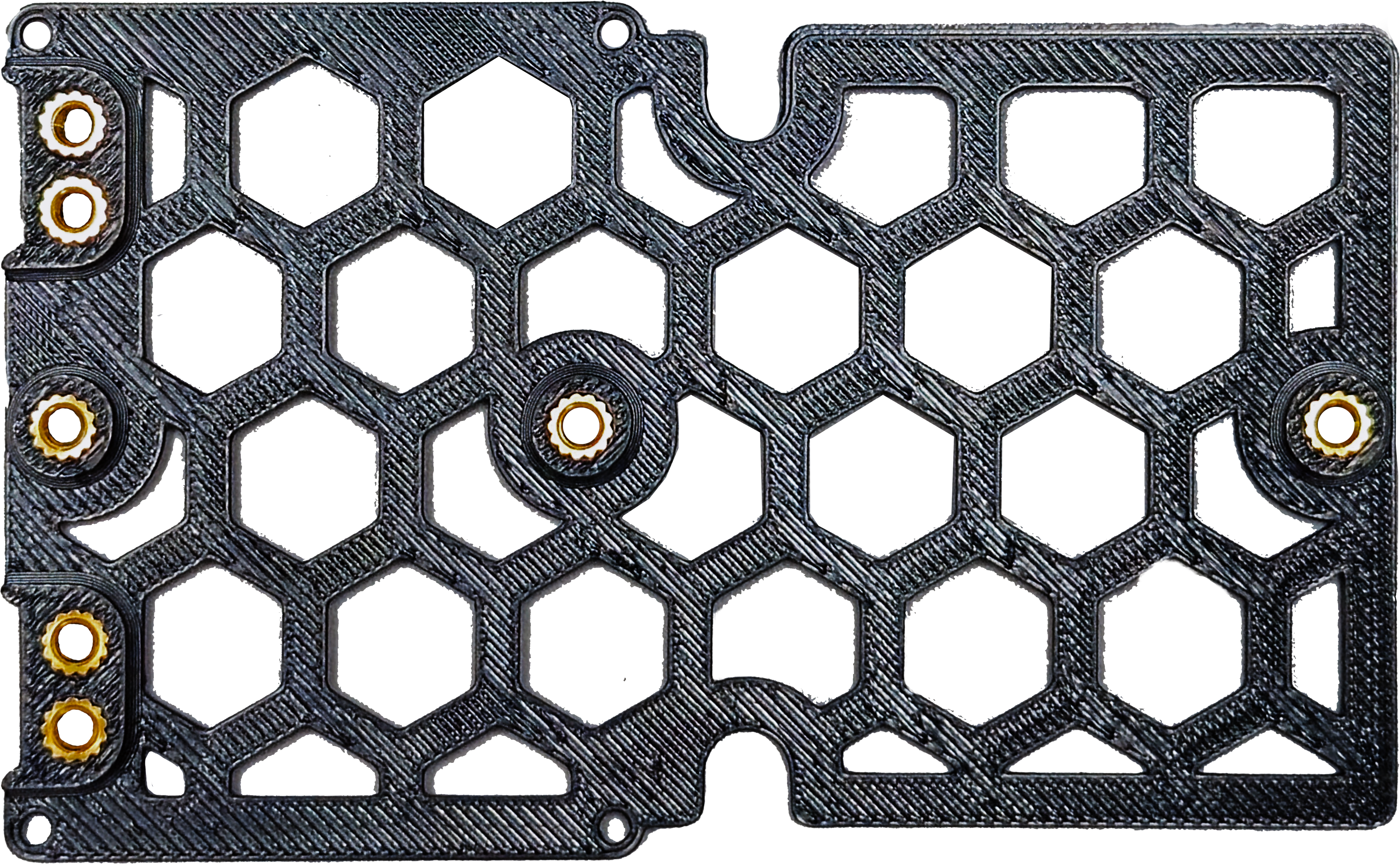

Cái đế này được thiết kế riêng cho máy in Creality K1 Max khi chạy các loại giường graphit công suất cao hoặc các tải nặng khác, đế này hỗ trợ tản nhiệt quá khổ cho khả năng làm mát cực cao. Nếu không có hệ thống làm mát SSR phù hợp, bạn có thể gặp nguy cơ chạy quá nhiệt (thermal runaway). Khi SSR quá nóng, điện trở bên trong của nó giảm xuống, khiến nó dẫn nhiều dòng điện hơn và nóng lên nhanh hơn nữa theo một vòng lặp phản hồi. Điều này có thể dẫn đến việc rơ-le bị khóa ở trạng thái "bật", giữ cho bộ phận làm nóng được cấp điện ngay cả sau khi máy in cố gắng tắt nó. Trong một hệ thống giường AC 1000 W+, đó là một mối nguy hiểm nghiêm trọng. Giường có thể tiếp tục nóng lên không kiểm soát cho đến khi có thứ gì đó hỏng hoặc bốc cháy. Tản nhiệt lớn và đế ổn định ngăn chặn điều đó bằng cách giữ cho SSR trong phạm vi nhiệt độ an toàn của nó, đảm bảo rơ-le thực sự có thể tắt khi cần. Đế này có thiết kế dạng tổ ong để cải thiện khả năng làm mát hơn nữa và giảm trọng lượng, với các điểm gắn thêm để tăng độ cứng và cô lập các dây không sử dụng mà không cần cắt tản nhiệt.

TẤT CẢ CÁC BỘ PHẬN ĐỀU ĐƯỢC THIẾT KẾ ĐỂ IN KHÔNG CẦN SUPPORTS Khoan các lỗ trên nắp hoàn toàn xuyên qua bằng mũi khoan M4 cho các đầu ren nhiệt M3 (không sai chính tả). Điều này sẽ cho phép bạn cố định nắp bằng cách luồn ốc vít từ bên trong máy in, tránh các ốc vít dài chạm vào bất cứ thứ gì bên trong máy in.

Có thể dùng để gắn bất kỳ SSR nào không có tản nhiệt hoặc bạn có thể cắt và khoan khay dưới để lắp tản nhiệt và nắp, và cắt nhẹ một số phần nhựa không cần thiết giữa hai bộ đỡ ốc vít cao (bên phải, với máy in định hướng có bộ nguồn ở trên và bo mạch chủ ở dưới bên phải) để đế được phẳng.

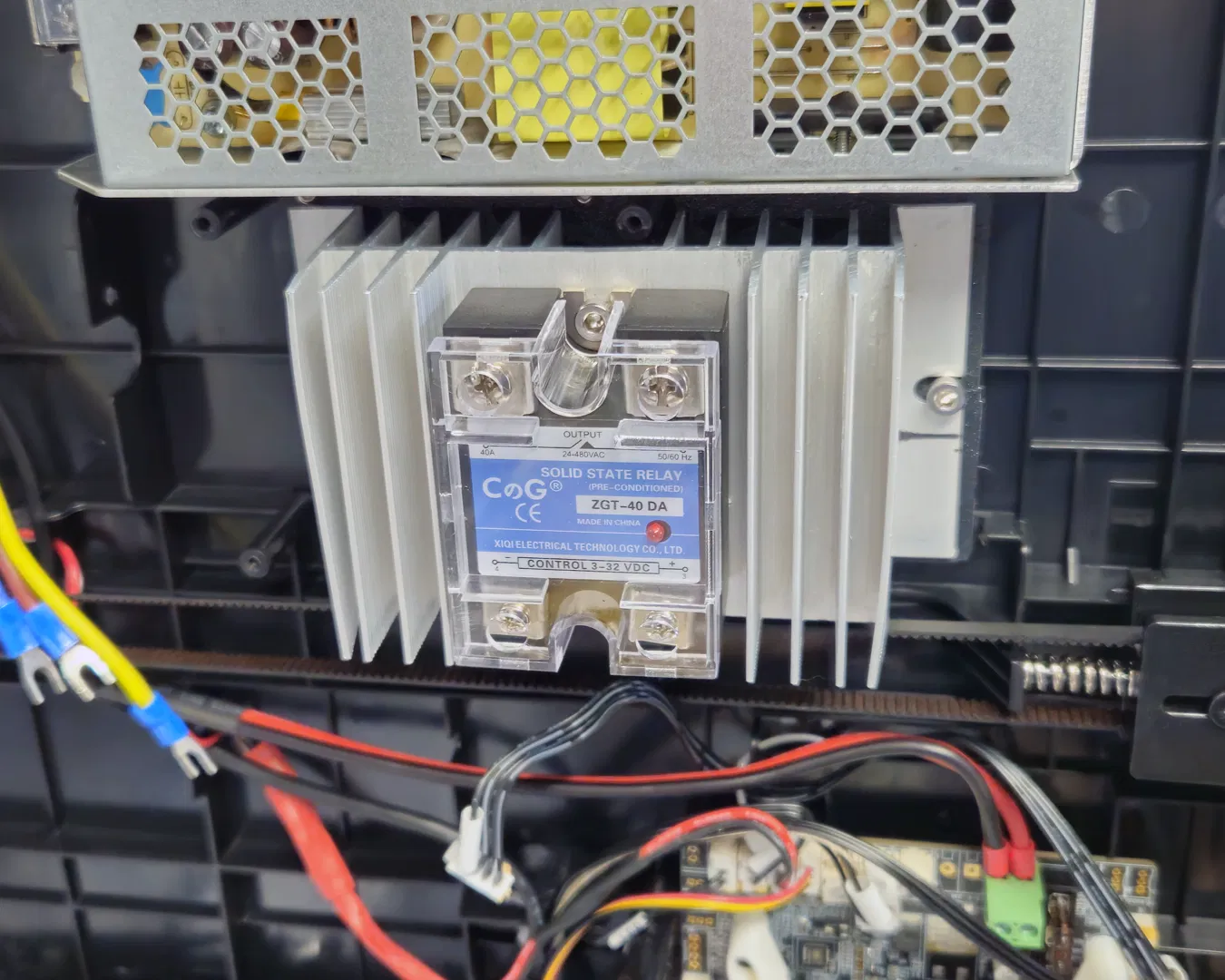

Lắp đế SSR trước bộ đỡ nguồn (PSU bracket).

Bộ đỡ nguồn (PSU bracket) bổ sung thêm sự hỗ trợ cho đế SSR và một chút an toàn trong trường hợp có thứ gì đó bị lỏng và có thể gây đoản mạch tới bộ nguồn. Tắt nguồn, đảm bảo nó đã được xả hoàn toàn trước khi làm việc và luôn nối đất. Không chạm vào các bộ phận bằng tay hoặc bất cứ thứ gì dẫn điện. Nó rất nguy hiểm. Hãy suy nghĩ cẩn thận. Tháo ốc vít ở phía bên phải của bộ nguồn (với máy được định hướng bộ nguồn ở trên, bo mạch chủ ở dưới bên phải). Trượt nắp ra và tháo hai ốc vít ở phía dưới. Bây giờ bạn có thể lắp bộ đỡ bằng cách sử dụng cùng hai ốc vít dưới cùng. Bạn sẽ cần giữ các bộ phận vào vị trí để vặn ốc đúng cách, nếu không chúng sẽ bị xê dịch. Trượt nắp lại và lắp ốc vít cuối cùng (ốc này không cố định bất kỳ bộ phận nào).

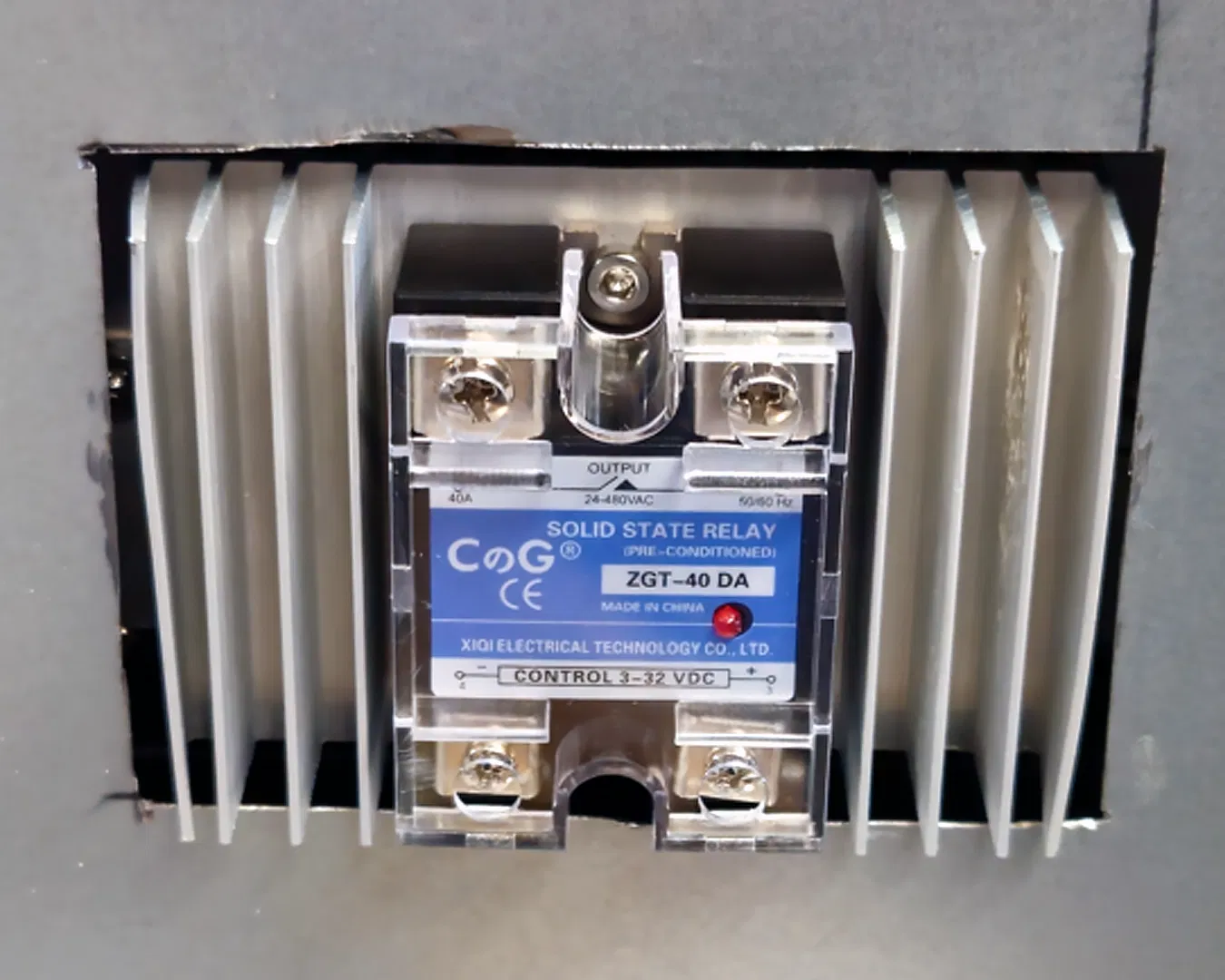

LẮP NẮP

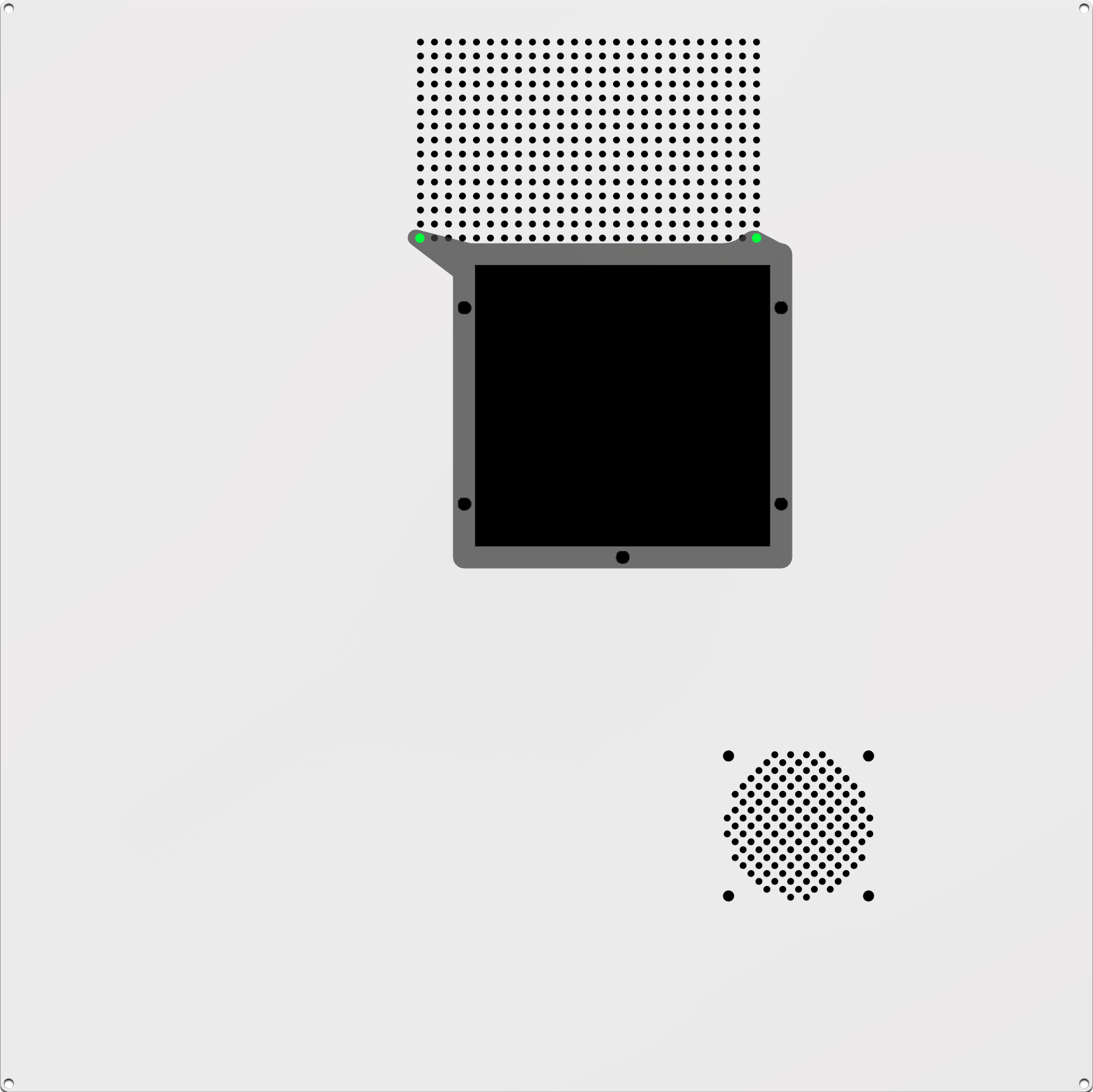

Cố định mẫu vào các góc dưới của lưới quạt bộ nguồn (PSU fan grille). Khớp hướng được hiển thị trong hình ảnh tham khảo, với lưới quạt bo mạch chủ ở vị trí dưới cùng bên phải. Vạch ra hình vuông bên trong mẫu, sau đó khoan các lỗ lắp trước. Cắt hình vuông chỉ sau khi khoan để tránh cắt quá xa và mất căn chỉnh với các lỗ vít.

Khoan hoàn toàn xuyên qua nắp in bằng mũi khoan 4 mm, sau đó ép nhiệt đầu ren M3 từ mặt phẳng. Chiều dài hoặc đường kính của đầu ren không quan trọng, miễn là chúng có kích thước M3.

Lắp các vít từ mặt bên trong của nắp che khoang điện sao cho chúng hướng ra ngoài, thay vì chìa vào thứ gì đó có thể gây đoản mạch.

Đầu ren M4 cho đế SSR và bộ đỡ nguồn (bất kỳ loại nào cũng được) Đầu ren M3 cho nắp SSR (bất kỳ loại nào cũng được, tôi đã sử dụng m3x5x4 voron)

Ốc vít M3 và M4 Liên kết tản nhiệt và SSR
