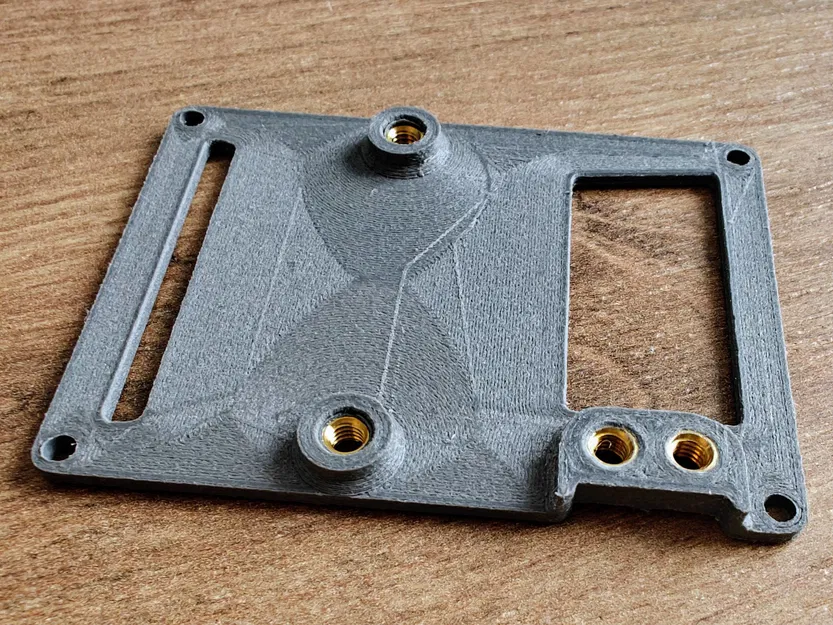

Giá đỡ SSR Creality K1 Max V2

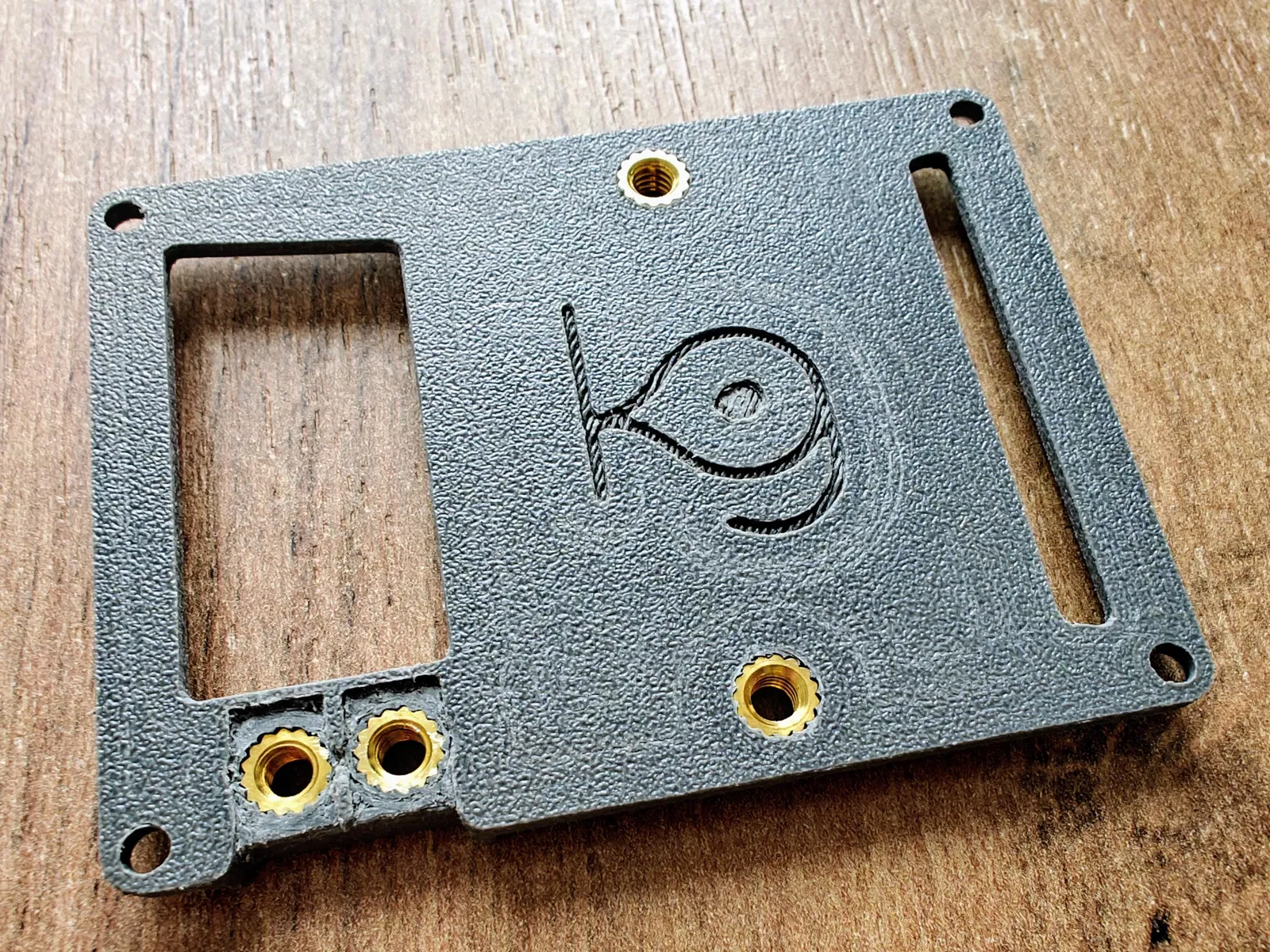

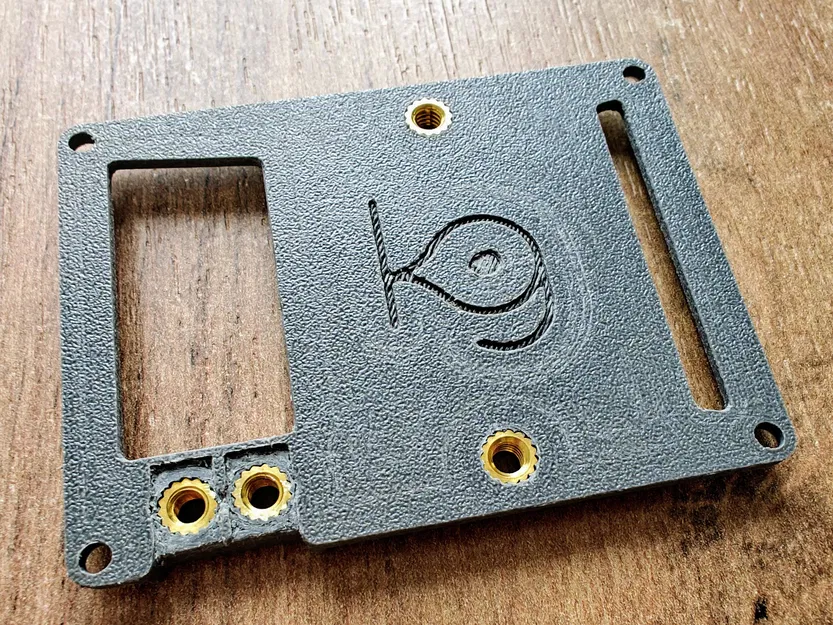

Giá đỡ SSR cho Creality K1 Max V2, hỗ trợ kết nối N và PE tại vị trí cũ. Phiên bản này có các rãnh gắn sâu hơn 1mm mà không làm dày tấm đế. Cần 4 ốc M4S (4mm). Hướng dẫn đấu dây BED chi tiết kèm theo.
627
Lượt Xem
16
Lượt Thích
114
Lượt Tải
Cập Nhật Dec 20, 2025
Mô tả

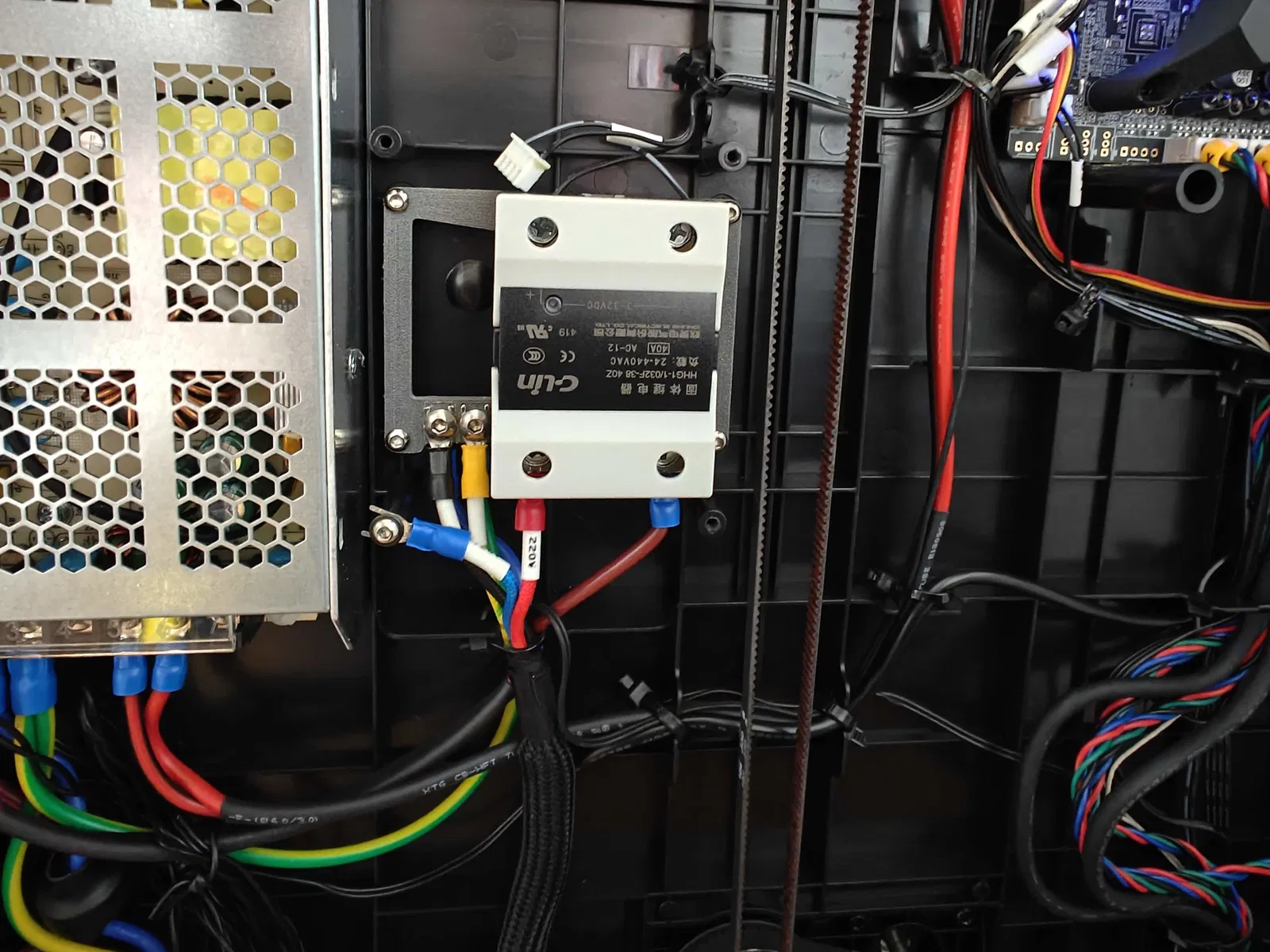

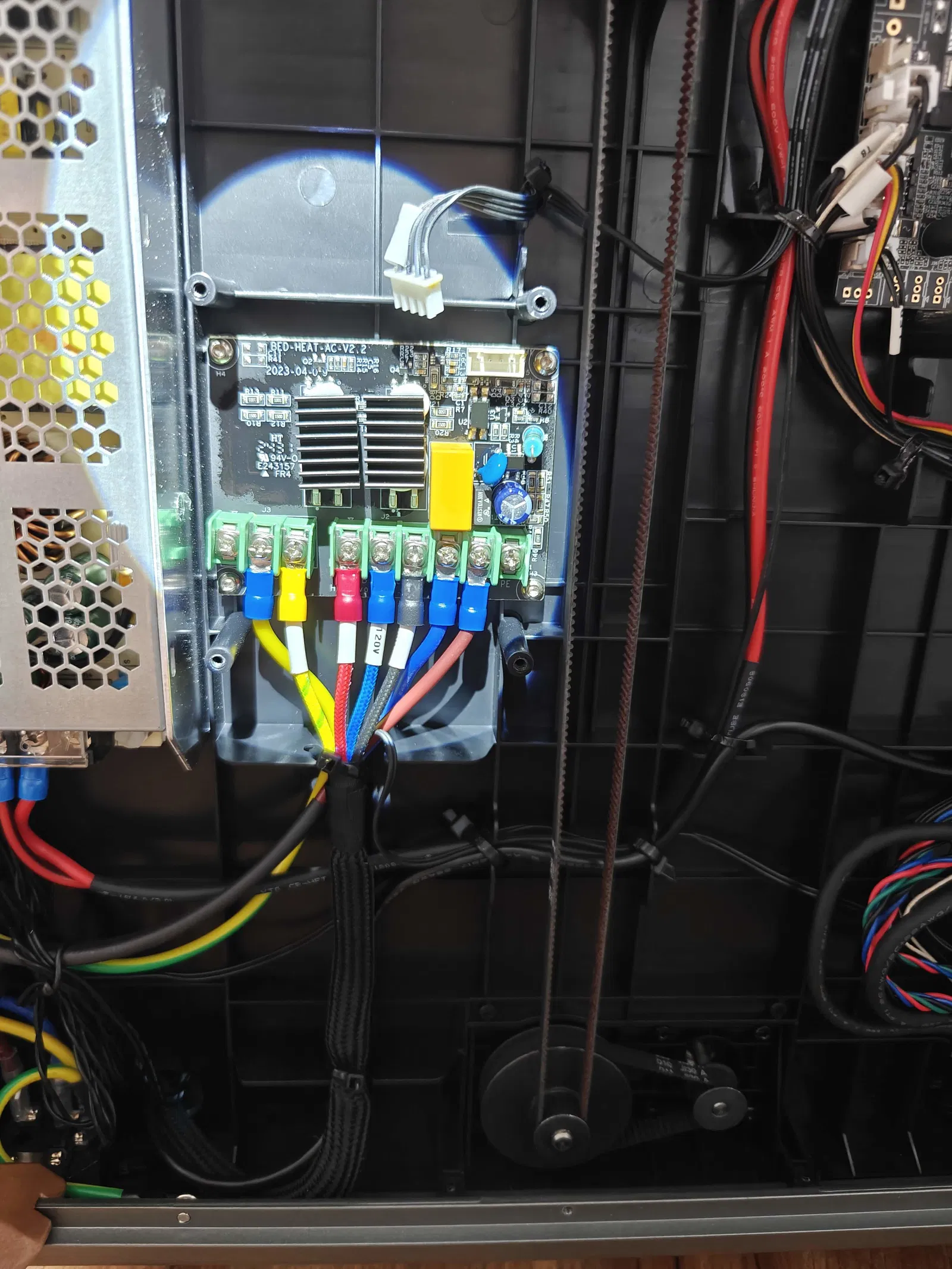

Cho Creality K1 Max vì nó dùng chỗ gắn giống bo mạch gốc.
Cần 4 con ốc M4S (dài 4mm) để gắn.

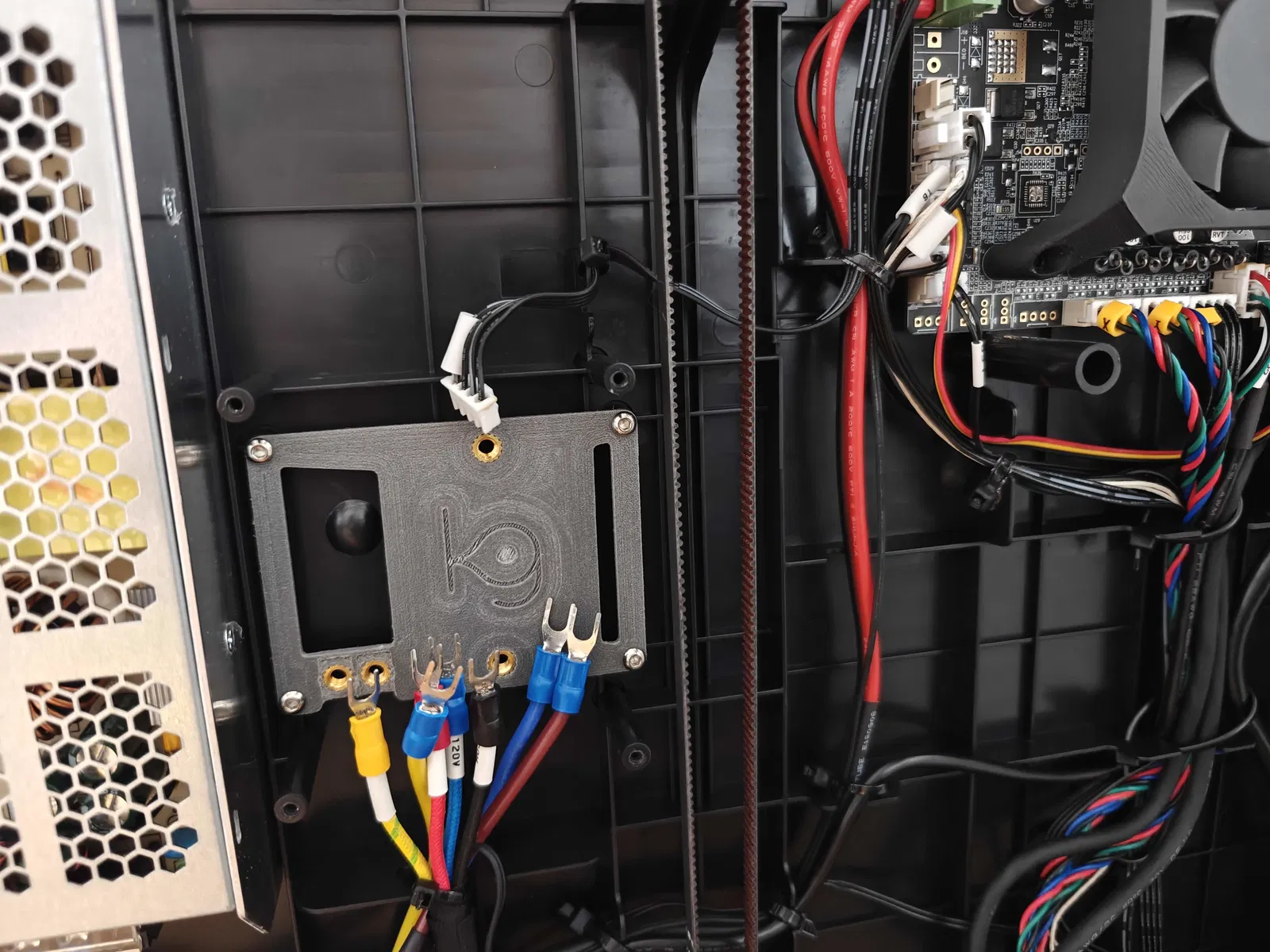

Phần đấu nối dây khá dễ dàng - kết nối BED:
Chân thứ 1 = "red" ghi chú - không dùng Chân thứ 2 = "+" dương Chân thứ 3 = "-" âm Chân thứ 4 - không dùng

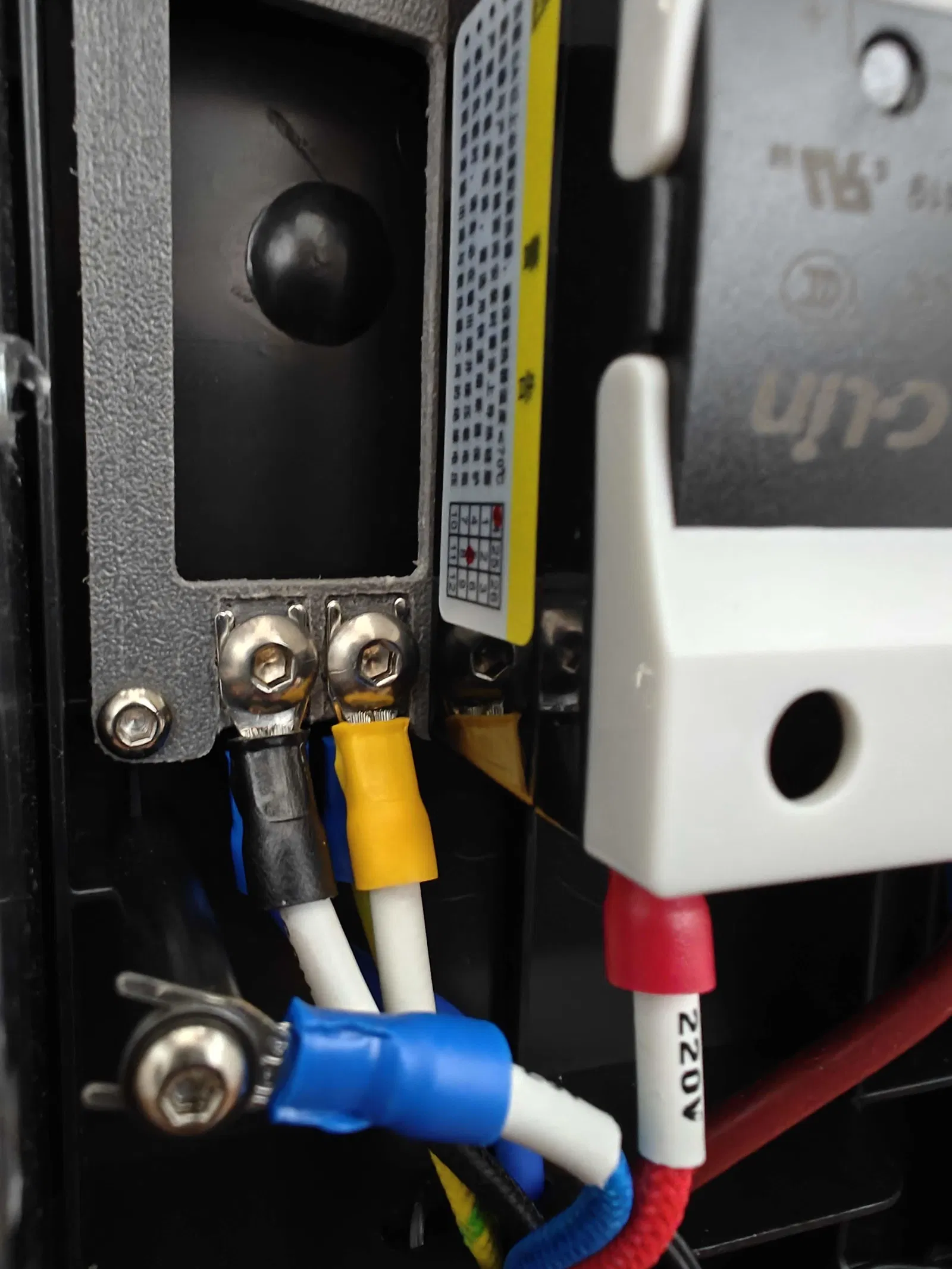

Nếu muốn cách điện tốt hơn giữa các điểm nối - hãy gắn cao lên vì bên dưới tấm đế không còn chỗ nữa (quanh các con ốc).
V2 (2025-04-02)

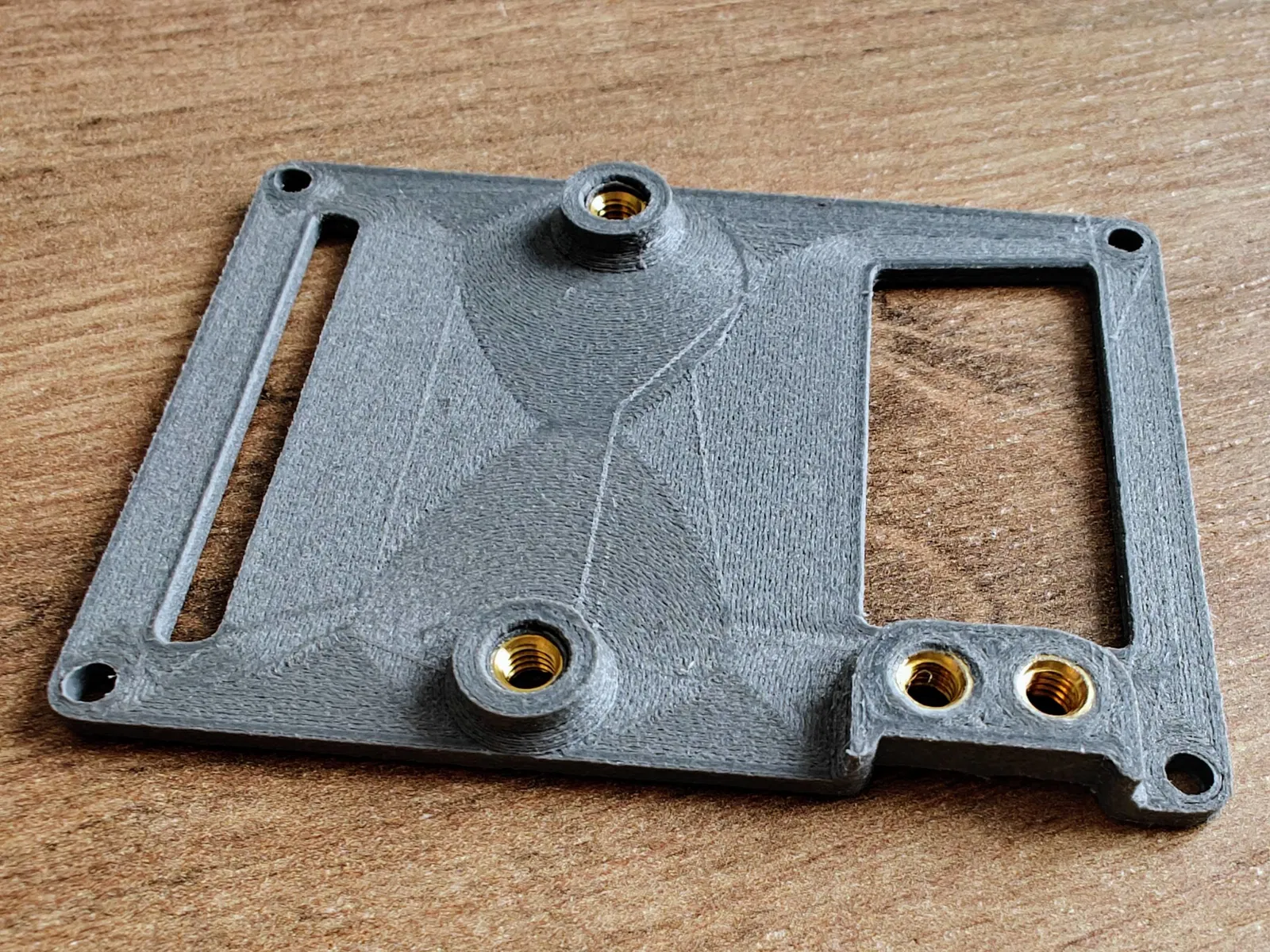

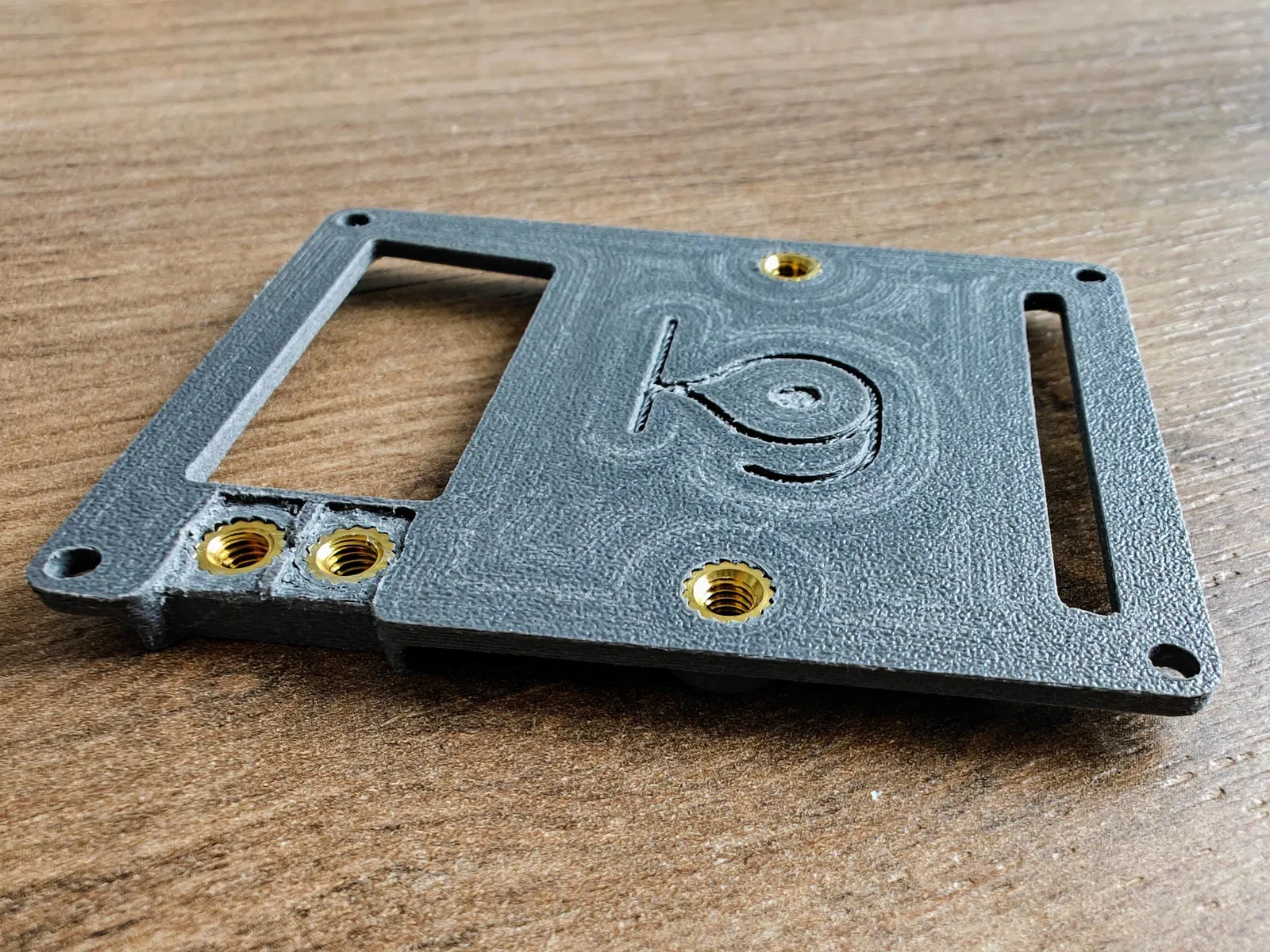

Đã khoét sâu thêm chỗ gắn xuống 1 mm mà không làm dày thêm tấm đế.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
