Tai Mèo Tương Thích WLED

CHƯA XONG ĐÂU NHÉ

Đây là dự án của tui để làm tai mèo mà bạn có thể dễ dàng gắn lên bất kỳ loại tai nghe nào. Phiên bản hiện tại dùng pin vape 360mah, xài được khoảng 2-3 tiếng. Tui dự định làm phiên bản v2 với pin 500mah và quản lý nguồn tốt hơn trong tương lai.

Vấn đề đang gặp phải

Hiện tại con ESP với WLED chạy nóng quá trời (60 độ C) và điện áp pin (3.7v-4.2v) đi thẳng vào ESP. Với lại không phải tất cả LED đều nhìn thấy rõ từ phía trước.

Linh kiện tui đã xài

Linh kiện đã xài

Link (Aliexpress)

ESP 32 C3 supermini

https://de.aliexpress.com/item/1005007479144456.html

1S Typ c BMS

https://de.aliexpress.com/item/1005008815046743.html

Pin (Vape)

3mm WS2812 LED Strip

https://de.aliexpress.com/item/1005008044808880.html

Phần mềm WLED/Tự code thay thế sắp có

https://install.wled.me

Ốc M2 (tùy chọn)

https://a.aliexpress.com/ extit{ExkAOoU

Lỗ ren M2

https://a.aliexpress.com/ extit{EHa3Jak

Bạn cũng cần vài đoạn dây cáp dễ hàn và đầu nối jumper

Có vài cách lắp ráp khác nhau và các phiên bản khác nhau

Chỉ cần chỉnh lại tỉ lệ

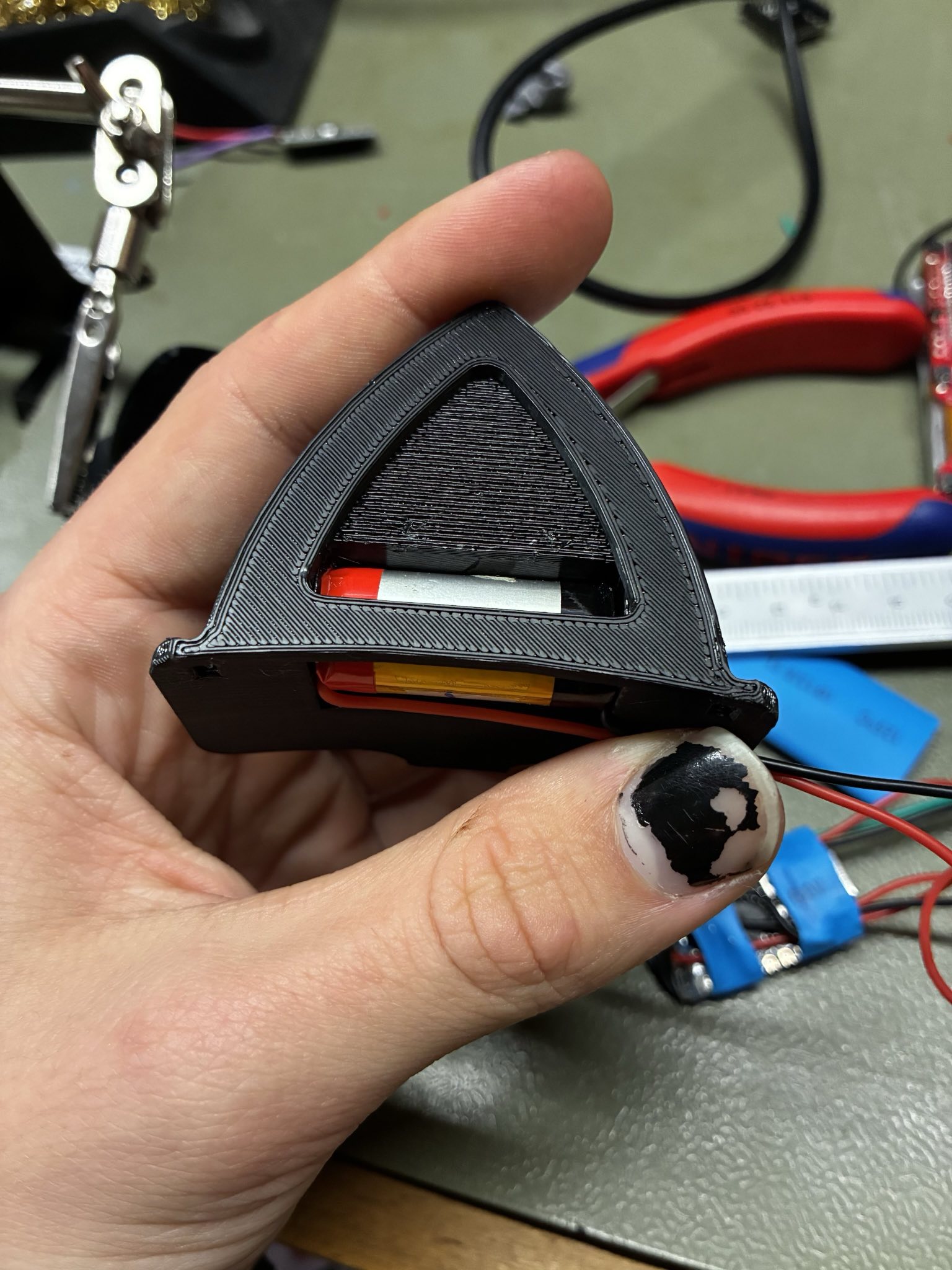

Ở đây bạn chỉ cần dán mặt trước vào vỏ

Phiên bản WLED (dễ)

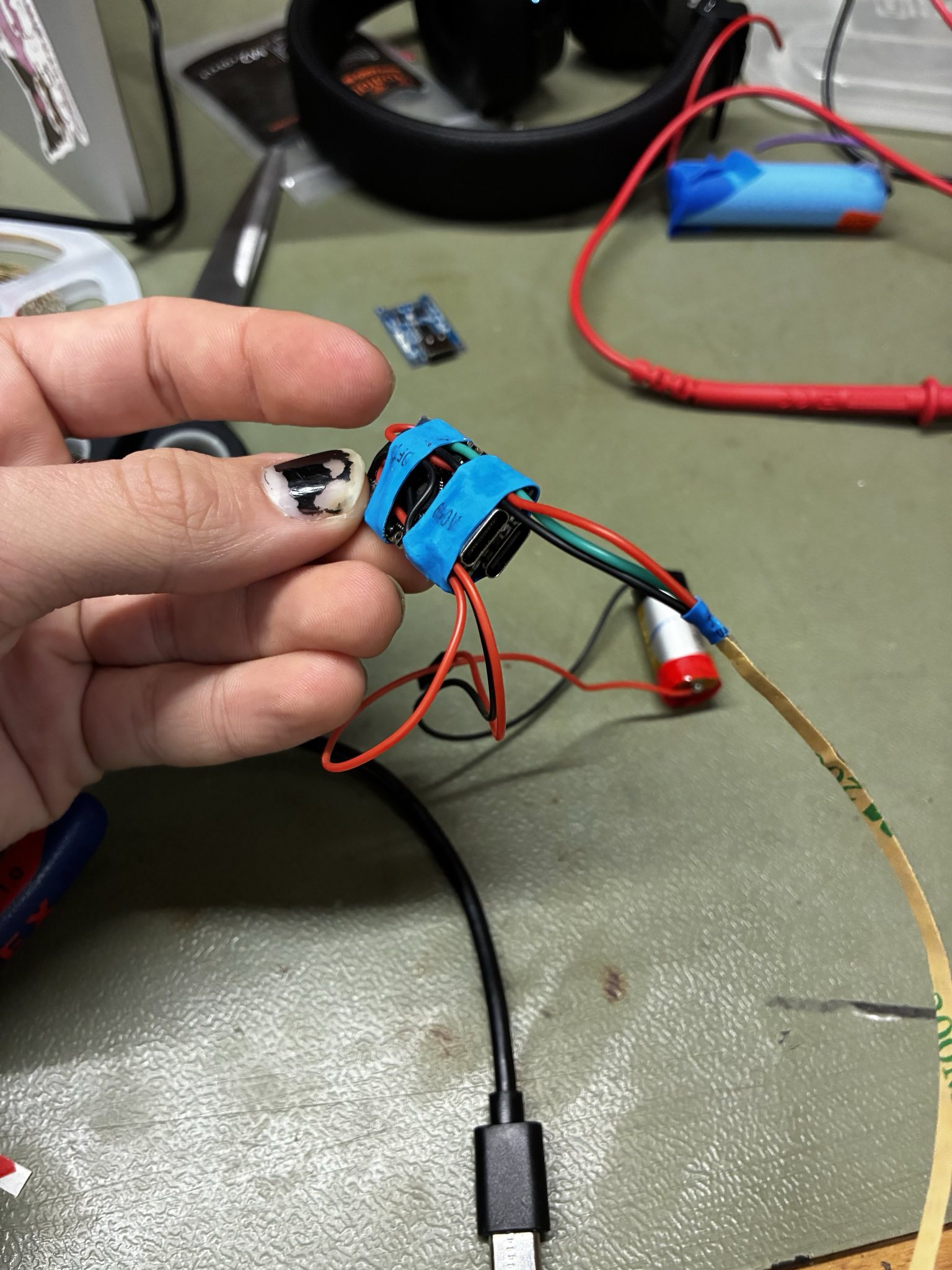

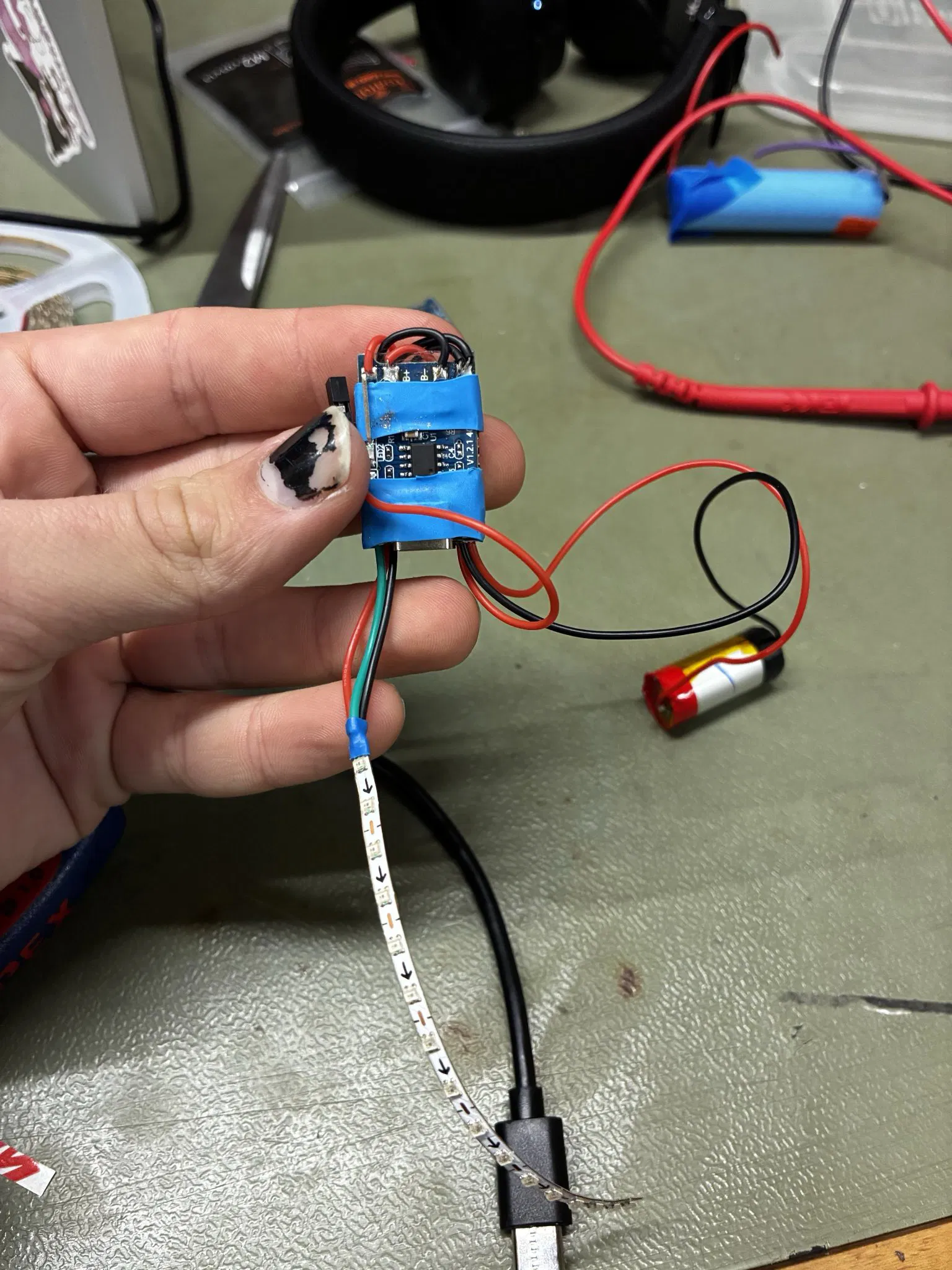

Ở đây bạn dán ESP và BMS lại với nhau bằng băng keo hai mặt và hàn dây nhỏ từ ESP sang BMS qua mặt đối diện cổng USB

Phiên bản WLED (1)
