Mô hình Còi hú Whelen Hornet (Hoạt động được)

ĐỌC TRƯỚC KHI LẮP RÁP!

Đây là dự án còi hú Whelen đầu tiên thực sự hoạt động và tôi làm cái này đặc biệt cho 35 người theo dõi của mình. Tôi biết là cần phải dùng ốc, cái mà bình thường không có trong các mô hình nhỏ của tôi, nhưng mô hình này sẽ quá ọp ẹp, và tôi đã liệt kê tất cả các loại ốc bên dưới. Nhưng HÃY CẨN THẬN! Còi hú Whelen Hornet có thể xoay, nhưng chúng không xoay liên tục; thay vào đó, chúng xoay 360 độ rồi lại quay ngược lại. Nếu bạn muốn có cái kiểu xoay này thì không cần bộ thu tín hiệu. Bộ phận xoay được cấp động lực bởi một động cơ bước. Nó cần một loa, và nếu bạn không biết cách lắp loa thì có thể xem hình ảnh để biết cách nối dây và lắp đặt loa. Sau này, bạn có thể dùng Arduino để cấu hình âm thanh và tự làm bảng điều khiển. Bạn có thể tìm thấy hướng dẫn điều khiển ở bên dưới.

CÁC BỘ PHẬN BẠN CẦN

• 1X Động cơ bước 28BYJ-48
• 1X Bộ điều khiển động cơ bước (Arduino không cung cấp đủ điện)
• 1X Loa (Bạn tự quyết định loại nào. Chỉ cần kích thước tối đa là 4 cm là được)
• Dây loa
• 7X Ốc M3X30
• 7X Đai ốc M3
• 4X Ốc M6X80 (Để gắn lên cột)
• 4X Đai ốc M6 (Để gắn lên cột)

Phần cứng / Tủ điều khiển điện

Bạn có thể tự điều khiển âm thanh theo nhiều cách và nếu muốn, bạn có thể dùng âm thanh Whelen nếu có sẵn. Hệ thống điều khiển hoàn toàn dùng Arduino. Nếu bạn muốn hệ thống điều khiển thì bạn sẽ cần những món này.

• TF SD Card Reader cho Arduino
• Bộ khuếch đại âm thanh
• Nút bấm
• Đèn LED

Tôi đang làm Tủ điều khiển nhưng tôi không biết mất bao lâu. Nếu Tủ xong rồi tôi sẽ tải lên các tệp và mã lệnh.

Cách lắp ráp

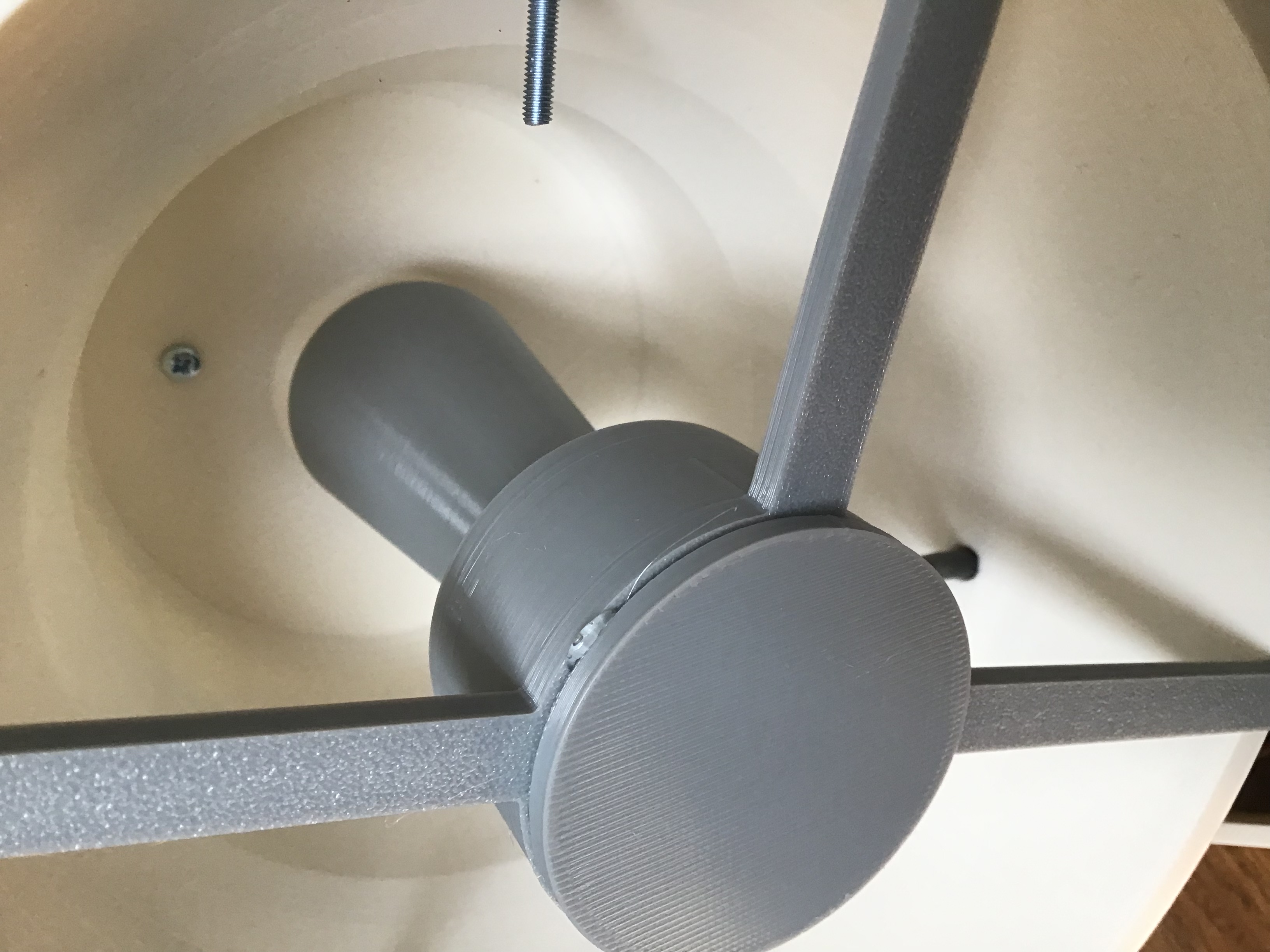

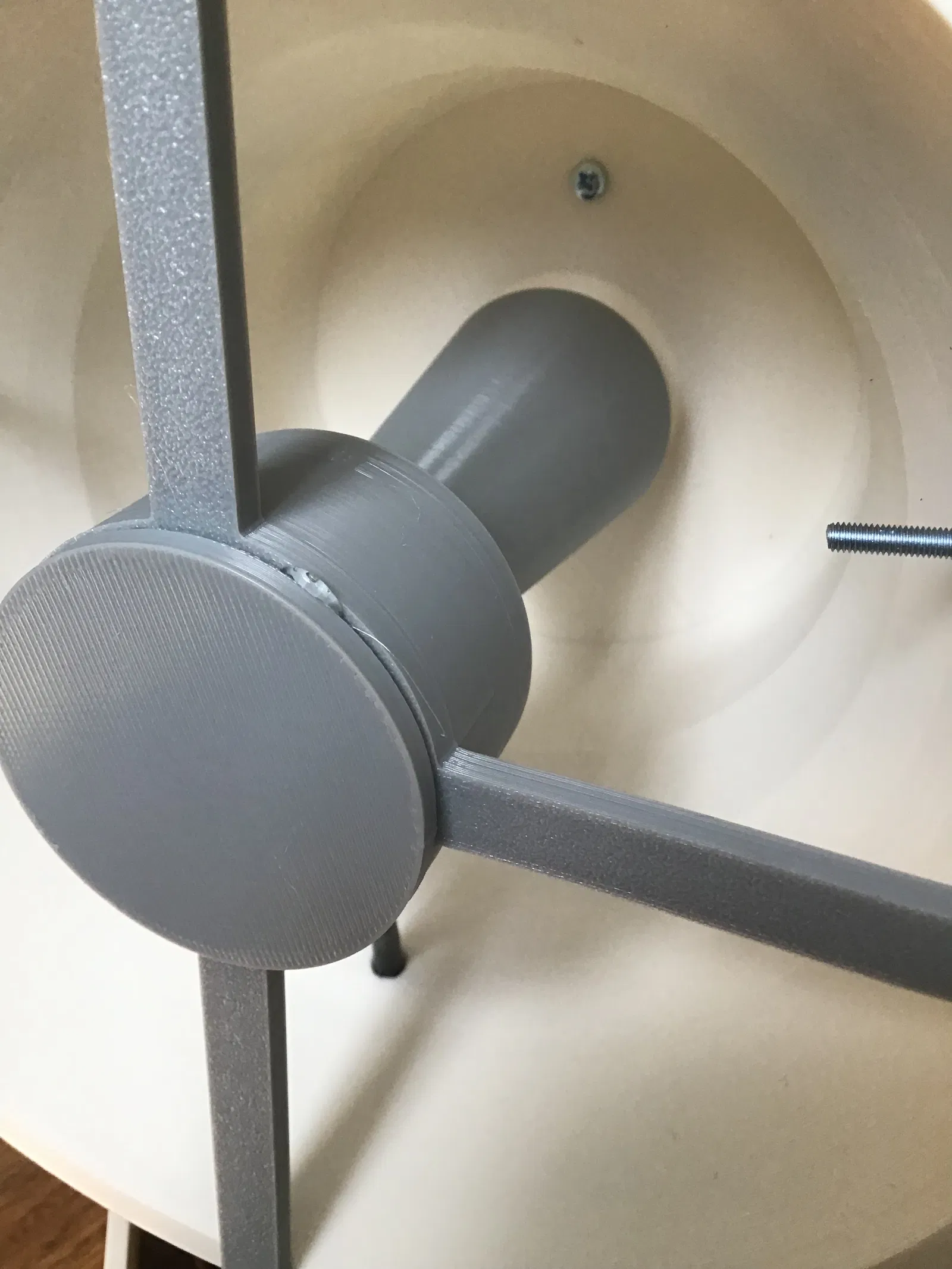

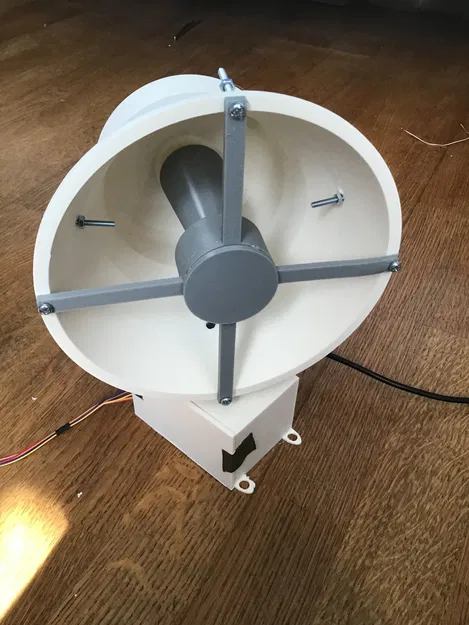

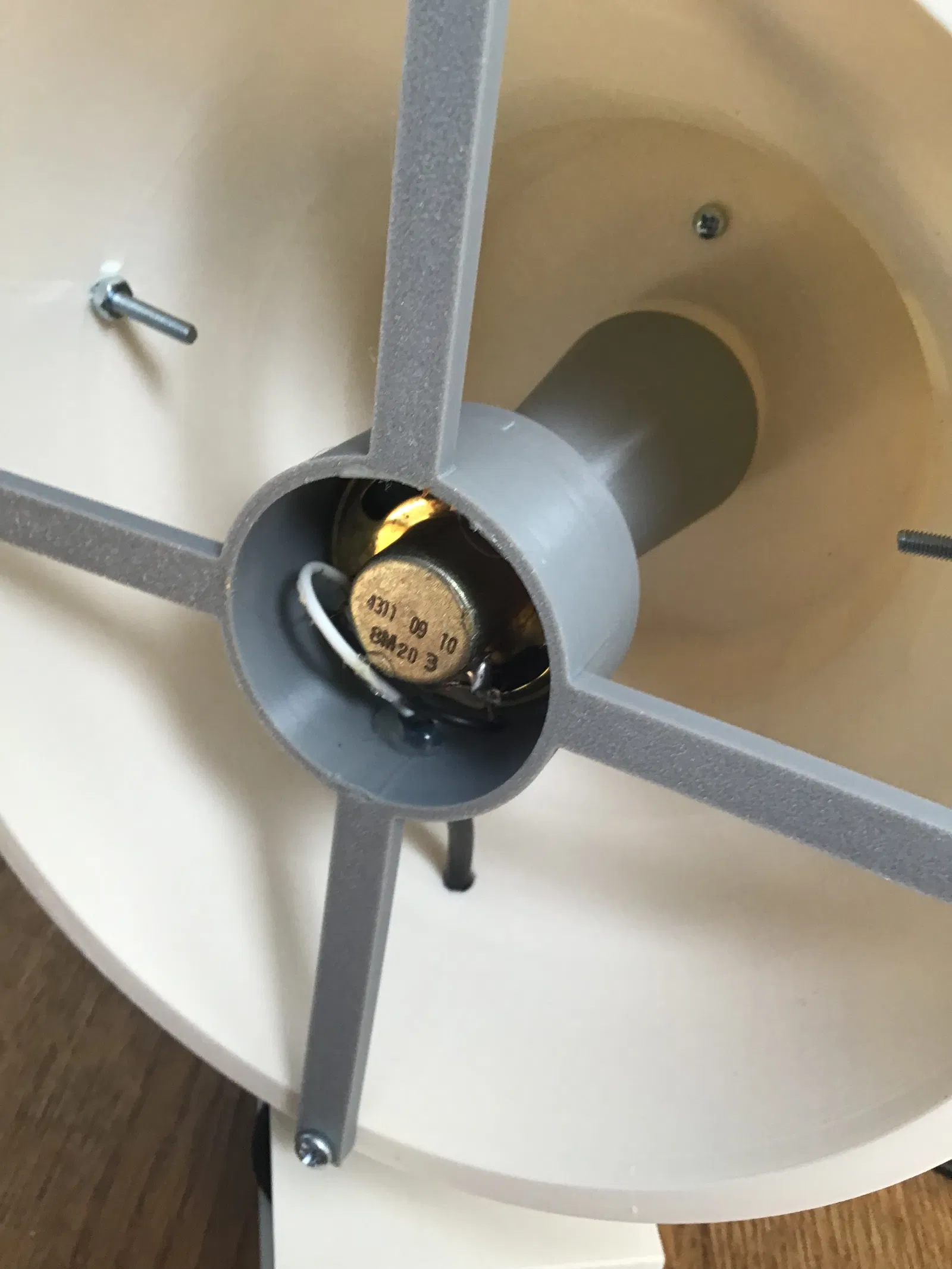

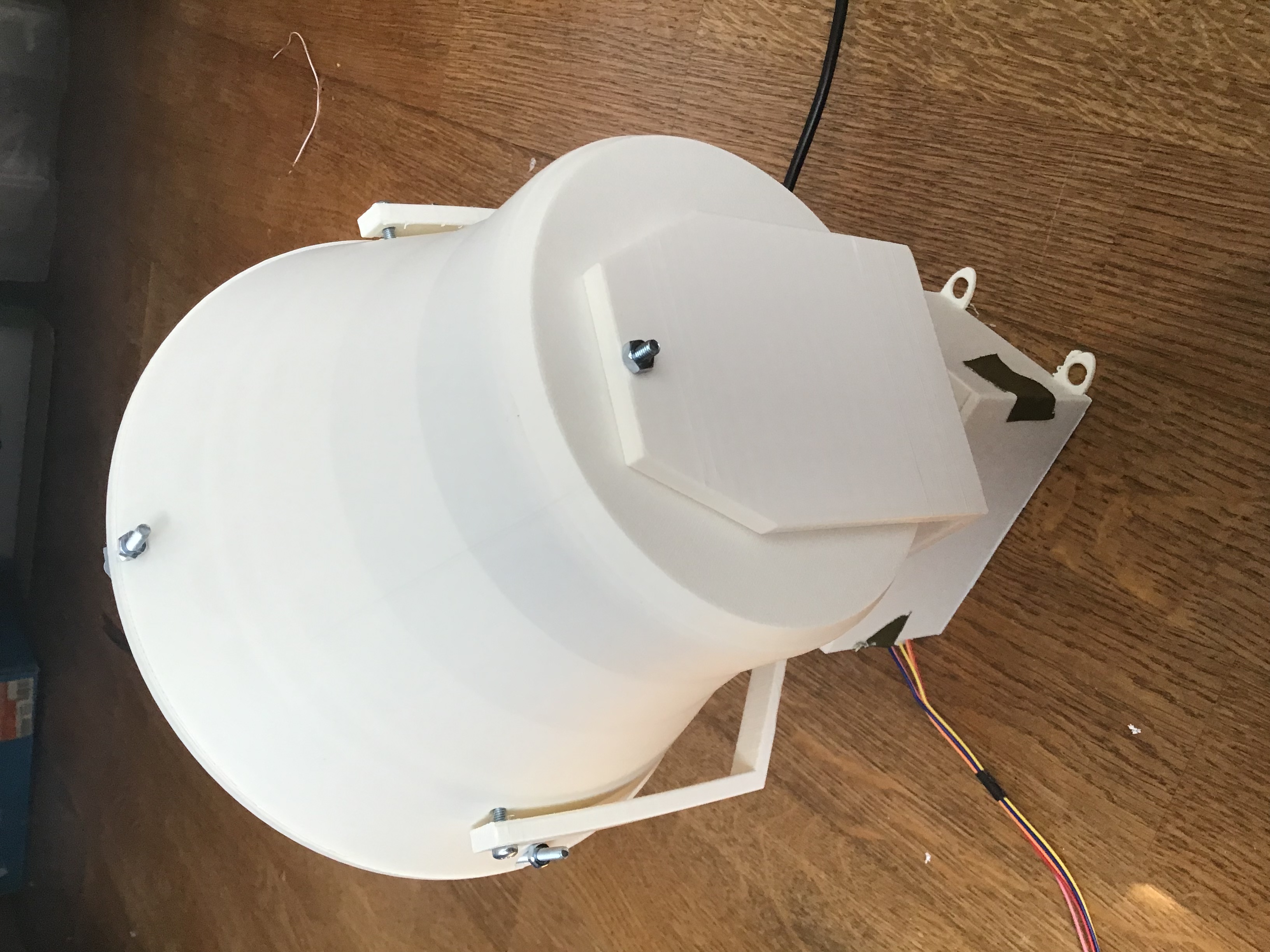

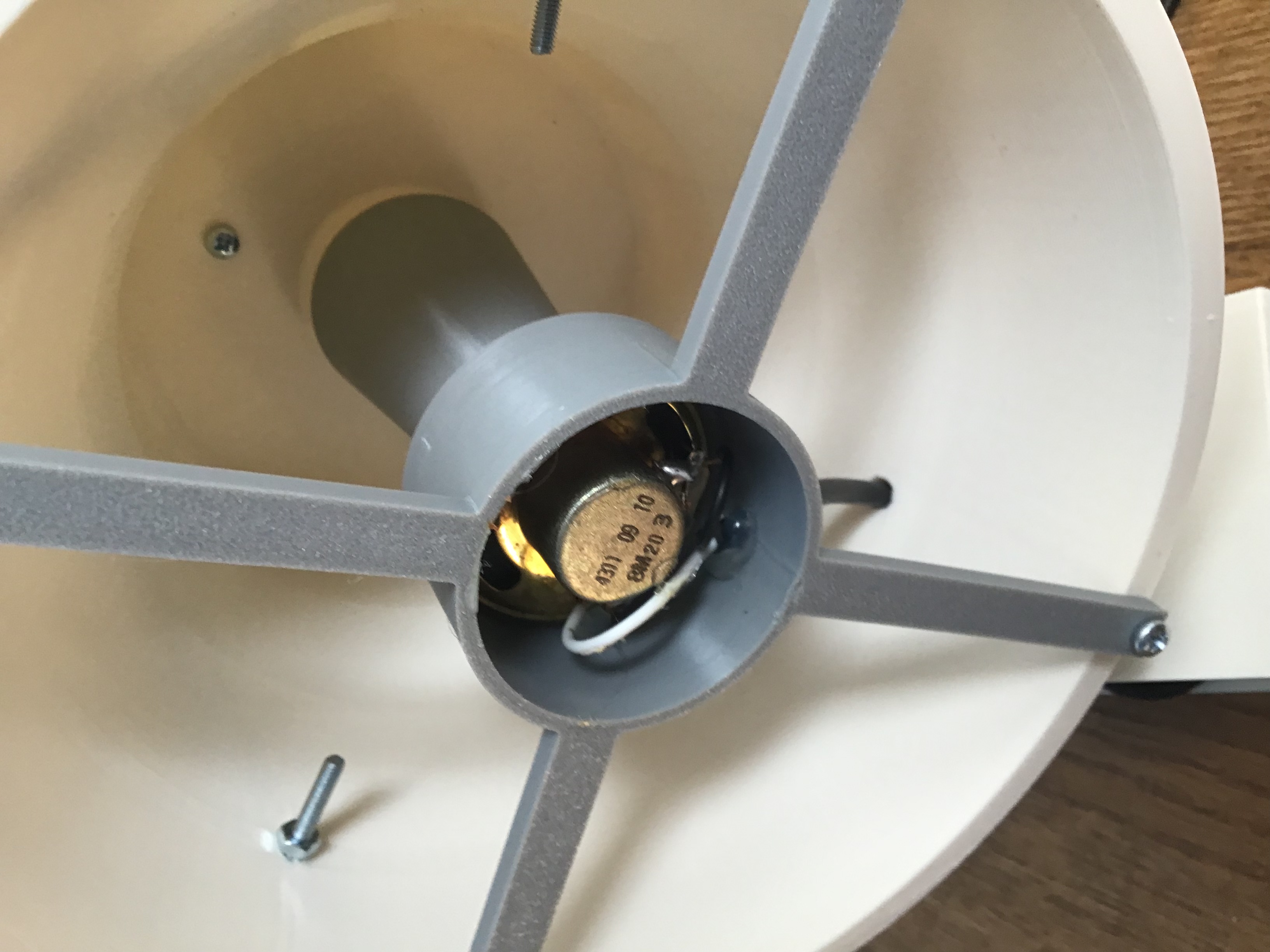

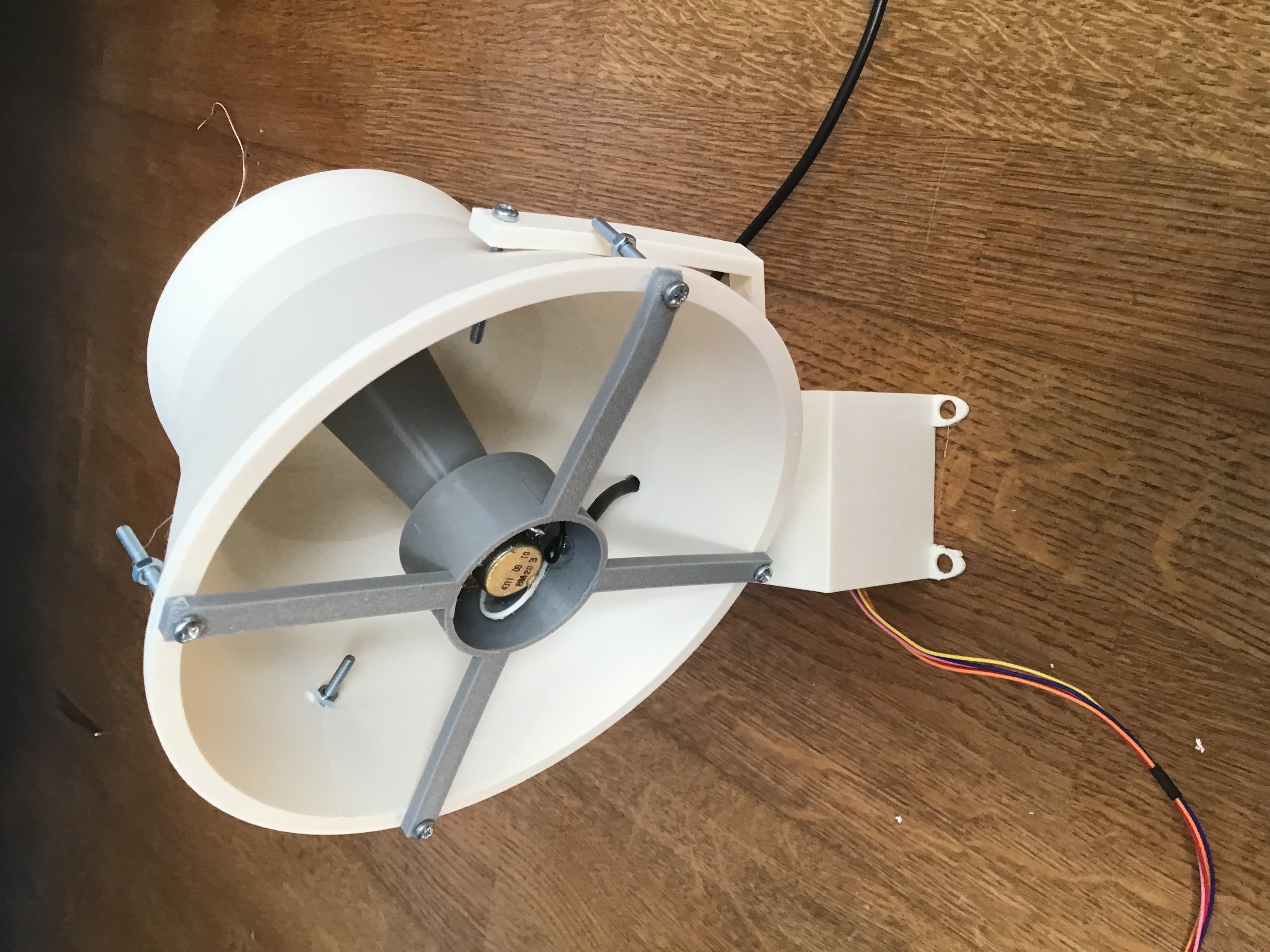

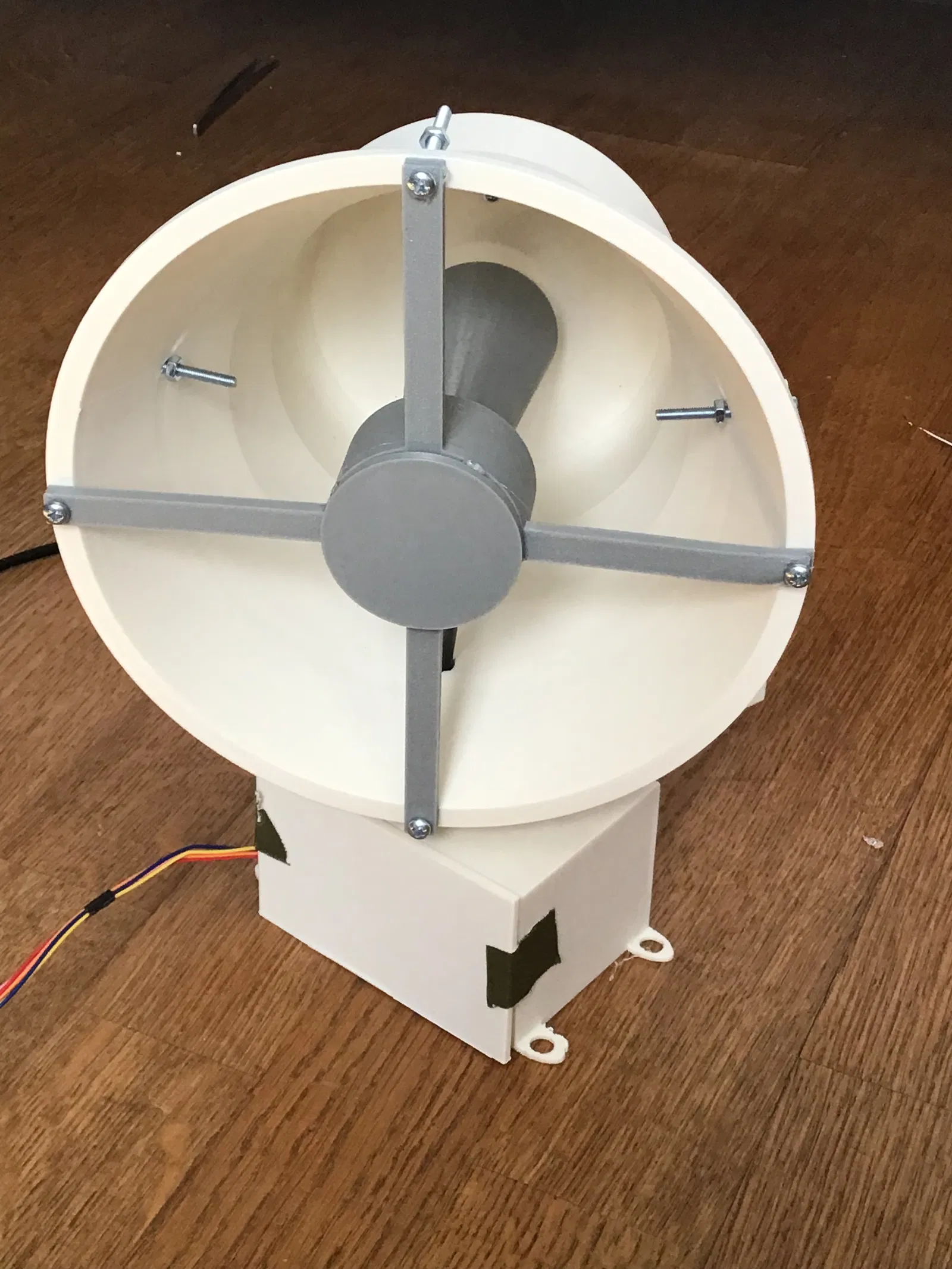

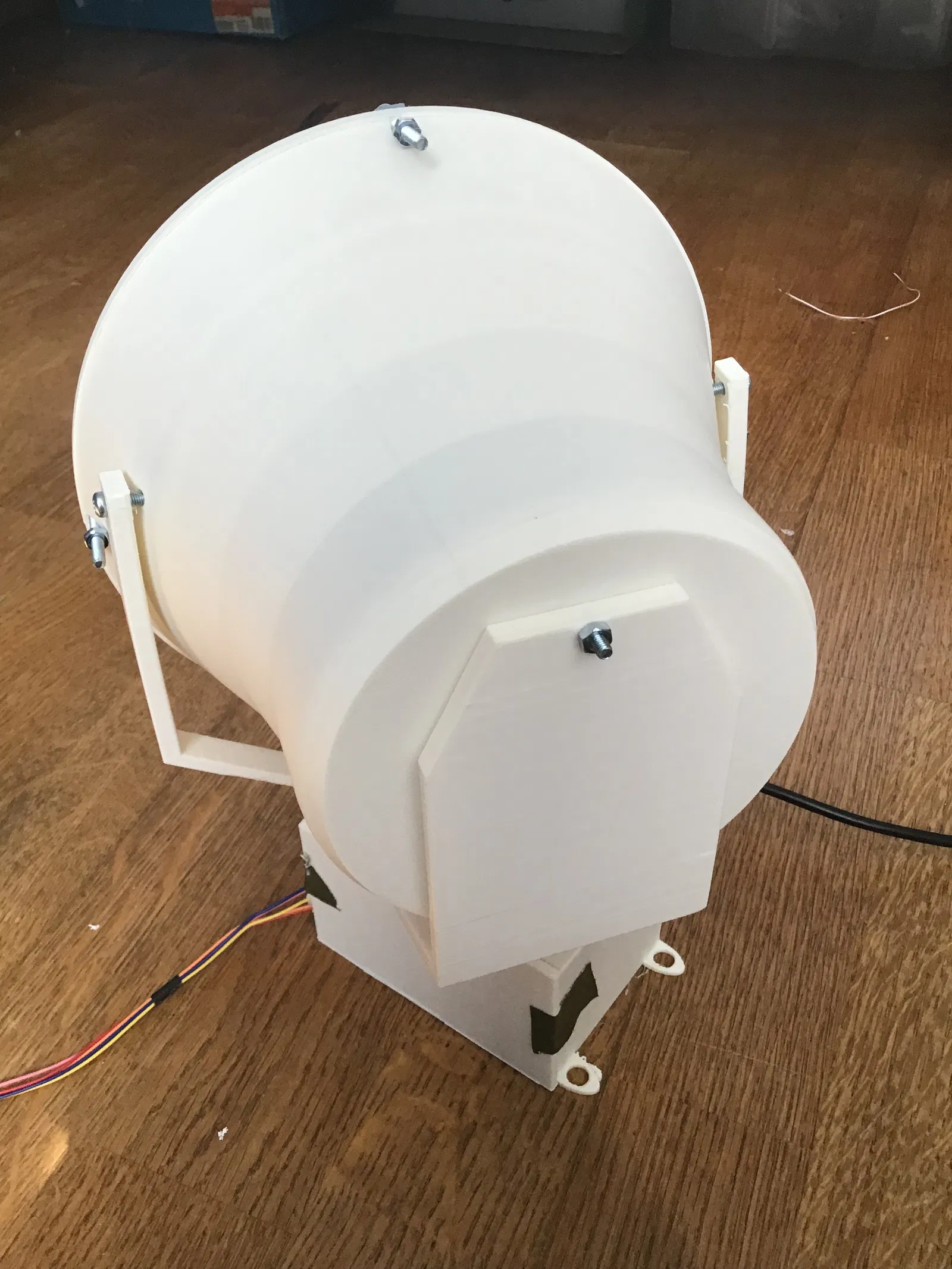

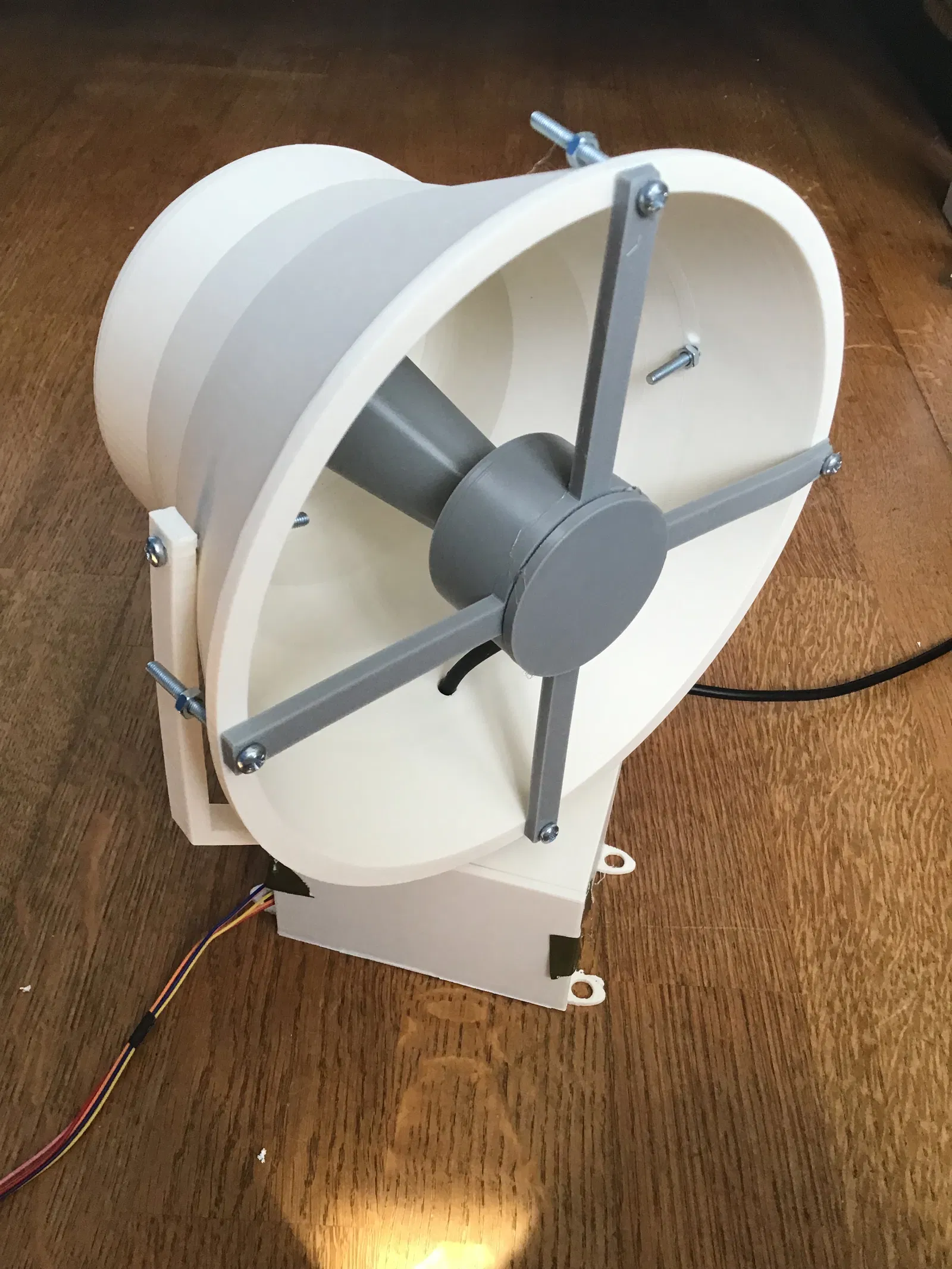

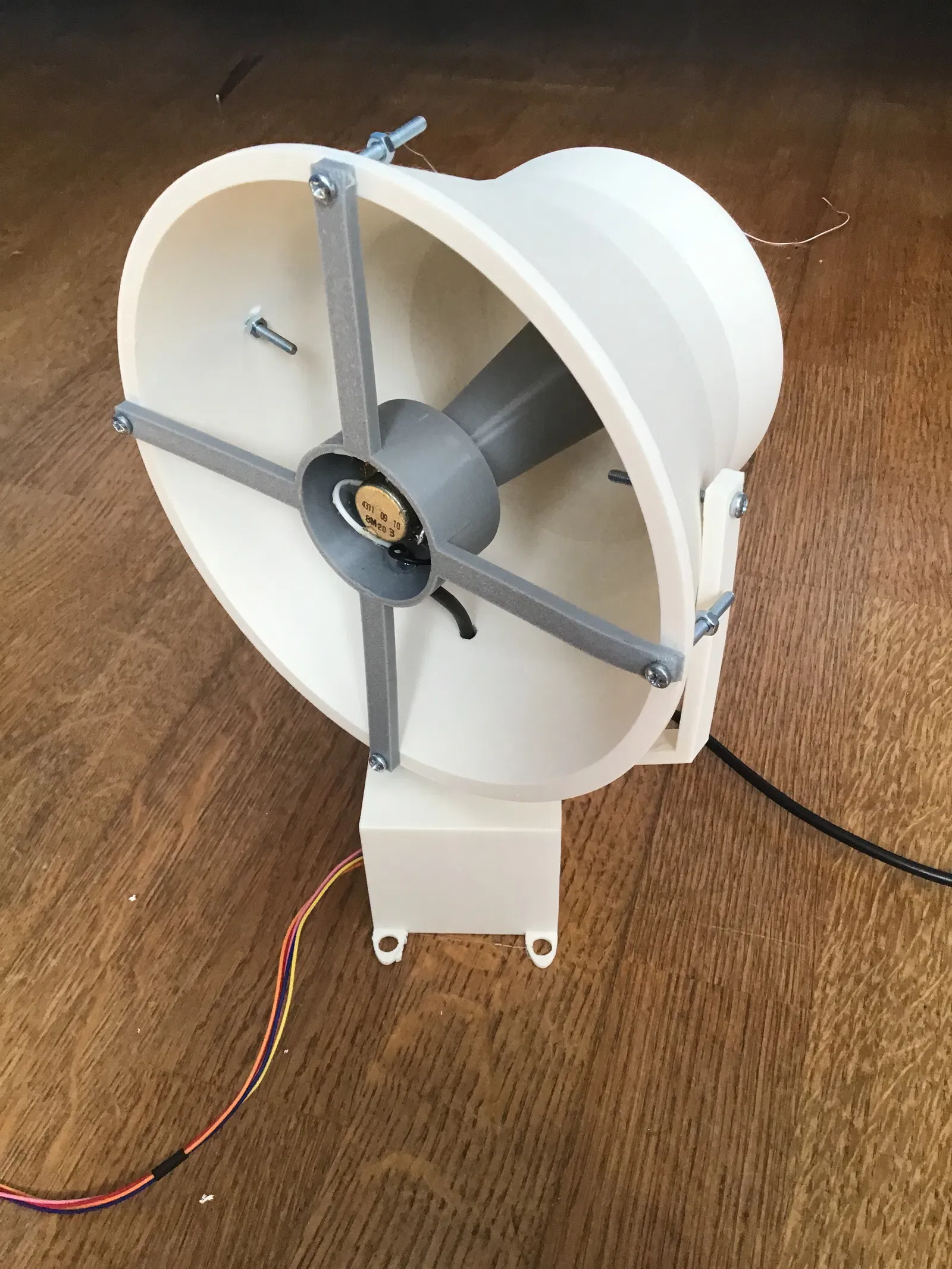

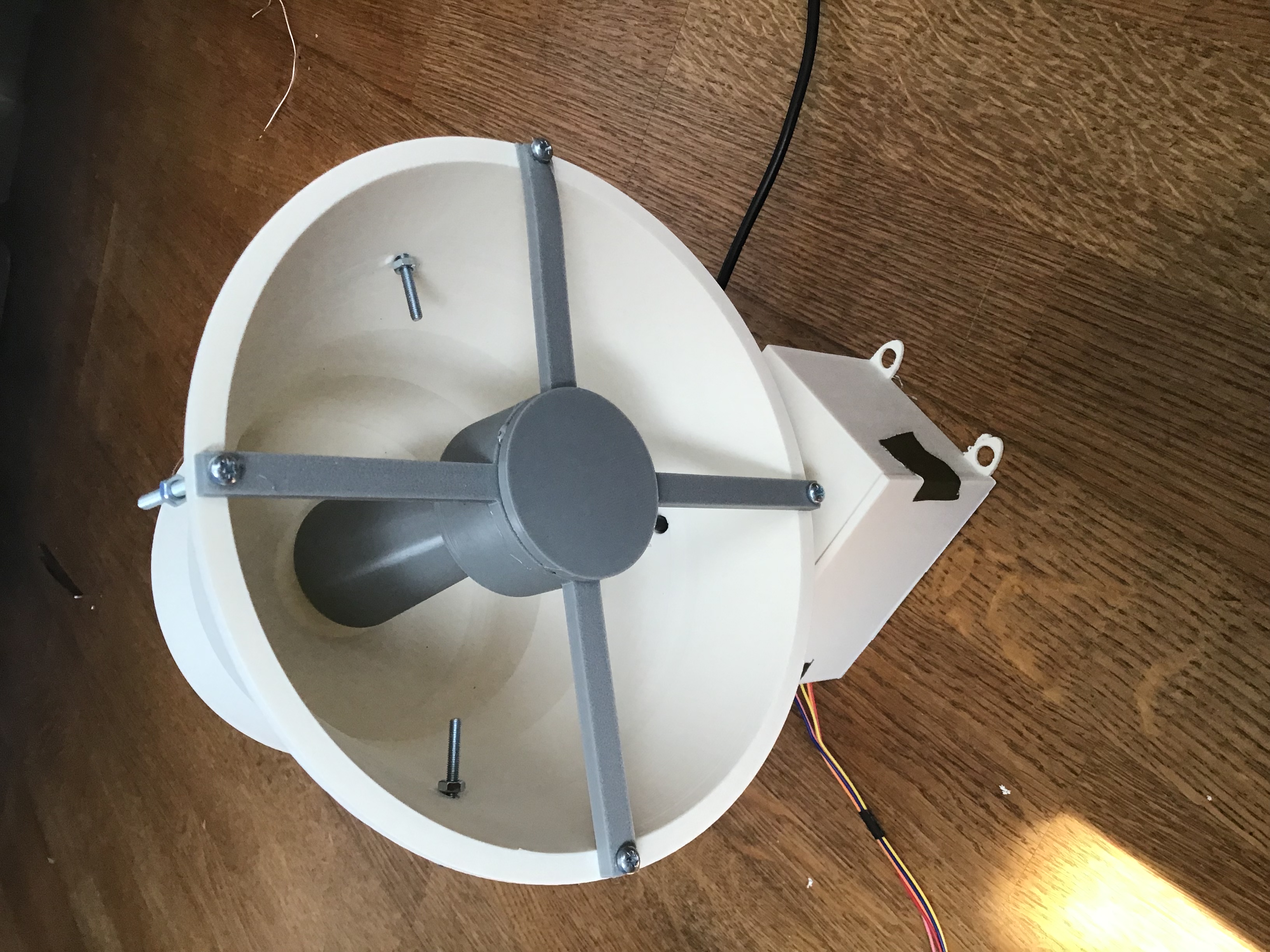

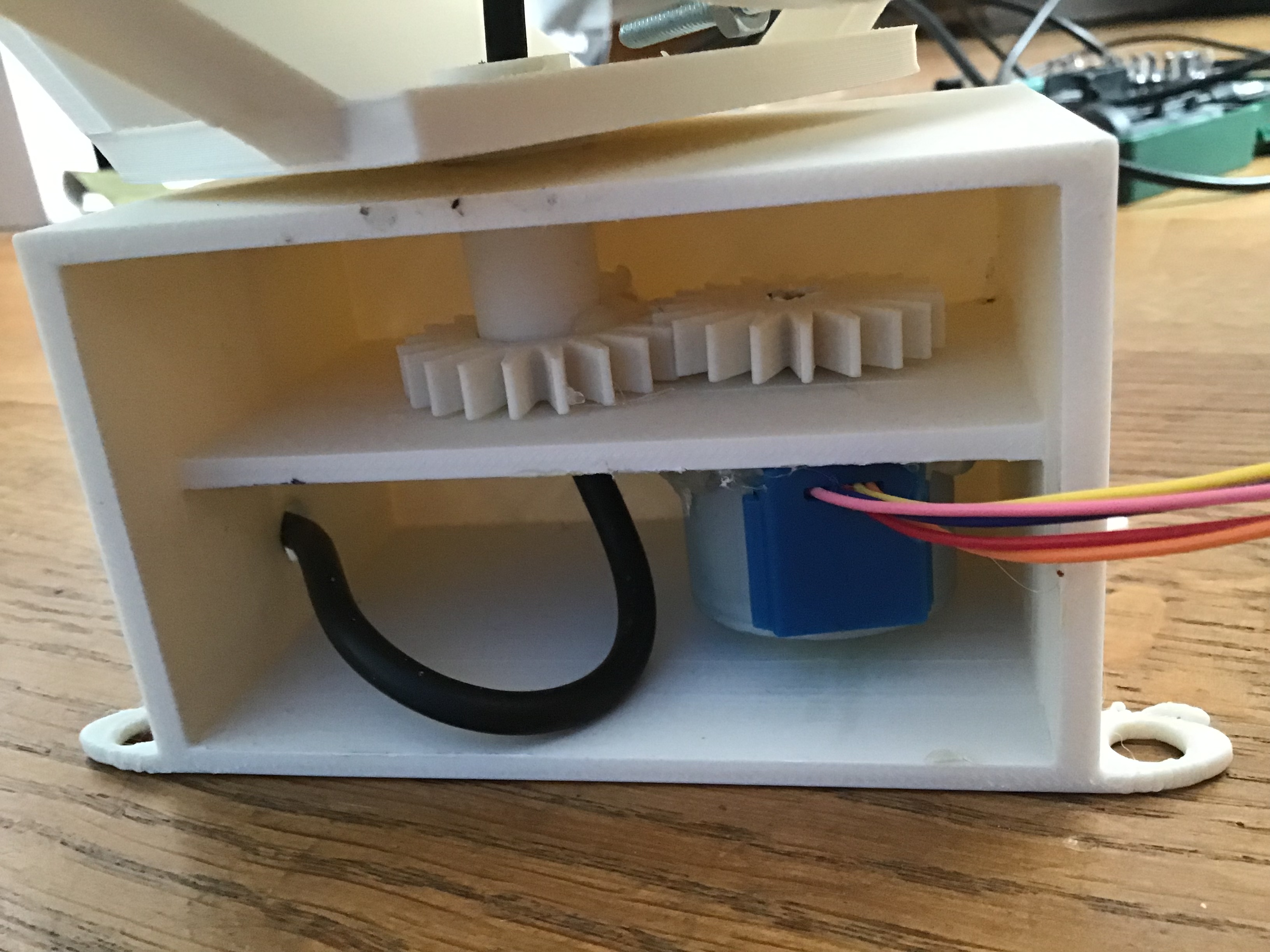

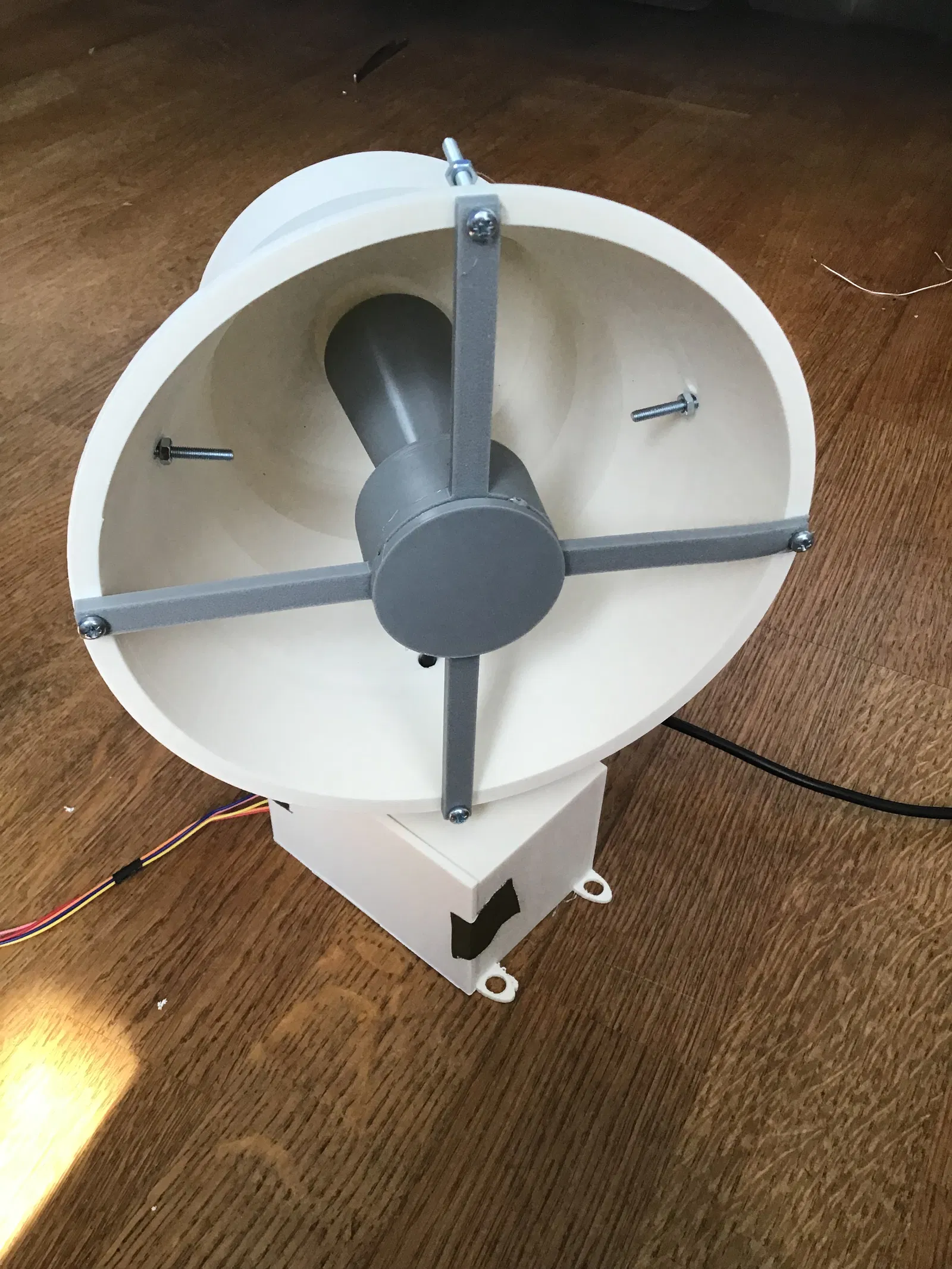

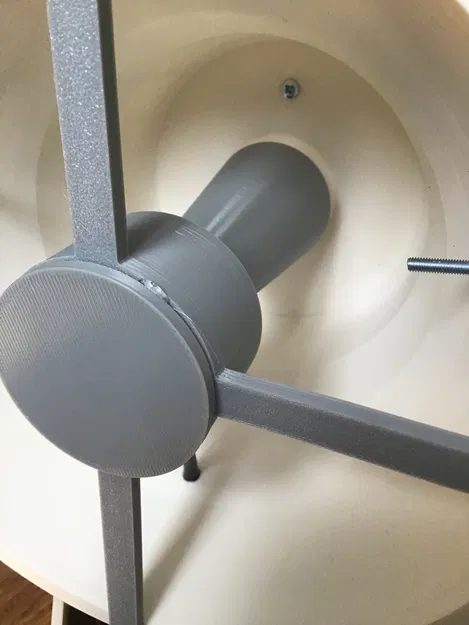

Đầu tiên, gắn giá đỡ còi vào còi bằng ốc. Sau đó siết chặt từng con ốc bằng đai ốc. Nếu không biết cách làm, hãy xem hình ảnh. Bây giờ bạn có thể lấy giá đỡ loa và dán loa vào đó. Đừng quên hàn dây và kiểm tra trước khi dán nắp. Sau đó, luồn dây qua còi đến giá đỡ còi và cũng luồn qua lỗ ở đó. Sau đó bạn có thể bắt giá đỡ loa vào và siết chặt bằng đai ốc. Bây giờ đến trục. Quan trọng! Luồn dây qua trục rồi dán nó vào. Bây giờ luồn dây qua hộp bộ phận xoay của động cơ rồi qua bánh răng xoay. Bây giờ dán trục vào bánh răng xoay rồi mới đến động cơ. Bây giờ là một bước rất quan trọng! Tôi đã mắc sai lầm khi không cắt hộp bộ phận xoay.

Động cơ gắn vào giá đỡ nhưng bạn phải dùng lực mạnh. Tốt nhất là cắt mô hình trong phần mềm cắt lớp để dễ dàng hơn! Tốt nhất là cắt mô hình trong phần mềm cắt lớp để nửa trên vẫn có lỗ cho động cơ và trục xoay để dễ dàng lắp và dán động cơ. Bánh răng trên động cơ cũng có thể gắn vào bằng một chút lực. Tốt nhất là khoan một chút để làm lỗ to hơn. Động cơ cũng phải được dán vào. Cuối cùng, bạn có thể luồn dây qua lỗ, nhưng với động cơ bước thì bạn phải nối dài dây một chút để tín hiệu từ Arduino đến được bộ điều khiển và sau đó đến động cơ. Nếu bạn muốn xoay hoàn hảo thì có thể tải mã lệnh tôi đã đính kèm. Nó có thể hơi nhanh, nên bạn có thể tự chỉnh sửa. Việc nối dây có thể hơi phức tạp. Nếu gặp sự cố gì thì liên hệ với tôi, tôi sẽ hướng dẫn chi tiết.

Cách xoay động cơ bước

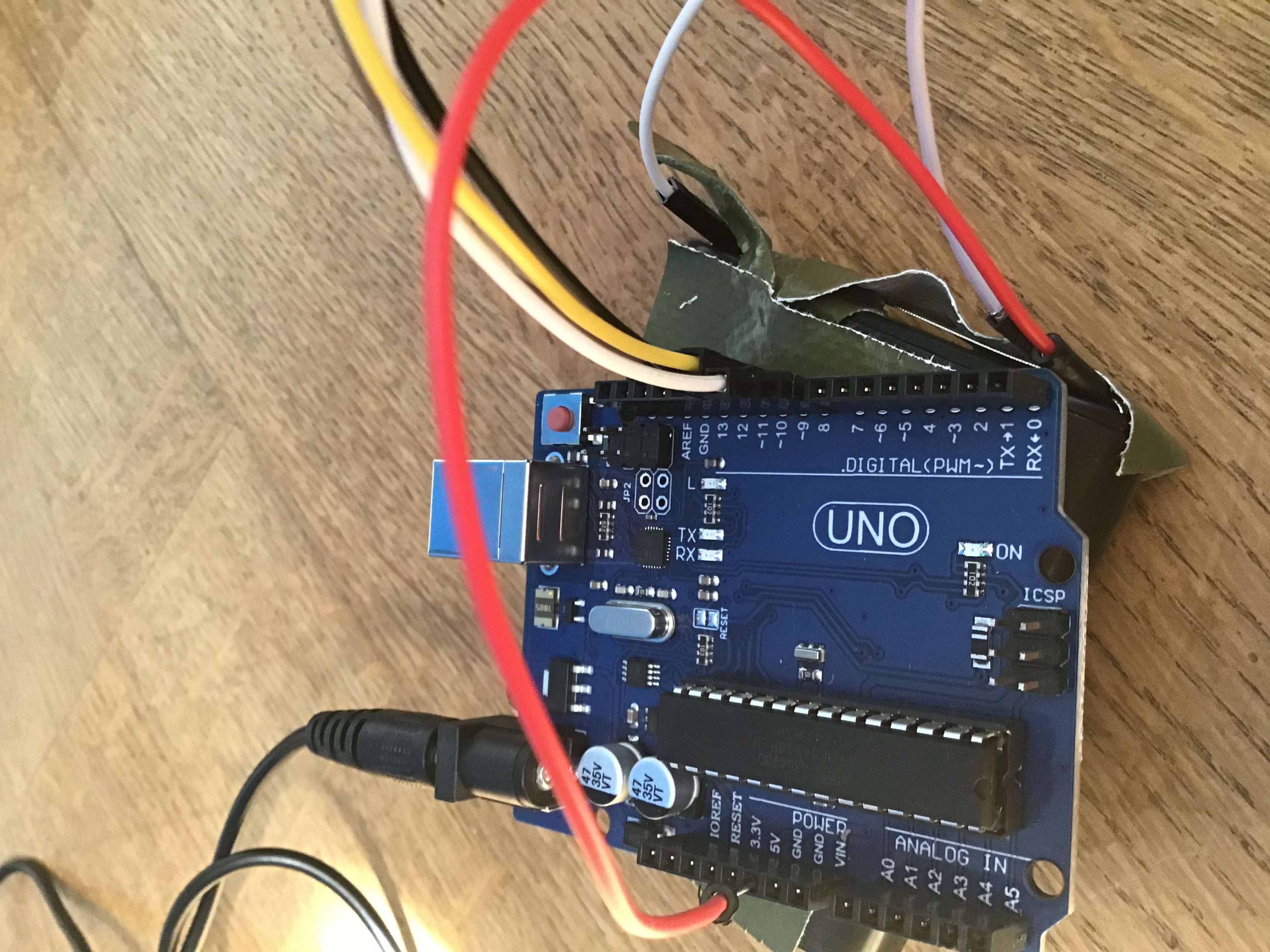

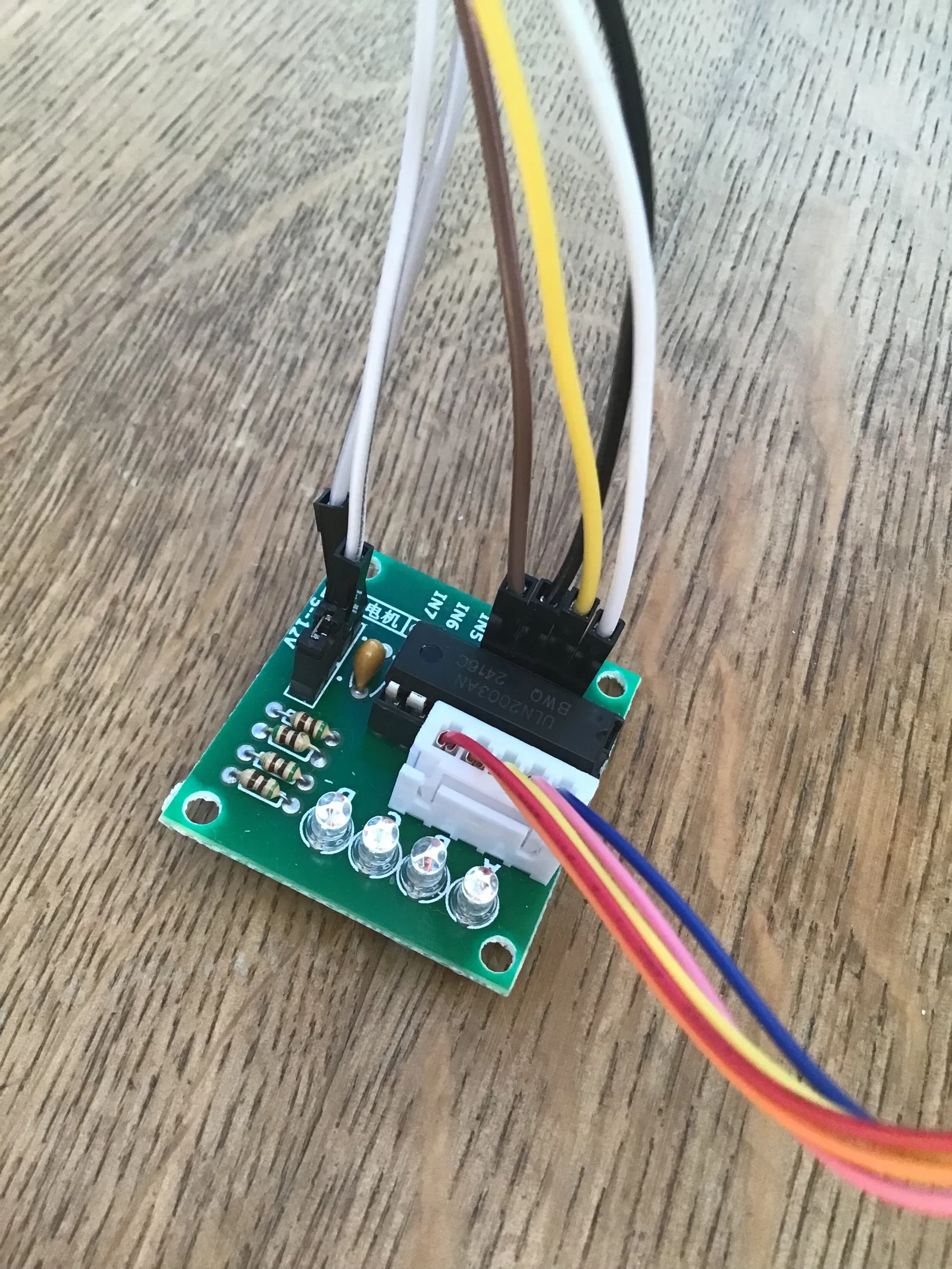

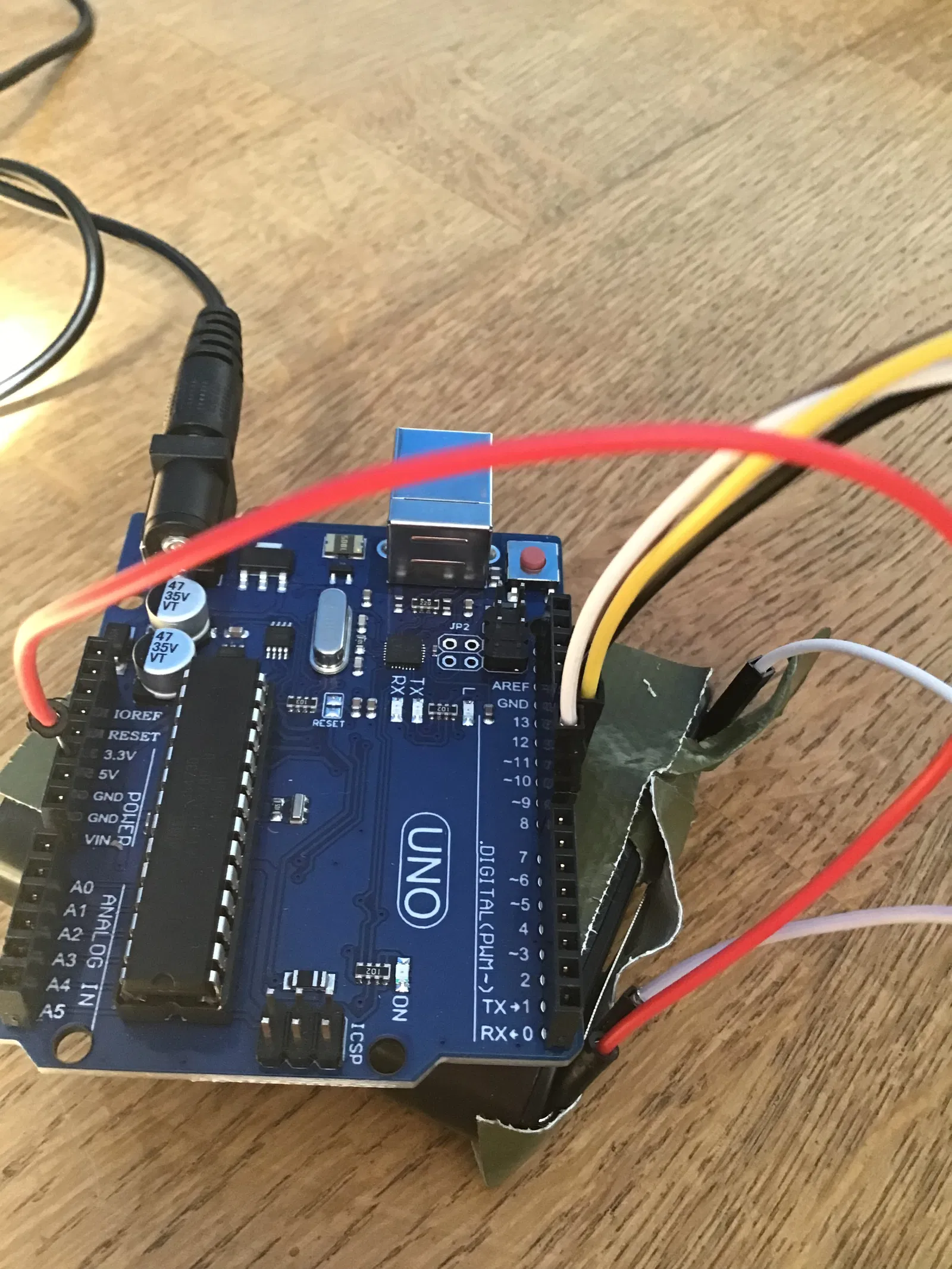

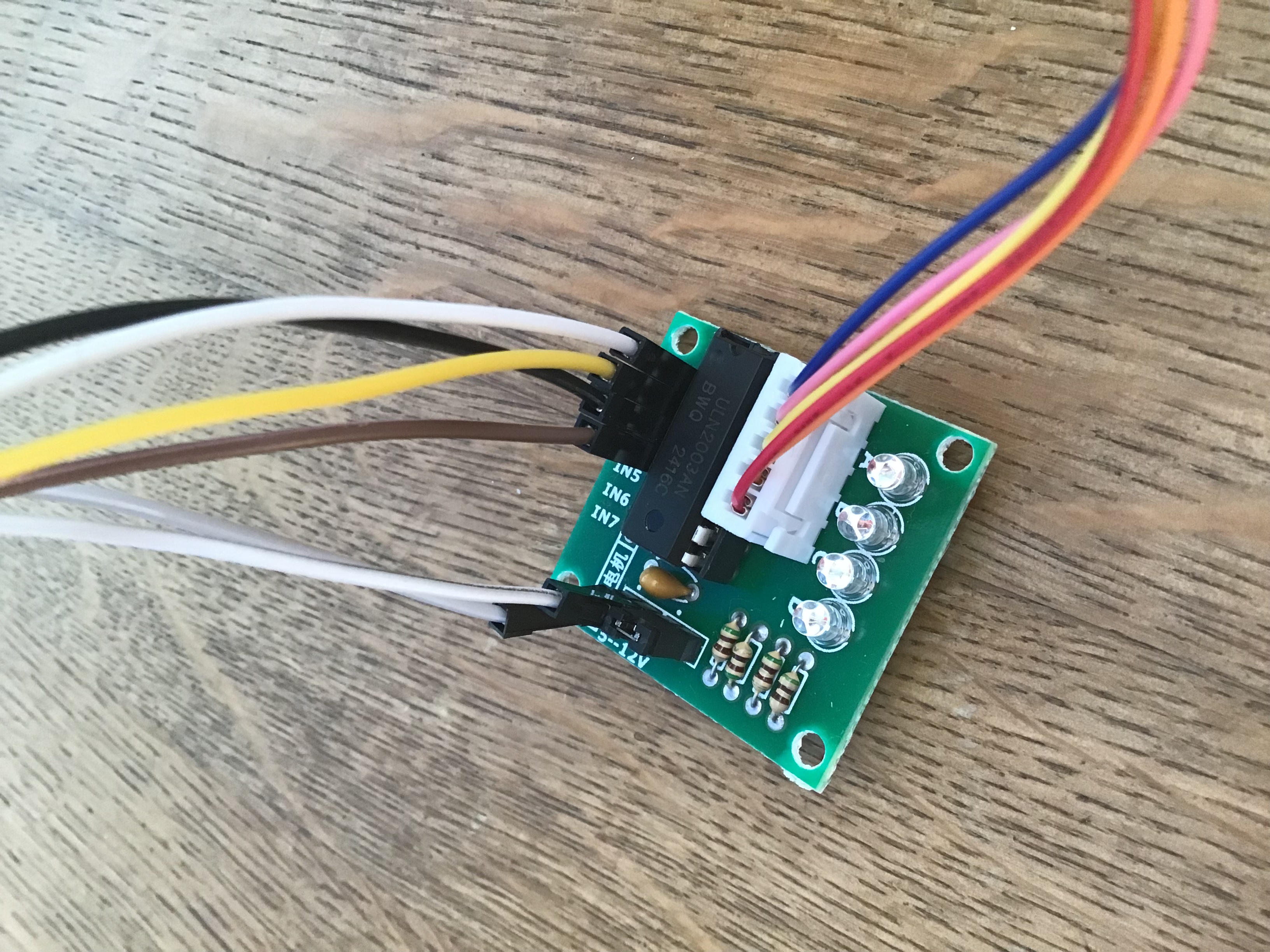

Điều quan trọng là bạn phải kết nối động cơ bước với bộ điều khiển động cơ và sau đó kết nối với Arduino và nguồn điện bên ngoài. Nếu cần trợ giúp về nối dây, bạn có thể viết trong phần bình luận hoặc xem hình ảnh Arduino. Bạn có thể tìm thấy mã lệnh trong Tệp > Mã lệnh > wehelenhornet_rotating_code.ino.

Tôi hy vọng cái này không quá khó :b nhưng nếu bạn muốn một dự án dễ hơn thì hãy vào hồ sơ của tôi và xem bộ sưu tập “Dự án Còi hú của tôi” với các dự án còi hú nhỏ thú vị. Tôi hy vọng bạn thích mô hình này, và nếu bạn có ý tưởng về loại còi hú nào tôi nên thiết kế tiếp theo, hãy để lại bình luận nhé.

Chúc bạn vui vẻ :D
