Sunlu S1 Filament Rewinder/ ESpooler N20

Tác giả Mark8989_1760769

Lượt tải
13
Lượt thích
3
Lượt coi
140

File 27 88,6 MB

  • ptfe_cutting_guide_1766158112.stlSTL · 67,6 KB
  • rewinder_tyre_tpu_1766158113.stlSTL · 371,7 KB
  • rewinder_base_1766158114.stlSTL · 598,5 KB
  • ptfe_holder_front_bracket_ECAS04_1766158115.stlSTL · 1,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#164712
Danh mục
Máy In 3D
Ngày đăng

Mô tả

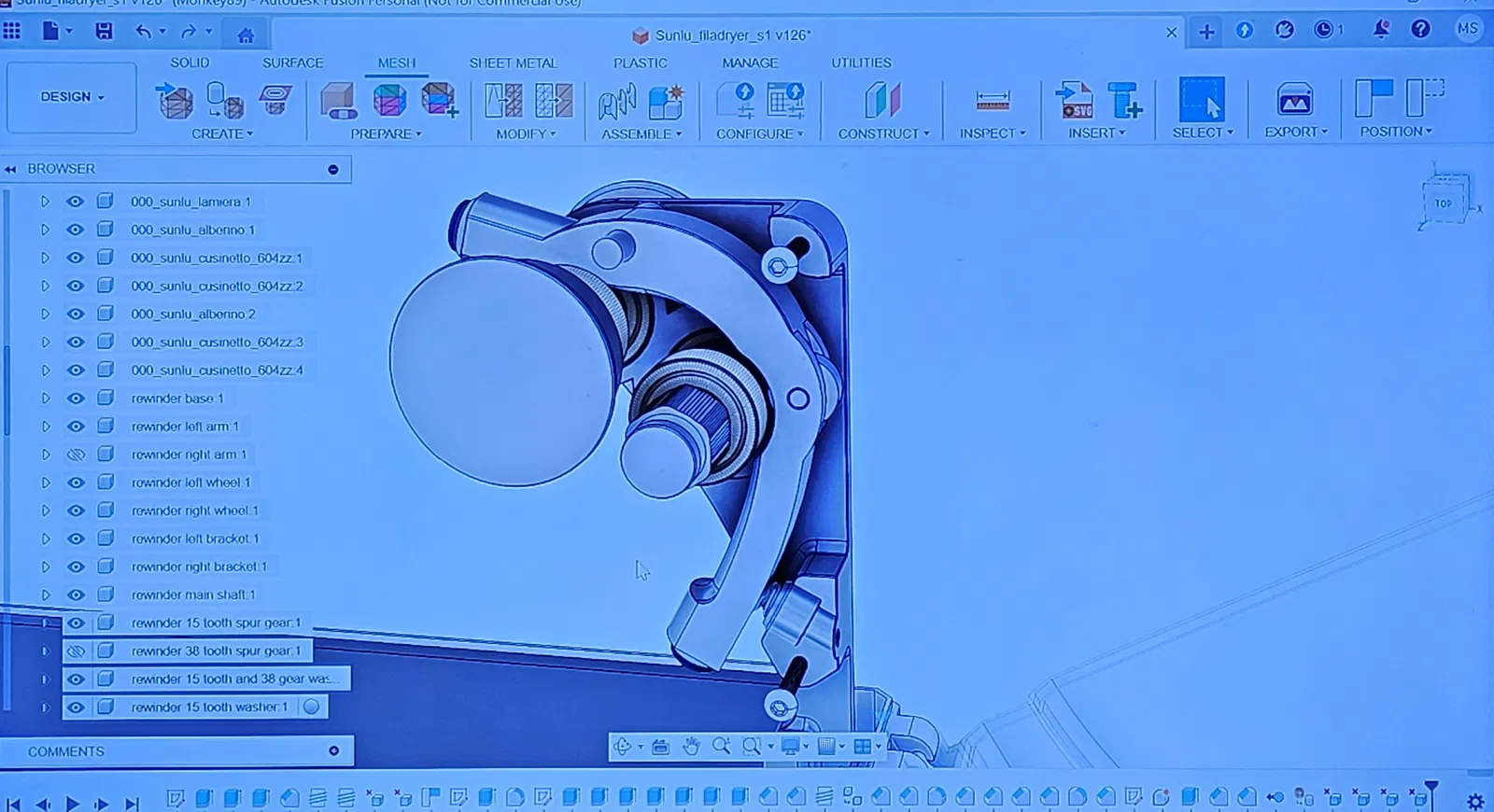

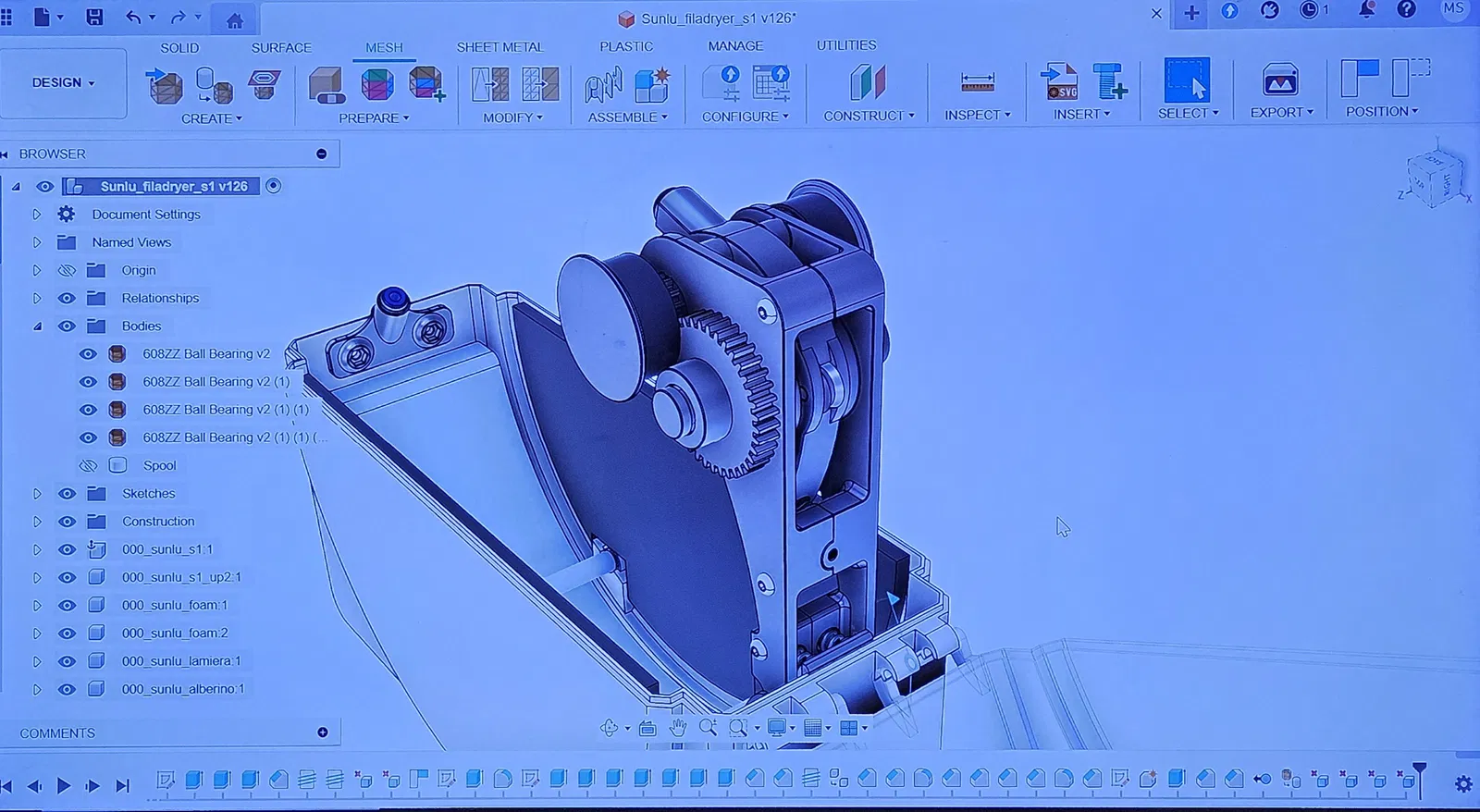

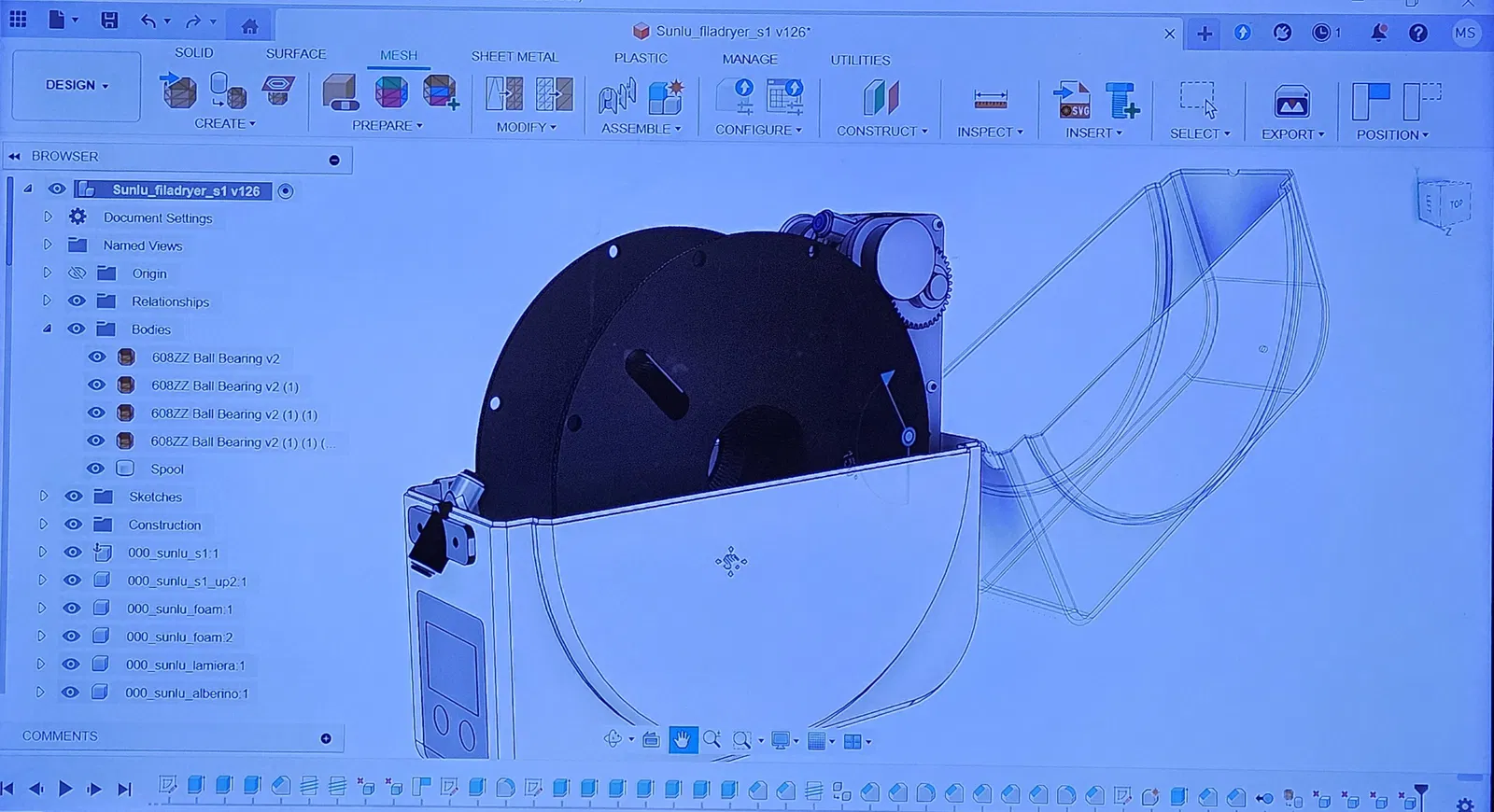

Cái này vẫn đang trong quá trình phát triển nhưng tui nghĩ là in thử được rồi đó hả? Hiện tại tui mới chỉ up file Fusion360 và Step thôi vì tui chưa in thử và test file STL nào hết 😅. Tui sẽ cập nhật và thêm file STL khi tui test nha. Có góp ý gì thì cho tui hay với 👍.

Update: Tui đã thử bản chỉnh tay với ERCF v2 của tui thì thấy nó bị ma sát quá nhiều để hoạt động ổn định, nhưng mà có thể hoạt động tốt với các MMU khác có bộ phận đùn (extruder) phù hợp hoặc bằng cách thiết kế lại cánh tay giữ dây (tension arm) để giảm góc dây tóc. Sau khi để ý thấy phần mềm happyhare tuyệt vời mà tui đang dùng cho ERCF v2 bây giờ hỗ trợ "espoolers", tui quyết định thử nó với một động cơ N20 còn dư. Tui sẽ thử nghiệm sớm và đã chia sẻ file ở đây nếu bạn muốn thử.

Update 2: Tui đã in thử bản N20 bằng PETG rồi, mọi thứ lắp ráp với nhau ngon lành và hoạt động rất tốt.

Update 3: Trục N20 in 3D bắt đầu bị mòn, đôi khi làm vòng bi một chiều (one way bearing) bị trượt. Vì vậy tui đã thêm phiên bản có ống lót kim loại để ngăn chặn sự mài mòn này. Nó sử dụng thanh tròn có đường kính 8mm, thành ống dày 1mm làm ống lót.

Update 4: Thêm bánh răng 38 răng không có vòng bi một chiều để động cơ có thể di chuyển cuộn dây về phía trước trong quá trình in hoặc nạp và xóa bớt một số file cũ cho gọn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3zstl
Số file mô hình
27
Tổng dung lượng
88,6 MB
File lớn nhất
32,5 MB
