FFBeast 4080 Bộ phận lắp ráp nâng cao (Không cần máy tiện)
Remix từ Đế FFBeast với thanh nhôm profile 4080 Tác giả LeventeRitzl_2062150
- Lượt tải
- 13
- Lượt thích
- 3
- Lượt coi
- 189
- Bản remix
- 0
- Bình luận
- 0
File 14 17,3 MB
- Tensioner_SpringHolder_1766149161.stlSTL · 53,2 KB
- Tensioner_EncoderHolder_1766149161.stlSTL · 121,8 KB
- Motor_gear_1766149162.stlSTL · 403,8 KB
- Tensioner_base_V2_1766149164.stlSTL · 137,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #164616
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

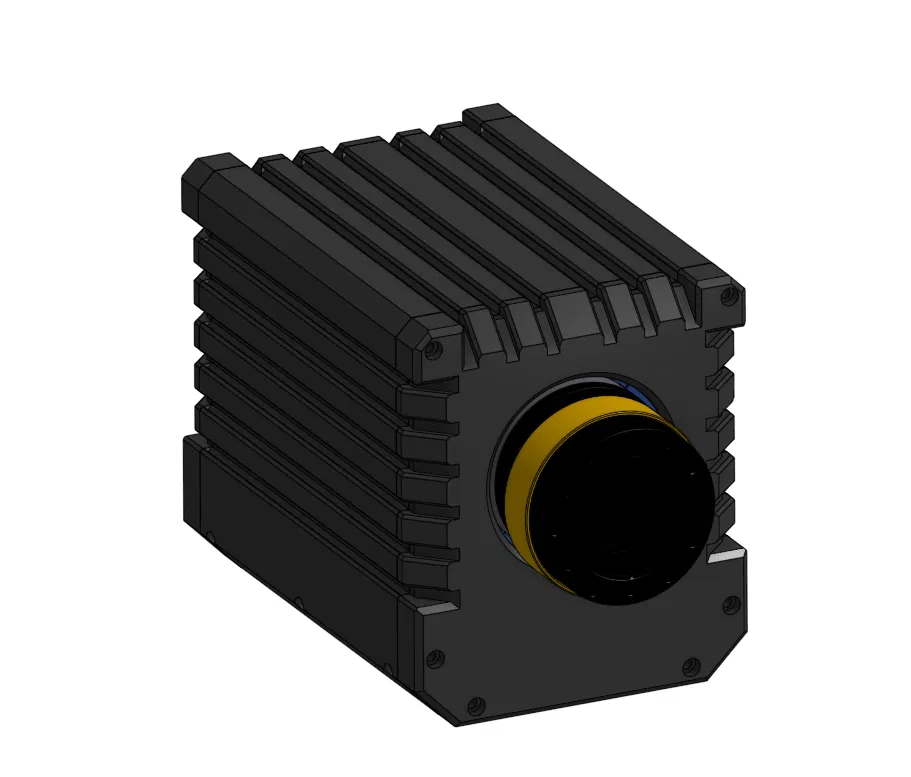

Thiết kế gốc yêu cầu bạn phải mài bớt một phần vật liệu ở mặt ngoài của động cơ để làm cho nó nhẵn, việc này thường đòi hỏi phải có máy tiện. Tôi muốn chỉnh sửa lại các file để bạn có thể sử dụng động cơ nguyên bản.

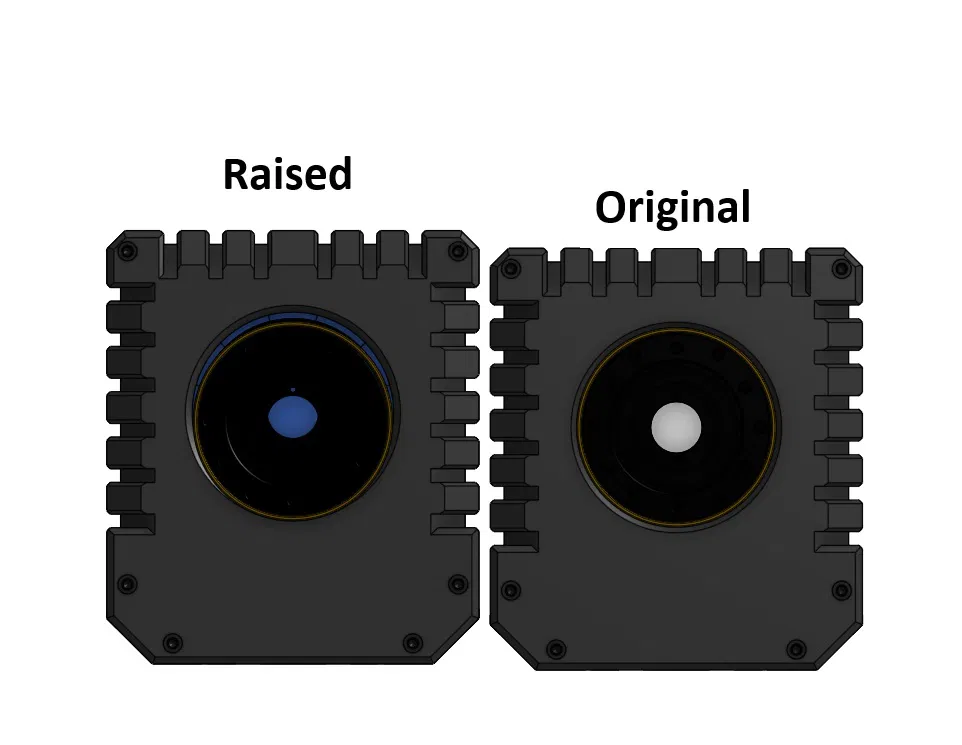

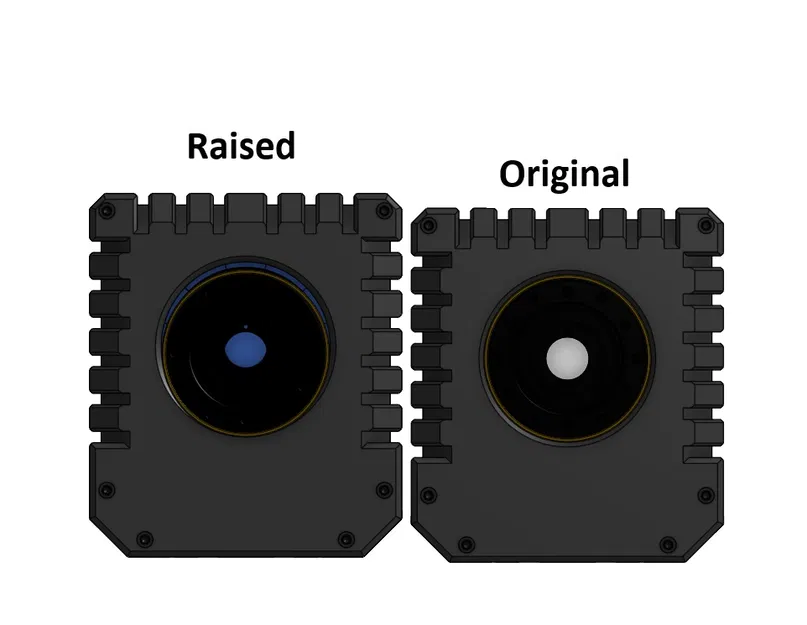

Các nắp được nâng lên 5mm và phần nâng cũng cao hơn một chút. Tôi đã thử mô hình động cơ của mình trên CAD và nó vừa vặn, nhưng tôi không biết sự khác biệt giữa các động cơ này lớn đến đâu. Toàn bộ cụm cũng cần được lùi lại vài milimét để tạo không gian cho nắp trước.

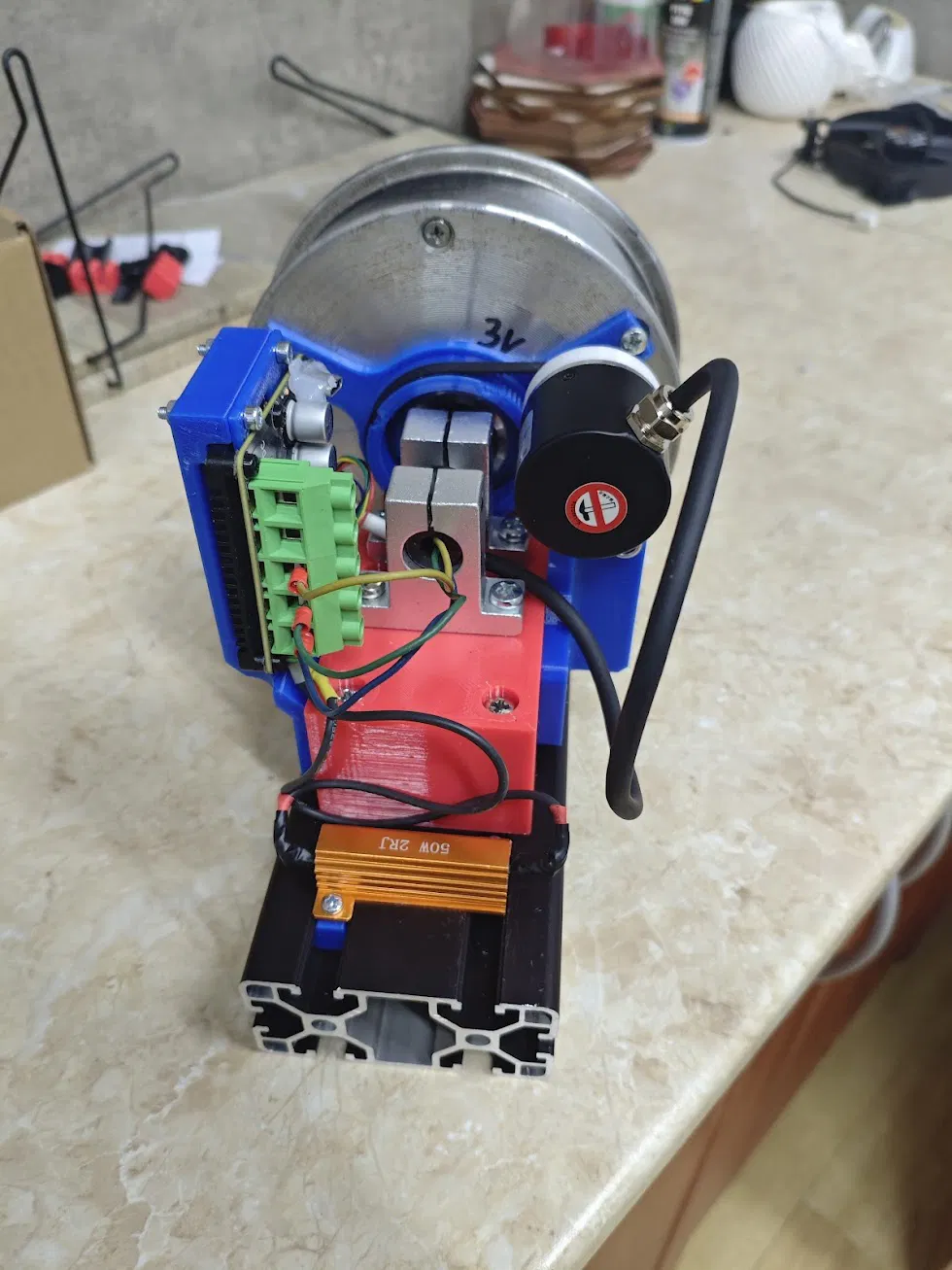

Bao gồm cả một giá đỡ bộ điều khiển động cơ thay thế. Tôi đã in và thử nghiệm trên máy của mình, nó không chắc chắn lắm nhưng hoạt động tốt và không cần khoan như bản gốc.
-
Đầu nối cho dây điện trở phanh hơi chặt, đây là lỗi của tôi. Tôi đã sử dụng đầu cos bấm và chỉ cần bẻ cong nhẹ một chút. Nếu không dùng đầu cos, bạn sẽ có nhiều không gian hơn và không cần bẻ cong.
-
Trên Odesc 4.2, tản nhiệt không có bu lông xuyên qua. Nếu bạn có bộ điều khiển khác có khả năng sử dụng bu lông xuyên qua, một giá đỡ khác tận dụng chúng sẽ hoạt động tốt hơn.
Đối với bộ phận nâng có thể in 3D:
-
Các lỗ ở hai bên có kích thước 4.5mm cho các insert M3 ngàm nóng chảy có đường kính ngoài 5mm.
-
Để gắn bộ giữ bộ mã hóa và bộ điều khiển động cơ vào bộ phận nâng, cần có vít M3x10mm.
-
Để gắn sk16 vào bộ phận nâng, bạn cần bu lông và đai ốc M5x50mm (bạn có thể sử dụng dài hơn một chút).
-
Để gắn bộ phận nâng vào thanh 4080, bạn cũng cần bu lông M5x50mm và đai ốc T.
Bạn cũng cần một dây đai GT2 dài 200mm (theo thiết kế gốc, dây hơi căng nhưng tạo độ căng tốt, dây dài hơn một chút cũng có thể dùng được) và một lò xo cho bộ giữ bộ mã hóa (bản gốc dùng lò xo của bàn in 3D, tôi không có cái dự phòng nên tôi dùng cái có kích thước khoảng 8x30mm với dây 1mm, đường kính ngoài tối đa là 10mm).
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 14
- Tổng dung lượng
- 17,3 MB
- File lớn nhất
- 14,5 MB
