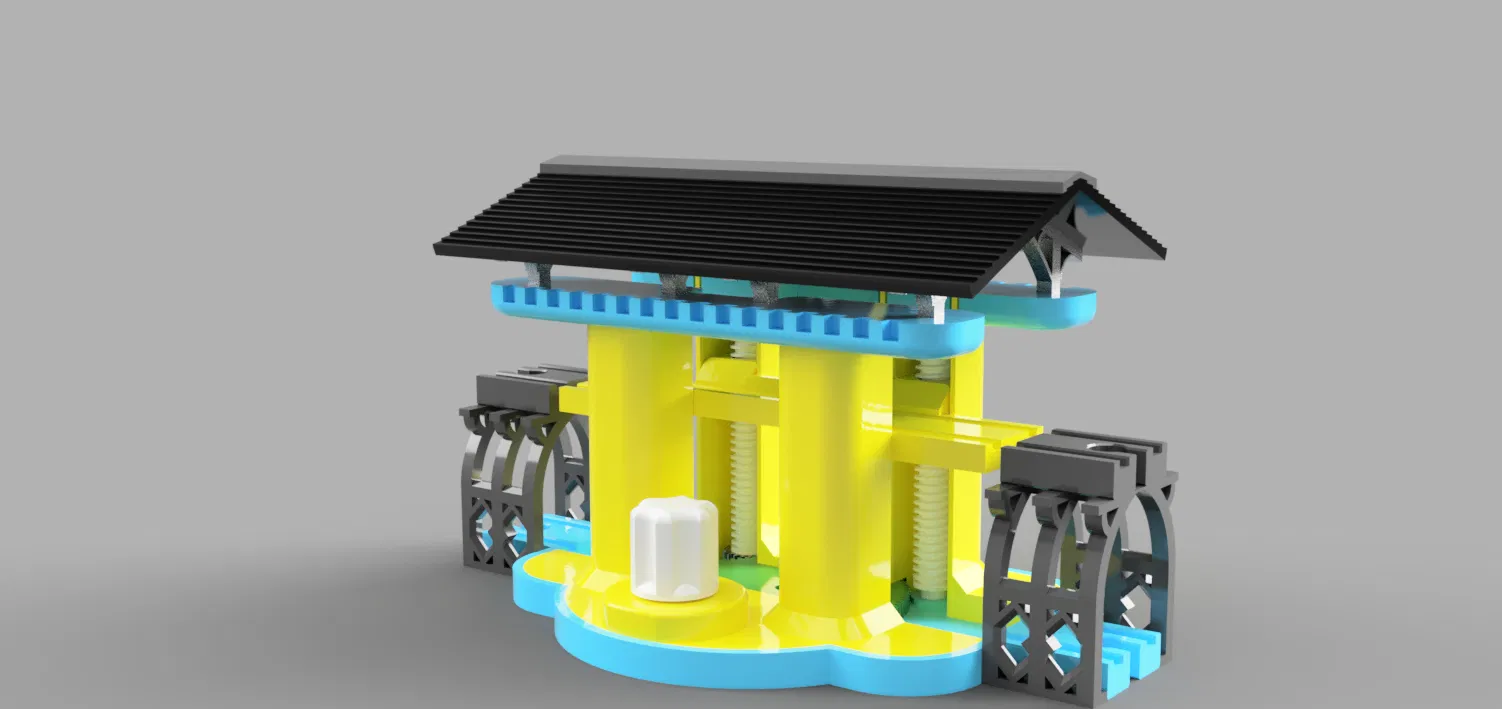

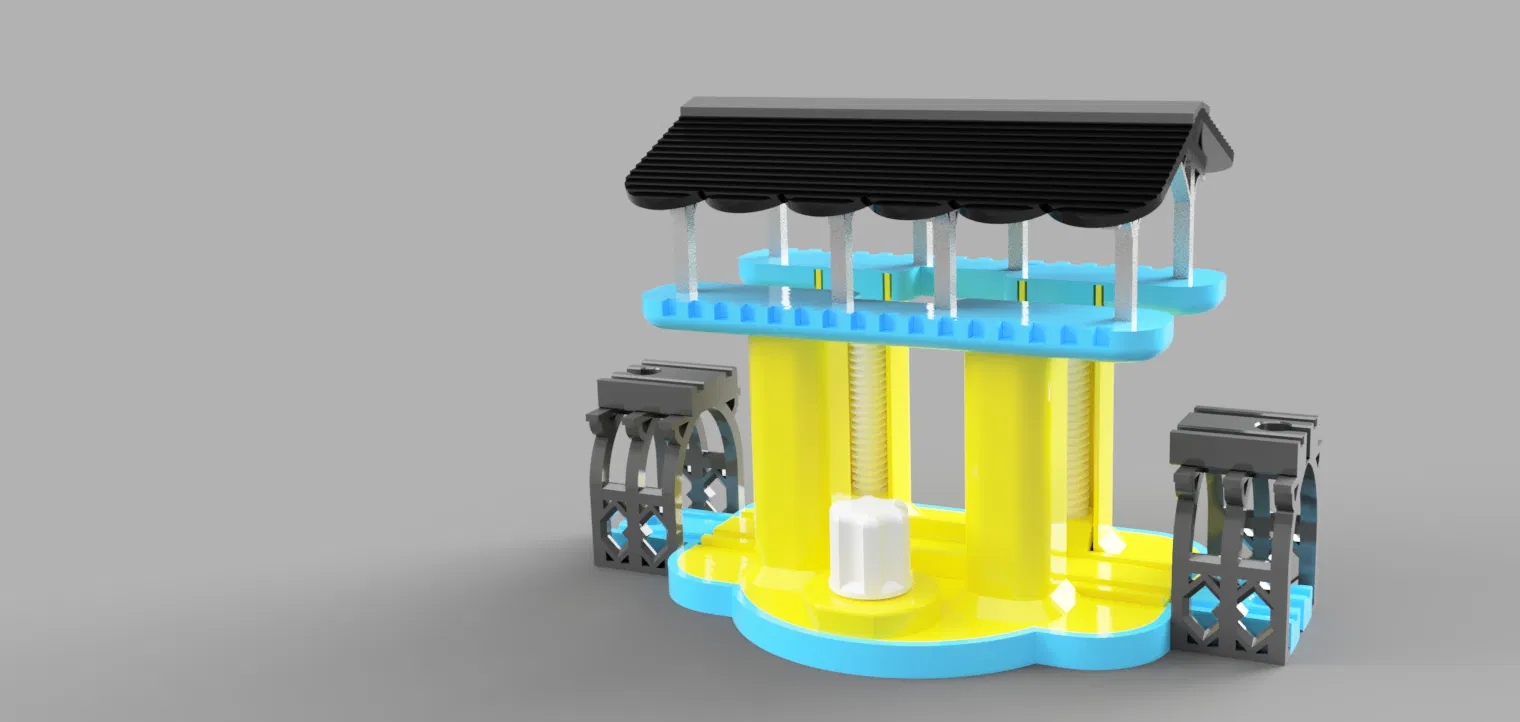

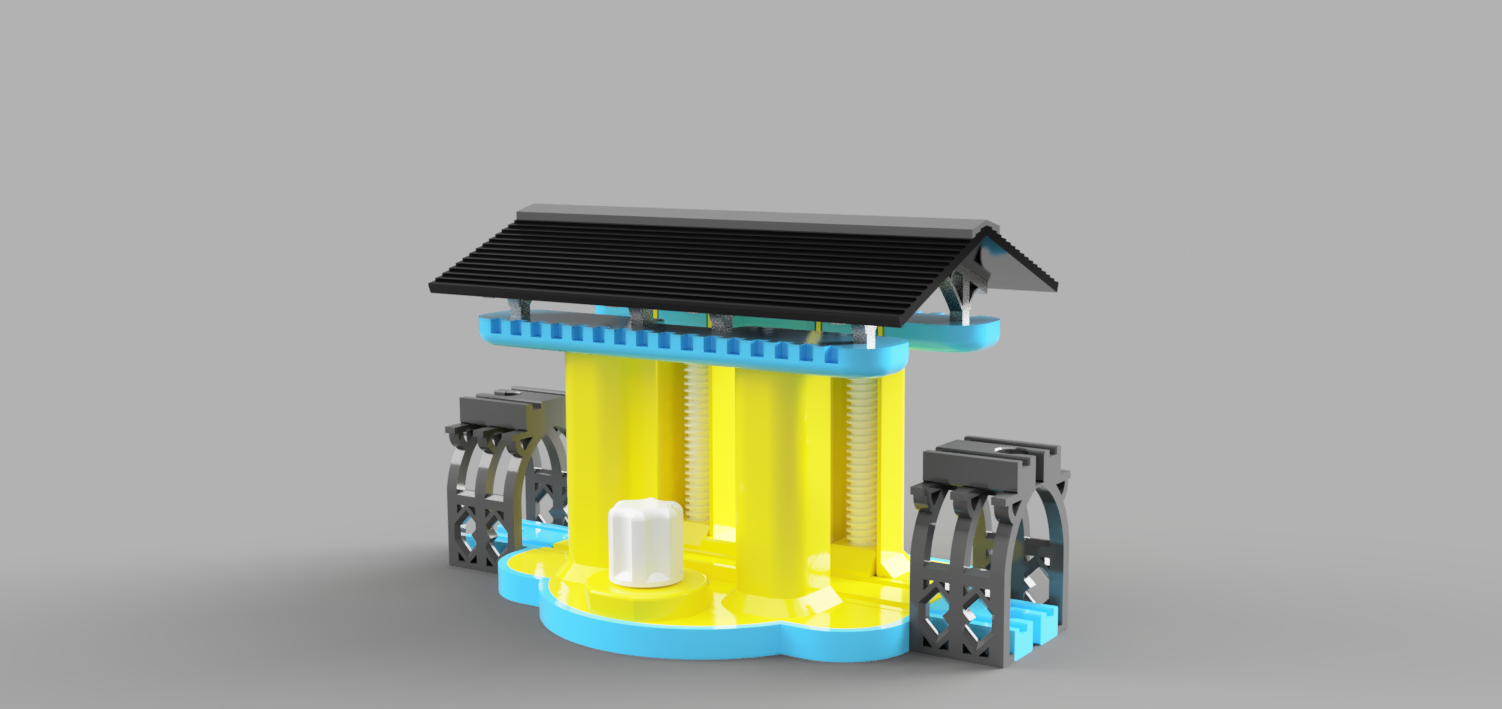

Thang Máy Tàu Hỏa Brio

CHÀO MỪNG QUÝ KHÁCH! VUI LÒNG ĐỌC KỸ

Mô hình này đã được thử nghiệm qua nhiều phiên bản để đảm bảo mọi dung sai đều chính xác và cơ chế hoạt động trơn tru, dễ dàng. Mô hình này NÊN ĐƯỢC SỬ DỤNG KÈM VỚI VÒNG BI 608zz CHO BÁNH RĂNG CHÍNH. Loại vòng bi này rất phổ biến và dễ dàng tìm thấy trên amazon hoặc ebay.

https://www.amazon.com/DEEPDREAM-Premium-Inline-Bearings-Roller/dp/B0881GMJ28/ref=sr_1_4?crid=12UB8AW9VHIPH&dib=eyJ2IjoiMSJ9.TrgzUy0_kvE_Uk7tAXMuAS75NSoyLF9GkIUY-FTtOpZC4e9no3LW2tdzRjnSynpD1CFso2_3hUUPLhYDBNxIXCVpMNCNz0Wd85QmJASiKa6eMx3OgNdRYcWyTGghQKZF4xRtUN7USiaONBHPDbYTddSm1exDvnNbErEbxcqSURv-G-sspJnW1gPPbYqdYjaOWnwQvDY-37afwMSLpf0UtX2KoDwIWL6_oqev9hmDVaM.SiJQfVI1941Zco_qc-8AysKf3az4Y1HqOx7uY37oSKg&dib_tag=se&keywords=608zz%2Bbearing%2Bdeepdream&qid=1765514602&sprefix=608zz%2Bbearing%2Bdeepdream%2Caps%2C118&sr=8-4&th=1

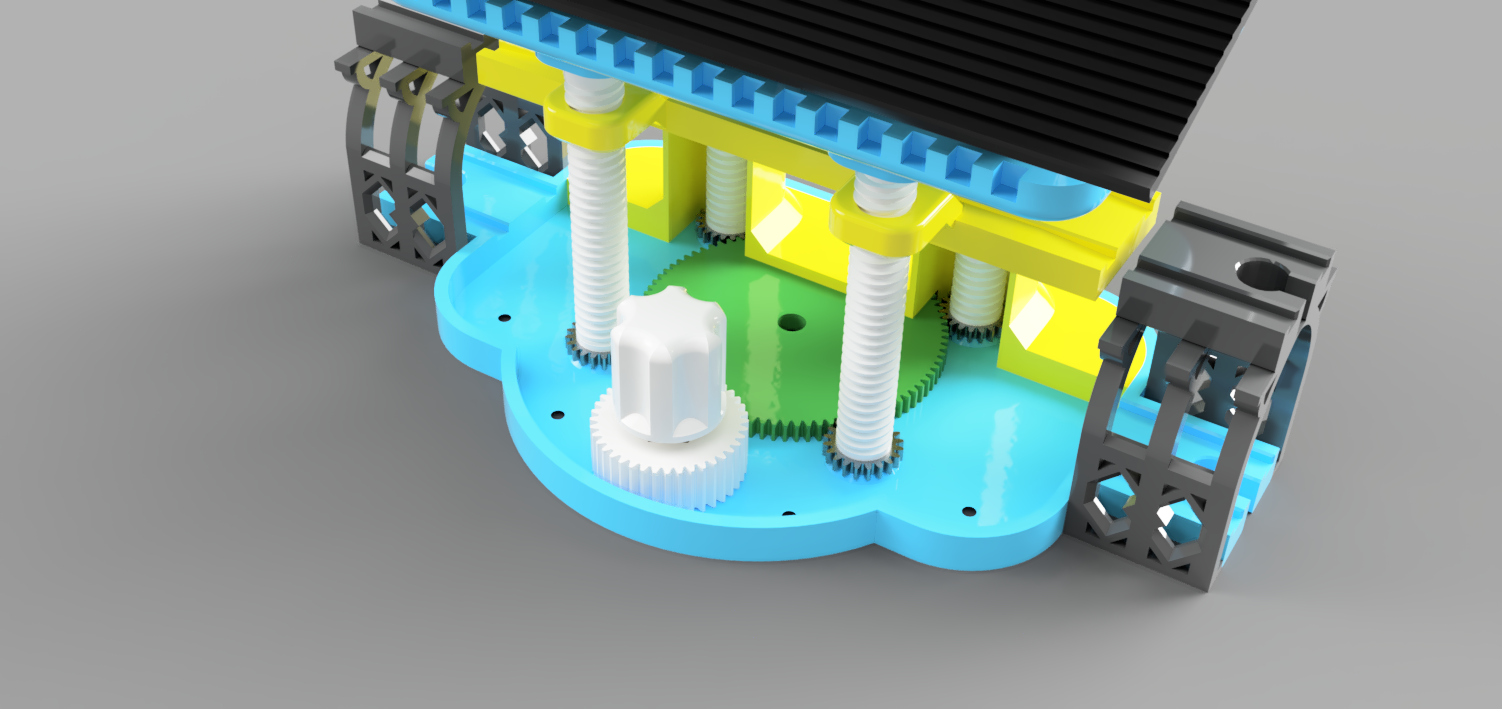

Tôi có kèm theo một bộ chuyển đổi phòng trường hợp bạn không muốn dùng vòng bi, nhưng kinh nghiệm cho thấy nó không mượt bằng. Tuy nhiên, nó vẫn hoạt động được. Hình bên dưới cho thấy vị trí lắp vòng bi hoặc bộ chuyển đổi.

LƯU Ý VỀ DUNG SAI VÀ ÉP KHÍT

Có một số dung sai được thiết kế để hơi chặt. Tôi đã thử nghiệm các dung sai này trên hai máy in và cả hai đều có đủ độ căng để giữ bộ phận vào trục tương ứng, đồng thời vẫn tương đối dễ lắp (chỉ cần gõ vài cái bằng cán tua vít). Bao gồm:

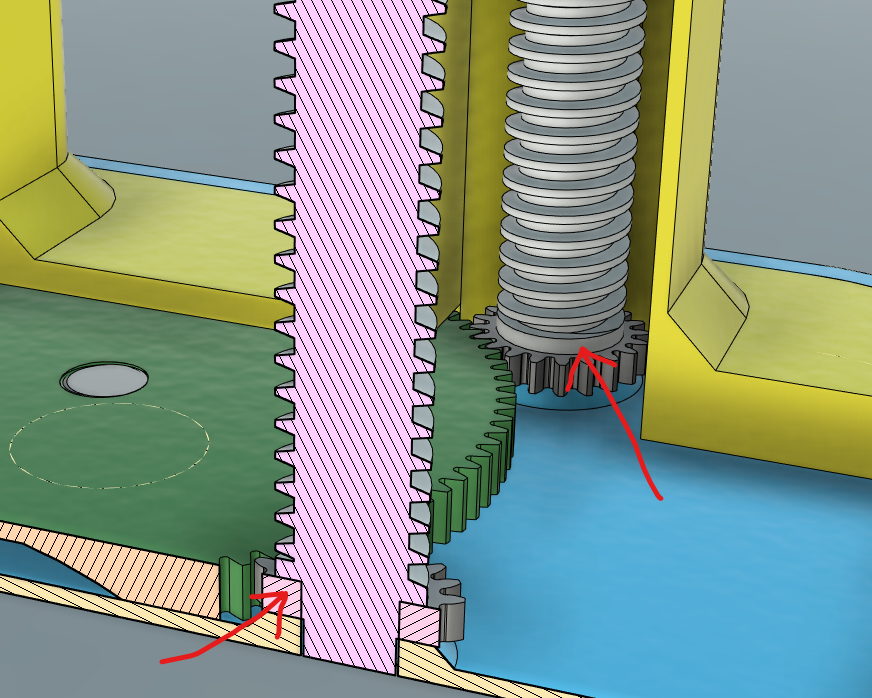

• Các bánh răng ở đáy trục nâng. Lưu ý rằng vị trí của các răng bánh răng so với ren không cần phải chính xác cho mỗi trục nâng. Tỷ lệ bánh răng và số răng có đủ độ "chùng" để không quan trọng. Cứ đóng nó vào thôi =)

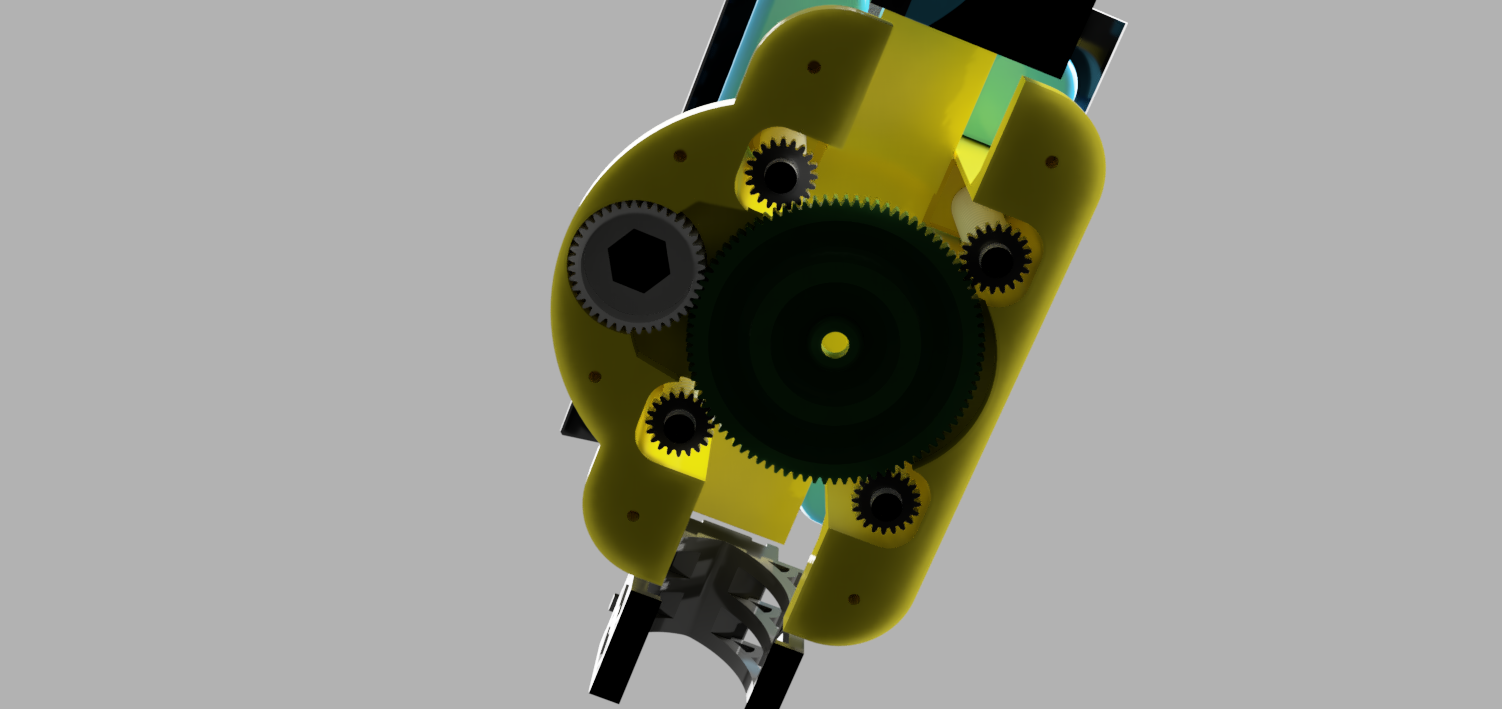

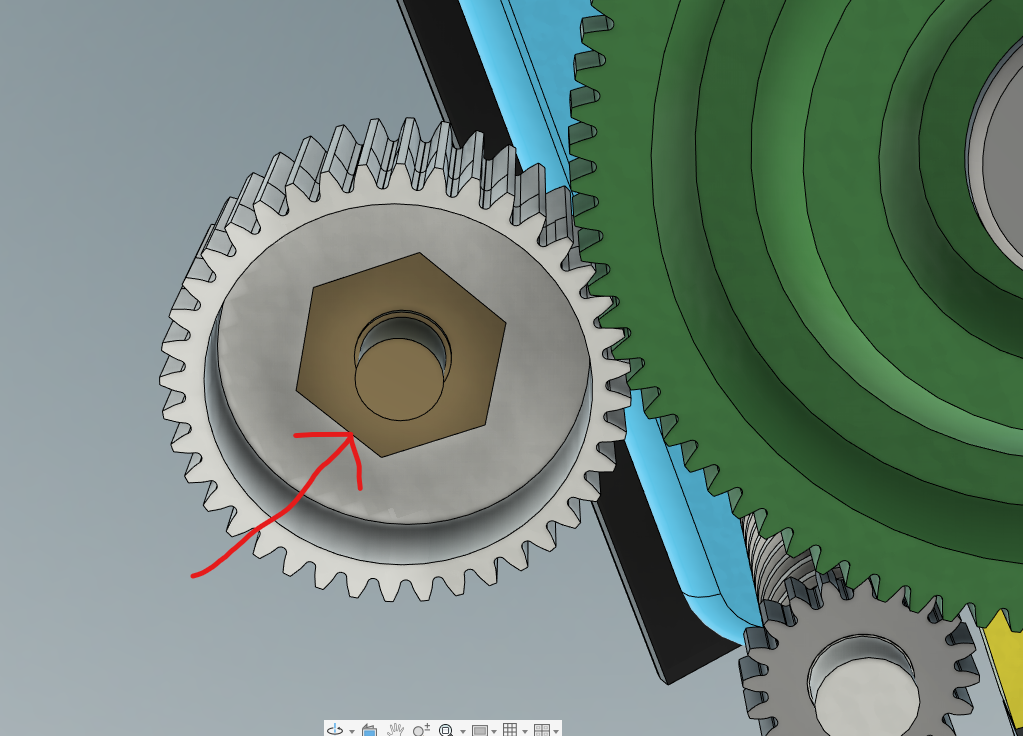

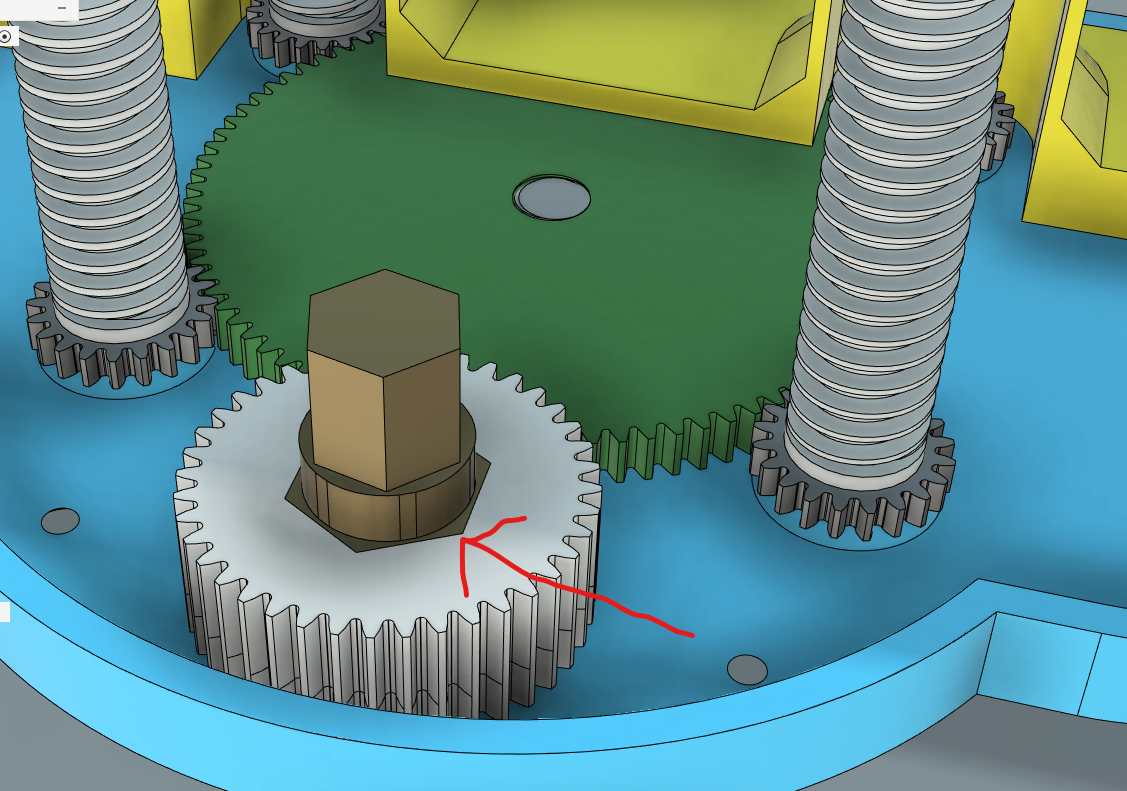

• Trục của bánh răng truyền động chính (khó đóng nhất vì diện tích tiếp xúc lớn nhưng phải thật chặt). Tốt nhất là phần lục giác đẩy qua một chút so với mặt dưới của bánh răng để bánh răng không bị mòn vào phần thân chính (hình 2)

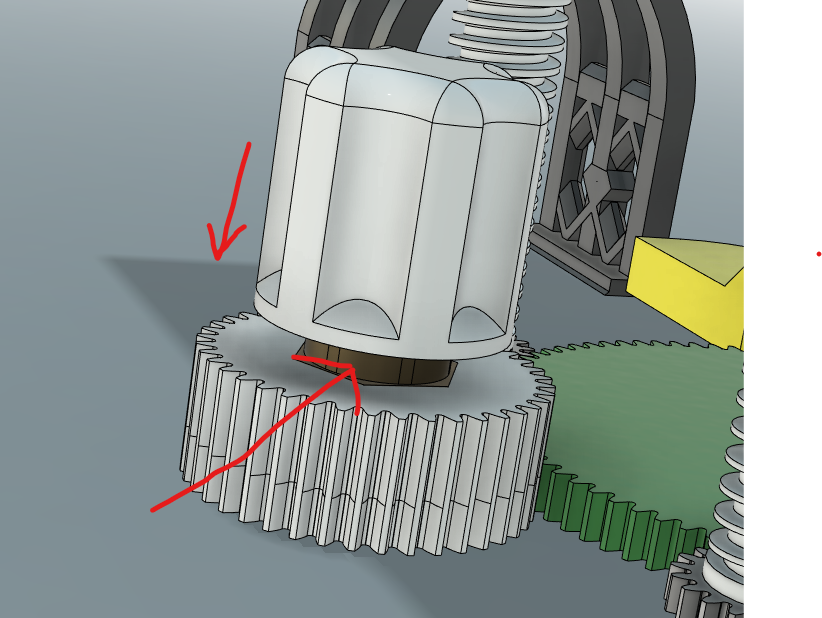

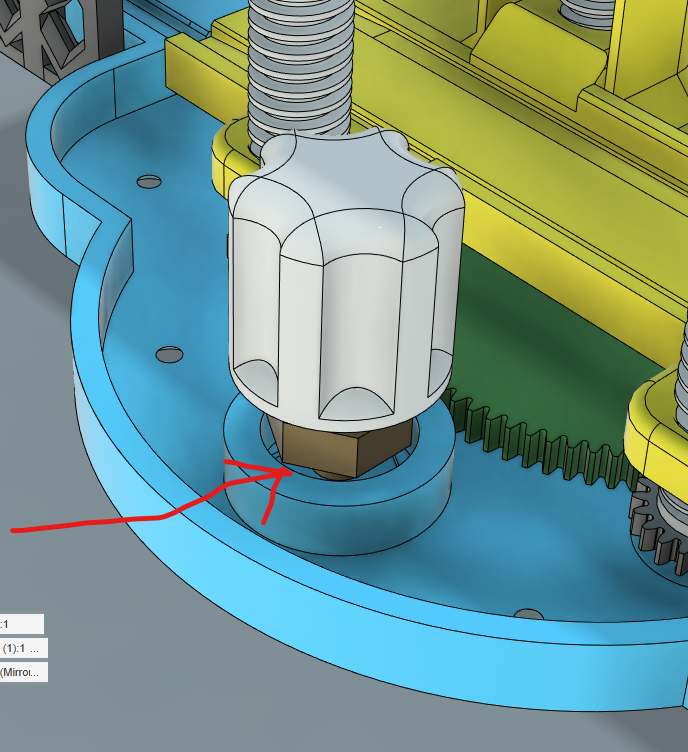

• Núm vặn trên trục truyền động chính (đẩy hết cỡ vào vòng cổ)



MẸO LẮP RÁP CHUNG

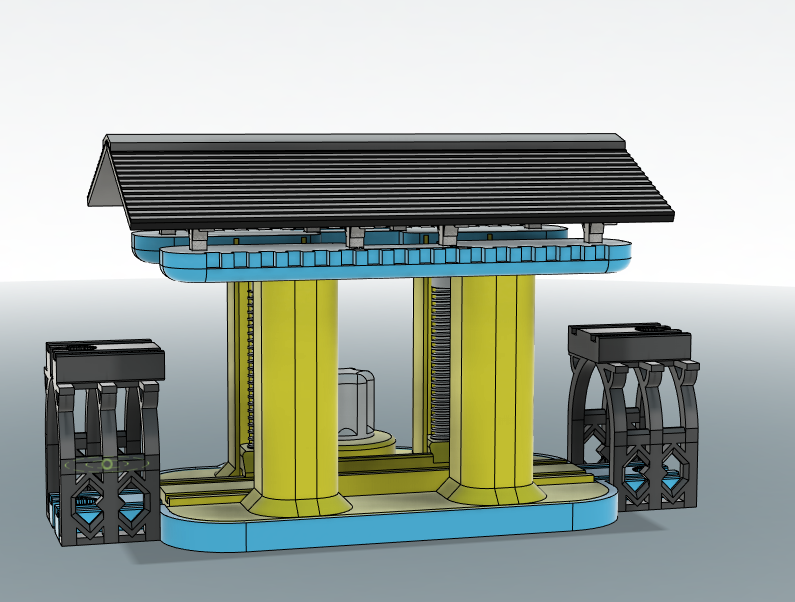

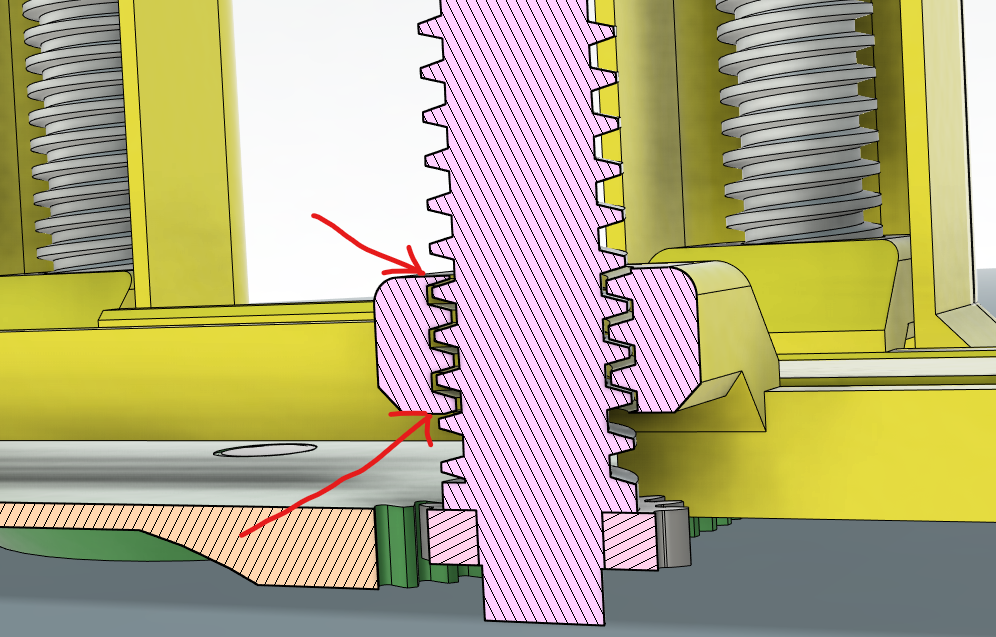

1. Khi lắp bàn nâng, hãy đảm bảo chạy một dụng cụ doa lỗ trên cả mặt trên và mặt dưới của các lỗ ren. Cả hai máy của tôi đều hoạt động tốt nhưng việc này giúp loại bỏ các cặn bẩn, đặc biệt là ở đáy nơi có các trụ đỡ cho phần nhô ra lớn. Như bạn thấy trong hình, có rất nhiều dung sai. Trước khi lắp các nắp bên, hãy căn chỉnh bệ nâng bằng mắt một cách tốt nhất có thể. Tôi đã thử cơ chế này vài lần với bệ nâng bị lệch và nó vẫn hoạt động tốt, chỉ là không mượt bằng.

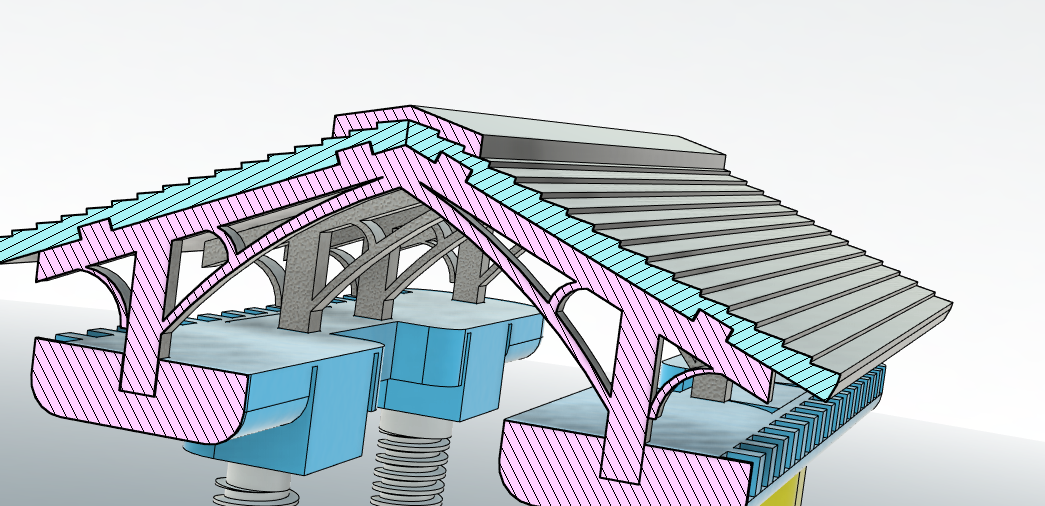

2. Mái che có các chốt trên các trụ đỡ để giữ nó. Bạn có thể tùy chọn dán hai nửa mái che và nắp trên lại với nhau nếu muốn.

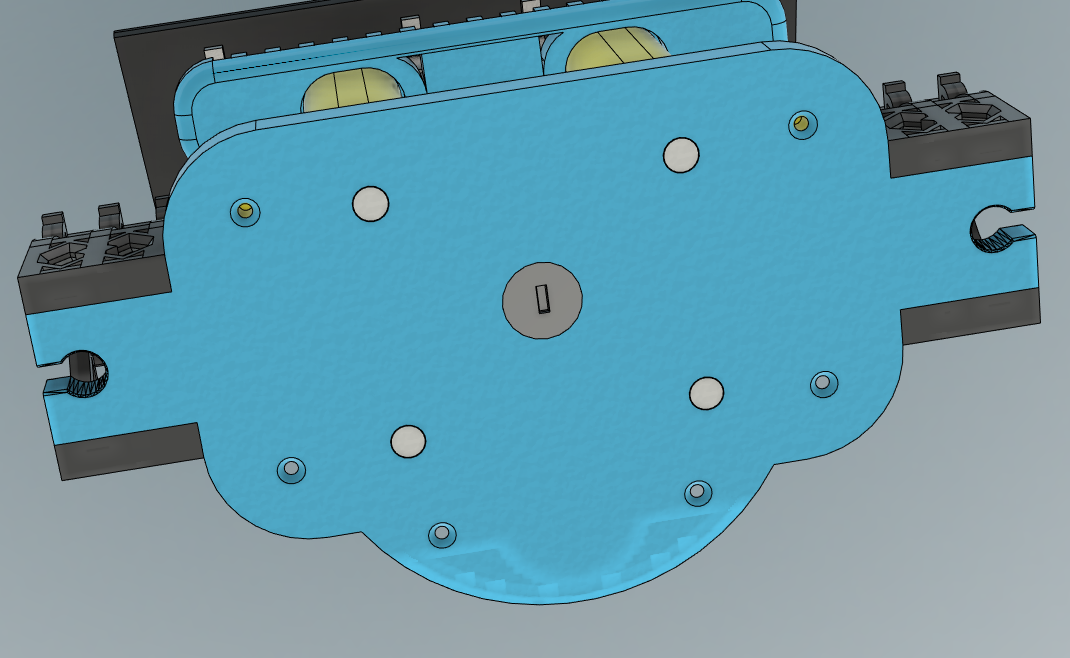

3. Các lỗ vít ở dưới cùng sẽ vừa với bất kỳ vít gỗ dài 1/2 inch nào từ Menards hoặc home depot.



4. Sau khi mọi thứ đã lắp xong, có thể hệ thống sẽ hơi bị cản trở (chủ yếu phụ thuộc vào chất lượng in). Sử dụng máy khoan với ổ cắm 14mm để quay cơ chế lên xuống nhằm làm mòn các bộ phận. BẠN VẪN CÓ THỂ XOAY CƠ CHẾ BẰNG TAY TRƯỚC KHI LÀM VIỆC NÀY. Nếu không thể, nghĩa là có gì đó đã in sai.

VUI LÒNG bình luận về bất kỳ sự cố nào bạn gặp phải để tôi có thể chỉnh sửa các bộ phận nếu cần. CHÚC CÁC BẠN VUI VẺ!
