Ray Plarail Xương (Skeleton Plarail Track) – Track thay thế nhẹ, dễ in 3D

Vì sao làm bộ này?

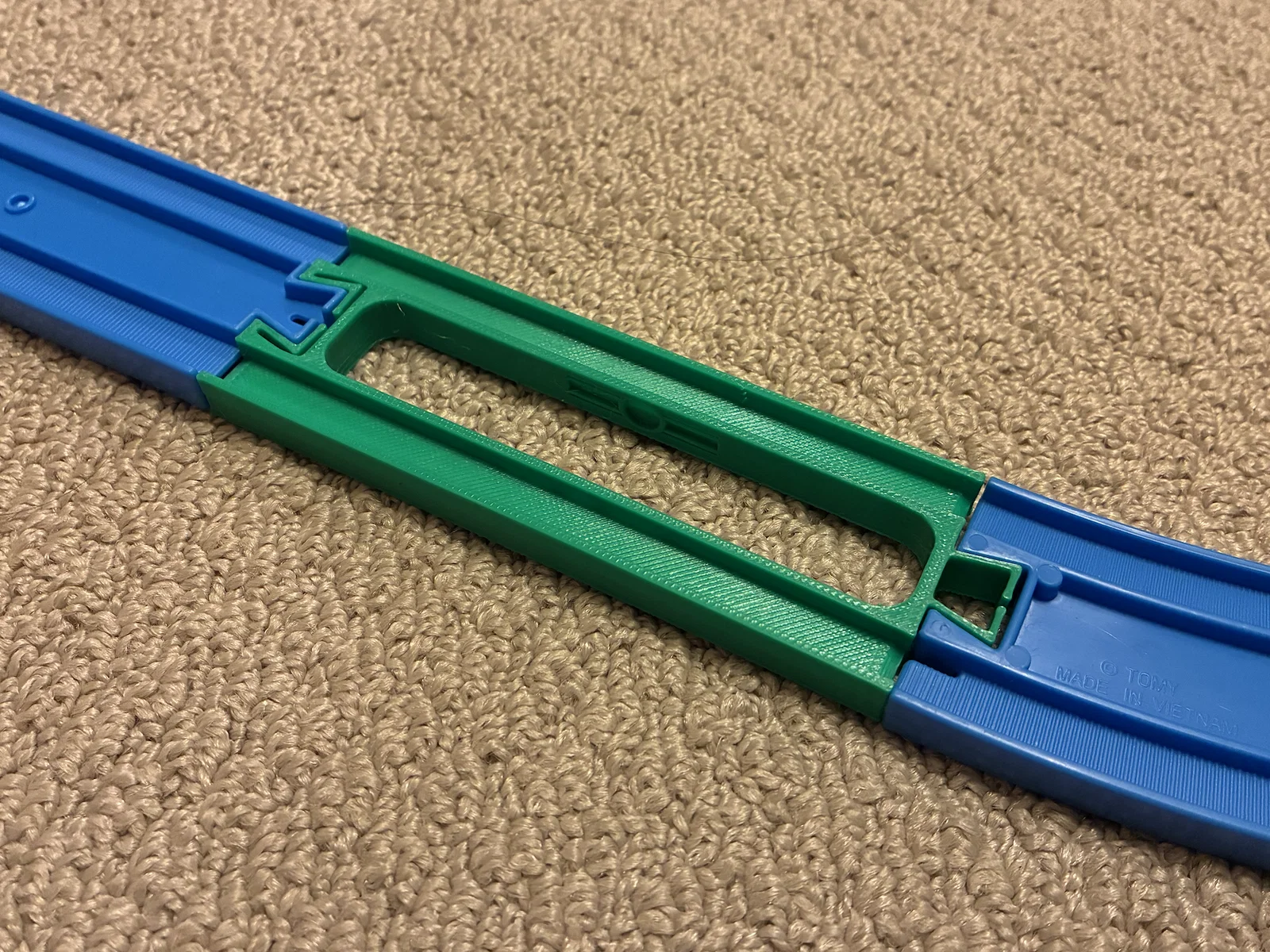

Một bộ ray thay thế đơn giản để thay cho các món Plarail sẵn có, hoặc nối vào chúng một cách “mượt” như đồ zin.

Mình sống ở Canada, nơi mà kiếm Plarail khá là khó. Nên mình làm mấy cái này! Gọn, nhanh, dễ in — rẻ hơn nhiều so với nhập về!

Dùng như thế nào?

Tất cả các ray đều có thể thay thế cho loại Plarail Track tương ứng, trừ Auto Y*.
*Ray này không có bản tương đương trong Plarail, nhưng vẫn lắp vô hệ Plarail rất ổn. (Thông tin thêm ở dưới)

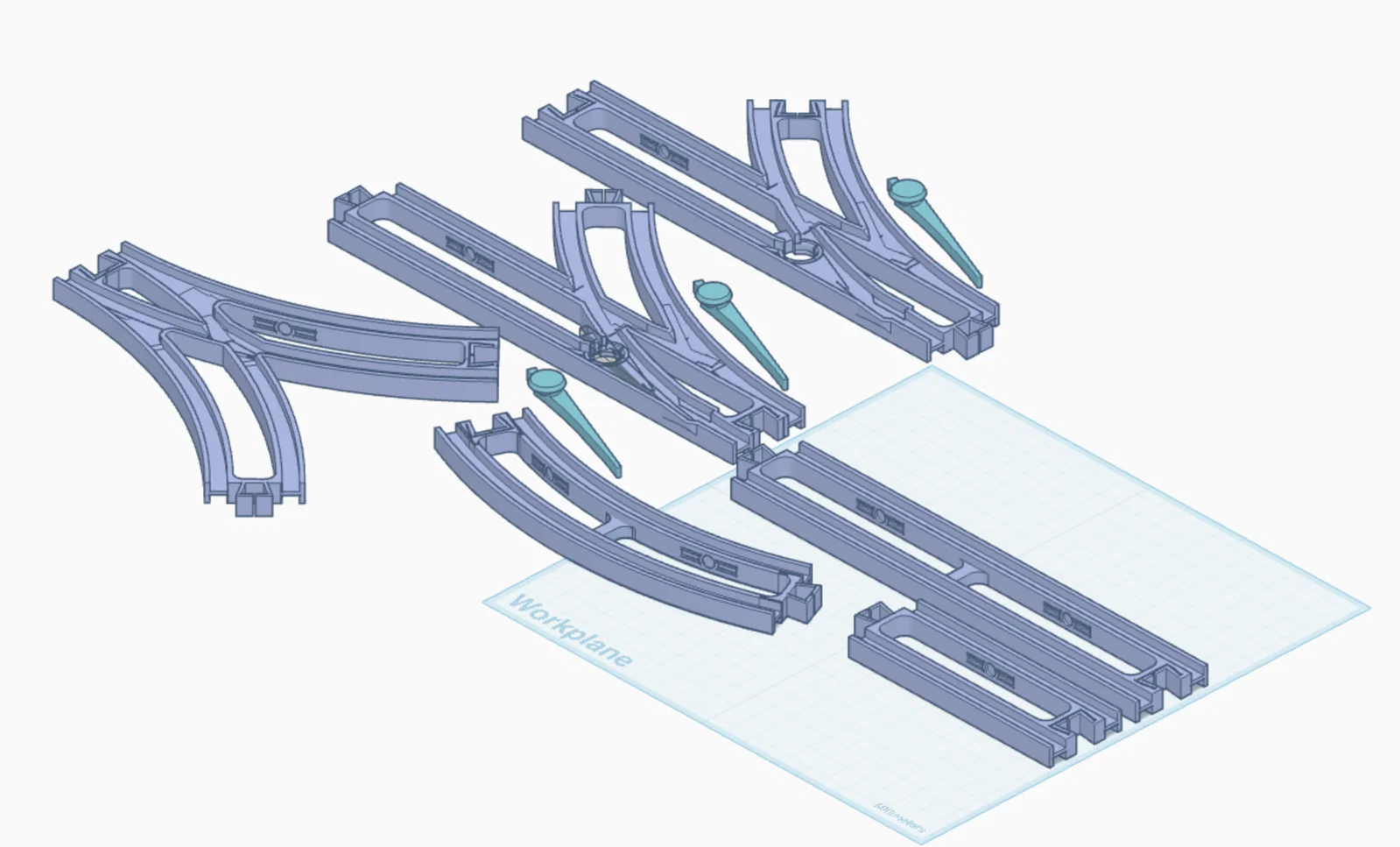

Tất cả track (trừ mấy track switch) sẽ cần phải mirror, vì track chỉ có một mặt. Mình làm vậy để in dễ hơn: giảm bridging và tăng diện tích bám bed.

Các khe cắt ở phần đầu mỗi track là để cho J-14 Block Bridge Girder gắn vào.
(Thật ra mình không có girder để test... NHƯNG theo những gì mình xem từ hình và các model khác trên mạng thì chắc là sẽ dùng được)

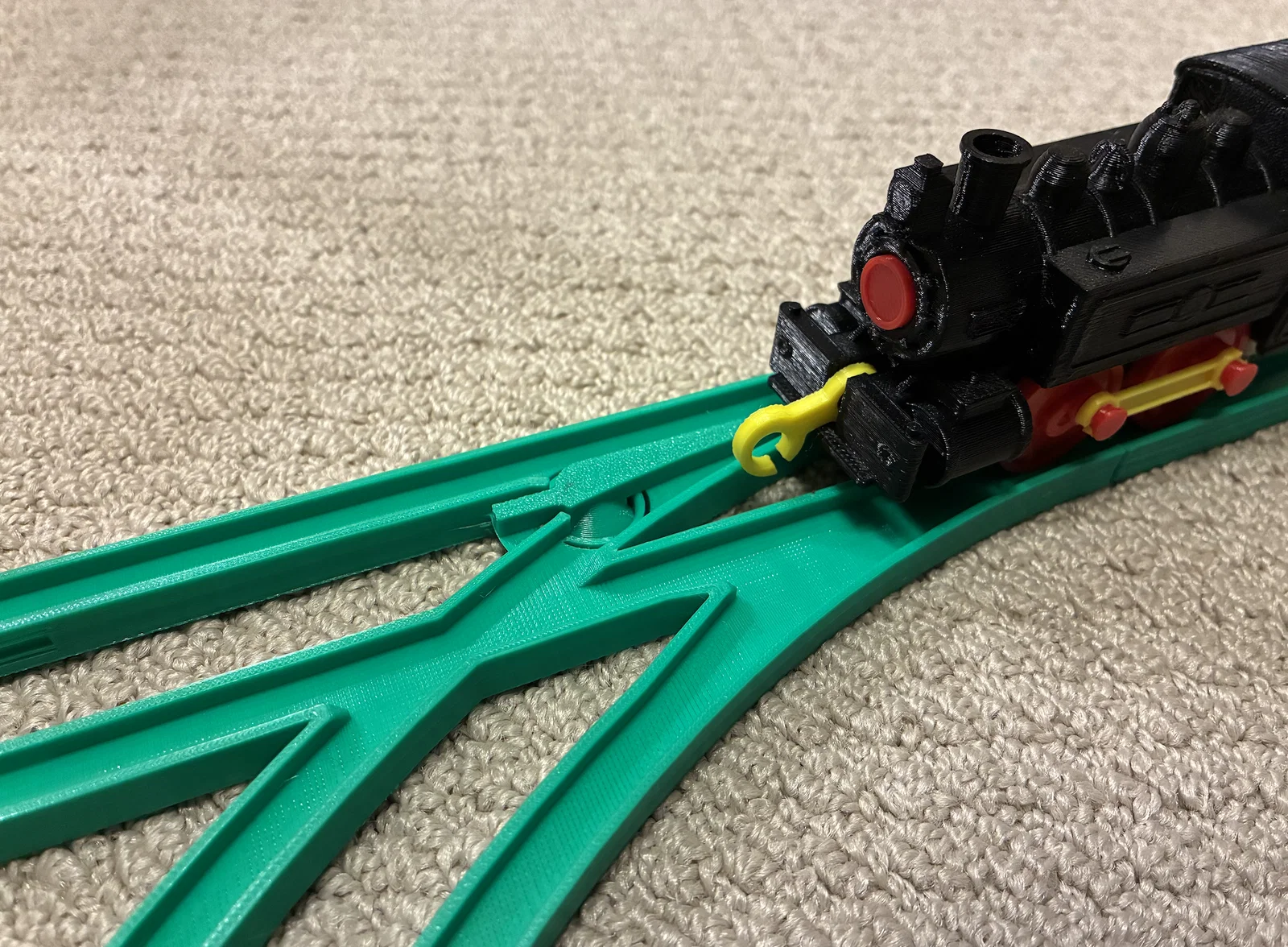

Cái “direction decider” trên track switch nên di chuyển tự do, trơn tru (ví dụ để nó tự rơi theo trọng lực).
Bắt đầu với switch bản V2.1. Nếu decider bị rớt ra quá dễ thì dùng switch V2.0. (Chỉ có phần blade là khác, nên bạn cứ Split to Objects để mix cũng được)

Trọng lượng & Chi phí

Dưới đây là bảng trọng lượng và chi phí, dùng Elegoo Rapid PETG trên Prusa MK4s của mình.
Nhưng cũng chỉ để tham khảo thôi nha, vì mỗi máy in + vật liệu sẽ khác nhau!

Track

Weight (g)

Aprox. cost (¢, CAD)

Full Straight

21

41

Curve

17

37

Switch

31

69

Auto Y

28

62

Một vài ghi chú cho switch Auto Y

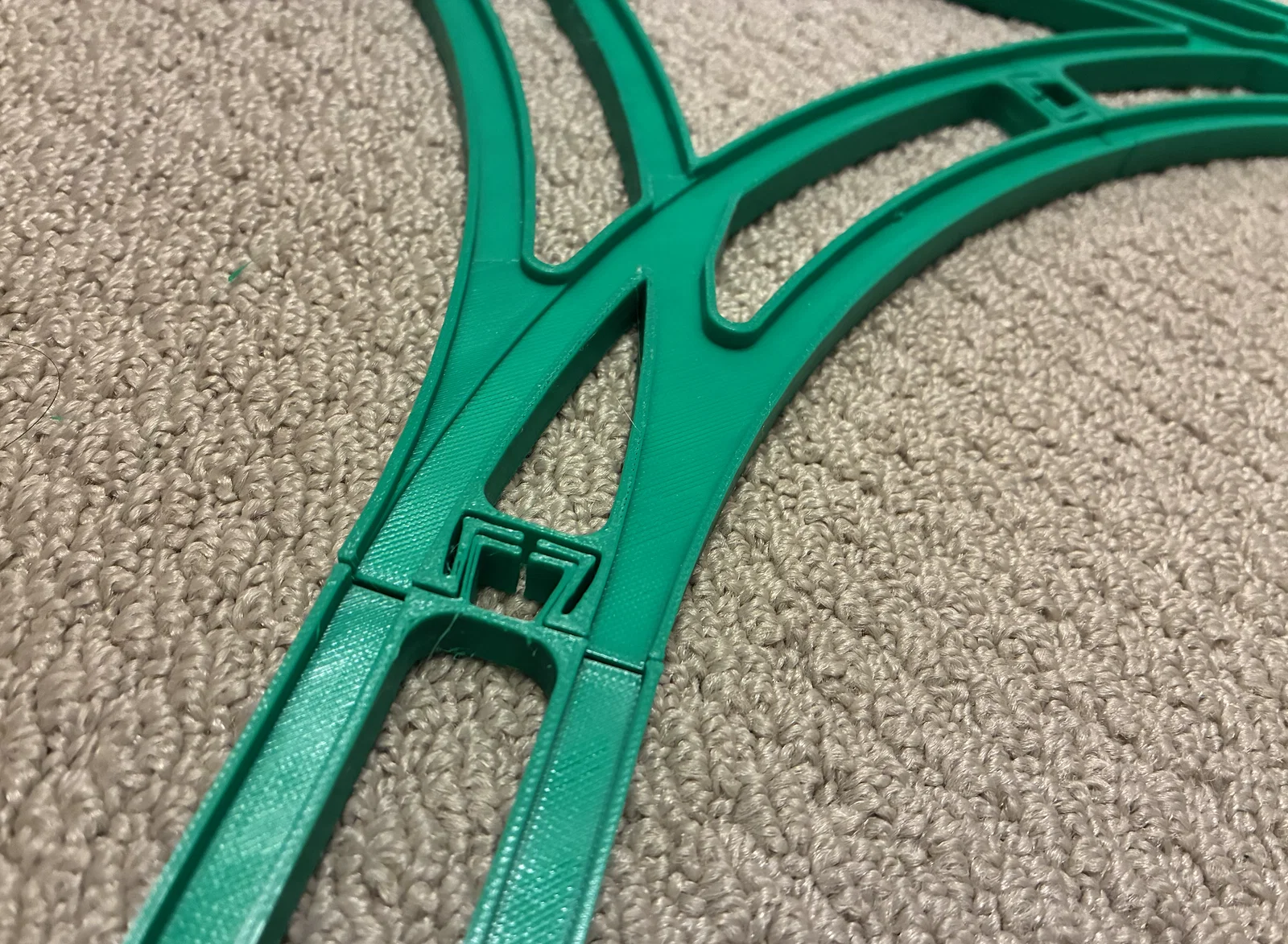

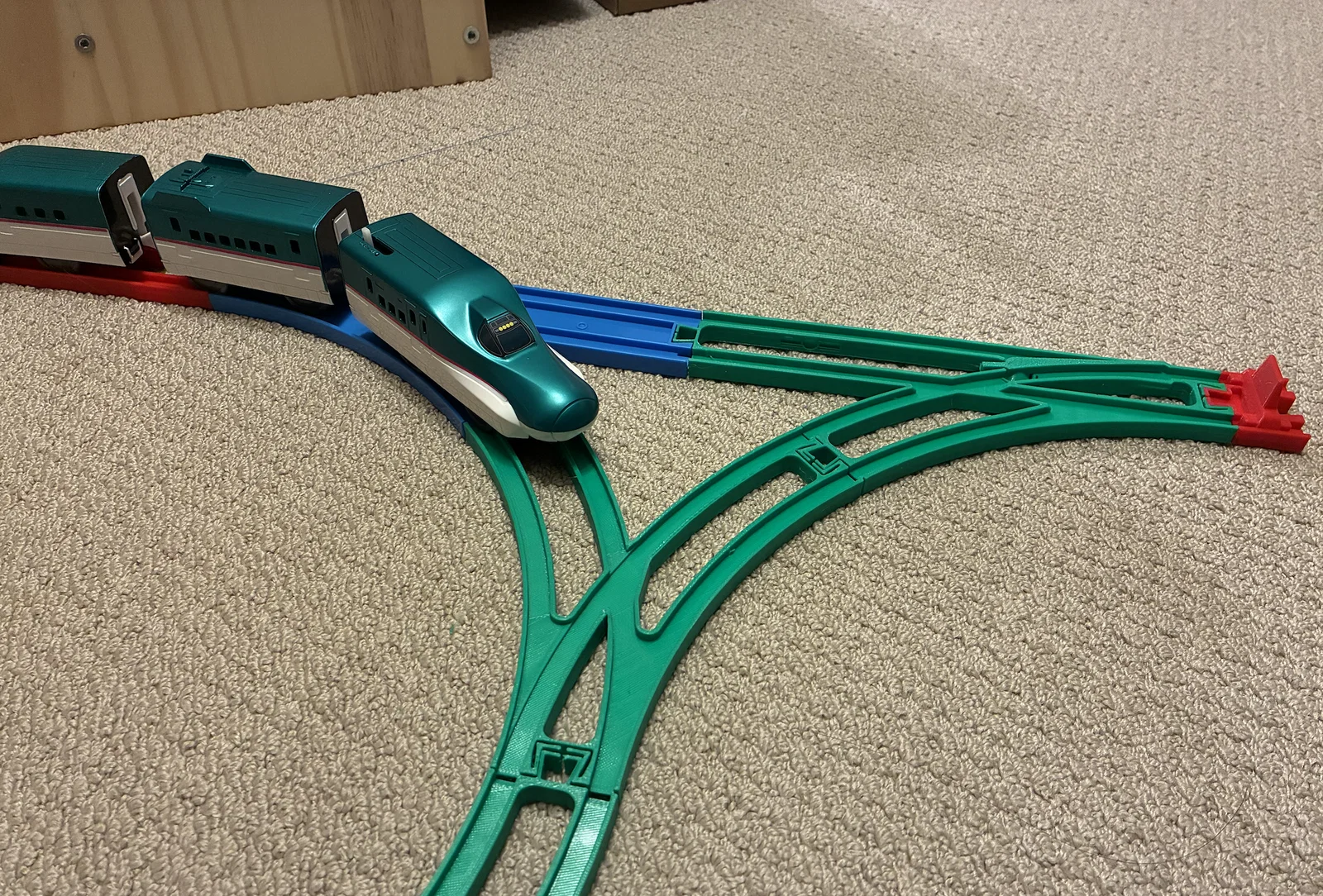

Đây là một loại track riêng mình làm cho nhu cầu cá nhân, dựa trên R-12 Figure Eight Point Rail và loại Y-Type Rail “Automatic” đời cũ. Ý tưởng là: tàu chạy vào từ phía một lối vào (single-entry) thì lúc nào cũng sẽ bị chuyển sang lối ra bên trái, còn tàu chạy vào từ hai phía đối diện thì sẽ nhập (merge) mượt về chung một đường ray. (Ví dụ trong gif và hình ảnh đã bị mirror để chuyển tàu sang phải) Theo trải nghiệm của mình, tàu chạy qua chỗ này cũng khá êm, không vấn đề gì. (Một số đầu máy có bố trí bánh xe “đặc biệt” như Edward có thể sẽ hơi kẹt, nhưng mình không có mẫu để test)
