Ray NATO CheeseMix có chốt an toàn (từ 2 đến 10 lỗ)

Tác giả FADesigns_2067029

Lượt thích
1
Lượt coi
47

File 10 1,6 MB

  • NATO_Rail_Pin_1766161765.stlSTL · 40,1 KB
  • NATO_Rail_2_Holes_1766161766.stlSTL · 139,7 KB
  • NATO_Rail_3_Holes_1766161767.stlSTL · 148,8 KB
  • NATO_Rail_4_Holes_1766161768.stlSTL · 160,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#164235
Ngày đăng

Mô tả

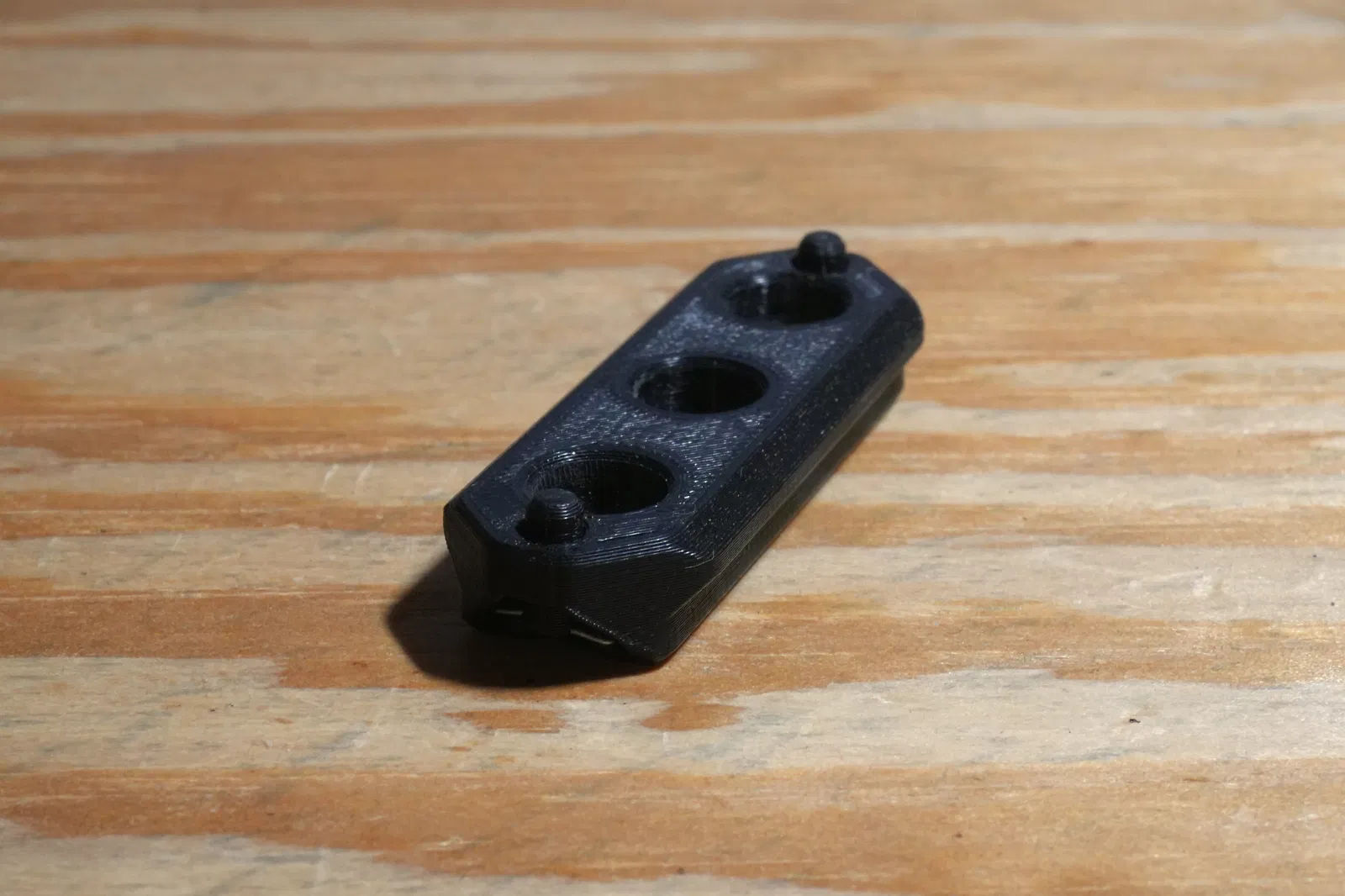

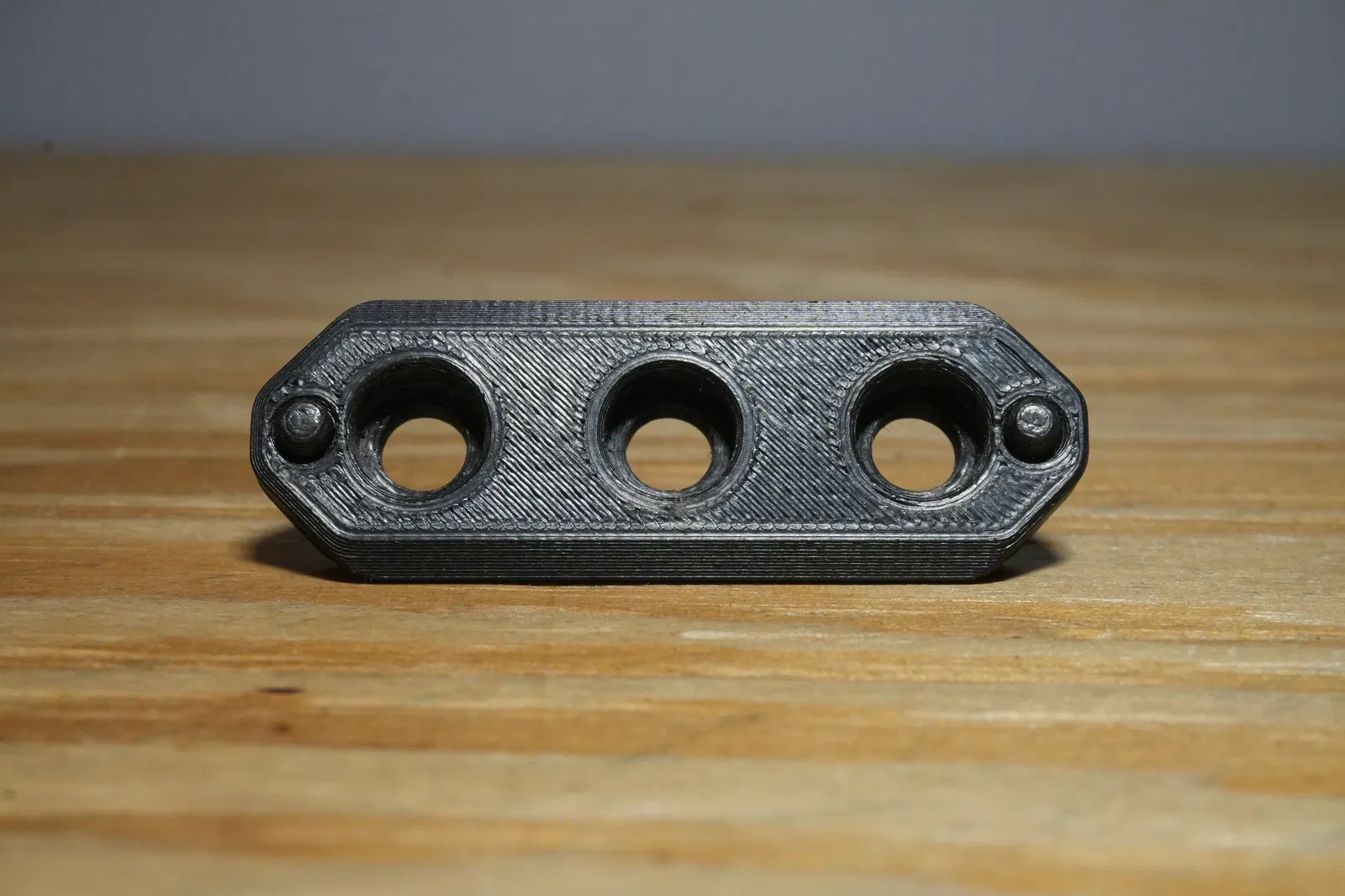

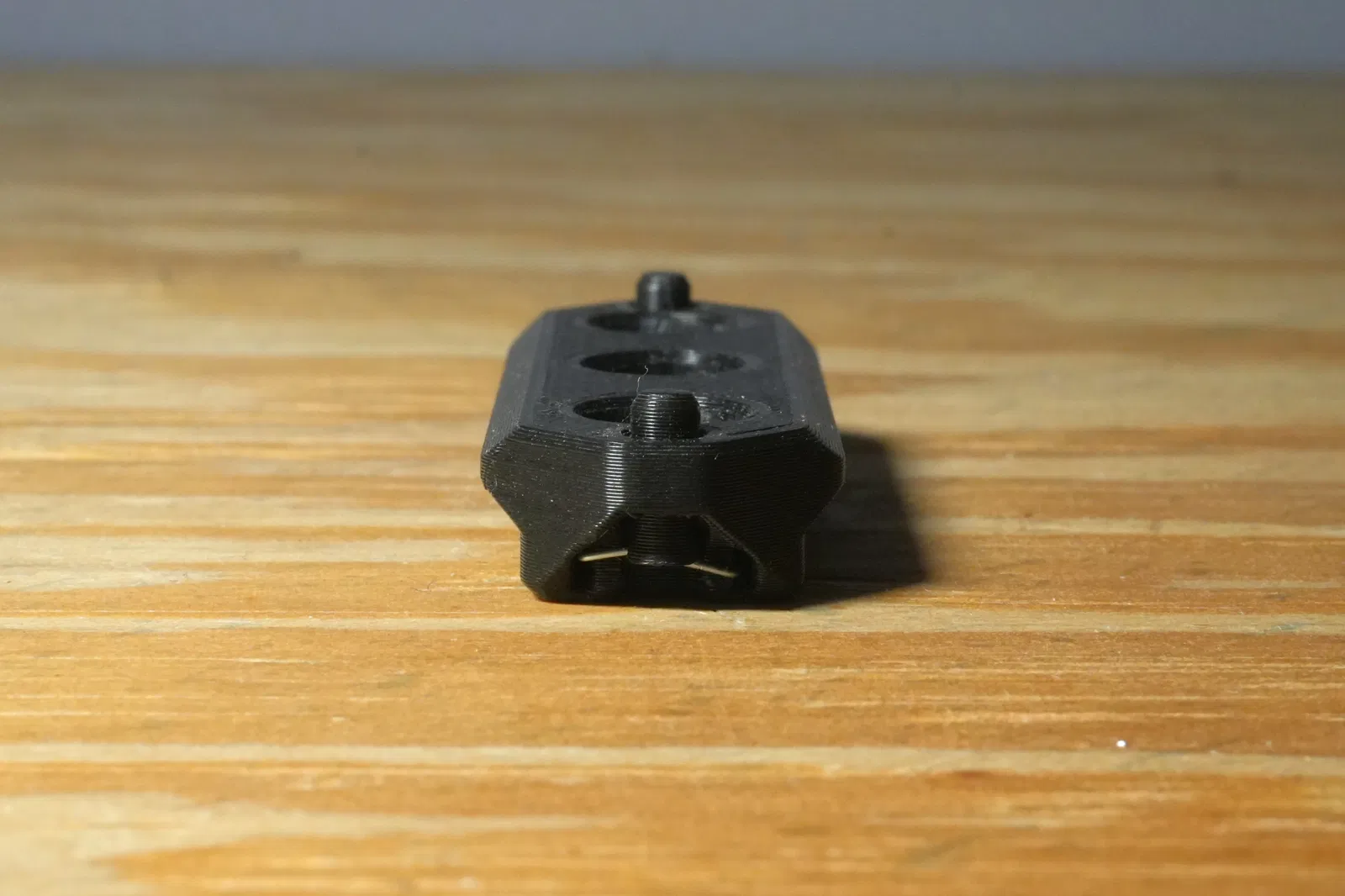

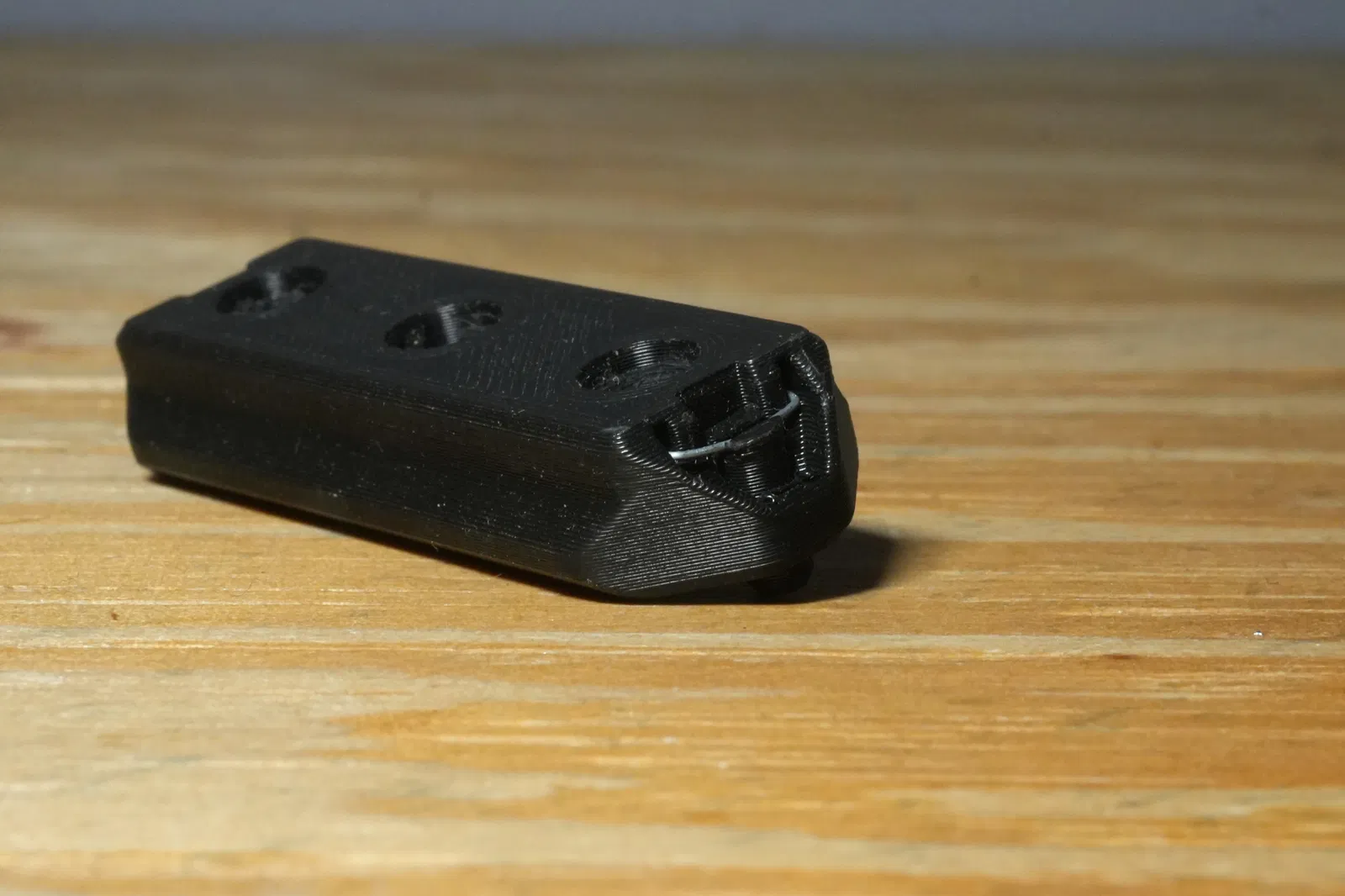

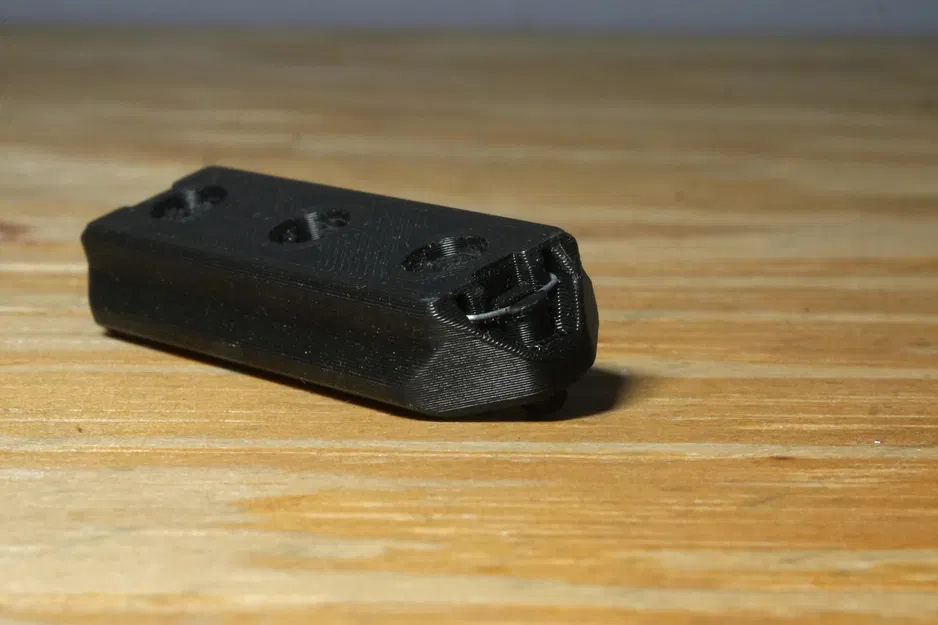

Ray NATO 3D có thể in được dùng cho thiết bị máy ảnh. Các lỗ gắn cách nhau 18mm, tương thích với các plate và phụ kiện CheeseMix. Gói này bao gồm các ray từ 2 lỗ đến 10 lỗ. Mỗi ray có một ghim lò xo ở mỗi đầu để giữ cho phần cứng không bị trượt ra ngoài khi có thứ gì đó bị lỏng. Tôi đã làm lò xo bằng cách duỗi thẳng lò xo bút và uốn nó thành hình chữ U.

In ấn

Chiều cao lớp

0.2mm

Tường

3 hoặc nhiều hơn

Trên/Dưới

3 hoặc nhiều hơn

Ruột

25% hoặc nhiều hơn

Hỗ trợ

Không

CheeseMix được thiết kế cho phần cứng 1/4-20. Phần cứng chính là một vít chụp dài 0.5" (1/2) với đường kính đầu 0.375 (3/8) và độ dày đầu 0.125" (1/8). Đầu bu lông nằm dưới bề mặt của plate, lõm vào trong các túi lục giác. Đai ốc nên có mặt phẳng 7/16 đến 7/16 và dày 0.1875" (3/16) hoặc mỏng hơn, để nằm dưới bề mặt của plate.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
10
Tổng dung lượng
1,6 MB
File lớn nhất
209,1 KB
