Mount Nhôm Định Hình BTT EBB USB v1

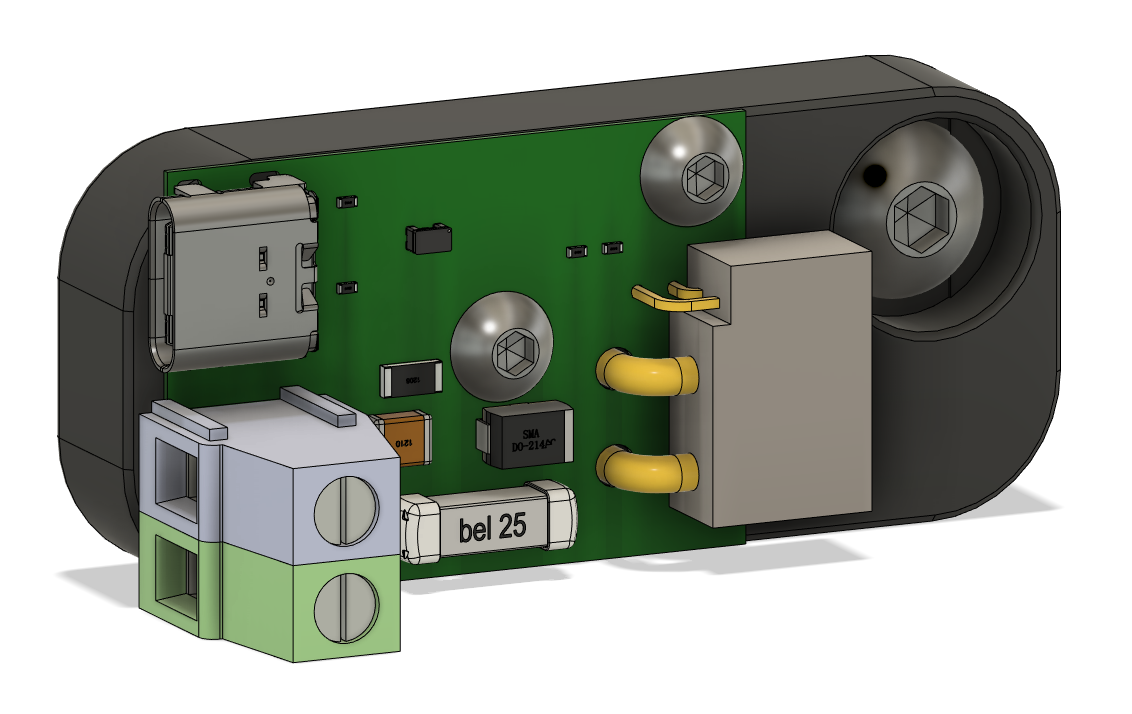

Tui cần gắn cái bo mạch BTT EBB USB của tui vô cái Enderwire, mà mấy cái mount có sẵn toàn là loại DIN không à, nên tui tự làm một cái cho hợp với nhu cầu.

Cái này được làm từ phiên bản chỉnh sửa của mount nguồn Meanwell RS-25-5 của Enderwire.

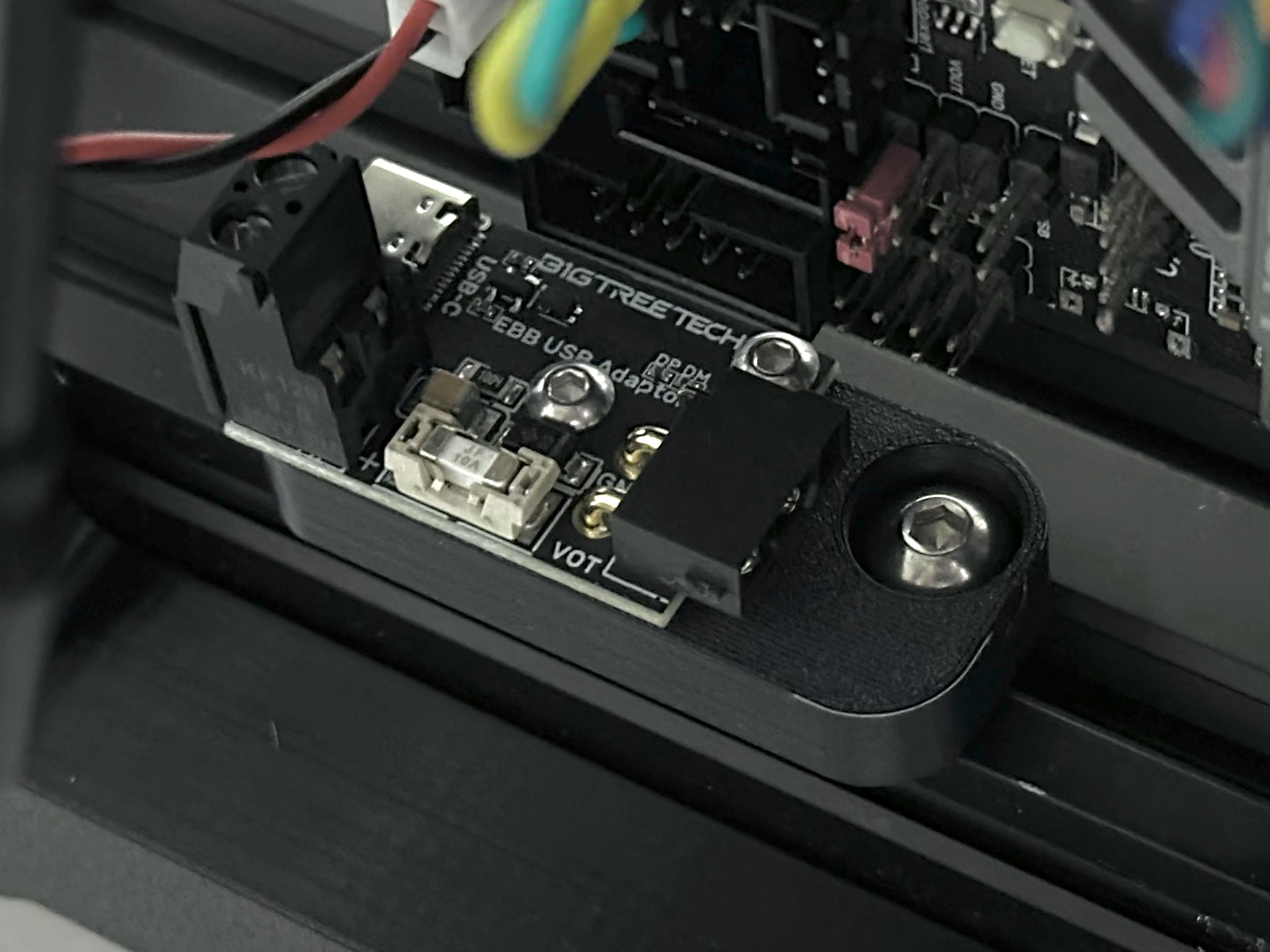

Phần "móc" sẽ trượt vô khe chữ V của nhôm định hình, rồi dùng một con ốc M5 x 10 và T-nut M5 là giữ cho bộ phận được cố định.

Tôi có làm hai phiên bản; một phiên bản xài ốc ren nhiệt M3 x 4L x 4.5D, và một phiên bản không có ốc ren nhiệt, bạn chỉ cần vặn ốc M3 vô nhựa.

Cài Đặt In Ấn

In bằng nhựa ASA/ABS với cài đặt in tiêu chuẩn của Voron. Không cần support.

File & BOM

• 2 * Ốc ren nhiệt M3 x 4.5D x 4L (Nếu xài phiên bản có ốc ren nhiệt)

• 2 * Ốc SS M3 x 6

• 1 * Ốc SS M5 x 10

• 1 * T-nut M5
