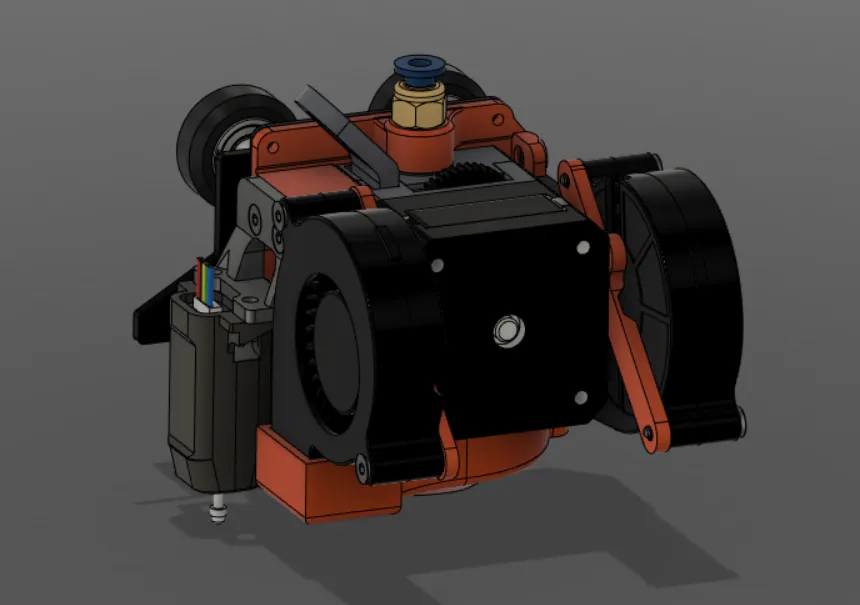

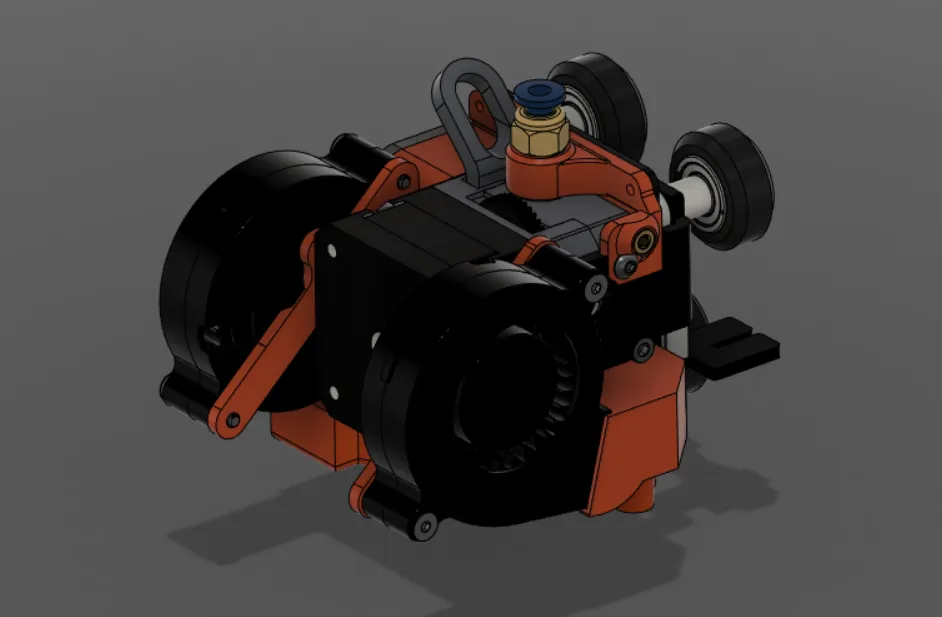

Hệ thống làm mát nâng cấp cho đầu in Creality Sprite v4.5

Tác giả CapraAudio

Lượt tải
354
Lượt thích
102
Lượt coi
2.881
Bình luận
53

File 38 255,1 MB

  • Sylph_v4.5_1766530151.stlSTL · 28,3 MB
  • Part_Cooling_Duct-Expanded_1766530153.stlSTL · 1,2 MB
  • Sylph_v4.5_1766530154.stepSTEP · 15,1 MB
  • Sprite_Sylph_v4_1766530156.stlSTL · 28,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Vui lòng để lại bình luận hoặc tin nhắn với bất kỳ vấn đề hoặc ý tưởng nào bạn có! BOM:
2x Quạt thổi 5015
8x M3 FHSC 20mm
4x M3 FHSC 6mm
1x Chèn đồng M3x5x5 Độ lệch đầu dò Z:
x_offset: -41.5 -Các dây đai có các rãnh để định hướng cáp quạt đi qua. Thay đổi V4.5:

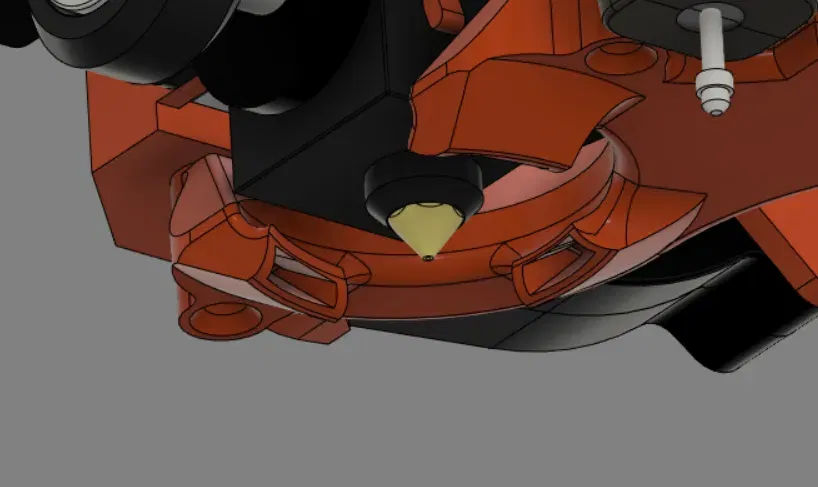

-Nâng cấp luồng không khí làm mát linh kiện. (mất một thời gian vì hình học liên tục bị treo fusion) Thay đổi V4:
-Thiết kế lại lớn, không còn cần phải tháo rời các quạt 5015
-Mở rộng các ống dẫn làm mát linh kiện để cho phép luồng không khí tốt hơn
-Tách rời giá đỡ BLTouch để cho phép độ lệch True-Y0 Thay đổi V3:
-Thêm giá đỡ M3 cho cảm biến gia tốc để định hình đầu vào
-Thay đổi các vỏ quạt để cho phép nhiều không gian hơn cho các quạt khớp với một nắp ở phía sau để tăng độ kín và do đó tăng áp suất.
-Thêm một giá đỡ cho collet bowden M10
-Điều chỉnh các vòi làm mát linh kiện phía sau để tăng khoảng cách. Thay đổi V2:
-Tăng khoảng cách cho dây của cartridge gia nhiệt
-Thêm giá đỡ Neo-Pixel tùy chọn
-Thêm cánh tay hướng dây vào tấm nền
-Tăng mép cho ống dẫn quạt làm mát linh kiện để cải thiện độ kín Thay đổi V2.1:
-Vỏ quạt làm mát linh kiện giờ đây có một điểm neo ở phía trước để cải thiện độ kín.
(Điều chỉnh được thiết kế bởi Kieran E. <https://www.f3d.vn/profile/kieran-e) Nếu bạn cần giúp đỡ với việc in ấn? Có câu hỏi về các thiết kế? Muốn cập nhật những gì chúng tôi đang thử nghiệm? Tham gia discord của chúng tôi https://discord.gg/fb4HdDvErF

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
38
Tổng dung lượng
255,1 MB
File lớn nhất
30,8 MB
