Tay cầm F-16 Sidestick

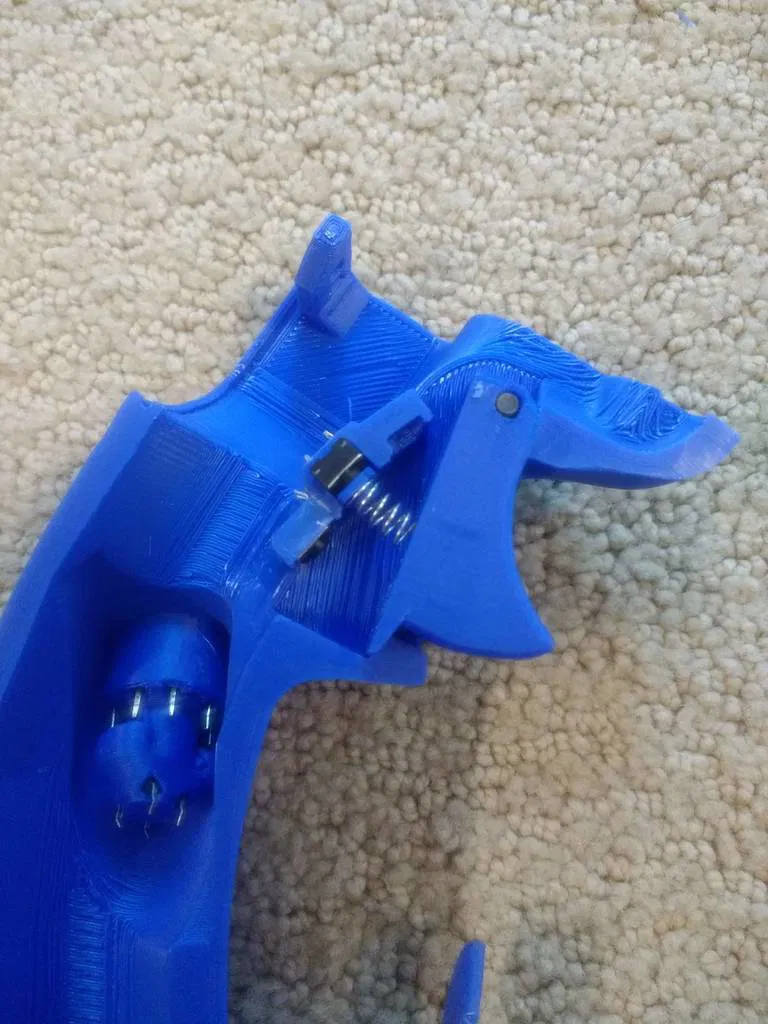

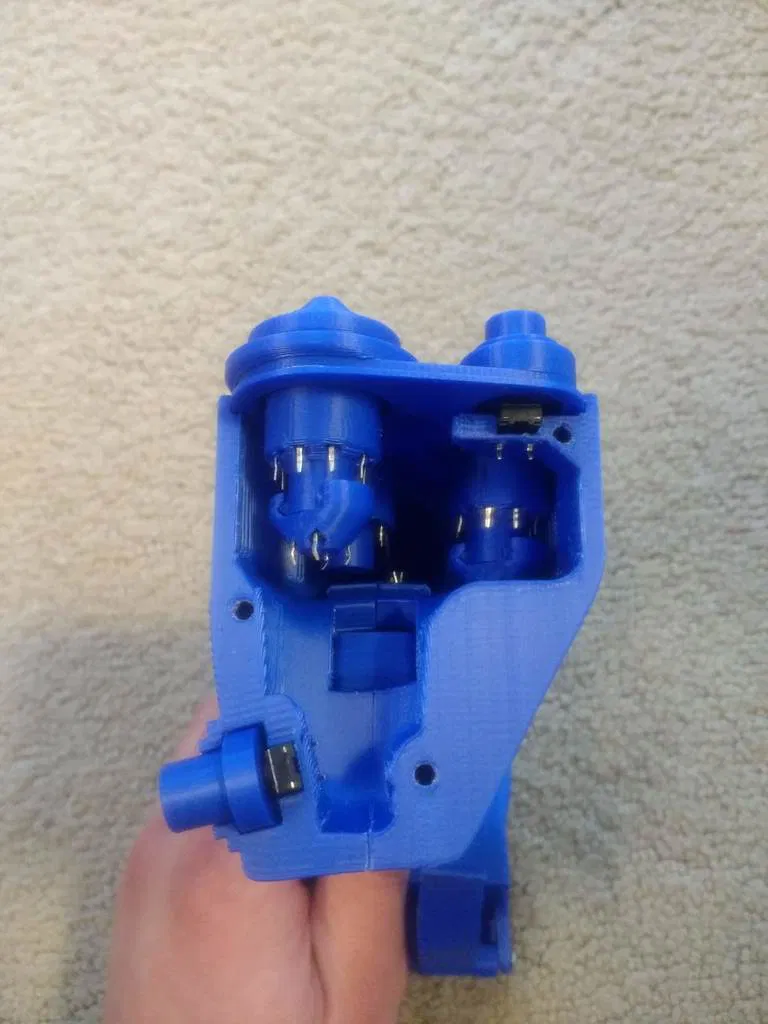

Đối với các bình luận cũ, remixes, v.v. xem trang Thingiverse nơi tôi đăng mô hình này ban đầu. Nếu không thì tất cả các tệp được đăng độc quyền tại đây trên Printables. ### IN ẤN Tôi đã in các bộ phận chính bên trái/bên phải và mặt trên úp xuống với các bộ phận hỗ trợ. Tôi đã bao gồm một tệp zip với các tệp dự án Prusaslicer nếu bạn muốn xem nơi tôi thêm chặn hỗ trợ, v.v. Hầu hết các bộ phận đều khá dễ hiểu. ### THÀNH PHẦN #### In được 1x Trái, Phải, Trên, Mặt trước, Núm nhỏ, Cần gạt, Cò súng, DMS, TMS, CMS, Trim, Pickle, Pinkie, NWS, nắp công tắc cảm ứng 4x đế nút điều khiển, nắp nút điều khiển, thân nút điều khiển 1-3x nút nhấn nút điều khiển (tùy chọn, bạn có thể thêm nút nhấn vào các nút CMS, TMS và Trim nếu muốn) #### Phần cứng 4x bu lông M3 dài 5-10 mm (3 để cố định Mặt trên, 1 cho cần gạt) 2x bu lông M3 dài 20-22 mm 10x ốc/bu lông M2 dài 6-10 mm (đầu nút) để gắn các nút điều khiển và cần gạt Có thể thay thế bằng 1x ốc M2 dài 26+ mm cho nút cần gạt 2x lò xo cò súng (của tôi dài 12mm, đường kính ngoài 5mm, đường kính trong 4mm từ bút bi) 1x lò xo cần gạt (tùy chọn, đường kính trong >5mm, có thể nén xuống ~2mm) 22-25x công tắc cảm ứng 4.3x6x6 mm Tháng 5 năm 2024 Đã dọn dẹp danh sách vật tư một chút và chuyển nó lên đầu trang. Hy vọng điều này rõ ràng hơn và giải thích chính xác những gì thiết kế này dựa trên. Thiết kế này đã khá cũ rồi và thành thật mà nói, có rất nhiều khía cạnh mà tôi không thích. Tôi có tài liệu tham khảo để xây dựng lại nó từ đầu (và tôi nghĩ rằng tôi có thể tạo ra một mô hình tốt hơn nhiều ngày hôm nay so với năm 2020) nhưng không may là hiện tại tôi không có quyền truy cập SolidWorks nên khả năng CAD của tôi bị hạn chế nghiêm trọng cho đến khi tôi có thể học và thành thạo một gói CAD khác. Việc phải học lại tất cả các công cụ thật là phiền phức nhưng cho đến lúc đó, có lẽ tôi sẽ không thể làm được điều gì quá đột phá. Tháng 3 năm 2024 Tôi nhận thấy rằng thư mục chứa các tệp nguồn SolidWorks 2020 bị lỗi và hầu hết các tệp đã bị thiếu. Điều này đã được khắc phục và hiện có một tệp zip chứa cả các tệp SolidWorks. Một tin vui khác là tôi cũng đang làm việc để thiết kế lại mô hình này từ đầu. Tôi muốn thể hiện tốt hơn cách các công tắc, v.v. được lắp ráp trong thực tế, đặc biệt là cò súng. Tôi cũng nghĩ rằng mô hình này nhỏ hơn khoảng 5% ở một vài kích thước. Tôi không biết mình có thể làm điều này nhanh như thế nào (hiện tại tôi không có quyền truy cập SolidWorks) nhưng hãy theo dõi :) Tháng 7 năm 2023 Tôi đã tải mô hình này lên printables.com vì thành thật mà nói, đây là một trang web tốt hơn nhiều so với Thingiverse. Trang Thingiverse hiện đang hướng người dùng đến đây. [Tháng 1 năm 2024 Được rồi được rồi, Thingiverse không tệ như vậy nữa. Nhưng trong một thời gian, tôi thậm chí không thể đăng nhập hoặc trả lời tin nhắn. Các tệp vẫn ở đây vì đây là nơi tôi hoạt động tích cực hơn] A vài quan sát ngắn gọn về kinh nghiệm của người khác và những cải tiến mà tôi có thể thử thực hiện trong tương lai: * Cơ chế cò súng hơi phức tạp. Phụ thuộc vào lực lò xo và lực kích hoạt công tắc. Cũng có một chút lực cản để vượt qua cho giai đoạn thứ hai. Tôi có một thiết kế cò súng mới mà tôi đã vẽ vào giữa năm 2021 nhưng nó không hoàn toàn phù hợp với mô hình hiện tại nên tôi nghĩ rằng điều này sẽ yêu cầu vẽ lại toàn bộ cần điều khiển. Thành thật mà nói, nó cần điều đó.

• Các con vít chỉ là M3 (hoặc cỡ tương đương) trực tiếp vào nhựa, nên độ bền không tốt nhất. Trong phiên bản 2, tôi có lẽ sẽ thử thêm các đai ốc giữ hoặc tương tự.

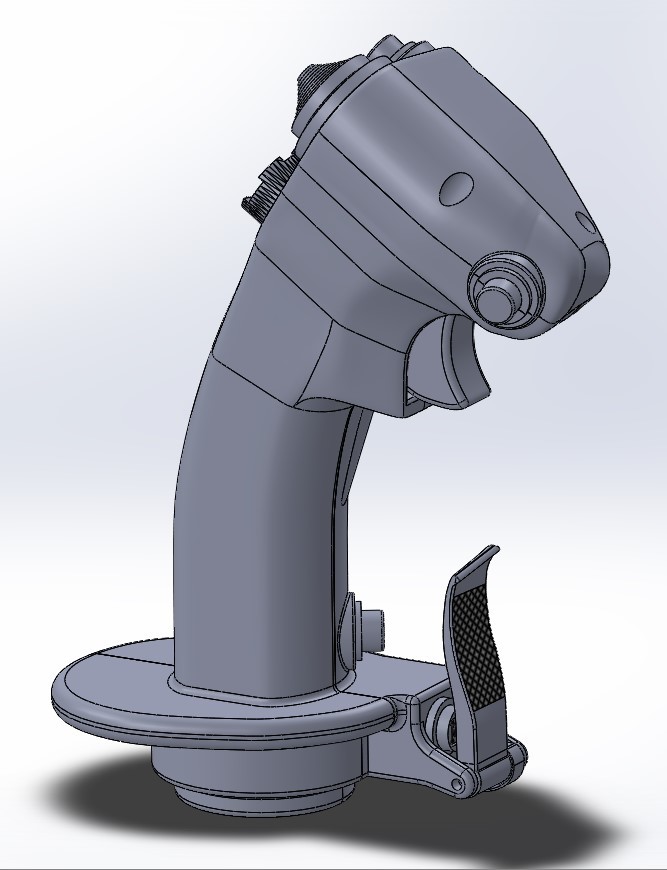

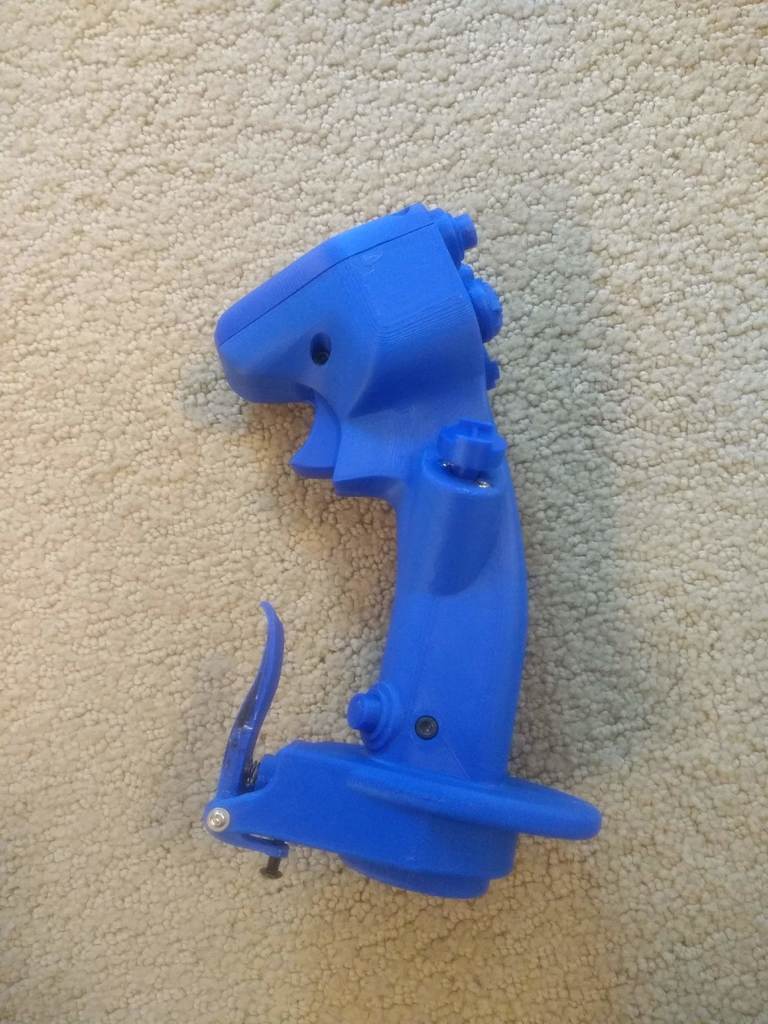

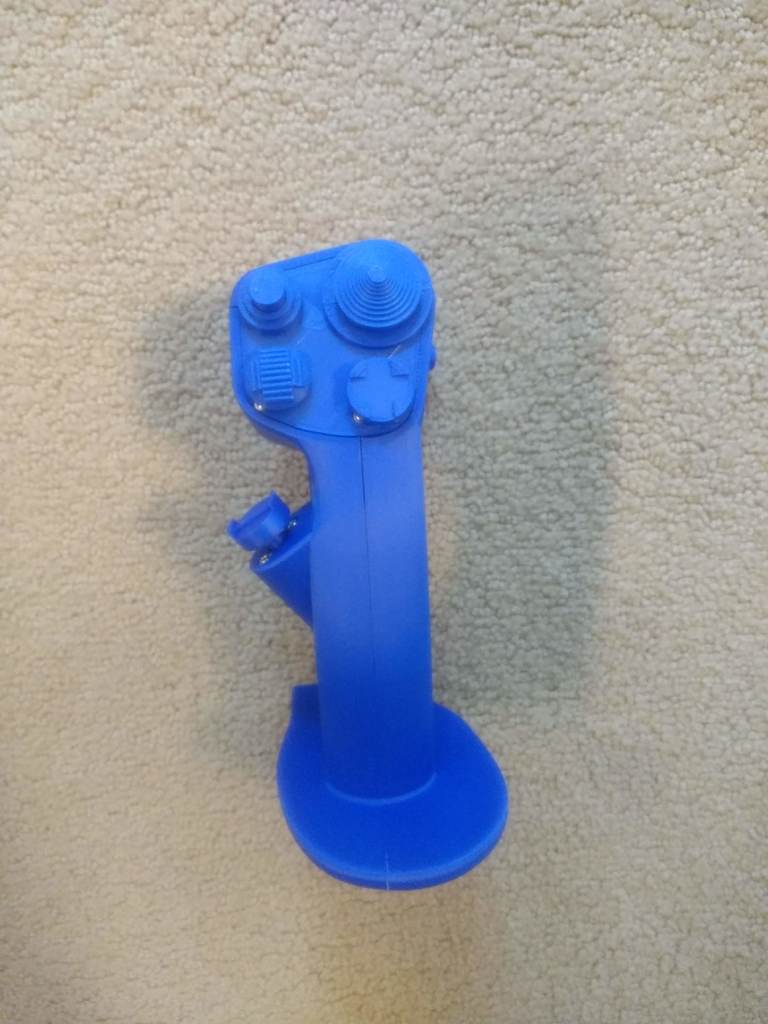

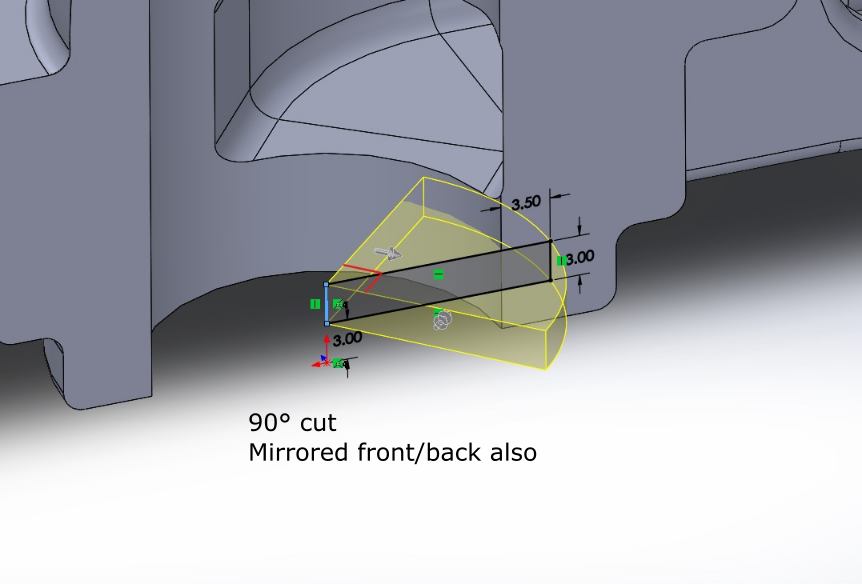

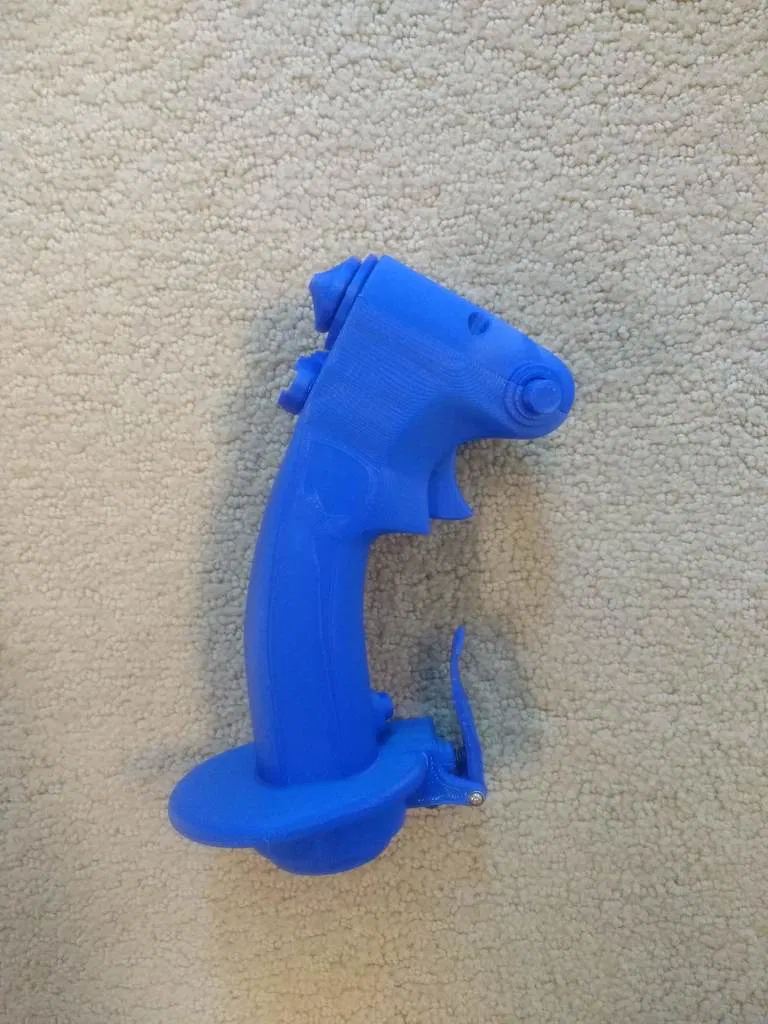

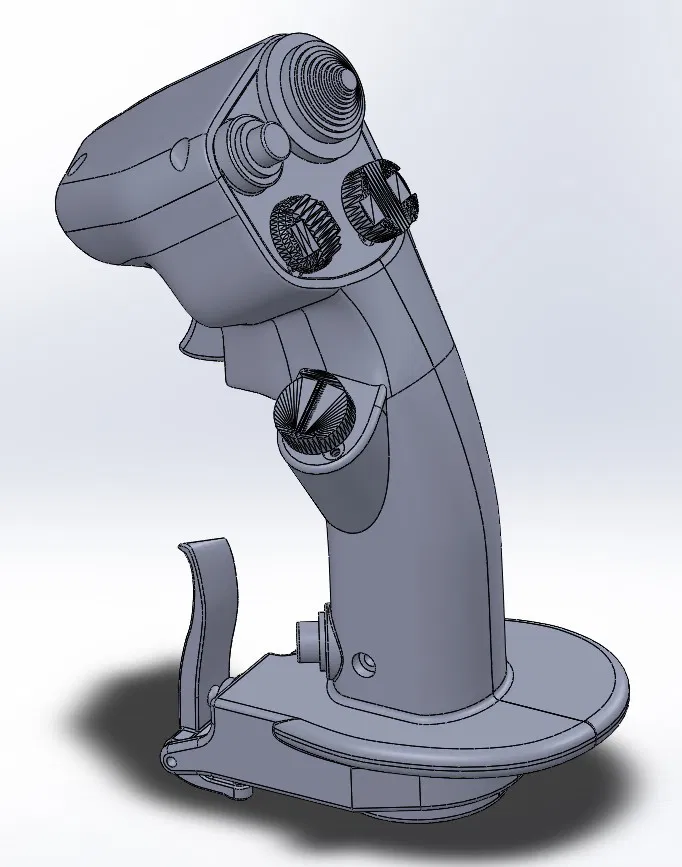

• Việc đi dây, ừm, thực ra tôi chưa đi dây, nhưng đó là vì nó thực sự khá đáng sợ lol. Tôi thực sự thích những gì Bacon8tor đã làm với bản remix của anh ấy ở đây và có thể sẽ cố gắng xây dựng dựa trên các PCB tùy chỉnh của anh ấy trong các phiên bản tương lai, làm cho toàn bộ thiết lập trở nên cắm và chạy hơn một chút, ít dây lỏng lẻo hơn, v.v. Tôi cũng thực sự thích các nút điều khiển tùy chỉnh, nên chúng ta hãy xem. ##### Đăng ban đầu ngày 17 tháng 7 năm 2020 Xin chào các bạn! Đây là một tay cầm F-16 (hoặc A-10) có thể in 3D, được tôi mô hình hóa từ một tệp blender và một loạt ảnh tham khảo về Thrustmaster Warthog mà một người bạn tốt trên subreddit DIYHotas đã cho tôi (xem thiết kế của anh ấy trên thingiverse tại đây). Tôi không sở hữu F-16 SSC hoặc Warthog hoặc Cougar thật nên tôi không thể nói về mức độ chính xác của mô hình này, nhưng tôi nghĩ nó trông và cảm giác khá ổn. Tôi đã không thiết kế tay cầm này để gắn vào bất kỳ đế điều khiển nào cụ thể. Tôi đã để một lỗ 25mm ở đế với một rãnh cắt ở phía trước và phía sau và nghĩ rằng điều này có thể giúp mọi người dễ dàng tạo bộ chuyển đổi của riêng họ cho gimbal, bộ mở rộng, bất cứ thứ gì. Bạn có thể thiết kế trực tiếp vào tay cầm nếu muốn. (Ngoài ra, việc thêm một lỗ vít xuống đó để lắp đặt có hữu ích không?) Tôi đã mô hình hóa điều này trong hai giai đoạn, đầu tiên là hình học bên ngoài và sau đó cắt nó ra và tạo không gian cho các bộ phận bên trong. Tôi đã bao gồm hai tệp step, một tệp cho hình học cần điều khiển bên ngoài và một tệp khác cho cò súng. Dự án tiếp theo của tôi sẽ là F-16 TQS vì tôi đã có một khởi đầu khá tốt về nó. Tôi bắt đầu với mô hình vỏ tuyệt vời của hempstick và từ đó tôi đã thêm các bộ phận điện tử và đế. Sau khi hoàn thành, ai biết được? Tôi sẵn sàng nhận đề xuất. Tôi có mặt trên Discord HOTAS với tên Spock. Nếu bạn nghĩ mô hình này đáng giá, đừng ngần ngại để lại một khoản đóng góp nhỏ, và tất nhiên, hãy cho tôi biết nếu bạn gặp bất kỳ vấn đề nào với thiết kế này và tôi sẽ cố gắng hết sức để sửa chữa và cải thiện. ### IN ẤN Tôi đã in các bộ phận chính bên trái/bên phải và mặt trên úp xuống với các bộ phận hỗ trợ. Tôi đã bao gồm một tệp zip với các tệp dự án Prusaslicer nếu bạn muốn xem nơi tôi thêm chặn hỗ trợ, v.v. Hầu hết các bộ phận đều khá dễ hiểu. ### THÀNH PHẦN #### In được 1x Trái, Phải, Trên, Mặt trước, Núm nhỏ, Cần gạt, Cò súng, DMS, TMS, CMS, Trim, Pickle, Pinkie, NWS, nắp công tắc cảm ứng 4x đế nút điều khiển, nắp nút điều khiển, thân nút điều khiển 1-3x nút nhấn nút điều khiển (tùy chọn, bạn có thể thêm nút nhấn vào các nút CMS, TMS và Trim nếu muốn) #### Phần cứng 4x bu lông M3 dài 5-10 mm (3 để cố định Mặt trên, 1 cho cần gạt) 2x bu lông M3 dài 20-22 mm 10x ốc/bu lông M2 dài 6-10 mm cho các nút điều khiển và cần gạt Có thể thay thế bằng 1x ốc M2 dài 26+ mm cho nút cần gạt 2x lò xo cò súng (của tôi dài 12mm, đường kính ngoài 5mm, đường kính trong 4mm từ bút bi) 1x lò xo cần gạt (tùy chọn, đường kính trong >5mm, có thể nén xuống ~2mm) 22-25x công tắc cảm ứng 4.3x6x6 mm ### LẮP RÁP Phần khó nhằn nhất của thiết kế này là cò súng. Tôi đã bao gồm một hình ảnh về cơ chế. Về cơ bản, đặt nắp công tắc cảm ứng lên công tắc cảm ứng, sau đó đặt lò xo lên trên. Nếu mọi thứ ổn, bạn sẽ nghe thấy tiếng lách cách giai đoạn đầu ở nửa đường và nó sẽ nhả ra khi bạn thả tay. Nếu nó không nhả ra, hãy đảm bảo cò súng di chuyển khá tự do trong suốt quá trình. Bạn có thể muốn thêm lò xo thứ hai (mà tôi đã để chỗ cho nó phía trên lò xo đầu tiên) để đảm bảo cò súng luôn trở về trạng thái không được nhấn. Tôi nghĩ mọi thứ khác khá dễ hiểu. Nhiều công tắc cảm ứng cho các nút khác nhau cần phải cắt bỏ hai chân, và có thể bạn sẽ cần cắt bớt một chút vật liệu ở lỗ nút NWS ở nửa bên phải để có đủ không gian cho nút. (Và khi nói về điều đó, các nút NWS, Pickle và Pinkie đều có độ dài hơi khác nhau... Tôi có thể sửa điều đó trong tương lai nhưng hiện tại nó hơi tốn công tính toán. Pinkie là ngắn nhất và phần rộng của Pickle mỏng hơn hai nút còn lại) Ồ, và núm nhỏ phía dưới giữ công tắc cảm ứng cho nút pinkie. Ốc phía dưới đi thẳng qua nó và vào vỏ bên phải.
