Giá đỡ máy đa năng Makita cho Wall Control

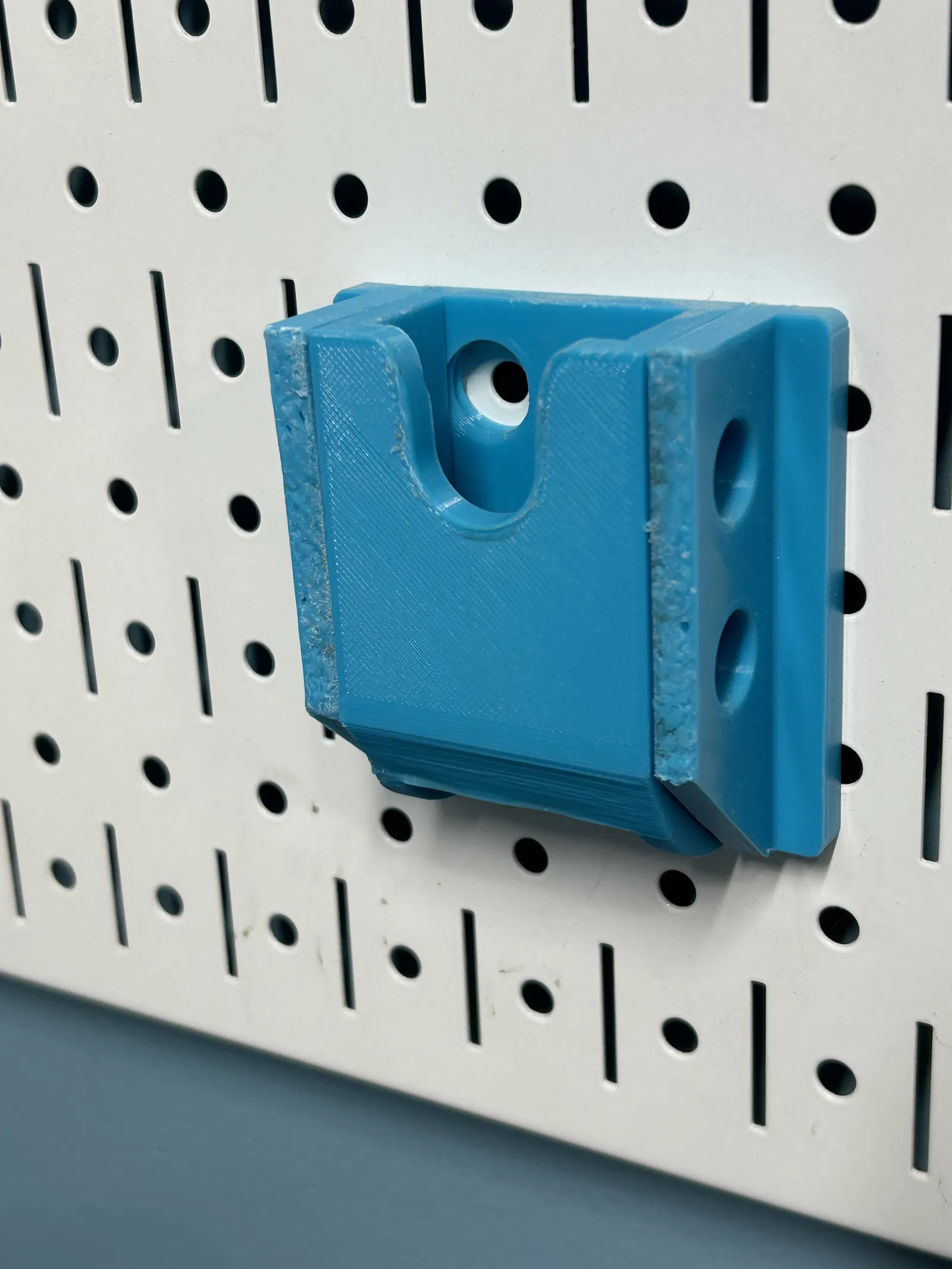

Giá đỡ cho máy Makita XMT035 trên bề mặt Wall Control. Thiết kế này dùng hệ thống Wall Control có thể in 3D, cho phép gắn máy đa năng rung một cách chắc chắn. Yêu cầu infill ít nhất 40% để đảm bảo độ cứng cáp, sử dụng chốt 4x10x8mm và miếng đệm khóa 3x2 để cố định.
Mô tả
Cái này dùng Hệ thống điều khiển treo tường DDD có thể in 3D (github) để gắn dụng cụ.

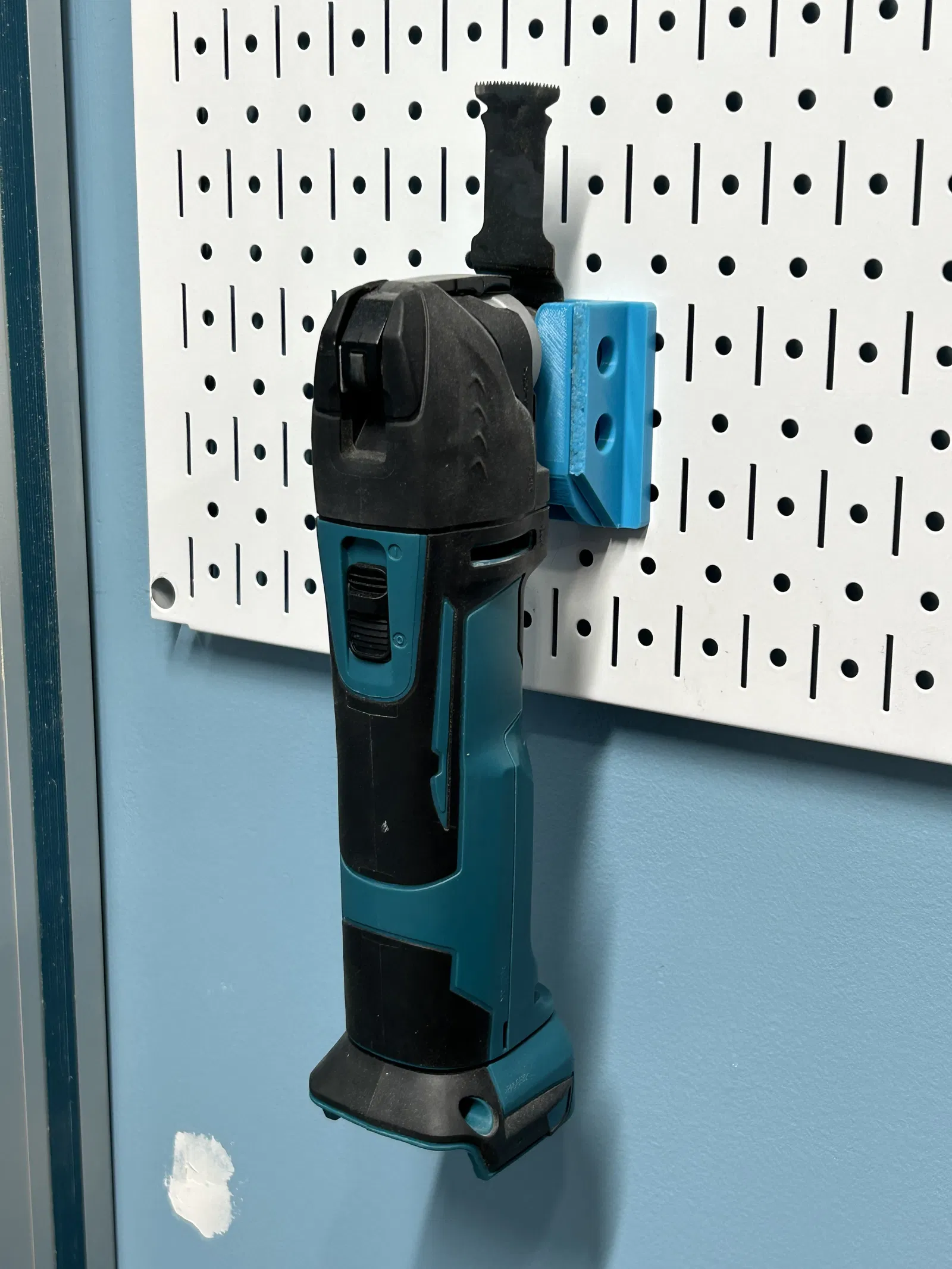

Tui thiết kế cái này bằng Makita XMT03Z, nhưng có thể dùng cho mấy cái máy đa năng rung tương tự khác. Kích thước gắn là rộng 18.2mm và dày 6mm để đỡ trục trên phần vỏ quay.
Dùng tỉ lệ infill cao để giữ cho cái này cứng cáp, ít nhất 40%.
Đối với mấy miếng bên hông, tui dùng cái ngàm 1x3 đi kèm. Dùng mấy cái chốt 4x10x8mm này để gắn vào giá đỡ.
Tui đề xuất dùng mấy cái miếng đệm khóa hướng ra bề mặt tường, tui xài loại 3x2. Cái này có thể dùng để khóa giá đỡ bằng cái chốt ren.
