BIFRÖST - Vỏ hộp LED matrix

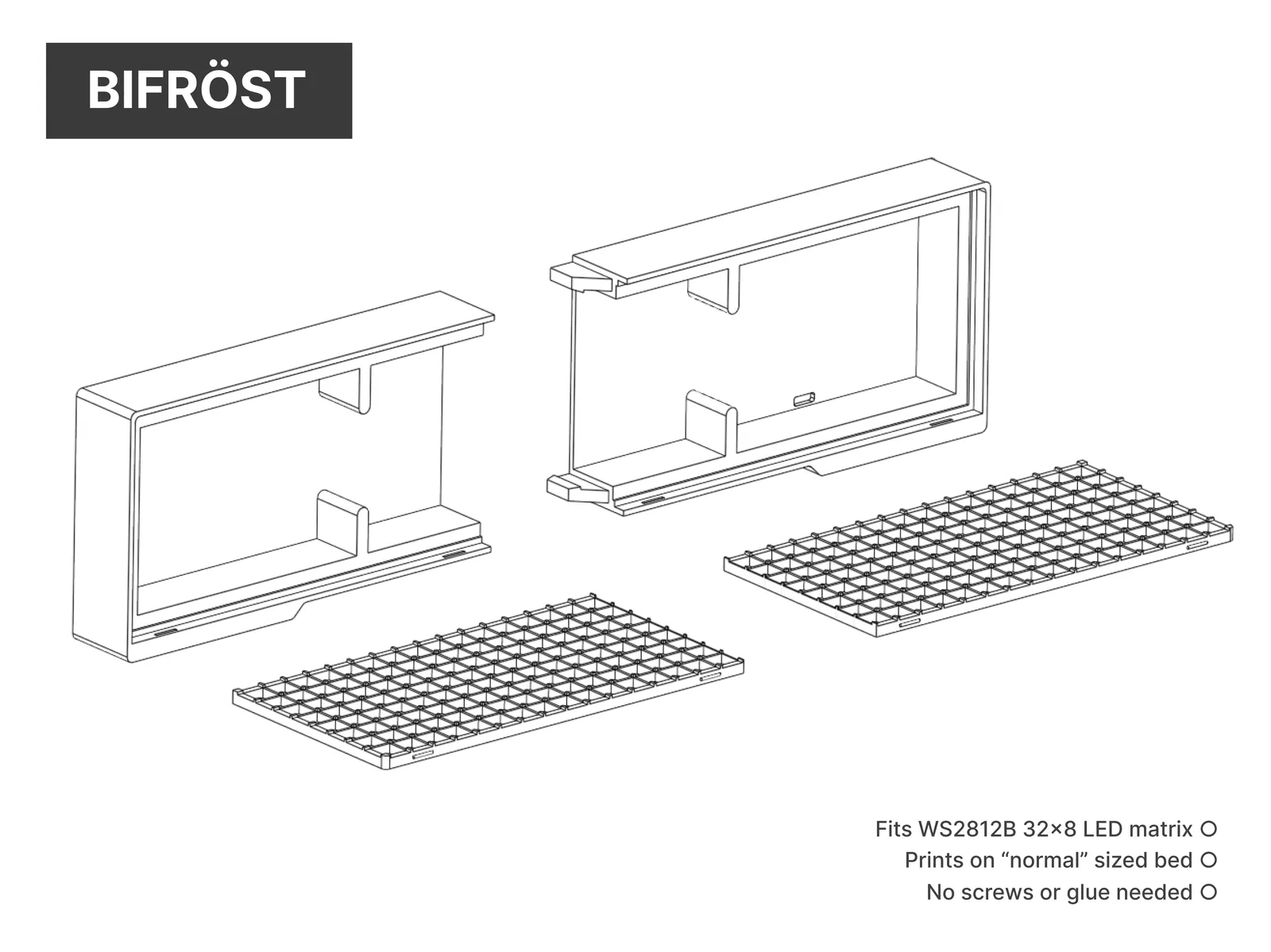

Nếu bạn đang tìm một bộ vỏ và tấm khuếch tán dễ in cho bảng LED ma trận WS2812B 32x8 của mình, thì bạn đã đến đúng chỗ rồi đó. Bộ vỏ và tấm khuếch tán được thiết kế để có thể in trên các máy in có khổ in thông thường, và được chia thành các bộ phận riêng biệt cho tiện lợi. Tất cả các bộ phận đều có thể trượt hoặc bấm vào nhau, nên không cần thêm bất kỳ vật liệu nào khác.

Phần in được thiết kế và tối ưu hóa cho chiều cao lớp là 0.16mm.

Vỏ (Case)

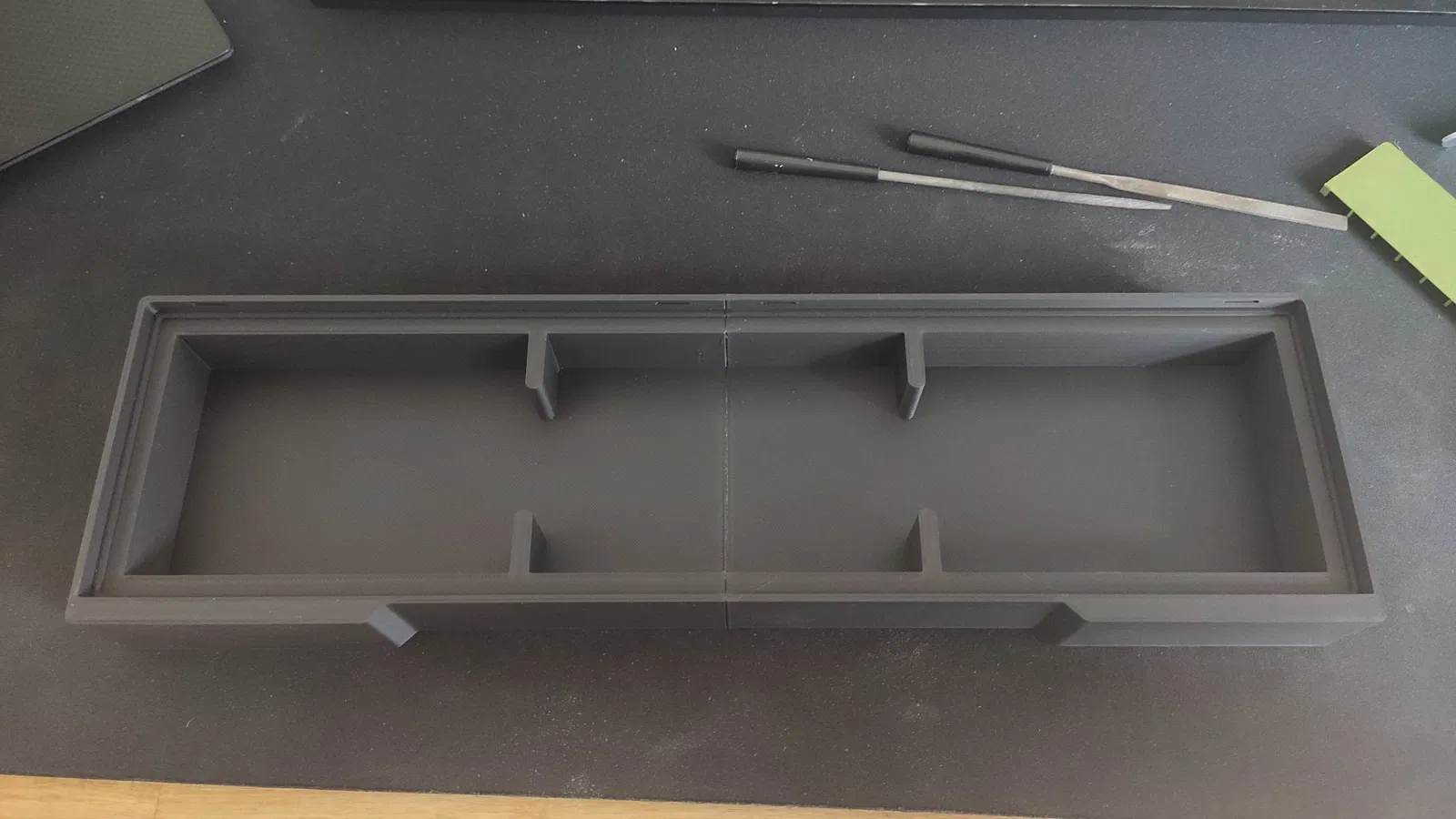

Hai bộ phận của vỏ trượt vào nhau để tạo thành một cấu trúc vững chắc, nhưng hãy nhớ chà nhám và kiểm tra độ vừa khít cẩn thận, vì dung sai rất sít. Tránh ép các bộ phận vào nhau, vì chúng rất khó để tháo ra sau khi đã lắp ráp.

Tấm khuếch tán (Diffuser)

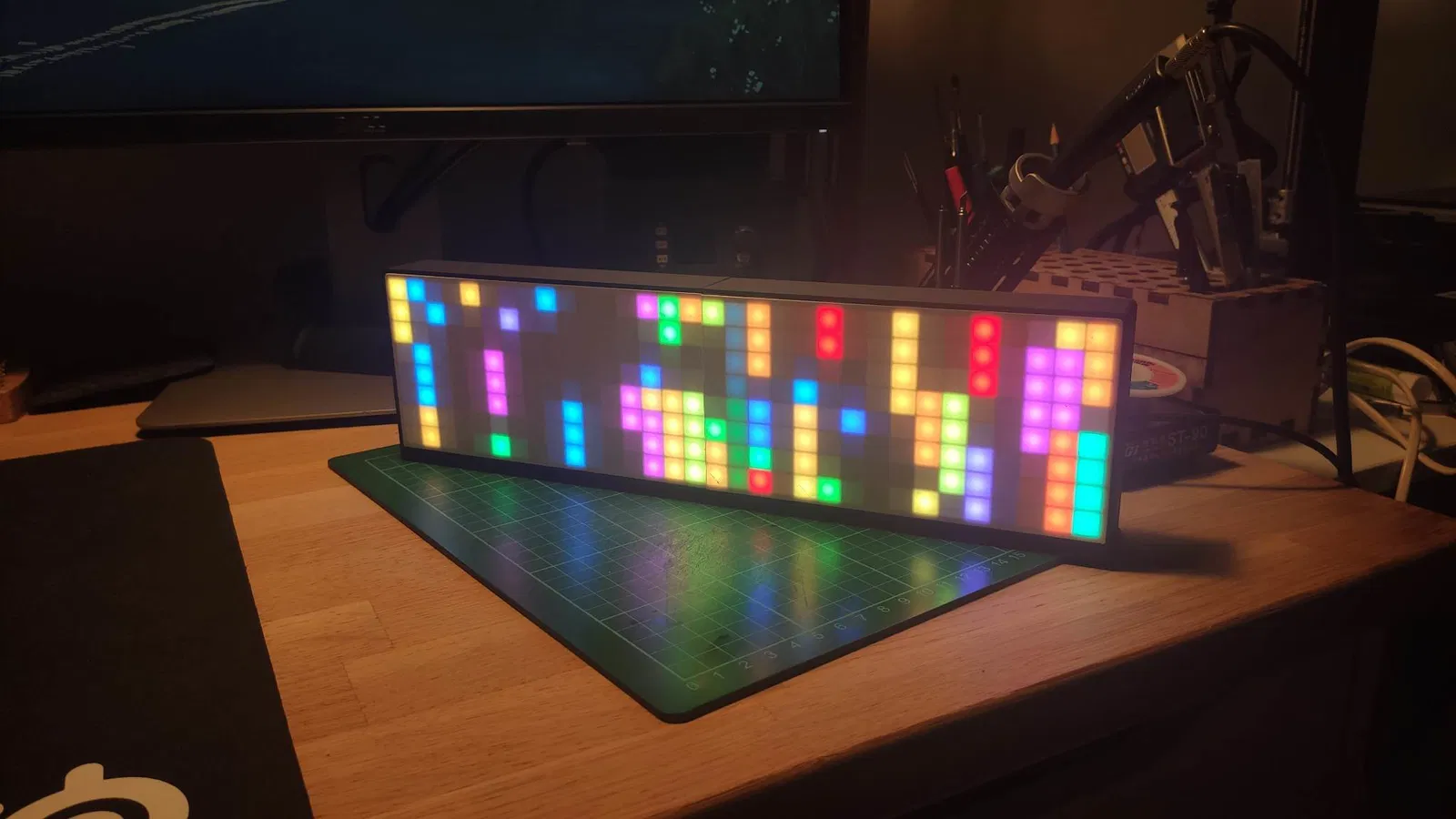

Tấm khuếch tán được thiết kế để bấm vào mặt trước của vỏ, nhưng cũng có thể cần chà nhám tùy thuộc vào dung sai của máy in bạn. Để đạt được kết quả tốt nhất, bạn nên in tấm khuếch tán với chiều cao lớp là 0.16. Điều này sẽ tạo ra hai lớp cho mặt trước bán mờ của tấm khuếch tán, và đảm bảo lớp đầu tiên có chất lượng cao.

Điều quan trọng là phải in tấm khuếch tán bằng sợi nhựa có màu sắc cho phép ánh sáng đi qua, chẳng hạn như màu trắng.

Điện tử (Electronics)

Đối với phiên bản của tôi, tôi đã sử dụng các bộ phận sau từ aliexpress:

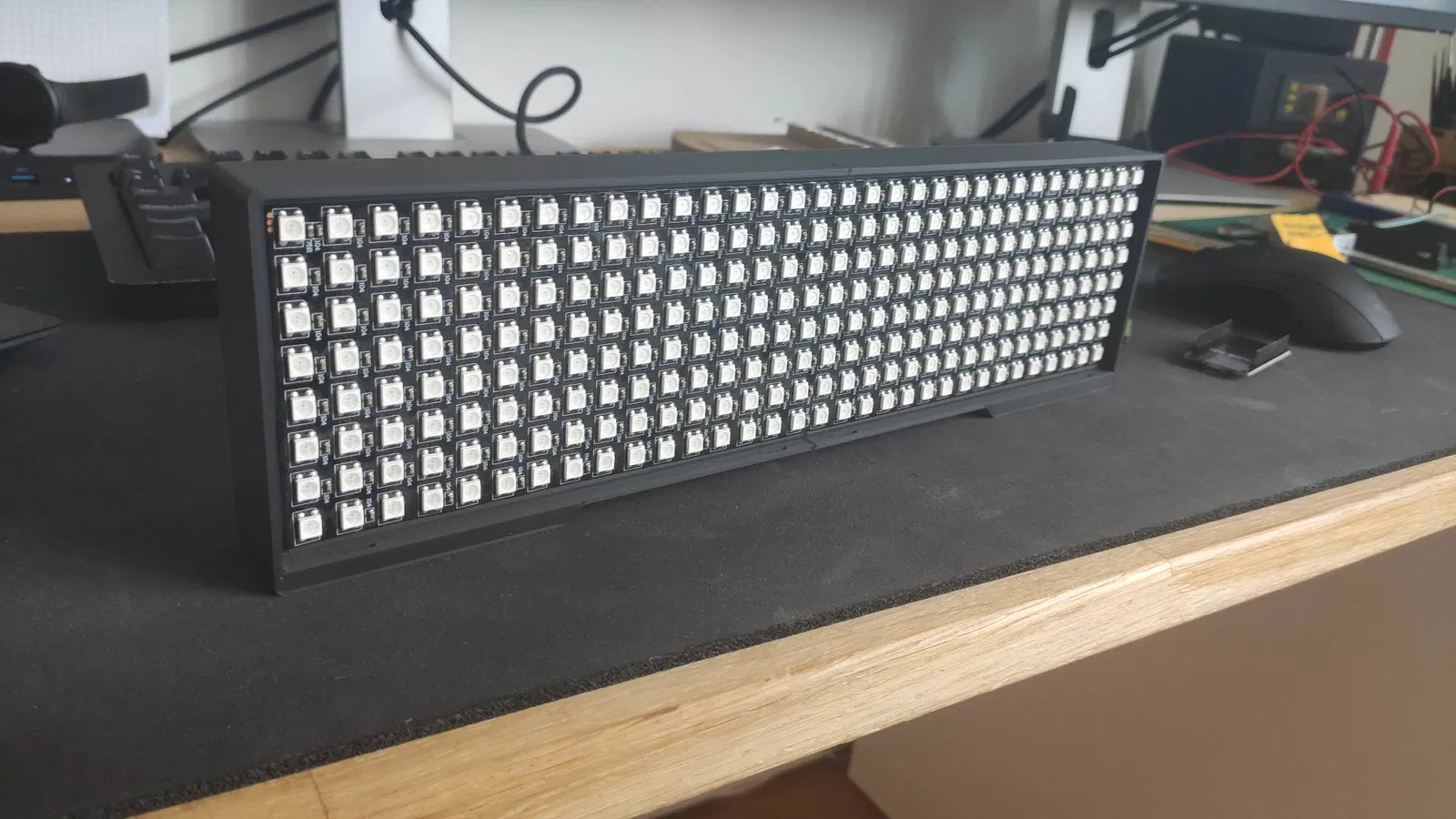

• Bảng ma trận WS2812B 32x8
• ESP32
• Bo mạch chuyển đổi USB-C

Và nạp firmware WLED cho ESP32, bạn có thể tìm thấy tại đây:

• https://kno.wled.ge
• https://github.com/Aircoookie/WLED

Cách đi dây:

Nối cực âm (ground) và cực dương 5V vào bo mạch chuyển đổi USB-C với các miếng đệm hàn bên phải của bảng ma trận. Nối cực âm và cực dương 5V cho ESP từ các miếng đệm hàn bên trái của bảng ma trận.

Nối chân dữ liệu (data pin) từ bảng ma trận với chân D14 của ESP (hoặc bất kỳ chân dữ liệu nào khác bạn muốn). Nhớ cấu hình chân trong WLED.
