Vỏ Motor Lego Medium

Tác giả Platonicsolid_212357

Lượt tải
16
Lượt thích
2
Lượt coi
172

File 7 7,3 MB

  • Lego_Motor_Case_v13_1766137409.3mf3MF · 309,4 KB
  • Lego_Motor_Case_v20_1766137410.3mf3MF · 320,4 KB
  • Lego_Spindle_V13_0.2Q_MMUs_14m_1766137411.gcodeGCODE · 623,3 KB
  • Lego_Motor_Case_V13_0.2Q_MMUs_1h40m_1766137412.gcodeGCODE · 3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cái motor trong cái Hải Đăng Tự Động của tui bị hư rồi, nên tui phải thay.

Motor WeDo Medium (Lego #45303-1) giờ không sản xuất nữa, mà tìm cái nào tương đương thì cũng hết hàng.

Thế là, theo lời con gái tui hồi còn nhỏ: "Tui tự làm cho tui!".

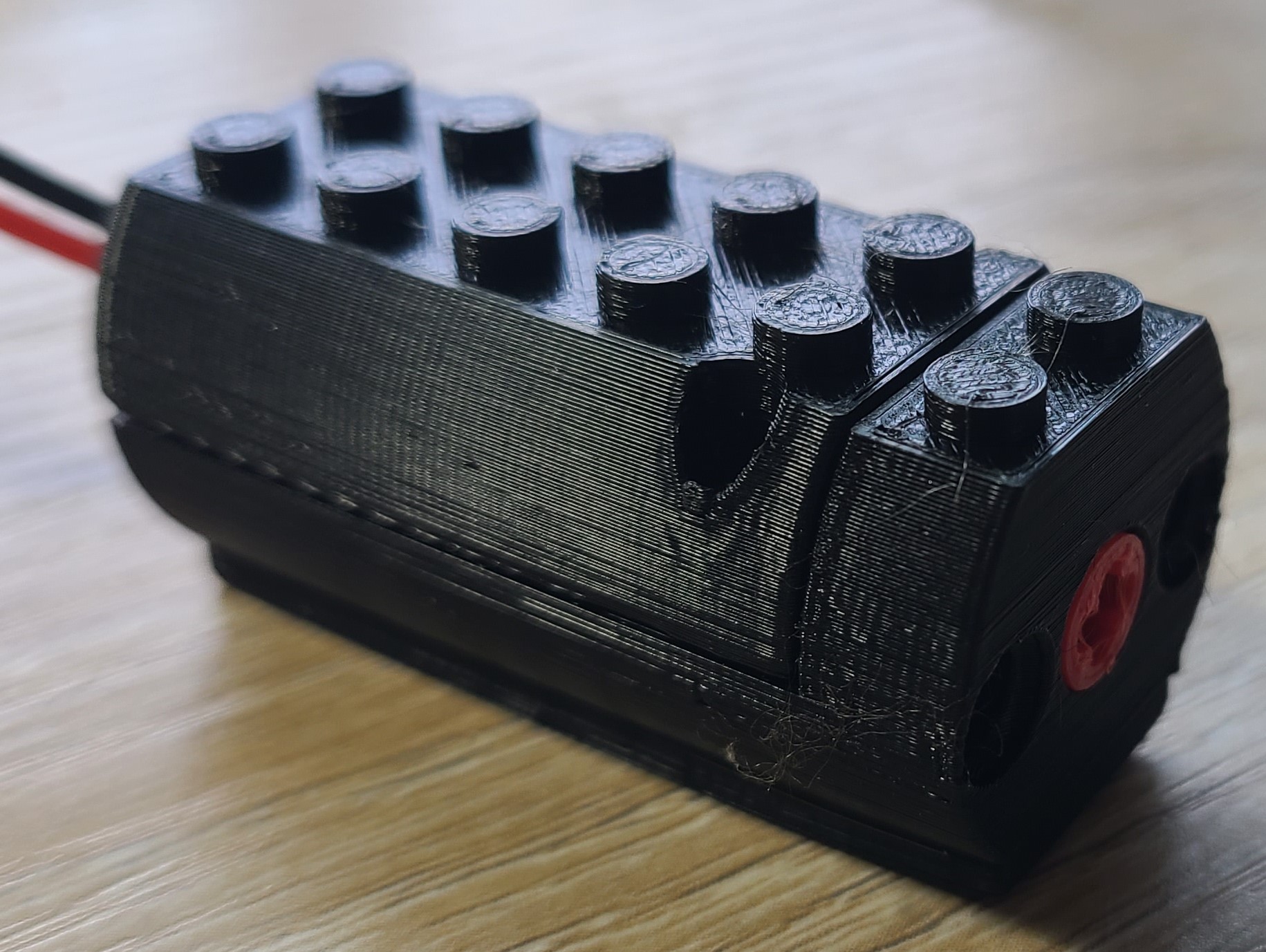

Cái vỏ này có kích thước tương đương với motor 45303 và có thể dùng được với đế, nắp và chốt phía trước. Nó không có cái khe chốt phía trước dưới của cái zin nha.

Cái vỏ này cần có support để in cho đẹp và thẳng đứng, dù có thể in úp xuống trên mấy cái stud cũng được.

Tui in cái trục với 100% infill để đảm bảo nó chịu được lực cơ học.
Mặt trục gắn vô motor tui làm hơi khít tí để nó không bị lỏng ra khi chạy.

Tui xài cái motor 6V nhỏ này nè, có giảm tốc xuống còn 300RPM, y chang cái motor zin.

In bằng PLA và tới giờ vẫn ổn.

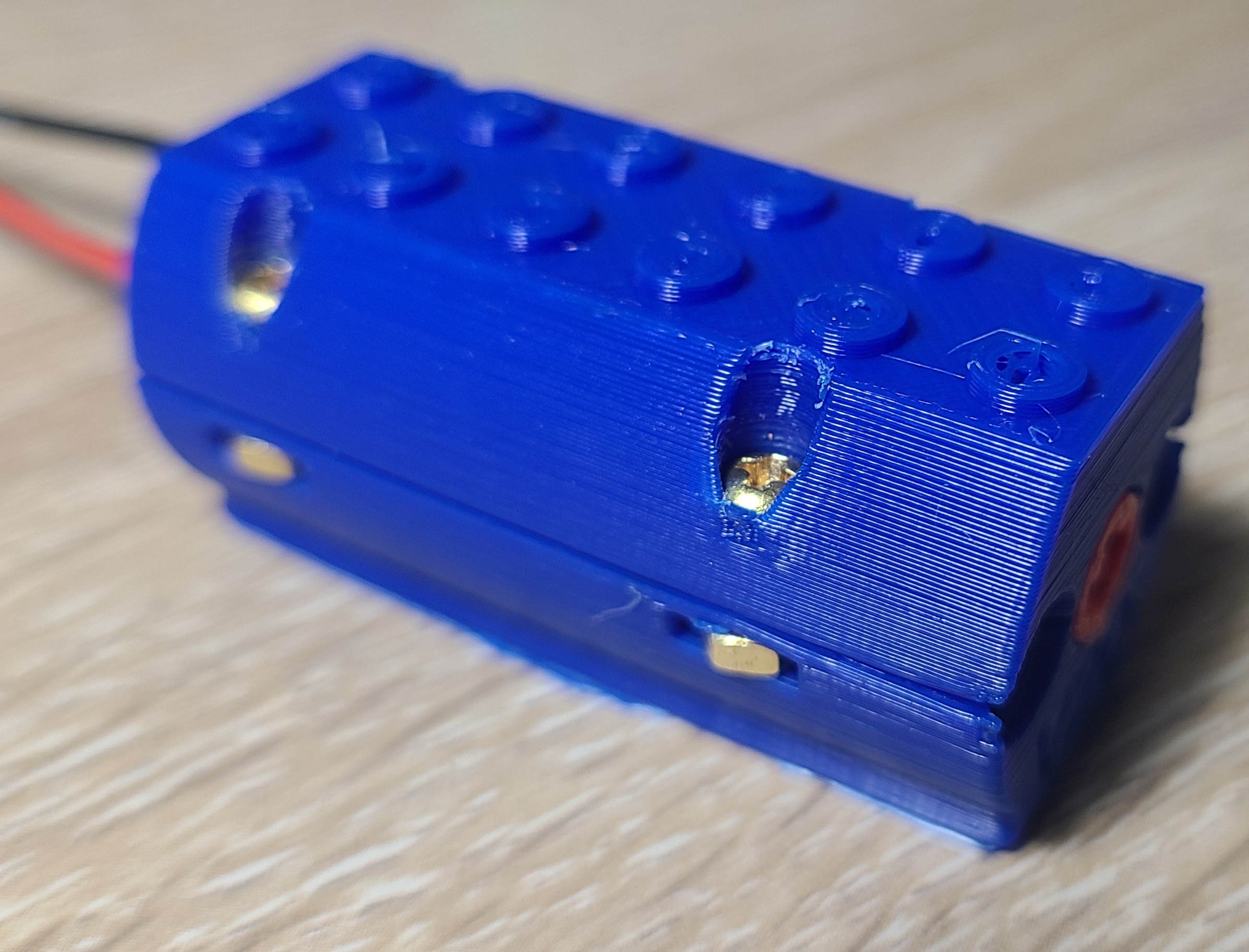

CẬP NHẬT: Phiên bản mới (V20) có lỗ khoét phía sau cho dây điện và ốc vít phía sau để giữ cái vỏ đóng lại. Tui thấy có lúc cái vỏ nó bị tách ra phía sau do lực xoắn của motor. Tui vẫn giữ phiên bản cũ (V13) ở đây luôn.

Lưu ý: Dù cái motor này không chính thức ghi là N20, nhưng nhìn bằng mắt thì tui khá chắc là nó đó hả? Có ai xác nhận hay bác bỏ giùm tui được không?
