Velcro in 3D tùy chỉnh được

Tổng quan

Tôi thật sự ấn tượng với tính năng của loại velcro in 3D hoàn toàn được giới thiệu trong cuộc thi velcro gần đây trên Printables: https://www.printables.com/contest/397-hook-loop-prints

Bài dự thi đoạt giải của MM Printing đặc biệt tạo cảm giác chắc chắn khi bấm vào và dễ dàng tách ra: /3d-model/bang-dinh-velcro-in-duoc-tuy-chinh-cho-may-in-3d

Vì vậy, tôi đã phát triển dựa trên công trình của eried và MM Printing bằng cách chuyển đổi hình học này để có thể tùy chỉnh hoàn toàn trong OpenScad.

Quá trình thử nghiệm và hành trình của tôi được trình bày chi tiết trong video sau:

Cài đặt in

Tôi đã giữ nguyên các thông số của MM Printing và khuyên bạn cũng nên làm như vậy. Điều này có nghĩa là:

• Chiều cao lớp 0.28 / 0.3 mm
• Sợi PETG

Một chút dây tóc (stringing) thực sự có lợi cho việc khớp hai nửa với nhau.

Xin hãy đảm bảo rằng độ bền liên lớp của bạn đủ tốt, nếu không các trụ nhỏ có thể bị gãy quá dễ dàng. Bạn có thể tìm thấy quy trình kiểm tra điều này tại đây:

Tùy chỉnh

Đầu tiên, hãy tải OpenScad từ đây: https://openscad.org/downloads.html

sau đó mở tệp velcro.scad.

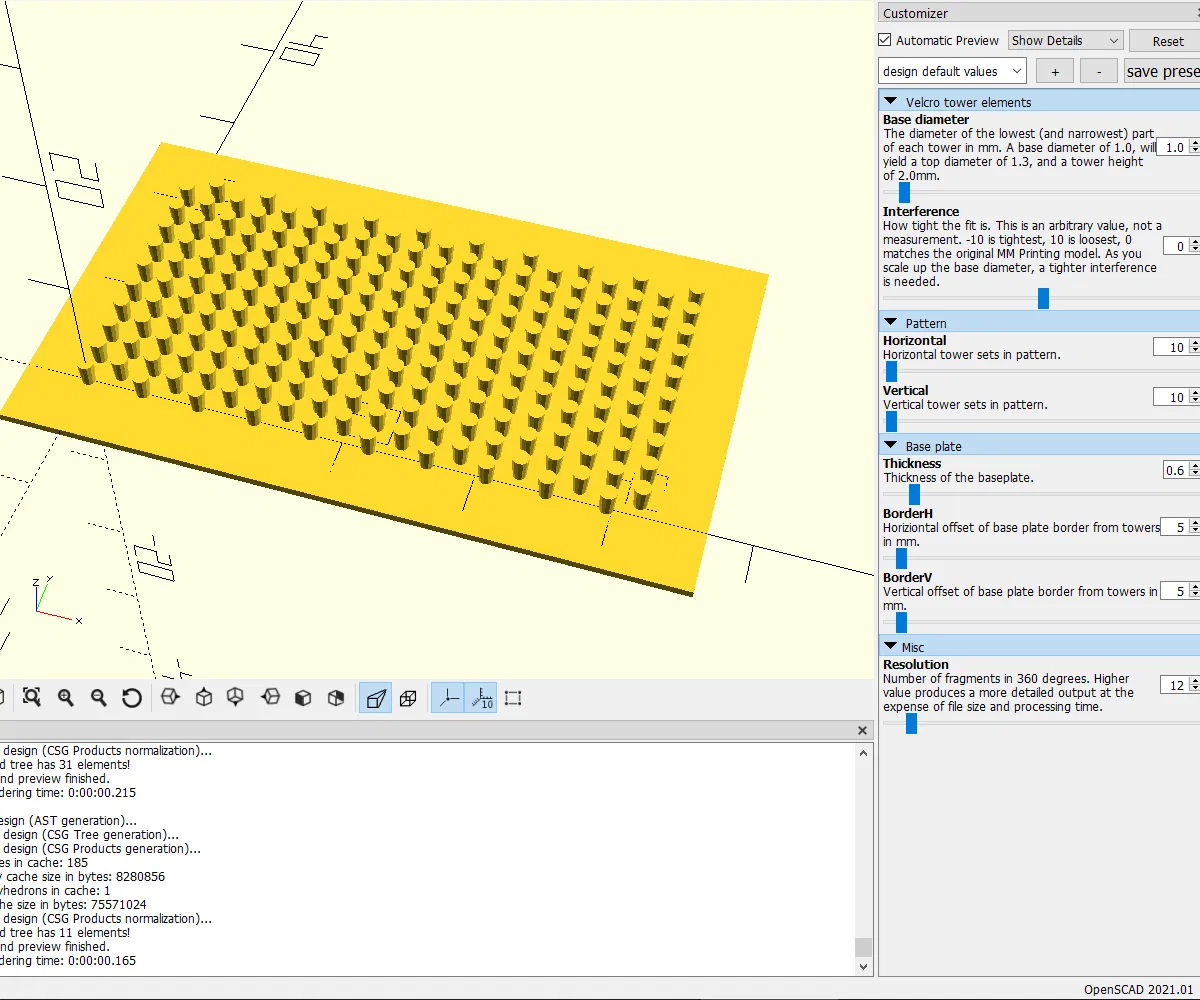

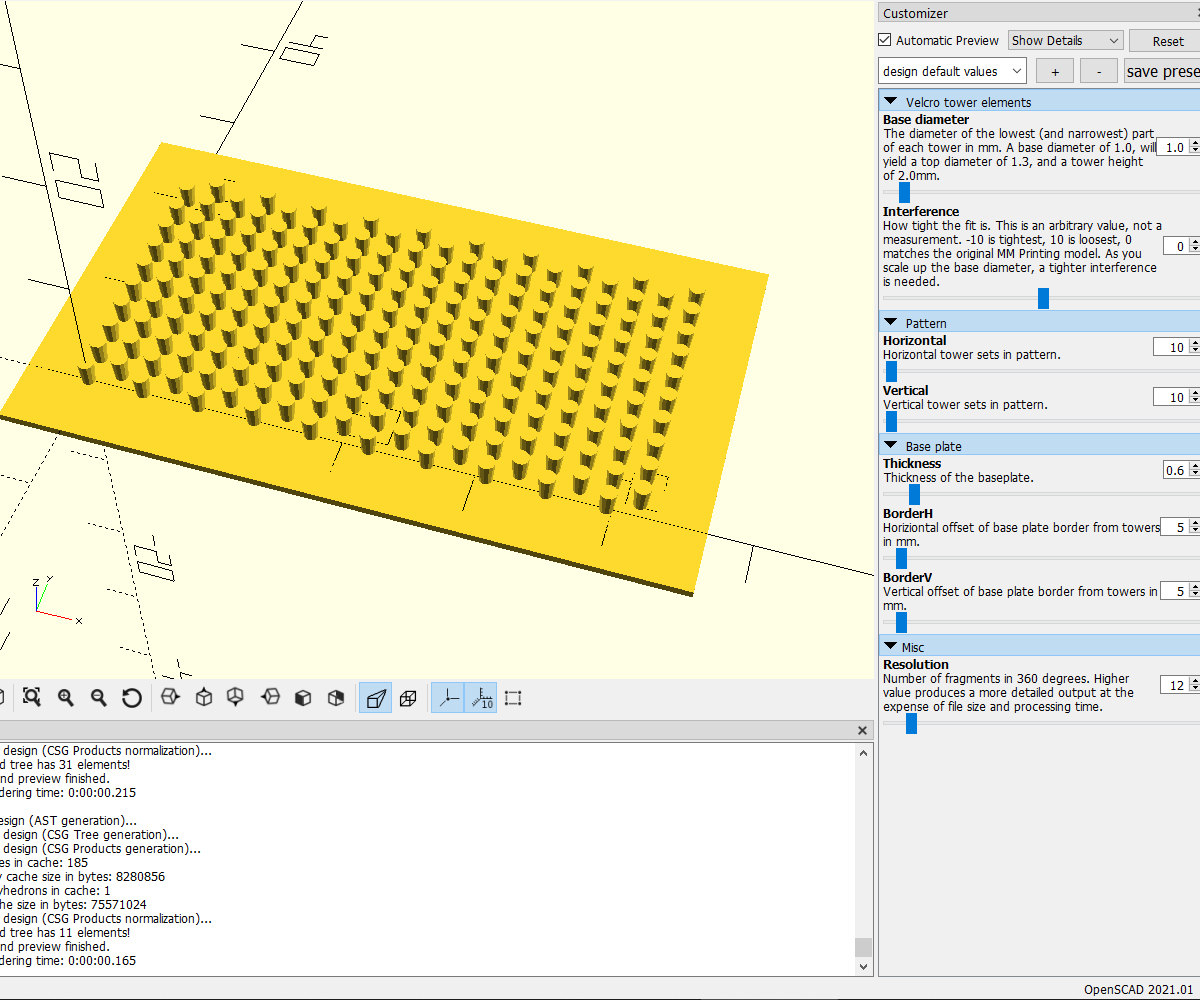

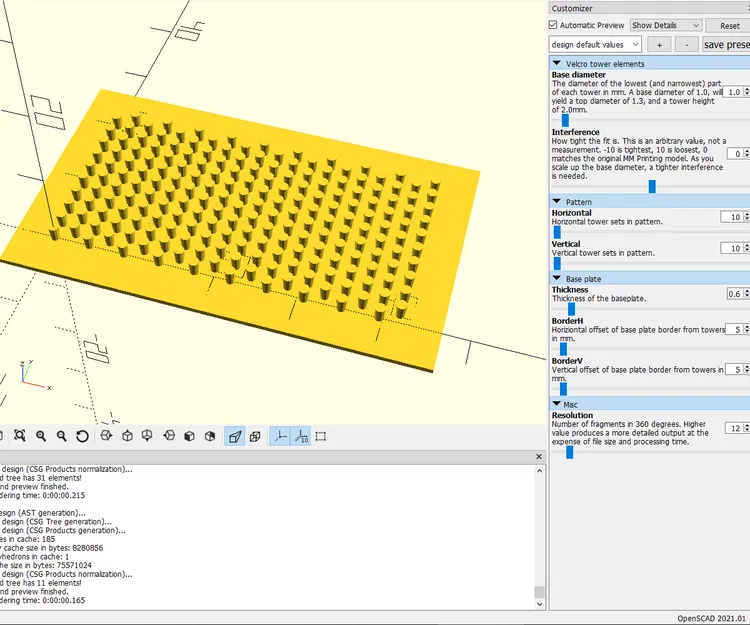

Hướng dẫn được cung cấp trong video ở trên cũng như cho từng tham số ở phía bên phải của giao diện OpenScad. Một số ghi chú và lời nhắc bổ sung:

• Mẫu hoạt động tốt nhất ở quy mô nhỏ, chẳng hạn như đường kính đế mặc định 1mm.
• Tham số giao thoa (interference) có thể được sử dụng để điều chỉnh độ khít của các bộ phận. Bạn sẽ cần giảm giá trị này khi tăng đường kính đế.
• Mẫu đế có chiều rộng gấp đôi chiều cao. Do đó, nếu bạn muốn hình dạng cuối cùng là hình vuông, giá trị mẫu dọc phải gấp đôi giá trị ngang.
• Độ dày của tấm đế có thể thay đổi tùy thuộc vào ứng dụng của bạn. Nếu in một bề mặt lớn để gắn các vật dụng khác, độ dày có thể lớn hơn. Bất kỳ bộ phận nào bạn muốn giữ linh hoạt để dễ dàng bóc ra nên giữ mỏng.
• Thời gian kết xuất và kích thước tệp sẽ tăng lên đáng kể nếu bạn tăng tham số độ phân giải. Giá trị mặc định là 12 đã đủ chính xác ở tỷ lệ mặc định của đường kính đế 1mm.
• Bạn có thể lưu các thiết lập sẵn (presets) ở góc trên cùng bên phải của cửa sổ Customiser bằng cách nhấp vào .+. , thực hiện thay đổi, sau đó .Lưu thiết lập sẵn'.
• Bạn cần kết xuất (F6) trước khi xuất (F7).

Tệp OpenScad của tôi được xây dựng từ ví dụ của Amarjeet Singh Kapoor.

Bản sửa đổi

Cứ tự nhiên sửa đổi nhé! Tôi đã giữ nguyên giấy phép giống như eried và MM Printing. Xin hãy làm tương tự.
