Hệ Thống Tay Đỡ Module Tùy Chỉnh (OpenSCAD + STL)

Đây là một hệ thống tay đỡ dạng module với giấy phép cho phép, rất giống với các mẫu khác có sẵn ở đây và trên Thingiverse, nhưng được thiết kế để tùy chỉnh hoàn toàn bằng GUI của OpenSCAD.

Về chúng tôi

Tôi không hài lòng lắm với các giải pháp tay đỡ hiện có vì nhiều tay đỡ nhỏ phù hợp với trường hợp sử dụng của tôi được thiết kế để tương thích với GoPro và sử dụng ốc vít M5, loại ốc khó tìm ở nơi tôi sống. Vì vậy, tôi đã thiết kế một hệ thống có thể cấu hình để sử dụng hầu hết mọi loại ốc vít.

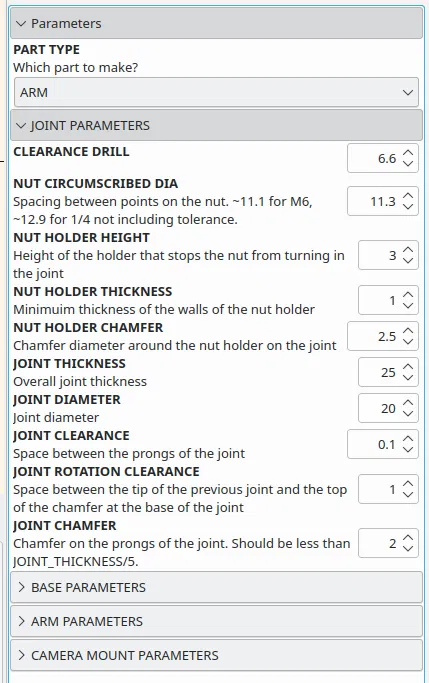

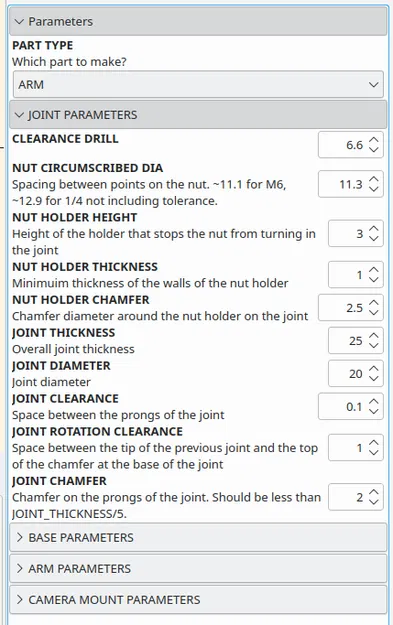

Hầu như mọi tham số thiết kế đều có thể thay đổi trong GUI, chỉ cần mở tệp scad trong OpenSCAD và bật tùy chỉnh (Cửa sổ > Tùy chỉnh). Để xuất mô hình, hãy hiển thị thiết kế bằng F6 và chọn Tệp > Xuất.

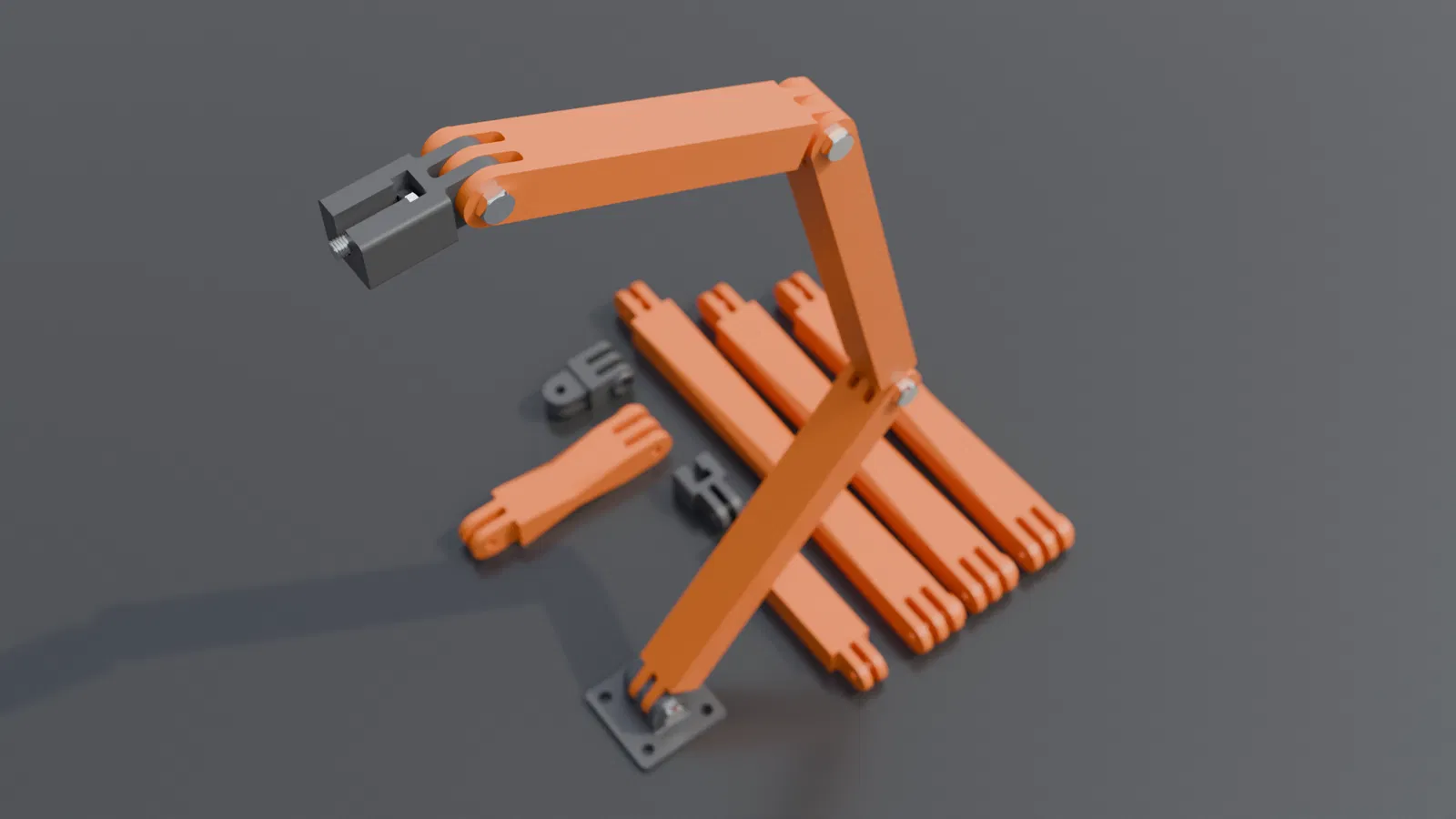

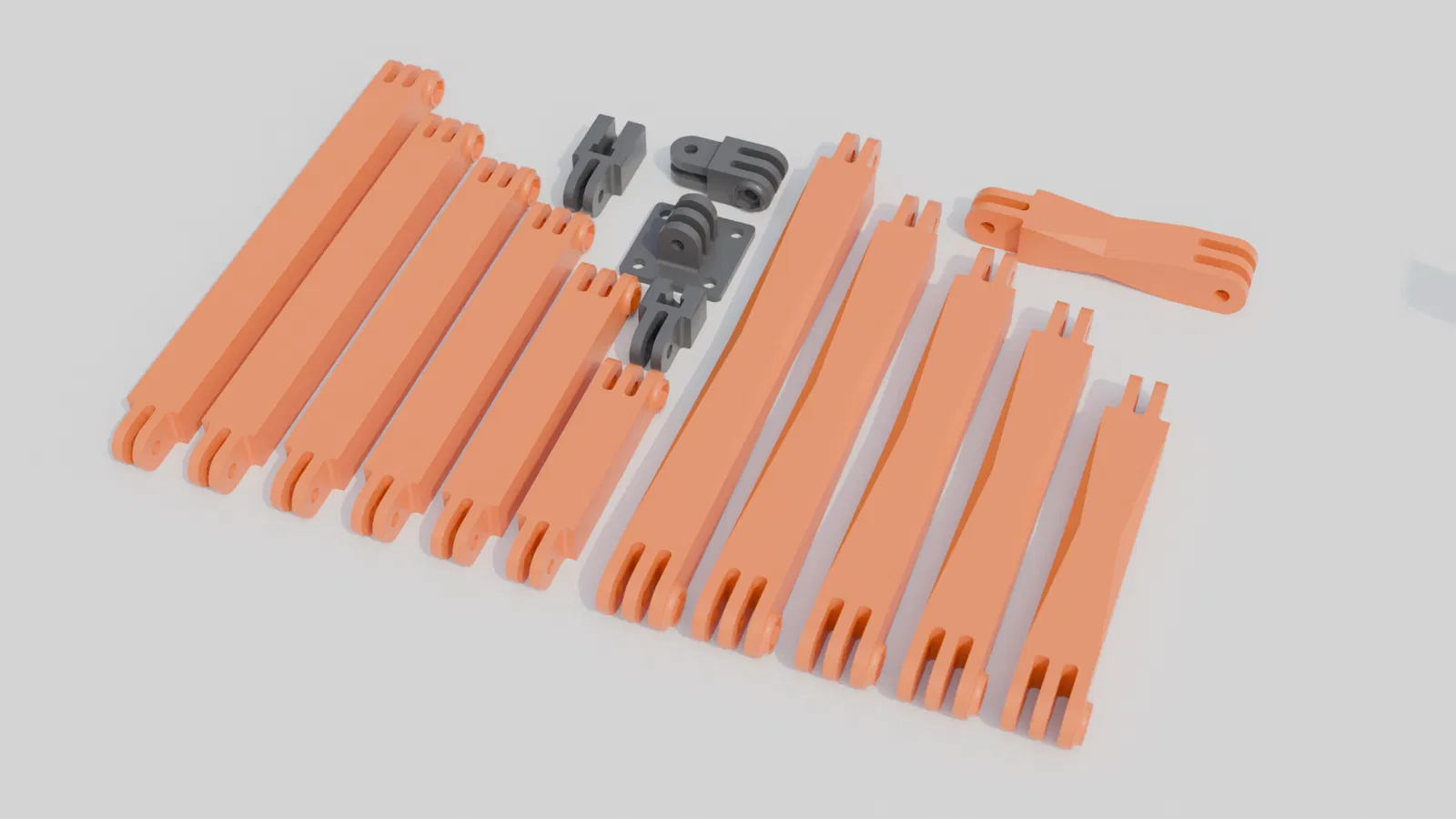

Tôi cũng đã bao gồm một kho lưu trữ chứa một loạt các bộ phận được cấu hình sẵn bằng lỗ tốt nhất để in 3D:

1. Tay đỡ dài 100, 150, 180, 200, 220 và 250mm với các biến thể M6 và US ¼-20
2. Đế có cả hai biến thể M6 metric và ¼-20
3. Bộ chuyển đổi 90 độ để thay đổi mặt phẳng quay
4. Giá đỡ camera ¼-20 tiêu chuẩn có thể chấp nhận bu lông ¼" và gắn vào đế camera tiêu chuẩn

Các bộ phận được cấu hình sẵn được thiết kế cho ốc vít dài 30mm / 1 ¼", ngoại trừ giá đỡ camera có các biến thể 1/2" và 1".

Kịch bản SCAD cũng có khả năng tạo ra các tay đỡ có khớp nối vuông góc với chính tay đỡ.

Lưu ý

Mặc định, phạm vi chuyển động của các tay đỡ sẽ bị giới hạn khoảng 90 độ, có thể mở rộng phạm vi chuyển động này thêm bằng cách kéo dài các chấu của khớp nối, nhưng điều này có thể làm yếu khớp nối một chút. Một số thiết kế sử dụng các rãnh xiên trong khớp nối để cho phép chuyển động vượt quá 90 độ một chút, và tôi có thể triển khai tính năng này trong tương lai.
