Bộ sưu tập tùy chỉnh FormD T1

Đây là bộ sưu tập các bộ phận tùy chỉnh cho vỏ case ITX FormD T1, bao gồm tay cầm, chân đế và miếng đệm cho mặt sau.

Để lắp ráp bạn cần:

• mỗi Tay cầm 3x ốc M3x8mm, 3x đai ốc lục giác M3
• mỗi Chân đế 2x ốc M3x8mm, 2x đai ốc lục giác M3
• Miếng đệm GPU 2x ốc M3x4mm
• Miếng đệm bảng M/B 2x ốc M3x6mm, 2x đai ốc lục giác M3

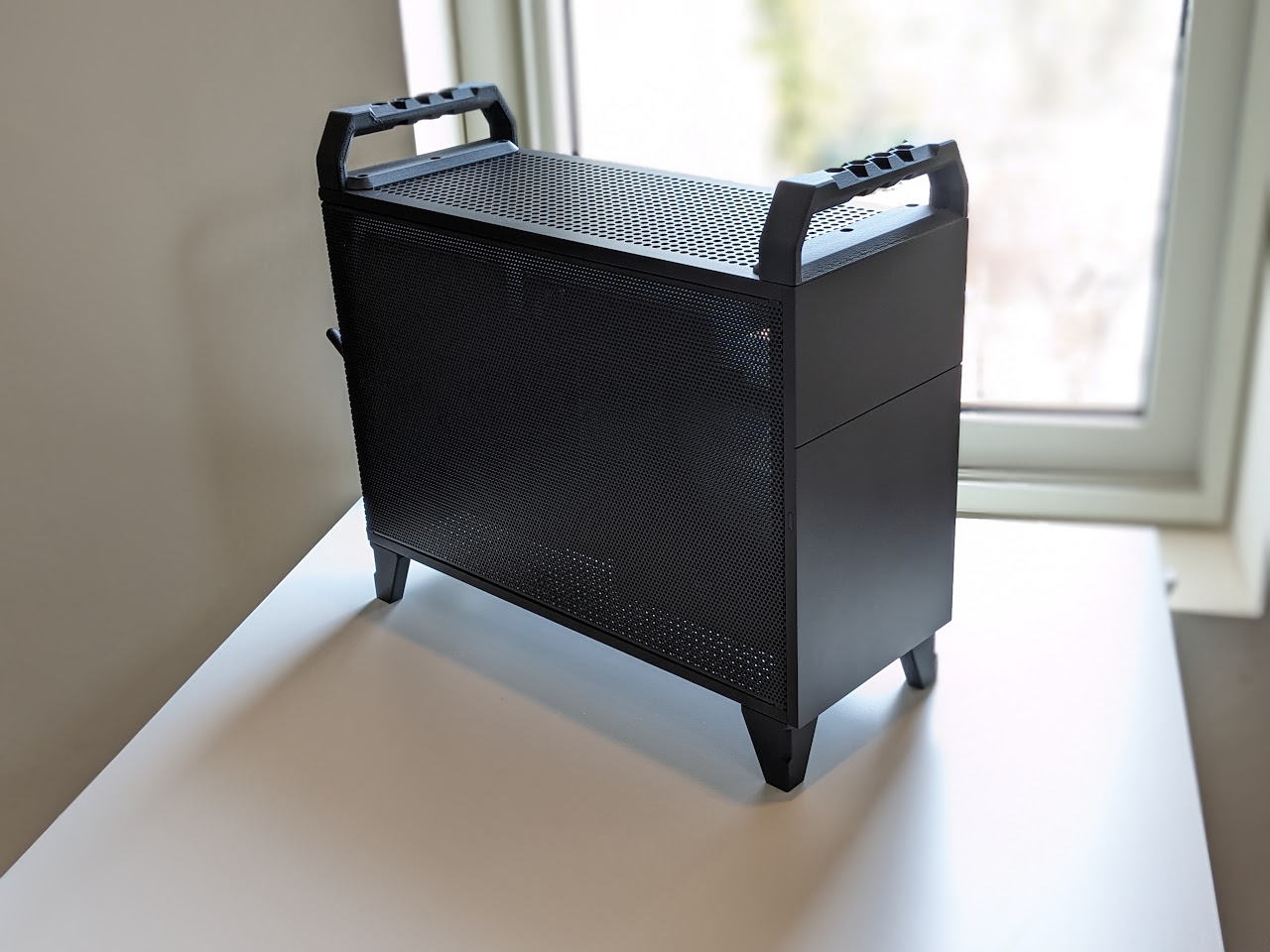

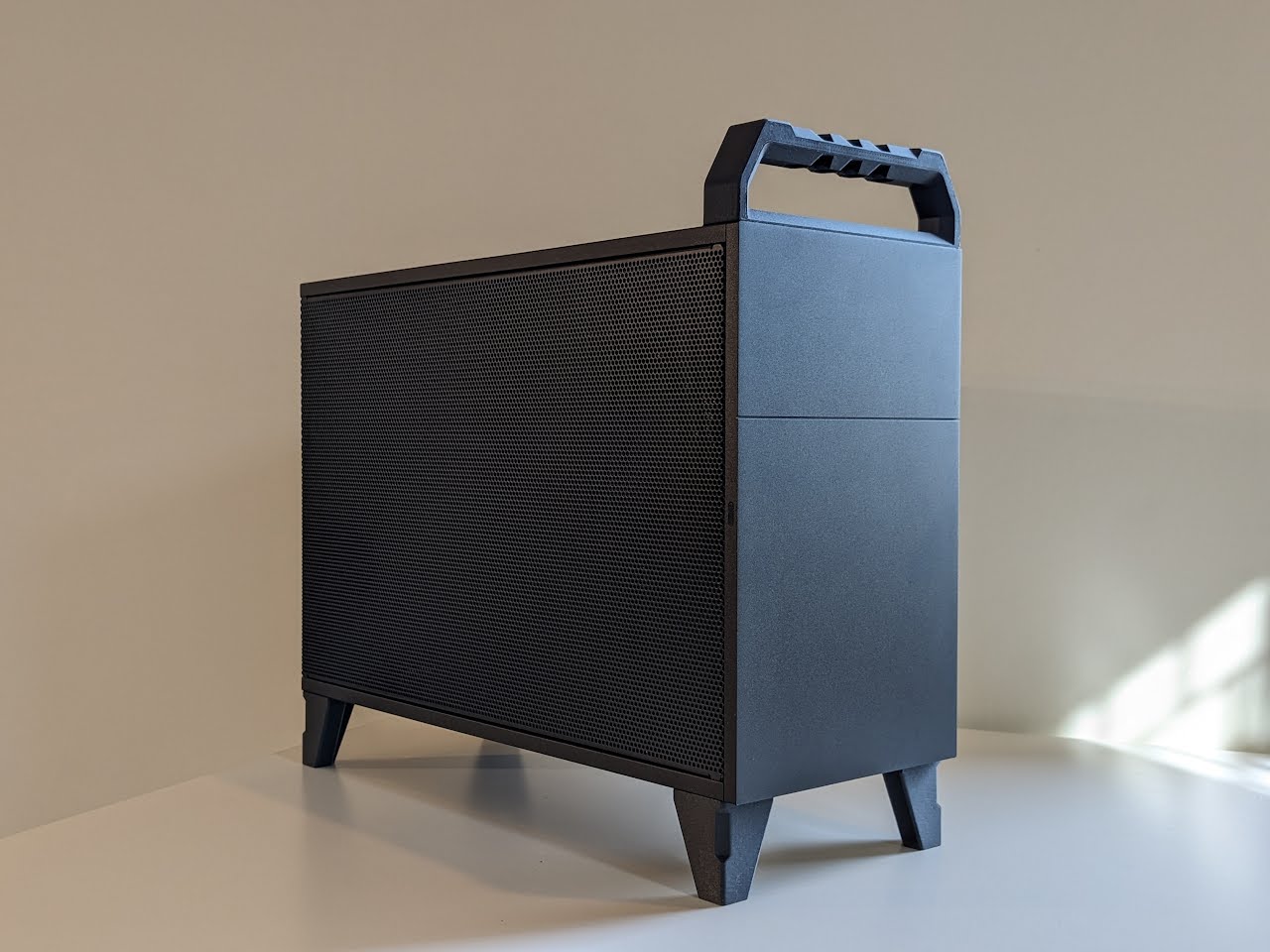

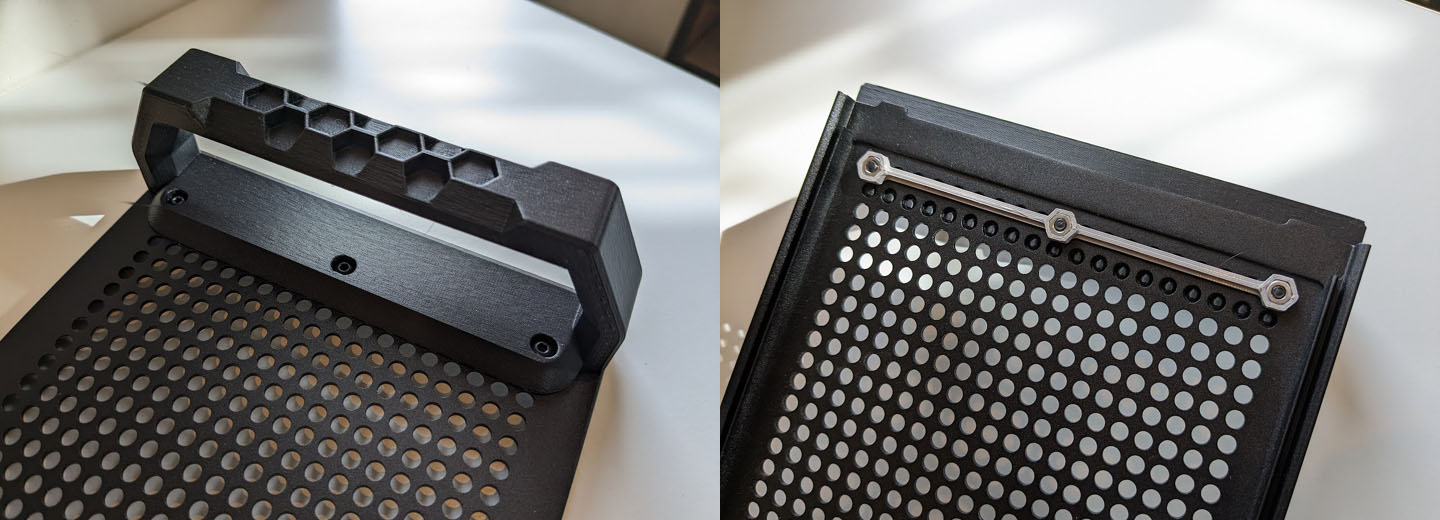

Lắp ráp Tay cầm: Gắn tay cầm vào bảng trên bằng ốc và đai ốc M3. Mặc dù có thể dùng trực tiếp đai ốc trên bảng, tôi khuyên bạn nên dùng 'giá đỡ đai ốc' để tránh làm trầy xước bảng. Tay cầm có phiên bản cho mặt trước và mặt sau, nên cẩn thận đừng nhầm lẫn!

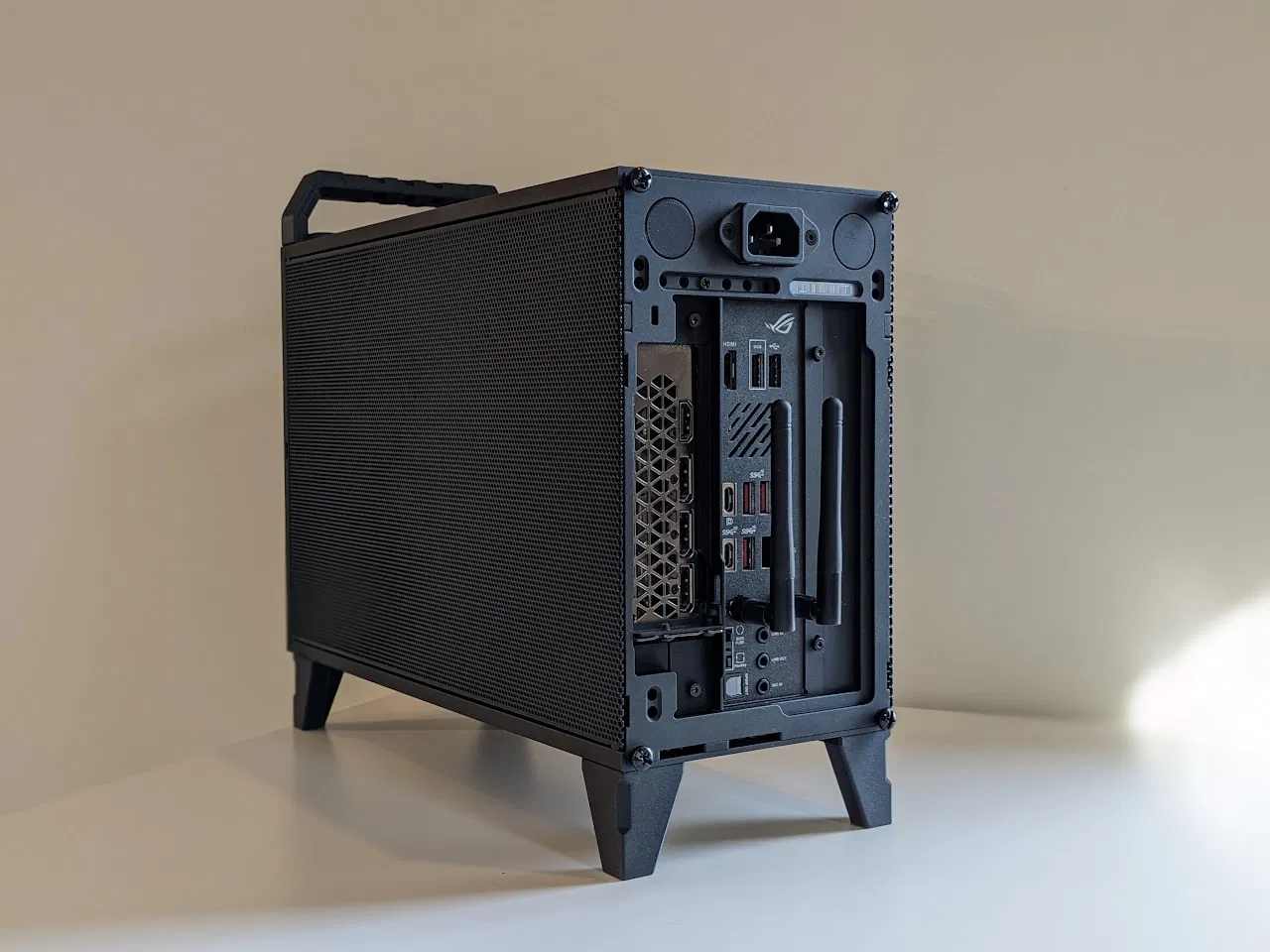

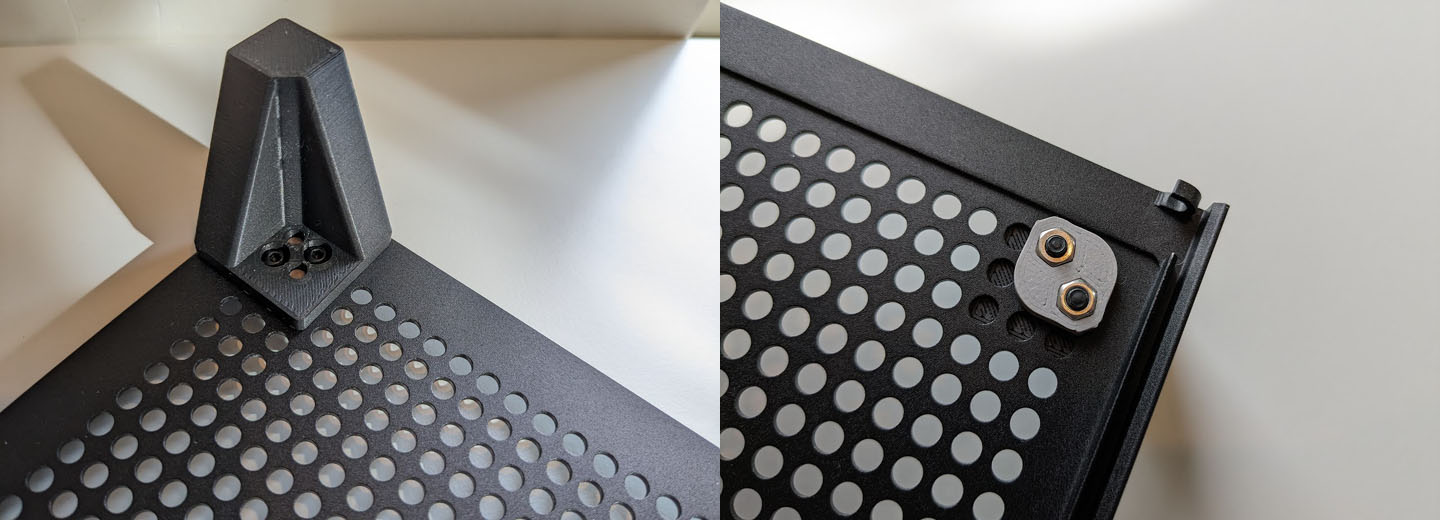

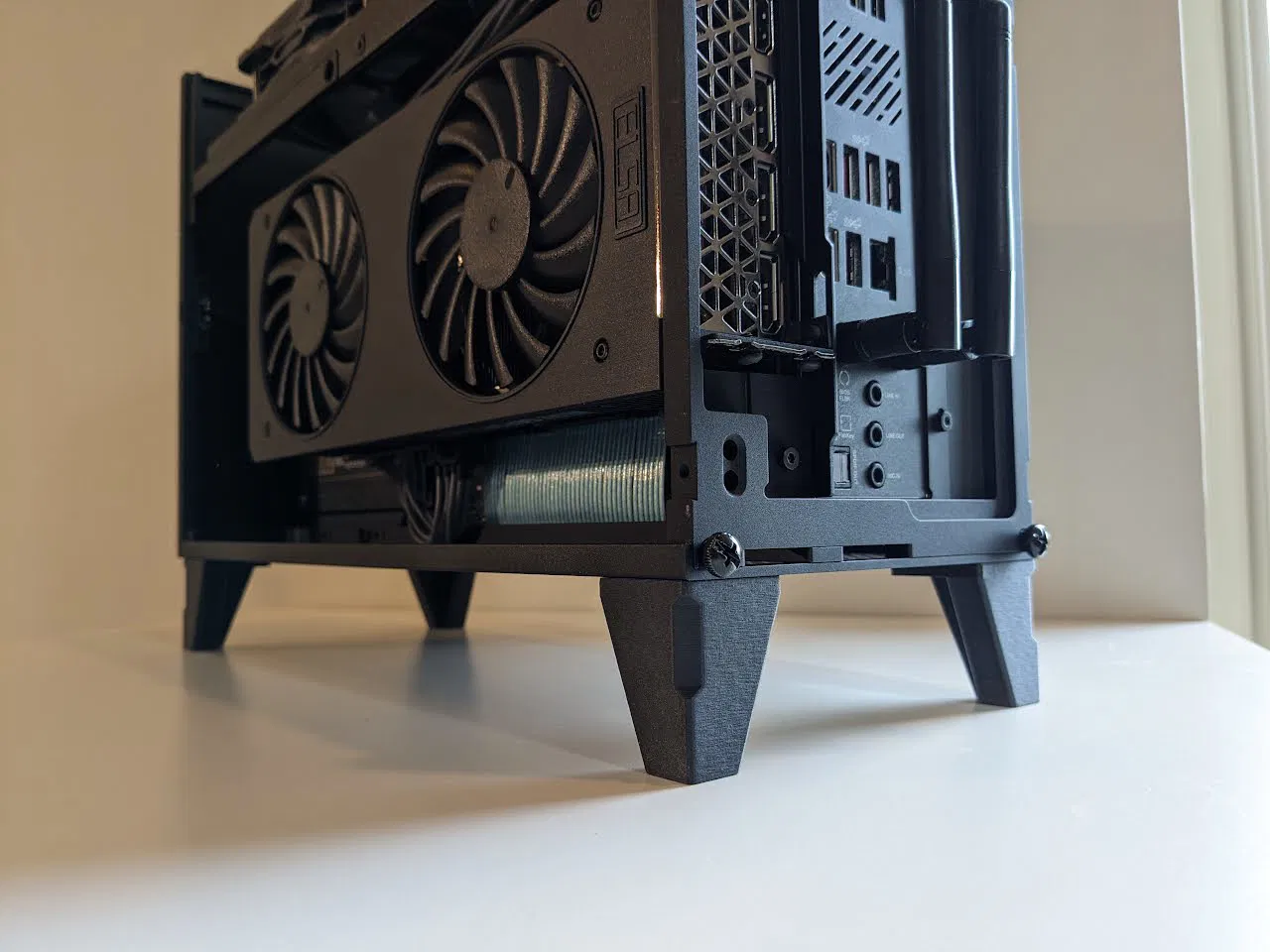

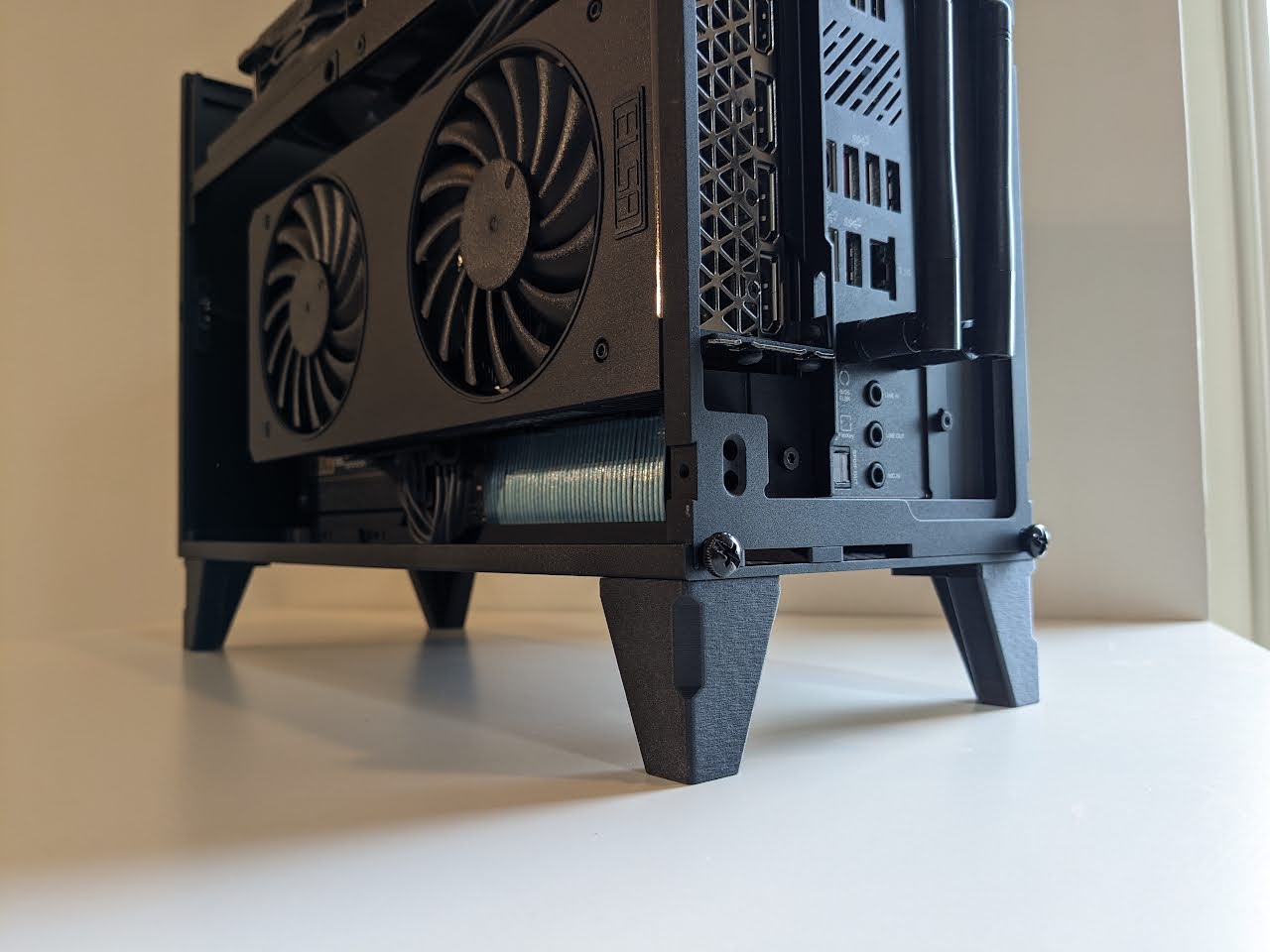

Lắp ráp Chân đế: Gắn chân đế vào bảng dưới cùng bằng ốc và đai ốc M3. Mặc dù có thể dùng trực tiếp đai ốc trên bảng, tôi khuyên bạn nên dùng 'giá đỡ đai ốc' để tránh làm trầy xước bảng.

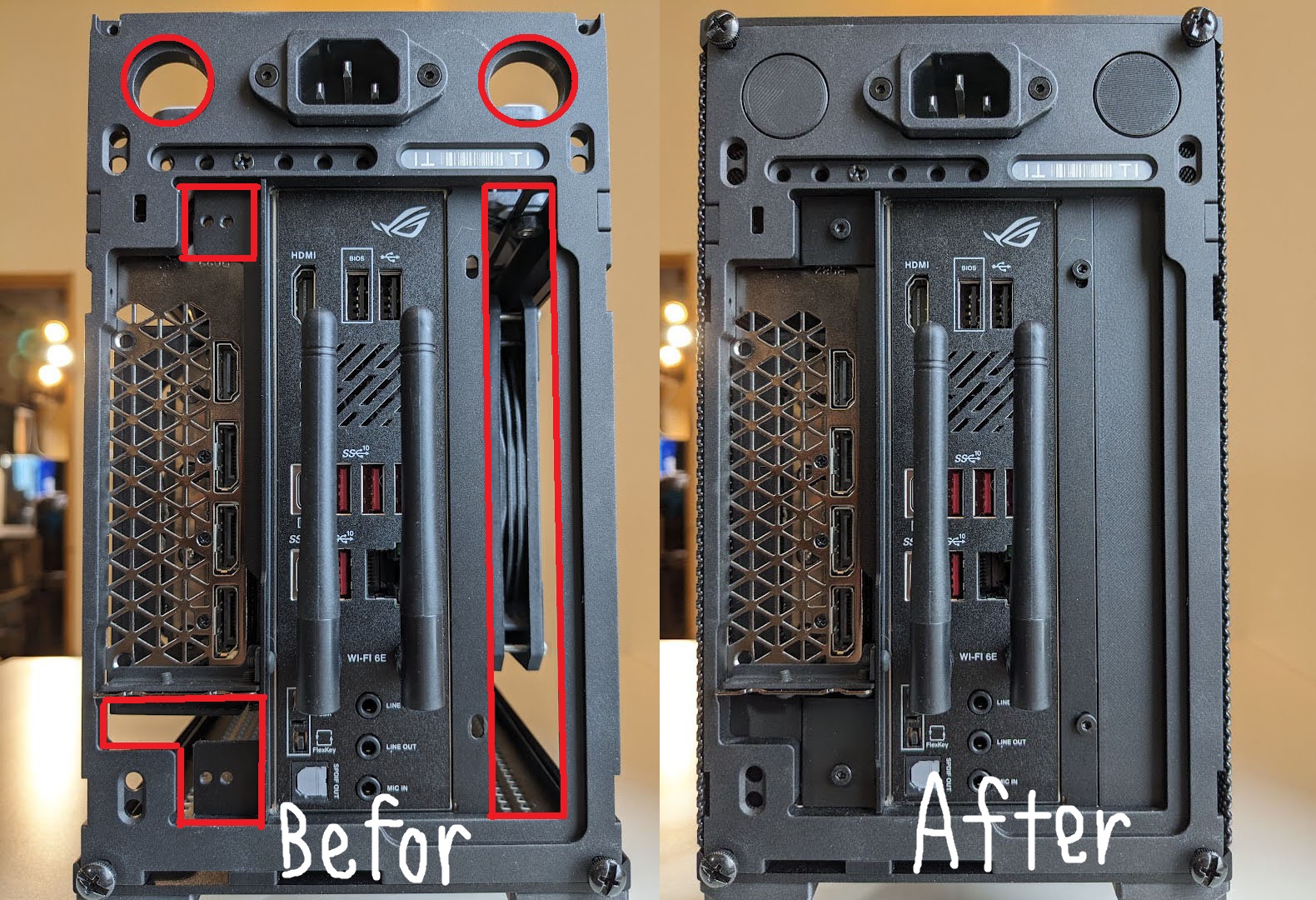

Lắp ráp Miếng đệm GPU: In miếng đệm theo kích thước GPU bạn sẽ sử dụng và cố định chúng bằng ốc M3.

Lắp ráp Miếng đệm M/B: Cố định miếng đệm M/B bằng ốc và đai ốc M3.

Lắp ráp Nắp M19: In thiết kế bạn chọn, A hoặc B, và lắp nó vào lỗ M19.

Lưu ý:

• Phiên bản case của tôi là v2.0, nó có thể chứa tản nhiệt CPU 67mm và sử dụng chế độ 2 khe GPU. 'GPU_Spacer_B20.stl' lắp vừa hoàn hảo.
