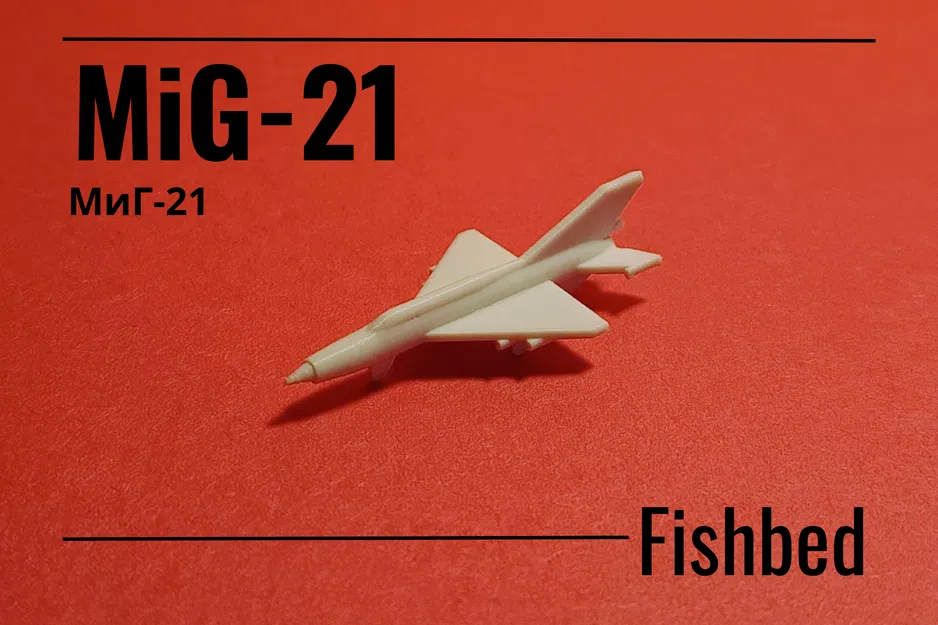

MIG-21 Fishbed: Máy bay tiêm kích vi mô in liền

Về MIG-21 Fishbed

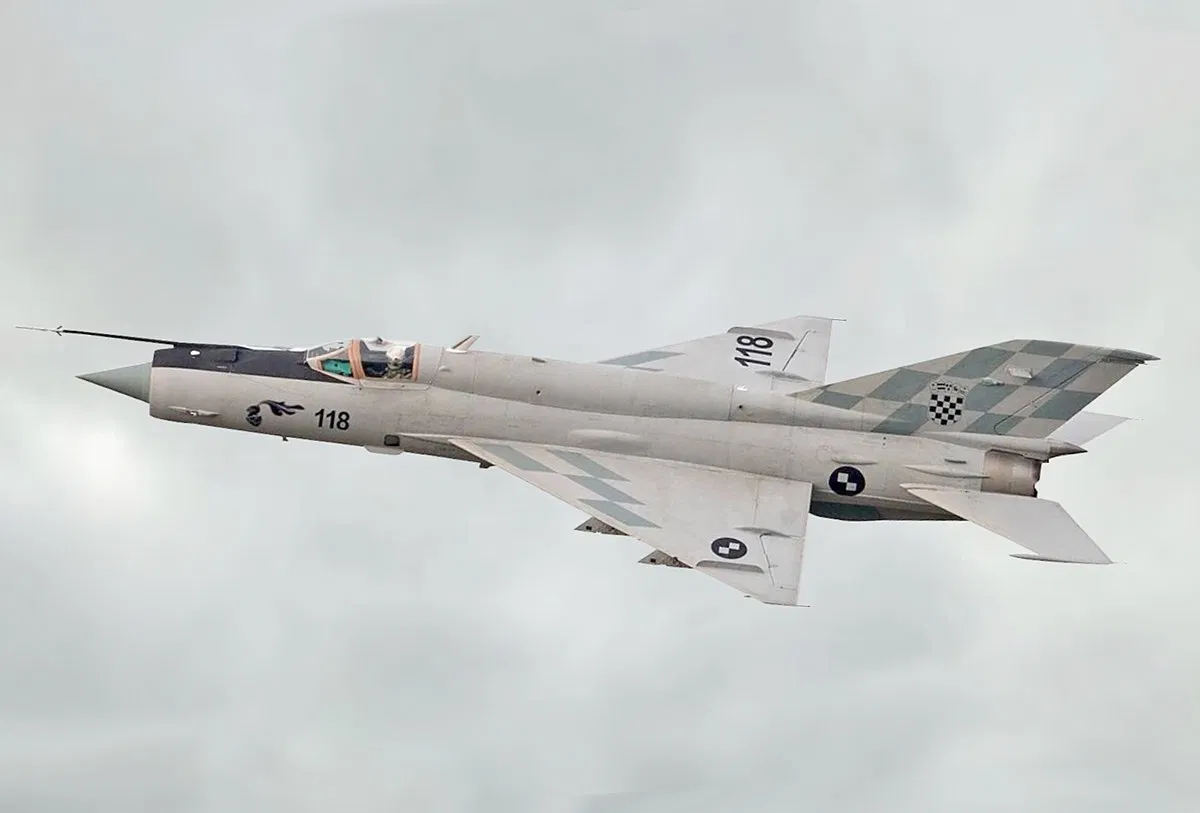

MIG-21 là một loại máy bay tiêm kích siêu thanh, được thiết kế bởi Cục Thiết kế Mikoyan-Gurevich ở Liên Xô.

Khoảng 60 quốc gia trên bốn lục địa đã từng sử dụng MIG-21, và nó vẫn phục vụ nhiều quốc gia bảy thập kỷ sau chuyến bay đầu tiên. Nó đã lập các kỷ lục hàng không, trở thành máy bay phản lực siêu thanh được sản xuất nhiều nhất trong lịch sử hàng không, máy bay chiến đấu được sản xuất nhiều nhất kể từ Chiến tranh Triều Tiên và, trước đây, là dòng máy bay chiến đấu có thời gian sản xuất dài nhất.

MIG-21 là máy bay Liên Xô thành công đầu tiên kết hợp đặc tính tiêm kích và đánh chặn trong một máy bay duy nhất. Nó là một máy bay tiêm kích hạng nhẹ, đạt tốc độ Mach 2 với động cơ phản lực đốt sau tương đối yếu, và do đó có thể so sánh với Lockheed F-104 Starfighter và Northrop F-5 Freedom Fighter của Mỹ và Dassault Mirage III của Pháp.

Tuy nhiên, thiết kế đặc trưng với hình nón giảm chấn và cửa nạp khí phía trước không được sử dụng rộng rãi bên ngoài Liên Xô và cuối cùng lại tỏ ra có tiềm năng phát triển hạn chế, chủ yếu là do không gian hạn chế cho radar.

Về mô hình

Bạn có thể tìm thấy hàng trăm mô hình máy bay chiến đấu trên mạng.

Tuy nhiên, một số mô hình là bản sao trung thực của chính cỗ máy, nhưng mô hình như vậy không tuyệt vời để in 3D (vì cánh mỏng, động cơ phức tạp và bộ hạ cánh, nó cần rất nhiều bộ đỡ, v.v.).

Mặt khác, có những mô hình máy bay đơn giản, dễ in, nhưng không còn đại diện cho chiếc máy bay nguyên bản nữa.

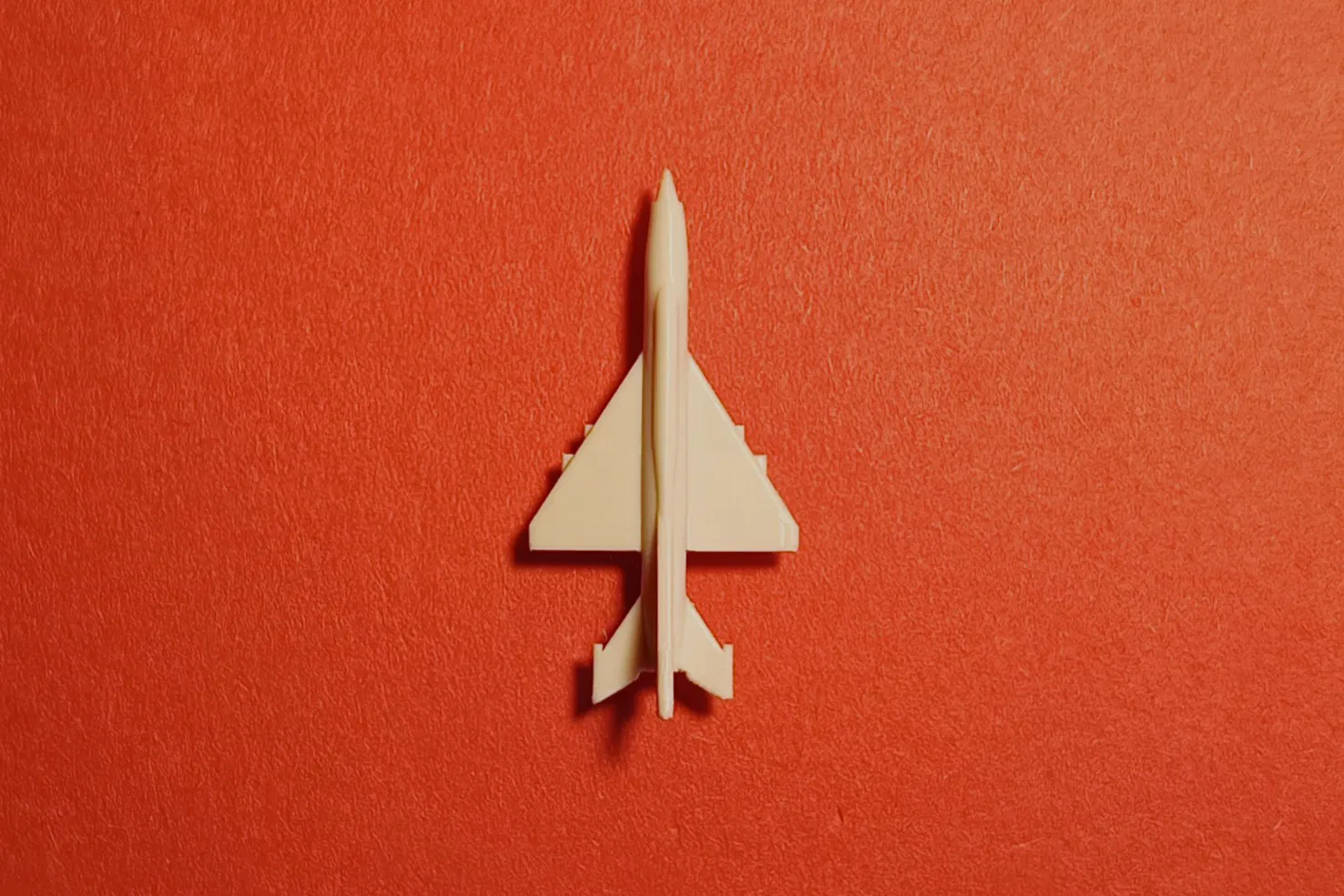

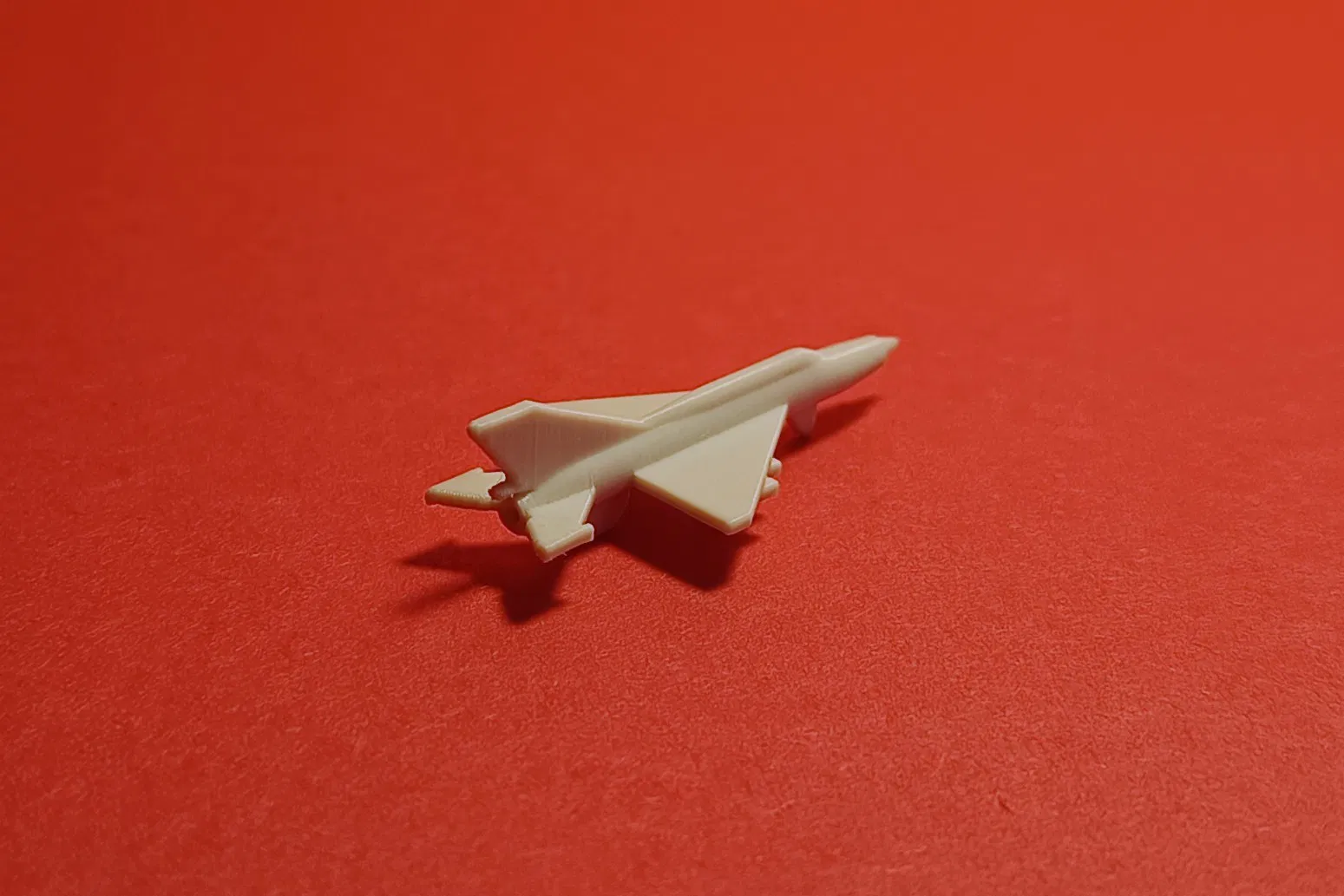

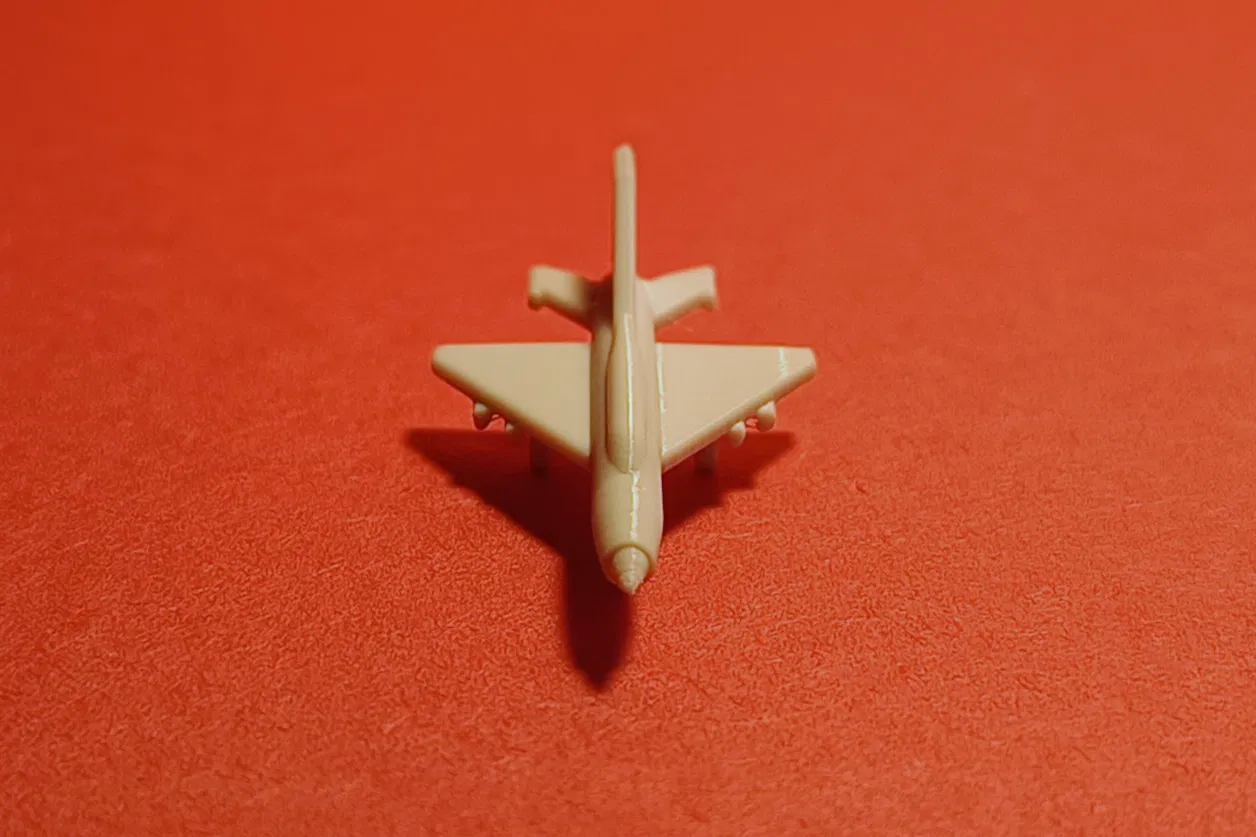

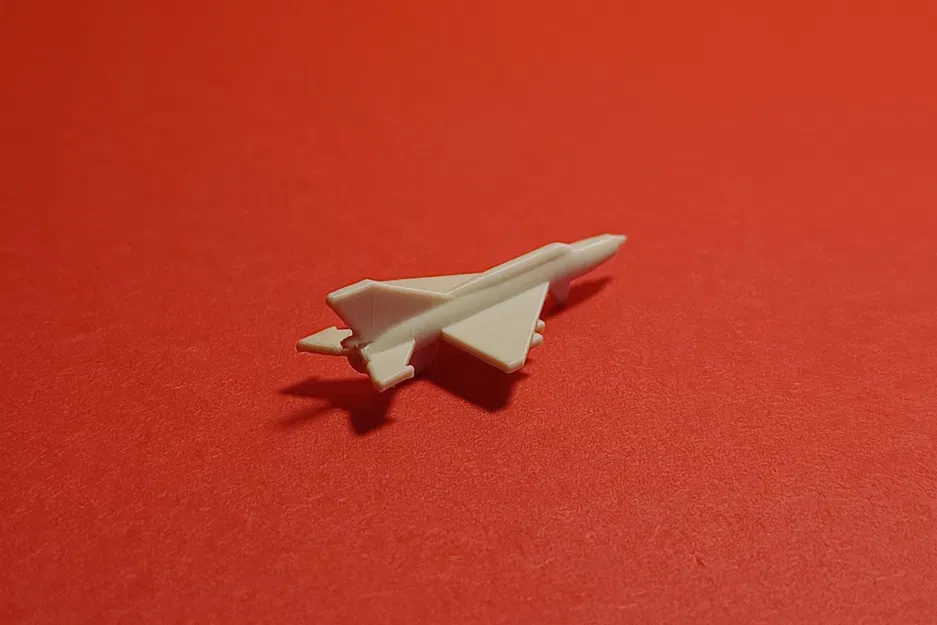

Tôi đã cố gắng hết sức để tạo ra một thứ gì đó ở giữa, một mô hình vừa dễ in vừa trông giống như chiếc máy bay thật. Tôi đã dành nhiều thời gian để điều chỉnh độ dày cánh, thiết kế bộ hạ cánh chấp nhận được và cách tối ưu để loại bỏ các bộ đỡ mặc định và làm cho chiếc máy bay trông đáng tin cậy đến mức ngay cả một người không quan tâm đến hàng không cũng có thể phân biệt được sự khác biệt giữa các mô hình.

In ấn

• Cài đặt chất lượng cao, chiều cao lớp 0.12mm-0.15mm (Tôi đang sử dụng 0.12mm)
• Đầu phun 0.4mm
• KHÔNG có bộ đỡ
• 100% mật độ ruột
• Tôi khuyên bạn nên sử dụng raft để đảm bảo mô hình không bị bong ra giữa quá trình in.
• Thời gian in (trên máy in 3D của tôi) từ 1h đến 1h 40 phút tùy thuộc vào cài đặt, hiệu suất máy in và kích thước của máy bay.
• Tôi khuyên bạn KHÔNG nên thu nhỏ mô hình, vì một số bộ phận (cửa hút khí, động cơ, mũi) có thể bị biến dạng, hoặc thậm chí không in được, vì chúng sẽ quá mỏng đối với trình cắt lớp và máy in. Tôi cũng không đảm bảo kết quả tốt khi phóng to.

Làm sạch mô hình

Đây là một hướng dẫn nhỏ để loại bỏ các bộ phận không cần thiết sau khi in.

Các bức ảnh cho thấy một chiếc MIG-29, nhưng hướng dẫn áp dụng cho tất cả các mô hình.

Đầu tiên, loại bỏ raft bằng kìm cắt.

Sau đó tìm các khe hở ở cánh (được đánh dấu bằng mũi tên đỏ). Đừng quên động cơ và cánh ổn định.

CẨN THẬN bẻ gãy các bộ đỡ bằng kìm, tôi không khuyên bạn dùng tay, vì cánh có thể bị gãy theo các lớp, không phải nơi nó nên gãy.

Hãy nhớ rằng, ngay cả khi điều đó xảy ra, cũng không cần phải in lại mô hình. Đôi khi chỉ cần dán cánh bằng keo siêu dính là đủ.

Bạn cũng có thể làm mịn cánh bằng dũa nhỏ hoặc giấy nhám và đốt các sợi chỉ bằng bật lửa.

Đối với MIG-21, bạn cần cắt bỏ một hình nón nhỏ đỡ đuôi của nó. Không có khe hở để nó có thể bị bẻ gãy an toàn. Bạn phải sử dụng dụng cụ sắc bén. Hình nón được kết nối với bộ đỡ vòi phun động cơ, vì vậy chúng phải được loại bỏ cùng nhau. Bạn nên cắt bỏ hình nón trước, sau đó bẻ gãy bộ đỡ.

Thông tin bổ sung

Nếu bạn thích các máy bay phản lực siêu nhỏ của tôi, vui lòng để lại một bình luận hay. Tôi đang làm việc trên một số máy bay mới sẽ sớm tải lên. Tôi sẽ biết ơn nếu bạn chia sẻ với tôi những ý tưởng của bạn về các loại máy bay chiến đấu mới hoặc một thứ gì đó hoàn toàn khác. Tôi cởi mở với các đề xuất của bạn.

Tôi chỉ muốn chỉ ra rằng tôi không phải là người chuyên nghiệp và tôi coi việc tạo ra các mô hình để in 3D như một sở thích. Do đó, tôi yêu cầu sự thông cảm của bạn đối với công việc của tôi.

Chúc bạn in ấn thành công và vui vẻ!
