Hộp số Cycloidal 40:1 - Bánh răng in 3D
Giới thiệu Hộp số Cycloidal 40:1 với động cơ Tarot 4108 BLDC và bộ mã hóa CUI AMT102. Video hướng dẫn lắp ráp và thay đổi tỉ số truyền có sẵn. Hướng dẫn in chi tiết cho các bộ phận, lưu ý về vật liệu (ABS, PLA, PETG) và danh sách linh kiện cần thiết. Xem thêm trên Instagram!
Mô tả

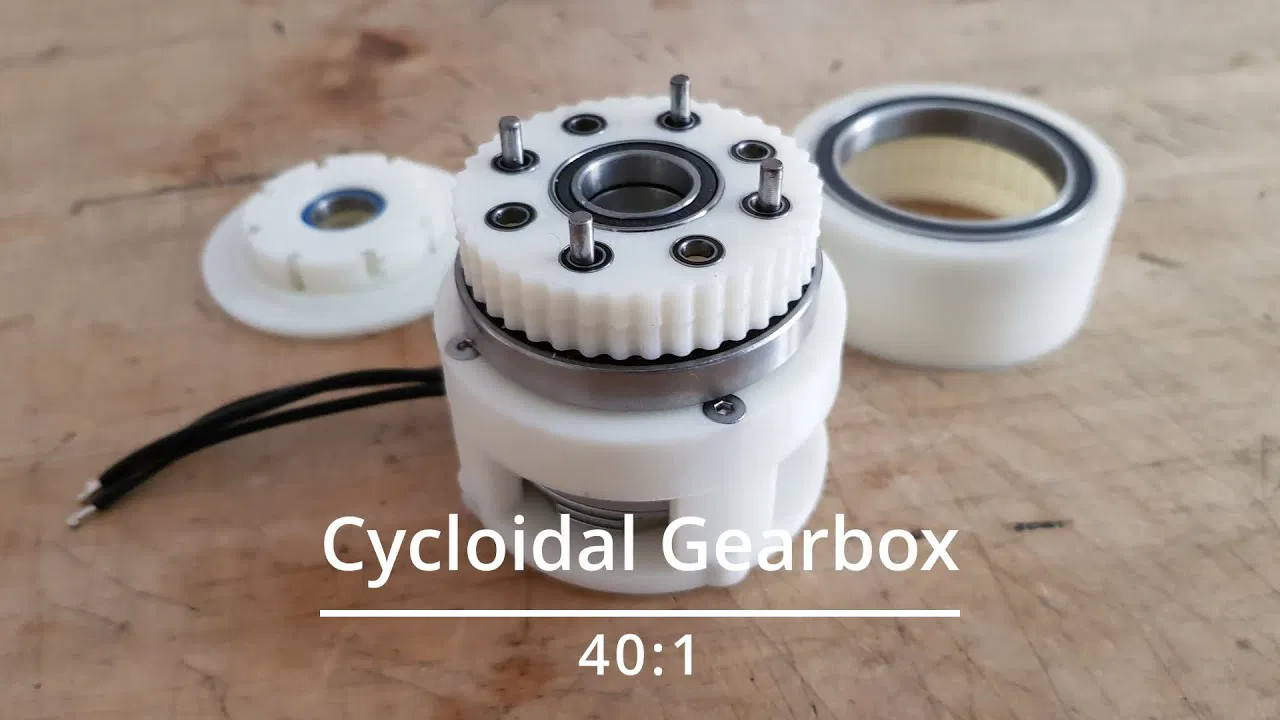

Hộp số Cycloidal tỉ lệ 40:1 với động cơ Tarot 4108 BLDC và bộ mã hóa điện dung CUI AMT102.
Có video hướng dẫn lắp ráp!
Hướng dẫn lắp đặt bộ mã hóa
Ngoài ra còn có hướng dẫn cách thay đổi tỉ số truyền của hộp số... https://github.com/SwannSchilling/Cycloidal-Drive/tree/main
Hướng dẫn in
In trên máy MK2 bằng ABS với độ dày lớp 0.2mm, bật Linear Advance. Lượng infill mặc định 20% có vẻ ổn, nhưng đối với các đĩa và trục ra thì bạn có thể điều chỉnh cài đặt. Tôi vẫn cần thực hiện một số bài kiểm tra độ bền cho thiết kế này.
Cần thêm support ở những chỗ cần thiết.
Có thể cân nhắc in các đĩa và trục ra bằng PLA hoặc PETG. ABS rất cứng, nhưng cũng dễ gãy... trong khi hai loại kia có đặc tính vật liệu hơi khác một chút.
Đây là các bộ phận cần thiết để lắp ráp hộp số...
1 × Tarot 6S 380KV 4108 1 × CUI AMT102 2 × Vòng bi 12x18x4 mm 2 × Vòng bi 40x52x7 mm 2 × Vòng bi 15x24x5 mm 16 × Vòng bi 4x7x2.5 mm 4 × Chốt Pin 3 x 22 mm 8 × Vít đầu chìm M3 x 30mm 4 × Đai ốc M3 5 × Vít M3 x 5mm
Cũng ghé xem Instagram của tôi để xem thêm nhé... https://www.instagram.com/open.the.pod.bay.doors/
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
