Khung Gắn Rack 19" 2U cho Router Fritzbox / Switch PoE / Raspberry

Đây là một khung gắn rack 19 inch cho các router internet FRITZ!Box kiểu 7490, bao gồm cả giá đỡ cho Switch PoE 5 cổng của TP-Link và 3 khe cho giá đỡ Raspberry Pi siêu đỉnh của russross.

Tôi cũng đã đính kèm file Freecad để bạn có thể tùy chỉnh khung rack theo ý muốn nếu muốn lắp các thiết bị khác vào đó.

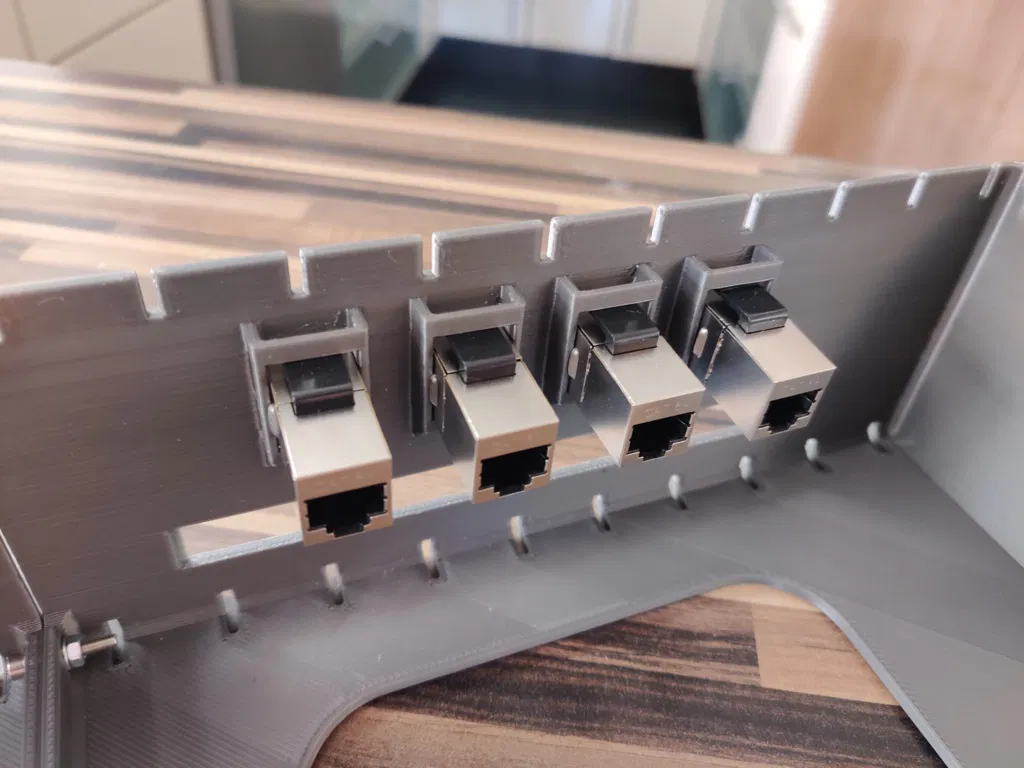

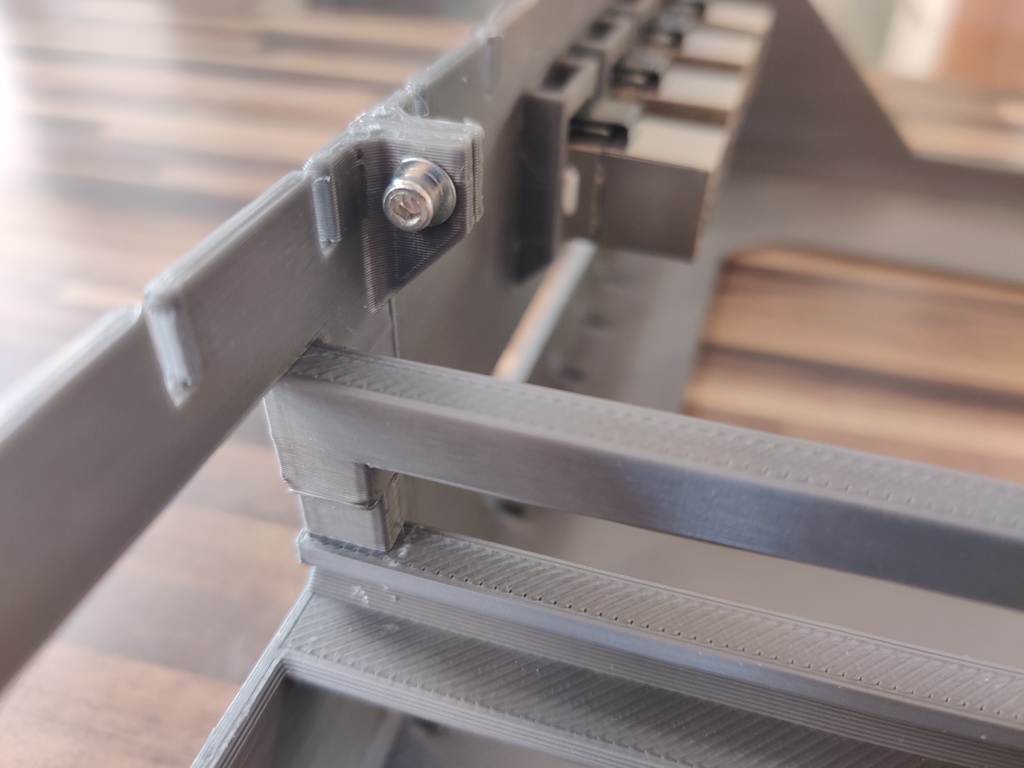

4 cổng mạng ở mặt sau của Fritzbox được đưa ra phía trước thông qua các đầu nối kiểu keystone. Hai nửa được kết nối với nhau bằng 3 ốc vít và đai ốc M3. Thiết bị này chiếm 2U không gian rack.

Giá đỡ Pi có tại đây: https://www.thingiverse.com/thing:4125055

Switch là loại TP-Link TL-SG1005P

Bất kỳ bộ nối keystone nào cũng nên vừa vì chúng hầu hết đều theo tiêu chuẩn, nhưng tôi đã sử dụng loại deleyCON CAT6a.
