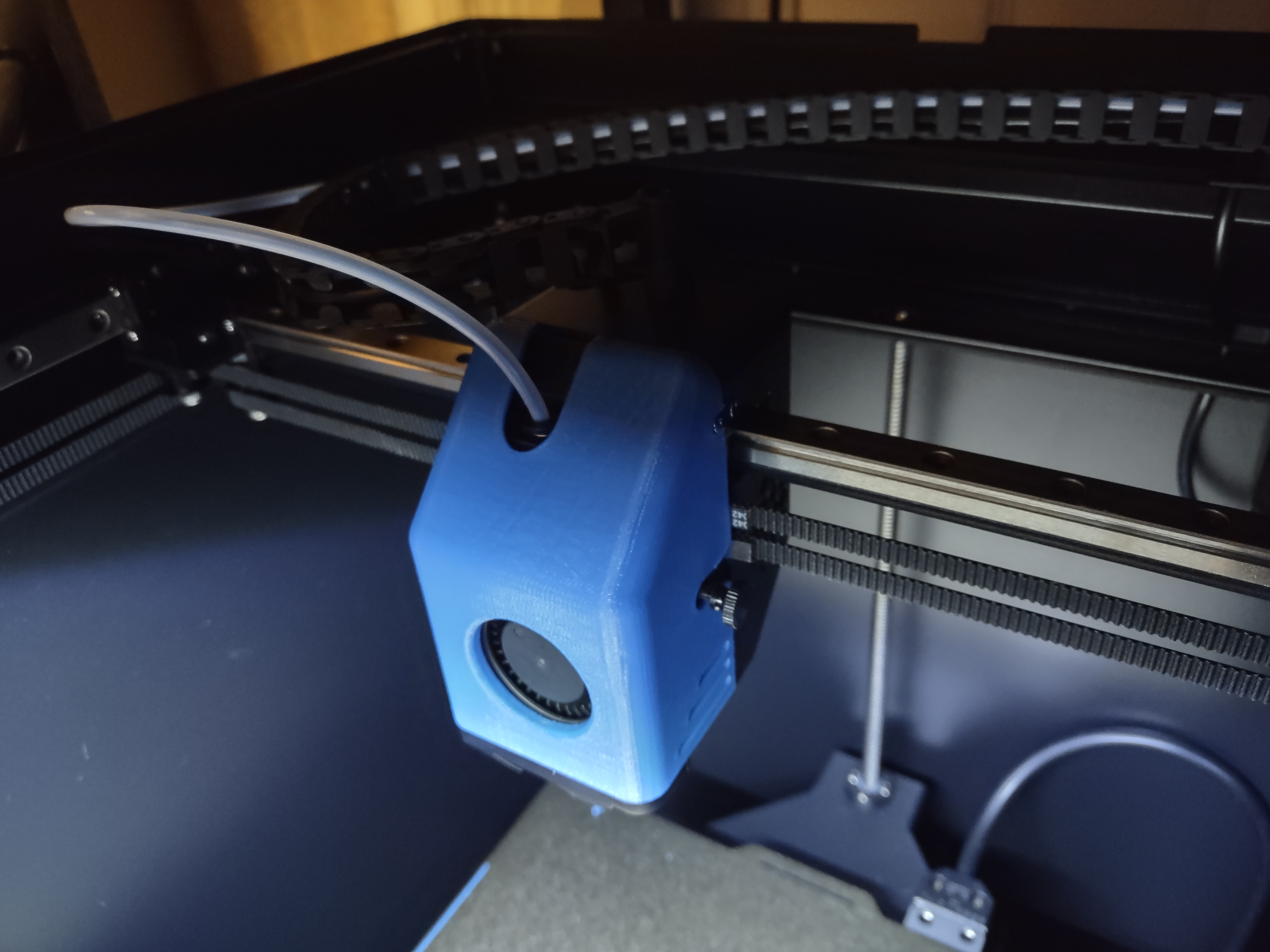

Vỏ Che Extruder/Hotend Cho Máy In 3D TwoTrees SK1

Tôi mới sắm chiếc TwoTrees SK1 này được có tuần à, mà đã phải tháo cái vỏ đầu phun phía trước ra để sửa cái extruder với hotend tới hai lần rồi.

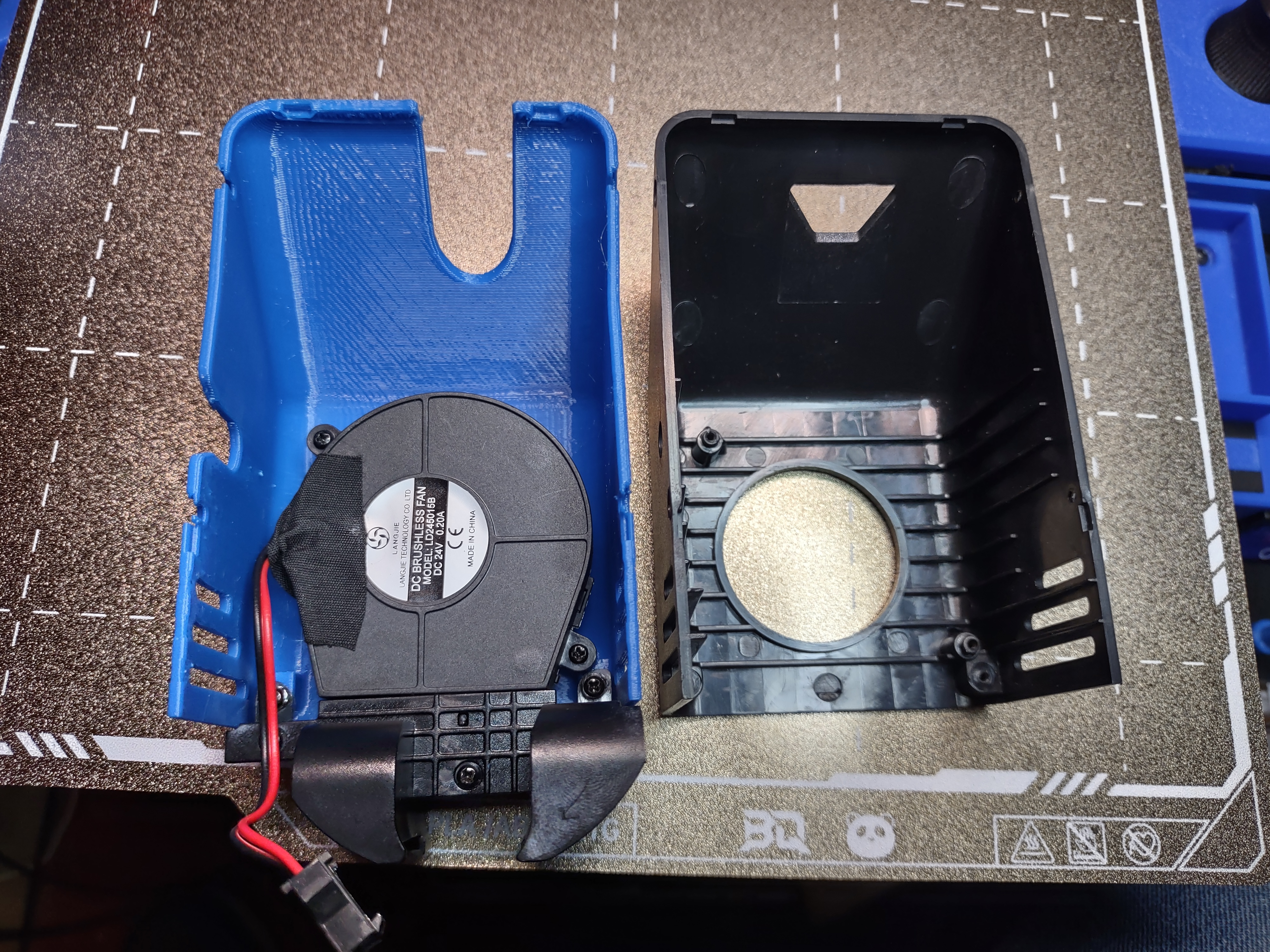

Vì tay tôi dạo này không được khéo léo cho lắm, việc xử lý cái vỏ trước được thiết kế dở tệ, nó cứ móc vào cái ống PTFE, rồi lại bắt bằng mấy con ốc bé tí ti mà có khi lần tới tháo ra là mất như chơi, nên tôi nhận ra là phải thay đổi thôi.

Tôi thường hay tìm kiếm nhanh mấy thứ tôi chuẩn bị làm mô hình, và đôi khi tôi tìm thấy có người đã làm phần lớn, nếu không muốn nói là tất cả, công việc cho tôi rồi, và tôi đã tìm thấy mô hình “SK1-Fanshroud-Backshroud-Partsfanduct LED” của Hassla. Hassla đã mô hình hóa một bộ vỏ gồm ba phần đầy đủ cho đầu phun, cũng như một cái ống dẫn quạt được thiết kế để chiếu đèn LED xuống mô hình đang in. Theo tôi thấy thì đây là một tác phẩm tuyệt vời. Mô hình của Hassla có tại: /3d-model/162010-sk1-quat-gio-op-sau-quat-chi-tiet-led

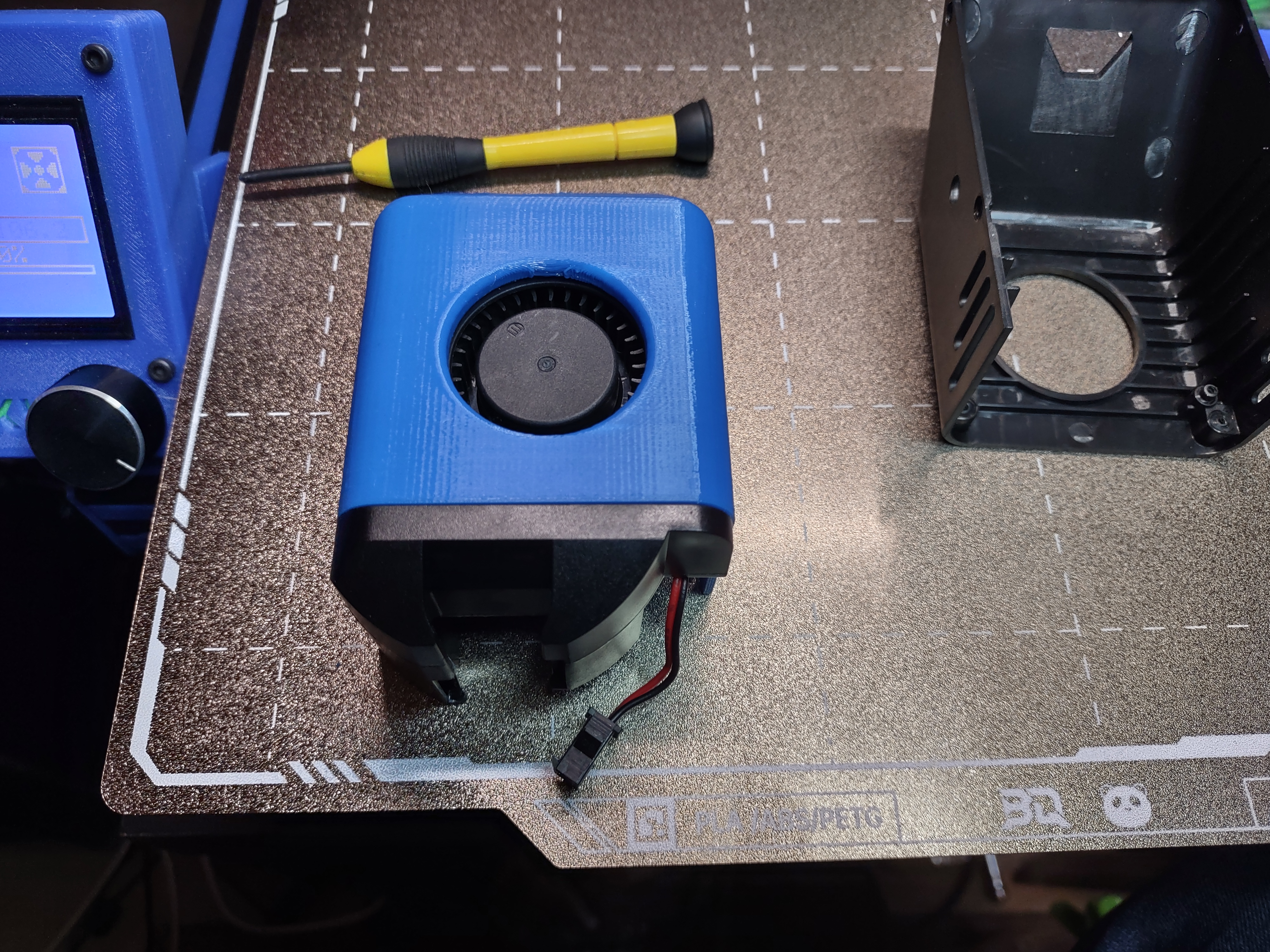

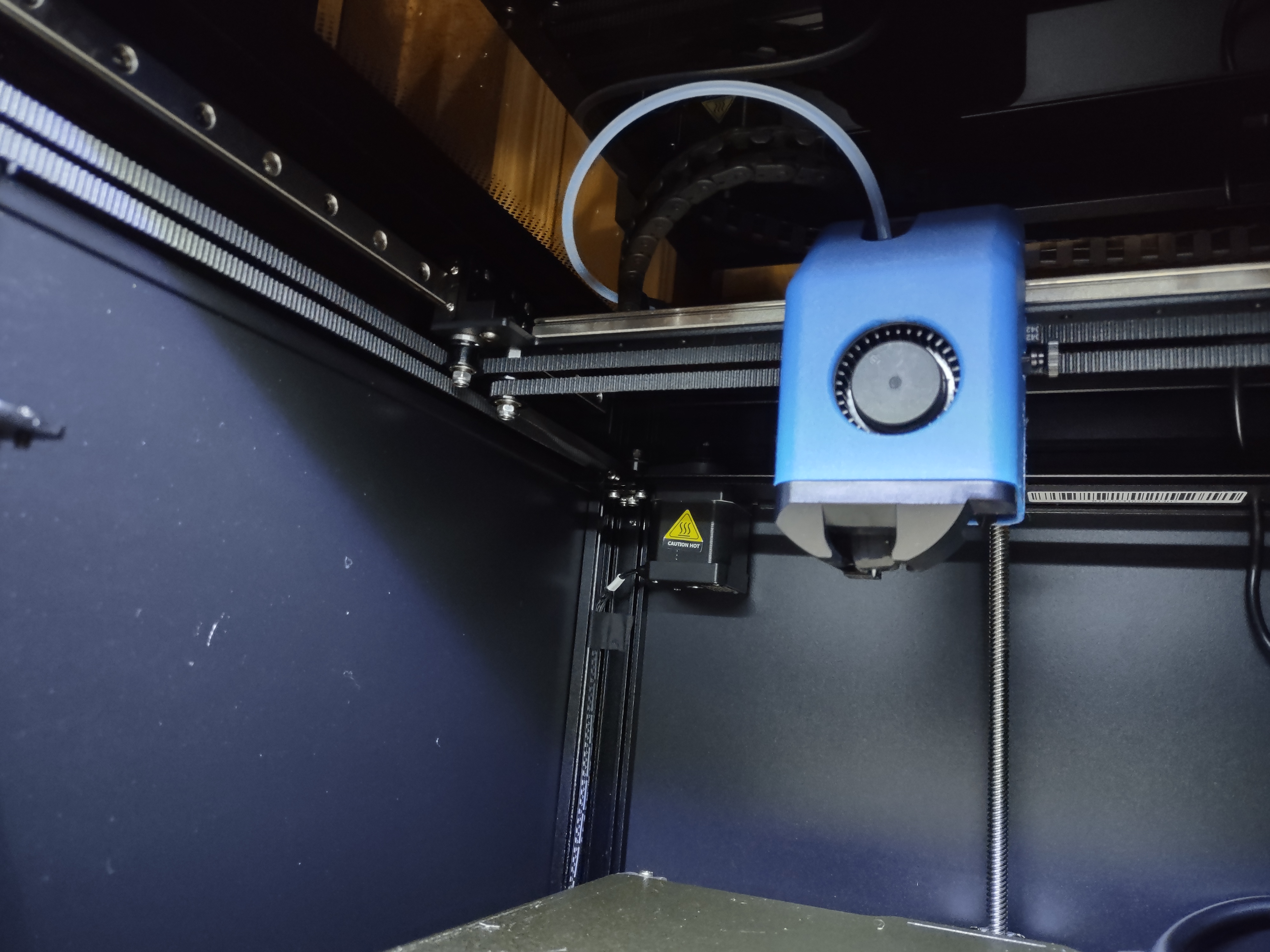

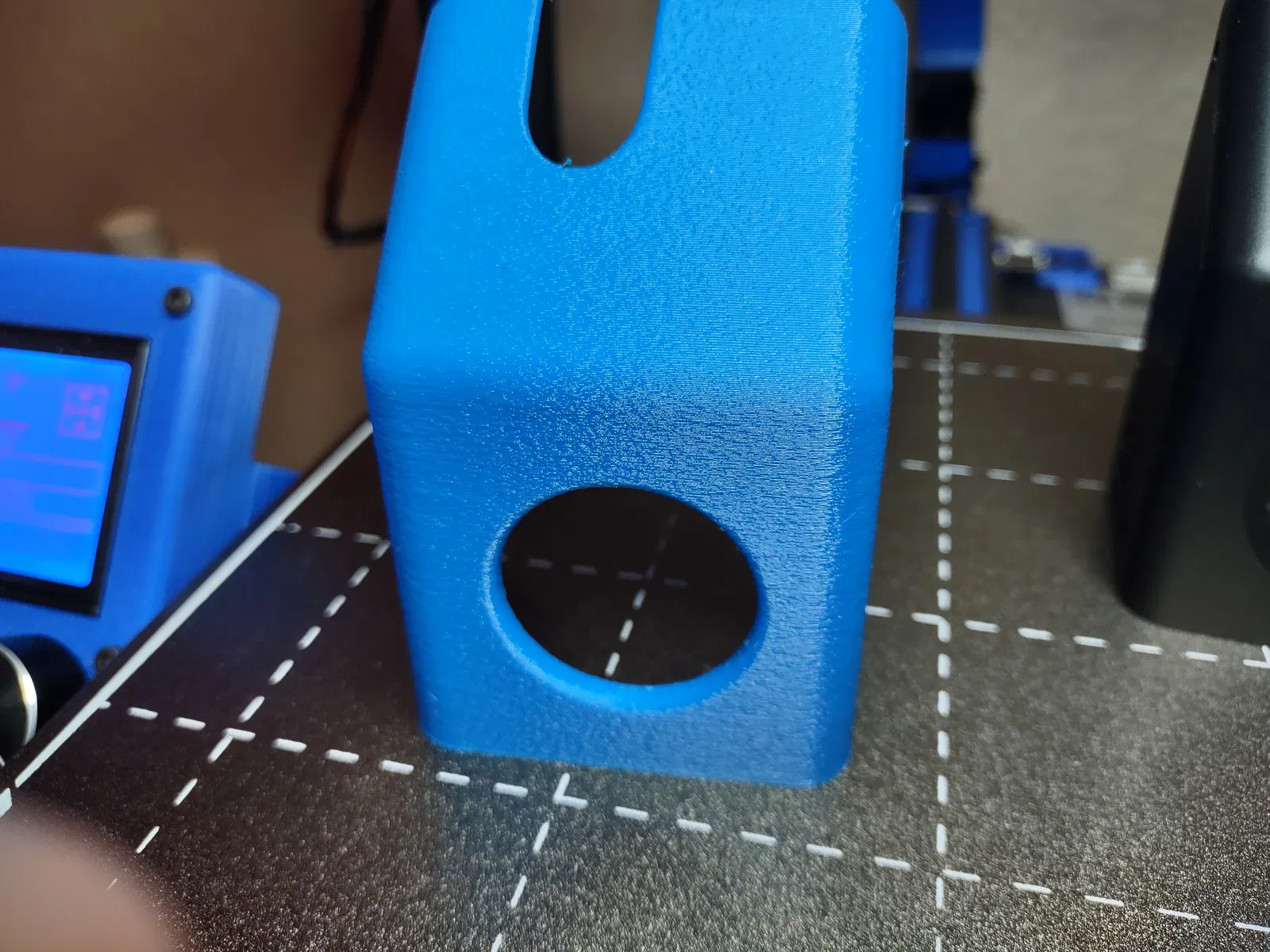

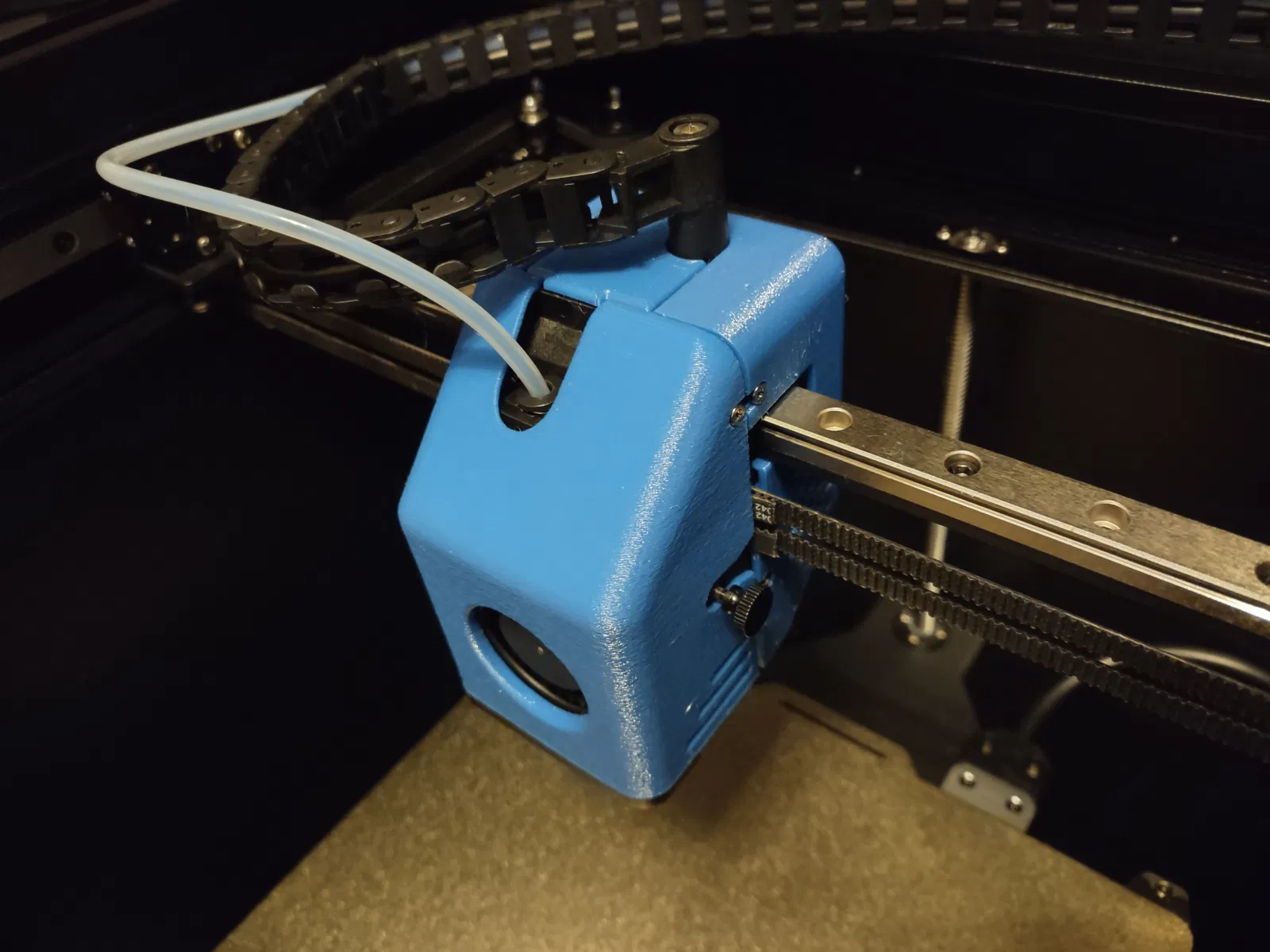

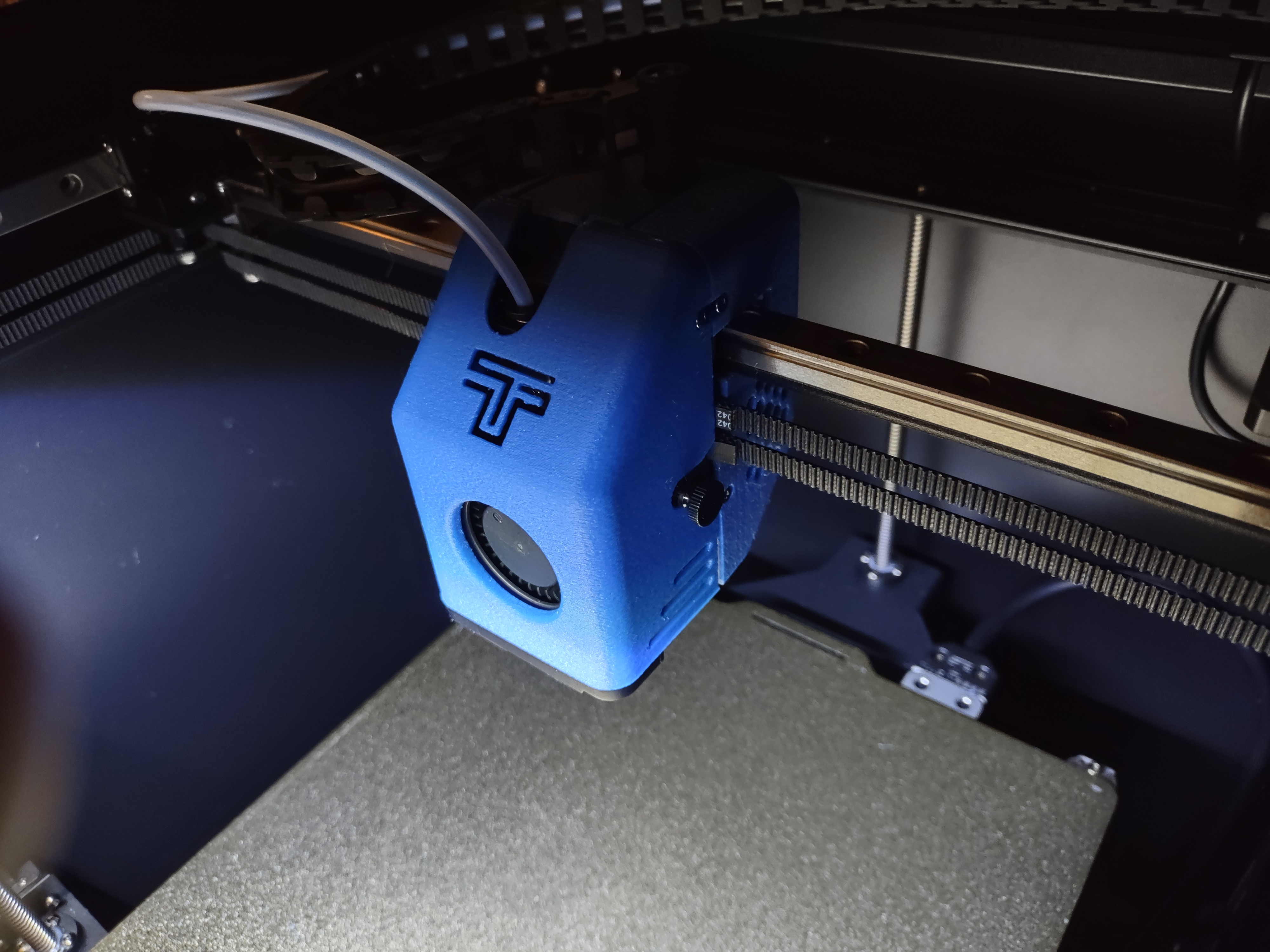

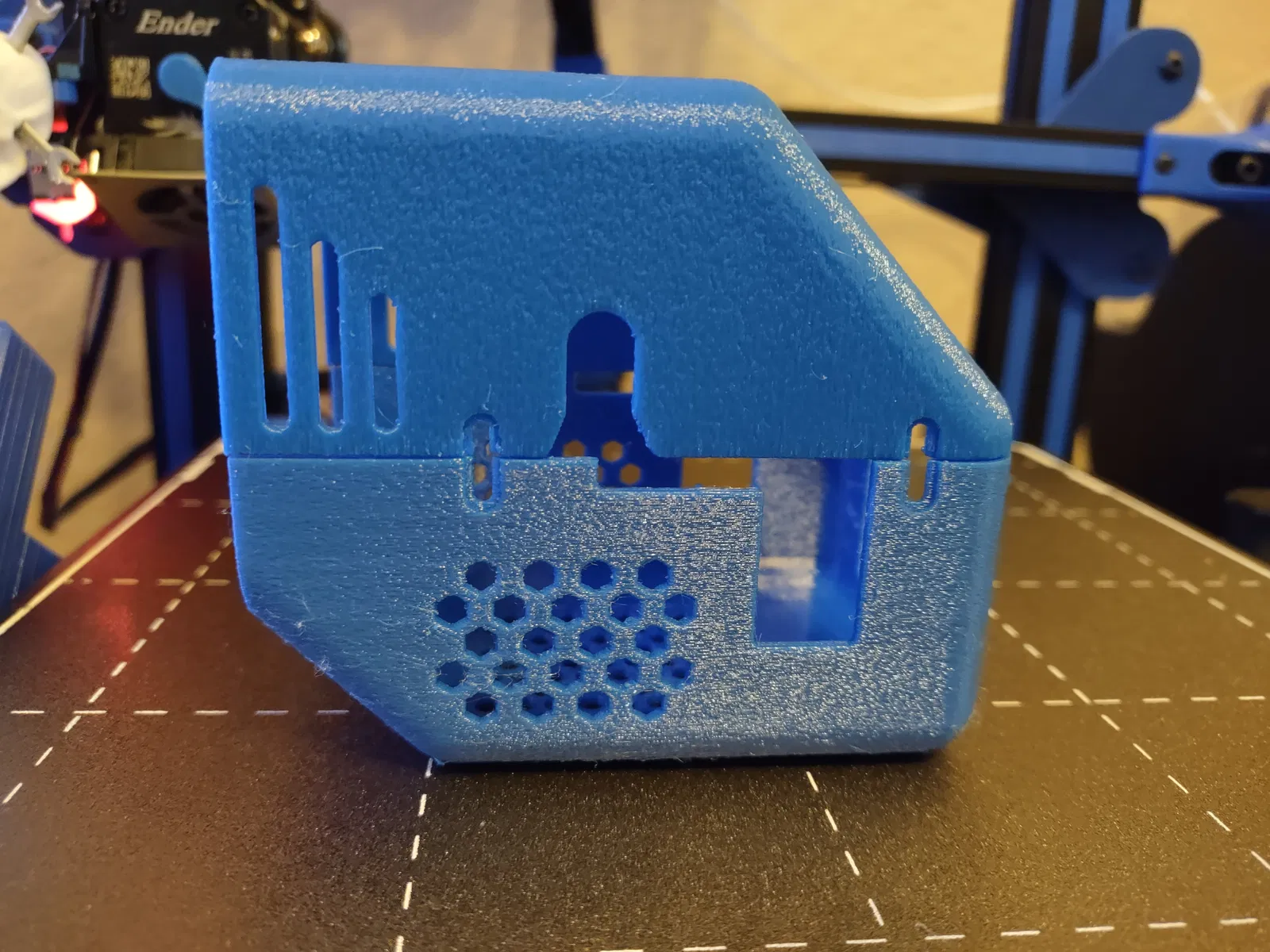

Mô hình của Hassla đã giải quyết hầu hết các vấn đề tôi gặp phải với vỏ trước và vỏ sau, ngoại trừ khó khăn cá nhân của tôi khi xử lý mấy con ốc nhỏ xíu dùng để gắn chúng vào đầu phun. Vì thiết kế của anh ấy đã đạt 99% những gì tôi mong muốn, tôi chỉ cần mở rộng các lỗ ốc ra thành khe rãnh, để có thể trượt mấy cái vỏ này vào khi ốc đã ở vị trí, rồi siết chặt lại. Vì tôi không còn phải tháo ốc ra để tháo vỏ nữa, nên tôi ít có khả năng làm mất chúng hơn. Giờ tôi chỉ cần nới lỏng bốn con ốc đó và trượt thẳng vỏ ra ngoài trong khi vẫn giữ nguyên ốc. Sau khi hoàn thành bất kỳ công việc bảo trì nào trên hotend hoặc extruder, tôi chỉ cần trượt vỏ trước hoặc vỏ sau vào và siết nhẹ bốn con ốc đó.

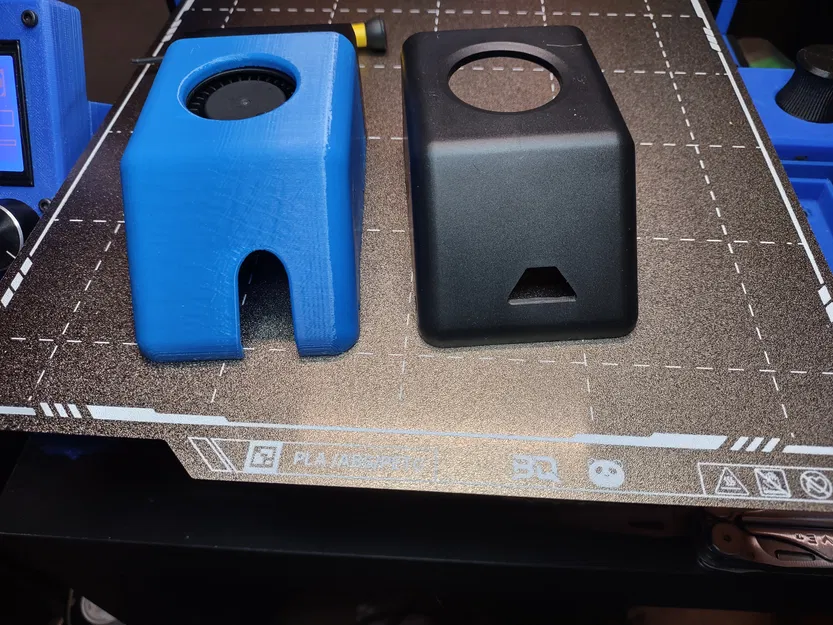

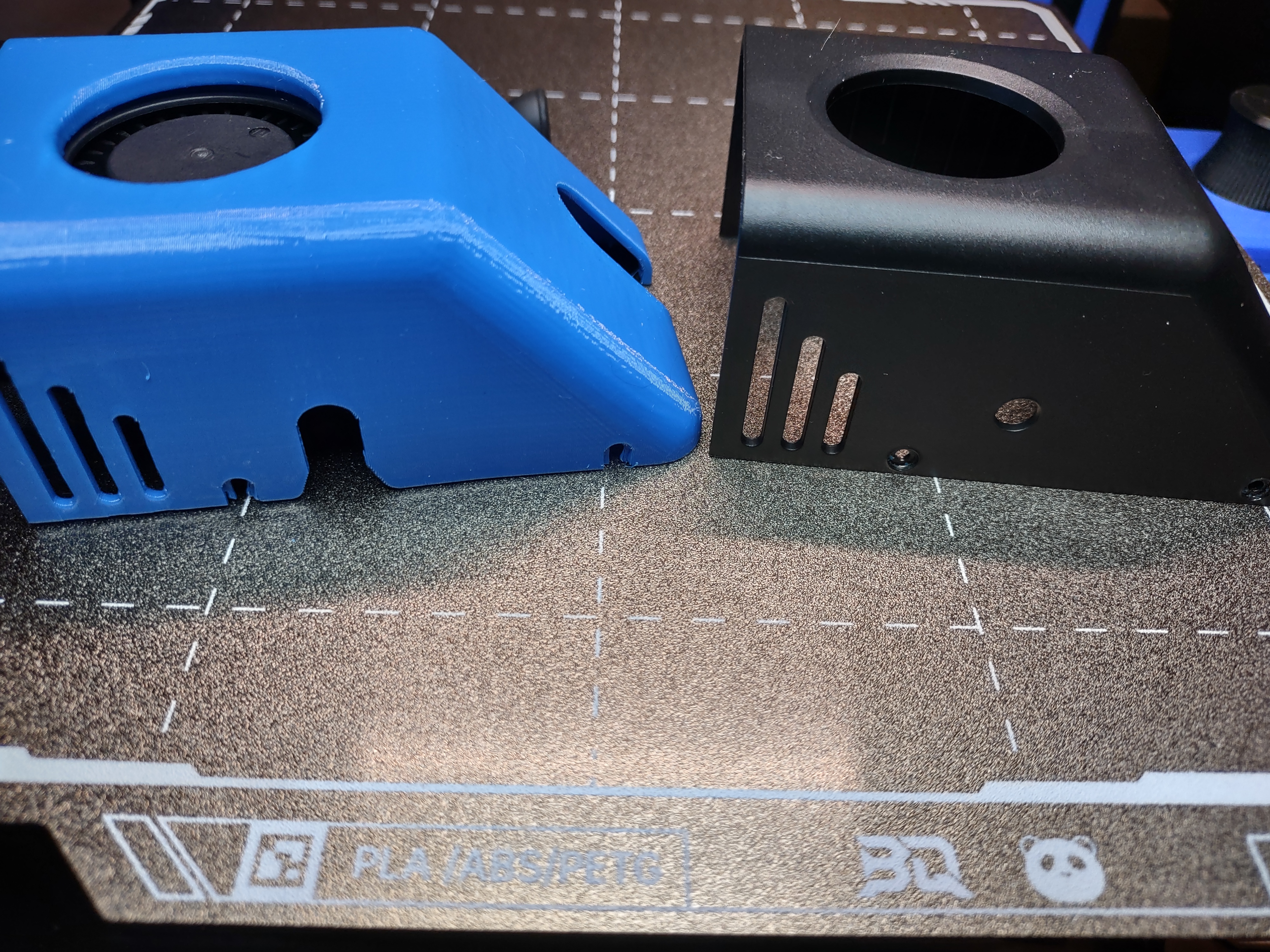

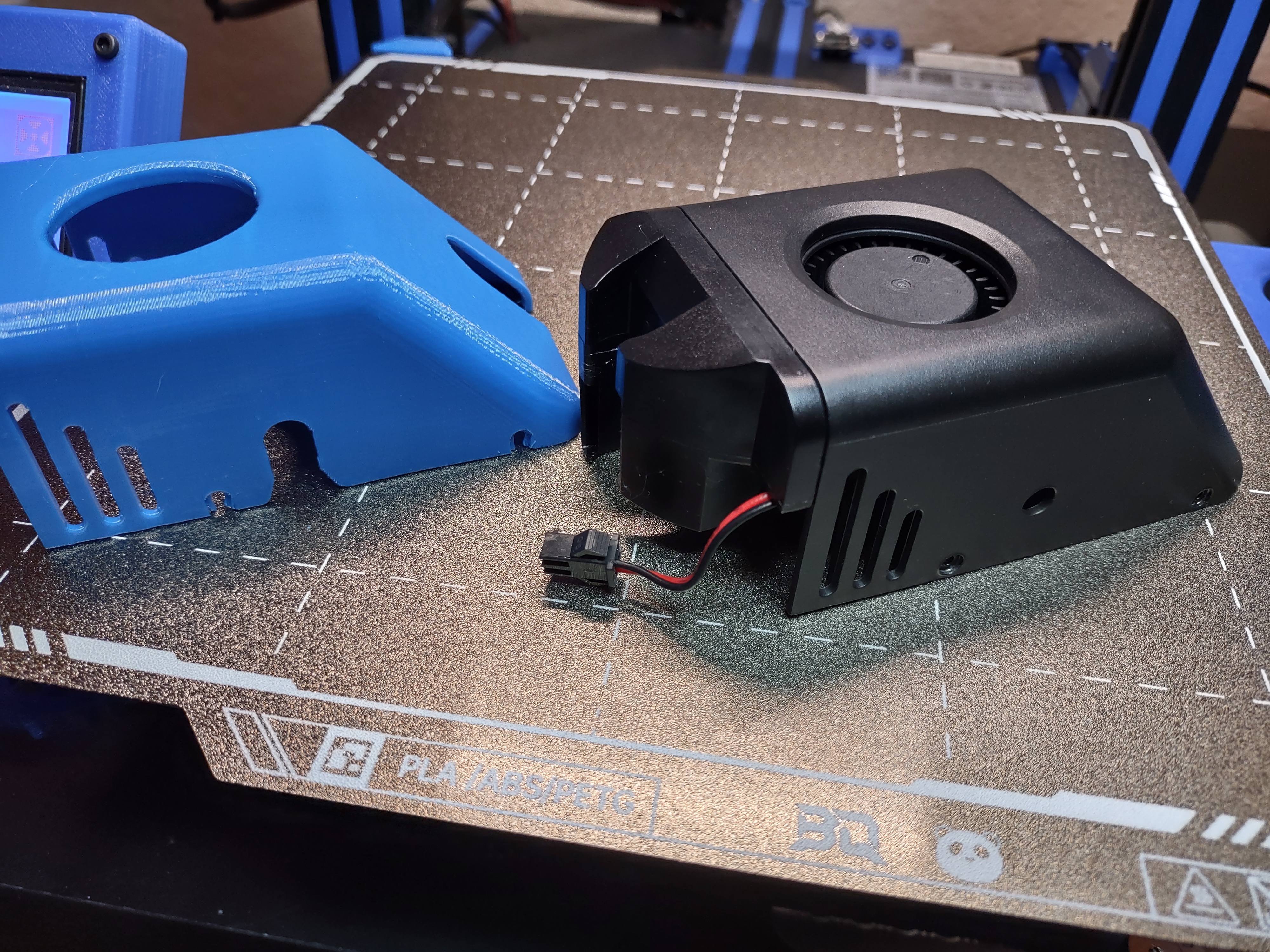

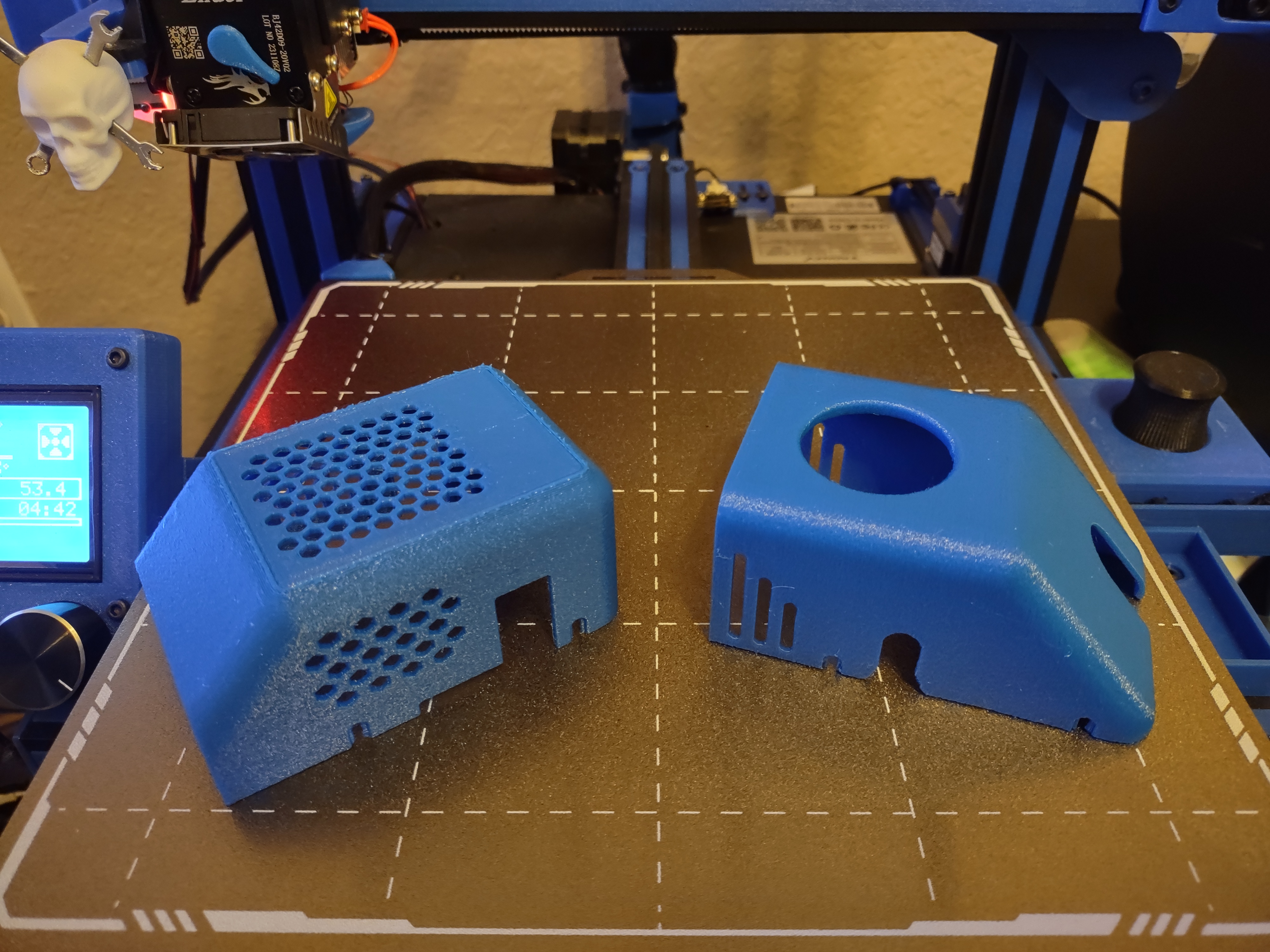

Tôi chỉ đính kèm vỏ trước và vỏ sau ở đây vì chúng là những bộ phận duy nhất tôi đã chỉnh sửa. Tôi không thay đổi bất kỳ hình dạng nào của mô hình Hassla, vì vậy nếu bạn cần vỏ trên hoặc ống dẫn, các bộ phận từ mô hình gốc của Hassla sẽ khớp với những bộ phận này một cách tốt đẹp.

Tôi đã in những bộ phận này theo hướng được chỉ định trong các file STL với hỗ trợ dạng cây (tree supports) chỉ cho mặt đế (buildplate) đối với vỏ trước, và vì tôi in vỏ sau úp mặt xuống, tôi đã dùng hỗ trợ
