SK1 - Quạt gió - Ốp sau - Quạt chi tiết LED

Đây là những bộ phận thay thế cho chiếc TwoTrees SK1 nha.

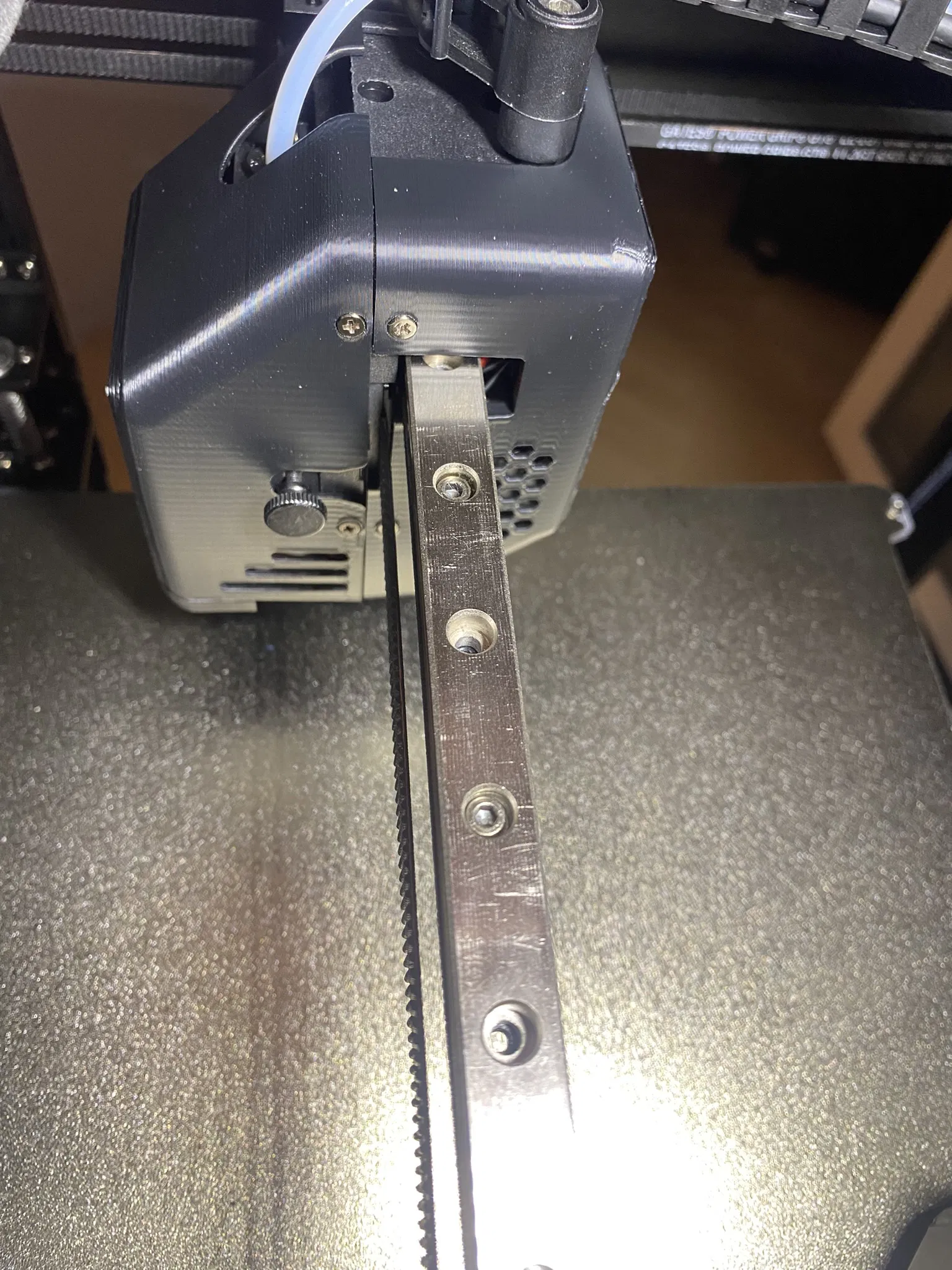

Cái Backshroud giờ có các lỗ lục giác thay vì mấy đường chấm chấm như bản gốc.

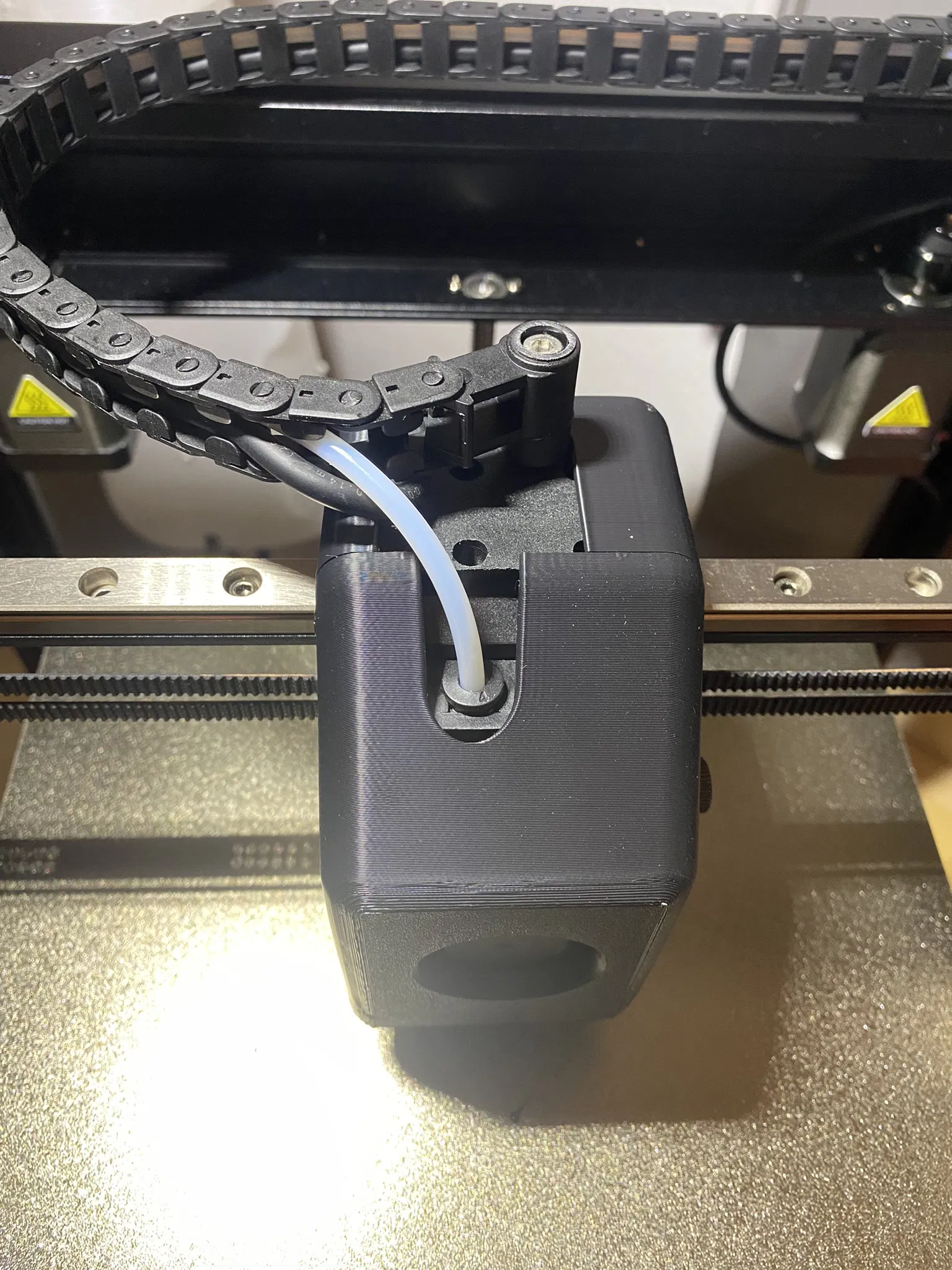

Backshroud và Fanshroud có mấy cái lỗ khoét á, nên là không cần phải tháo dây filament, cái núm siết dây, dây canbus hay cả dây xích ra đâu.

Các món:

• Đèn LED vòi phun kiểu Voron0
• JST PH 2.0

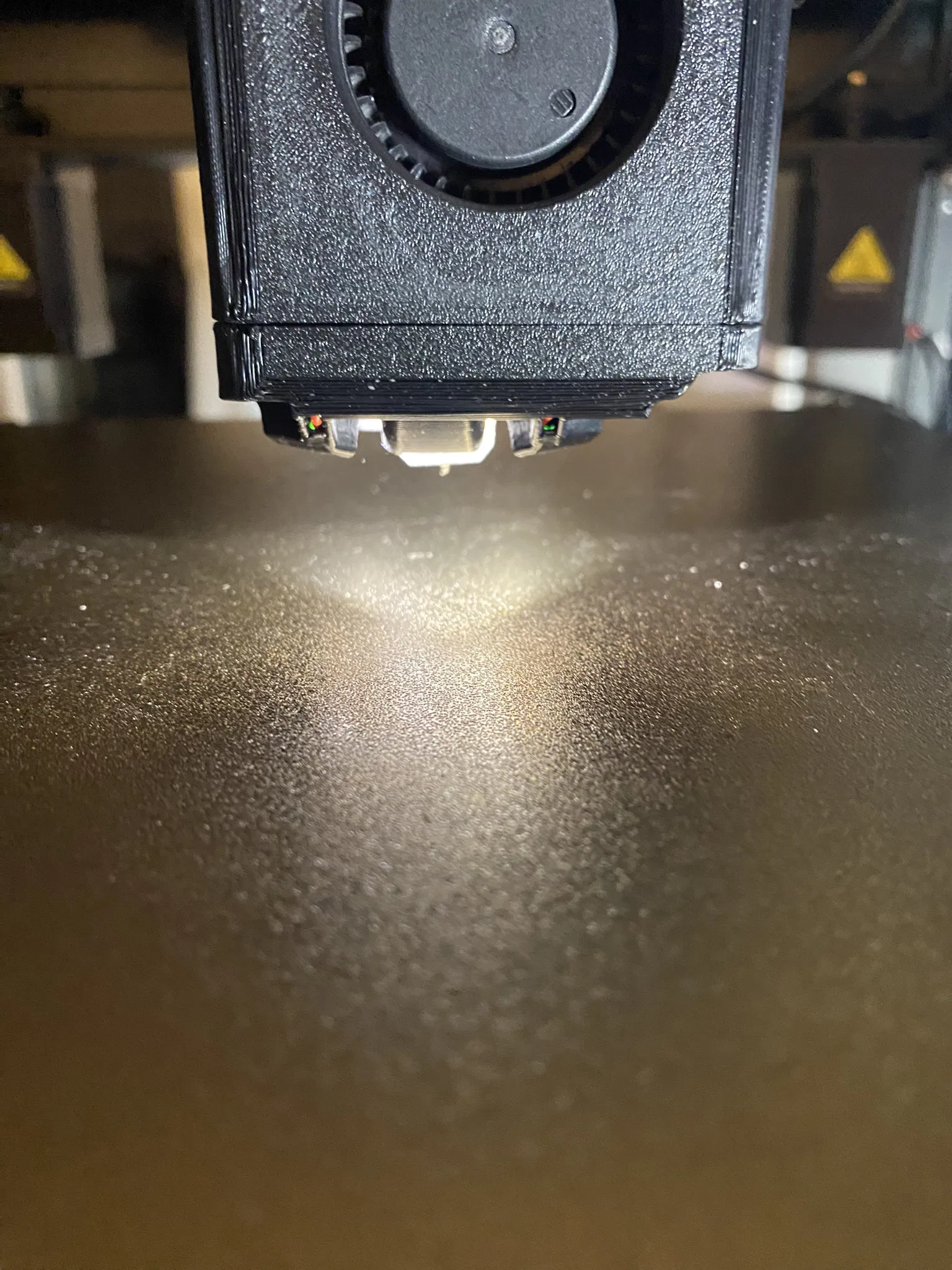

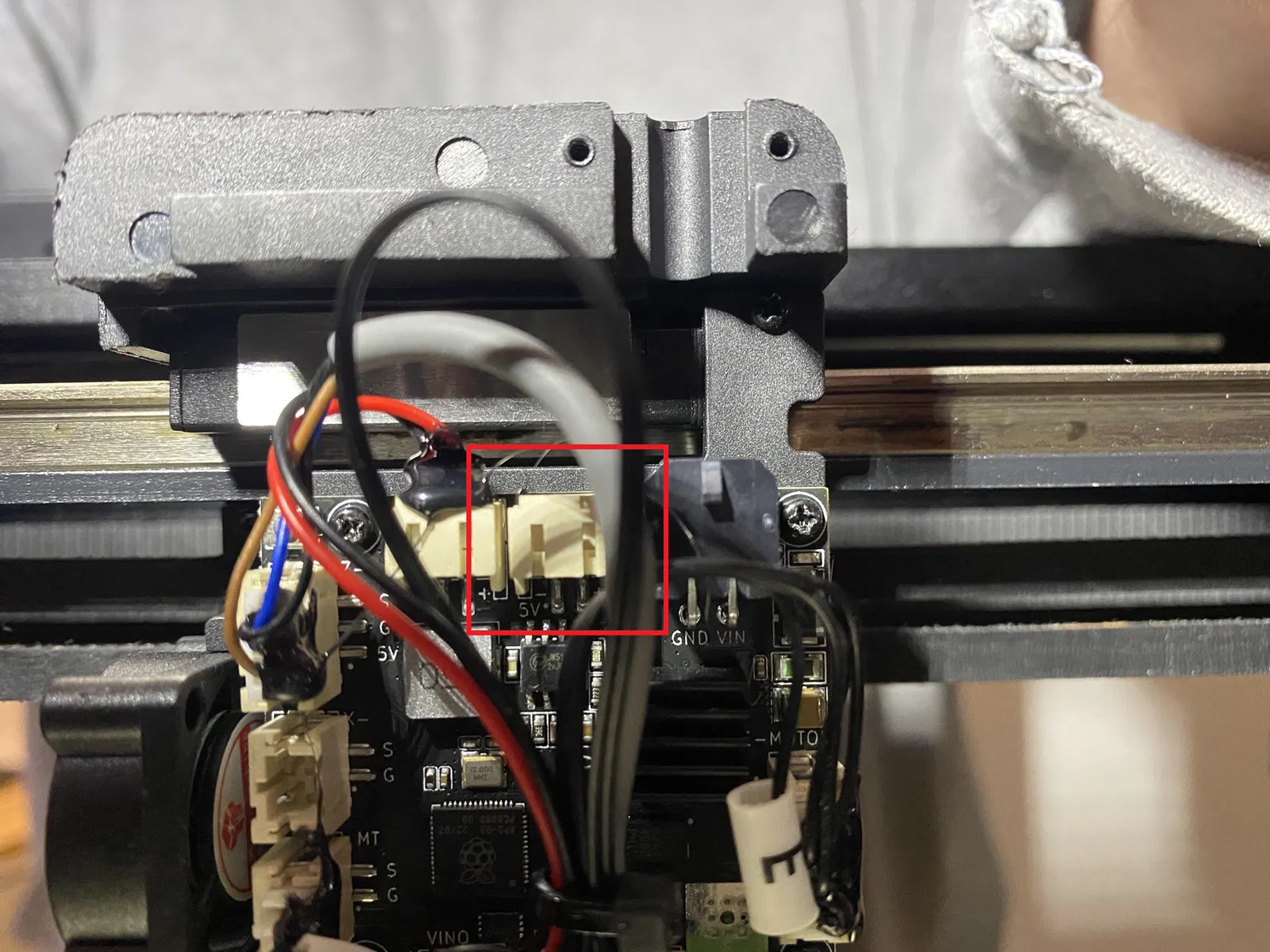

Cái Fanduct có gắn mấy cái đèn LED, tui lấy số đo từ bản CAD của Voron0 á, tại tui xài đèn LED khác. Dây điện phải thiệt mỏng nha, cỡ ~0.14mm², cái đầu nối thì cắm vô cái toolboard ghi là LED ở góc trên bên phải.

Muốn xài LED thì bạn phải thêm mấy dòng này vô file printer.cfg nha:

[output_pin LED_Nozzle]
pin: MKS_THR:gpio23
pwm:  false

Giờ thì bạn bật tắt bằng WebUI được rồi đó.

Còn vụ sửa cái màn hình để bật tắt trên máy á thì tui chưa có biết làm sao đâu, tại nó không phải Klipperscreen bình thường.

Nhật ký sửa đổi:

18.02.24 - Thêm cái ốp trên cho đầu máy, bữa giờ bị thiếu.
