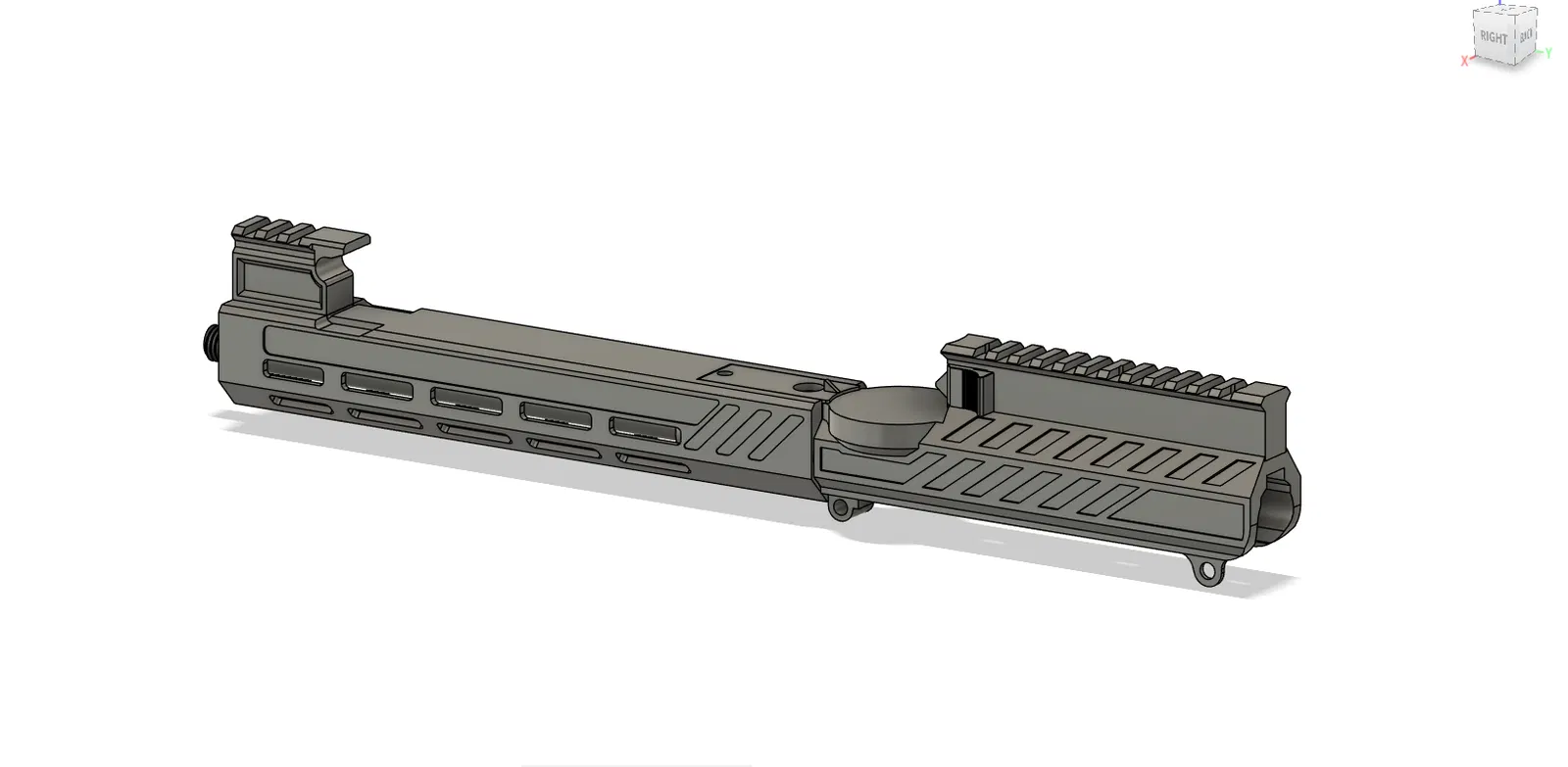

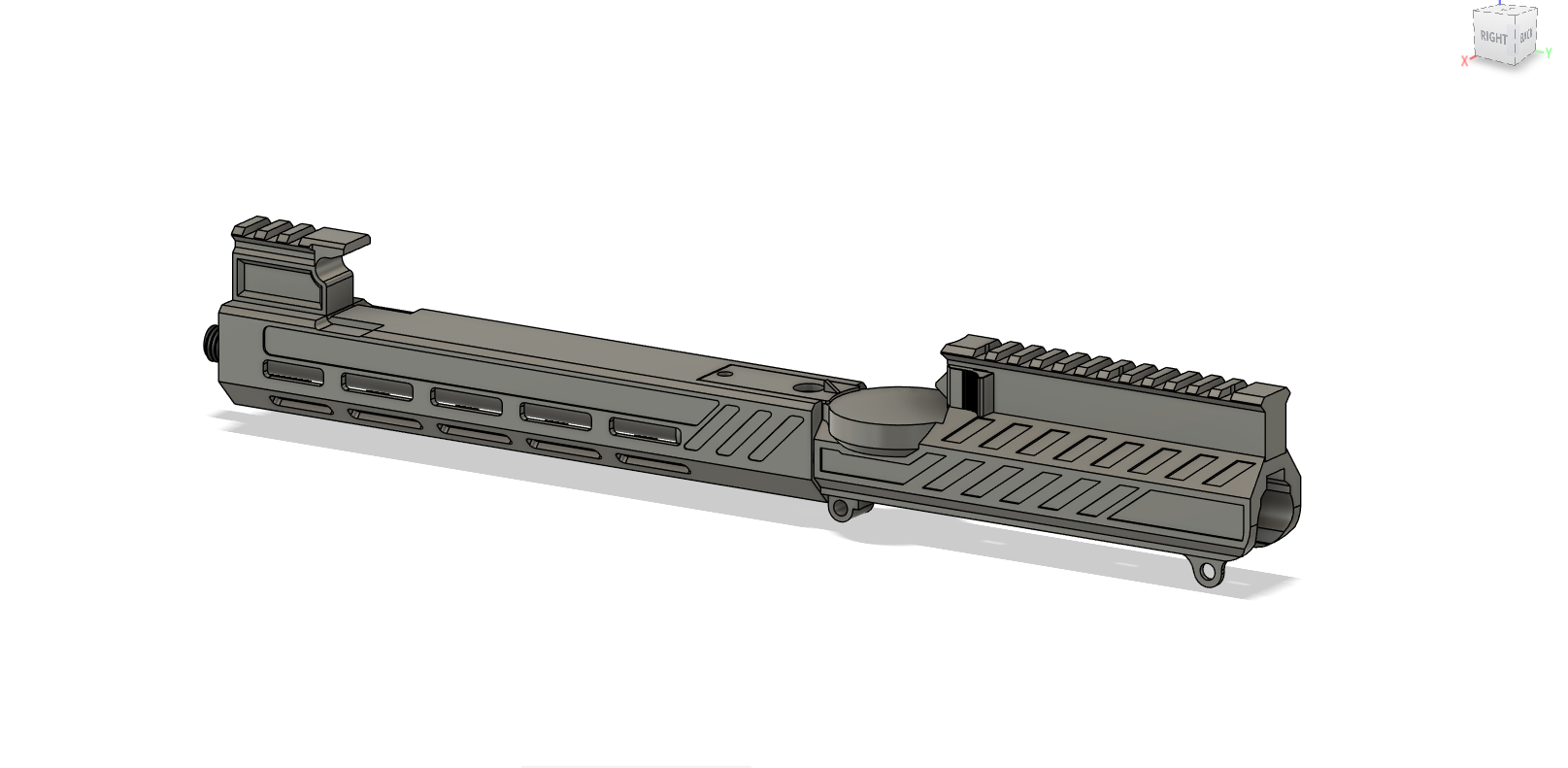

Bộ phận trên AR-57 cho Nền tảng ICS Lower

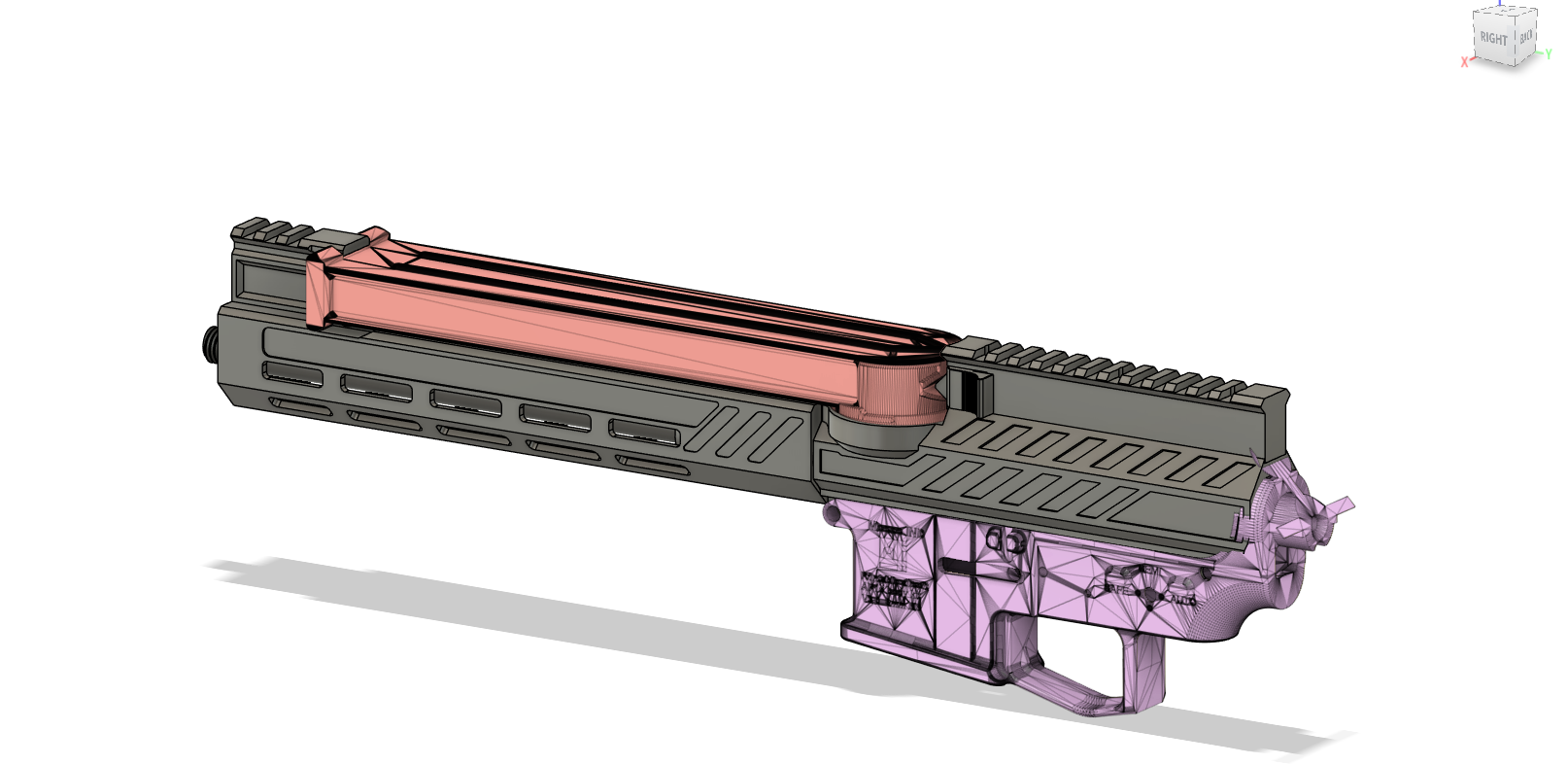

Đây là phiên bản AR-57 của tôi cho airsoft. Phiên bản Echo 1 rất khó tìm ở chỗ tôi và tôi thực sự muốn có một cái, vì vậy tôi quyết định tự làm cho ICS của mình. Cái này sẽ hoạt động với các bộ phận dưới (lower receiver) ICS tiêu chuẩn cũng như bộ phận dưới CXP. Phần ốp tay (handguard) cung cấp một hệ thống ray tương thích M-LOK.

Dự án này không yêu cầu bất kỳ sửa đổi nào đối với hộp số (gearbox) hoặc bộ phận dưới, vì vậy bạn có thể thay thế lại bộ phận trên (upper receiver) tiêu chuẩn của mình bất kỳ lúc nào.

Cái này sẽ không hoạt động với bộ phận trên hộp số ICS có EBB (electric blow back). Bộ phận EBB quá cao. Bạn sẽ cần lấy một bộ phận trên hộp số riêng không có EBB.

Các bộ phận cần thiết
(bạn không cần các bộ kit vít/chèn nhiệt này, nhưng bạn cần lò xo cụ thể)

| Bộ phận | Số lượng cần | Link mua |
| :----------------------- | :----------- | :-------------------------------------------------------------------------------------------------------------------------------------- |
| Chèn nhiệt M3 | 5 | https://www.amazon.com/gp/product/B09TNK8GD6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| Chèn nhiệt M4 | 5 | https://www.amazon.com/gp/product/B0CX8VQYWM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| Vít đầu lục giác M3 x 25 | 3 | https://www.amazon.com/gp/product/B0CQNN6NY3/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| Vít đầu lục giác M3 X 6 | 1 | https://www.amazon.com/gp/product/B0CQNN6NY3/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| Vít đầu chìm M3 X 6 | 2 | https://www.amazon.com/gp/product/B0CMCDWWRZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| M4 X 8MM | 4 | https://www.amazon.com/gp/product/B0CSX4LF6Y/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| M4 X 10MM | 2 | https://www.amazon.com/gp/product/B0CSX4LF6Y/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 |
| Lò xo nén 0.8 x 9mm x 35mm | 1 | https://www.amazon.com/gp/product/B0B6J19Q14/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1 |
| Hopup P90 | 1 | https://www.evike.com/products/30704/ |
| Nòng trong ~250mm | 1 | https://www.evike.com/products/84036/ |

Sử dụng vít ở đâu?
3 con vít M3x25 dùng cho ray trên của bộ phận trên (upper receiver)
1 con vít M3x6 đầu lục giác dùng để giữ hopup
2 con vít M3x6 đầu chìm dùng cho ray trước ở phía trước ốp tay (handguard)
4 con vít M4x8 dùng để giữ ốp tay vào bộ phận trên
2 con vít M4x10 dùng để gắn nòng ngoài vào ốp tay/bộ phận trên
Tất cả các chèn nhiệt đều được chỉ rõ trong video bên dưới

Video hướng dẫn lắp ráp:

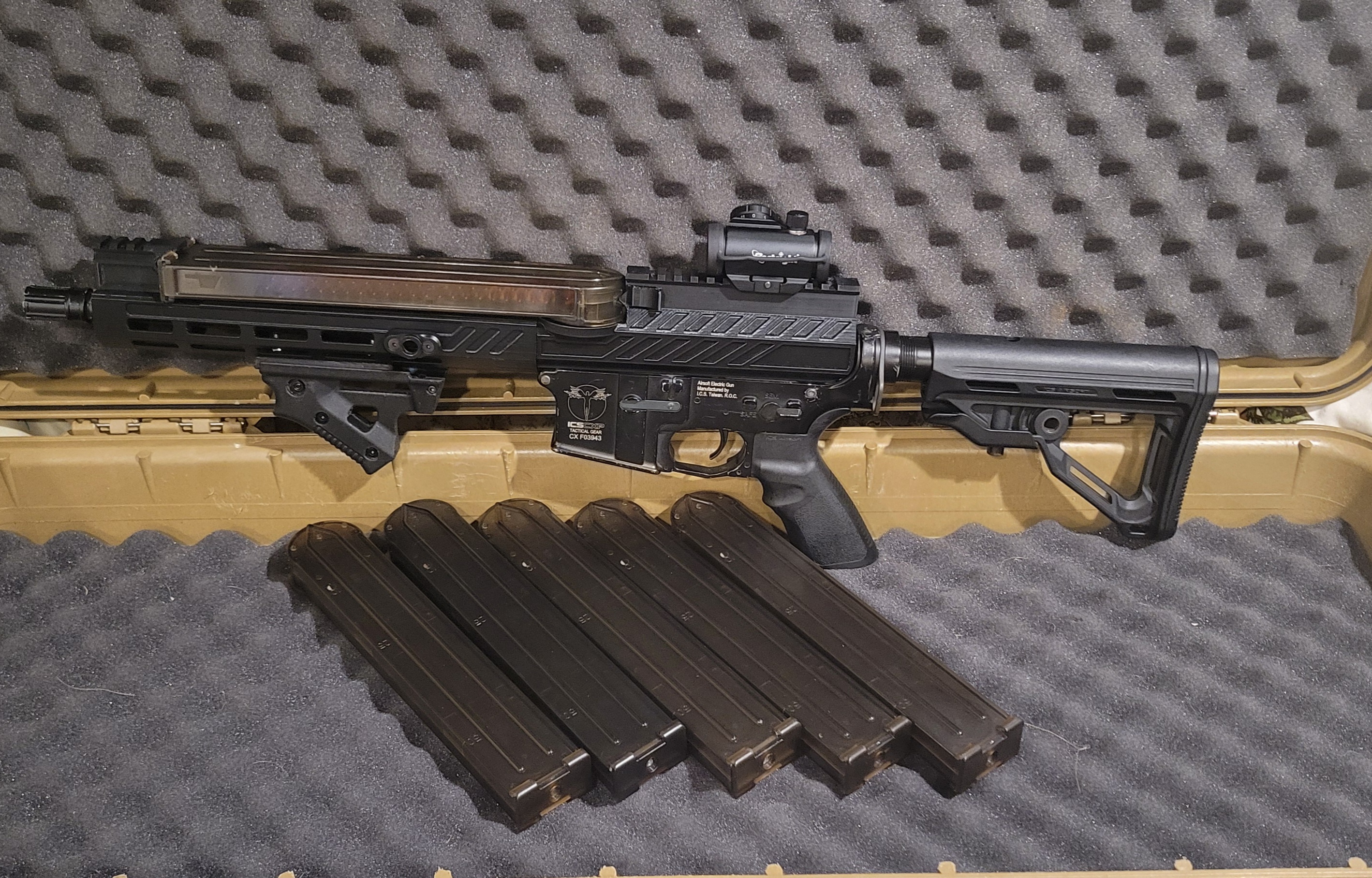

Link súng cầm tay cho ảnh: https://www.thingiverse.com/thing:5526005

Chỉnh sửa: 20/09/24
Đã thêm một biến thể cho nòng gọi là nòng phẳng. cái này có thể in nằm phẳng trên bàn để các đường vân in theo hướng mạnh hơn. Điều này sẽ giúp ngăn chặn bất kỳ phụ kiện nòng nào bị gãy.
Phần này chỉ cần hỗ trợ gần ren và có thể gần các lỗ gắn vít. nó không cần hỗ trợ bên trong nòng
