Dock OnePlus 6

OnePlus 6 xịn ghê á, mà chắc cũng mới thôi ha. Tìm hoài không thấy cái dock nào cho nó hết trơn! Nên tui tự làm một cái luôn.

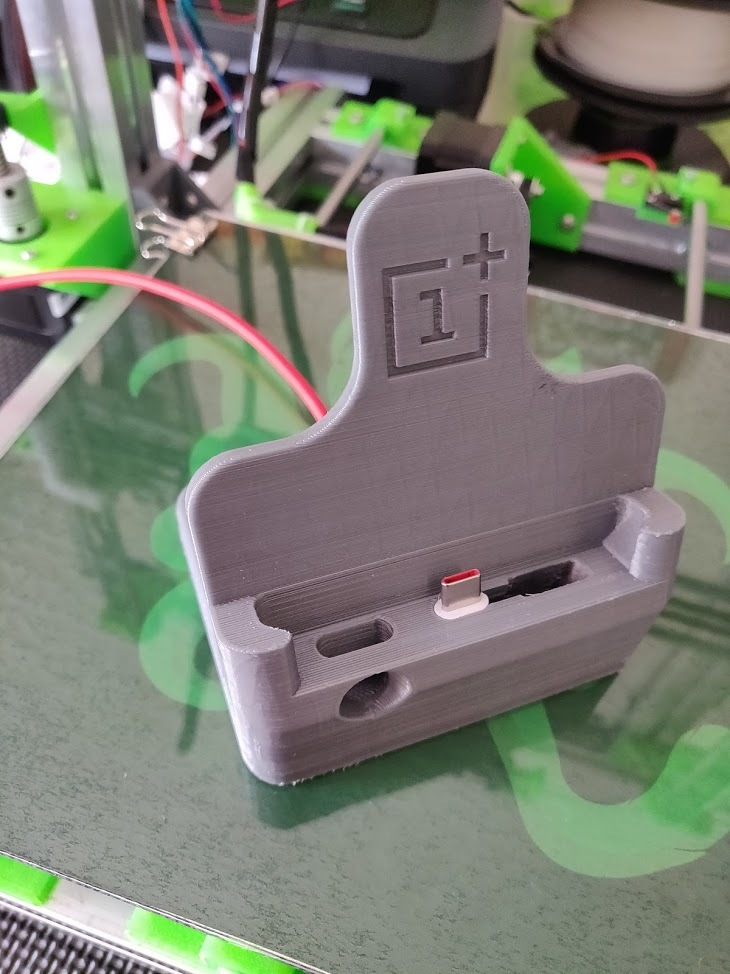

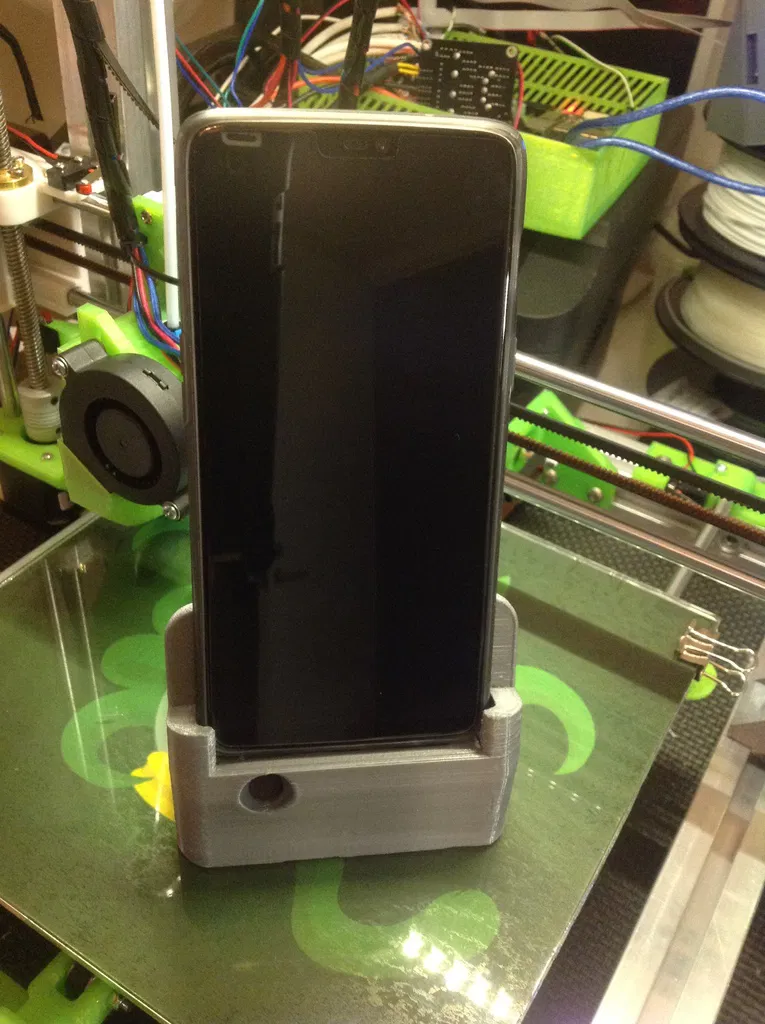

Hy vọng mọi người thích nha, cái dock này ôm sát lắm, làm cho OnePlus 6 xài với cái ốp lưng trong suốt đi kèm máy và dây cáp USB C zin đó.

Các loại ốp lưng khác có thể cũng xài được. Còn nếu không xài ốp lưng thì nó hơi... ọp ẹp nha. Nếu không xài ốp mà không muốn nó ọp ẹp, tui gợi ý mấy cái miếng dán mềm nhỏ nhỏ dán vô dock nha, tại cái điện thoại nó cứng lắm. Mà nếu muốn chỉnh sửa lại cái mẫu này thì cứ tự nhiên nha! Các loại dây cáp khác có thể cũng xài được, có gì nhớ bình luận cho tui biết nha!

À, tui có khoét một cái lỗ dưới loa đó, nghe nhạc hay hơn hẳn luôn! Có thể luồn vừa đầu cắm 3.5mm qua lỗ bên kia, mà tui chưa thử.

CÁCH LẮP ĐẶT:

1. In ra
2. Kiểm tra coi có cạnh sắc không
3. Luồn đầu nối USB C qua lỗ dưới đáy
4. Kéo nhẹ dây cáp để nó vô cái rãnh ở giữa
5. Ấn cái đầu nối vô cái rãnh ở giữa. Nhớ kéo nhẹ dây cáp khi làm nha, đừng có giật mạnh! Coi chừng hư đó.
6. Luồn dây cáp ngược ra sau và kéo nhẹ cho nó hơi căng.
7. Từ trước ra sau, lắc cái dây cáp vô chỗ lõm. Có thể bạn sẽ cần dùng cái gì đó để nạy nó vô nếu nó hơi chật. Nếu máy in bạn căn chỉnh tốt thì không sao đâu. Nếu bạn xài tua vít kim loại như tui thì cẩn thận nha! Xài đồ nhựa thì tốt hơn.
8. Xong!

Cài Đặt In

Máy in:

Anet AJ8 (AM8/AX8 mod)

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

15% Tam giác

Lưu ý:

Tôi có xài brim nhưng nếu máy in bạn dính tốt thì không cần đâu.

In bằng PLA Grey Clas Ohlson thấy ổn lắm.

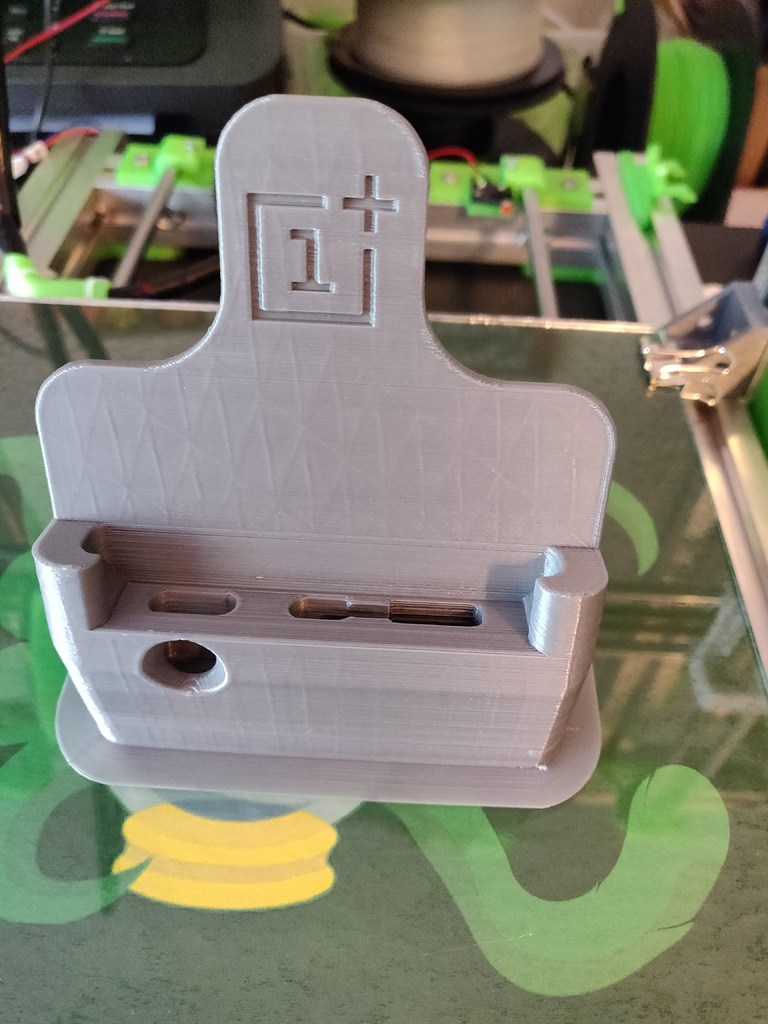

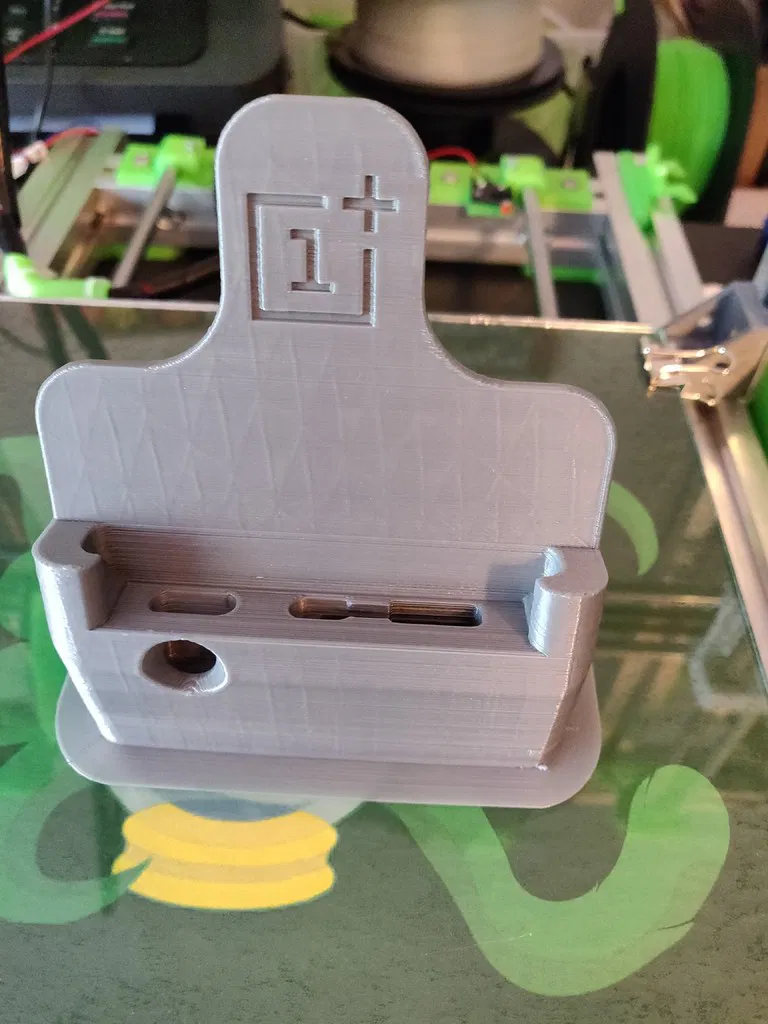

Khi tôi in ở tốc độ 40mm/s và 2 lớp thành thì đẹp lắm nhưng do góc nghiêng của mặt trên nên infill bị lộ ra. Lần in thứ hai là với 4 lớp thành và 80mm/s, làm infill không còn lộ nữa nhưng tôi chưa căn chỉnh máy in cho tốc độ đó. Chắc bạn biết tốc độ nào là tốt nhất cho máy in của bạn, nhưng tôi đề nghị thêm một hoặc hai lớp thành so với bình thường do vấn đề infill.

Sau Khi In

Đừng làm trầy cái dây cáp nha!

Cái rãnh dây cáp có thể hơi sắc tùy thuộc vào cách bạn in. Tôi đề nghị bạn rà tay qua tất cả các cạnh mà dây cáp có thể chạm vào, nếu thấy hơi sắc thì dùng dũa. Mình không muốn làm trầy mấy cái dây cáp xịn sò đó nha!

Cách Tôi Thiết Kế

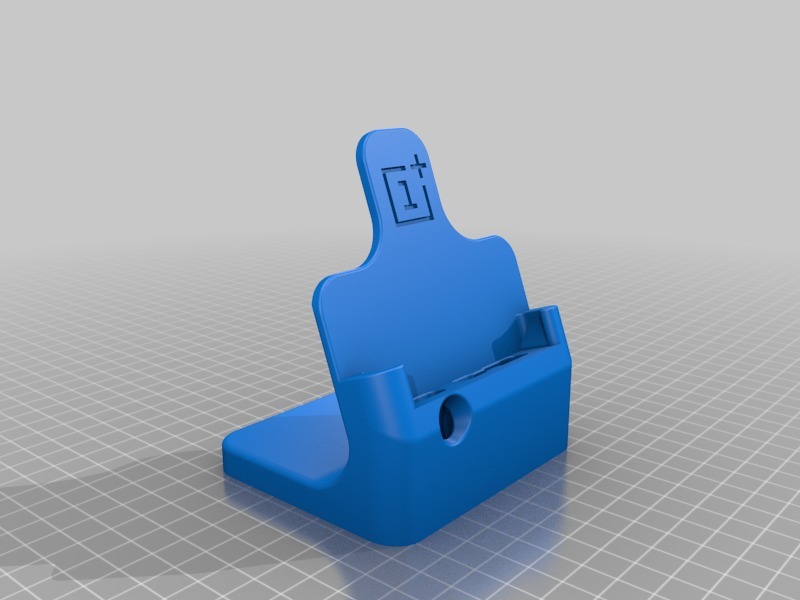

Tôi chỉ mô hình hóa cái này trong Fusion 360. Lấy một tấm hình cái điện thoại trên mạng, tạo mô hình khối với kích thước đúng (đo bằng thước kẹp) và lấy đường viền cơ bản trên khối từ hình ảnh.

Sau đó, tôi tạo mô hình dock xung quanh khối điện thoại với dung sai và kích thước tùy ý.

Mô hình hóa một phiên bản đơn giản của đầu nối USB C và một đoạn dây cáp để có lỗ đúng.

Cuối cùng, trong lúc máy in đang nóng lên, tôi thêm logo OnePlus lên trên!

Sau lần in đầu tiên, tôi lắp thử mọi thứ, nhận ra chỗ này chỗ kia hơi chật và sửa lại kích thước.
