Móc Skadis cho Insert nhiệt, M2.5

LƯU Ý: Đây là một bộ phận dùng chung với các dự án gắn đồ khác lên Skadis và tự nó không làm được gì nhiều.

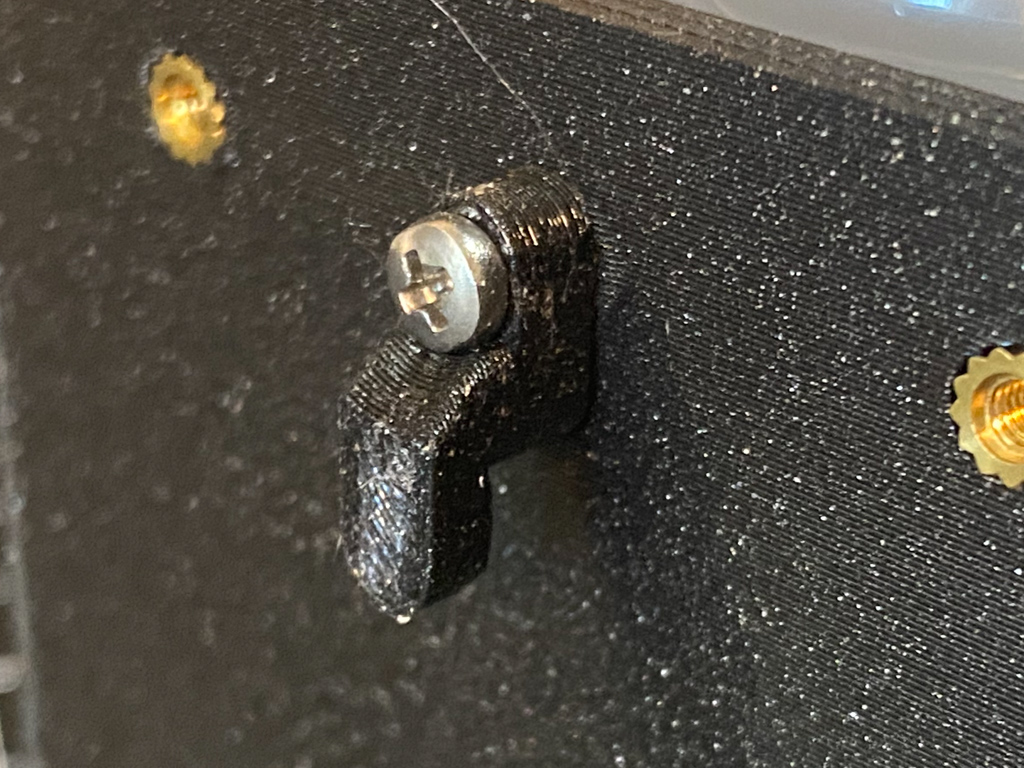

Đây là một cái móc đơn giản để gắn đồ lên bảng pegboard Skadis. Những cái móc này dùng ốc M2.5, loại ốc này có thể vặn vào các insert nhiệt M2.5. Các con ốc này tạo ra một giao diện rất chắc chắn, có thể chịu được trọng lượng khá lớn và cho phép bạn sắp xếp lại dễ dàng mà không sợ làm gãy các phần lồi ra bằng nhựa.

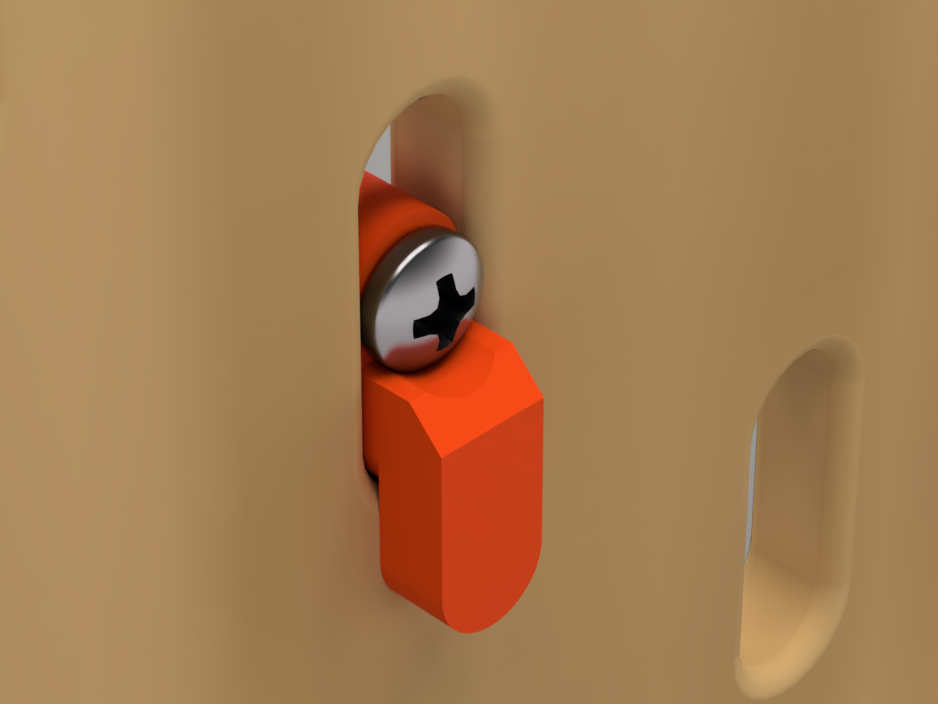

Toàn bộ cái móc và con ốc M2.5 đều lọt qua các khe của bảng pegboard Skadis với độ hở vừa đủ để tạo ra một bề mặt móc chắc chắn ở phía sau. Ban đầu tôi dự định dùng ốc M3 phổ biến hơn, nhưng yêu cầu quan trọng là đầu ốc phải nhỏ hơn 5mm, điều này khá khó tìm với ốc M3. Tuy nhiên, ốc M2.5 thì hoạt động hoàn hảo.

Lợi ích

• Vị trí đặt đồ vật linh hoạt hơn
  • Điều này có thể đạt được bằng cách cung cấp một lưới các "ổ cắm" ở mặt sau của mô hình (xem hình bên dưới)
• Cung cấp móc gắn chắc chắn bằng cách đặt tải trọng lớn hơn lên các bộ phận kim loại
  • Đây là điểm mấu chốt đối với bất kỳ ai đã từng sử dụng móc in 3D trên bảng Skadis, đặc biệt nếu bạn đã từng sắp xếp lại bảng của mình vài lần.
• Cho phép thiết kế/in bộ phận dễ dàng hơn bằng cách loại bỏ nhu cầu về các phần móc chìa ra ngoài hoặc góc in nghiêng
  • Có rất nhiều thiết kế tuyệt vời hoạt động tốt với các móc "in sẵn", nhưng đối với các thiết kế "giá đỡ" hoặc "hộp đựng" lớn hơn, việc thiết kế một mô hình có thể in được và đáng tin cậy có thể khá khó khăn.

Ví dụ

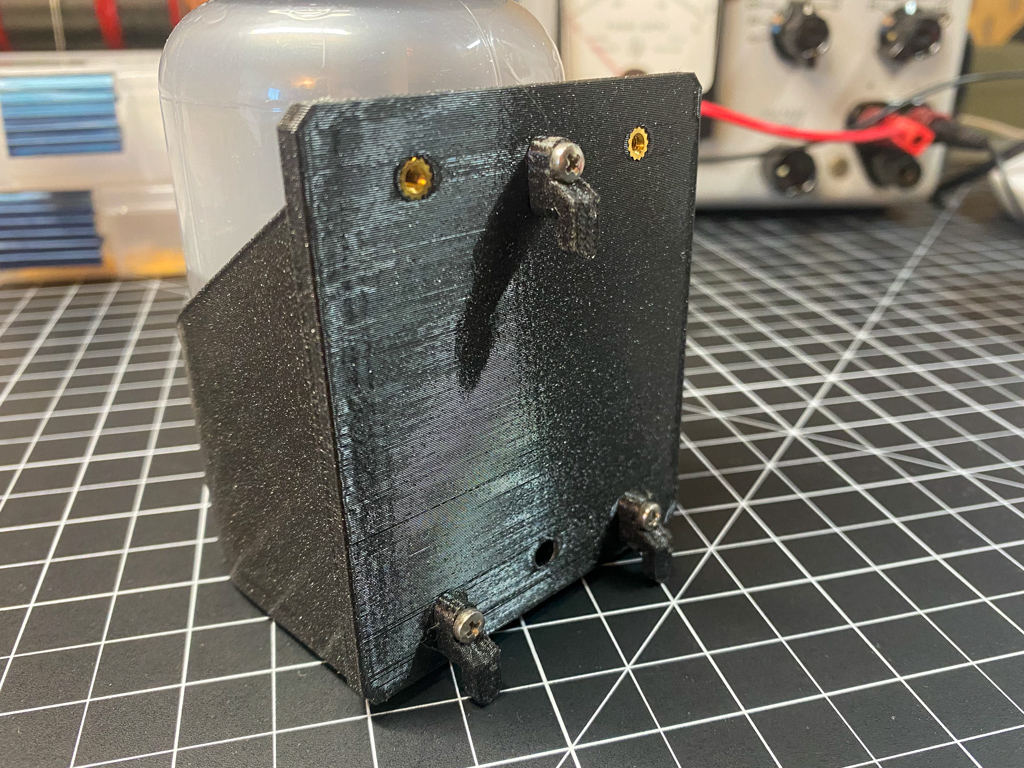

Giá đỡ chai xịt

Phần cứng cần thiết

Ốc M2.5 có đường kính đầu 5mm hoặc nhỏ hơn là bắt buộc để những cái móc này hoạt động được. Ban đầu tôi dự định dùng ốc M3 phổ biến hơn nhưng rất khó tìm được ốc có đầu nhỏ hơn 5mm, đây là giới hạn trên do chiều rộng của khe Skadis là 5mm. Tuy nhiên, ốc M2.5 với đường kính đầu này (hoặc nhỏ hơn) thì có rất nhiều.

Ngoài ra, vật thể được gắn lên Skadis, lần lượt, cần có một số ổ cắm để lắp các insert nhiệt M2.5 với khoảng cách phù hợp (20mm x 20mm). Xem thêm về điều này trong phần "Gợi ý sử dụng dự án" bên dưới.

Độ dài lý tưởng của ốc gắn sẽ phụ thuộc vào loại insert bạn đang sử dụng. Nếu ốc quá ngắn, nó sẽ không tạo ra một mối gắn chắc chắn và nếu nó quá dài, nó có thể ăn sâu vào ổ cắm, gây ra các vấn đề riêng.

Đối với insert có độ sâu 4mm, tôi đã thành công nhất với ốc dài 8mm và đối với các insert sâu hơn, 5.9mm, ốc dài 10mm hoạt động tốt nhất.

Mặc dù có thể sử dụng ốc M2.5 bằng nylon/nhựa để gắn chúng, tôi khuyên dùng ốc kim loại. Bản thân con ốc sẽ chịu phần lớn tải trọng cơ học khi gắn/tháo và khi đứng yên, và một số ốc nylon có thể bị gãy nếu xử lý không cẩn thận.

Ốc đề xuất:

• McMaster Carr 92000A105 (8mm, 4.74 USD, 100 chiếc)
• McMaster Carr 92000A106 (10mm, 5.13 USD, 100 chiếc)

Insert nhiệt đề xuất:

• CNC Kitchen "M2.5 Standard" (ø 4.6mm, sâu 4.0mm)
  • Prusa Eshop (11.99 USD, 100 chiếc)
  • CNC Kitchen Store (9.99 EUR, 100 chiếc)
• McMaster Carr 94459A439 (ø 4.1mm, sâu 5.9mm, 9.50 USD, 25 chiếc)

Gợi ý về Insert nhiệt

Nếu bạn chưa từng sử dụng insert nhiệt trước đây, tôi khuyên bạn nên xem các video và bài đăng trên blog tuyệt vời của Stefan về chúng, điều này đã giúp tôi rất nhiều. Bài viết này là một khởi đầu tốt: TIPS & TRICKS FOR HEAT-SET INSERTS USED IN 3D PRINTING

Để lắp insert, bạn chỉ cần một mỏ hàn giá rẻ có thể gắn đầu T18 và/hoặc M900 và các đầu nối phù hợp. Tôi đã mua một chiếc mỏ hàn rẻ tiền 9 USD trên Amazon chỉ cho mục đích này và nó hoạt động khá tốt.

Tôi nghe nói một thiết lập kiểu "máy khoan" có thể hữu ích nếu bạn thực sự lo lắng về việc lắp insert thẳng đứng hoàn hảo. Tuy nhiên, tôi đã gắn hàng trăm insert vào các dự án của mình mà không cần đến nó và chúng hoạt động tốt. Chỉ cần nhớ đừng dùng nhiều lực - chỉ cần đợi insert làm chảy nhựa xung quanh và để nó tự chìm vào.

Đối với đầu mỏ hàn, tôi đã sử dụng bộ này từ CNC Kitchen và nó hoạt động rất tốt: CNC Kitchen Insert Tips.

Gợi ý in

Tôi chỉ mới in những thứ này trên máy in FFF/FDM bằng PETG, nhưng chúng cũng nên hoạt động tốt với PLA hoặc thậm chí in trên máy in SLA bằng các loại nhựa resin khác nhau. Nếu bạn in chúng trên SLA hoặc bằng các loại sợi khác, vui lòng đăng bài làm hoặc bình luận với chi tiết về cách thức hoạt động của chúng. :)

Để in trên máy Prusa MINI+ của tôi, tôi thấy kết quả tốt nhất ở độ phân giải 0.20mm với 7-8 lớp vỏ, điều này loại bỏ nhu cầu về infill. Cần có hỗ trợ để xử lý phần chìa ra ngoài và tôi đã thành công khi in cả hai hướng "lỗ ốc xuống" và "chân peg xuống", mặc dù theo thời gian tôi đã ưu tiên hướng "lỗ ốc xuống" hơn. Tôi cũng thấy việc sử dụng bộ tạo đường bao "cổ điển" (thay vì bộ tạo Arachne mới hơn) tạo ra các đường bao đối xứng và có thể dự đoán được hơn.

Mặc dù tôi chưa thử nghiệm, điều này không ảnh hưởng nhiều đến chất lượng bản in cuối cùng, nhưng tôi vẫn giữ nguyên bộ tạo "cổ điển" vì nó hoạt động tốt cho hàng chục cái móc tôi đã in.

Tôi thường in 8-24 cái cùng một lúc để có đủ để gắn các dự án trong tương lai. Mỗi cái móc thường mất 6-8 phút để in.

Gợi ý sử dụng dự án

Việc sửa đổi bất kỳ mô hình "giá đỡ Skadis" hoặc "móc Skadis" hiện có nào để thay thế các móc in bằng ổ cắm insert nhiệt ở các vị trí thích hợp sẽ tương đối dễ dàng. Việc xây dựng một dự án xung quanh nó còn dễ dàng hơn nữa, phần lớn là do việc sử dụng insert nhiệt cho phép tự do hơn trong khả năng in.

Nếu bạn đang sử dụng Fusion 360, tôi khuyên bạn nên nhập một mô hình bảng pegboard Skadis vào dự án, sau đó sử dụng nó để hình dung xem sản phẩm hoàn chỉnh sẽ trông như thế nào khi được gắn ở các vị trí khác nhau.

Đối với các dự án giá đỡ Skadis của riêng tôi, tôi sử dụng các mô hình bảng pegboard Skadis mà tôi đã tạo với các bản phác thảo có các vòng tròn 4.4mm với khoảng cách 20mm để dễ dàng đùn ổ cắm. Tệp này có sẵn trong phần "Files" - "Skadis (Short, Small Width) v6.f3d". Bản phác thảo "lỗ insert" có thể dễ dàng sửa đổi để phù hợp với đường kính bạn muốn bằng cách sửa đổi một tham số (d78). Tôi thường chỉ tạo một lưới các lỗ trên "bề mặt gắn" của mô hình, nếu có thể, để cho phép các tùy chọn gắn linh hoạt nhất.

Giống như bất kỳ dự án insert nhiệt nào, tốt nhất là nên kiểm tra dung sai với máy in và các insert bạn đang sử dụng để đảm bảo đường kính và độ sâu lỗ phù hợp với bạn. Trong trường hợp của tôi, sử dụng Prusa MINI+ tiêu chuẩn in Prusament PETG, đường kính 4.4mm và độ sâu lỗ 4.4-5mm hoạt động tốt với các insert M2.5 của CNC Kitchen được đề cập ở trên (đường kính 4.6mm, độ sâu 4mm). Nếu bạn đang sử dụng các insert McMaster Carr dài hơn, hẹp hơn, thì tôi có lẽ sẽ bắt đầu với đường kính 3.9mm và độ sâu lỗ 6.3mm.

Nếu bạn sử dụng những cái móc này trong dự án của mình, tôi sẽ đánh giá cao nếu bạn liên kết trở lại trang này hoặc thêm nó dưới dạng "remix" của dự án này để mọi người dễ dàng tìm thấy phiên bản mới nhất của bản gốc.

Các dự án sử dụng mô hình này

• Giá đỡ Skadis: Chai bơm 60mm
• Giá đỡ Skadis: Chai bóp 61.5mm
• Giá đỡ Skadis: Hộp khăn giấy, loại nhỏ
• Giá đỡ Skadis: Hộp găng tay Latex/Nitrile
• Trạm hàn Skadis: Pinecil (x2), Dụng cụ làm sạch đầu Hakko
• Giá đỡ Skadis: Đầu hàn Pinecil/TS100 (x8)
• Giá đỡ Skadis: Cuộn thiếc hàn
• Giá đỡ Skadis: Ống nhỏ giọt và bút Flux
• Giá đỡ Skadis: Dây điện
• Giá đỡ Skadis: Thước cặp
