Xin chào,

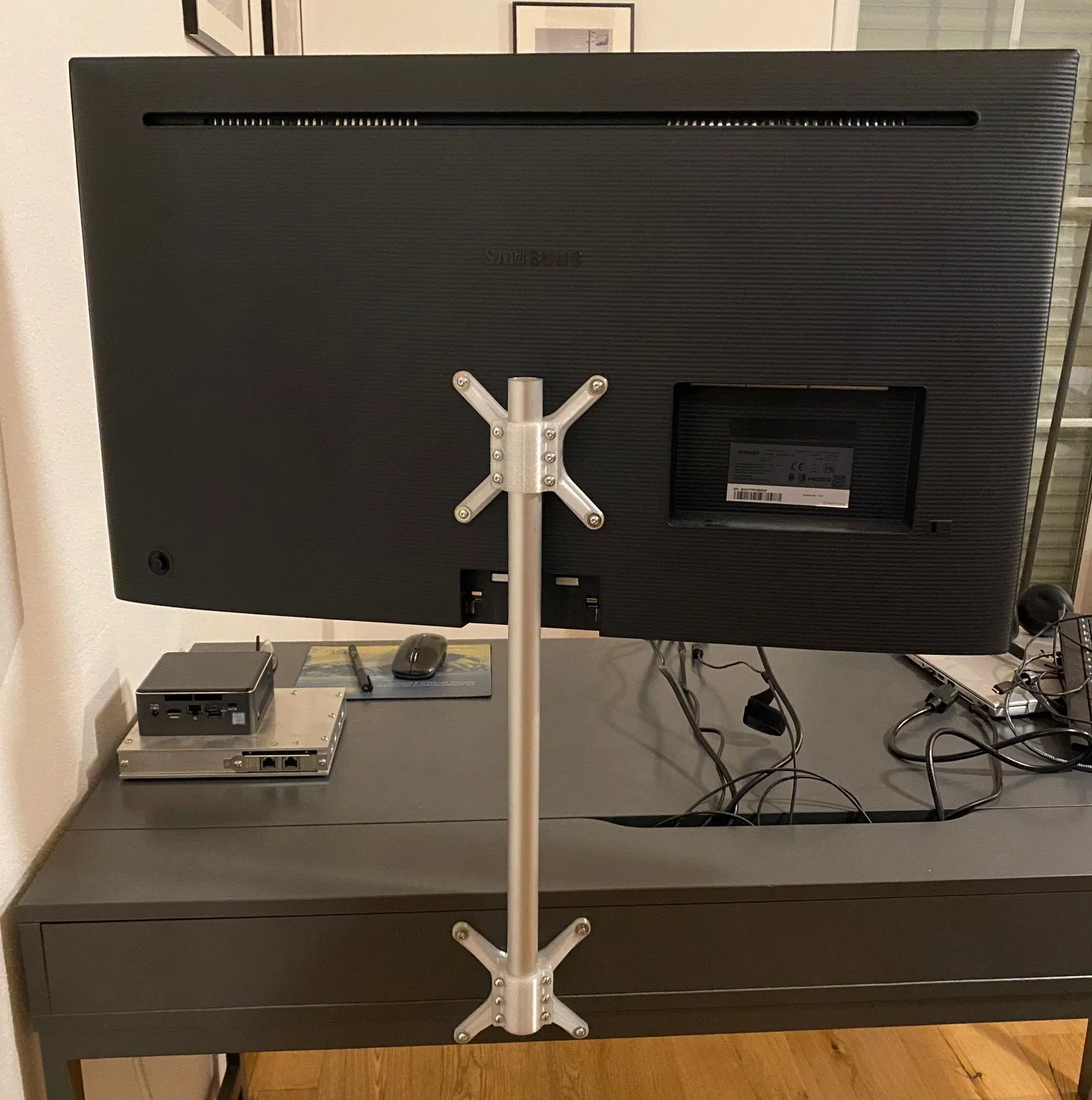

Chân đế màn hình của màn hình 32" của tôi chiếm quá nhiều không gian trên bàn làm việc, vì vậy tôi đã quyết định tạo ra thứ gì đó để kết nối màn hình với bàn làm việc mà không cần chân đế trên bàn.

Ở đây bạn có thể tìm thấy giải pháp của tôi ;-)

Ban đầu tôi hơi nghi ngờ liệu Bộ chuyển đổi có đủ chắc chắn không nhưng hóa ra nó rất chắc chắn.
Vì vậy, thứ duy nhất di chuyển là tấm gỗ của bàn.

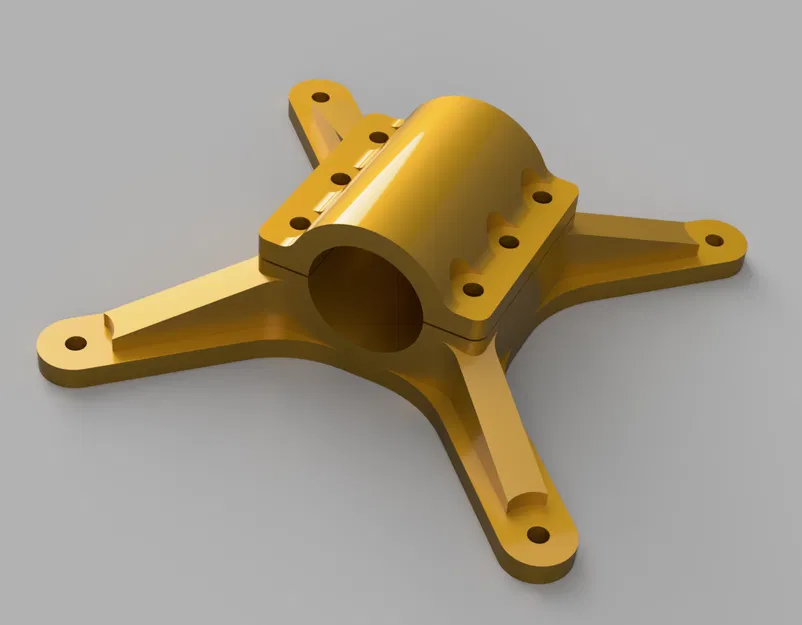

Nó được thiết kế cho ống nhôm 25mm.

Để cố định giá đỡ thứ hai vào bàn, tôi đã sử dụng hai đai ốc tán cho hai vít dưới cùng (ống thép của bàn) và hai đai ốc đóng cho hai vít trên cùng (phần gỗ của bàn).

BOM:
1 cái Ống nhôm 25mm x 1,5mm
18 cái Vít M4x16mm
2 cái Vít M4x25 (đai ốc đóng)
Các vòng đệm nhỏ và lớn cho ốc vít

Hướng dẫn in

Tất cả các bộ phận được in bằng PETG.
Tôi cũng đã thêm tất cả các tệp .3mf, vì vậy bạn có thể xem chính xác cách tôi đã in các bộ phận.

Tất cả các bộ phận được in ở độ cao lớp 0,2mm

Độ đặc:

  • Kẹp 20%
  • Giá đỡ 30%
