Giá đỡ cứng cho Micro Lavalier Sennheiser G2/G3/G4

Mô hình

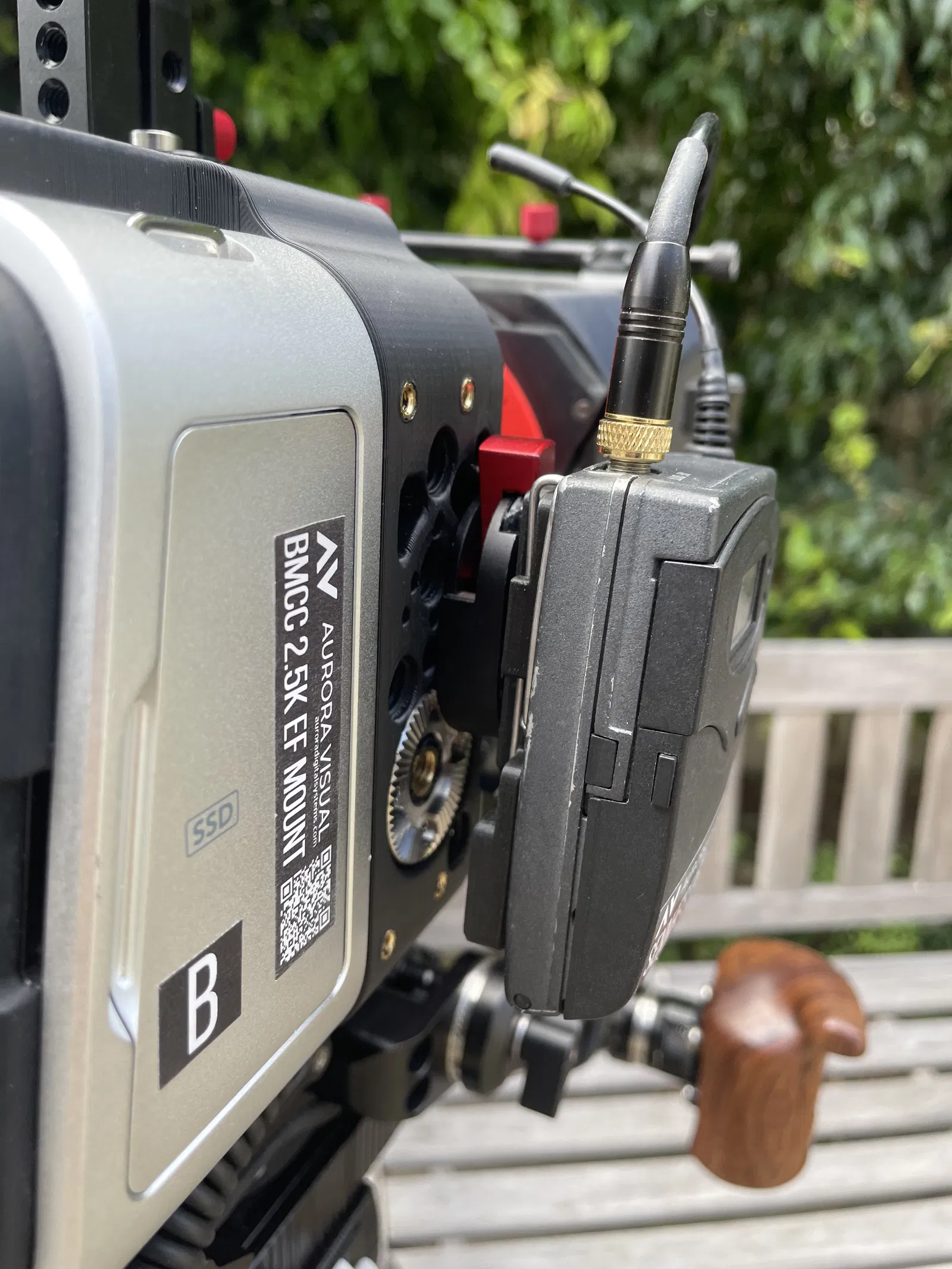

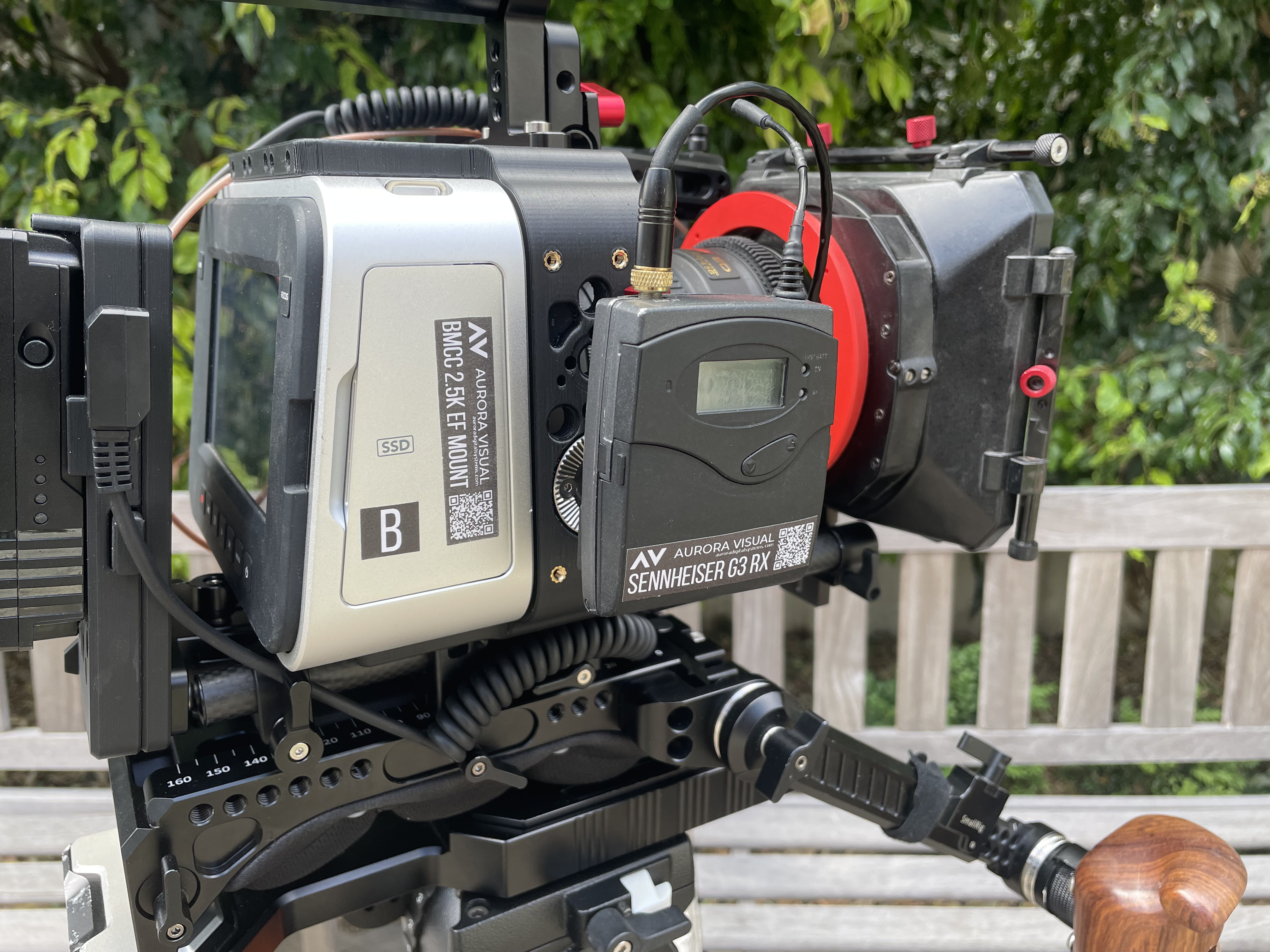

Thiết bị này cho phép bạn gắn cố định bộ thu hoặc bộ phát Lavalier Sennheiser G2/G3/G4 lên khung máy ảnh / máy ghi âm của bạn. Bạn có thể sử dụng kẹp cài thắt lưng bằng thép không gỉ để gắn tấm in 3D hoặc băng dính hai mặt (Khuyên dùng - Đây là thứ tôi đang sử dụng).

Bộ chuyển đổi tháo lắp nhanh (kiểu "wedgie") được thiết kế để phù hợp với các bộ tháo lắp nhanh phổ biến mà bạn sẽ tìm thấy từ Kondor Blue, Lenz Camera Tools, AbelCine 16X9 và các thương hiệu máy ảnh phổ thông khác. Một số bộ chuyển đổi này có độ tương thích hơi khác nhau, vì vậy bạn có thể cần sửa đổi bộ chuyển đổi hoặc tự làm.

Cài đặt in

Tôi thực sự khuyên bạn nên in với ít nhất 4 lớp vỏ ngoài và ít nhất 3 lớp trên/dưới. Các thành ren cho bộ chuyển đổi ren vít cần đủ chắc chắn để không bị nứt và nếu sử dụng bộ chuyển đổi tháo lắp nhanh (kiểu "wedgie") thì chúng có xu hướng bị nứt khi vặn vít quá chặt.

Các bộ phận cần thiết

(2x - 5x) Bộ chuyển đổi ren vít ¼" UNC sang 3/8" UNC

Tùy chọn: (2x) Vít đầu chìm ¼" UNC dài 1/2"

Lắp đặt - (Vui lòng xem hình ảnh để được hướng dẫn)

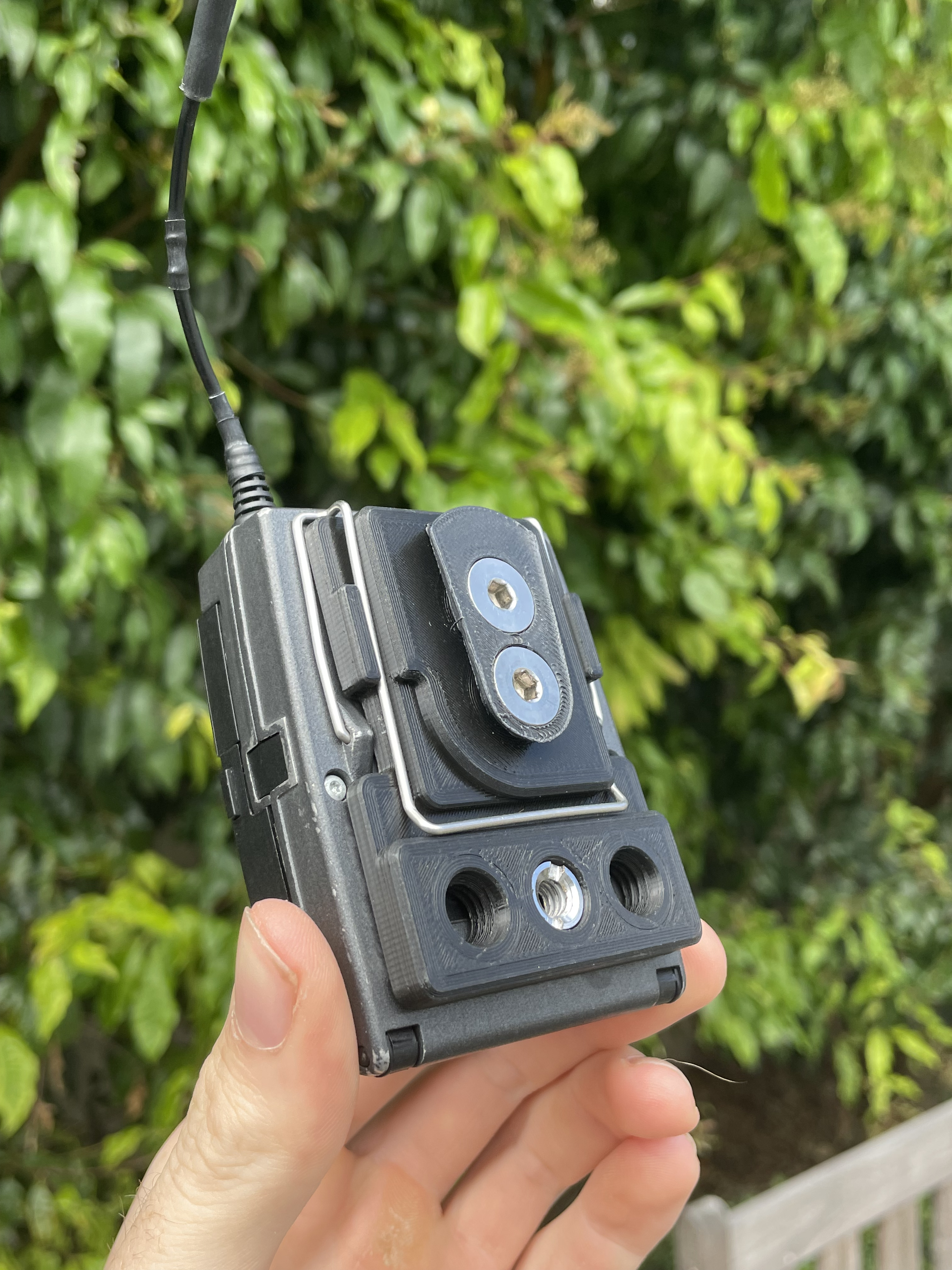

(1) Vặn các bộ chuyển đổi ren vít ¼ sang 3/8 vào các lỗ ren 3/8" UNC trên tấm chính. Nếu sử dụng đế tháo lắp nhanh (kiểu "wedgie"), hãy vặn nó bằng 2 vít đầu chìm ¼" UNC dài 1/2".

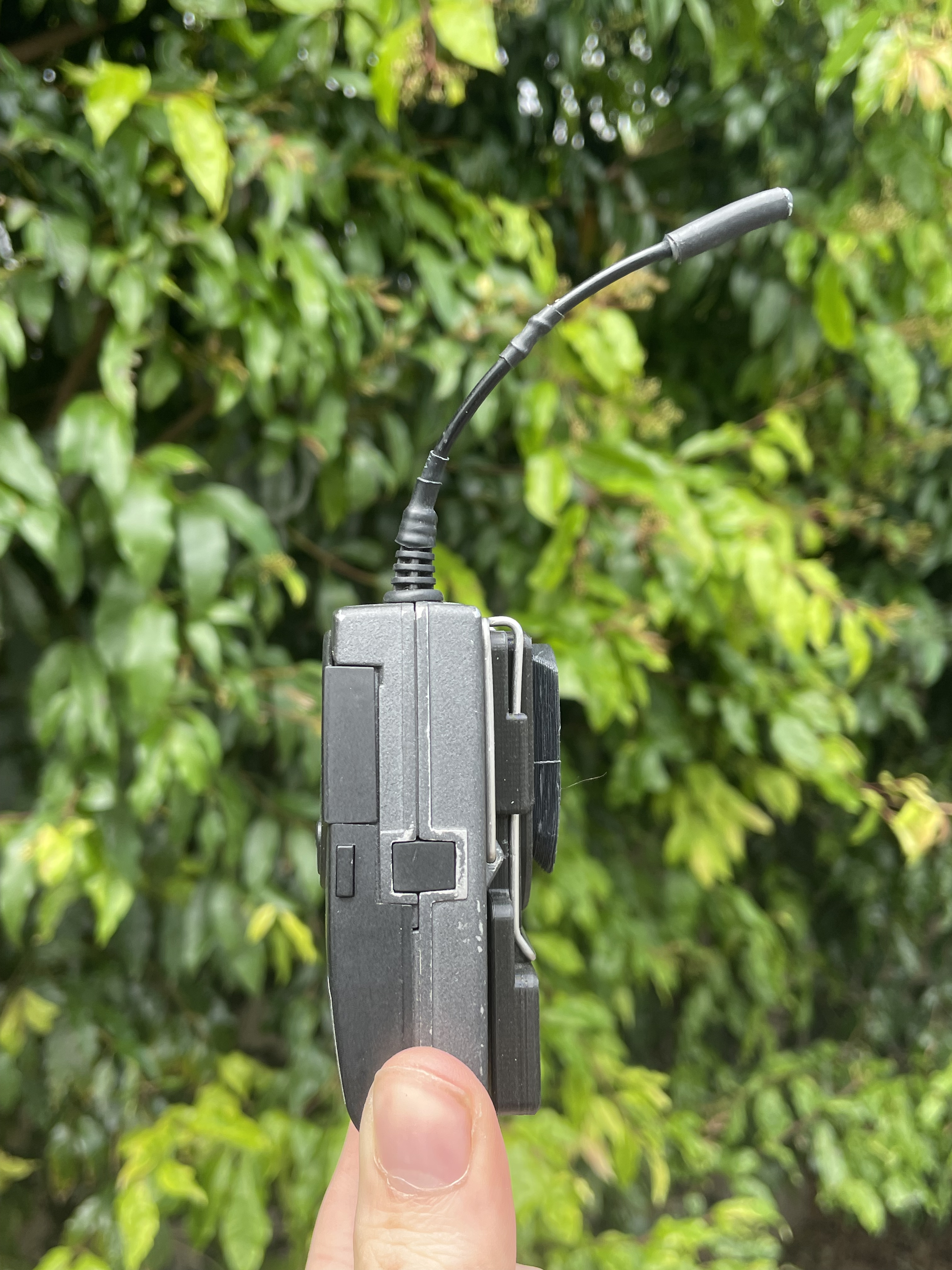

(2) Tháo kẹp cài thắt lưng bằng thép không gỉ khỏi bộ lav, đặt nó lên bộ in 3D và đặt cả bộ in 3D và kẹp cài thắt lưng trở lại bộ lav. (Nếu bạn đang sử dụng băng dính hai mặt, hãy dán nó vào mặt sau của bộ in 3D để dán nó lên bộ lav.

(3) Bây giờ hãy gắn kẹp cài thắt lưng, bộ in 3D không nên cản trở điều này. (Xin lưu ý rằng cũng có thể gắn kẹp cài thắt lưng và bộ in 3D bị lộn ngược, điều này không sao, tùy thuộc vào người dùng chọn hướng nào).

Cài đặt in

Rafts:

Không quan trọng

Supports:

Không cần

Resolution:

0.12mm

Infill:

30%+

Perimeters:

Ít nhất 4x

Filament: Bất kỳ loại PLA, PETG, ABS, Nylon hoặc bất kỳ sợi nhựa bền nào khác.

XIN LƯU Ý Vui lòng liên hệ với tôi trước nếu bạn có ý định in và bán các mặt hàng này. Bạn PHẢI cung cấp một liên kết đến trang Printables gốc!
