Tấm Che Quạt Tản Nhiệt Chủ Động Raspberry Pi 5

Đây là một bộ che quạt thay thế cho bộ che quạt đi kèm với Vỏ Raspberry Pi 5 và hỗ trợ Bộ tản nhiệt chủ động (Active Cooler) Chính hãng của Pi 5. Thông thường, bạn sẽ phải tháo bộ che quạt tiêu chuẩn vì quạt của bộ tản nhiệt chủ động nằm ở vị trí không phù hợp với quạt đi kèm vỏ máy.

Nếu không có bộ che quạt tiêu chuẩn, khí nóng có thể bốc lên và bị quạt hút ngược trở lại vào bên trong vỏ. Trong thiết kế ban đầu, lỗ truy cập GPIO thực sự bị nắp che kín, ngăn khí nóng thoát ra ngoài bằng cách bốc lên qua khe hở trong bộ che.

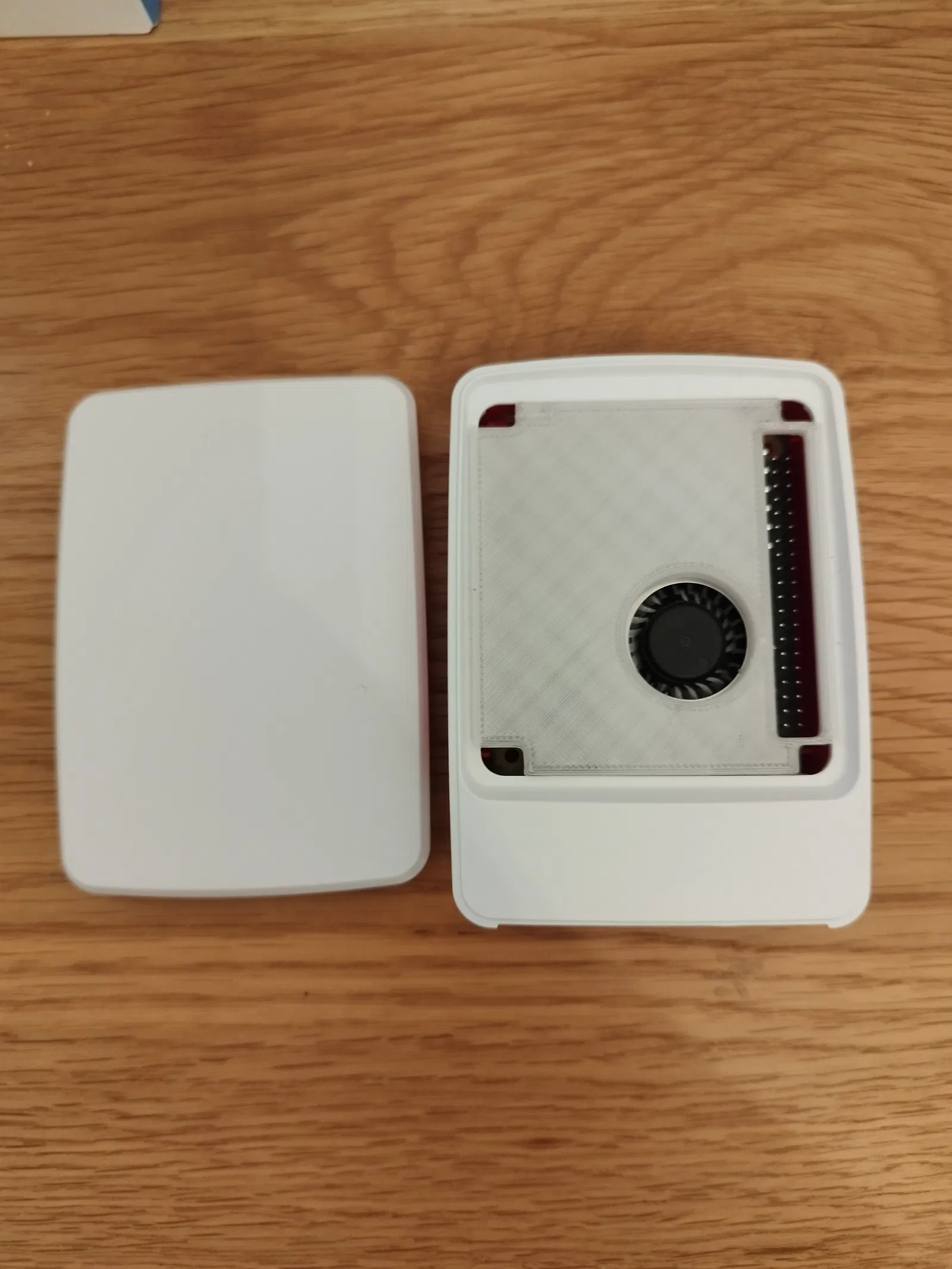

Tôi tin rằng ý định của các nhà thiết kế Vỏ Pi 5 là hút không khí lạnh từ khu vực nắp trên bộ che và thổi trực tiếp lên bộ tản nhiệt kim loại bên dưới bộ che. Áp suất không khí dương bên dưới bộ che lớn hơn áp suất bên ngoài vỏ, buộc khí nóng phải thoát ra ngoài qua lỗ thông hơi ở đáy vỏ dưới bảng mạch của Pi, đồng thời tạo ra luồng không khí làm mát cho các linh kiện dưới bảng mạch.

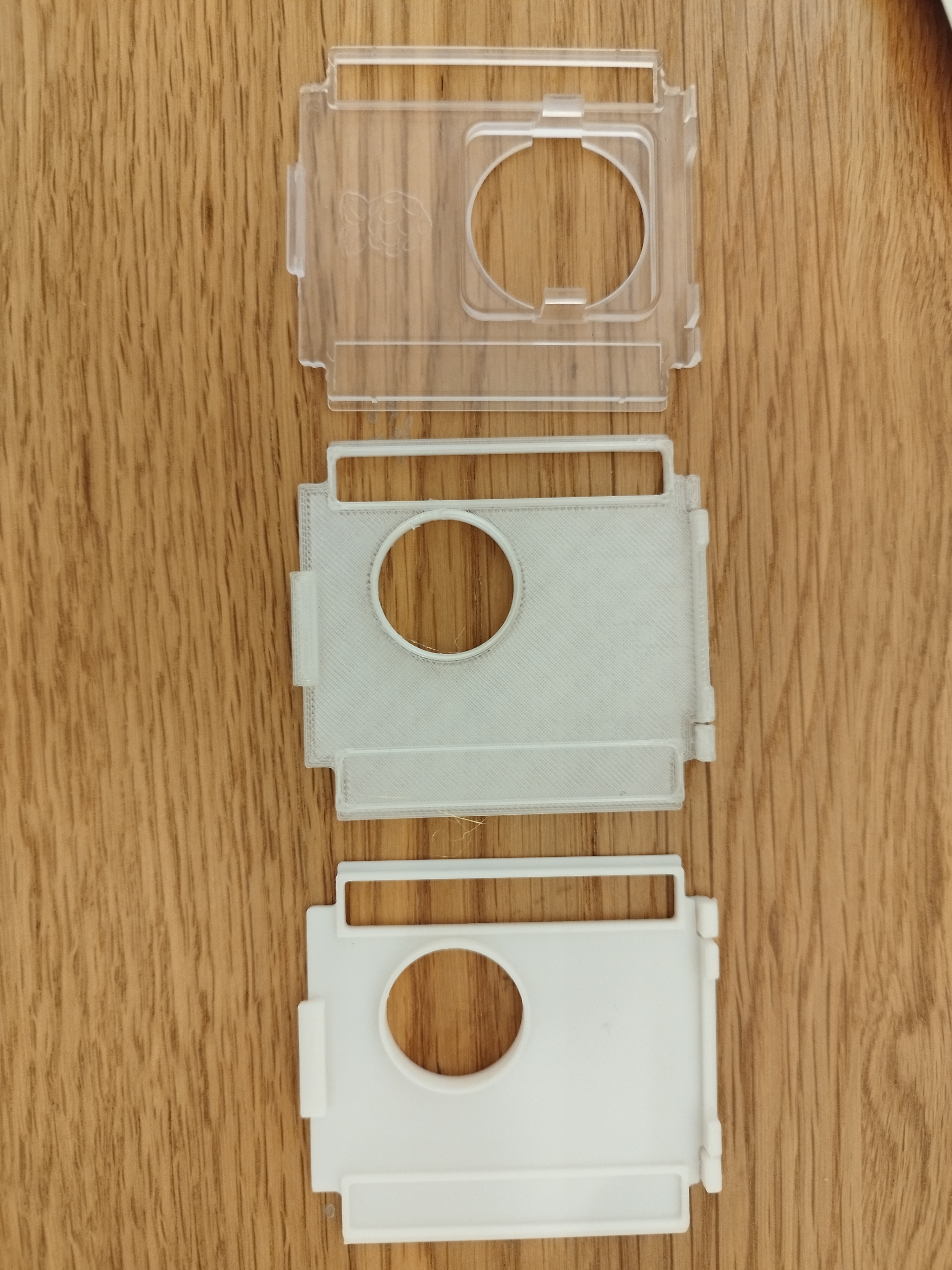

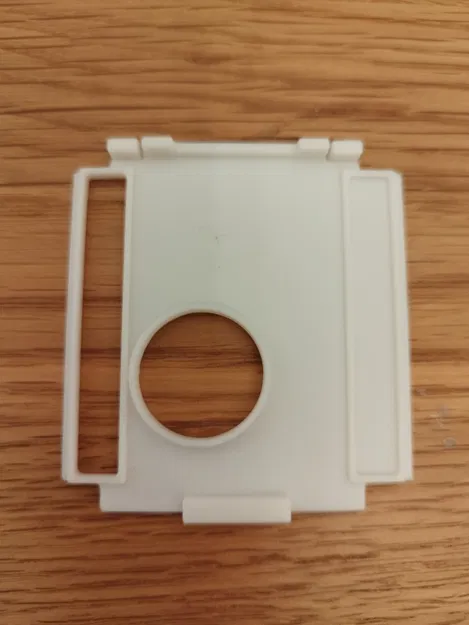

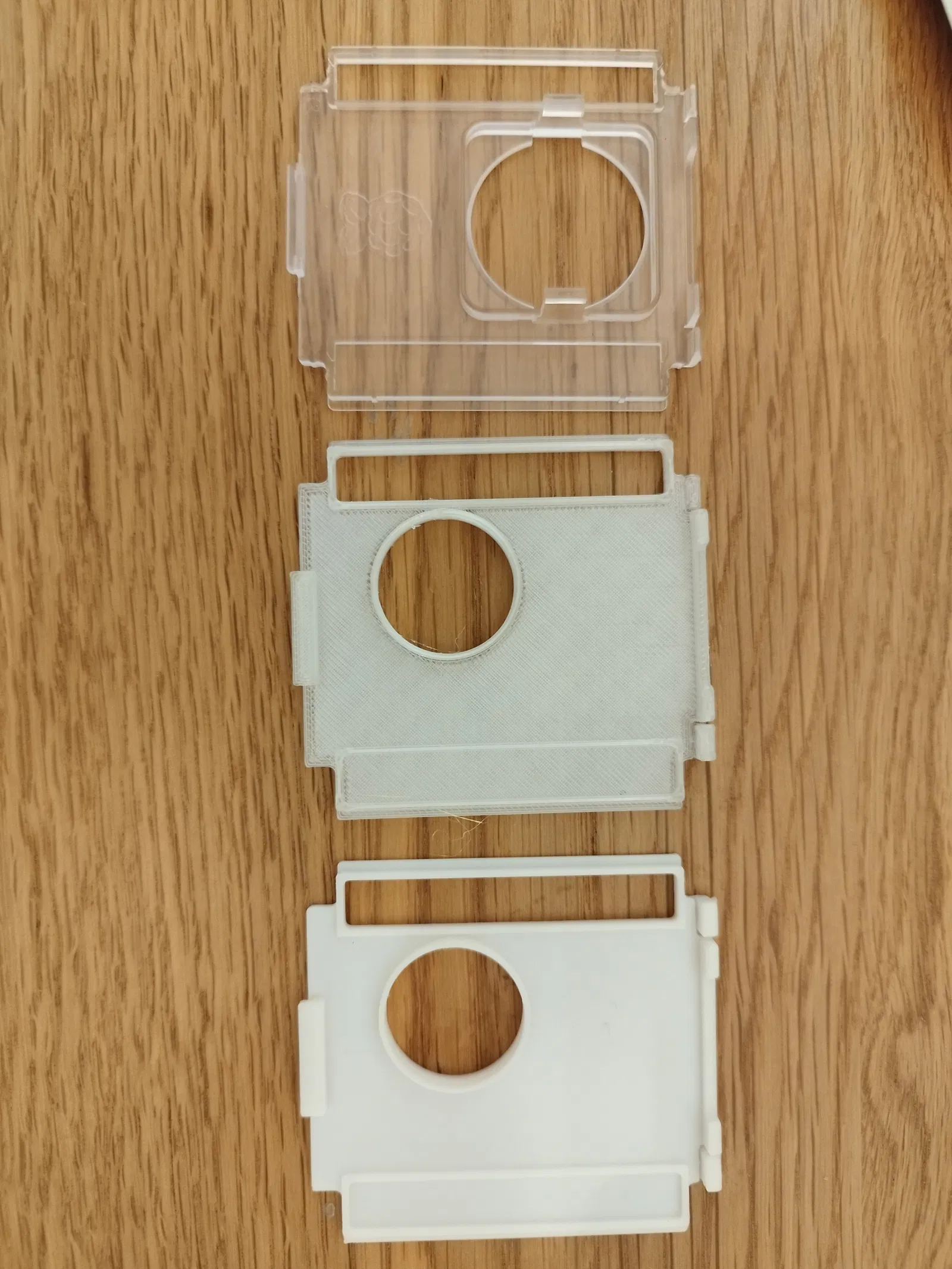

Bộ che này mô phỏng nguyên tắc tương tự, chỉ có điều cửa hút gió của quạt đã được di chuyển từ vị trí mặc định sang vị trí mới nơi quạt của Bộ tản nhiệt chủ động nằm, loại bỏ sự cần thiết phải tháo bộ che tiêu chuẩn. Bộ che mới cũng cải thiện việc làm mát của Bộ tản nhiệt chủ động mà không cần bộ che nào cả bằng cách tạo ra các nguyên tắc tương tự như bộ tản nhiệt và bộ che quạt của vỏ tiêu chuẩn.

Mẹo in:

1). Sử dụng sợi chịu nhiệt có độ bám dính lớp tốt. ABS / ASA. Tôi đã thử PETG nhưng thấy các tab giữ bị gãy sau vài lần lắp. Bạn có thể muốn sử dụng một ít keo siêu dính ở phần dưới của hai tab cuối để cải thiện độ bám dính lớp. Tôi sẽ không sử dụng PLA vì nó bị cong vênh dưới nhiệt.

2). Vòi phun 0.4 mm… đây là một mô hình phức tạp và các tab giữ chỉ dày 0.5mm.

3). 100% Infill và 3 lớp tường. Lại là một mô hình phức tạp cần sự cứng cáp nhất có thể.

Mẹo lắp đặt:

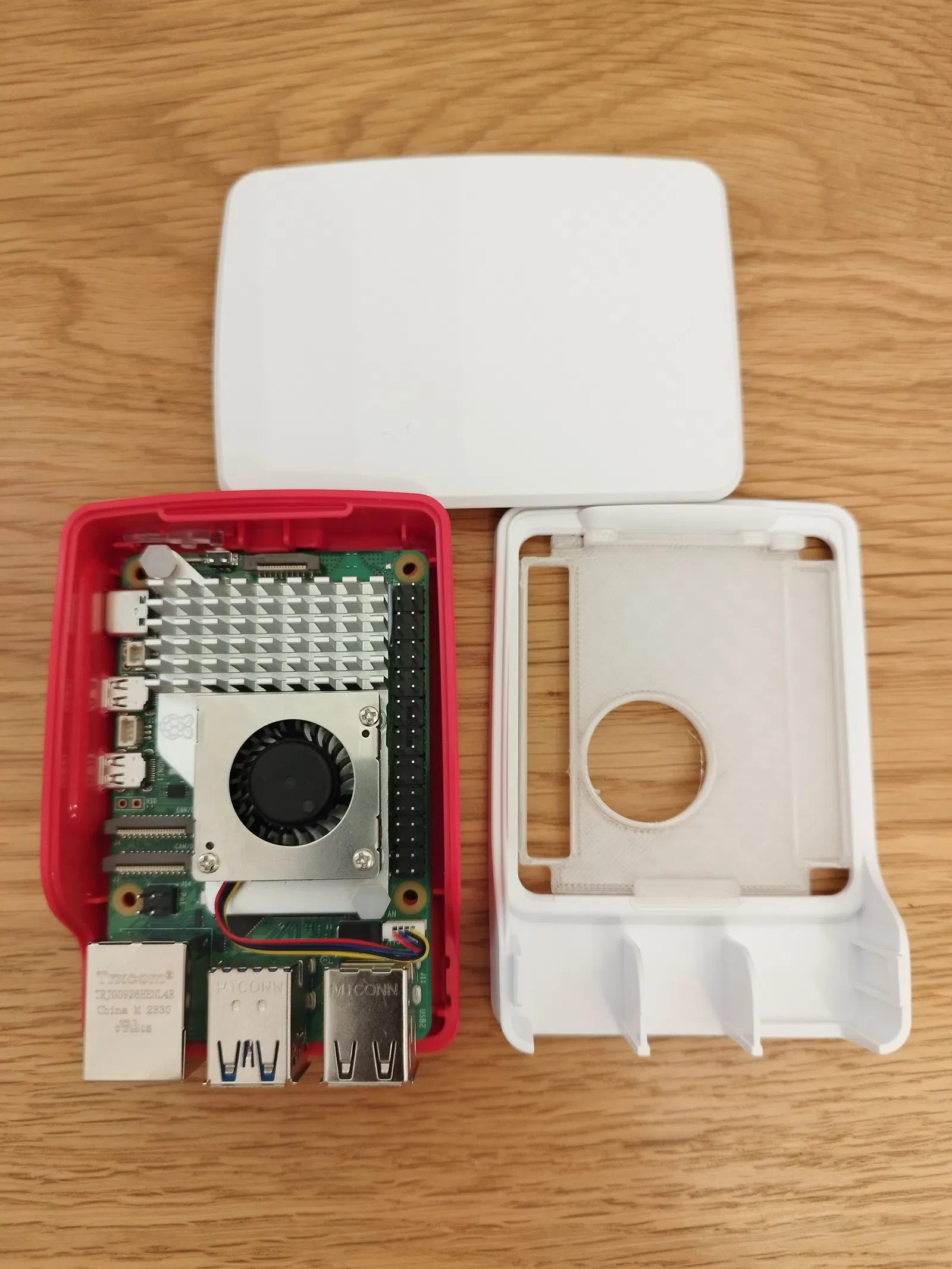

Bộ che được tháo ra bằng cách tháo nắp trên của vỏ, sau đó tháo phần giữa. Bộ che quạt sau đó được tháo ra bằng cách đẩy nó từ bên dưới ở đầu trên (xa nhất so với Cạnh USB của Pi 5). Có hai tab giữ cần được đẩy lùi lại. Lắp đặt thì ngược lại. có một tab căn chỉnh dài được lắp vào trước ở phía USB. Sau đó, ấn đầu trên của bộ che xuống và các kẹp sẽ kêu và cố định nó vào vị trí.

Nếu có bất kỳ đề xuất nào để cải thiện thiết kế, hãy cho tôi biết. Tôi đã cố gắng giữ trung thành nhất có thể với bản gốc nhưng các bộ phận ép phun mạnh hơn FDM. Tôi đã cố gắng giữ nó đơn giản nhất cho những người không có khả năng đa vật liệu, nếu không tôi đã khắc phục điều này bằng TPU và ASA.

Xin lỗi nếu điều này không hoạt động với bạn và máy in của bạn. Sẵn lòng thực hiện các cải tiến khi quá trình thử nghiệm của tôi tiến triển.

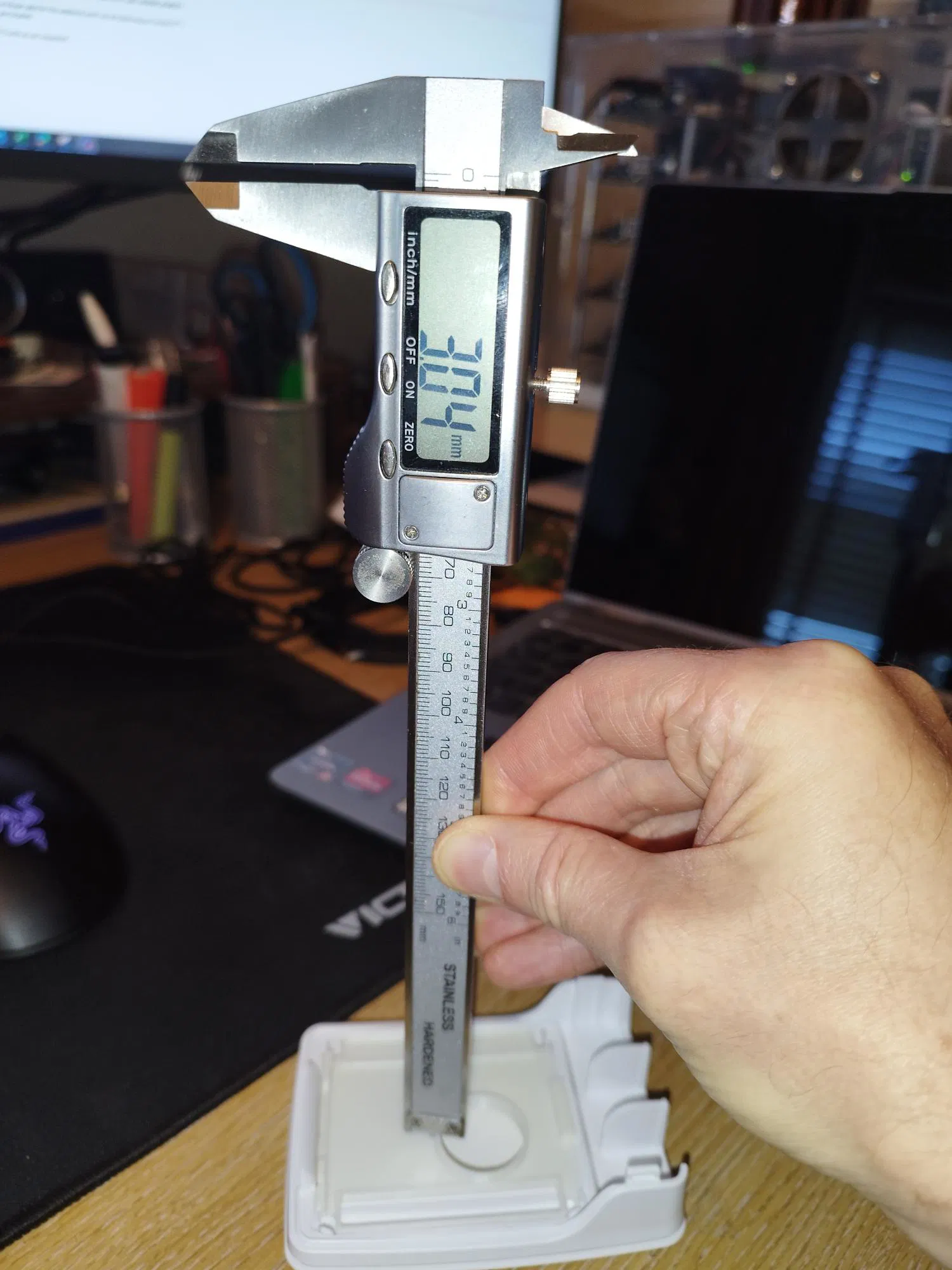

Cập nhật: Một số người dùng báo cáo rằng độ sâu quạt của bộ che quạt ~ 3mm hơi sâu so với cài đặt của họ. Vì vậy, tôi cũng đã tải lên một phiên bản chỉ sâu 2mm. Tôi nghi ngờ điều này phụ thuộc vào miếng tản nhiệt / keo tản nhiệt bạn sử dụng. Tôi đã sử dụng keo tản nhiệt TF8 chứ không phải miếng tản nhiệt đi kèm, mà tôi nghi ngờ dày hơn keo tản nhiệt và gây ra sự cố.

Miếng tản nhiệt: Sử dụng Phiên bản 2mm Keo tản nhiệt: Sử dụng Phiên bản 3mm

Cũng đã thêm một phiên bản có lỗ cho 3 cáp MPI (Hiện chưa thử nghiệm), và rõ ràng luồng không khí sẽ không tốt bằng Phiên bản MPI.
