Phụ kiện cho case Pi 5: Tản nhiệt chủ động, camera và màn hình nhỏ

Remix từ Tấm Che Quạt Tản Nhiệt Chủ Động Raspberry Pi 5 Tác giả simonboydfol_1423516

Tác giả badabby_195295

Lượt tải: 18
Lượt thích: 4
Lượt coi: 301
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 420,4 KB· 420,4 KB

File 4 420,4 KB

pi_5_official_case_active_cooler_insert_small_camera_and_display_1765999582.stlSTL · 192,6 KB
pi_5_official_case_active_cooler_insert_small_camera_1765999583.stlSTL · 201,2 KB
small_camera_insert_1765999583.stlSTL · 4,2 KB
sparkfun_066_oled_cover_for_pi_case_insert_1765999584.stlSTL · 22,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #107011
Danh mục: DIY
Ngày đăng: 18/12/2025
Giấy phép: GPL v2.0 — Giấy phép Công cộng GNU
Thẻ: raspberrypi
pi
raspberrypicamera
raspberrypi5

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

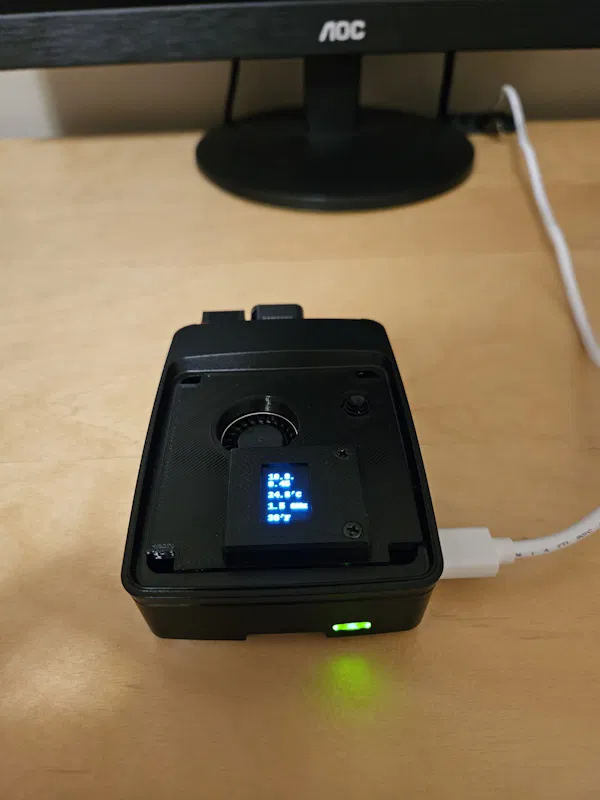

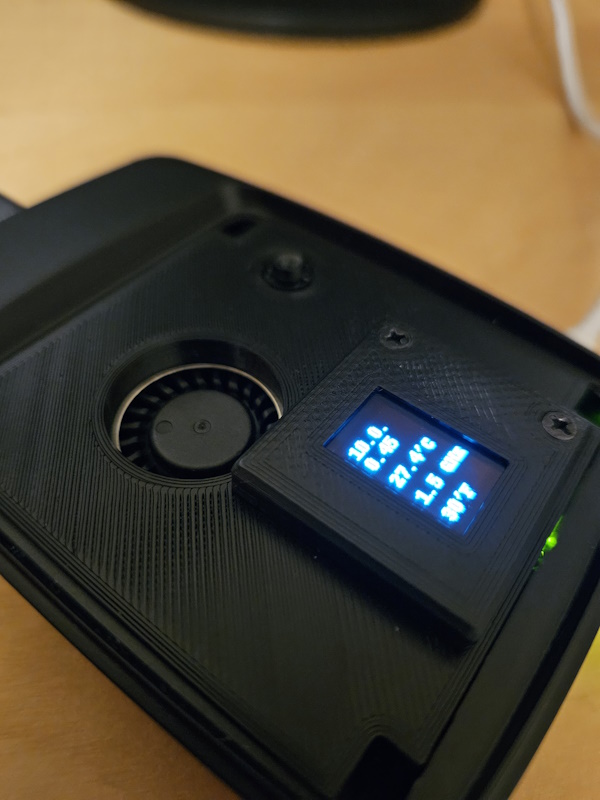

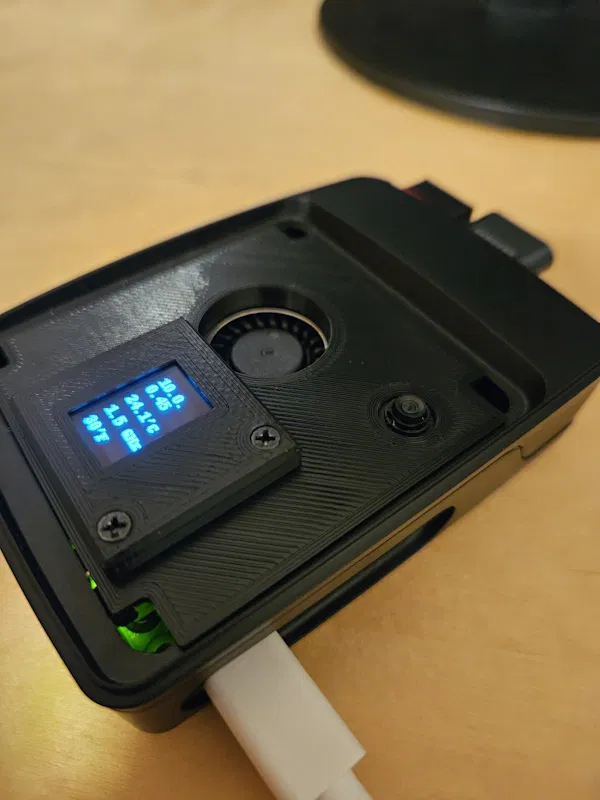

Cái nắp case chính hãng của Pi vẫn đậy vừa mấy linh kiện bên trong nếu bạn muốn giấu nó đi. Tui chủ yếu dùng cái màn hình để coi địa chỉ IP của Pi thôi.

Sản phẩm đã dùng:

Pi 5

Active Cooler

Pi 5 Case

Pi Camera (Cái Camera https://www.adafruit.com/product/3508 này chắc cũng xài được, mà tui chưa thử nha.)

Stemma/Qwiic Shim cho Pi

Micro OLED Breakout

Dây Stemma (50mm)

Hammer Header (Mấy cái header thường như https://www.adafruit.com/product/4079 chắc cũng xài được, mà có lẽ bạn phải cắt nó lại cho vừa.)

Bạn cũng sẽ cần 2 con ốc M3x8 và/hoặc M3x10 (tổng cộng 2 con) và 2 con đai ốc M3. Tui đang xài con ốc 8mm phía trên active cooler và con ốc 10mm dọc theo cạnh. Tui nối cái hammer header vô mấy cái chân GPIO của Pi rồi gắn tạm cái Qwiic Shim vô. Lúc đầu kết nối với màn hình OLED nó không ổn định lắm, nên cuối cùng tui làm cho mọi thứ vừa khít rồi hàn cái Qwiic Shim vô hammer header luôn. Có thể bạn cũng cần chà nhám/mài mấy cái cạnh của màn hình OLED để nó vừa vô cái nắp case nha.

Hướng dẫn code thì xem ở đây nè: https://adafruit-playground.com/u/bdsvac/pages/raspberry-pi-stats-display
