Giá đỡ Máy ảnh Raspberry Pi - Phiên bản Mô-đun Máy ảnh 3

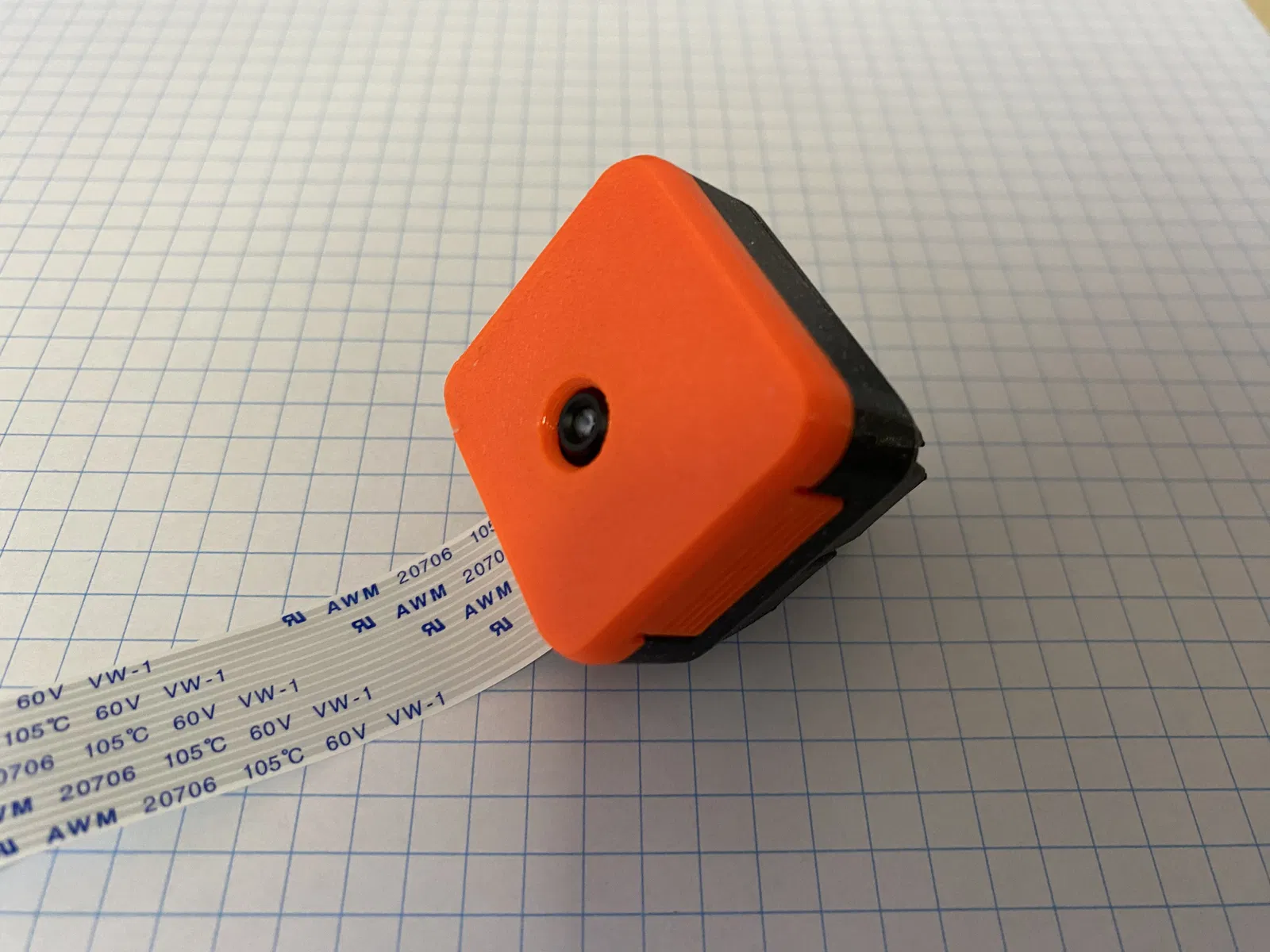

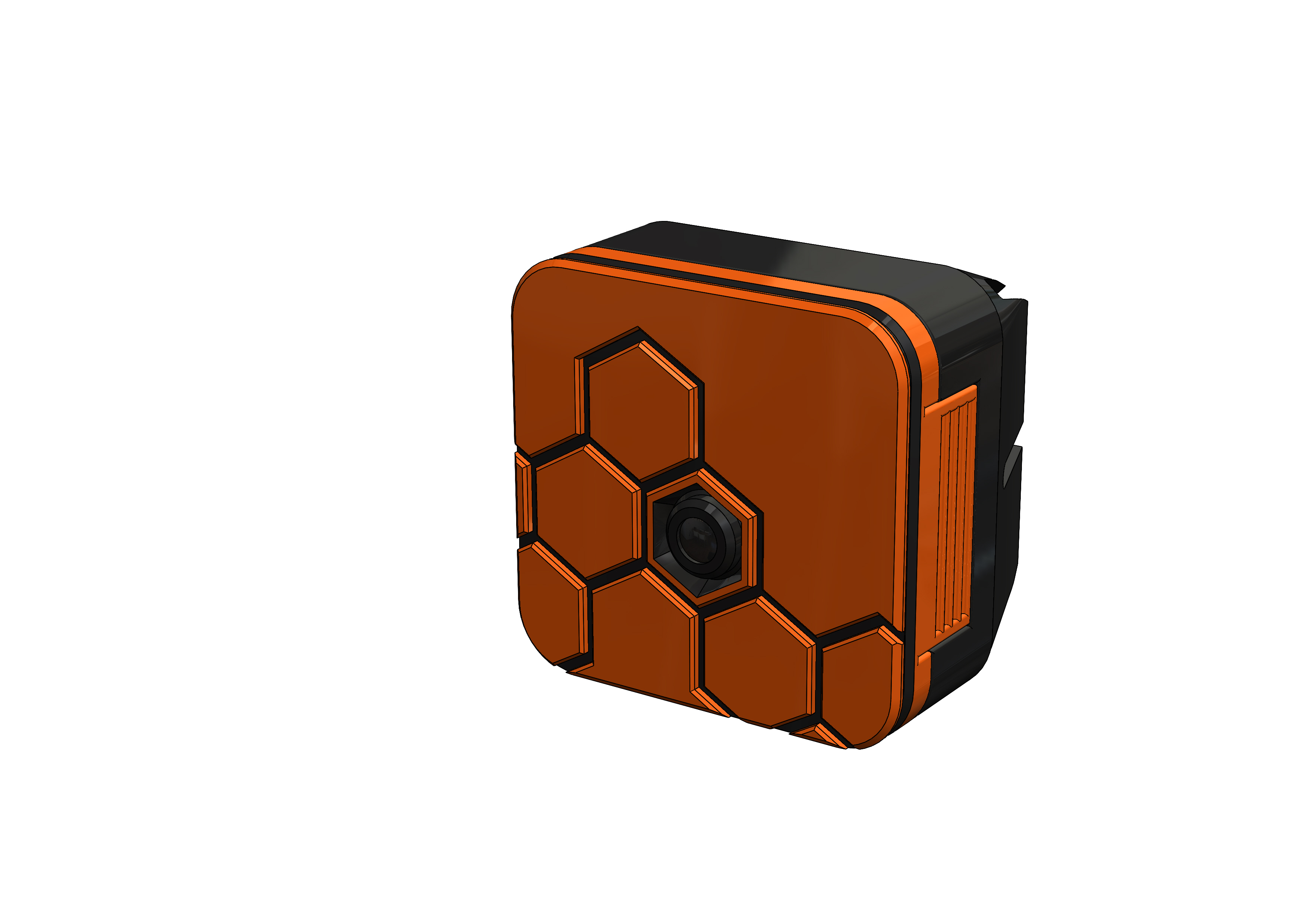

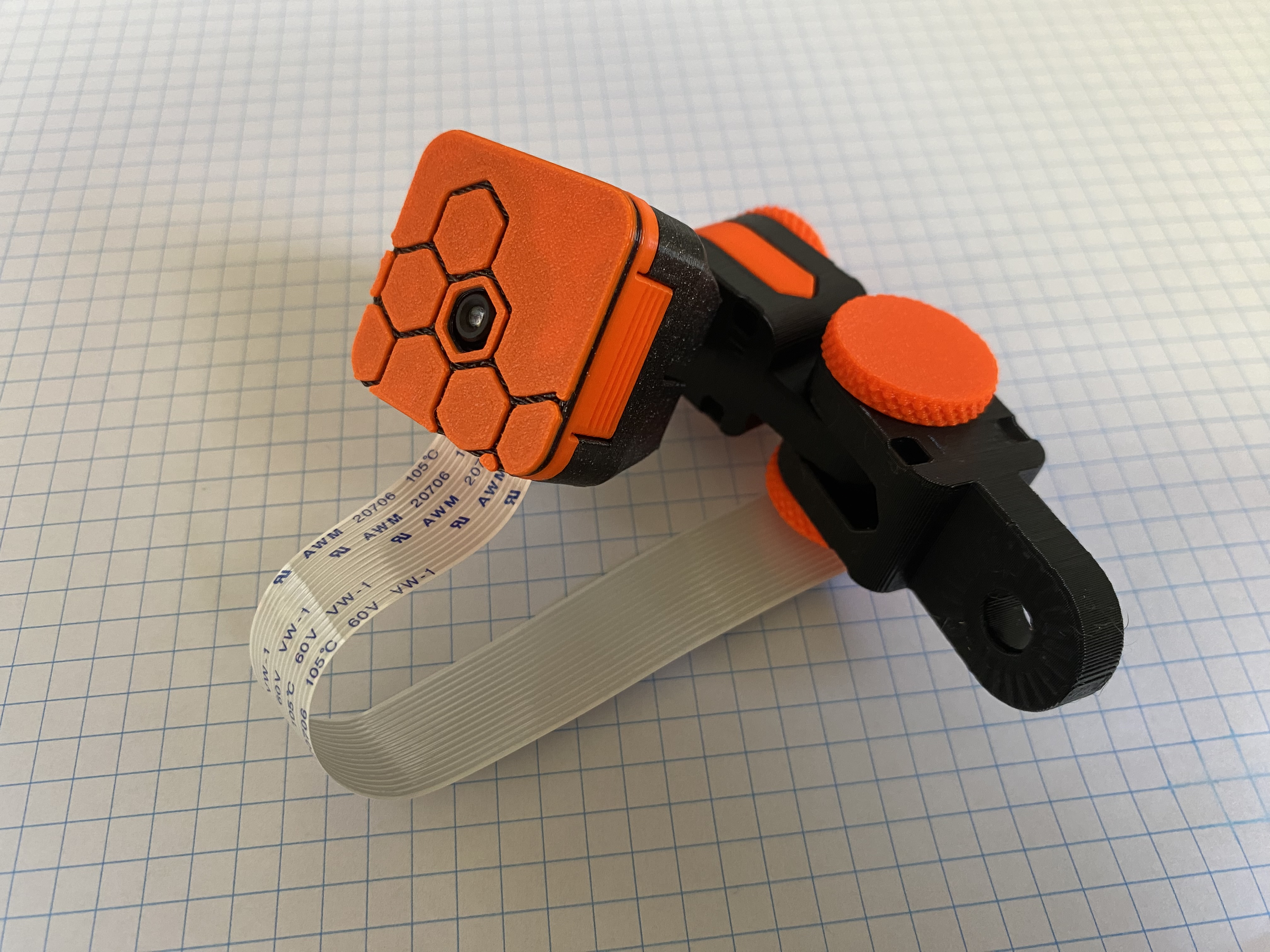

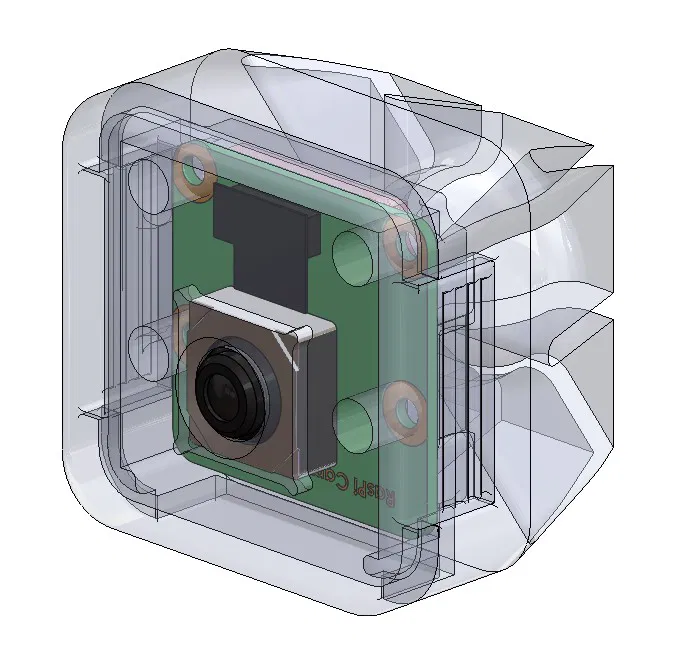

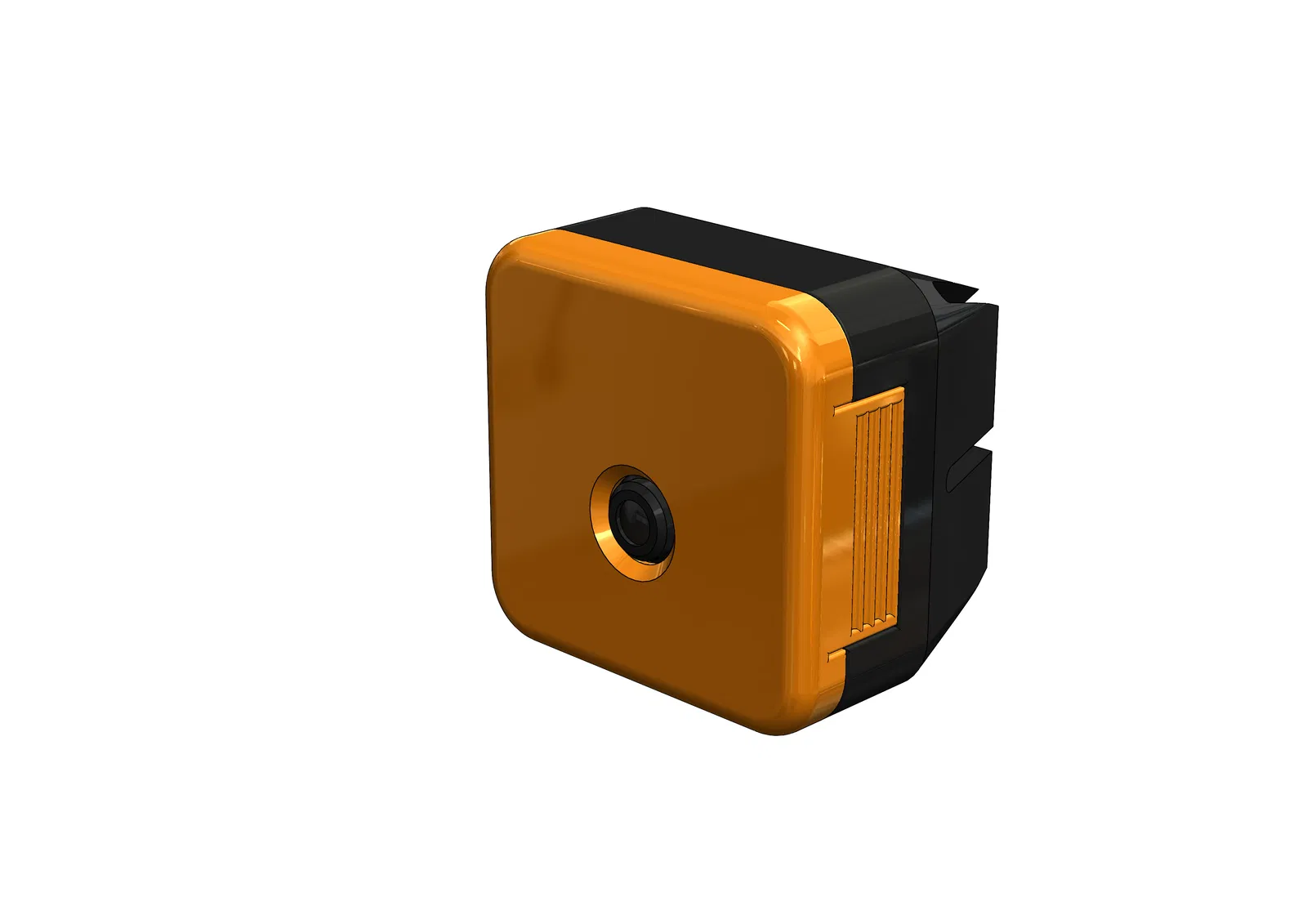

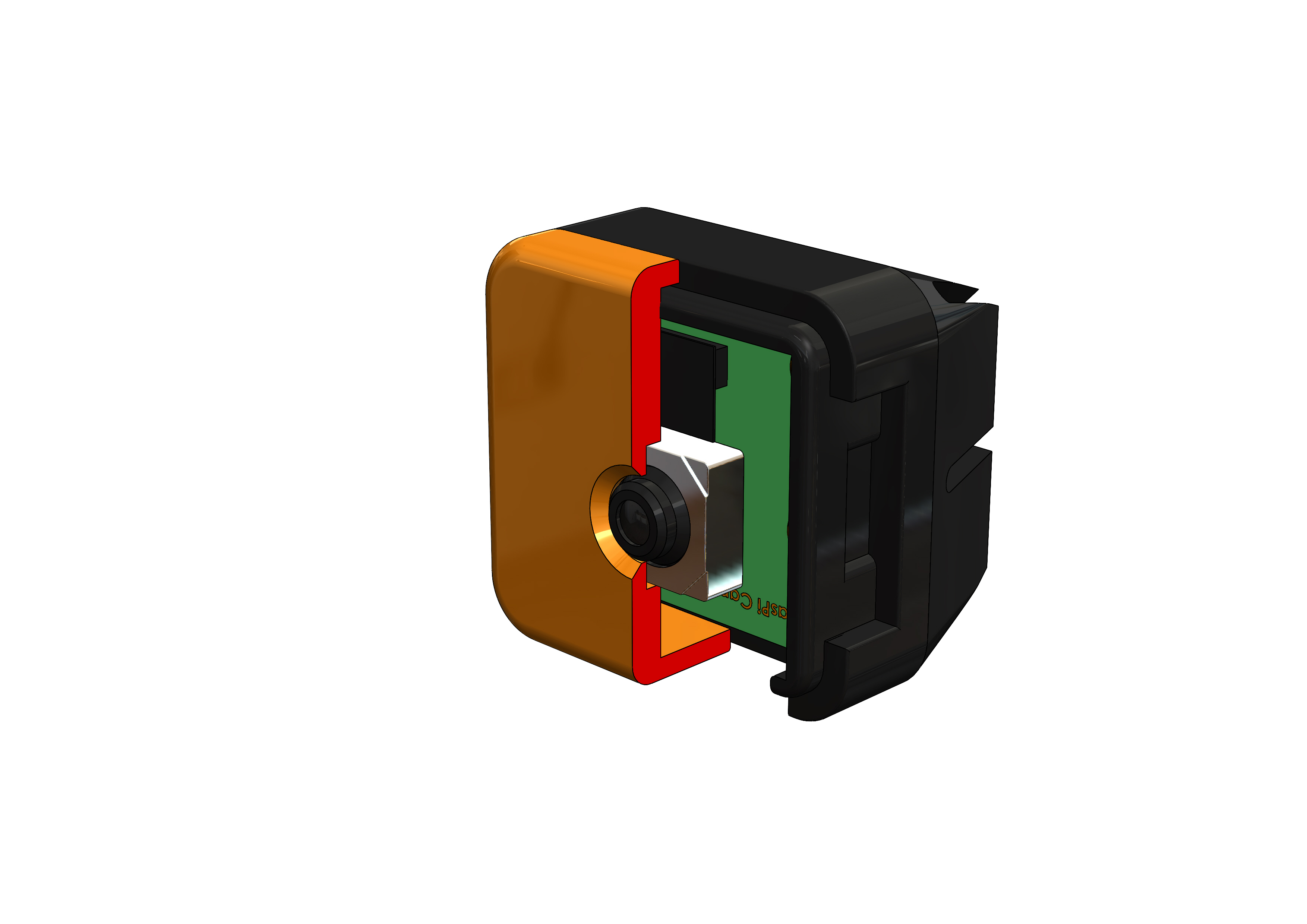

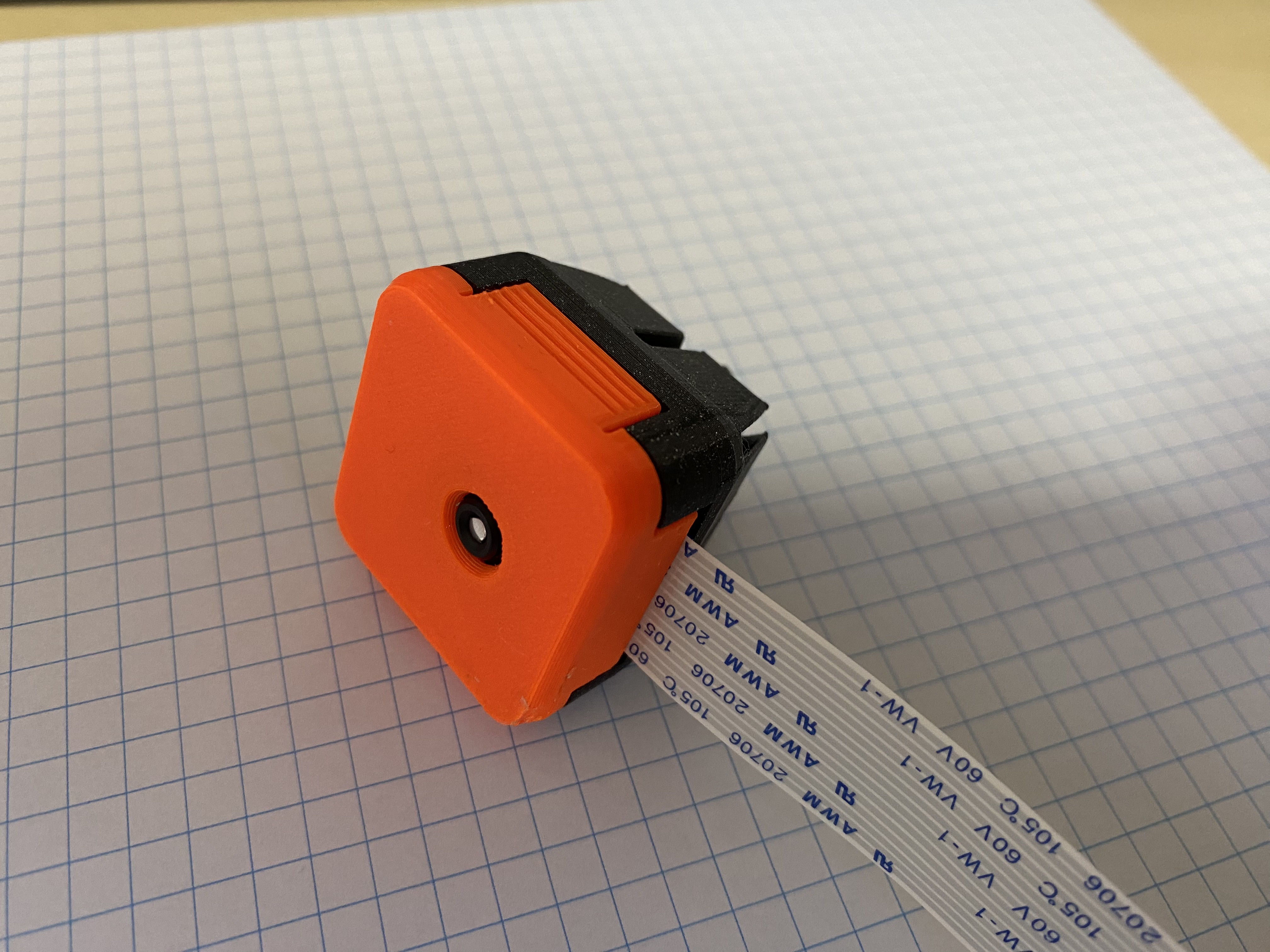

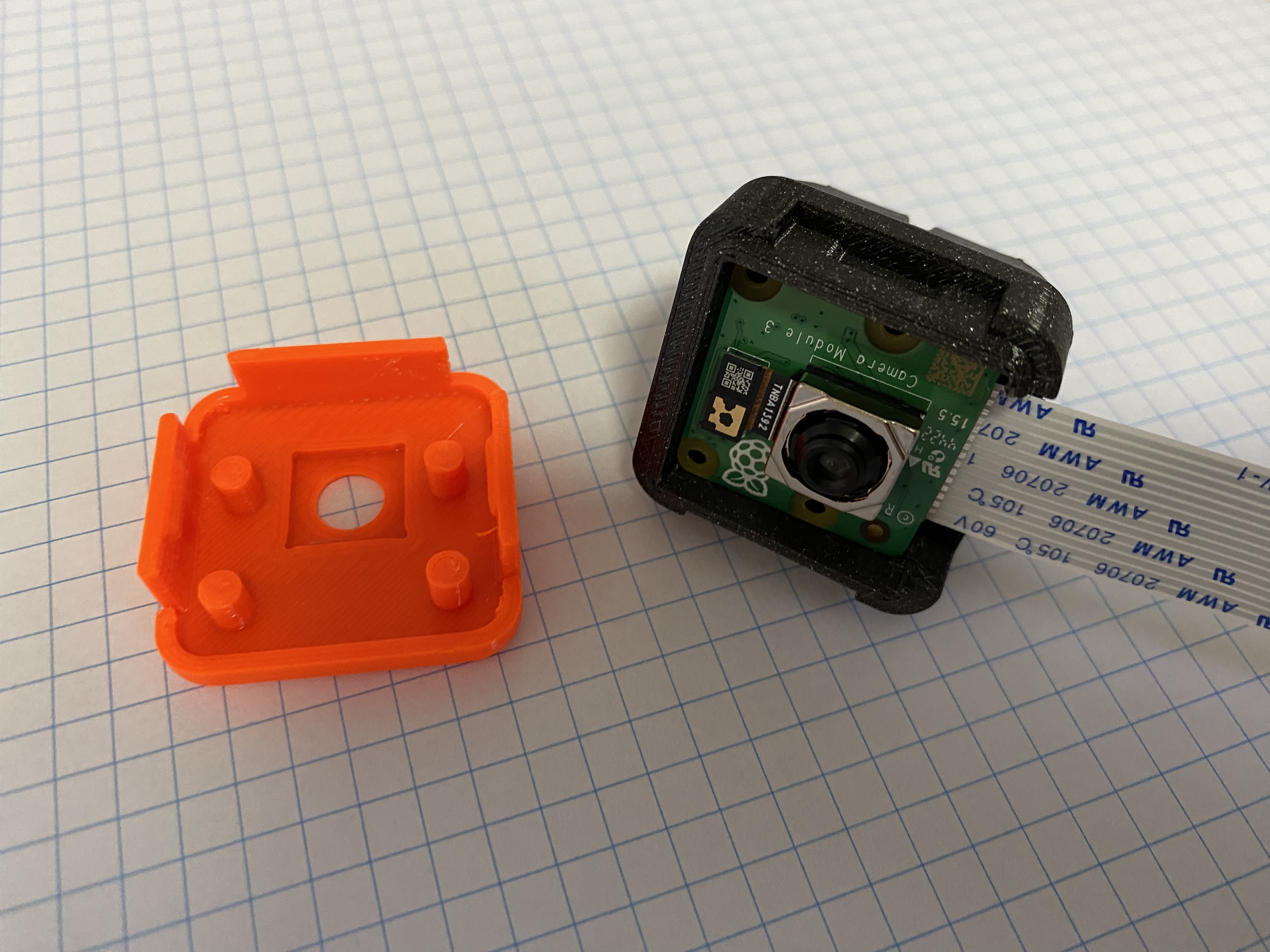

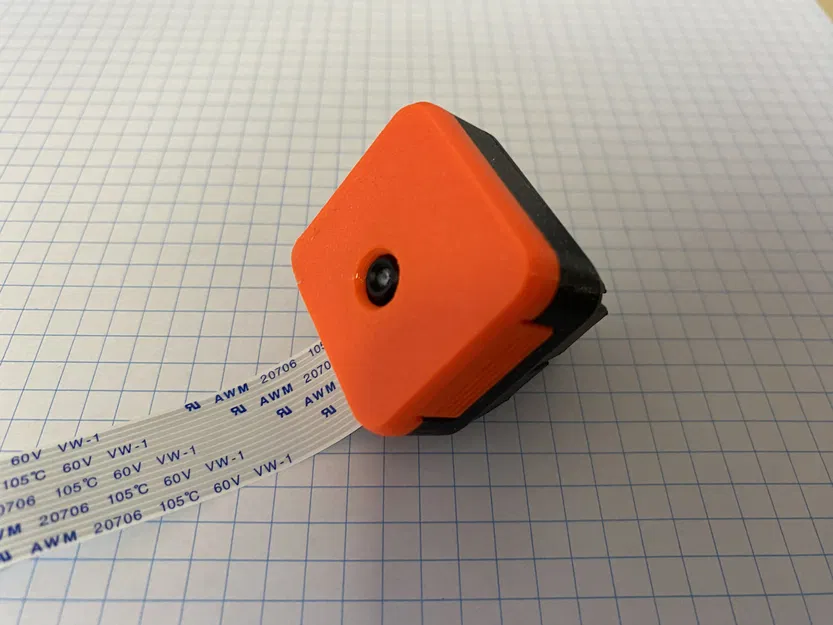

Đây là bản chỉnh sửa từ thiết kế 'Giá đỡ máy ảnh Raspberry Pi khớp nối' xuất sắc của Sneaks - vỏ máy ảnh để phù hợp với máy ảnh RasPi v3 mới. Máy ảnh V3 mới ra mắt có cảm biến lớn hơn nhiều và có tính năng lấy nét tự động - một nâng cấp khá lớn so với máy ảnh V2. Tuy nhiên, cảm biến mới lớn hơn đáng kể. Tôi đã thay đổi phần vỏ máy ảnh trong thiết kế của Sneaks ( /3d-model/chua-dich-articulating-raspberry-pi-camera-mount-for-prusa-mk3-and-mk2 ) để phù hợp với cảm biến mới, và mọi thứ đều vừa vặn. Có hai thiết kế, một mặt trơn và một phiên bản có họa tiết hình lục giác. Nếu bạn muốn in họa tiết lục giác hai màu như trong ảnh, hãy đổi chỉ màu ở độ cao lớp 1mm và 2.4mm (xấp xỉ, điều này sẽ phụ thuộc vào độ cao lớp in của bạn - nhưng bạn biết quy trình rồi đó :)) Nếu bạn đã thiết lập này với máy ảnh V2, bạn chỉ cần in lại "Vỏ mô-đun máy ảnh RasPi V3" mới - phần phía sau vẫn sẽ hoạt động tốt. Phần phía sau đã được tôi chỉnh sửa chỉ căn chỉnh các bộ phận hỗ trợ với các lỗ gắn, nhưng phần phía sau hiện có dường như không gây cản trở. Tôi đã tải lên mô hình của mình về mô-đun máy ảnh v3 ở đây phòng trường hợp bạn muốn sử dụng nó cho các mô hình khác; Lưu ý cuối cùng: Phần cứng vừa vặn và dễ dàng thay thế cho thiết lập hiện có - nhưng Octoprint (ít nhất là phiên bản của tôi) hiện không hỗ trợ máy ảnh mới. Nếu có ai có thể tư vấn về bất kỳ cách nào để chạy nó cho mọi người, vui lòng để lại bình luận! Phần mềm và mã không phải là điểm mạnh của tôi, và tôi có lẽ sẽ không cập nhật hệ thống của mình trong một thời gian dài nữa. Bạn có thể xem các mô hình khác của tôi tại đây: https://www.f3d.vn/profile/docweebl CẬP NHẬT 07/02/2023 - Tôi đã nhận được một vài bình luận cho rằng thiết kế này không vừa với phiên bản ống kính góc rộng của máy ảnh, vì vậy tôi đã thêm hai tệp mới được cho là phù hợp theo tài liệu. Tôi không có mô-đun máy ảnh góc rộng, vì vậy có ai đó có thể cho tôi biết liệu các thiết kế mới có vừa không, hay tôi cần mở rộng lỗ ống kính một chút không? Cảm ơn! CẬP NHẬT 08/03/2023 - Tôi đã sửa đổi thiết kế của “Joe's wood'n 3D” để bao gồm họa tiết lục giác tương ứng trên nắp hộp. Liên kết đến phiên bản họa tiết lục giác tại đây:
