Hộp đựng Pinecil (chứa 4 đầu hàn, cáp USB & phụ kiện)
Remix từ Hộp đựng cho Pinecil, TS100, TS101, TS80 & TS80p với nhiều tùy chọn Tác giả Termiman
- Lượt tải
- 1.630
- Lượt thích
- 306
- Lượt coi
- 15.057
- Bản remix
- 1
- Bình luận
- 0
File 21 33,5 MB
- pinecil-case-with-reel_1765481674.3mf3MF · 940,5 KB
- pinecil-case-no-reel_1765481688.3mf3MF · 841,8 KB
- bottom-insert_1765481702.stlSTL · 1,6 MB
- bottom-cover_1765481728.stlSTL · 255,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #158283
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

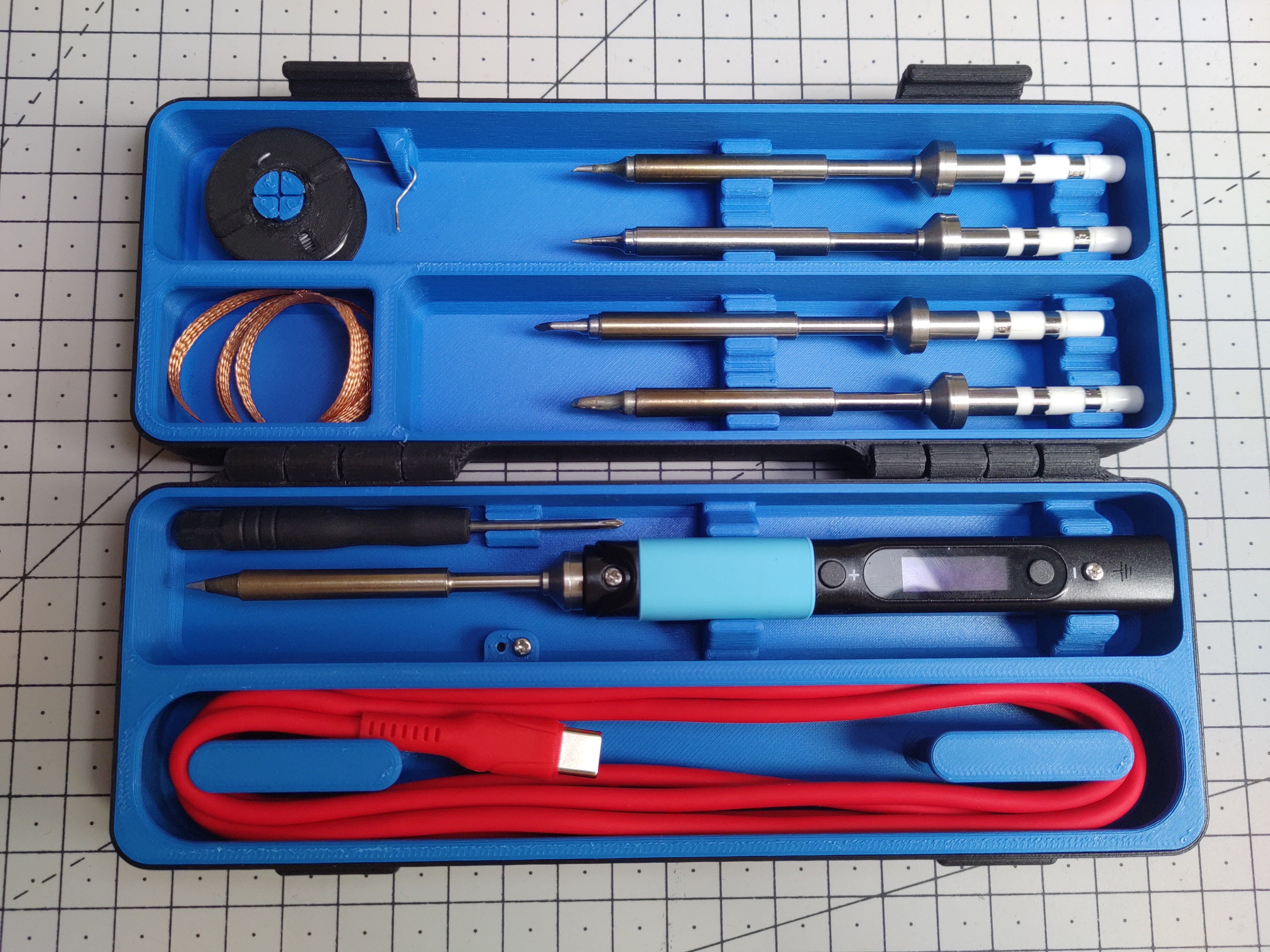

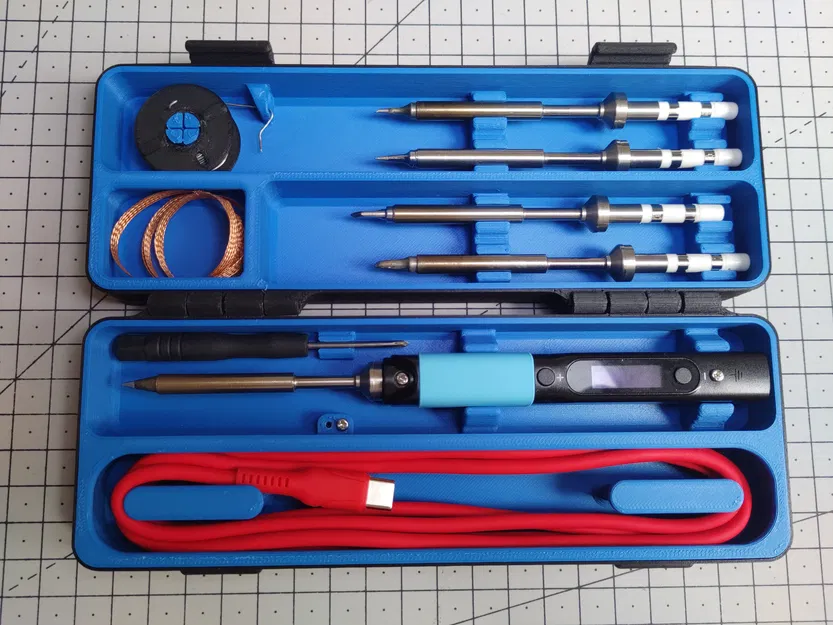

Một bản phối lại Hộp đựng Pinecil nhiều bộ phận cao hơn một chút (+5,2mm) với các vết cắt và phụ kiện khác nhau, cho phép lưu trữ đầy đủ các đầu hàn dự phòng. Kích thước đã được thay đổi để có khoảng trống cho giá đỡ đầu hàn thứ hai, nếu không có sẽ cản trở bàn là. Hộp đựng này có thể chứa: * một bàn là hàn Pinecil đã lắp đầu hàn
- 4 đầu hàn dự phòng: cho phép bạn có đầy đủ bộ đầu hàn trong hộp
- 2 ốc M2 x 3mm dự phòng
- một tuốc nơ vít mini màu đen 2mm

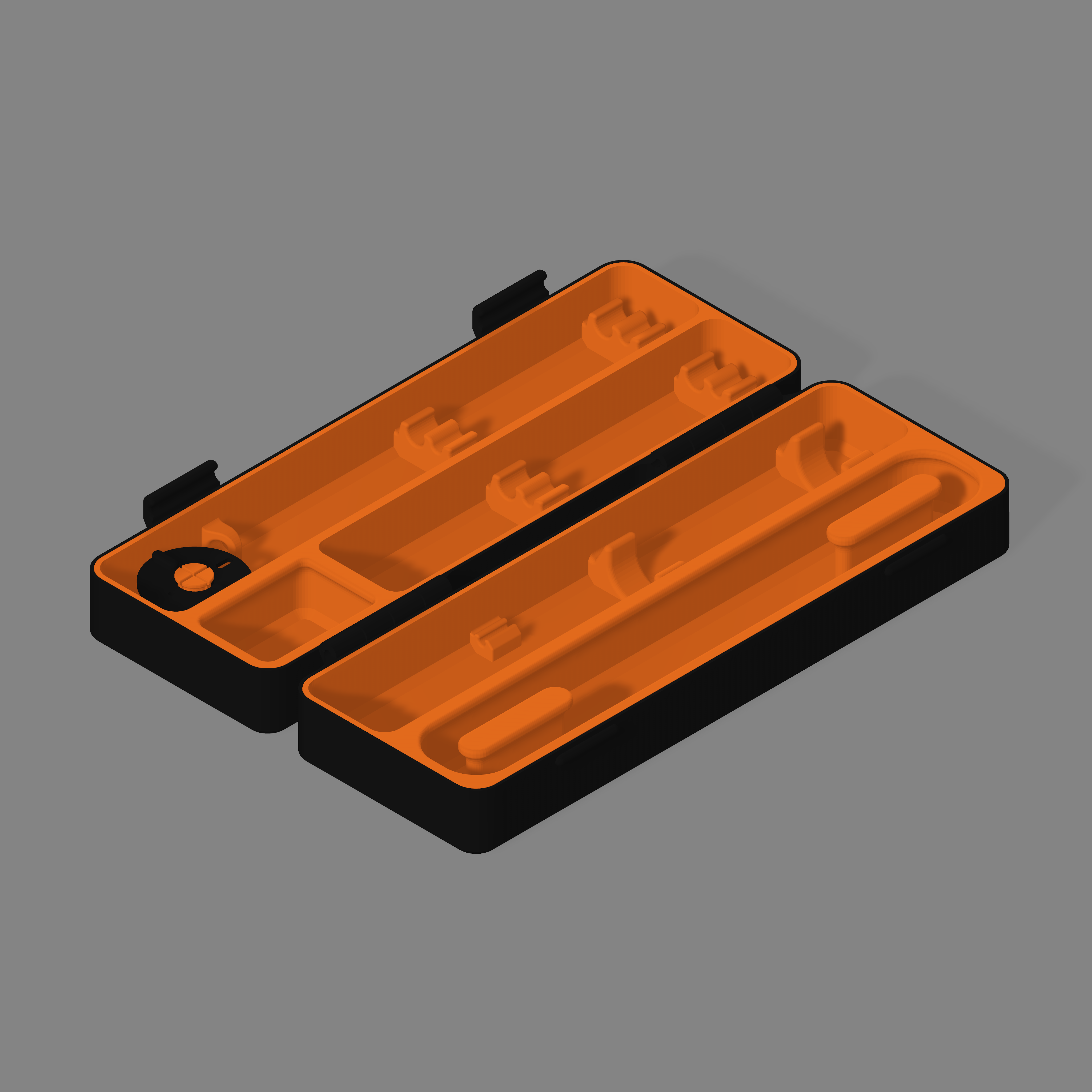

- một cáp USB-C silicon (tương thích với cáp dài 1,5m do Pine64 bán) Có hai phiên bản mặt trên của hộp đựng, nơi chứa các đầu hàn dự phòng: * top-with-reel: bao gồm không gian cho cuộn thiếc hàn in 3D và một khe nhỏ đựng phụ kiện (như một đoạn bùi nhùi gỡ thiếc)

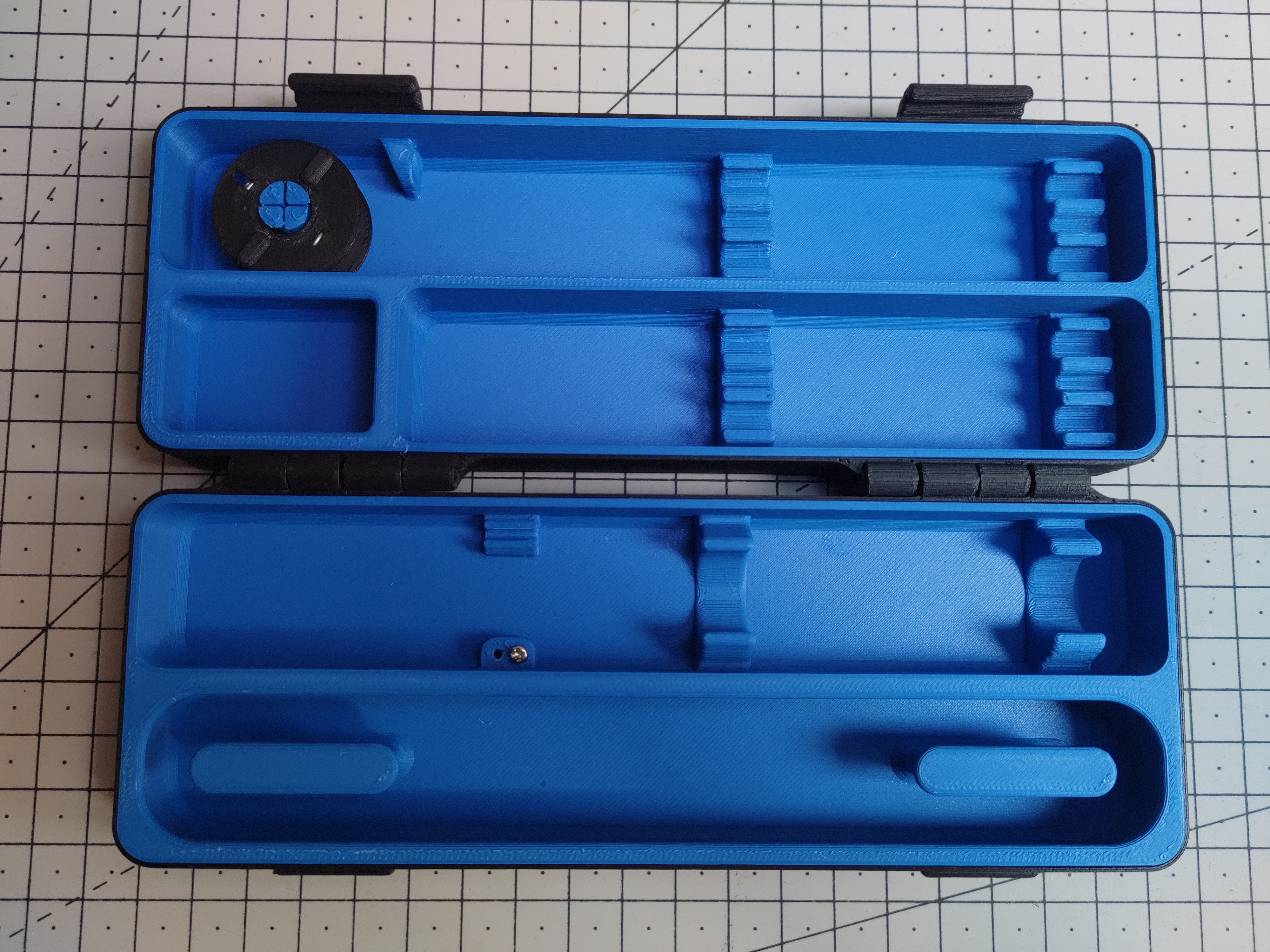

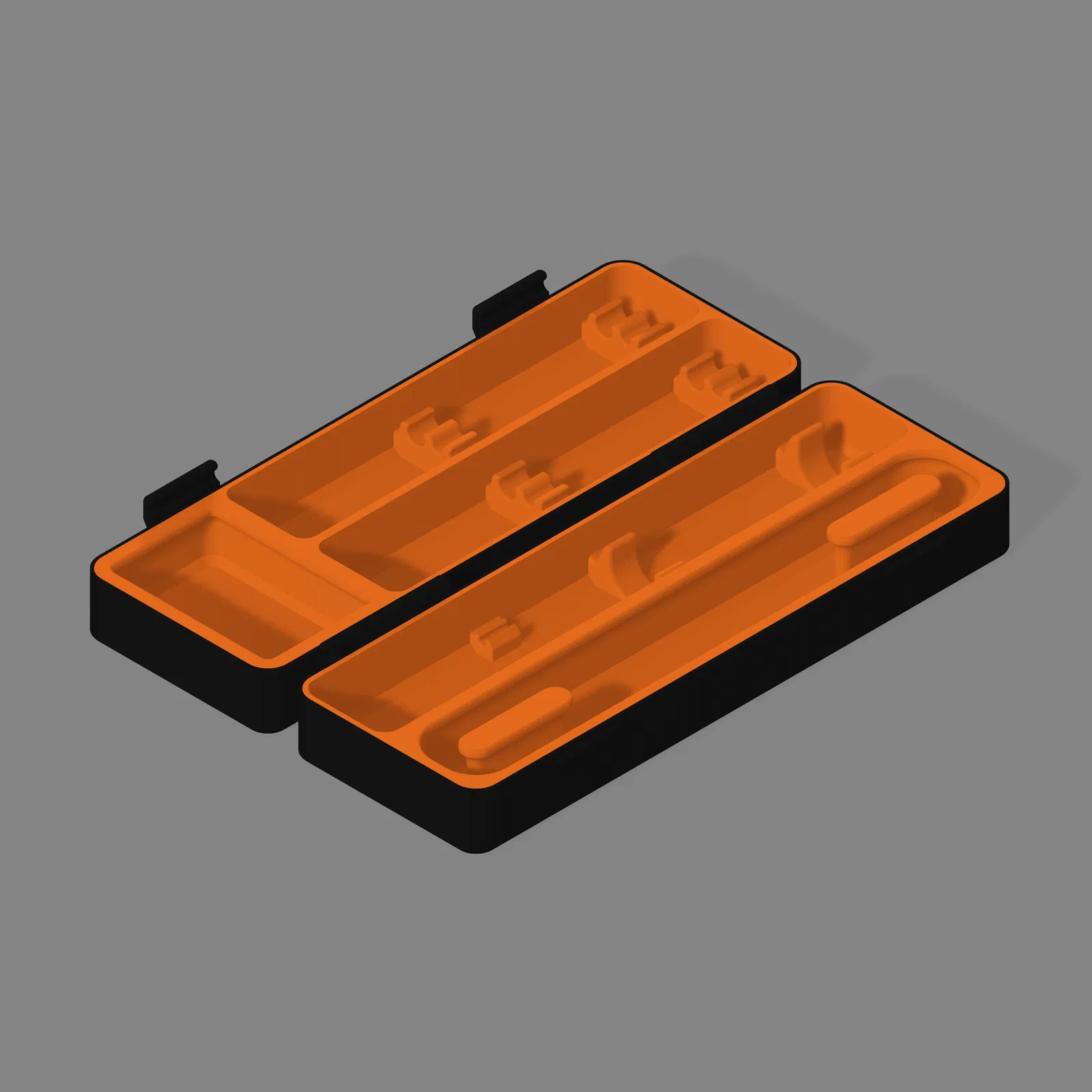

- top-no-reel: có một khe đựng phụ kiện lớn duy nhất #### Lắp ráp Tùy thuộc vào phiên bản bạn cần, bạn sẽ phải tải xuống và in tất cả các tệp trong thư mục “bottom" và tất cả các tệp trong thư mục tương ứng với phiên bản mặt trên của bạn (“top-with-reel” hoặc “top-no-reel”). Đối với mỗi mặt, bạn nên lắp bộ phận chèn vào bộ phận vỏ và đảm bảo mọi thứ khớp và được đặt như hình minh họa (nếu không, bạn có thể gặp sự cố về khoảng trống khi lắp bàn là, nơi thân bàn là sẽ va vào vách ngăn của khoang chứa đầu hàn). Sau khi xác nhận vị trí, bạn có thể dán từng bộ phận vỏ với bộ phận chèn tương ứng của chúng. Với cả hai mặt đã lắp ráp, bạn có thể căn chỉnh chúng và lắp một đoạn dây tóc 1,75mm vào các lỗ ở giữa để làm bản lề. Nếu bạn đang lắp phiên bản “top-with-reel”, cả hai mặt của cuộn thiếc hàn sẽ khớp với nhau bằng trục trung tâm, mối nối này nên được dán siêu keo. Sau đó, nó có thể được quấn bằng loại thiếc hàn bạn chọn và lắp vào giá đỡ của nó ở phần trên của hộp đựng. LƯU Ý: mô hình cuộn thiếc hàn hơi khác so với cuộn thiếc hàn gốc của Hộp đựng TS100 mà nó dựa trên, nó được làm dày hơn một chút (vì có nhiều không gian hơn) và chắc chắn hơn so với bản gốc. Nó cũng dễ lắp ráp hơn. #### In Mô hình có thể được in bằng bất kỳ vật liệu rắn nào bạn muốn như PLA, PETG hoặc ABS. Tất cả các bộ phận nên được in với mặt phẳng úp xuống mà không cần hỗ trợ. ##### Hộp đựng * Raft: không
- Hỗ trợ: không
- Chiều cao lớp: 0,2mm
- Độ dày vật liệu: 20 đến 50% tùy thuộc vào độ bền vật liệu của bạn ##### Cuộn thiếc hàn * Raft: không
- Hỗ trợ: không
- Chiều cao lớp: 0,15mm
- Độ dày vật liệu: 100% #### Tham khảo: * Hộp đựng Pinecil nhiều bộ phận bởi PjotrStrog
- Hộp đựng TS100, Pinecil, TS80 & TS80p có tùy chọn bởi termiman
Thông số in
- Định dạng
- 3mfgcodestepstl
- Số file mô hình
- 21
- Tổng dung lượng
- 33,5 MB
- File lớn nhất
- 5,2 MB
