Vỏ BTT TFT35 SPI V2.1 Cho Voron Switchwire

Tác giả Ken226

Lượt tải
635
Lượt thích
95
Lượt coi
3.092
Bản remix
1

File 8 3,9 MB

  • TFT35_SPI_V2.1_Housing_1768351023.stlSTL · 1,6 MB
  • Logo_1768351025.stlSTL · 42,1 KB
  • BezelBase_1768351026.stlSTL · 255,3 KB
  • Bezel_Accent_1768351027.stlSTL · 269,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#158282
Danh mục
Ý Tưởng Khác
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

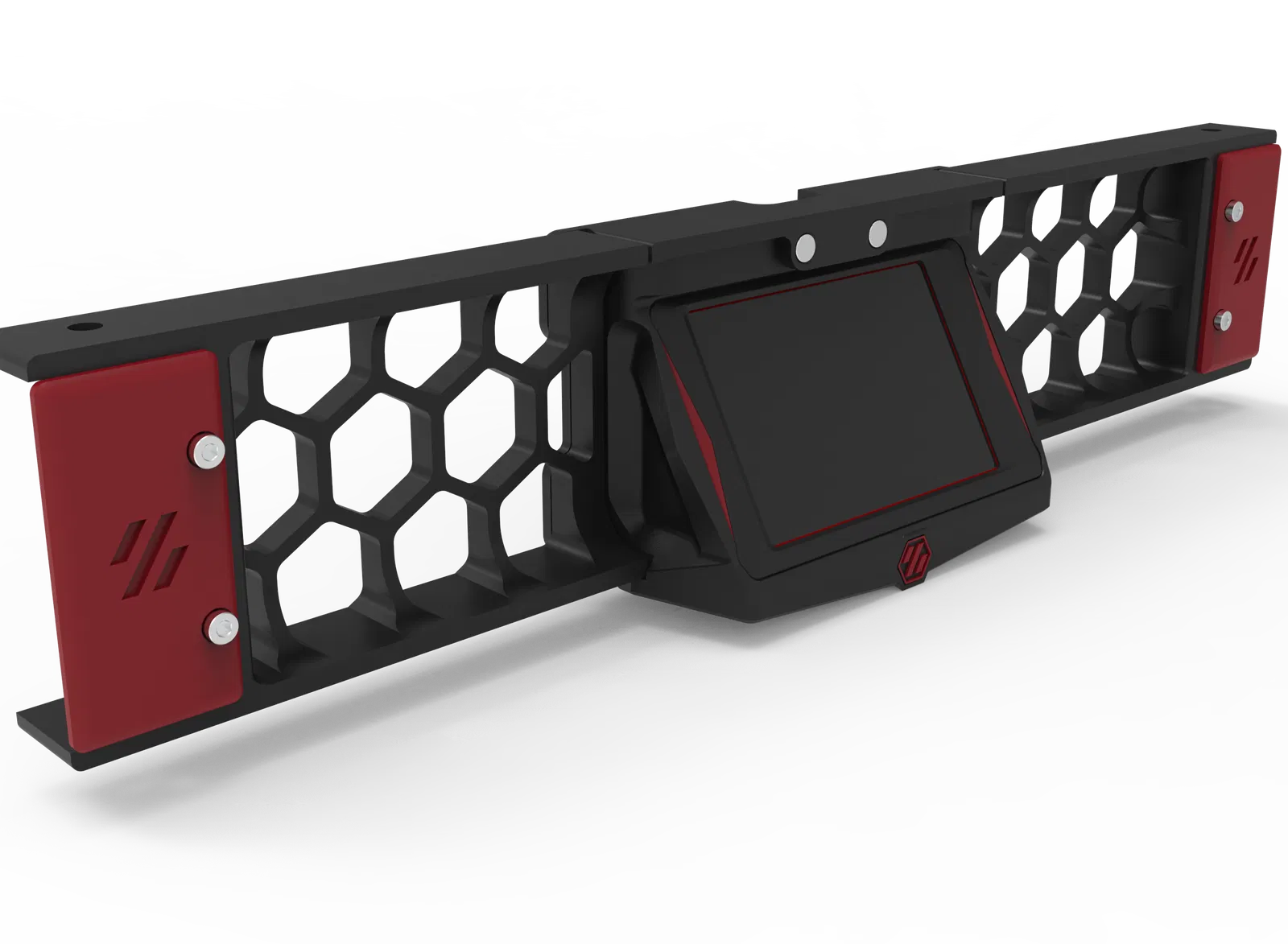

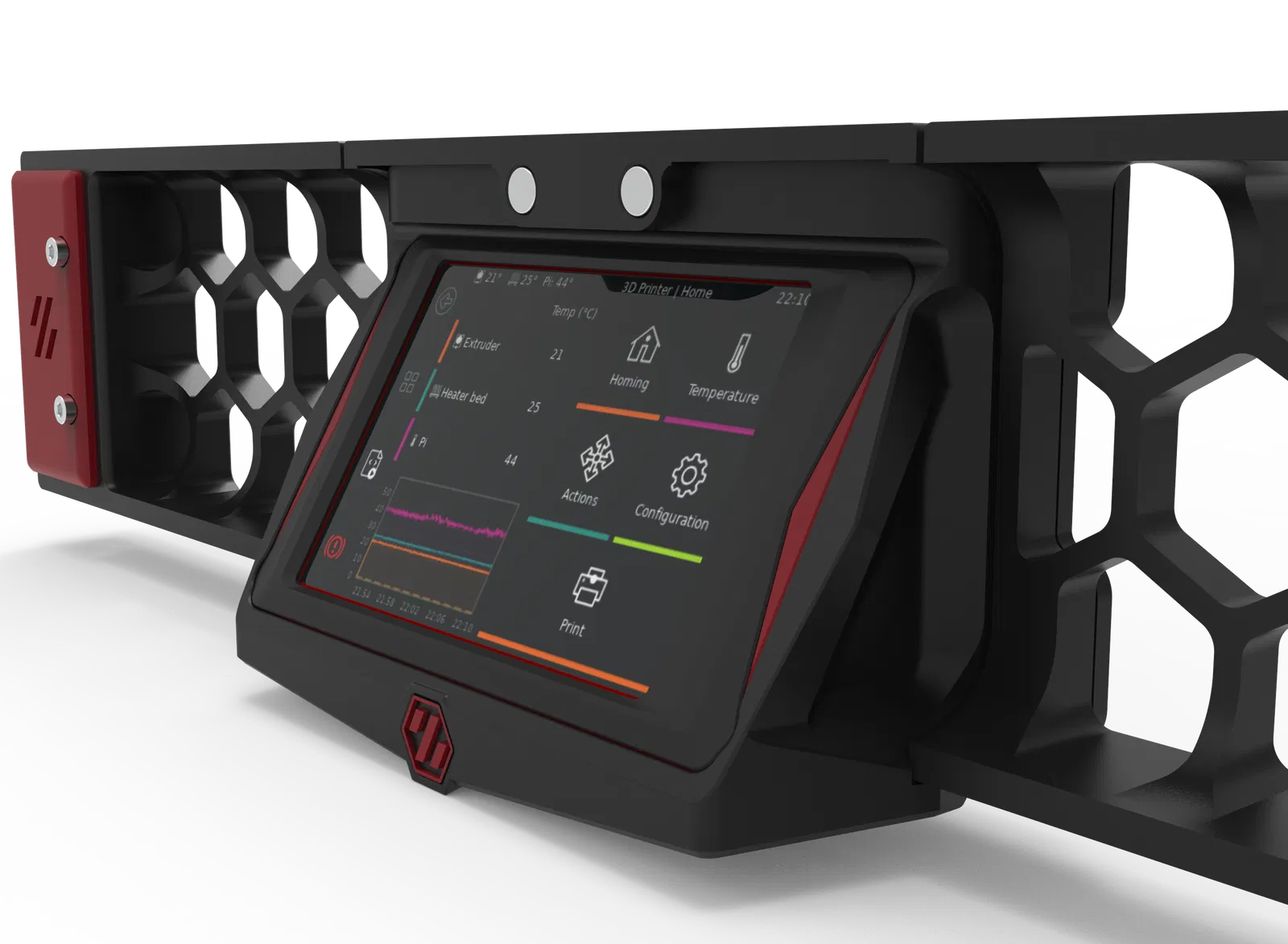

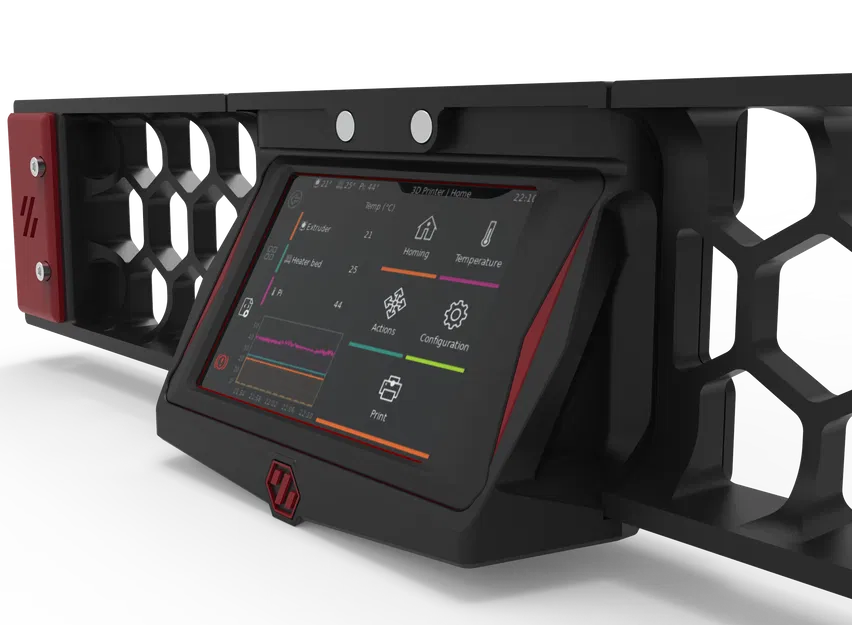

Đây là vỏ màn hình cho BTT TFT35 SPI V2.1 mà BigtreeTech đã giới thiệu cho giải pháp thay thế Raspberry Pi CB1 của họ. CB1 có sẵn các driver cho màn hình này.

Màn hình nằm thấp hơn một vài milimet so với mặt vỏ, cho phép bộ phận viền trang trí che đi các đường mạch điện tử xung quanh chu vi màn hình. Bộ phận viền trang trí được in riêng và dán vào bộ giữ màn hình bằng một vài giọt keo siêu dính. Cả bộ giữ màn hình và bộ viền trang trí đều có các điểm định vị, giúp bạn giữ mọi thứ thẳng hàng khi dán chúng lại với nhau.

Bộ giữ màn hình cần 4 vít đầu chìm M3x6mm ren vào bộ giữ màn hình từ phía sau để cố định màn hình vào vỏ.

Bộ phận logo nhỏ cũng được dán tại chỗ bằng một giọt keo siêu dính.

Nên in bộ phận viền trang trí và phần đế viền/bộ giữ màn hình với chiều cao lớp in 0.1mm hoặc mỏng hơn. Bản thân vỏ trông đẹp khi in ở chiều cao lớp 0.2mm.

Tôi đã bao gồm các tệp stp cho những ai thích chỉnh sửa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
8
Tổng dung lượng
3,9 MB
File lớn nhất
1,6 MB
