Giá đỡ cạnh cho Framework Laptop

Tôi đã sử dụng máy tính xách tay ThinkPad trong nhiều thập kỷ ở nơi làm việc và đã rất quen với sự có sẵn của các đế cắm. Hầu hết các đế cắm yêu cầu người dùng đặt máy tính xách tay nằm phẳng trên thiết bị, căn chỉnh các cạnh và sau đó nhấn máy tính xách tay vào một đầu nối độc quyền.

Đối với máy tính xách tay Framework, chúng tôi không có đầu nối độc quyền, nhưng chúng tôi có một đầu nối thunderbolt có thể kết nối với bộ nhân cổng (Docking Station). Một điểm cộng khác cho máy tính xách tay Framework là cộng đồng người dùng thích tùy chỉnh và đưa ra phản hồi.

Đó là lúc tôi quyết định muốn tạo ra thứ gì đó có thể hoạt động như một giá đỡ sạc hoặc đế cắm. Điều khó khăn là phải có kích thước chính xác và đủ không gian để điều khiển phích cắm USB vào khe cắm để sạc và/hoặc kết nối. Sau nhiều lần lặp lại, tôi đã tìm thấy một giải pháp hoạt động với cáp USB C góc vuông do bên thứ ba sản xuất mà tôi đã mua trên Amazon.

Phiên bản 1

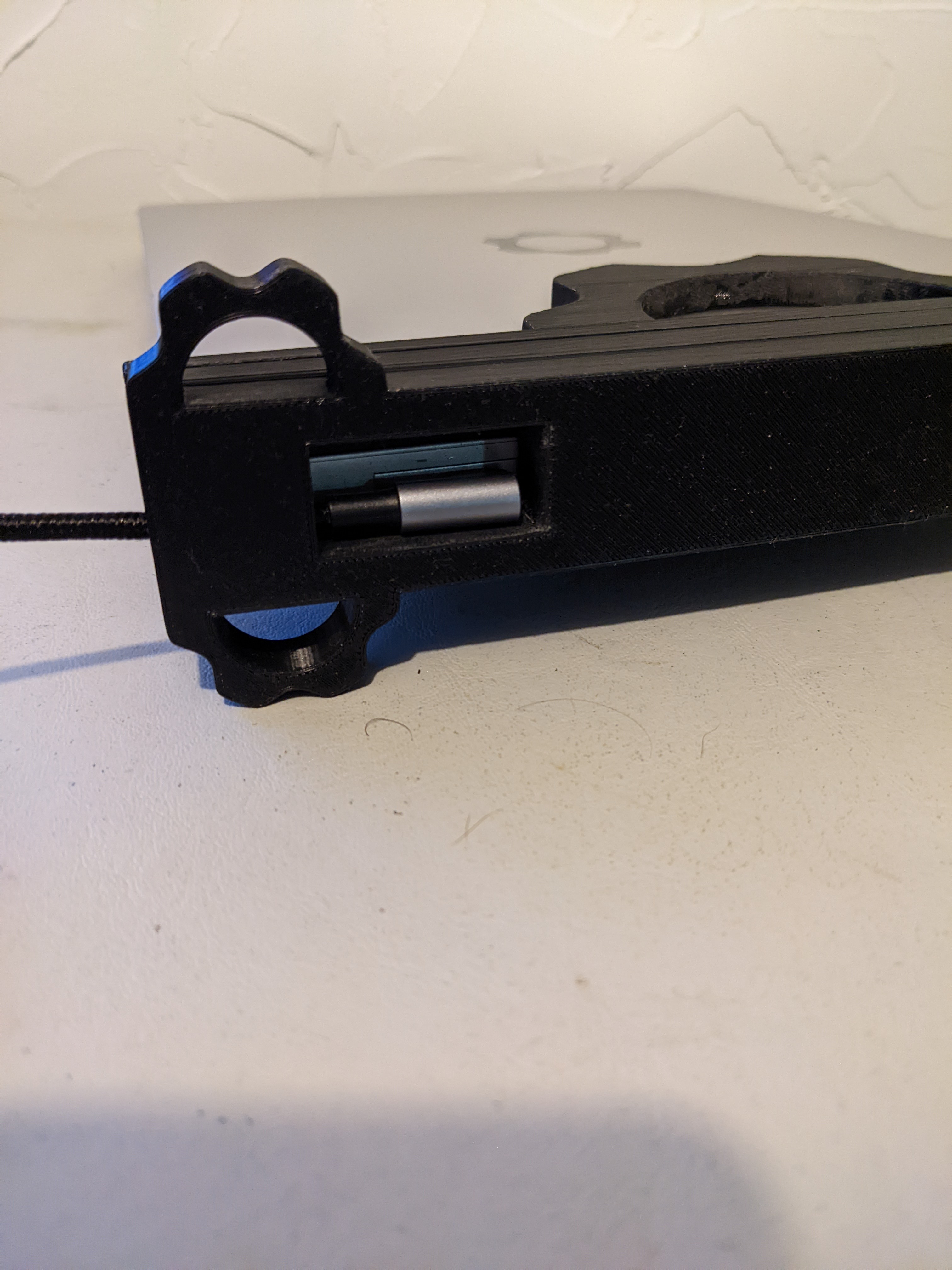

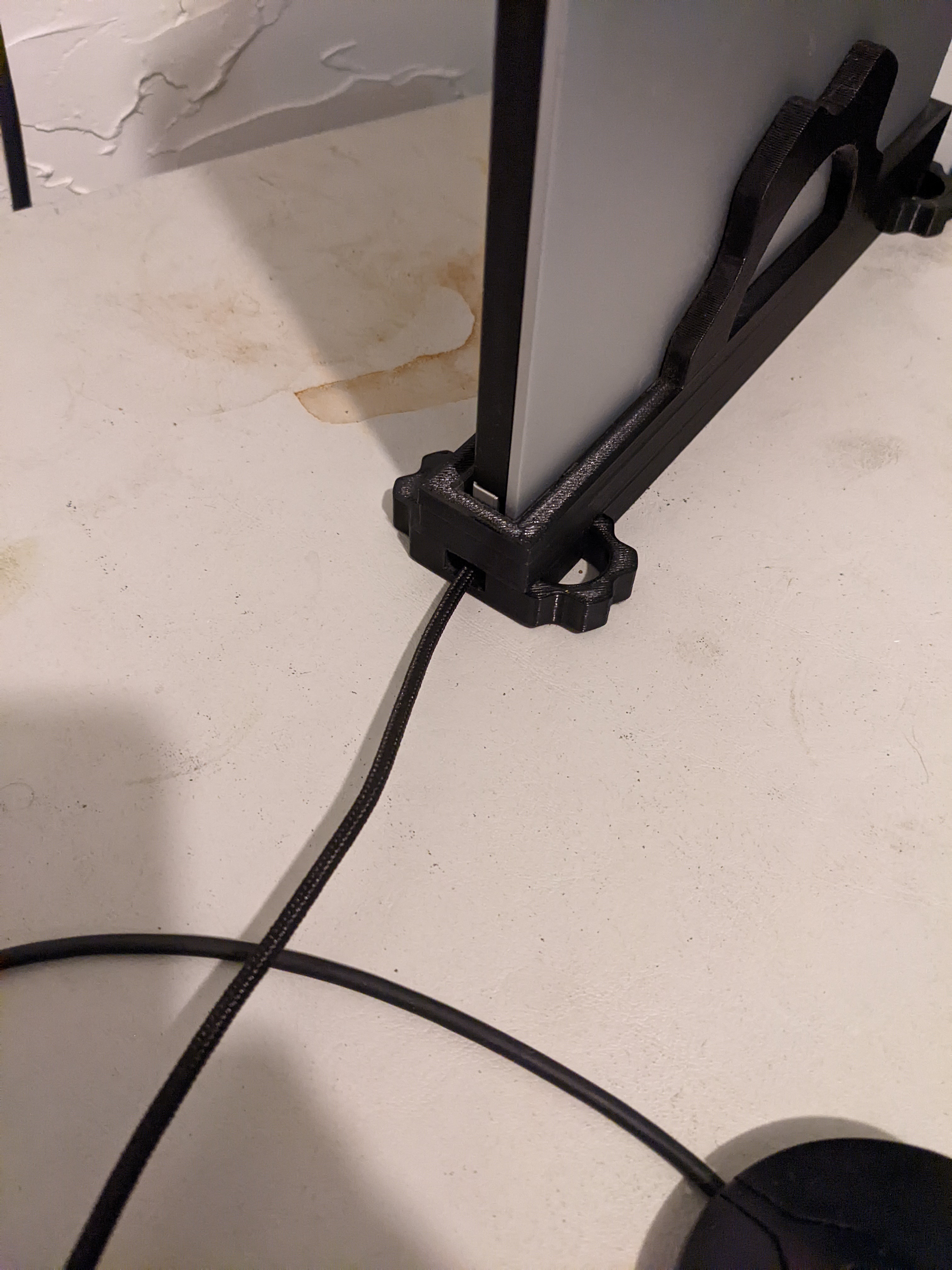

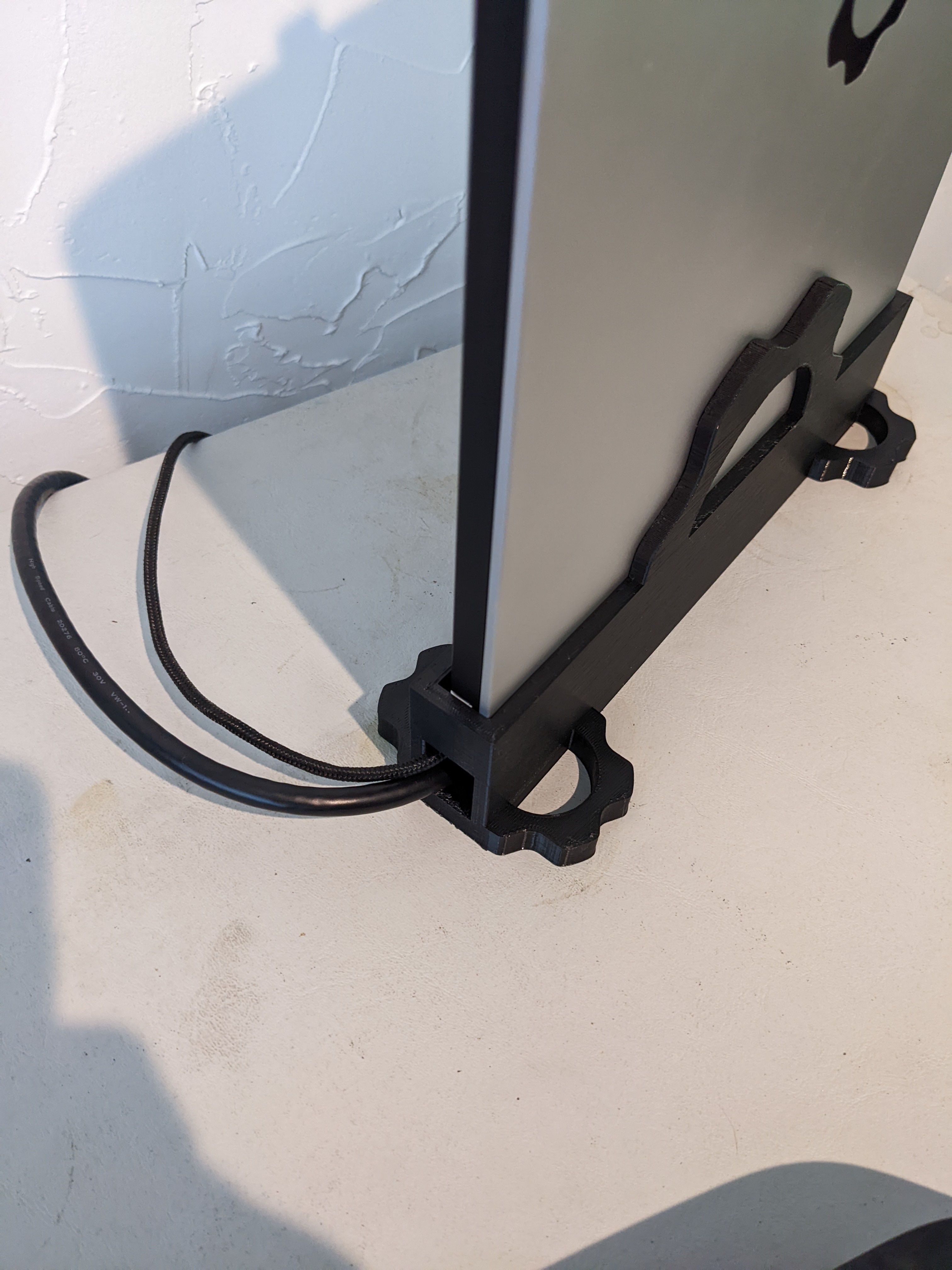

Đối với phiên bản này, giá đỡ được thiết kế để lắp cạnh trái của máy tính xách tay và sử dụng phích cắm USB C/Thunderbolt góc vuông khá nông để kết nối với máy tính xách tay. Ngoài ra, cáp USB được thiết kế để đầu thẳng luồn qua lỗ/đường hầm từ bên trong phòng trường hợp bạn chưa rõ. Một lần nữa, giá đỡ hơi khít nhưng việc in tốt hơn hoặc chà nhám một chút có thể giải quyết vấn đề.

Sử dụng giá đỡ này và một đế cắm trong Mega-Thread Docking Station, tôi chắc chắn hầu hết mọi người có thể tìm thấy một giải pháp thay thế tốt cho giải pháp độc quyền mà một đội ngũ kỹ sư đã sản xuất.

Đối với chân đế và bộ ổn định dọc, tôi đã lấy cảm hứng từ giá đỡ máy tính xách tay Framework tại đây https://www.thingiverse.com/thing:5397001 nhưng không sử dụng bất kỳ yếu tố nào từ nó, chỉ là nguồn cảm hứng thô để phát triển chân đế ổn định và yếu tố ổn định dọc đẹp mắt hơn.

Tôi tìm thấy bài đăng về logo trên trang web cộng đồng (https://community.frame.work/t/3-2-desktop-wallpapers/3533), nhập nó vào Tinkercad, sửa một lỗi nhập nhỏ là nó là một đối tượng âm và sử dụng nó để tạo vật liệu logo trong thiết kế.

In với PLA thông thường ở độ cao lớp .3mm (nháp), không cần hỗ trợ. Đừng bận tâm về bản in xấu nhưng không quá tệ của tôi trong hình ảnh, nó bị cong vênh vì tôi vẫn đang học.

Phiên bản 2:

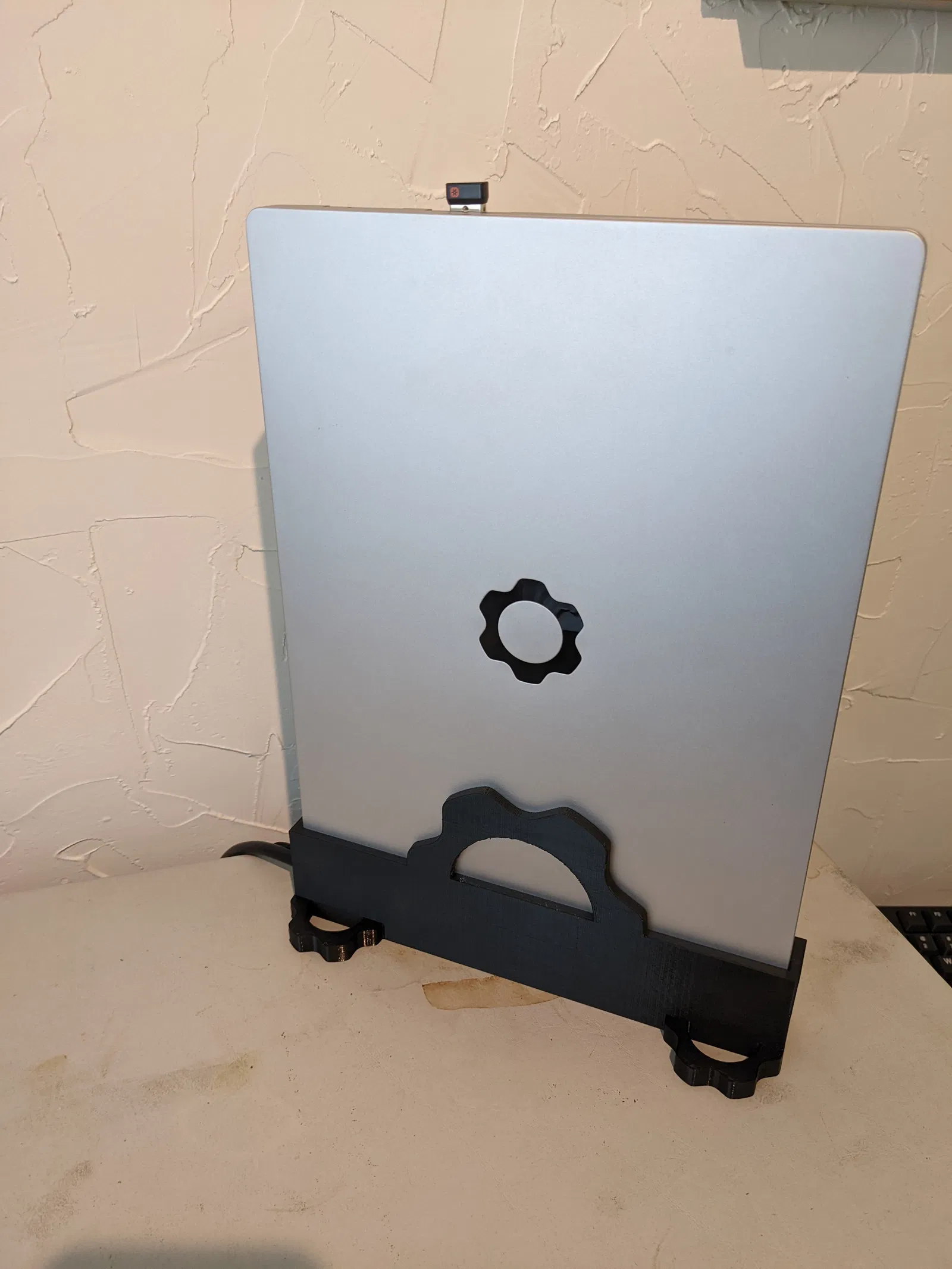

Tôi đã làm lại lần lặp đầu tiên và hoàn thành danh sách việc cần làm của mình! Đây hiện là phiên bản mặc định cho tương lai. Nếu bạn không cần truy cập vào thẻ mở rộng thứ hai và/hoặc muốn giá đỡ ngắn hơn, thì phiên bản 1 là thứ bạn muốn.

Phiên bản 2 có:

1. Độ dày thành đồng nhất (với một ngoại lệ có chủ đích)

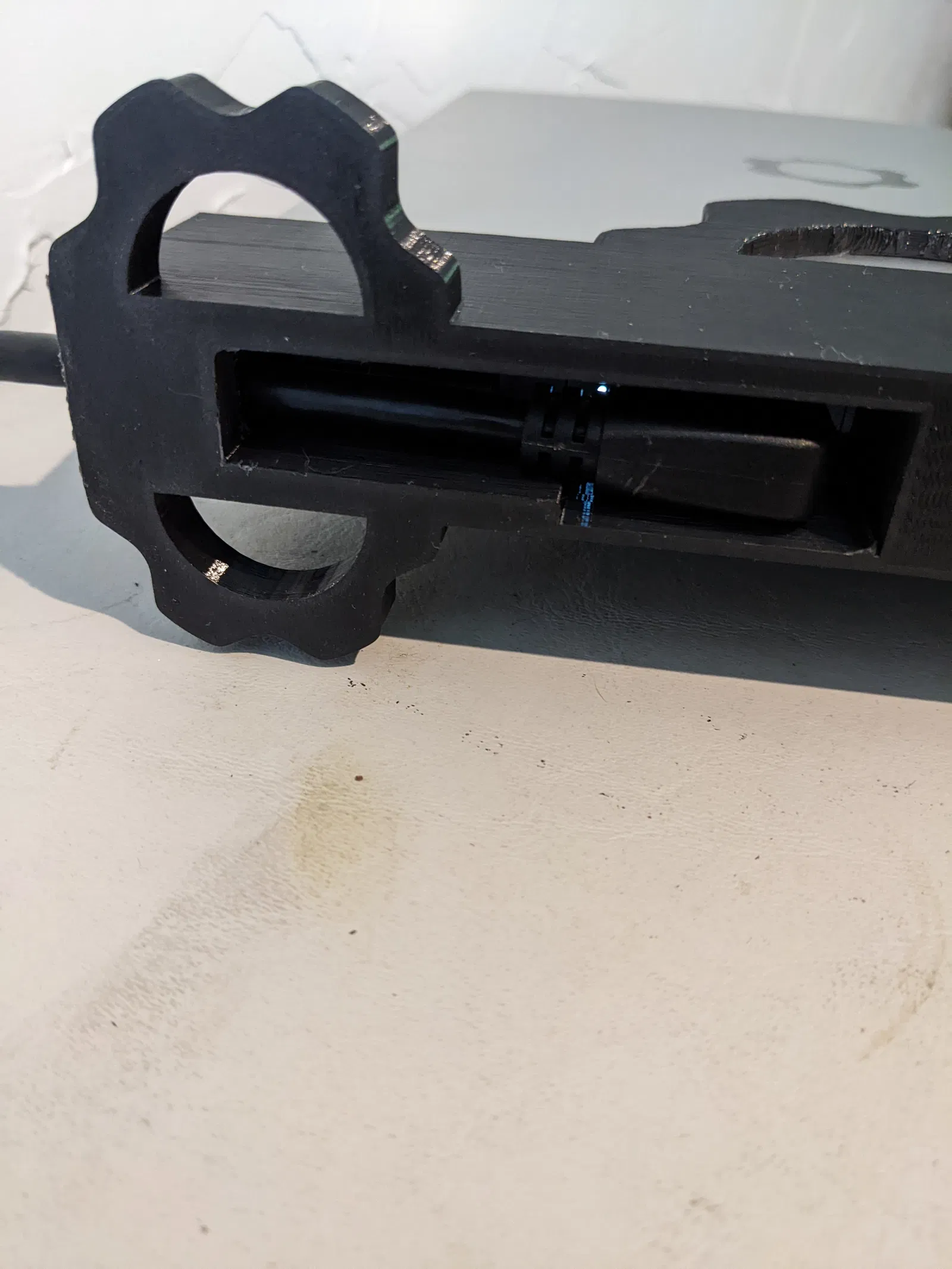

   1. Ngoại lệ là bên dưới thẻ mở rộng thứ hai, lỗ rộng hơn ở đây để chứa phích cắm góc vuông dày
2. Truy cập vào thẻ mở rộng thứ hai (xa nhất về phía trước)
3. Giá đỡ cao hơn để chứa:
   1. Phích cắm góc vuông USB C Framework gốc

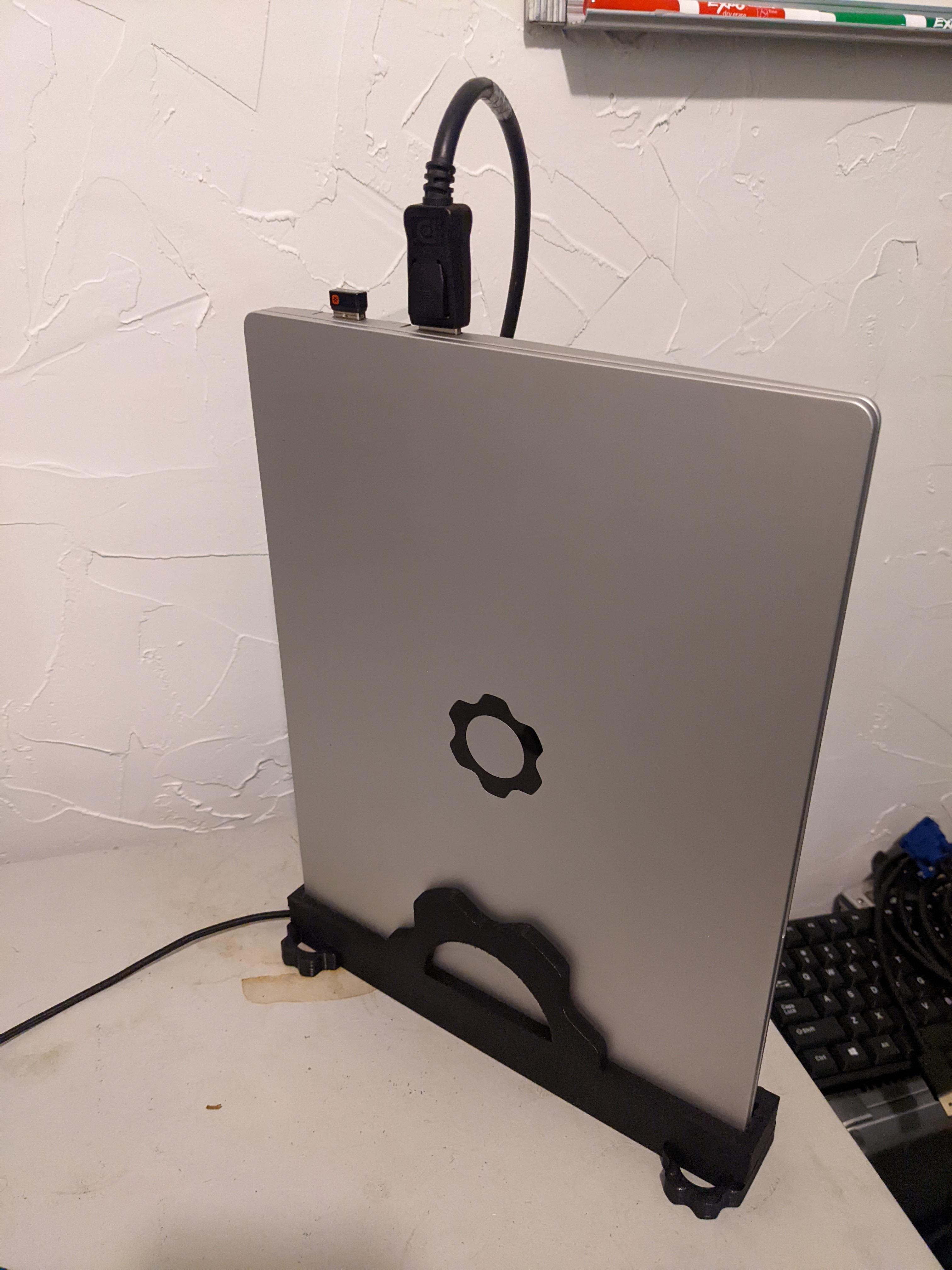

   2. Phích cắm DisplayPort hoặc HDMI góc vuông trong khe cắm thẻ mở rộng thứ hai (hình ảnh)
4. Chân lớn hơn để ổn định trọng tâm cao hơn
5. Tệp .gcode thực tế hơn
   1. Thêm hỗ trợ ở mọi nơi
   2. Độ cao lớp 0.2mm cho chất lượng tốt hơn
   3. Độ điền 15% để tiết kiệm sợi tốt hơn

Phiên bản 2.1:

1. Tăng thêm .1mm vào chiều dài và chiều sâu của khoang máy tính xách tay để nới lỏng dung sai một chút.
2. Thêm một khoảng trống để không nhấn nút đẩy mô-đun. Như vậy khi bạn rút máy tính xách tay ra, nó sẽ không giải phóng mô-đun và vẫn cắm vào cáp.

Không bao gồm tệp .gcode vì tôi không biết nó hữu ích đến mức nào, vì nó là một biến thể nhỏ của phiên bản 2.0.

Công việc trong tương lai:

1. Thiết kế một thẻ mở rộng nhô ra khỏi cạnh máy tính xách tay để hỗ trợ căn chỉnh (khóa đế cắm), nhưng vẫn giữ chức năng của phích cắm USB C.
2. Thiết kế một bộ chèn mô-đun thay thế các đường hầm và hoạt động như một rãnh khóa để căn chỉnh máy tính xách tay với phích cắm USB C và phích cắm mở rộng khác (hoặc không có).
